ML010G - Ndriçim MAKITA - Manual falas për përdoruesin

Lloji i produktit	Ndriçim pune
Marka	Makita
Modeli	ML010G
Fluksi maksimal i dritës	5 500 lumen
Nivelet e ndriçimit	3 (5 500 lm / 3 000 lm / 1 500 lm)
Furnizimi me energji	AC 100-240 V, 50/60 Hz ose bateri Makita 14,4 V / 18 V / 36 V-40 V max
Numri i baterive të përputhshme	Deri në 4 (një e përdorur në të njëjtën kohë, kalim automatik)
Autonomia (me BL4080F x2 dhe BL1860B x2)	15,0 h (5 500 lm) / 52,0 h (1 500 lm)
Numri maksimal i pajisjeve të ndërthurura	8
Përmasat (Gj x T x L)	490 mm x 490 mm x 814 mm
Pesha neto (pa bateri dhe kabllo)	14,1 kg
Indeksi i mbrojtjes (DC)	IP54
Indeksi i mbrojtjes (AC)	IP20
Temperatura e funksionimit	0 °C ~ 40 °C
Temperatura e ruajtjes	-20 °C ~ 60 °C
Zona e ndriçimit e rregullueshme	Po, me buton ndryshimi zone
Burimi i dritës	LED (i pazëvendësueshëm, zëvendësim i tërësisë së ndriçuesit)
Hyrja/dalja AC	Po, me kabllo furnizimi dhe prizë elektrike
Funksioni i vetë-ndreqjes	Po, deri në 80° pjerrësi
Aksesorët e përfshirë	Kabllo furnizimi, kapakë baterie, dorezë transporti

Pyetjet më të shpeshta - ML010G MAKITA

Cilat bateri janë të përputhshme me Makita ML010G ?

ML010G pranon bateritë Makita 14,4 V (BL14xx), 18 V (BL18xx) dhe 36 V-40 V max (BL40xx). Karikuesit e përshtatshëm janë DC18RC, DC40RA, etj. Përdorni vetëm bateritë dhe karikuesit e listuar në manual.

Si të ndryshoni ndriçimin e dritës ?

Shtypni butonin Ndryshimi i ndriçimit kur pajisja është e ndezur. Ndriçimi kalon nga 5 500 lm në 3 000 lm dhe pastaj 1 500 lm, dhe kthehet në maksimum pas nivelit më të ulët.

A mund ta përdor pajisjen në rrjet dhe në bateri në të njëjtën kohë ?

Jo, pajisja kalon automatikisht në furnizimin AC nëse kablloja është e lidhur, por bateria e futur nuk ngarkohet nga rryma e rrjetit.

Si të pastroni Makita ML010G ?

Para çdo pastrimi, fikni pajisjen, shkëputni kabllon dhe hiqni baterinë. Përdorni një leckë të thatë ose pak të lagur. Asnjëherë mos përdorni benzinë, hollues ose alkool.

Çfarë të bëni nëse bateria është shkarkuar ?

Nëse janë instaluar disa bateri, pajisja kalon automatikisht në një bateri të ngarkuar. Nëse të gjitha bateritë janë shkarkuar, drita treguese pulson në të kuqe. Hiqni baterinë dhe ngarkojeni.

A është pajisja e papërshkueshme nga uji ?

Gjatë përdorimit me bateri, indeksi i mbrojtjes është IP54 (i mbrojtur nga spërkatjet e ujit dhe pluhuri). Në rrjet, është IP20 (jo i papërshkueshëm). Mos e përdorni në shi ose në vende të lagështa kur është në rrjet.

A mund t'i zëvendësoj vetë LED-at ?

Jo, LED-at nuk janë të zëvendësueshëm individualisht. Nëse ato arrijnë fundin e jetës, i gjithë ndriçuesi duhet të zëvendësohet. Çdo riparim ia besoni një qendre të autorizuar Makita.

Si të lidhni disa pajisje ML010G së bashku ?

Përdorni kabllon e furnizimit të dhënë për të lidhur daljen AC të një pajisjeje me hyrjen AC të një tjetre. Deri në 8 pajisje mund të lidhen së bashku. Çdo pajisje kontrollohet individualisht.

Sa është kohëzgjatja e funksionimit në modalitetin e ulët ?

Me dy bateri BL4080F (36 V) dhe dy BL1860B (18 V), autonomia është rreth 52 orë në 1 500 lumen.

Si të përdoret funksioni i vetë-ndreqjes ?

Pajisja mund të drejtohet vetë nga një pozicion i pjerrët deri në 80° në raport me vertikalen. Këndi aktual varet nga toka dhe furnizimi. Vendoseni në një sipërfaqe të qëndrueshme.

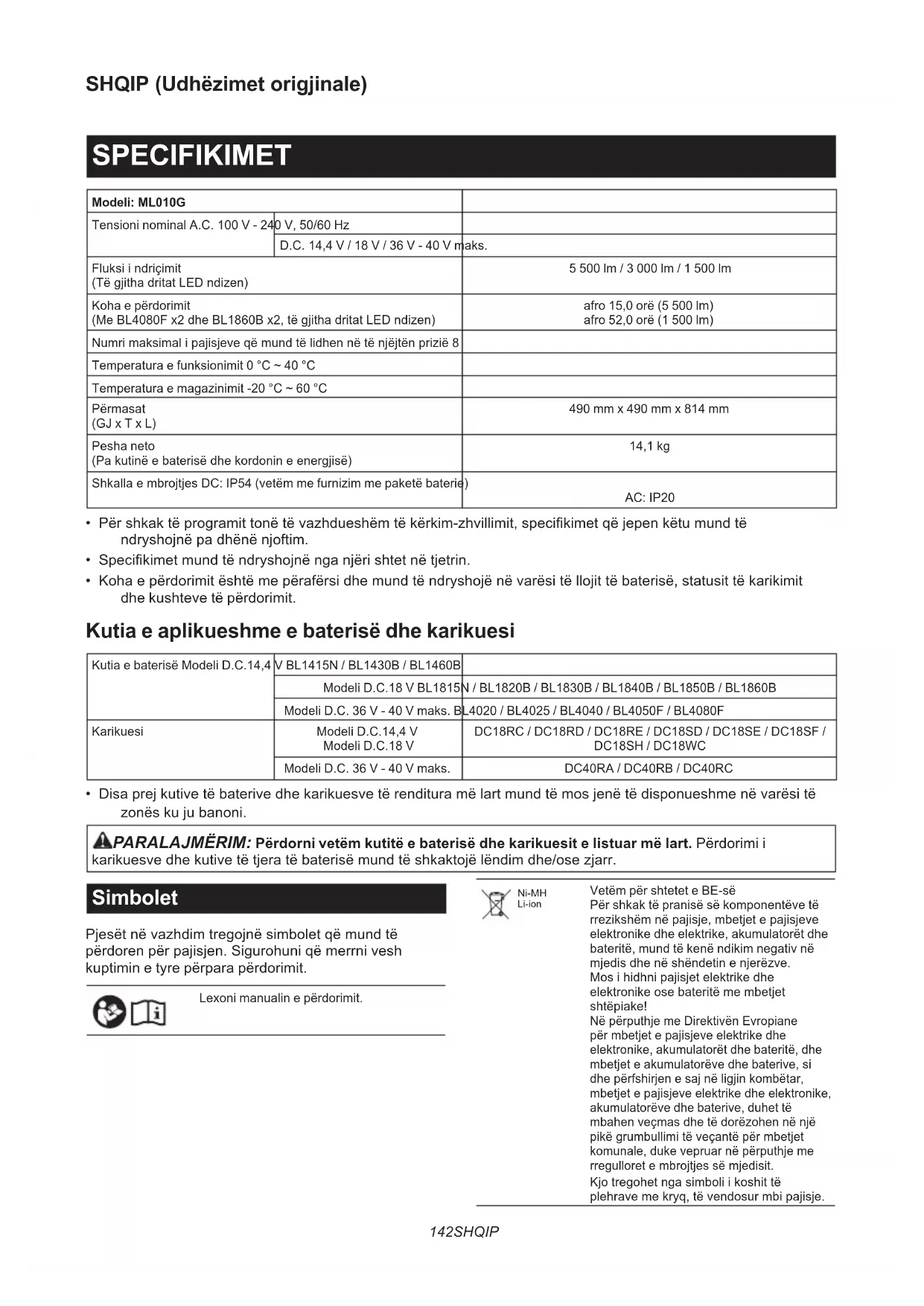

MANUAL I PËRDORUESIT ML010G MAKITA

Modeli: ML010G
Tensioni nominal A.C. 100 V - 240 V, 50/60 Hz
		D.C. 14,4 V / 18 V / 36 V - 40 V maks.
Fluksi i ndriçimit(Të gjitha dritat LED ndizen)		5 500 lm / 3 000 lm / 1 500 lm
Koha e përdorimit(Me BL4080F x2 dhe BL1860B x2, të gjitha dritat LED ndizen)		afro 15,0 orë (5 500 lm)afro 52,0 orë (1 500 lm)
Numri maksimal i pajisjeve që mund të lidhen në të njëjtën prizië 8
Temperatura e funksionimit 0 °C ~ 40 °C
Temperatura e magazinimit -20 °C ~ 60 °C
Përmasat(GJ x T x L)		490 mm x 490 mm x 814 mm
Pesha neto(Pa kutinë e baterisë dhe kordonin e energjisë)		14,1 kg
Shkalla e mbrojtjes DC: IP54 (vetëm me furnizim me paketë baterie)		AC: IP20

• Për shkak të programit tonë të vazhdueshëm të kërkim-zhvillimit, specifikimet që jepen këtu mund të ndryshojnë pa dhënë njoftim.
• Specifikimet mund të ndryshojnë nga njëri shtet në tjetrin.
• Koha e përdorimit është me përafërsi dhe mund të ndryshojë në varësi të llojit të baterisë, statusit të karikimit dhe kushteve të përdorimit.

Kutia e aplikueshme e baterisë dhe karikuesi

Kutia e baterisë Modeli D.C.14,4	V BL1415N / BL1430B / BL1460B
	Modeli D.C.18 V BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B
	Modeli D.C. 36 V - 40 V maks. BL4020 / BL4025 / BL4040 / BL4050F / BL4080F
Karikuesi	Modeli D.C.14,4 VModeli D.C.18 V	DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH / DC18WC
	Modeli D.C. 36 V - 40 V maks.	DC40RA / DC40RB / DC40RC

- Disa prej kutive të baterive dhe karikuesve të renditura më lart mund të mos jenë të disponueshme në varësi të zonës ku ju banoni.

⚠️PARALAJMËRIM: Përdorni vetëm kutitë e baterisë dhe karikuesit e listuar më lart. Përdorimi i karikuesve dhe kutive të tjera të baterisë mund të shkaktojë lëndim dhe/ose zjarr.

Simbolet

Pjesët në vazhdim tregojnë simbolet që mund të përdoren për pajisjen. Sigurohuni që merrni vesh kuptimin e tyre përpara përdorimit.

Ni-MH Li-ion

Vetëm për shtetet e BE-së Për shkak të pranisë së komponentëve të rrezikshëm në pajisje, mbetjet e pajisjeve elektronike dhe elektrike, akumulatorët dhe bateritë, mund të kenë ndikim negativ në mjedis dhe në shëndetin e njerëzve. Mos i hidhni pajisjet elektrike dhe elektronike ose bateritë me mbetjet shtëpiake! Në përputhje me Direktivën Evropiane për mbetjet e pajisjeve elektrike dhe elektronike, akumulatorët dhe bateritë, dhe mbetjet e akumulatorëve dhe baterive, si dhe përfshirjen e saj në ligjin kombëtar, mbetjet e pajisjeve elektrike dhe elektronike akumulatorëve dhe baterive, duhet të mbahen veçmas dhe të dorëzohen në një pikë grumbullimi të veçantë për mbetjet komunale, duke vepruar në përputhje me rregulloret e mbrojtjes së mjedisit. Kjo tregohet nga simboli i koshit të plehrave me kryq, të vendosur mbi pajisje.

	Tregoni kujdes dhe vëmendje të veçantë.
	Rrezatimi optik (UV dhe IR).Minimizoni ekspozimin ndaj syve ose lëkurës.
	Mos shikoni drejtpërdrejt te llama e ndezur.
	Përdorni mbrojtje të përshtatshme për sytë.
	Mos e përdorni pajisjen në shi, borë ose në kushte me lagështirë kur e përdorni me rrymë AC.
	Butoni i rinisjes së automatit.

Shënim

Ky produkt përmban burime drite që i përkasin kategorisë dhe për efikasitetin energjetik.

Furnizimi me energji

Vegla duhet të lidhet vetëm me një furnizim me energjie me të njëjtin tension të treguar në pllakëzën metalike udhëzuese dhe mund të funksionojë vetëm me rrymë alternative njëfazore. Kjo vegël duhet të ketë tokëzim ndërkohë që është në përdorim për ta mbrojtur përdoruesin nga goditjet elektrike. Përdorni vetëm kordonë zgjatimi me tre tela të cilët kanë spina me tre degëzime të llojit me tokëzim dhe priza me tre degëzime që pranojnë spinën e veglës.

PARALAJMËRIME SIGURIE

UDHËZIME TË RËNDËSISHME PËR SIGURINË

⚠️PARALAJMËRIM: Lexoni të gjitha

paralajmërimet dhe udhëzimet për sigurinë. Mosndjekja e paralajmërimeve dhe udhëzimeve mund të rezultojë në goditje elektrike, zjarr dhe/ose lëndim serioz.

LEXONI DHE NDIQNI TË GJITHA UDHËZIMET E SIGURISË.

1. Kur pajisja nuk është në përdorim, gjithmonë fikeni dhe shkëputni/hiqni kutinë e baterisë nga pajisja.
2. Mos e mbuloni llambën ose bllokoni vrimat e ajrimit të pajisjes me pëlhurë ose karton etj. Ndryshe mund të shkaktojë flakë.
3. Mos e përdorni pajisjen në shi, borë ose në kushte me lagështirë kur e përdorni me rrymë AC.

4. Mos e ekspozoni pajisjen në shi të rrëmbyer apo borë. Asnjëherë mos e lani me ujë. Përndryshe, mund të hyjë ujë në pajisje dhe të shkaktojë avari.

5. Mos e përdorni pajisjen në atmosfera shpërthyese, të tilla si prania e lëngjeve të ndezshme, gazeve ose pluhurit.

6. Spinat e pajisjes duhet të përputhen me prizën. Asnjëherë mos i modifikoni spinat në ndonjë lloj mënyre. Përdorimi i spinave të pamodifikuara dhe prizave të përshtatshme do të reduktojë rrezikun e goditjes elektrike.
7. Kur përdorni pajisjen, shmangni kontaktin e trupit me sipërfaqet e tokëzuara si tubat, radiatorët, furrat me mikrovalë ose frigoriferët. Ka rrezik më të madh goditjeje elektrike nëse trupi juaj prek tokën.
8. Mos e keqpërdorni kordonin. Asnjëherë mos e përdorni kordonin për transportimin, tërheqjen ose shkëputjen e pajisjes. Mbajeni kordonin larg nxehtësisë, lubrifikantit, pjesëve të mprehta ose pjesëve lëvizëse. Kordonët e dëmtuar ose të ngatërruar shtojnë rrezikun e goditjes elektrike.
9. Nëse kablloja ose kordoni fleksibël i jashtëm i këtij ndriçuesi dëmtohet, ai duhet të zëvendësohet me një kordon të veçantë ose kordon që disponohet ekskluzivisht nga prodhuesi ose agjenti i tij i shërbimit.
10. Mos shikoni drejtpërdrejt te burimi i dritës.
11. Mos e prekni prizën me duar të lagura ose me yndyrë.
12. Gjithmonë vendoseni pajisjen në një vend të niveluar dhe të palëvizshëm. Në të kundërt, mund të rreżohet aksidentalisht.
13. Gjithmonë vendoseni pajisjen në pozicion vertikal.
14. Burimi i dritës i këtij ndriçuesi nuk është i zëvendësueshëm; kur burimi i dritës arrin fundin e jetës, i gjithë ndriçuesi duhet të ndërrohet.
15. Mos e lini kordonin e rrymës të shkëputur nga pajisja ndërkohë që furnizohet energji nga një prizë. Duke vepruar kështu mund të shkaktoni goditje elektrike.
16. Mos e përdorni dorezën e transportimit për ndonjë qëllim tjetër përveç transportimit të pajisjes, si p.sh. për ta ngritur me pajisje ngritëse.
17. Mos e ekspozoni pajisjen ndaj shkëndijave apo atmosferës gërryese etj.
18. Mos e trajtoni keq pajisjen. Kur pajisja kthehet në pozicionin në këmbë nga pozicioni i anuar, pajisja mund të godasë ndonjë person dhe të shkaktojë lëndime.

Paralajmërimet e sigurisë për pajisje me bateri

Përdorimi dhe kujdesi për pajisjen me bateri

1. Parandaloni ndezjen e paqëllimshme. Sigurohuni që çelësi të jetë në pozicionin e fikjes përpara se ta lidhni pajisjen me paketën e baterisë, ta ngrini ose ta mbani atë. Mbajtja e pajisjes me gishtin mbi çelës ose furnizimi me energji elektrike i pajisjeve që e kanë çelësin të ndezur bëhet shkak për aksidente.

2. Shkëputni paketën e baterisë nga pajisja përpara se të bëni rregullime, të ndryshoni aksesorët ose të magazinoni pajisjen. Masa të tilla parandaluese të sigurisë ulin rrezikun e ndezjes së pajisjes aksidentalisht.

3. Ngarkojeni vetëm me ngarkuesin e specifikuar nga prodhuesi. Ngarkuesi që është i përshtatshëm për një lloj pakete baterie mund të shkaktojë rrezik zjarri kur përdoret me një paketë tjetër baterie.
4. Përdorini pajisjet vetëm me paketat e baterisë të prodhuara posaçërisht për këtë qëllim. Përdorimi i paketave të tjera të baterisë mund të paraqesë rrezik lëndimi dhe zjarri.
5. Kur paketa e baterisë nuk përdoret, mbajeni larg nga objektet e tjera metalike, si kapëset e letrave, monedhat, çelësat, gozhdët, vidat ose objektet e tjera metalike të vogla që mund të bëjnë lidhje nga njëri terminal tek tjetri. Krijimi i lidhjes së shkurtër ndërmjet terminaleve të baterisë mund të shkaktojë djegie ose zjarr.
6. Në kushte sforcimi mund të dalë lëng nga bateria; shmangni kontaktin. Nëse aksidentalisht ndodh kontakt, shpëlani me ujë. Nëse lëngu bie në kontakt me sytë, kërkoni edhe ndihmën e mjekut. Lëngu i dalë nga bateria mund të shkaktojë acarim ose djegie.
7. Mos e përdorni një kuti baterie apo pajisje që është e dëmtuar ose e modifikuar. Bateritë e dëmtuara ose të modifikuara mund të shfaqin sjellje të paparashikueshme që rezultojnë në zjarr, shpërthime apo rrezik plagosjeje.
8. Mos e ekspozoni kutinë e baterisë ose pajisjen në zjarr ose ndaj temperaturave ekstreme. Ekspozimi ndaj zjarrit ose temperaturave mbi 130 °C mund të shkaktojë shpërthim.
9. Ndiqni të gjitha udhëzimet e karikimit dhe mos e karikoni kutinë e baterisë ose pajisjen jashtë kufijve të temperaturës të specifikuar te udhëzimet. Karikimi i pasaktë ose në temperatura jashtë kufijve të specifikuar mund të dëmtojë baterinë dhe të rrisë rrezikun e zjarrit.
10. Shërbimi duhet të bëhet nga një person i kualifikuar për riparime, duke përdorur vetëm pjesë identike zëvendësimi. Kjo do ta mbajë të sigurt produktin.
11. Mos e modifikoni apo mos u përpiqni të riparoni pajisjen ose paketën e baterisë përveçse siç tregohet në udhëzimet e përdorimit dhe të kujdesit.

Udhëzime të rëndësishme rreth sigurisë për kutinë e baterisë

1. Përpara se ta përdorni kutinë e baterisë, lexoni të gjitha udhëzimet dhe shënimet e masave parandaluese te (1) ngarkuesi i baterisë, (2) bateria dhe (3) produkti që përdor baterinë.
2. Mos e çmontoni ose dëmtoni kutinë e baterisë. Kjo mund të shkaktojë zjarr, nxehtësi të lartë ose shpërthim.

3. Nëse koha e përdorimit është shkurtuar jashtë mase, ndalojeni punën menjëherë. Kjo mund të rezultojë në rrezik mbinxehjeje, djegie të mundshme, madje edhe shpërthim.

4. Nëse ju futen elektrolite në sy, shpëlajini sytë me ujë të pastër dhe kërkoni ndihmë mjekësore menjëherë. Kjo gjë mund të rezultojë në humbje të shikimit.

5. Mos bëni lidhje të shkurtër me kutinë e baterisë:

(1) Mos i prekni terminalet me materiale përcjellëse.
(2) Shmangni ruajtjen e kutisë së baterisë në një kuti me objekte të tjera metalike, si gozhdë, monedha etj.
(3) Mos e ekspozoni kutinë e baterisë në ujë ose shi.

Qarku i shkurtër i baterisë mund të shkaktojë qarkullim të madh të rrymës elektrike, mbinxehje, djegie të mundshme dhe madje prishje.

1. Mos e ruani dhe mos e përdorni pajisjen dhe kutinë e baterisë në vende ku temperatura mund të arrijë ose tejkalojë 50 °C (122 °F).
2. Mos e digjni kutinë e baterisë, edhe nëse është shumë e dëmtuar ose është konsumuar plotësisht. Kutia e baterisë mund të shpërthejë në zjarr.
3. Mos e shponi, pritni, shtypni, hidhni apo rrëzoni kutinë e baterisë apo ta goditni kutinë e baterisë me një objekt të fortë. Një sjellje e tillë mund të shkaktojë zjarr, nxehtësi të lartë ose shpërthim.
4. Mos përdorni bateri të dëmtuar.
5. Bateritë e përfshira të litiumit, u nënshtrohen kërkesave të legjislacionit për mallrat e rrezikshme.

Për transport tregtar p.sh. nga palë të treta, agjentë të ndërmjetëm, duhet të ndiqen kërkesa specifie mbi paketimin dhe etiketimin. Për përgatitjen e artikullit për transport, është i nevojshëm konsultimi i një eksperti për materiale të rrezikshme. Ju lutemi, ndiqni gjithashtu rregulloret me gjasë më të detajuara vendore. Mbuloni me ngjitëse ose maskoni kontaktet e zhveshura dhe paketojeni baterinë në mënyrë të tillë që të mos lëvizë në paketim.

1. Kur hidhni kutinë e baterisë, hiqeni atë nga pajisja dhe hidheni në një vend të sigurt. Zbatoni rregulloret lokale rreth hedhjes së baterisë.
2. Përdorini bateritë vetëm me produktet e specifikuara nga Makita. Instalimi i baterive në produkte të papajtueshme mund të rezultojë në zjarr, nxehtësi të lartë, shpërthim ose rrjedhje të elektroliteve.
3. Nëse pajisja nuk përdoret për një periudhë të gjatë kohe, bateria duhet të hiqet nga pajisja.
4. Gjatë dhe pas përdorimit, kutia e baterisë mund të nxehet, gjë që mund të shkaktojë djegie ose djegie në temperaturë të ulët. Tregoni kujdes gjatë manovrimit të kutive të nxehta të baterive.

5. Mos prekni terminalin e pajisjes menjëherë pas përdorimit pasi mund të nxhet aq shumë sa të shkaktojë djegie.

6. Mos lejoni që grumbullimin e ashklave, pluhurave ose papastërtive në terminalet, vrimat ose kanalet e kutisë së baterisë. Kjo mund të shkaktojë rendiment të ulët ose dëmtim të pajisjes ose të kutisë së baterisë.

7. Përveç kur pajisja e mbështet përdorimin pranë linjave elektrike me voltazh të lartë, mos e përdorni kutinë e baterisë pranë linjave elektrike me voltazh të lartë. Kjo mund të shkaktojë një defekt ose dëmtim të pajisjes ose të kutisë së baterisë.

8. Mbajeni baterinë larg fëmijëve. RUAJINI KËTO UDHËZIME.

AKUJDES: Përdorni vetëm bateri origjinale Makita. Përdorimi i baterive jo-origjinale Makita ose baterive që mund të jenë modifikuar, mund të rezultojë në marrjen flakë të baterisë, lëndime personale apo dëmtime. Kjo do të anulojë gjithashtu edhe garancinë e Makita për pajisjen e Makita dhe karikuesin.

Këshilla për të ruajtur jetëgjatësinë maksimale të baterisë

1. Ngarkojeni kutinë e baterisë përpara se të shkarkohet plotësisht. Gjithmonë ndaloni punën me pajisjen dhe karikoni kutinë e baterisë kur vëreni ulje të fuqisë së pajisjes.
2. Asnjëherë mos e ringarkoni baterinë e ngarkuar plotësisht. Mbingarkimi shkurton jetëgjatësinë e shërbimit të baterisë.
3. Ngarkojeni baterinë në temperaturën e dhomës në 10 °C - 40 °C. Lëreni kutinë e nxehtë të baterisë të ftohet përpara se ta ngarkoni atë.
4. Kur nuk e përdorni kutinë e baterisë, hiqeni nga pajisja ose karikuesi.
5. Ngarkojeni baterinë nëse nuk e përdorni për një kohë të gjatë (mbi gjashtë muaj).

SHËRBIMI

1. Shërbimi i kësaj pajisjeje duhet të kryhet vetëm nga personel i kualifikuar për riparimet. Shërbimi ose mirëmbajtja e kryer nga personeli i pakualifikuar mund të rezultojë në rrezik ose lëndim.
2. Kur bëni shërbim të kësaj pajisjeje, përdorni vetëm pjesë këmbimi identike. Përdorimi i pjesëve të paautorizuara ose mosrespektimi i udhëzimeve të mirëmbajtjes mund të krijojë rrezik për goditje elektrike ose lëndim.
3. Mos e digjni këtë pajisje, edhe nëse është shumë e dëmtuar. Bateritë mund të shpërthejnë në zjarr. Hidheni pajisjen në përputhje me rregulloret lokale.

PËRSHKRIMI I PJESËVE

▶ Fig.1

1 Butoni i ndryshimit të zonës së ndriçimit	2	Treguesi i ndriçimit	3	Butoni i ndryshimit të ndriçimit
4 Butoni i ndezjes së energjisë	5	Treguesi i baterisë	6	Doreza e transportimit
7 Vrima për drynin	8	Kapaku i baterisë (bateria XGT)	9	Kyçja e kapakut
10 Kapaku i baterisë (bateria LXT)	11	Butoni i rinisjes së automatit	12	Hyrja AC
13 Priza AC	14	Grepi për kordonin e energjisë	15	Reflektori
16 Kapaku i folesë	17	Kordoni i energjisë	-	-

SHËNIM: Forma e hyrjes AC, prizës AC dhe spinës së kordonit të energjisë ndryshon nga shteti në shtet.

PËRSHKRIMI I PUNËS

⚠KUJDES: Sigurohuni gjithmonë që pajisja të jetë e fikur dhe kutia e baterisë të jetë hequr përpara se ta rregulloni apo t'i kontrolloni funksionet e pajisjes.

Instalimi ose heqja e kutisë së baterisë

⚠KUJDES: Fikeni gjithmonë pajisjen përpara se të instaloni ose hiqni kutinë e baterisë.
⚠KUJDES: Mbajeni fort pajisjen dhe kutinë e baterisë kur montoni ose hiqni kutinë e baterisë. Mosmbajtja fort e pajisjes dhe e kutisë së baterisë mund të bëjë që t'ju rrëshqasin nga duart dhe të shkaktojë dëmtim të pajisjes dhe të kutisë së baterisë, si dhe lëndim të personit.
⚠KUJDES: Tregoni kujdes të mos ngecni gishtin(at) mes pajisjes dhe kutisë së baterisë kur ngarkoni kutinë e baterisë si edhe mes pajisjes dhe kapakut të baterisë kur mbyllni kapakun e baterisë.

Për të instaluar kutinë e baterisë, lironi kyçjen e kapakut dhe hapni kapakun e baterisë.

▶ Fig.2: 1. Kyçja e kapakut 2. Kapaku i baterisë

Për të vendosur kutinë e baterisë, bashkërendisni gjuhëzën e kutisë së baterisë me kanalin e folesë dhe rërèshqiteni për ta futur. Futeni deri në fund, derisa të kërcasë dhe të bllokohet në vend.

Më pas mbylleni kapakun e baterisë.

▶ Fig.3: 1. Butoni 2. Kutia e baterisë

Për të hequr kutinë e baterisë, rrešhqiteni atë nga pajisja ndërsa rrešhqitni butonin në pjesën e përparme të kutisë së baterisë.

AKUJDES: Gjithmonë instalojeni plotësisht kutinë e baterisë. Në të kundërt, ajo mund të bjerë aksidentalisht nga pajisja duke ju lënduar juve ose personin pranë jush.

⚠KUJDES: Mos e vendosni me forcë kutinë e baterisë. Nëse kutia nuk hyn lehtë, nuk po e futni siç duhet.

SHËNIM: Mund të instalohen deri në 4 kuti baterish, megjithëse pajisja përdor vetëm një kuti baterie për të funksionuar.

Treguesi i kapacitetit të mbetur të baterive

Vetëm për kuti baterie me llambë

▶ Fig.4: 1. Llambat treguese 2. Butoni i kontrollit

Shtypni butonin e kontrollit në kutinë e baterisë për të treguar kapacitetin e mbetur të baterisë. Llambat treguese ndizen për pak sekonda.

Llambat treguese Kapaciteti i			mbetur
Ndezur Fikur Duke pulsuar
			75% deri 100%
			50% deri 75%
			25% deri 50%
			0% deri 25%
			Ngarkojeni baterinë.
			Llambushka mund të ketë keqfunksionuar.

SHËNIM: Në varësi të kushteve të përdorimit dhe të temperaturës së ambientit, treguesi mund të ndryshojë paksa nga kapaciteti aktual.

SHËNIM: Llamba e parë e treguesit (në fund majtas) do të pulsojë kur sistemi i mbrojtjes së baterisë është në punë.

Treguesi i baterisë

Këta tregues tregojnë baterinë në përdorim ose kapacitetin e mbetur të baterisë.

Treguesit i korrespondojnë secilës bateri sîç tregohet në figurë.

▶ Fig.5: 1. Treguesi i baterisë

Tregimi i baterisë në përdorim

Kur ndizni pajisjen, treguesit e baterive të instaluara ndizen.

Disa sekonda më vonë, treguesi i baterisë në përdorim do të ndizet.

Ngjyra e treguesit Kapaciteti i baterisë

E gjelbër Ka kapacitet të mbetur në bateri.

E kuqe Nuk ka kapacitet në bateri.(I ka mbaruar bateria)

Treguesi i kapacitetit të mbetur të baterisë

Kur bateria në përdorim mbaron, pajisja kalon automatikisht në një bateri tjetër.

Kur ndërroni baterinë, të gjithë treguesit e baterive të instaluara do të ndizen.

Ngjyra e treguesit Kapaciteti i baterisë

E gjelbër Ka kapacitet të mbetur në bateri.

E kuqe Nuk ka kapacitet në bateri.(I ka mbaruar bateria)

Kur të mbarojnë të gjitha bateritë, treguesi i të fundit do të pulsojë në të kuqe.

Sistemi i mbrojtjes së pajisjes/baterisë

Pajisja është e pajisur me sistem mbrojtjeje. Ky sistem ndërpret automatikisht energjinë për të zgjatur jetëgjatësinë e pajisjes dhe baterisë. Pajisja do të ndalojë automatikisht gjatë punës nëse pajisja ose bateria janë vendosur sipas një prej kushteve të mëposhtme.

Mbrojtja nga mbingarkesa

Kur pajisja vihet në punë në një mënyrë që e bën atë të tërheqë një rrymë më të lartë nga normalja, pajisja fiket automatikisht pa dhënë asnjë shenjë. Në këtë situatë, hiqni dhe instaloni kutinë e baterisë kur e përdorni me rrymën DC, ose shtypni butonin e rinisjes së automatit kur përdorni rrymën AC. Pastaj ndizeni pajisjen për ta rinisur.

▶ Fig.6: 1. Butoni i rinisjes së automatit

Mbrojtja nga mbishkarkimi

Kur kapaciteti i baterisë ulet, dritat LED fiken përveç një pjese të dritave LED siç ilustrohet. Më pas rreth pesë deri dhjetë minuta më vonë, sistemi e shkëput automatikisht energjinë. Në këtë situatë, hiqni kutinë e baterisë nga vegla dhe pajisja dhe karikojeni.

▶ Fig.7

Dizajn vetërregullues

Pajisja mund të rikuperohet nga pozicioni i anuar nëse këndi është 80 gradë ose më i vogël nga pozicioni pingul. Këndi i qëndrimit të pajisjes ndryshon në varësi të kushteve të tokëzimit dhe furnizimit elektrik të përdorur.

▶ Fig.8

Vrima për drynin

Për t'u mbrojtur nga vjedhja e kutive të baterive, jepet një vrimë për drynin.

▶ Fig.9: 1. Vrima për drynin

PËRDORIMI

⚠KUJDES: Kjo pajisje éshtë prodhuar për përdorim komercial. Mos e përdorni pajisjen për qëllime shtëpiake.

Ndezja/fikja e pajisjes

Shtypni butonin e energjisë për të ndezur pajisjen. Shtypni butonin e energjisë sërish për të fikur pajisjen.

▶ Fig.10: 1. Butoni i ndezjes së energjisë

SHËNIM: Pajisja ndizet në të njëjtin regjim si në cilësimin e fundit.

Shtypni butonin e ndryshimit të ndriçimit ndërkohë që pajisja është në punë. Ndriçimi ulet çdo herë që shtypni butonin e ndryshimit të ndriçimit. Ndriçimi do të kthehet në cilësimin më të lartë kur përdoret në ndriçimin më të ulët.

▶ Fig.11: 1. Butoni i ndryshimit të ndriçimit

Ndryshimi i zonës së ndriçimit

Shtypni butonin e ndryshimit të zonës së ndriçimit ndërkohë që pajisja është në punë.

▶ Fig.12: 1. Butoni i ndryshimit të zonës së ndriçimit

Zona e ndriçimit ndryshon çdo herë që shtypni butonin e ndryshimit të zonës së ndriçimit siç ilustrohet.

▶ Fig.13

Përdorimi me rrymën AC

⚠PARALAJMËRIM: Asnjëherë mos e përdorni pajisjen kur kordoni ose priza është e dëmtuar.

⚠PARALAJMËRIM: Mos e prekni prizën me duar të lagura ose me yndyrë.

⚠PARALAJMËRIM: Mos e lini kordonin e rrymës të shkëputur nga pajisja ndërkohë që furnizohet energji nga priza. Fëmijët e vegjël mund ta fusin në gojë spinën me energji dhe mund të shkaktohen lëndime.

⚠PARALAJMËRIM: Mos e fusni në gojë spinën ose kordonin me rrymë. Duke vepruar kështu mund të shkaktoni goditje elektrike.

⚠PARALAJMËRIM: Sigurohuni që vlerësimi i tensionit të furnizimit të rrymës së rrjetit t'i korrespondojë atij të pajisjes.

⚠️PARALAJMËRIM: Priza duhet të jetë e tokëzuar.

Kur përdorni pajisjen me rrymë AC, përdorni kordonin e energjisë që keni marrë me pajisjen.

Futni spinën në hyrjen AC të pajisjes dhe më pas fusni fundin tjetër në një prizë.

▶ Fig.14: 1. Kordoni i energjisë 2. Kapaku i folesë (hyrja AC) 3. Spina (për pajisjen) 4. Spina (për prizën)

⚠ KUJDES: Sigurohuni që të fusni spinën në fillim në pajisje dhe më pas fusni fundin tjetër në një prizë.

⚠KUJDES: Gjithmonë mbylleni mirë kapakun e prizës kur nuk është futur kordoni i energjisë.

SHËNIM: Edhe kur përdoret me rrymë DC, pajisja kalon automatikisht në rrymën AC kur futet kordoni i energjisë.

SHËNIM: Energjia AC nuk e karikon baterinë e futur në pajisje.

SHËNIM: Forma e hyrjes AC, prizës AC dhe spinës së kordonit të energjisë ndryshon nga shteti në shtet.

Përdorimi i ndërlidhur

⚠KUJDES: Mos lidhni asnjë pajisje tjetër përveç ML010G me prizën AC.
⚠KUJDES: Gjithmonë përdorni kordonin e energjisë që keni marrë me pajisjen.
⚠KUJDES: Mos lidhni bashkë pajisje përtej numrit maksimal të pajisjeve që mund të lidhen në të njëjtën prizë të specifikuar në udhëzim.

Kur e përdorni pajisjen të lidhur në të njëjtën prizë me pajisje të tjera, lidhini me kordonin e energjisë. Futeni spinën në hyrjen AC të pajisjes që do të furnizohet me energji, më pas futeni fundin tjetër në prizën AC të pajisjes me energjinë.

SHËNIM: Kur i përdorni pajisje të lidhura në të njëjtën prizë, nuk janë të lidhura veprimet e tilla si ndezja/fikja, ndryshimi i ndriçimit dhe ndryshimi i zonës së ndriçimit. Secila pajisje duhet të vihet në punë.

Organizimi i kordonit të energjisë

Mbështilleni mirë kordonin e energjisë në grepin e kordonit të energjisë.

▶ Fig.16: 1. Kordoni i energjisë 2. Grepi për kordonin e energjisë

MIRËMBAJTJA

⚠KUJDES: Sigurohuni gjithmonë që pajisja të jetë fikur, e shkëputur, dhe që kutia e baterisë të jetë hequr përpara se të kryeni inspektim apo mirëmbajtje.

VINI RE: Mos përdorni kurrë benzinë, benzinë pastrimi, hollues, alkool dhe të ngjashme. Mund të shkaktoni çngjyrosje, deformime ose krisje.

Për të ruajtur SIGURINË dhe QËNDRUESHMËRINË, riparimet dhe çdo mirëmbajtje apo rregullim tjetër duhen kryer nga qendrat e autorizuara të shërbimit ose të shërbimit të fabrikës të Makita-s, duke përdorur gjithnjë pjesë këmbimi të Makita-s.

AKSESORË OPSIONALË

⚠KUJDES: Këta aksesorë ose shtojca rekomandohen për përdorim me veglën Makita të përcaktuar në këtë manual. Përdorimi i aksesorëve apo shtojcave të tjera ndryshe nga këto mund të përbëjë rrezik lëndimi. Aksesorët ose shtojcat përdorini vetëm për qëllimin e tyre të përcaktuar.

Nëse keni nevojë për më shumë të dhëna në lidhje me aksesorët, pyesni qendrën vendore të shërbimit të Makita-s.

• Bateri dhe ngarkues original Makita

SHËNIM: Disa artikuj të listës mund të përfshihen në paketën e veglës si aksesorë standardë. Ato mund të ndryshojnë nga njëri shtet në tjetrin.

СПЕЦИФИКАЦИИ
