ML010G - Iluminação MAKITA - Manual de utilização gratuito

MANUAL DE UTILIZADOR ML010G MAKITA

Reetor para Área de Trabalho Híbrido

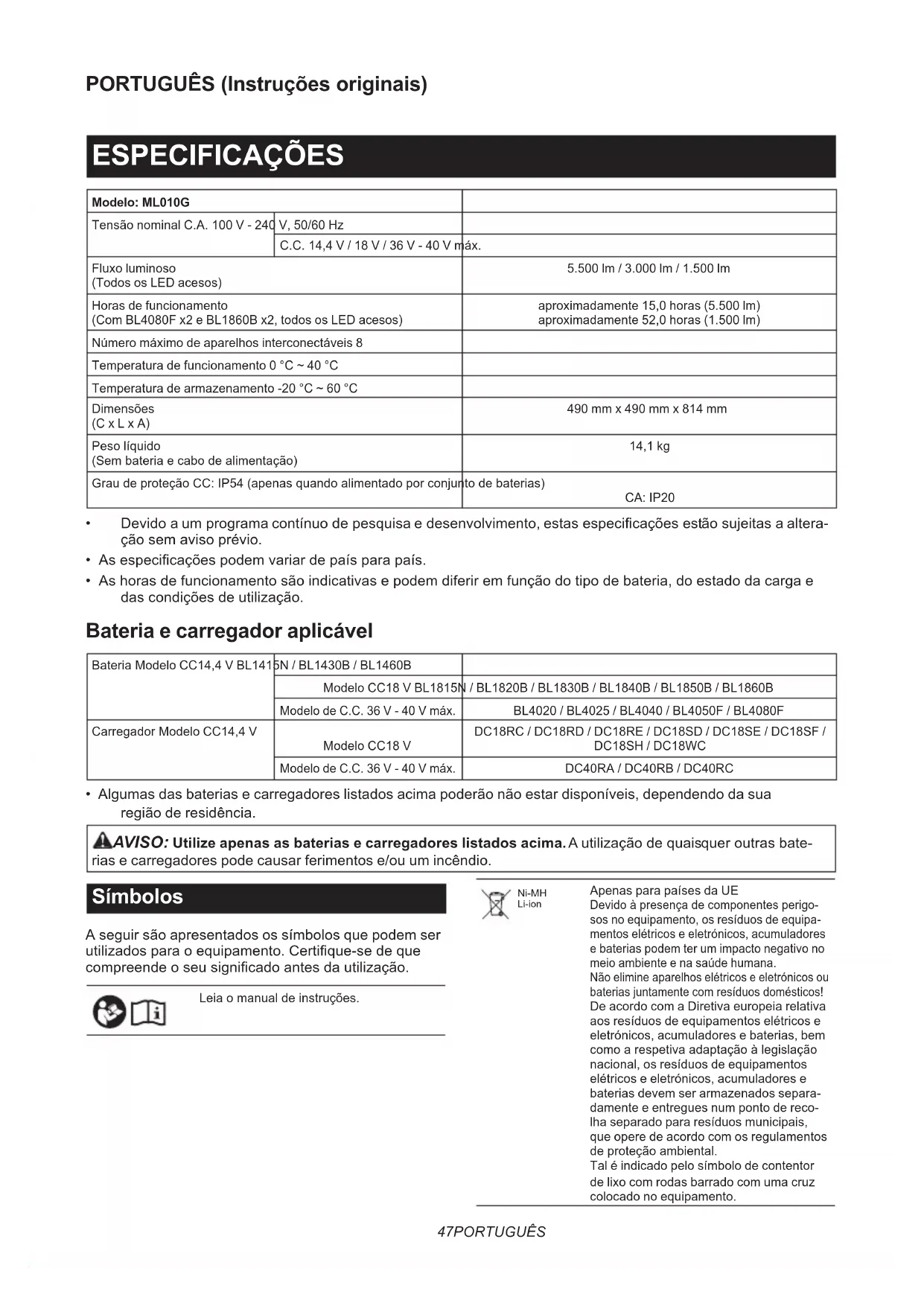

Horas de funcionamento (Com BL4080F x2 e BL1860B x2, todos os LED acesos) aproximadamente 15,0 horas (5.500 lm) aproximadamente 52,0 horas (1.500 lm) Número máximo de aparelhos interconectáveis 8 Temperatura de funcionamento 0 °C ~ 40 °C Temperatura de armazenamento -20 °C ~ 60 °C Dimensões (C x L x A) 490 mm x 490 mm x 814 mm Peso líquido (Sem bateria e cabo de alimentação) 14,1 kg Grau de proteção CC: IP54 (apenas quando alimentado por conjunto de baterias) CA: IP20

• Devido a um programa contínuo de pesquisa e desenvolvimento, estas especicações estão sujeitas a altera- ção sem aviso prévio.

• As especicações podem variar de país para país.

• As horas de funcionamento são indicativas e podem diferir em função do tipo de bateria, do estado da carga e das condições de utilização. Bateria e carregador aplicável Bateria Modelo CC14,4 V BL1415N / BL1430B / BL1460B Modelo CC18 V BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B Modelo de C.C. 36 V - 40 V máx. BL4020 / BL4025 / BL4040 / BL4050F / BL4080F Carregador Modelo CC14,4 V Modelo CC18 V DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH / DC18WC Modelo de C.C. 36 V - 40 V máx. DC40RA / DC40RB / DC40RC

• Algumas das baterias e carregadores listados acima poderão não estar disponíveis, dependendo da sua região de residência. AVISO: Utilize apenas as baterias e carregadores listados acima. A utilização de quaisquer outras bate- rias e carregadores pode causar ferimentos e/ou um incêndio. Símbolos A seguir são apresentados os símbolos que podem ser utilizados para o equipamento. Certique-se de que compreende o seu signicado antes da utilização. Leia o manual de instruções. Ni-MH Li-ion Apenas para países da UE Devido à presença de componentes perigo- sos no equipamento, os resíduos de equipa- mentos elétricos e eletrónicos, acumuladores e baterias podem ter um impacto negativo no meio ambiente e na saúde humana. Não elimine aparelhos elétricos e eletrónicos ou baterias juntamente com resíduos domésticos! De acordo com a Diretiva europeia relativa aos resíduos de equipamentos elétricos e eletrónicos, acumuladores e baterias, bem como a respetiva adaptação à legislação nacional, os resíduos de equipamentos elétricos e eletrónicos, acumuladores e baterias devem ser armazenados separa- damente e entregues num ponto de reco- lha separado para resíduos municipais, que opere de acordo com os regulamentos de proteção ambiental. Tal é indicado pelo símbolo de contentor de lixo com rodas barrado com uma cruz colocado no equipamento.48 PORTUGUÊS Tenha especial cuidado e atenção.Radiação ótica (UV e IV).Minimize a exposição dos olhos ou da pele.Não olhe xamente para a lâmpada em funcionamento.Use proteção adequada ou proteção ocular.Não utilize o aparelho em situações de chuva ou neve nem em condições de humi-dade quando utilizar com potência CA.Botão Reiniciar disjuntor. Observação Este produto contém fontes de luz das classes de eciência energética <C> e <D>. Fonte de alimentação A ferramenta deve ser ligada apenas a uma fonte de ali- mentação da mesma tensão, conforme indicado na placa de identicação, e apenas pode ser operada com alimentação CA monofásica. Esta ferramenta deve ser ligada à terra enquanto estiver a ser utilizada para proteger o operador de choque elétrico. Utilize apenas cabos de extensão com três os que têm chas do tipo de três pinos com terra e recetá- culos de três polos que recebem a cha da ferramenta.

IMPORTANTES AVISO: Leia todos os avisos de segurança e todas as instruções. O não cumprimento de todos os avisos e instruções pode originar choque elétrico, incêndio e/ou ferimentos graves.

1. Quando o aparelho não estiver a ser utilizado,

desligue sempre e desconecte/remova a bate- ria do aparelho.

2. Não cubra a lâmpada nem obstrua a saída de

ar do aparelho com um pano ou cartão, etc. Caso contrário, pode causar chamas.

3. Não utilize o aparelho em situações de chuva

ou neve nem em condições de humidade quando utilizar com potência CA.

Não exponha o aparelho à chuva forte ou à neve. Nunca o lave em água. Caso contrário, pode entrar água para o aparelho e dar origem a uma avaria.

5. Não utilize o aparelho em atmosferas explosi-

vas, tais como na presença de líquidos, gases ou poeira inamáveis.

As chas do aparelho têm de ser apropriadas para a tomada. Nunca modique as chas de forma alguma. A utilização de chas não modicadas e tomada corres- pondente reduzirão o risco de choque elétrico.

7. Quando operar o aparelho, evite o contacto

do corpo com superfícies ligadas à terra ou à massa, como tubos, radiadores, fornos micro- -ondas ou arrefecedores. Há um risco aumen- tado de choque elétrico se o seu corpo estiver ligado à terra ou à massa.

8. Não force o cabo. Nunca utilize o cabo para

transportar, puxar ou desligar a cha do apa- relho da tomada. Mantenha o cabo afastado do calor, óleo, extremidades aadas ou peças móveis. Os cabos danicados ou emaranhados aumentam o risco de choque elétrico.

9. Se o cabo ou o o exível externo desta lumi-

nária estiver danicado, deve ser substituído por um cabo especial ou cabo disponibilizado exclusivamente pelo fabricante ou respetivo representante de assistência.

10. Não olhe xamente para a fonte de iluminação

11. Não manuseie a cha com as mãos molhadas

12. Coloque sempre o aparelho num local nive-

lado e estável. Caso contrário, pode ocorrer um acidente de queda.

Coloque sempre o aparelho na posição vertical.

14. A fonte de luz desta luminária não é substituí-

vel; quando a fonte de luz atinge o m de vida útil, toda a luminária deve ser substituída.

15. Não deixe o cabo de alimentação desligado

do aparelho enquanto estiver a ser fornecida alimentação de uma tomada. Se o zer pode causar um choque elétrico.

16. Não utilize a pega de transporte para qualquer

outra nalidade que não a de transportar o aparelho como, por exemplo, içar.

17. Não exponha o aparelho a faíscas ou a uma

atmosfera corrosiva, etc.

18. Não manuseie o aparelho de forma bruta.

Quando o aparelho retorna à posição vertical a partir da posição de inclinação, o aparelho pode bater numa pessoa e provocar ferimentos. Avisos de segurança para o aparelho alimentado por bateria Utilização e manutenção do aparelho alimentado por bateria

1. Evite o arranque não intencional. Certique-se

de que o interruptor está na posição de des- ligado antes de ligar ao conjunto de baterias, pegar no aparelho ou transportá-lo. Transportar o aparelho com o dedo no interruptor ou dar ener- gia a um aparelho que tenha o interruptor ligado pode dar origem a acidentes.

Desligue o conjunto de baterias do aparelho antes de efetuar quaisquer ajustes, mudar os acessórios ou guardar o aparelho. Estas medidas preventivas de segurança reduzem o risco de colocar o aparelho em funcionamento de forma acidental.

3. Recarregue apenas com o carregador especi-

cado pelo fabricante. Um carregador adequado para um tipo de bateria pode criar um risco de incêndio quando utilizado com outra bateria.49 PORTUGUÊS

4. Utilize aparelhos apenas com conjuntos de

baterias especicamente designados. A utili- zação de quaisquer outros conjuntos de baterias pode criar um risco de ferimentos e incêndio.

Quando a bateria não está a ser utilizada, mante- nha-a afastada de outros objetos metálicos, como clipes, moedas, chaves, pregos, parafusos ou outros objetos metálicos pequenos que possam fazer a ligação entre os dois terminais. Colocar os terminais da bateria em curto-circuito um com o outro pode provocar queimaduras ou um incêndio.

Em condições abusivas, o líquido pode ser ejetado da bateria; evite o contacto com o mesmo. Se ocorrer um contacto acidental, lave com água. Se o líquido entrar em contacto com os olhos, procure também assistência médica. O líquido ejetado da bateria pode provocar irritações ou queimaduras.

Não utilize um conjunto de baterias ou um apare- lho que se encontre danicado ou modicado. As baterias danicadas ou modicadas podem exibir um comportamento imprevisível, resultando em incên

dio, explosão ou risco de ferimentos.

8. Não exponha um conjunto de baterias ou um

aparelho a incêndio ou temperatura excessiva. A exposição a incêndio ou a uma temperatura superior a 130 °C pode causar uma explosão.

Siga todas as instruções de carregamento e não carregue o conjunto de baterias ou o aparelho fora do intervalo de temperaturas especicado nas instruções. O carregamento incorreto ou a temperaturas fora do intervalo especicado pode danicar a bateria e aumentar o risco de incêndio.

10. Solicite a manutenção por parte de um técnico

de reparação qualicado utilizando apenas peças de substituição idênticas. Tal garante que a segurança do produto é mantida.

Não modique nem tente reparar o aparelho ou o conjunto de baterias, exceto conforme indicado nas instruções de utilização e manutenção. Instruções de segurança importantes para a bateria

Antes de utilizar a bateria, leia todas as instruções e etiquetas de precaução no (1) carregador de bateria (2) bateria e (3) produto que utiliza a bateria.

Não desmonte nem modique a bateria. Tal pode resultar em incêndio, calor excessivo ou explosão.

Se o tempo de funcionamento se tornar exces- sivamente curto, pare o funcionamento imedia- tamente. Pode resultar em sobreaquecimento, possíveis queimaduras e mesmo explosão.

4. Se entrar eletrólito nos seus olhos, lave-os

com água e consulte imediatamente um médico. Pode resultar em perca de visão.

5. Não coloque a bateria em curto-circuito:

(1) Não toque nos terminais com qualquer material condutor. (2) Evite guardar a bateria juntamente com outros objetos metálicos tais como pre- gos, moedas, etc. (3) Não exponha a bateria à água ou chuva. Um curto-circuito pode ocasionar um enorme uxo de corrente, sobreaquecimento, possí- veis queimaduras e mesmo estragar-se.

6. Não guarde nem utilize o aparelho e a bateria

em locais onde a temperatura pode atingir ou exceder 50 °C.

7. Não queime a bateria mesmo que esteja seria-

mente danicada ou completamente gasta. A bateria pode explodir no fogo.

8. Não pregue, corte, esmague, atire, deixe cair

a bateria, nem bata a bateria contra um objeto rijo. Esta conduta pode resultar em incêndio, calor excessivo ou explosão.

9. Não utilize uma bateria danicada.

10. As baterias de iões de lítio contidas na fer-

ramenta são sujeitas aos requisitos da DGL (Dangerous Goods Legislation - Legislação de bens perigosos). Para o transporte comercial, por exemplo, por terceiros ou agentes de expedição, têm de ser observados os requisitos referentes à embalagem e etiquetagem. Para preparação do artigo a ser expedido, é neces- sário consultar um perito em materiais perigosos. Tenha ainda em conta a possibilidade de existirem regulamentos nacionais mais detalhados. Coloque ta-cola ou tape os contactos abertos e embale a bateria de tal forma que não possa mover-se dentro da embalagem.

11. Quando eliminar a bateria, remova-a do apa-

relho e elimine-a num local seguro. Siga os regulamentos locais relacionados com a elimi- nação de baterias.

12. Utilize as baterias apenas com os produtos

especicados pela Makita. Instalar as baterias em produtos não-conformes poderá resultar num incêndio, calor excessivo, explosão ou fuga de eletrólito.

13. Se o aparelho não for utilizado durante um

período de tempo prolongado, a bateria deve ser removida do aparelho.

14. Durante e após a utilização, a bateria pode

aquecer, o que pode provocar queimaduras ou queimaduras a baixa temperatura. Preste aten- ção ao manuseamento de baterias quentes.

15. Não toque no terminal do aparelho ime-

diatamente após a utilização, pois pode car sucientemente quente para provocar queimaduras.

16. Não permita a adesão de aparas, pó ou suji-

dade nos terminais, nos orifícios e nas ranhu- ras da bateria. Tal pode resultar no fraco desem- penho ou na avaria do aparelho ou da bateria.

17. A menos que o aparelho suporte a utilização

perto de linhas elétricas de alta tensão, não utilize a bateria perto de linhas elétricas de alta tensão. Tal pode resultar no mau funcionamento ou na avaria do aparelho ou da bateria.

18. Mantenha a bateria afastada das crianças.

GUARDE ESTAS INSTRUÇÕES. PRECAUÇÃO: Utilize apenas baterias genuí- nas da Makita. A utilização de baterias não genuínas da Makita, ou de baterias que foram alteradas, pode resultar no rebentamento da bateria provocando incêndios, ferimentos pessoais e danos. Além disso, anulará a garantia da Makita no que se refere ao aparelho e ao carregador da Makita.50 PORTUGUÊS Conselhos para manter a máxima vida útil da bateria

1. Carregue a bateria antes de estar completa-

mente descarregada. Pare sempre o funcio- namento do aparelho e carregue a bateria quando notar menos potência no aparelho.

2. Nunca carregue uma bateria completamente

carregada. Carregamento excessivo diminui a vida útil da bateria.

3. Carregue a bateria à temperatura ambiente de

10 °C – 40 °C. Deixe que uma bateria quente arrefeça antes de a carregar.

4. Quando não utilizar a bateria, remova-a do

aparelho ou do carregador.

5. Carregue a bateria se não a utilizar durante um

longo período de tempo (mais de seis meses). ASSISTÊNCIA

1. A assistência a este aparelho deve ser executada

apenas por pessoal de reparação qualicado. A assistência ou manutenção executadas por pes- soal não qualicado pode resultar num risco de lesão.

2. Durante a assistência a este aparelho, utilize ape-

nas peças de substituição idênticas. A utilização de peças não autorizadas ou a inobservância das instruções de manutenção podem criar um risco de choque elétrico ou lesão.

3. Não incinere este aparelho mesmo que esteja

seriamente danicado. As baterias podem explo- dir no fogo. Eliminação do aparelho de acordo com os regulamentos locais.

► Fig.1 1 Botão de mudança de área de iluminação 2 Indicador de luminosidade 3 Botão de mudança de luminosidade 4 Botão do interruptor de alimentação 5 Indicador da bateria 6 Pega de transporte 7 Orifício para o cadeado 8 Tampa da bateria (bateria XGT) 9 Fecho da tampa 10 Tampa da bateria (bateria LXT) 11 Botão Reiniciar disjuntor 12 Entrada CA 13 Tomada CA 14 Gancho para o cabo de alimentação15 Reetor 16 Tampa da tomada 17 Cabo de alimentação - - NOTA: A forma da entrada CA, da tomada CA e da cha do cabo de alimentação varia de país para país.

PRECAUÇÃO: Certique-se sempre de que o aparelho está desligado e a bateria foi retirada antes de regular ou vericar qualquer função no aparelho. Instalação ou remoção da bateria PRECAUÇÃO: Desligue sempre o aparelho antes de instalar ou remover a bateria. PRECAUÇÃO: Segure rmemente o aparelho e a bateria quando instalar ou remover a bateria. Se não segurar rmemente o aparelho e a bateria pode fazer com que escorreguem das suas mãos resultando em danos no aparelho e na bateria e ferimentos pessoais. PRECAUÇÃO: Tenha cuidado para não prender o(s) dedo(s) entre o aparelho e a bateria quando carregar a bateria, bem como entre o aparelho e a tampa da bateria quando fechar a tampa da bateria. Para instalar a bateria, solte o fecho da tampa e abra a tampa da bateria. ► Fig.2: 1. Fecho da tampa 2. Tampa da bateria Para instalar a bateria, alinhe a lingueta na bateria com a ranhura na caixa e deslize-a para a posição correta. Insira-a completamente até bloquear na posição correta com um pequeno clique. Em seguida, feche a tampa da bateria. ► Fig.3: 1. Botão 2. Bateria Para retirar a bateria, deslize-a para fora do aparelho enquanto desliza o botão na frente da bateria. PRECAUÇÃO: Instale sempre a bateria até ao m. Caso contrário, pode cair do aparelho aciden- talmente e provocar ferimentos em si ou em alguém próximo. PRECAUÇÃO: Não instale a bateria à força. Se a bateria não deslizar facilmente é porque não foi colocada corretamente. NOTA: É possível instalar até 4 baterias, embora o aparelho utilize apenas uma bateria para funcionar.51 PORTUGUÊS Indicação da capacidade restante da bateria Apenas para baterias com indicador ► Fig.4: 1. Luzes indicadoras 2. Botão de vericação Prima o botão de vericação na bateria para indicar a capacidade restante da bateria. As luzes indicadoras acendem durante alguns segundos. Luzes indicadoras Capacidade restante Aceso Apagado A piscar 75% a 100% 50% a 75% 25% a 50% 0% a 25% Carregar a bateria. A bateria pode estar avariada. NOTA: Dependendo das condições de utilização e da temperatura ambiente, a indicação pode ser ligeira- mente diferente da capacidade real. NOTA: A primeira luz indicadora (extremo esquerdo) pisca quando o sistema de proteção da bateria funciona. Indicador da bateria Estes indicadores mostram a bateria em utilização ou a restante capacidade da bateria. Os indicadores correspondem a cada bateria conforme apresentado na gura. ► Fig.5: 1. Indicador da bateria Indicação da bateria em utilização Quando ligar o aparelho, os indicadores das baterias instaladas acendem-se. Alguns segundos mais tarde, o indicador da bateria atualmente em utilização irá acender-se. Cor do indicador Capacidade da bateria Verde Resta alguma capacidade da bateria. Vermelho Não há capacidade da bateria. (Bateria esgotada) Indicação da restante capacidade da bateria Quando a bateria em utilização se esgota, o aparelho muda para outra bateria automaticamente. Ao mudar de bateria, todos os indicadores das baterias instaladas irão acender-se. Cor do indicador Capacidade da bateria Verde Resta alguma capacidade da bateria. Vermelho Não há capacidade da bateria. (Bateria esgotada) Quando todas as baterias se esgotarem, o indicador da última bateria irá piscar a vermelho. Sistema de proteção do aparelho/ bateria O aparelho está equipado com o sistema de proteção. Este sistema desliga automaticamente a alimentação para prolongar a vida útil do aparelho e da bateria. O aparelho para automaticamente durante o funciona- mento se o aparelho ou a bateria se encontrarem numa das seguintes condições. Proteção contra sobrecarga Quando o aparelho é utilizado de uma forma que causa a absorção de uma corrente anormalmente alta, o aparelho para automaticamente sem qualquer indica- ção. Nesta situação, remova e instale a bateria quando utilizar com potência CC ou pressione o botão Reiniciar disjuntor quando utilizar potência CA. Em seguida, ligue o aparelho para reiniciar. ► Fig.6: 1. Botão Reiniciar disjuntor Proteção contra descarga excessiva Quando a capacidade da bateria car fraca, as luzes LED apagam-se exceto uma parte dos LED conforme ilustrado. Em seguida, cerca de cinco a dez minutos depois, o sistema desliga automaticamente a alimen- tação. Nesta situação, remova a bateria do aparelho e carregue-a. ► Fig.7 Design autoendireitante O aparelho pode recuperar a partir da posição inclinada se o ângulo for de 80 graus ou inferior a partir da posi- ção perpendicular. O ângulo estabelecido do aparelho varia em função das condições do solo e da fonte de alimentação a ser utilizada. ► Fig.8 Orifício para o cadeado Para evitar o roubo de baterias, existe um orifício para o cadeado. ► Fig.9: 1. Orifício para o cadeado52 PORTUGUÊS OPERAÇÃO PRECAUÇÃO: Este aparelho destina-se à utilização comercial. Não use o aparelho para utilização doméstica. Ligar/desligar o aparelho Pressione o botão do interruptor de alimentação para ligar o aparelho. Pressione o botão do interruptor de alimentação novamente para desligar o aparelho. ► Fig.10: 1. Botão do interruptor de alimentação NOTA: O aparelho liga no mesmo modo que a última denição. Mudar a luminosidade Pressione o botão de mudança de luminosidade enquanto o aparelho estiver a funcionar. A luminosidade diminui sempre que pressiona o botão de mudança de luminosidade. A luminosidade retorna à denição mais elevada quando operar na luminosidade mais baixa. ► Fig.11: 1. Botão de mudança de luminosidade Mudar a área de iluminação Pressione o botão de mudança de área de iluminação enquanto o aparelho estiver a funcionar. ► Fig.12: 1. Botão de mudança de área de iluminação A área de iluminação muda sempre que pressiona o botão de mudança de área de iluminação conforme ilustrado. ► Fig.13 Utilizar com potência CA AVISO: Nunca utilize o aparelho quando o cabo ou a cha estiverem danicados. AVISO: Não manuseie a cha com as mãos molhadas ou gordurosas. AVISO: Não deixe o cabo de alimentação desligado do aparelho enquanto estiver a ser for- necida alimentação da rede. As crianças pequenas podem colocar a cha sob tensão na boca e causar ferimentos. AVISO: Não coloque a cha ou o cabo sob tensão na boca. Se o zer pode causar um choque elétrico. AVISO: Certique-se de que a tensão nominal da fonte de alimentação principal corresponde à tensão nominal do aparelho. AVISO: Uma tomada que esteja ligada deve ser ligada à terra. Quando utilizar o aparelho com potência CA, utilize o cabo de alimentação fornecido com o aparelho. Insira a cha na entrada CA do aparelho e, em seguida, insira a outra extremidade numa tomada. ► Fig.14: 1. Cabo de alimentação 2. Tampa da tomada (entrada CA) 3. Ficha (para o apa- relho) 4. Ficha (para uma tomada) PRECAUÇÃO: Certique-se de que insere primeiro a cha no aparelho e, em seguida, insira a outra extremidade numa tomada. PRECAUÇÃO: Feche sempre rmemente a tampa da tomada quando o cabo de alimentação não estiver ligado. NOTA: Mesmo estando a funcionar com potência CC, o aparelho muda automaticamente para a potência CA quando o cabo de alimentação é ligado à tomada. NOTA: A potência CA não carrega a bateria inserida no aparelho. NOTA: A forma da entrada CA, da tomada CA e da cha do cabo de alimentação varia de país para país. Utilização interligada PRECAUÇÃO: Não ligue qualquer aparelho que não o ML010G à tomada CA. PRECAUÇÃO: Utilize sempre o cabo de ali- mentação fornecido com o aparelho. PRECAUÇÃO: Não interligue os aparelhos além do número máximo de aparelhos interconectá- veis especicado nas instruções. Quando utilizar o aparelho interligado com outros apa- relhos, ligue-os com o cabo de alimentação. Insira a cha na entrada CA do aparelho a alimentar e, em seguida, insira a outra extremidade na tomada CA do aparelho a alimentar. ► Fig.15: 1. Tomada CA NOTA: Quando utilizar os aparelhos interligados, as operações como ligar/desligar, mudar a luminosidade e mudar a área de iluminação não estão ligadas. Todos os aparelhos têm de ser operados. Arrumar o cabo de alimentação Enrole apertadamente o cabo de alimentação no gan- cho para o cabo de alimentação. ► Fig.16: 1. Cabo de alimentação 2. Gancho para o cabo de alimentação MANUTENÇÃO PRECAUÇÃO: Certique-se sempre de que o aparelho se encontra desligado e de que a bateria foi retirada antes de tentar executar qualquer inspeção ou manutenção. OBSERVAÇÃO: Nunca utilize gasolina, ben- zina, diluente, álcool ou produtos semelhantes. Pode ocorrer a descoloração, deformação ou rachaduras. Para manter a SEGURANÇA e a FIABILIDADE do produto, as reparações e qualquer outra manutenção ou ajuste devem ser levados a cabo pelos centros de assistência Makita autorizados ou pelos centros de assistência de fábrica, utilizando sempre peças de substituição Makita.53 PORTUGUÊS ACESSÓRIOS OPCIONAIS PRECAUÇÃO: Estes acessórios ou peças são recomendados para utilização com a ferra- menta Makita especicada neste manual. A utiliza- ção de outros acessórios ou peças pode ser perigosa para as pessoas. Utilize apenas acessórios ou peças para os ns indicados. Se necessitar de informações adicionais relativas a estes acessórios, solicite-as ao seu centro de assistên- cia Makita.
