BRUKSANVISNING ML010G MAKITA

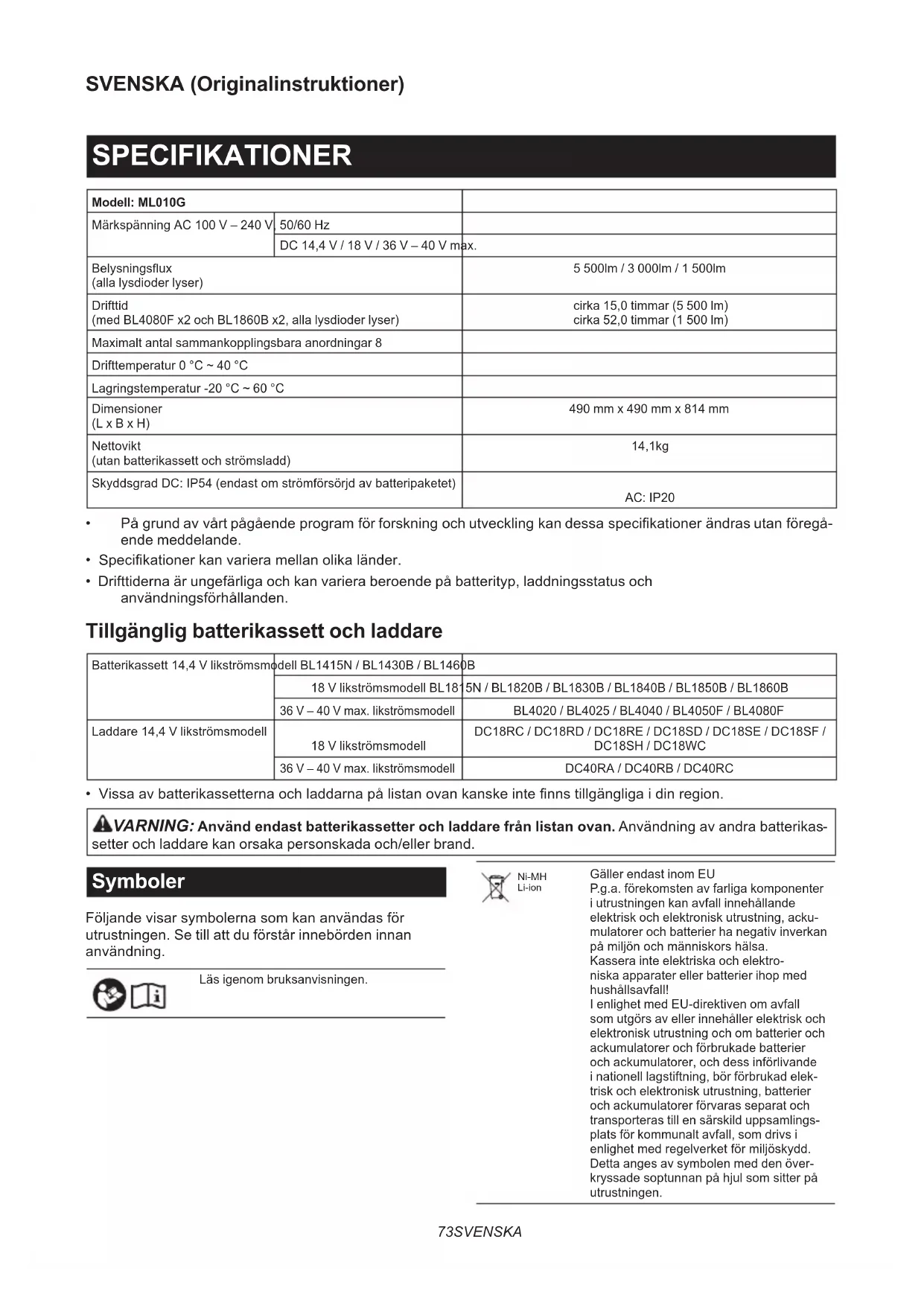

Trådlös arbetslampa BRUKSANVISNING 73

• På grund av vårt pågående program för forskning och utveckling kan dessa specikationer ändras utan föregå- ende meddelande.

• Specikationer kan variera mellan olika länder.

• Drifttiderna är ungefärliga och kan variera beroende på batterityp, laddningsstatus och användningsförhållanden. Tillgänglig batterikassett och laddare Batterikassett 14,4 V likströmsmodell BL1415N / BL1430B / BL1460B 18 V likströmsmodell BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B 36 V – 40 V max. likströmsmodell BL4020 / BL4025 / BL4040 / BL4050F / BL4080F Laddare 14,4 V likströmsmodell 18 V likströmsmodell DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH / DC18WC 36 V – 40 V max. likströmsmodell DC40RA / DC40RB / DC40RC

• Vissa av batterikassetterna och laddarna på listan ovan kanske inte nns tillgängliga i din region. VARNING: Använd endast batterikassetter och laddare från listan ovan. Användning av andra batterikas- setter och laddare kan orsaka personskada och/eller brand. Symboler Följande visar symbolerna som kan användas för utrustningen. Se till att du förstår innebörden innan användning. Läs igenom bruksanvisningen. Ni-MH Li-ion Gäller endast inom EU P.g.a. förekomsten av farliga komponenter i utrustningen kan avfall innehållande elektrisk och elektronisk utrustning, acku- mulatorer och batterier ha negativ inverkan på miljön och människors hälsa. Kassera inte elektriska och elektro- niska apparater eller batterier ihop med hushållsavfall! I enlighet med EU-direktiven om avfall som utgörs av eller innehåller elektrisk och elektronisk utrustning och om batterier och ackumulatorer och förbrukade batterier och ackumulatorer, och dess införlivande i nationell lagstiftning, bör förbrukad elek- trisk och elektronisk utrustning, batterier och ackumulatorer förvaras separat och transporteras till en särskild uppsamlings- plats för kommunalt avfall, som drivs i enlighet med regelverket för miljöskydd. Detta anges av symbolen med den över- kryssade soptunnan på hjul som sitter på utrustningen.74 SVENSKA Var extra försiktig och uppmärksam.Optisk strålning (UV och IR).Minimera exponering av ögon eller hud.Stirra inte in i driftlampan.Använd lämplig skärmning eller lämpligt ögonskydd.Använd inte apparaten i regn, snö eller fuktiga eller våta förhållanden vid använd-ning med AC-ström.Omstartsknapp för brytare. Anmärkning Denna produkt innehåller ljuskällor av energie󰀨ektivi- tetsklass <C> och <D>. Strömförsörjning Maskinen får endast anslutas till nät med spänning som anges på typplåten och med enfasig växelström. Denna maskin ska jordas när den används för att skydda användaren mot elstötar. Använd endast tre- trådars förlängningssladdar som har 3-poliga jordade kontakter och 3-poliga skarvdon som passar maskinens stickpropp. SÄKERHETSVARNINGAR VIKTIGA SÄKERHETSANVISNINGAR VARNING: Läs igenom alla säkerhetsvar- ningar och anvisningar. Underlåtenhet att följa varningar och instruktioner kan leda till elstötar, brand och/eller allvarliga personskador.

1. Stäng alltid av anordningen om den inte

används och koppla bort/ta bort batterikasset- ten från anordningen.

2. Täck inte för lampan, och täpp inte till ventilen

på anordningen med tyg eller kartong etc. I annat fall kan det leda lågor.

3. Använd inte apparaten i regn, snö eller fuktiga

eller våta förhållanden vid användning med AC-ström.

4. Utsätt inte apparaten för kraftigt regn eller snö.

Tvätta den aldrig i vatten. Annars kan vatten komma in i apparaten och leda till felfunktion.

5. Använd inte anordningen i explosiva områden,

som till exempel i närheten av lättantändliga vätskor, gaser eller damm.

6. Anordningens kontakter måste passa i utta-

get. Modiera aldrig kontakterna på något sätt. Användning av stickkontakt och uttag som är avpassade för varandra minskar risken för elstötar.

7. Undvik kroppskontakt med jordade ytor såsom

rör, element, mikrovågsugnar eller kylskåp när anordningen används. Det nns en ökad risk för elstötar om din kropp är jordad.

8. Skada inte sladden. Använd aldrig sladden

för att bära, dra eller koppla ur anordningen ur vägguttaget. Håll sladden borta från värme, olja, vassa kanter eller rörliga delar. Skadad eller intrasslad sladd ökar risken för elstötar.

9. Om den externa exibla kabeln eller sladden

på den här armaturen är skadad ska den bytas ut av en speciell kabel eller sladd som endast är tillgänglig från tillverkaren eller dennes servicetekniker.

10. Stirra inte direkt in i ljuskällan.

Hantera inte kontakten med våta eller ottiga händer.

Placera alltid anordningen på en jämn och stabil plats. Om inte detta följs kan en fallolycka inträ󰀨a.

13. Placera alltid anordningen i upprätt läge.

14. Ljuskällan för denna armatur är inte utbytbar;

när ljuskällan når sin livslängd ska hela arma- turen bytas ut.

15. Lämna inte strömsladden frånkopplad från

anordningen medan ström kommer från utta- get. Att göra det kan leda till elstöt.

16. Använd inte bärhandtaget för andra ändamål

än att bära anordningen, såsom t.ex. lyft.

17. Utsätt inte anordningen för gnistor eller korro-

18. Hantera inte apparaten våldsamt. När appa-

raten återgår till upprätt läge från det lutade läget kan apparaten trä󰀨a en person och orsaka personskada. Säkerhetsvarningar för batteridriven apparat Användning och underhåll av batteridriven apparat

1. Förhindra oavsiktlig start. Försäkra dig om

att strömbrytaren står i avstängt läge innan du ansluter batteripaketet, tar upp eller bär apparaten. Att bära apparaten med ngrarna på avtryckaren eller förse apparaten med ström när avtryckaren är intryckt, inbjuder till olyckor.

2. Koppla från batteripaketet från apparaten

innan justeringar utförs, tillbehör byts eller apparaten lagras. Genom dessa förebyggande säkerhetsåtgärder minskas risken att apparaten startas oavsiktligt.

3. Ladda endast med den batteriladdare som

angetts av tillverkaren. En laddare som passar en viss typ av batterier kan skapa risk för brand när den används tillsammans med annat batteri.

Använd endast apparater med specikt angivna batteripaket. Om andra batterier används kan risken för personskada och brand öka.

5. När batteriet inte används bör det hållas borta

från andra metallföremål som till exempel gem, mynt, nycklar, spik, skruv eller andra små metallföremål som kan skapa anslutning från en terminal till en annan. Kortslutning av batteri- polerna kan orsaka brännskador eller brand.75 SVENSKA

6. Under hårda förhållande kan det komma

vätska ur batteriet. Undvik kontakt. Spola med vatten om kontakt ändå råkar uppstå. Om väts- kan kommer i kontakt med ögonen bör läkare uppsökas. Vätska från batteriet kan orsaka irrita- tion på huden eller ge brännskador.

7. Använd inte ett batteripaket eller en apparat

som har skadats eller ändrats. Skadade eller ändrade batterier kan uppföra sig opålitligt, vilket kan leda till brand, explosion eller skaderisk.

8. Utsätt inte ett batteripaket eller en apparat för

brand eller höga temperaturer. Exponering för eld eller temperaturer över 130 °C kan leda till explosion.

9. Följ alla laddningsinstruktioner och ladda inte

batteripaketet eller apparaten utanför det tem- peraturintervall som anges i instruktionerna. Felaktig laddning, eller vid temperaturer utanför det angivna intervallet, kan skada batteriet och öka risken för brand.

10. Låt en behörig reparatör utföra service och

underhåll med originalreservdelar. Detta garan- terar fortsatt säker användning av produkten.

11. Ändra inte på apparaten eller batteripa-

ketet och försök inte reparera dem, utom enligt vad som anges i användnings- och skötselinstruktionerna. Viktiga säkerhetsanvisningar för batterikassetten

1. Innan batterikassetten används ska alla

instruktioner och varningsmärken på (1) bat- teriladdaren, (2) batteriet och (3) produkten läsas.

2. Ta inte isär eller manipulera batterikassetten.

Det kan leda till brand, hög värme eller explosion.

3. Om drifttiden blivit avsevärt kortare ska

användningen avbrytas omedelbart. Det kan uppstå överhettning, brännskador och t o m en explosion.

4. Om du får elektrolyt i ögonen ska de sköljas

med rent vatten och läkare uppsökas omedel- bart. Det nns risk för att synen förloras.

5. Kortslut inte batterikassetten.

(1) Rör inte vid polerna med något strömfö- rande material. (2) Undvik att förvara batterikassetten till- sammans med andra metallobjekt som t.ex. spikar, mynt o.s.v. (3) Skydda batteriet mot vatten och regn. En batterikortslutning kan orsaka ett stort strömöde, överhettning, brand och maskinhaveri.

6. Förvara och använd inte apparaten och batte-

rikassetten på platser där temperaturen kan nå eller överstiga 50 °C (122 °F).

7. Bränn inte upp batterikassetten även om

den är svårt skadad eller helt utsliten. Batterikassetten kan explodera i öppen eld.

8. Spika inte i, krossa, kasta, tappa eller slå bat-

terikassetten mot hårda föremål. Detta kan leda till brand, hög värme eller explosion.

9. Använd inte ett skadat batteri.

De medföljande litiumjonbatterierna är föremål för kraven i gällande lagstiftning för farligt gods. För kommersiella transporter (av t.ex. tredje parter som speditionsrmor) måste de särskilda transport- krav som anges på emballaget och etiketter iakttas. För att förbereda den produkt som ska avsändas krävs att du konsulterar en expert på riskmaterial. Var också uppmärksam på att det i ditt land kan nnas ytterligare föreskrifter att följa. Tejpa över eller maskera blottade kontakter och packa batteriet på sådant sätt att det inte kan röra sig fritt i förpackningen.

11. När batterikassetten ska kasseras måste den

tas bort från apparaten och kasseras på ett säkert sätt. Följ lokala föreskrifter beträ󰀨ande kassering av batteriet.

Använd endast batterierna med de produkter som specicerats av Makita. Att använda batterierna med ej godkända produkter kan leda till brand, överdriven värme, explosion eller utläckande elektrolyt.

13. Om apparaten inte används under en lång tid

måste batteriet tas bort från apparaten.

14. Under och efter användning kan batterikasset-

ten bli het vilket kan orsaka brännskador eller lättare brännskador. Var uppmärksam på hur du hanterar varma batterikassetter.

15. Vidrör inte apparatens kontakter direkt efter

användning eftersom de kan bli heta och orsaka brännskador.

16. Låt inte isor, damm eller smuts fastna i kon-

takterna, i hål eller spår i batterikassetten. Det kan leda till dålig prestanda eller till att apparaten eller batterikassetten går sönder.

Såvida inte apparaten stöder arbeten i närheten av högspänningsledningar får batterikassetten inte användas i närheten av en högspännings- ledning. Det kan leda till att apparaten eller batteri- kassetten går sönder eller inte fungerar korrekt.

18. Förvara batteriet utom räckhåll för barn.

SPARA DESSA ANVISNINGAR. FÖRSIKTIGT: Använd endast originalbatte- rier från Makita. Användning av andra batterier än från Makita, eller batterier som har modierats, kan leda till att batteriet spricker, vilket i sin tur kan leda till brand, personskador och skador på egendom. Det upphäver också Makitas garanti för apparaten och laddaren från Makita. Tips för att uppnå batteriets max- imala livslängd

1. Ladda batterikassetten innan den är helt

urladdad. Stanna alltid apparaten och ladda batterikassetten när du märker att apparaten blir svagare.

2. Ladda aldrig en fulladdad batterikassett.

Överladdning förkortar batteriets livslängd.

4. När batterikassetten inte används ska den tas

bort från apparaten eller laddaren.

5. Ladda batterikassetten om du inte har använt

den på länge (mer än sex månader).76 SVENSKA SERVICE

1. Service av denna maskin får endast utföras av

behörig reparationspersonal. Service eller under- håll som utförs av obehörig personal kan leda till skaderisk.

2. Vid service av denna maskin ska endast identiska

reservdelar användas. Att använda otillåtna delar eller inte följa underhållsinstruktionerna kan ge upphov till elektrisk stöt eller skada.

Elda inte upp denna maskin, även om den är allvarligt skadad. Batterierna kan explodera i öppen eld. Kassera maskinen i enlighet med de lokala föreskrifterna.

BESKRIVNING AV DELAR

► Fig.1 1 Ändringsknapp för belysningsområdet 2 Indikator ljusstyrka 3 Knapp för ändring av ljusstyrkan 4 Strömbrytarknapp 5 Batteriindikator 6 Bärhandtag 7 Hål för hänglås 8 Batterilucka (XGT-batteri) 9 Höljeslock 10 Batterilucka (LXT-batteri) 11 Omstartsknapp för brytare 12 AC-inlopp 13 AC-uttag 14 Krok för strömsladd 15 Reektor 16 Uttagslock 17 Strömsladd - - OBS: Utseendet på AC-ingången, AC-uttaget och strömsladden varierar från land till land. FUNKTIONSBESKRIVNING FÖRSIKTIGT: Se alltid till att maskinen är avstängd och batterikassetten borttagen innan du justerar maskinen eller kontrollerar dess funktioner. Montera eller demontera batterikassetten FÖRSIKTIGT: Stäng alltid av maskinen innan du installerar eller tar bort batterikassetten. FÖRSIKTIGT: Håll stadigt i maskinen och batterikassetten när du monterar eller tar bort batterikassetten. I annat fall kan det leda till att maskinen och batterikassetten glider ur dina händer och blir skadade och orsakar personskada. FÖRSIKTIGT: Var försiktig så att du inte klämmer ngrarna mellan anordningen och bat- terikassetten när du stoppar in batterikassetten, samt mellan anordningen och batterikåpan när du stänger batterikåpan. För att montera batterikassetten, lossa först hölje- slocket och öppna batterikåpan. ► Fig.2: 1. Höljeslock 2. Batterikåpa Sätt i batterikassetten genom att rikta in tungan på batterikassetten mot spåret i höljet och skjut den på plats. Tryck in batterikassetten ordentligt tills den låser fast med ett klick. Stäng sedan batterikåpan. ► Fig.3: 1. Knapp 2. Batterikassett Ta bort batterikassetten genom att skjuta ner knappen på kassettens framsida samtidigt som du drar av den från maskinen. FÖRSIKTIGT: Installera alltid batterikassetten helt. I annat fall kan den plötsligt lossna från anord- ningen och skada dig eller någon annan. FÖRSIKTIGT: Montera inte batterikassetten med våld. Om kassetten inte lätt glider på plats är den felinsatt. OBS: Upp till fyra batterikassetter kan installeras men apparaten använder endast en batterikassett vid drift. Indikerar kvarvarande batterikapacitet Endast för batterikassetter med indikator ► Fig.4: 1. Indikatorlampor 2. Kontrollknapp Tryck på kontrollknappen på batterikassetten för att se kvarvarande batterikapacitet. Indikatorlamporna lyser i ett par sekunder. Indikatorlampor Kvarvarande kapacitet Upplyst Av Blinkar 75% till 100% 50% till 75% 25% till 50% 0% till 25% Ladda batteriet. Batteriet kan ha skadats.77 SVENSKA OBS: Beroende på användningsförhållanden och den omgivande temperaturen kan indikationen skilja sig lätt från den faktiska batterikapaciteten. OBS: Den första (längst till vänster) indikatorlam- pan kommer att blinka när batteriskyddssystemet fungerar. Batteriindikator Denna indikator visar batteriet som används eller kvar- varande batterikapacitet. Indikatorerna motsvarar varje batteri enligt guren. ► Fig.5: 1. Batteriindikator Indikering av batteriet som används När apparaten slås på tänds indikatorerna för de instal- lerade batterierna. Några sekunder senare tänds indikatorn för det batteri som för närvarande används. Indikatorns färg Batterikapacitet Grön Batterikapacitet återstår. Röd Det nns ingen batterikapacitet. (batteriet har tagit slut) Indikering av kvarvarande batterikapacitet När batteriet som används tar slut växlar apparaten automatiskt till ett annat batteri. När apparaten växlar till ett annat batteri tänds indikato- rerna för alla installerade batterier. Indikatorns färg Batterikapacitet Grön Batterikapacitet återstår. Röd Det nns ingen batterikapacitet. (batteriet har tagit slut) När alla batterier har tagit slut blinkar indikatorn för det sista batteriet rött. Skyddssystem för maskinen/ batteriet Anordningen är utrustad med ett skyddssystem. Detta system bryter automatiskt strömmen för att förlänga anordningens och batteriets livslängd. Anordningen stannar automatiskt under användningen om maskinen eller batteriet hamnar i en av följande situationer. Överbelastningsskydd Om anordningen används på ett sätt som gör att den drar onormalt mycket ström kan den stoppas auto- matiskt utan någon varning. I denna situation, ta bort och installera batterikassetten vid användning med DC-ström, eller tryck på omstartsknappen för brytare vid användning av AC-ström. Starta därefter upp anord- ningen igen. ► Fig.6: 1. Omstartsknapp för brytare Överurladdningsskydd När batterikapaciteten är låg släcks LED-lamporna för- utom en del av LED-lamporna såsom illustreras. Cirka fem till tio minuter senare bryter systemet automatiskt strömmen. Ta i denna situation bort batterikassetten från anordningen och ladda den. ► Fig.7 Självrätande design Apparaten kan återhämta sig från det lutade läget om vinkeln är 80 grader eller mindre från det vinkelräta läget. Apparatens stående vinkel varierar beroende på markförhållandena och vilken strömförsörjning som används. ► Fig.8 Hål för hänglås Hål för hänglås tillhandahålls för stöldskydd av batterikassetter. ► Fig.9: 1. Hål för hänglås ANVÄNDNING FÖRSIKTIGT: Denna anordning är avsedd för kommersiell användning. Använd inte anord- ningen för hushållsändamål. Starta/stänga av anordningen Tryck på strömbrytarknappen för att sätta på anord- ningen. Tryck på strömbrytarknappen igen för att stänga av anordningen. ► Fig.10: 1. Strömbrytarknapp OBS: Anordningen startas i samma läge som den senaste inställningen. Ändra ljusstyrka Tryck på knappen för ändring av ljusstyrkan när anordningen är igång. Ljusstyrkan minskar varje gång som du trycker på knappen för ändring av ljusstyrkan. Ljusstyrkan kommer att återgå till den högsta när den körs med den lägsta ljusstyrkan. ► Fig.11: 1. Knapp för ändring av ljusstyrkan Ändra belysningsområde Tryck på knappen för ändring av belysningsområdet när anordningen är igång. ► Fig.12: 1. Ändringsknapp för belysningsområdet Belysningsområdet ändras varje gång som du trycker på knappen för ändring av belysningsområdet såsom illustreras. ► Fig.1378 SVENSKA Användning med AC-ström VARNING: Använd aldrig anordningen när sladden eller kontakten är skadade. VARNING: Hantera inte kontakten med våta eller ottiga händer. VARNING: Lämna inte strömsladden från- kopplad från anordningen medan ström kommer från strömförsörjningsnätet. Småbarn kan sätta den strömförande kontakten i munnen och bli skadade. VARNING: Ta inte den strömförande kontakten eller sladden i munnen. Att göra det kan leda till elstöt. VARNING: Se till att spänningsklassningen på huvudnätförsörjningen motsvarar den för anordningen. VARNING: Ett uttag som är anslutet måste jordas. Använd strömsladden som bifogades med anordningen när du använder anordningen med AC-ström. Stoppa in stickproppen i AC-inloppet på anordningen och stoppa sedan in den andra änden i ett uttag. ► Fig.14: 1. Strömsladd 2. Uttagslock (AC-inlopp)

3. Stickpropp (för anordningen)

4. Stickpropp (för ett uttag)

FÖRSIKTIGT: Se till att stoppa in stickprop- pen i anordningen innan du stoppar in den andra änden i ett uttag. FÖRSIKTIGT: Stäng alltid uttagslocket ordentligt när strömsladden inte är instoppad. OBS: Till och med vid användning av DC-ström väx- lar anordningen automatiskt till AC-ström när ström- sladden stoppas in. OBS: AC-strömmen laddar inte batteriet som är insatt i anordningen. OBS: Utseendet på AC-ingången, AC-uttaget och strömsladden varierar från land till land. Sammankopplad användning FÖRSIKTIGT: Anslut inte någon annan anord- ning än ML010G till AC-uttaget. FÖRSIKTIGT: Använd alltid strömsladden som bifogades med anordningen. FÖRSIKTIGT: Sammankoppla inte er än max- imalt antal sammankopplingsbara anordningar som speciceras i instruktionen. Anslut apparaterna med strömsladden om apparaten används när den är sammankopplad med andra apparater. Stoppa in stickproppen i AC-inloppet på anordningen som ska användas och stoppa sedan in den andra änden i AC-uttaget på anordningen. ► Fig.15: 1. AC-uttag OBS: När anordningen är sammankopplad är åtgär- der som påslagning/avstängning, ändring av ljusstyr- kan och ändring av belysningsområdet inte länkade. Varje anordning måste användas. Organisera strömsladden Linda strömsladden hårt på strömsladdens krok. ► Fig.16: 1. Strömsladd 2. Krok för strömsladd UNDERHÅLL FÖRSIKTIGT: Se alltid till att maskinen är avstängd och urkopplad och batterikassetten borttagen innan inspektion eller underhåll utförs. OBSERVERA: Använd inte bensin, förtunnings- medel, alkohol eller liknande. Missfärgning, defor- mation eller sprickor kan uppstå. För att upprätthålla produktens SÄKERHET och TILLFÖRLITLIGHET bör allt underhålls- och justerings- arbete utföras av ett auktoriserat Makita servicecenter och med reservdelar från Makita.

FÖRSIKTIGT: Följande tillbehör eller tillsat- ser rekommenderas för användning med den Makita-maskin som denna bruksanvisning avser. Om andra tillbehör eller tillsatser används kan det uppstå risk för personskador. Använd endast tillbehö- ren eller tillsatserna för de syften de är avsedda för. Kontakta ditt lokala Makita servicecenter om du behö- ver ytterligare information om dessa tillbehör.
