Typ produktu	Staveništní osvětlení
Značka	Makita
Model	ML010G
Maximální světelný tok	5 500 lumenů
Úrovně jasu	3 (5 500 lm / 3 000 lm / 1 500 lm)
Napájení	AC 100-240 V, 50/60 Hz nebo baterie Makita 14,4 V / 18 V / 36 V-40 V max
Počet kompatibilních baterií	Až 4 (jedna použitá najednou, automatické přepínání)
Výdrž (s BL4080F x2 a BL1860B x2)	15,0 h (5 500 lm) / 52,0 h (1 500 lm)
Maximální počet propojitelných zařízení	8
Rozměry (D x Š x V)	490 mm x 490 mm x 814 mm
Hmotnost netto (bez baterie a kabelu)	14,1 kg
Stupeň krytí (DC)	IP54
Stupeň krytí (AC)	IP20
Provozní teplota	0 °C ~ 40 °C
Skladovací teplota	-20 °C ~ 60 °C
Nastavitelná oblast osvětlení	Ano, tlačítkem změny oblasti
Světelný zdroj	LED (nevyměnitelná, výměna celého svítidla)
Vstup/výstup AC	Ano, s napájecím kabelem a zásuvkou
Funkce automatického vyrovnání	Ano, až do 80° náklonu
Součástí balení	Napájecí kabel, kryty baterií, přepravní rukojeť

Často kladené otázky - ML010G MAKITA

Jaké baterie jsou kompatibilní s Makita ML010G?

ML010G přijímá baterie Makita 14,4 V (BL14xx), 18 V (BL18xx) a 36 V-40 V max (BL40xx). Vhodné nabíječky jsou DC18RC, DC40RA atd. Používejte pouze baterie a nabíječky uvedené v návodu.

Jak změnit jas osvětlení?

Stiskněte tlačítko Změna jasu, když je přístroj zapnutý. Jas se změní z 5 500 lm na 3 000 lm a poté na 1 500 lm a po nejnižší úrovni se vrátí na maximum.

Mohu přístroj používat současně ze sítě a z baterie?

Ne, přístroj se automaticky přepne na napájení AC, pokud je zapojen kabel, ale vložená baterie není dobíjena síťovým proudem.

Jak čistit Makita ML010G?

Před čištěním přístroj vypněte, odpojte kabel a vyjměte baterii. Použijte suchý nebo mírně vlhký hadřík. Nikdy nepoužívejte benzín, ředidlo ani alkohol.

Co dělat, když je baterie vybitá?

Pokud je nainstalováno více baterií, přístroj se automaticky přepne na nabitou baterii. Pokud jsou všechny baterie vybité, kontrolka bliká červeně. Vyjměte baterii a nabijte ji.

Je přístroj vodotěsný?

Při použití na baterii je stupeň krytí IP54 (chráněno proti stříkající vodě a prachu). Při použití na síť je IP20 (nevodotěsné). Nepoužívejte jej v dešti nebo na vlhkých místech při napájení ze sítě.

Mohu vyměnit LED sám?

Ne, LED diody nejsou jednotlivě vyměnitelné. Pokud doslouží, musí být vyměněno celé svítidlo. Veškeré opravy svěřte autorizovanému servisu Makita.

Jak propojit více přístrojů ML010G?

Použijte přiložený napájecí kabel k propojení výstupu AC jednoho přístroje se vstupem AC druhého. Lze propojit až 8 přístrojů. Každý přístroj se ovládá samostatně.

Jaká je doba provozu v režimu nízkého jasu?

Se dvěma bateriemi BL4080F (36 V) a dvěma BL1860B (18 V) je výdrž přibližně 52 hodin při 1 500 lumenech.

Jak používat funkci automatického vyrovnání?

Přístroj se může sám narovnat z nakloněné polohy až do 80° od svislice. Skutečný úhel závisí na podlaze a napájení. Umístěte jej na stabilní povrch.

NÁVOD K OBSLUZE ML010G MAKITA

▶ Ábra3: 1. Gomb 2. Akkumulátor

Použitel'né akumulátory a nabíjačky

Akumulátor	Model s jednosmerným napátím 14,4 V	BL1415N / BL1430B / BL1460B
	Model s jednosmerným napátím 18 V	BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B
	Model s jednosmerným prúdom 36 V – 40 V max.	BL4020 / BL4025 / BL4040 / BL4050F / BL4080F
Nabíjačka	Model s jednosmerným napátím 14,4 VModel s jednosmerným napátím 18 V	DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH / DC18WC
	Model s jednosmerným prúdom 36 V – 40 V max.	DC40RA / DC40RB / DC40RC

Prečítajte si návod na obsluhu.

Ni-MH Li-ion

Len pre štáty EÚ

POZNÁMKA: Tvar AC vstupu, AC výstupu a zástrčky napájacieho kábla sa v jednotlivých krajinách líši.

OPIS FUNKCIÍ

APOZOR: Pred úpravou alebo kontrolou funkčnosti spotrebiča vždy skontrolujte, či je spotrebič vypnutý a akumulátor vybratý.

▶ Obr.10: 1. Hlavný vypínač

Pri používaní zariadenia s AC napájaním použite napájací kábel dodaný so zariadením.

Zástrčku vložte do AC vstupu zariadenia a druhý koniec do zásuvky.

▶ Obr.14: 1. Napájací kábel 2. Kryt zásuvky (AC vstup) 3. Zástrčka (pre zariadenie)
4. Zástrčka (pre zásuvku v stene)

APOZOR: Najprv vložte zástrčku do zariadenia, potom druhý koniec zasuňte do zásuvky.
⚠POZOR: Ked' je napájací kábel odpojený, vždy pevne zatvorte kryt zásuvky.

POZNÁMKA: Pri používaní DC napájania sa zariadenie po pripojení napájacieho kábla automaticky prepne na AC napájanie.

POZNÁMKA: Tvar AC vstupu, AC výstupu a zástrčky napájacieho kábla sa v jednotlivých krajinách líši.

Prepojené použitie

▶ Obr.16: 1. Napájací kábel 2. Háčik pre napájací kábel

ÚDRŽBA

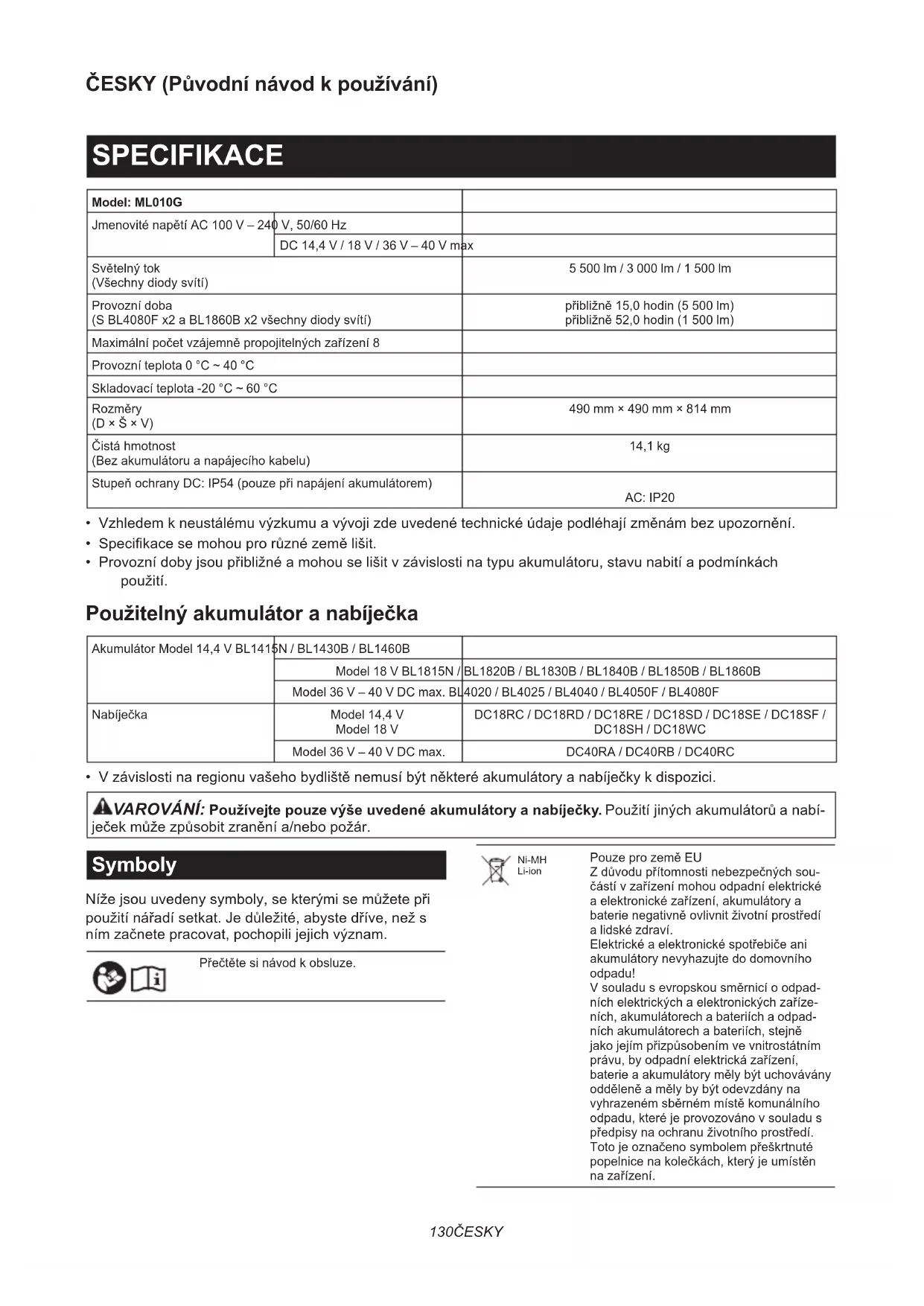

Model: ML010G
Jmenovité napětí AC 100 V – 240 V, 50/60 Hz
		DC 14,4 V / 18 V / 36 V – 40 V max
Světelný tok(Všechny diody svítí)		5 500 lm / 3 000 lm / 1 500 lm
Provozní doba(S BL4080F x2 a BL1860B x2 všechny diody svítí)		přibližně 15,0 hodin (5 500 lm)přibližně 52,0 hodin (1 500 lm)
Maximální počet vzájemně propojitelných zařízení 8
Provozní teplota 0 °C ~ 40 °C
Skladovací teplota -20 °C ~ 60 °C
Rozměry(D × Š × V)		490 mm × 490 mm × 814 mm
Čistá hmotnost(Bez akumulátoru a napájecího kabelu)		14,1 kg
Stupeň ochrany DC: IP54 (pouze při napájení akumulátorem)		AC: IP20

• Vzhledem k neustálému výzkumu a vývoji zde uvedené technické údaje podléhají změnám bez upozornění.

- Specifikace se mohou pro různé země lišit.

- Provozní doby jsou přibližné a mohou se lišit v závislosti na typu akumulátoru, stavu nabití a podmínkách použití.

Použitelný akumulátor a nabíječka

Akumulátor Model 14,4 V BL1415N / BL1430B / BL1460B
		Model 18 V BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B
		Model 36 V – 40 V DC max. BL4020 / BL4025 / BL4040 / BL4050F / BL4080F
Nabiječka	Model 14,4 VModel 18 V	DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH / DC18WC
	Model 36 V – 40 V DC max.	DC40RA / DC40RB / DC40RC

• V závislosti na regionu vašeho bydliště nemusí být některé akumulátory a nabíječky k dispozici.

VAROVÁNÍ: Používejte pouze výše uvedené akumulátory a nabíječky. Použití jiných akumulátorů a nabí-ek může způsobit zranění a/nebo požár.

Symboly

Níže jsou uvedeny symboly, se kterými se můžete při použití nářadí setkat. Je důležité, abyste dříve, než s ním začnete pracovat, pochopili jejich význam.

Přečtěte si návod k obsluze.

Ni-MH Li-ion

Pouze pro země EU

Z důvodu přítomnosti nebezpečných součástí v zařízení mohou odpadní elektrické a elektronické zařízení, akumulátory a baterie negativně ovlivnit životní prostředí a lidské zdraví.

Elektrické a elektronické spotřebiče ani akumulátory nevyhazujte do domovního odpadu!

V souladu s evropskou směrnící o odpadních elektrických a elektronických zařízeních, akumulátorech a bateriích a odpadních akumulátorech a bateriích, stejně jako jejím přizpůsobením ve vnitrostátním právu, by odpadní elektrická zařízení, baterie a akumulátory měly být uchovávány odděleně a měly by být odevzdány na vyhrazeném sběrném místě komunálního odpadu, které je provozováno v souladu s předpisy na ochranu životního prostředí. Toto je označeno symbolem přeškrtnuté popelnice na kolečkách, který je umístěn na zařízení.

	Bud'te obzvlástě opatrní a dávejte pozor.
	Optické záření (UV a IR). Minimalizujte expozici očí a pokožky.
	Nehled'te přímo do lampy, která je v provozu.
	Použijte vhodné stínění nebo ochranu očí.
	Jestliže používáte napájení střídavým proudem, nepoužívejte zařízení za deště, sněhu, ve vlhkém či mokrém prostředí.
	Tlačítko obnovy jističe.

Poznámka

Tento produkt obsahuje zdroje světla třídy energetické účinnosti a .

Napájení

Nástroj lze připojit pouze k odpovídajícímu zdroji s napětím stejným, jaké je uvedeno na typovém štítku, a může pracovat pouze s jednofázovým střídavým napětím. Při práci musí být uzemněný, aby se zabránilo úrazu obsluhy elektrickým proudem. Používejte výhradně třívodičové prodlužovací šňůry, které mají třípólové zástrčky se zemněním, a třípólové zásuvky, do nichž lze zasunout zástrčku nástroje.

BEZPEČNOSTNÍ VÝSTRAHY

DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY

⚠️VAROVÁNÍ: Přečtěte si veškerá bezpečnostní upozornění a všechny pokyny. Zanedbání upozornění a pokynů může mít za následek úraz elektrickým proudem, vznik požáru nebo vážné zranění.

PŘEČTĚTE SI VŠECHNY BEZPEČNOSTNÍ POKYNY A DODRŽUJTE JE.

1. Pokud zařízení nepoužíváte, vždy jej vypněte a vyjměte z něj akumulátor.
2. Lampu nezakrývejte ani neucpávejte ventilační otvor hadříkem nebo kartonem atp. Může to zapříčinit požár.
3. Jestliže používáte napájení střídavým proudem, nepoužívejte zařízení za deště, sněhu, ve vlhkém či mokrém prostředí.
4. Zařízení nevystavujte silnému dešti a sněhu. Nikdy jej nemyjte ve vodě. Jinak by se do zaří- zení mohla dostat voda a způsobit poruchu.
5. Zařízení nepoužívejte v prostředí s výbušnou atmosférou, například s výskytem hořlavých kapalin, plynů či prachu.

6. Zástrčky zařízení musí odpovídat zásuvce. Zástrčky nikdy žádným způsobem neupravujte. Neupravované zástrčky a odpovídající zásuvka snižují nebezpečí úrazu elektrickým proudem.

7. Při používání zařízení se vyhýbejte tělesnému kontaktu s uzemněnými předměty, např. potrubím, radiátory, mikrovlnnými troubami, sporáky a chladničkami. V případě uzemnění vašeho těla hrozí zvýšené nebezpečí úrazu elektrickým proudem.

8. Nenamáhejte napájecí kabel. Nikdy nepřenášejte zařízení za kabel ani za něj při vytahování ze zásuvky netahejte. Dbejte, aby napájecí kabel nepříšel do styku s teplem, olejem, ostrými hranami nebo pohyblivými díly. Poškozené nebo zamotané napájecí kabely zvyšují nebezpečí úrazu elektrickým proudem.

9. Je-li externí kabel této lampy poškozen, musí být vyměněn za speciální kabel nebo kabel výhradně dostupný od výrobce či jeho servisního zástupce.

10. Nehled'te přímo do zdroje světla.

11. Nemanipulujte se zástrčkou s mokrýma nebo mastnýma rukama.

12. Zařízení vždy umístěte na rovný a stabilní povrch. Jinak může dojít k pádu.

13. Zařízení vždy postavte do vzpřímené polohy.

14. Světelný zdroj tohoto svítidla není vyměnitelný; jakmile světelný zdroj dosáhne konce své životnosti, musí se vyměnit celé svítidlo.

15. Neponechávejte napájecí kabel odpojený od zařízení, když je zapojen do zásuvky elektrické sítě. Může to způsobit úraz elektrickým proudem.

16. Nepoužívejte rukojet' k žádné jiné činnosti než prénášení zařizení (např. nepoužívejte k navíjení).

17. Nevystavujte zařízení jiskrám nebo korozivnímu prostředí.

18. Nezacházejte se zařízením hrubě. Když se zařízení vrátí do vzpřímené polohy ze sklopené polohy, může zasáhnout osobu a způsobit zranění.

Bezpečnostní výstrahy pro akumulátorové zařízení

Práce s akumulátorovým zařízením a péče o něj

1. Zamezte neúmyslnému uvedení do chodu. Před připojením akumulátoru, zvedáním či přenášením zařízení se ujistěte, že je přepínač ve vypnuté poloze. Přenášení zařízení s prstem na přepínači nebo připojování elektrického zařízení se zapnutým přepínačem může způsobit úraz.
2. Před nastavováním, výměnou příslušenství nebo uložením zařízení odpojte akumulátor od zařízení. Takováto preventivní bezpečnostní opatření snižují nebezpečí neúmyslného spuštění zařízení.
3. Nabíjení provádějte pouze pomocí nabíječky určené výrobcem. Nabíječka vhodná pro jeden typ akumulátoru může při použití s jiným akumulátorem vést ke vzniku nebezpečí požáru.

4. Zařízení používejte pouze s určenými akumulátory. Použití jiných akumulátorů může vyvolat nebezpečí zranění a požáru.

5. Pokud akumulátor nepoužíváte, udržujte jej mimo dosah jiných kovových předmětů, jako jsou kancelářské sponky, mince, klíče, hřebíky, šrouby nebo jiné malé kovové předměty, které mohou propojit svorky akumulátoru. Zkratování svorek akumulátoru může způsobit popáleniny nebo požár.

6. Při hrubém zacházení může z akumulátoru uniknout elektrolyt. Vyvarujte se styku s ním. Pokud dojde k náhodnému kontaktu, omyjte zasažené místo vodou. Pokud elektrolyt zasáhne oči, vyhledejte lékařskou pomoc. Elektrolyt uniklý z akumulátoru může způsobit podráždění nebo popálení pokožky.
7. Nepoužívejte poškozený nebo upravený akumulátor nebo zařízení. U poškozených nebo upravených akumulátorů může dojít k neočekávanému chování, které může mít za následek požár, výbuch nebo riziko poranění.
8. Akumulátor nebo zařízení nevystavujte ohni ani nadměrným teplotám. Při vystavení žáru ohně nebo teplotám nad 130 °C může dojít k výbuchu.
9. Postupujte dle pokynů pro nabíjení a akumulátor nebo zařízení nenabíjejte mimo teplotní rozsah specifikovaný v pokynech. Nesprávné nabíjení při teplotách mimo stanovený rozsah může poškodit akumulátor a zvýšit riziko požáru.
10. Výrobek nechte opravovat kvalifikovaným pracovníkem s použitím výhradně identických náhradních dílů. Tím zajistíte zachování bezpečnosti výrobku.
11. Nesnažte se zařízení či akumulátor nijak upravovat nebo opravovat s výjimkou postupů, které jsou uvedeny v návodu k použití a údržbě.

Důležitá bezpečnostní upozornění pro akumulátor

1. Před použitím akumulátoru si přečtěte všechny pokyny a varovné symboly na (1) nabíječce, (2) akumulátoru a (3) výrobku využívajícím akumulátor.
2. Akumulátor nerozebírejte ani do něj nezasahujte. Může dojít k požáru, nadměrnému zahřátí nebo výbuchu.
3. Pokud se příliš zkrátí provozní doba akumulátoru, přerušte okamžitě práci. V opačném případě existuje riziko přehřívání, popálení nebo dokonce výbuchu.
4. Budou-li vaše oči zasaženy elektrolytem, vypláchněte je čistou vodou a okamžitě vyhle-dejte lékařskou pomoc. Může dojít ke ztrátě zraku.
5. Akumulátor nezkratujte:

(1) Nedotýkejte se svorek žádným vodivým materiálem.
(2) Neskladujte akumulátor v nádobě s jinými kovovými předměty, jako jsou hřebíky, mince, apod.
(3) Nevystavuje akumulátor vodě a dešti. Zkrat akumulátoru může způsobit velký průtok proudu, přehřátí, možné popálení a dokonce i poruchu.

1. Neskladujte a nepoužívejte zařízení a akumulátor na místech, kde může teplota překročit 50 °C (122 °F).
2. Nespalujte akumulátor, ani když je vážně poškozen nebo úplně opotřeben. Akumulátor může v ohni vybuchnout.
3. Akumulátor nesmí být proražen hřebíkem, řezán, drcen, házen či upuštěn na zem, ani nesmí dojít k nárazu tvrdého předmětu do něj. Taková situace může způsobit požár, nadměrné zahřátí či výbuch.
4. Nepoužívejte poškozené akumulátory.
5. Obsažené lithium-ionotové akumulátory pod- léhají právním požadavkům na nebezpečné zboží. V případě komerční přepravy například externími dopravci je třeba dodržet zvláštní požadavky na balení a značení. Pro přípravu zboží k přepravě je nutná konzultace s odborníkem na nebezpečný materiál. Dodržujte také případné podrobnější národní předpisy. Odkryté kontakty přelepte izolační páskou či jinak zakryjte a akumulátory zabalte tak, aby se v balení nemohly pohybovat.
6. Při likvidaci akumulátoru jej vyjměte ze zařízení a zlikvidujte jej na bezpečném místě. Při likvidaci akumulátoru postupujte podle místních předpisů.
7. Akumulátor používejte pouze s výrobky specifikovanými společností Makita. Instalace akumulátoru do nevyhovujících výrobků může způsobit požár, nadměrné zahřívání, explozi nebo únik elektrolytu.
8. Není-li zařízení používáno po delší dobu, je nutné z něj vyjmout akumulátor.
9. Během a po použití se může akumulátor zahřát, což může způsobit popáleniny nebo podráždění. Při manipulaci s horkými akumulátory dávejte pozor.
10. Nedotýkejte se koncovky zařízení ihned po použití, protože ta může být horká a způsobit popáleniny.
11. Do koncovek, otvorů a zdířek na akumulátoru se nesmí dostat piliny, prach nebo jiné nečistoty. Mohlo by tím dojít ke zhoršení výkonu nebo poruše zařízení či akumulátoru.
12. Jestliže zařízení není zkonstruováno tak, že jej lze používat v blízkosti vysokého elektrického napětí, nepoužívejte akumulátor poblíž vedení s vysokým elektrickým napětím. Mohlo by tím dojít k poruše či selhání zařízení či akumulátoru.
13. Akumulátor uchovávejte mimo dosah dětí.

⚠UPOZORNĚNÍ: Používejte pouze originální akumulátory Makita. Používání neoriginálních nebo upravených akumulátorů Makita může způsobit explozi akumulátoru a následný požár, zranění a jiné poškození. Zaniká tím také záruka společnosti Makita na zařízení a nabíječku Makita.

Tipy k zajištění maximální životnosti akumulátoru

1. Akumulátor nabijte dříve, než dojde k jeho úplnému vybití. Pokud si povšimnete sníženého výkonu zařízení, vždy jej zastavte a dobijte akumulátor.
2. Nikdy nenabíjejte úplně nabitý akumulátor. Přebíjení zkracuje životnost akumulátoru.
3. Akumulátor dobíjejte při pokojové teplotě od 10 °C do 40 °C (50 °F až 104 °F). Před nabíjením nechejte horký akumulátor zchladnout.
4. Když není akumulátor používán, vyjměte ho ze zařízení či nabíječky.
5. Pokud se akumulátor delší dobu nepoužívá (déle než šest měsíců), je nutno jej dobít.

SERVIS

1. Servis tohoto zařízení smí provádět pouze kvalifikovaní servisní technici. Servis nebo údržba provedená nekvalifikovanými osobami může způsobit nebezpečí zranění.
2. Při opravách zařízení používejte pouze identické náhradní díly. Použití neověřených dílů nebo nedodržení postupů údržby může zapříčinit vznik nebezpečí elektrického šoku či zranění.
3. Zařízení nespalujte v ohni, i když je velmi poškozené. Akumulátor může v ohni vybuchnout. Zařízení zlikvidujte v souladu s platnými místními předpisy.

POPIS DÍLŮ

▶ Obr.1

1	Tlačítko změny osvětlené oblasti	2	Indikátor jasu	3	Tlačítko změny jasu
4	Tlačítko hlavního přepínače	5	Kontrolka akumulátoru	6	Rukojeť k přenášení
7	Otvor pro zámek	8	Kryt akumulátoru (akumulátor XGT)	9	Zámek krytu
10	Kryt akumulátoru (akumulátor LXT)	11	Tlačítko obnovy jističe	12	Vstup střídavého proudu
13	Zásuvka střídavého proudu	14	Hák pro napájecí kabel	15	Reflektor
16 Kryt zdířky 17 Napájecí kabel --

POZNÁMKA: Tvar vstupu střídavého proudu, zásuvky střídavého proudu a napájecího kabelu se liší v závislosti na státu.

POPIS FUNKCÍ

⚠UPOZORNĚNÍ: Před nastavováním zařízení nebo kontrolou jeho funkce se vždy přesvědčte, zda je vypnuté a je vyjmutý akumulátor.

Nasazení a sejmutí akumulátoru

⚠UPOZORNĚNÍ: Před vložením nebo vyjmutím akumulátoru vždy zařízení vypněte.
⚠UPOZORNĚNÍ: Při vložení či vyjmutí akumulátoru pevně držte zařízení i akumulátor. V opačném případě vám může zařízení nebo akumulátor vyklouznout z rukou a mohlo by dojít k jejich poškození či ke zranění.
⚠UPOZORNĚNÍ: Dávejte pozor, aby se vám prsty nezachytily mezi zařízení a akumulátor, když akumulátor vkládáte, nebo mezi zařízení a kryt akumulátoru, když kryt zavíráte.

Před instalací akumulátoru uvolněte zámek krytu a otevřete kryt akumulátoru.

▶ Obr.2: 1. Zámek krytu 2. Kryt akumulátoru

Při nasazování akumulátoru vyrovnejte jazýček na bloku akumulátoru s drážkou v krytu a zasuňte akumulátor na místo. Akumulátor zasuňte na doraz, až zacvakne na své místo. Poté zavřete kryt akumulátoru.

▶ Obr.3: 1. Tlačítko 2. Akumulátor

Chcete-li akumulátor vyjmout, vysuňte jej se současným přesunutím tlačítka na přední straně akumulátoru.

⚠ UPOZORNĚNÍ: Akumulátor vždy vkládejte zcela. Pokud tak neučiníte, může ze zařízení náhodně vypadnout a způsobit vám nebo osobám ve vašem okolí způsobí zranění.

⚠UPOZORNĚNÍ: Akumulátor nenasazujte násilím. Nelze-li akumulátor zasunout snadno, nevkládáte jej správně.

POZNÁMKA: Lze instalovat až 4 akumulátory, přestože zařízení používá k provozu pouze jeden akumulátor.

Indikace zbývající kapacity akumulátoru

Pouze pro akumulátory s diodovým ukazatelem

▶ Obr.4: 1. Kontrolky 2. Tlačitko kontroly

Stisknutím tlačítka kontroly na akumulátoru zjistíte zbývající kapacitu akumulátoru. Kontrolky indikátoru se na několik sekund rozsvítí.

Kontrolky Zbývající			kapacita
Svití Nesvití Bliká
			75 % až100 %
			50 % až 75 %
			25 % až 50 %
			0 % až 25 %
			Nabijteakumulátor.
↑↓			Došlo prav-děpodobněk porušeakumulátoru.

POZNÁMKA: Kapacita udávaná indikátorem se může mírně lišit od skutečné kapacity v závislosti na podmínkách používání a teplotě prostředí.

POZNÁMKA: První kontrolka (zcela vlevo) bude blikat, když je systém ochrany akumulátoru v provozu.

Kontrolka akumulátoru

Tyto kontrolky zobrazují používaný akumulátor a zbývající kapacitu akumulátoru. Kontrolky odpovídají každému akumulátoru dle obrázku.

▶ Obr.5: 1. Kontrolka akumulátoru

Při zapnutí zařízení se rozsvítí kontrolky instalovaných akumulátorů.

Za několik sekund se rozsvítí kontrolka aktuálně používaného akumulátoru.

Barva kontrolky Kapacita akumulátoru
Zelená Zbývající kapacita	akumulátoru.
Červená Nulová kapacita akumulátoru.(Vybitý akumulátor)

Indikace zbývající kapacity akumulátoru

Po vybití používaného akumulátoru se zařízení automaticky přepne na jiný akumulátor.

Při přepnutí na akumulátor se rozsvítí kontrolky instalovaných akumulátorů.

Barva kontrolky Kapacita akumulátoru
Zelená Zbývající kapacita	akumulátoru.
Červená Nulová kapacita akumulátoru.(Vybitý akumulátor)

Po vybití všech akumulátorů začne kontrolka posledního akumulátoru blikat červeně.

Systém ochrany zařízení a akumulátoru

Zařízení je vybaveno systémem ochrany. Tento systém automaticky přeruší napájení, aby se prodloužila životnost zařízení a akumulátoru. Budou-li zařízení nebo akumulátor vystaveny některé z níže uvedených podmínek, zařízení se během provozu automaticky vypne.

Ochrana proti přetížení

Pokud se zařízením pracujete způsobem, který zapříčiní mimořádně vysoký odběr proudu, zařízení se automaticky a bez jakékoli signalizace zastaví. V takové situaci je nutné při stejnosměrném proudu vyjmout a nainstalovat akumulátor, nebo při střídavém proudu stisknout tlačitko obnovy jističe. Potom zařízení zapněte a obnovte činnost.

▶ Obr.6: 1. Tlačítko obnovy jističe

Ochrana proti přílišnému vybití

Když je kapacita akumulátoru nízká, zhasnou kontrolky LED s výjimkou jisté části dle obrázku. Po zhruba pěti až deseti minutách se systém automaticky vypne. V takovém případě je nutné vyjmout akumulátor ze zařízení a nabít ho.

▶ Obr.7

Samovyrovnávací konstrukce

Zařízení je schopno se vrátit ze sklopené polohy, pokud je úhel od kolmé polohy 80 stupňů nebo menší. Vzpřímený úhel zařízení se liší dle podmínek půdy a použitého napájení.

▶ Obr.8

Otvor pro zámek

Jako opatření proti krádeži akumulátoru je k dispozici otvor pro zámek.

▶ Obr.9: 1. Otvor pro zámek

PRÁCE S NÁŘADÍM

⚠ UPOZORNĚNÍ: Toto zařízení je určeno k použití v komerčním sektoru. Nepoužívejte zařízení pro domácí účely.

Zapnutí/vypnutí zařízení

Stiskněte tlačitko hlavního přepínače a zapněte zařízení. Opětovným stisknutím tlačitka hlavního přepínače zařízení vypnete.

▶ Obr.10: 1. Tlačítko hlavního přepínače

POZNÁMKA: Zařízení se zapne ve stejném režimu, ve kterém bylo naposledy.

Změna jasu

Stiskněte tlačítko změny jasu, když je zařízení v provozu. Jas se sníží při každém stisknutí tlačítka změny jasu. Když je lampa nastavena na nejnižší jas, stisknutí tlačítka vrátí úroveň jasu na maximum.

▶ Obr.11: 1. Tlačítko změny jasu

Změna osvětlené oblasti

Stiskněte tlačitko změny osvětlené oblasti, když je zařízení v provozu.

▶ Obr.12: 1. Tlačítko změny osvětlené oblasti

Osvětlená oblast se změní každým stisknutím tlačítka, viz obrázek.

▶ Obr.13

Použití se střídavým proudem

⚠️VAROVÁNÍ: Je-li poškozená napájecí šňůra nebo zástrčka, zařízení nikdy nepoužívejte.
⚠️VAROVÁNÍ: Nemanipulujte se zástrčkou s mokrýma nebo mastnýma rukama.
⚠VAROVÁNÍ: Neponechávejte napájecí kabel odpojený od zařízení, když je zapojen do elektrické sítě. Malé děti by si mohly strčit zástrčku pod napětím do pusy a způsobit si zranění.
⚠️VAROVÁNÍ: Nedávejte zástrčku nebo kabel pod napětím do pusy. Může to způsobit úraz elektrickým proudem.
⚠️VAROVÁNÍ: Ujistěte se, že jmenovité napětí zásuvky elektrické sítě odpovídá napětí zařízení.
⚠️VAROVÁNÍ: Zapojená zásuvka musí být uzemněna.

Používáte-li zařízení se střídavým proudem, použijte napájecí kabel dodaný s ním.

Zasuňte zástrčku do vstupu pro střídavý proud na zařízení a poté zasuňte druhý konec do zásuvky.

▶ Obr.14: 1. Napájecí kabel 2. Kryt zdířky (vstup střídavého proudu) 3. Zástrčka (pro zařízení) 4. Zástrčka (pro zásuvku)

⚠UPOZORNĚNÍ: Nejprve zasuňte zástrčku do zařízení, teprve poté zasuňte druhý konec do zásuvky.
⚠UPOZORNĚNÍ: Když není napájecí kabel zapojen, vždy pevně zavřete kryt zdířky.

POZNÁMKA: I když je zařízení nastaveno na režim stejnosměrného proudu, při zapojení napájecího kabelu se automaticky přepne do režimu střídavého proudu.

POZNÁMKA: Zdroj střídavého proudu nenabíjí akumulátor vložený do zařízení.

POZNÁMKA: Tvar vstupu střídavého proudu, zásuvky střídavého proudu a napájecího kabelu se liší v závislosti na státu.

Vzájemné propojení

⚠UPOZORNĚNÍ: K zásuvce střídavého proudu nepřipojujte žádné další zařízení než ML010G.
⚠ UPOZORNĚNÍ: Vždy používejte napájecí kabel dodaný se zařízením.
⚠ UPOZORNĚNÍ: Nepřipojujte vzájemně zařízení v počtu, který přesahuje maximální počet vzájemně propojitelných zařízení uvedený v návodu.

Pokud používáte zařízení vzájemně propojené s jiným zařízením, připojte je pomocí napájecího kabelu. Zasuňte zástrčku do vstupu střídavého proudu na zařízení, které má být napájeno, poté vložte druhý konec do zásuvky střídavého proudu na zařízení, které má napájet.

▶ Obr.15: 1. Zásuvka střídavého proudu

POZNÁMKA: Když používáte vzájemně propojená zařízení, činnosti jako zapnutí/vypnutí, změna jasu a změna osvětlené oblasti nejsou propojené. Je nutné obsluhovat každé zařízení samostatně.

Organizace napájecího kabelu

Pevně omotejte napájecí kabel kolem háku pro napájecí kabel.

▶ Obr.16: 1. Napájecí kabel 2. Hák pro napájecí kabel

ÚDRŽBA

⚠ UPOZORNĚNÍ: Před zahájením kontroly nebo údržby zařízení se vždy ujistěte, zda je vypnuté, odpojené ze zásuvky a zda je vyjmut akumulátor.

POZOR: Nikdy nepoužívejte benzín, benzen, ředidlo, alkohol či podobné prostředky. Mohlo by tak dojít ke změnám barvy, deformacím či vzniku prasklin.

K zachování BEZPEČNOSTI a SPOLEHLIVOSTI výrobku musí být opravy a veškerá další údržba či seřizování prováděny autorizovanými nebo továrními servisními středisky společnosti Makita s využitím náhradních dílů Makita.

⚠UPOZORNĚNÍ: Pro nářadí Makita popsané v tomto návodu doporučujeme používat následující příslušenství a nástavce. Při použití jiného příslušenství či nástavců může hrozit nebezpečí zranění osob. Příslušenství lze používat pouze pro stanovené účely.

Potřebujete-li bližší informace ohledně tohoto příslušenství, obraťte se na místní servisní středisko společnosti Makita.

- Originální akumulátor a nabíječka Makita

POZNÁMKA: Některé položky seznamu mohou být k nářadí příbaleny jako standardní příslušenství. Příbalené příslušenství se může v různých zemích lišit.

TEHNIČNI PODATKI
