Tipo di prodotto	Illuminazione da cantiere
Marca	Makita
Modello	ML010G
Flusso luminoso massimo	5 500 lumen
Livelli di luminosità	3 (5 500 lm / 3 000 lm / 1 500 lm)
Alimentazione	CA 100-240 V, 50/60 Hz o batteria Makita 14,4 V / 18 V / 36 V-40 V max
Numero di batterie compatibili	Fino a 4 (una utilizzata alla volta, commutazione automatica)
Autonomia (con BL4080F x2 e BL1860B x2)	15,0 h (5 500 lm) / 52,0 h (1 500 lm)
Numero max di dispositivi interconnetibili	8
Dimensioni (L x P x H)	490 mm x 490 mm x 814 mm
Peso netto (senza batteria né cavo)	14,1 kg
Grado di protezione (CC)	IP54
Grado di protezione (CA)	IP20
Temperatura di funzionamento	0 °C ~ 40 °C
Temperatura di stoccaggio	-20 °C ~ 60 °C
Zona di illuminazione regolabile	Sì, tramite pulsante di cambio zona
Sorgente luminosa	LED (non sostituibile, sostituzione dell'intero apparecchio)
Ingresso/uscita CA	Sì, con cavo di alimentazione e presa di rete
Funzione di raddrizzamento automatico	Sì, fino a 80° di inclinazione
Accessori inclusi	Cavo di alimentazione, coperchi batteria, maniglia di trasporto

Domande frequenti - ML010G MAKITA

Quali batterie sono compatibili con il Makita ML010G?

Il ML010G accetta le batterie Makita 14,4 V (BL14xx), 18 V (BL18xx) e 36 V-40 V max (BL40xx). I caricabatterie adatti sono DC18RC, DC40RA, ecc. Utilizzare solo le batterie e i caricabatterie elencati nel manuale.

Come cambiare la luminosità dell'illuminazione?

Premere il pulsante Cambio luminosità quando l'apparecchio è acceso. La luminosità passa da 5 500 lm a 3 000 lm poi a 1 500 lm, e torna al massimo dopo il livello più basso.

Posso usare l'apparecchio contemporaneamente a rete e a batteria?

No, l'apparecchio passa automaticamente all'alimentazione CA se il cavo è inserito, ma la batteria inserita non viene ricaricata dalla corrente di rete.

Come pulire il Makita ML010G?

Prima di qualsiasi pulizia, spegnere l'apparecchio, scollegare il cavo e rimuovere la batteria. Utilizzare un panno asciutto o leggermente umido. Non usare mai benzina, solventi o alcol.

Cosa fare se la batteria è esaurita?

Se sono installate più batterie, l'apparecchio passa automaticamente su una batteria carica. Se tutte le batterie sono esaurite, l'indicatore lampeggia in rosso. Rimuovere la batteria e ricaricarla.

L'apparecchio è impermeabile?

In uso a batteria, il grado di protezione è IP54 (protetto da spruzzi d'acqua e polvere). A rete, è IP20 (non impermeabile). Non utilizzarlo sotto la pioggia o in luoghi umidi quando è collegato alla rete.

Posso sostituire i LED da solo?

No, i LED non sono sostituibili singolarmente. Se arrivano a fine vita, l'intero apparecchio deve essere sostituito. Affidare qualsiasi riparazione a un centro autorizzato Makita.

Come interconnettere più dispositivi ML010G?

Utilizzare il cavo di alimentazione fornito per collegare l'uscita CA di un dispositivo all'ingresso CA di un altro. Fino a 8 dispositivi possono essere interconnessi. Ogni dispositivo si comanda individualmente.

Qual è la durata di funzionamento in modalità bassa?

Con due batterie BL4080F (36 V) e due BL1860B (18 V), l'autonomia è di circa 52 ore a 1 500 lumen.

Come usare la funzione di raddrizzamento automatico?

L'apparecchio può raddrizzarsi autonomamente da una posizione inclinata fino a 80° rispetto alla verticale. L'angolo effettivo dipende dal terreno e dall'alimentazione. Posizionarlo su una superficie stabile.

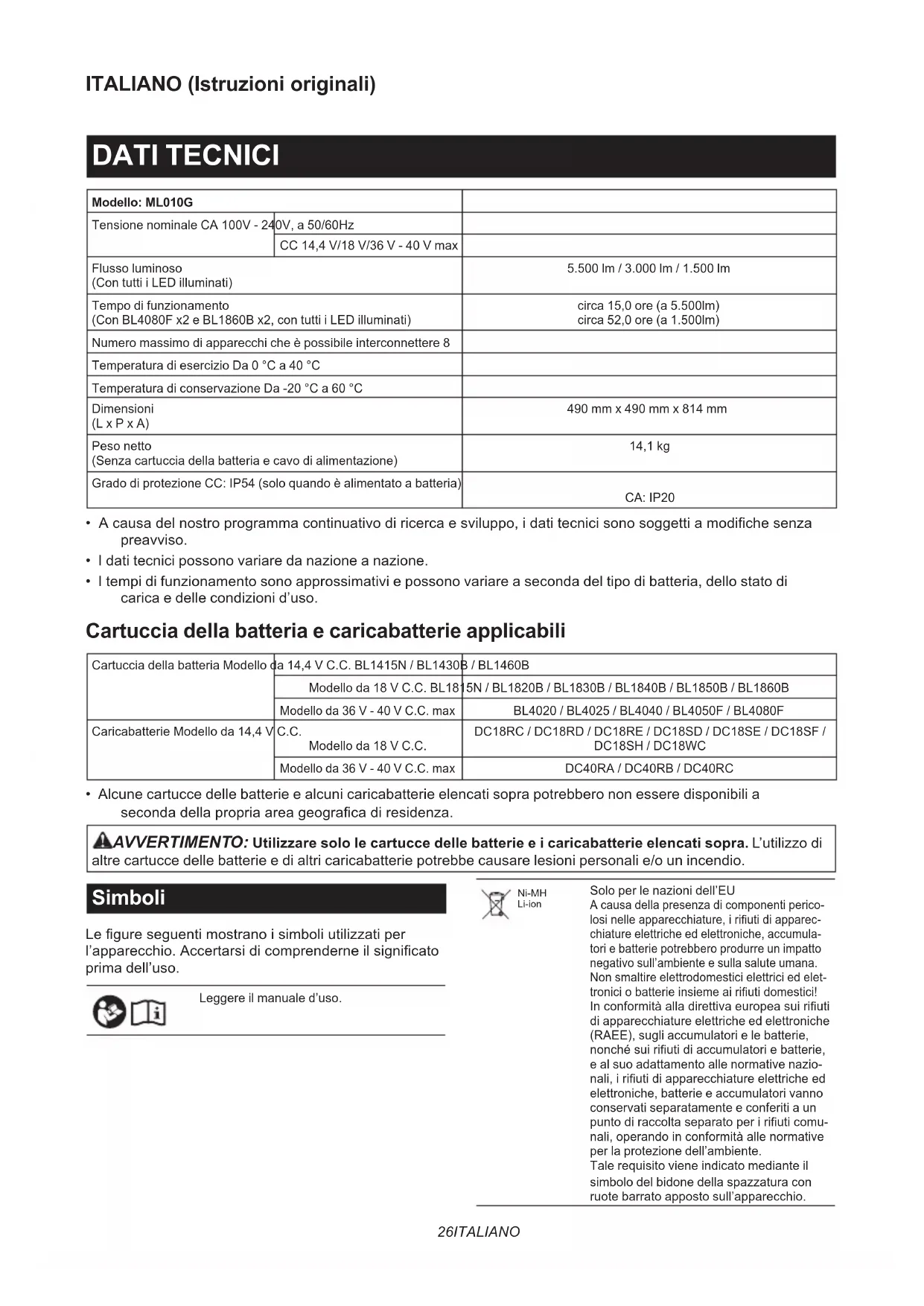

MANUALE UTENTE ML010G MAKITA

Modello: ML010G
Tensione nominale CA 100V - 24	0V, a 50/60Hz
	CC 14,4 V/18 V/36 V - 40 V max
Flusso luminoso(Con tutti i LED illuminati)		5.500 lm / 3.000 lm / 1.500 lm
Tempo di funzionamento(Con BL4080F x2 e BL1860B x2, con tutti i LED illuminati)		circa 15,0 ore (a 5.500lm)circa 52,0 ore (a 1.500lm)
Numero massimo di apparecchi che è possibile interconnettere 8
Temperatura di esercizio Da 0 °C a 40 °C
Temperatura di conservazione Da -20 °C a 60 °C
Dimensioni(L x P x A)		490 mm x 490 mm x 814 mm
Peso netto(Senza cartuccia della batteria e cavo di alimentazione)		14,1 kg
Grado di protezione CC: IP54 (solo quando è alimentato a batteria)		CA: IP20

- A causa del nostro programma continuativo di ricerca e sviluppo, i dati tecnici sono soggetti a modifiche senza preavviso.

- I dati tecnici possono variare da nazione a nazione.

- I tempi di funzionamento sono approssimativi e possono variare a seconda del tipo di batteria, dello stato di carica e delle condizioni d'uso.

Cartuccia della batteria e caricabatterie applicabili

Cartuccia della batteria Modello da 14,4 V C.C. BL1415N / BL1430B / BL1460B
Caricabatterie Modello da 14,4 V	C.C.	DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH / DC18WC
	Modello da 18 V C.C.
	Modello da 36 V - 40 V C.C. max	DC40RA / DC40RB / DC40RC

• Alcune cartucce delle batterie e alcuni caricabatterie elencati sopra potrebbero non essere disponibili a seconda della propria area geografica di residenza.

⚠AVVERTIMENTO: Utilizzare solo le cartucce delle batterie e i caricabatterie elencati sopra. L'utilizzo di altre cartucce delle batterie e di altri caricabatterie potrebbe causare lesioni personali e/o un incendio.

Simboli

Le figure seguenti mostrano i simboli utilizzati per l'apparecchio. Accertarsi di comprenderne il significato prima dell'uso.

Leggere il manuale d'uso.

Ni-MH Li-ion

Solo per le nazioni dell'EU

A causa della presenza di componenti pericolosi nelle apparecchiature, i rifiuti di apparecchiature elettriche ed elettroniche, accumulatori e batterie potrebbero produrre un impatto negativo sull'ambiente e sulla salute umana. Non smaltire elettrodomestici elettrici ed elettronici o batterie insieme ai rifiuti domestici! In conformità alla direttiva europea sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), sugli accumulatori e le batterie, nonché sui rifiuti di accumulatori e batterie, e al suo adattamento alle normative nazionali, i rifiuti di apparecchiature elettriche ed elettroniche, batterie e accumulatori vanno conservati separatamente e conferiti a un punto di raccolta separato per i rifiuti comunali, operando in conformità alle normative per la protezione dell'ambiente.

Tale requisito viene indicato mediante il simbolo del bidone della spazzatura con ruote barrato apposto sull'apparecchio.

	Adottare cura e attenzione particolari.
	Radiazione ottica (UV e IR).Ridurre al minimo l'esposizione degli occhi o della pelle.
	Non fissare lo sguardo sulla lampada accesa.
	Utilizzare una schermatura appropriata o una protezione per gli occhi.
	Non utilizzare l'elettrodomestico sotto la pioggia, la neve, in condizioni di umidità o di bagnato quando si intende utilizzarlo con l'alimentazione CA.
	Pulsante di riarmo dell'interruttore automatico.

Nota

Questo prodotto contiene fonti di luce con classi di efficienza energetica e .

Alimentazione

L'utensile va collegato esclusivamente a una fonte di alimentazione con una tensione identica a quella indicata sulla targhetta di identificazione, e può venire fatto funzionare solo con alimentazione CA monofase. Questo utensile va collegato a terra durante l'uso, per proteggere l'operatore dalle scosse elettriche. Utilizzare esclusivamente cavi di prolunga tripolari dotati di spine tripolari con messa a terra, nonché prese elettriche tripolari compatibili con la spina dell'utensile.

AVVERTENZE DI SICUREZZA

ISTRUZIONI DI SICUREZZA IMPORTANTI

!AVVERTIMENTO: Leggere tutte le avvertenze relative alla sicurezza e tutte le istruzioni. La man-cata osservanza delle avvertenze e delle istruzioni può risultare in scosse elettriche, incendi e/o gravi lesioni personali.

LEGGERE E SEGUIRE TUTTE LE ISTRUZIONI DI SICUREZZA.

1. Quando l'apparecchio non è in uso, effettuare sempre le seguenti operazioni: spegnerlo e scollegarlo dall'alimentazione elettrica o rimuovere la cartuccia della batteria.
2. Non coprire la lampada, né intasare l'apertura di ventilazione dell'apparecchio con panni o cartone, e così via. In caso contrario, l'apparecchio potrebbe causare una fiamma.

3. Non utilizzare l'elettrodomestico sotto la pioggia, la neve, in condizioni di umidità o di bagnato quando si intende utilizzarlo con l'alimentazione CA.

4. Non esporre l'elettrodomestico a pioggia intensa o neve. Non lavarlo mai in acqua. In caso contrario, l'acqua potrebbe penetrare nell'elettrodomestico e causare un guasto.

5. Non utilizzare l'apparecchio in atmosfere esplosive, ad esempio in presenza di liquidi, gas o polveri infiammabili.
6. Le spine dell'apparecchio devono essere compatibili con la presa elettrica. Non modificare mai le spine in alcun modo. L'utilizzo di spine non modificate e di una presa elettrica che sia del tipo corrispondente riduce il rischio di scosse elettriche.
7. Quando si utilizza l'apparecchio, evitare il contatto del corpo con superfici collegate a massa o messe a terra, quali tubazioni, radiatori, forni a microonde o frigoriferi. Qualora il corpo dell'operatore venga collegato a massa o messo a terra, sussiste un maggior rischio di scosse elettriche.
8. Non sottoporre il cavo a utilizzi impropri. Non utilizzare mai il cavo per trasportare, tirare o scollegare dall'alimentazione elettrica l'apparecchio. Tenere il cavo lontano da fonti di calore, olio, bordi affilati o parti mobili. Cavi danneggiati o attorcigliati incrementano il rischio di scosse elettriche.
9. Qualora il cavo flessibile esterno o il cavo di questo apparecchio per illuminazione venga danneggiato, deve essere sostituito da un cavo speciale o da un cavo disponibile esclusivamente presso il produttore o un suo centro di assistenza.
10. Non fissare lo sguardo direttamente sulla fonte di luce.
11. Non maneggiare la spina con le mani bagnate o sporche di grasso.
12. Posizionare sempre l'apparecchio su una sede piana e stabile. In caso contrario, potrebbe verificarsi un incidente dovuto alla caduta.
13. Collocare sempre l'apparecchio in posizione verticale.
14. La fonte di luce di questo apparecchio per illuminazione non è sostituibile; quando la fonte di luce raggiunge la fine della sua vita utile, è necessario sostituire l'intero apparecchio per illuminazione.
15. Non lasciare il cavo di alimentazione scollegato dall'apparecchio mentre viene fornita l'alimentazione da una presa elettrica. In caso contrario, si potrebbe causare una scossa elettrica.
16. Non utilizzare la maniglia da trasporto a scopi diversi dal trasporto dell'apparecchio, ad esempio per issarlo.
17. Non esporre l'apparecchio a scintille o atmosfera corrosiva, e così via.
18. Non maneggiare l'elettrodomestico in modo brusco. Quando l'elettrodomestico torna alla posizione verticale dalla posizione inclinata, potrebbe colpire una persona e causare lesioni personali.

Avvertenze di sicurezza relative agli elettrodomestici funzionanti a batteria

Uso e manutenzione degli elettrodomestici funzionanti a batteria

1. Evitare l'avvio accidentale. Accertarsi che l'interruttore sia nella posizione di spegnimento, prima di effettuare il collegamento alla batteria e di sollevare o trasportare l'elettrodomestico. Il trasporto dell'elettrodomestico con il dito appoggiato sull'interruttore o il collegamento all'alimentazione elettrica di un elettrodomestico con l'interruttore attivato favoriscono gli incidenti.
2. Scollegare la batteria dall'elettrodomestico prima di effettuare eventuali regolazioni, cambiare gli accessori o riporre l'elettrodomestico. Tali misure di sicurezza preventive riducono il rischio di avvio accidentale dell'elettrodomestico.
3. Ricaricare solo con il caricabatterie specificato dal produttore. Un caricabatterie appropriato per un tipo di batteria potrebbe creare un rischio di incendio, se utilizzato con un'altra batteria.
4. Utilizzare gli elettrodomestici esclusivamente con le batterie specificamente designate. L'utilizzo di qualsiasi altra batteria potrebbe creare un rischio di lesioni personali e di incendio.
5. Quando la batteria non è in uso, tenerla lon-tana da altri oggetti metallici, quali graffette, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici, che potrebbero fare contatto tra terminali diversi. Il cortocircuito dei terminali della batteria può causare ustioni o incendi.
6. In condizioni di uso improprio, la batteria potrebbe emettere un liquido: evitare il contatto con tale liquido. Qualora si verifichi un contatto accidentale con il liquido, lavare abbondantemente con acqua. Qualora il liquido entri in contatto con gli occhi, richiedere anche assistenza medica. Il liquido espulso dalla batteria può causare irritazioni o ustioni.
7. Non utilizzare una batteria o un elettrodomestico che siano danneggiati o che siano stati modificati. Batterie danneggiate o modificate potrebbero mostrare un comportamento imprevedibile che può risultare in incendi, esplosioni o nel rischio di lesioni personali.
8. Non esporre una batteria o un elettrodomestico al fuoco o a temperature eccessive. L'esposizione al fuoco o a temperature superiori ai 130 °C potrebbe causare un'esplosione.
9. Attenersi a tutte le istruzioni relative alla carica e non caricare la batteria o l'elettrodomestico al di fuori della gamma di temperature specificata nelle istruzioni. Una carica inappropriata o a temperature al di fuori della gamma specificata potrebbe danneggiare la batteria e incrementare il rischio di incendio.
10. Per l'assistenza tecnica, rivolgersi a un riparatore qualificato che utilizzi solo pezzi di ricambio identici. In tal modo, si garantisce che la sicurezza del prodotto venga preservata.
11. Non modificare né tentare di riparare l'elettrodomestico o la batteria, tranne per quanto indicato nelle istruzioni per l'uso e la manutenzione.

Istruzioni di sicurezza importanti per la cartuccia della batteria

1. Prima di utilizzare la cartuccia della batteria, leggere tutte le istruzioni e le avvertenze riportate (1) sul caricabatteria, (2) sulla batteria e (3) sul prodotto che utilizza la batteria.
2. Non smantellare né manomettere la cartuccia della batteria. In caso contrario, si potrebbe causare un incendio, calore eccessivo o un'esplosione.
3. Qualora il tempo di utilizzo si riduca eccessivamente, interrompere immediatamente l'utilizzo dell'utensile. In caso contrario, si può incorrere nel rischio di surriscaldamento, possibili ustioni e persino un'esplosione.
4. Qualora l'elettrolita entri in contatto con gli occhi, sciacquarli con acqua pulita e richiedere immediatamente assistenza medica. Questa eventualità può risultare nella perdita della vista.
5. Non cortocircuitare la cartuccia della batteria:

(1) Non toccare i terminali con alcun materiale conduttivo.
(2) Evitare di conservare la cartuccia della batteria in un contenitore insieme ad altri oggetti metallici quali chiodi, monete, e così via.
(3) Non esporre la cartuccia della batteria all'acqua o alla pioggia. Un cortocircuito della batteria può causare un grande flusso di corrente, un surriscaldamento, possibili ustioni e persino un guasto.

1. Non conservare e utilizzare l'elettrodomestico e la cartuccia della batteria in ubicazioni in cui la temperatura possa raggiungere o superare i 50°C.
2. Non incenerire la cartuccia della batteria anche qualora sia gravemente danneggiata o completamente esaurita. La cartuccia della batteria può esplodere se a contatto con il fuoco.
3. Non inchiodare, tagliare, schiacciare, lanciare o far cadere la cartuccia della batteria, né farla urtare con forza contro un oggetto duro. Questi comportamenti potrebbero risultare in un incendio, calore eccessivo o un'esplosione.
4. Non utilizzare una batteria danneggiata.
5. Le batterie a ioni di litio contenute sono soggette ai requisiti del regolamento sul trasporto di merci pericolose (Dangerous Goods Legislation).

Per trasporti commerciali, ad esempio da parte di terzi o spedizionieri, è necessario osservare dei requisiti speciali sull'imballaggio e sull'etichetta. Per la preparazione dell'articolo da spedire, è richiesta la consulenza di un esperto in materiali pericolosi. Attenersi anche alle normative nazionali, che potrebbero essere più dettagliate. Nastrare o coprire i contatti aperti e imballare la batteria in modo tale che non si possa muovere liberamente all'interno dell'imballaggio.

1. Quando si intende smaltire la cartuccia della batteria, rimuoverla dall'elettrodomestico e smaltirla in un luogo sicuro. Attenersi alle normative locali relative allo smaltimento della batteria.

2. Utilizzare le batterie esclusivamente con i prodotti specificati da Makita. L'installazione delle batterie in prodotti non compatibili potrebbe risultare in incendi, calore eccessivo, esplosioni o perdite di liquido elettrolitico.

3. Qualora l'elettrodomestico non venga utilizzato per un periodo di tempo pro-lungato, la batteria deve essere rimossa dall'elettrodomestico.
4. Durante e dopo l'uso, la cartuccia della batteria potrebbe assorbire calore, che può causare ustioni o ustioni a bassa temperatura. Fare attenzione a come si maneggiano le cartucce delle batterie estremamente calde.
5. Non toccare i terminali dell'elettrodomestico subito dopo l'uso, in quanto potrebbero diventare estremamente caldi al punto da causare ustioni.
6. Evitare di far incastrare schegge, polveri o terreno nei terminali, nei fori e nelle scanalature della cartuccia della batteria. In caso contrario, si potrebbero causare prestazioni scadenti o la rottura dell'elettrodomestico o della cartuccia della batteria.
7. A meno che l'elettrodomestico supporti l'uso in prossimità di linee elettriche ad alta tensione, non utilizzare la cartuccia della batteria in prossimità di linee elettriche ad alta tensione. In caso contrario, si potrebbe causare un malfunzionamento o la rottura dell'elettrodomestico o della cartuccia della batteria.
8. Tenere la batteria lontana dai bambini.

CONSERVARE LE PRESENTI ISTRUZIONI.

ATTENZIONE: Utilizzare esclusivamente batterie originali Makita. L'utilizzo di batterie Makita non originali, o di batterie che siano state alterate, potrebbe risultare nello scoppio della batteria, causando incendi, lesioni personali e danni. Inoltre, ciò potrebbe invalidare la garanzia Makita per l'elettrodomestico e il caricabatterie Makita.

Suggerimenti per preservare la durata massima della batteria

1. Caricare la cartuccia della batteria prima che si scarichi completamente. Smettere sempre di utilizzare l'elettrodomestico e caricare la cartuccia della batteria quando si nota che la potenza dell'elettrodomestico è diminuita.
2. Non ricaricare mai una cartuccia della batteria completamente carica. La sovraccarica riduce la vita utile della batteria.
3. Caricare la cartuccia della batteria a una temperatura ambiente compresa tra 10 °C e 40 °C. Lasciar raffreddare una cartuccia della batteria prima di caricarla.
4. Quando non si utilizza la cartuccia della batteria, rimuoverla dall'elettrodomestico o dal caricabatterie.
5. Caricare la cartuccia della batteria se non la si è utilizzata per un periodo di tempo prolungato (più di sei mesi).

ASSISTENZA

1. L'assistenza per l'elettrodomestico deve essere affidata solo a personale di assistenza qualificato. L'assistenza o la manutenzione effettuate da personale non qualificato potrebbero risultare nel rischio di lesioni personali.
2. Quando si intende effettuare interventi di assistenza su questo elettrodomestico, utilizzare esclusivamente pezzi di ricambio identici. L'uso di pezzi di ricambio non autorizzati o la mancata osservanza delle istruzioni di manutenzione potrebbero creare il rischio di scosse elettriche o lesioni personali.
3. Non incenerire questo elettrodomestico, anche qualora sia gravemente danneggiato. Le batterie possono esplodere, se a contatto con il fuoco. Smaltire l'elettrodomestico in conformità alle normative locali.

DESCRIZIONE DELLE PARTI

▶ Fig.1

1 Pulsante di variazione dell'area di illuminazione	2	Indicatore di luminosità	3	Pulsante di variazione della luminosità
4 Pulsante di accensione	5	Indicatore della batteria	6	Maniglia da trasporto
7 Foro per lucchetto 8 Sportellino delle batterie (batteria XGT)			9 Blocco dello sportellino
10 Sportellino delle batterie (batteria LXT)	11 Pulsante di riarmo dell'interruttore automatico		12 Presa elettrica di ingresso CA
13 Presa elettrica CA	14	Gancio per il cavo di alimentazione	15	Catarifrangente
16 Sportellino della presa	17	Cavo di alimentazione	-	-

NOTA: La forma della presa elettrica di ingresso CA, della presa elettrica CA e della spina del cavo di alimentazione varia da una nazione all'altra.

DESCRIZIONE DELLE FUNZIONI

ATTENZIONE: Accertarsi sempre che l'elettrodomestico sia spento e che la car-tuccia della batteria sia stata rimossa, prima di regolare o di controllare il funzionamento dell'elettrodomestico.

Installazione o rimozione della cartuccia della batteria

ATTENZIONE: Spegnere sempre l'elettrodomestico prima di installare o rimuovere la cartuccia della batteria.
ATTENZIONE: Mantenere saldamente l'eletrodomestico e la cartuccia della batteria, quando si intende installare o rimuovere la cartuccia della batteria. Qualora non si mantengano saldamente l'elettrodomestico e la cartuccia della batteria, questi ultimi potrebbero scivolare dalle mani e causare un danneggiamento dell'elettrodomestico e della cartuccia della batteria, nonché lesioni personali.
ATTENZIONE: Fare attenzione a non far restare intrappolate le dita tra l'apparecchio e la cartuccia della batteria quando si carica quest'ultima, nonché tra l'apparecchio e lo sportellino delle batterie quando si chiude quest'ultimo.

Per installare la cartuccia della batteria, sganciare il blocco dello sportellino, quindi aprire lo sportellino delle batterie.

▶ Fig.2: 1. Blocco dello sportellino 2. Sportellino delle batterie

Per installare la cartuccia della batteria, allineare la linguetta sulla cartuccia della batteria con la scanalatura nell'alloggiamento e farla scivolare in sede. Inserirla completamente fino a quando si innesta in sede con un piccolo scatto.

Quindi, chiudere lo sportellino delle batterie.

▶ Fig.3: 1. Pulsante 2. Cartuccia della batteria

Per rimuovere la cartuccia della batteria, farla scorrere via dall'elettrodomestico mentre si fa scorrere allo stesso tempo il pulsante sulla parte anteriore della cartuccia.

ATTENZIONE: Installare sempre la cartuccia della batteria fino in fondo. In caso contrario, potrebbe cadere accidentalmente dall'apparecchio, causando lesioni personali all'operatore o a chi gli è vicino.

ATTENZIONE: Non installare forzatamente la cartuccia della batteria. Qualora la batteria non si inserisca scorrendo agevolmente, vuol dire che non viene inserita correttamente.

NOTA: È possibile installare un massimo di 4 car-tucce delle batterie, anche se l'apparecchio utilizza una sola cartuccia della batteria per il funzionamento.

Indicazione della carica residua della batteria

Solo per cartucce delle batterie dotate di indicatore

▶ Fig.4: 1. Indicatori luminosi 2. Pulsante di controllo

Premere il pulsante di controllo sulla cartuccia della batteria per indicare la carica residua della batteria. Gli indicatori luminosi si illuminano per alcuni secondi.

Indicatori luminosi Carica			residua
Illuminato Spento		Lampeggiante
			Dal 75% al 100%
			Dal 50% al 75%
			Dal 25% al 50%
			Dallo 0% al 25%
			Caricare la batteria.
			La batteria potrebbe essersi guastata.

NOTA: A seconda delle condizioni d'uso e della temperatura ambiente, l'indicazione potrebbe variare leggermente rispetto alla carica effettiva.

NOTA: Il primo indicatore luminoso (all'estremità sinistra) lampeggia quando il sistema di protezione della batteria è in funzione.

Indicatore della batteria

Questi indicatori mostrano la batteria in uso o la carica residua delle batterie.

Gli indicatori corrispondono a ciascuna batteria, come indicato nella figura.

▶ Fig.5: 1. Indicatore della batteria

Indicazione della batteria in uso

Quando si accende l'elettrodomestico, gli indicatori delle batterie installate si illuminano.

Pochi secondi dopo, l'indicatore della batteria corrente- mente in uso si illumina.

Colore dell'indicatore Carica della batteria

Verde La batteria ha ancora carica residua.

Rosso Carica della batteria esaurita.(La batteria è completamente scarica)

Indicazione della carica residua della batteria

Quando la batteria in uso è completamente scarica, l'eletrodomestico passa automaticamente a un'altra batteria. Quando la batteria viene commutata, tutti gli indicatori delle batterie installate si illuminano.

Colore dell'indicatore Carica della batteria

Verde La batteria ha ancora carica residua.

Rosso Carica della batteria esaurita.(La batteria è completamente scarica)

Quando tutte le batterie sono completamente scariche, l'indicatore dell'ultima batteria lampeggia in rosso.

Sistema di protezione dell'elettrodomestico e della batteria

L'apparecchio è dotato di un sistema di protezione. Questo sistema interrompe automaticamente l'alimentazione per prolungare la vita utile dell'apparecchio e delle batterie. L'apparecchio si arresta automaticamente durante il funzionamento, qualora l'apparecchio stesso o la batteria vengano a trovarsi in una delle condizioni seguenti:

Protezione dal sovraccarico

Quando l'apparecchio viene utilizzato in modo tale da causare un assorbimento di corrente elevato in modo anomalo, l'apparecchio si arresta automaticamente senza alcuna indicazione. In questa circostanza, rimuovere e installare la cartuccia della batteria, quando si utilizza l'alimentazione CC, oppure premere il pulsante di riarmo dell'interruttore automatico, quando si utilizza l'alimentazione CA. Quindi, accendere l'apparecchio per ricominciare.

▶ Fig.6: 1. Pulsante di riarmo dell'interruttore automatico

Protezione dalla sovrascarica

Quando la carica della batteria diventa bassa, le luci a LED si spengono, fatta eccezione per una parte dei LED, come indicato nella figura. Quindi, dopo un periodo di tempo compreso tra cinque e dieci minuti circa, il sistema interrompe automaticamente l'alimentazione. In questa circostanza, rimuovere la cartuccia della batteria dall'apparecchio e caricarla.

▶ Fig.7

Design autoraddrizzante

L'elettrodomestico è in grado di raddrizzarsi dalla posizione inclinata, se l'angolazione è pari o inferiore a 80 gradi rispetto alla posizione perpendicolare. L'angolo di posizione verticale dell'elettrodomestico varia a seconda delle condizioni del suolo e della fonte di alimentazione da utilizzare.

▶ Fig.8

Foro per lucchetto

Per prevenire il furto delle cartucce delle batterie, è fornito un foro per un lucchetto.

▶ Fig.9: 1. Foro per lucchetto

FUNZIONAMENTO

ATTENZIONE: Questo apparecchio è destinato a usi commerciali. Non utilizzare l'apparecchio per usi domestici.

Accensione/spegnimento dell'apparecchio

Per accendere l'apparecchio, premere il pulsante di accensione. Per spegnere l'apparecchio, premere di nuovo il pulsante di accensione.

▶ Fig.10: 1. Pulsante di accensione

NOTA: L'apparecchio si accende nella stessa modalità impostata per ultima.

Variazione della luminosità

Premere il pulsante di variazione della luminosità mentre l'apparecchio è in funzione. La luminosità si riduce a ogni pressione del pulsante di variazione della luminosità. La luminosità torna al valore più elevato quando è in uso la luminosità più bassa.

▶ Fig.11: 1. Pulsante di variazione della luminosità

Variazione dell'area di illuminazione

Premere il pulsante di variazione dell'area di illuminazione mentre l'apparecchio è in funzione.

▶ Fig.12: 1. Pulsante di variazione dell'area di illuminazione

L'area di illuminazione cambia a ogni pressione del pulsante di variazione dell'area di illuminazione, come indicato nella figura.

▶ Fig.13

Utilizzo con alimentazione CA

⚠AVVERTIMENTO: Non utilizzare mai l'apparecchio quando il cavo o la spina sono danneggiati.

AVVERTIMENTO: Non maneggiare la spina con le mani bagnate o sporche di grasso.

⚠AVVERTIMENTO: Non lasciare il cavo di alimentazione scollegato dall'apparecchio mentre viene fornita l'alimentazione dalla rete elettrica. I bambini più piccoli potrebbero mettersi in bocca la spina sotto tensione e causare lesioni personali.

⚠AVVERTIMENTO: Non mettere in bocca la spina o il cavo sotto tensione. In caso contrario, si potrebbe causare una scossa elettrica.

AVVERTIMENTO: Accertarsi che la tensione nominale dell'alimentazione della rete elettrica corrisponda a quella dell'apparecchio.

⚠AVVERTIMENTO: Una presa elettrica che venga collegata deve essere dotata di messa a terra.

Quando si intende utilizzare l'apparecchio con alimentazione CA, utilizzare il cavo di alimentazione fornito in dotazione con l'apparecchio.

Inserire la spina nella presa elettrica di ingresso CA dell'apparecchio, quindi inserire l'altra estremità in una presa elettrica.

▶ Fig.14: 1. Cavo di alimentazione 2. Sportellino della presa (presa elettrica di ingresso CA) 3. Spina (per l'apparecchio) 4. Spina (per una presa elettrica)

ATTENZIONE: Accertarsi di inserire prima la spina nell'apparecchio, quindi inserire l'altra estremità in una presa elettrica.

ATTENZIONE: Chiudere sempre saldamente lo sportellino della presa quando il cavo di alimentazione non è collegato.

NOTA: Anche durante il funzionamento in modalità di alimentazione in CC, l'apparecchio viene commutato automaticamente sull'alimentazione CA, quando viene collegato il cavo di alimentazione.

NOTA: L'alimentazione CA non carica la batteria inserita nell'apparecchio.

NOTA: La forma della presa elettrica di ingresso CA, della presa elettrica CA e della spina del cavo di alimentazione varia da una nazione all'altra.

Utilizzo interconnesso

ATTENZIONE: Non collegare apparecchi diversi da un ML010G alla presa elettrica CA.
ATTENZIONE: Utilizzare sempre il cavo di alimentazione fornito in dotazione con l'apparecchio.
ATTENZIONE: Non interconnettere un numero di apparecchi superiore a quello che è possibile interconnettere secondo quanto specificato nelle istruzioni.

Quando si Intende utilizzare l'elettrodomestico interconnesso con altri elettrodomestici, collegarli con il cavo di alimentazione.

Inserire la spina nella presa elettrica di ingresso CA dell'apparecchio da alimentare, quindi inserire l'altra estremità nella presa elettrica CA dell'apparecchio che deve fornire l'alimentazione.

▶ Fig.15: 1. Presa elettrica CA

NOTA: Quando si utilizzano apparecchi interconnessi, le operazioni quali accensione o spegnimento, variazione della luminosità e variazione dell'area di illuminazione non sono collegate. È necessario utilizzare i controlli di ciascun apparecchio.

Organizzazione del cavo di alimentazione

Avvolgere saldamente il cavo di alimentazione intorno all'apposito gancio.

▶ Fig.16: 1. Cavo di alimentazione 2. Gancio per il cavo di alimentazione

MANUTENZIONE

ATTENZIONE: Prima di tentare di eseguire interventi di ispezione o manutenzione, accertarsi sempre che l'elettrodomestico sia spento, scollegato dalla presa elettrica, e che la cartuccia della batteria sia stata rimossa.

AVVISO: Non utilizzare mai benzina, benzene, solventi, alcol o altre sostanze simili. In caso contrario, si potrebbero causare scolorimenti, deformazioni o crepe.

Per preservare la SICUREZZA e l'AFFIDABILITÀ del prodotto, le riparazioni e qualsiasi altro intervento di manutenzione e di regolazione devono essere eseguiti da un centro di assistenza autorizzato Makita, utilizzando sempre ricambi Makita.

ACCESSORI OPZIONALI

ATTENZIONE: Questi accessori o componenti aggiuntivi sono consigliati per l'uso con l'utensile Makita specificato nel presente manuale. L'impiego di altri accessori o componenti aggiuntivi può costituire un rischio di lesioni alle persone. Utilizzare gli accessori o i componenti aggiuntivi solo per il loro scopo prefissato.

Per ottenere ulteriori dettagli relativamente a questi accessori, rivolgersi a un centro di assistenza Makita.

- Batteria e caricabatterie originali Makita

NOTA: Alcuni articoli nell'elenco potrebbero essere inclusi nell'imballaggio dell'utensile come accessori standard. Tali articoli potrebbero variare da nazione a nazione.

TECHNISCHE GEGEVENS

ACCESORIOS OPCIONALES
