MANUALE UTENTE ML009G MAKITA

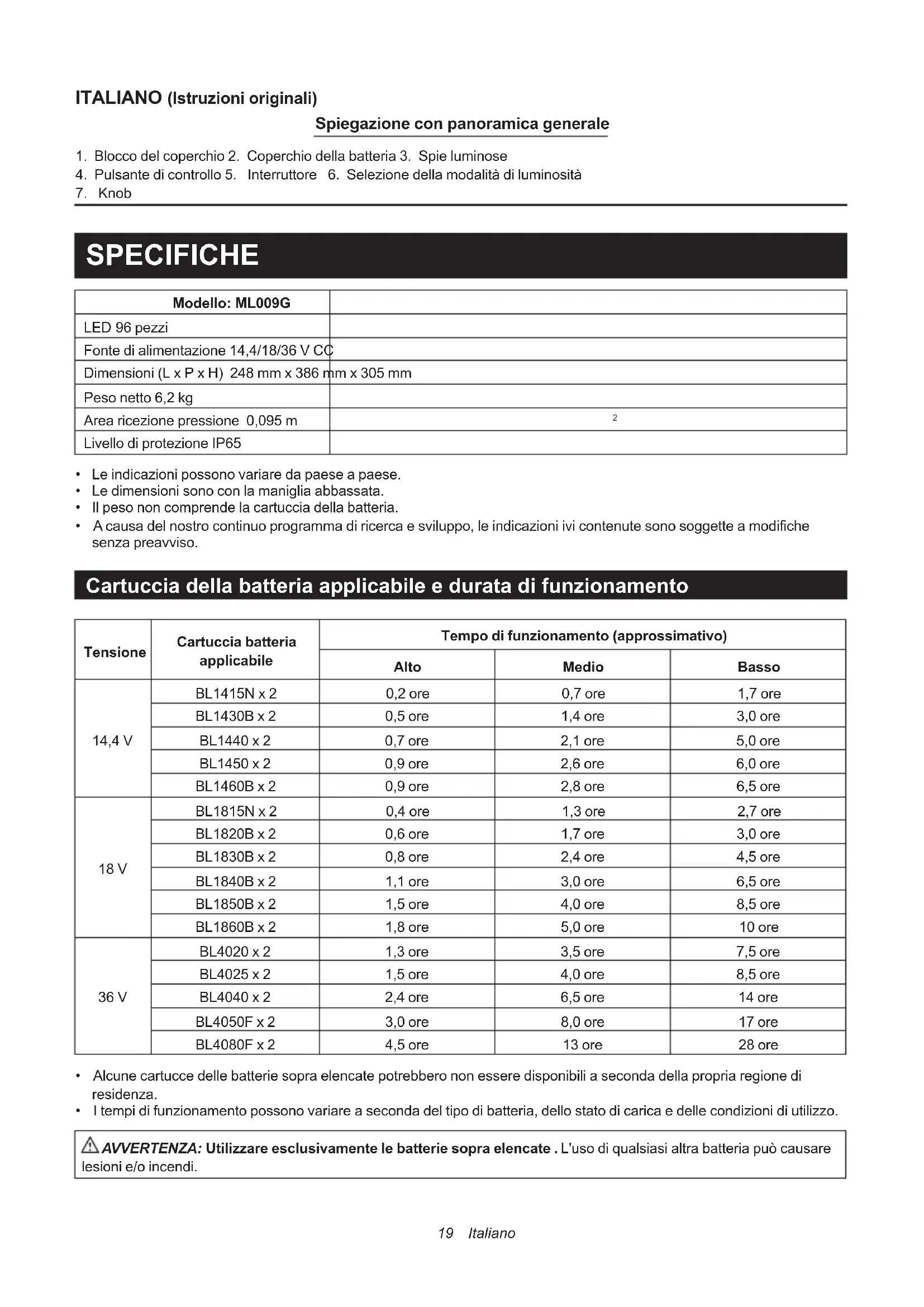

ITALIANO (Istruzioni originali)

Spiegazione con panoramicica generale

1. Blocco del coperchio 2. Coperchio della batteria 3. Spie luminose
2. Pulsante di controllo 5. Interruttore 6. Sezione della modalità di luminosità
3. Knob

SPECIFICHE

Modello: ML009G
LED 96 pezzi
Fonte di alimentazione 14,4/18/36 V CC
Dimensioni (L x P x H) 248 mm x 386 mm x 305 mm
Peso netto 6,2 kg
Area ricezione pressione 0,095 m	2
Livello di protezione IP65

• Leindicazioni possono variare da paese a paese.
• Le dimensioni sono con la maniglia abbassata.
• Il peso non comprende la cartuccia della batteria.
• A causa del nostro continuo programma di ricerca e sviluppo, leindicazioni ivi contenate sono soggette a modifiche,.
  senza preavviso.

Cartuccia della batteria applicabile e durata di funzionamento

Tensione	Cartuccia batteria applicabile	Tempo di funzionamento (approssimativo)
		Alto	Medio	Basso
14,4 V	BL1415N x 2	0,2 ore	0,7 ore	1,7 ore
	BL1430B x 2	0,5 ore	1,4 ore	3,0 ore
	BL1440 x 2	0,7 ore	2,1 ore	5,0 ore
	BL1450 x 2	0,9 ore	2,6 ore	6,0 ore
	BL1460B x 2	0,9 ore	2,8 ore	6,5 ore
18 V	BL1815N x 2	0,4 ore	1,3 ore	2,7 ore
	BL1820B x 2	0,6 ore	1,7 ore	3,0 ore
	BL1830B x 2	0,8 ore	2,4 ore	4,5 ore
	BL1840B x 2	1,1 ore	3,0 ore	6,5 ore
	BL1850B x 2	1,5 ore	4,0 ore	8,5 ore
	BL1860B x 2	1,8 ore	5,0 ore	10 ore
36 V	BL4020 x 2	1,3 ore	3,5 ore	7,5 ore
	BL4025 x 2	1,5 ore	4,0 ore	8,5 ore
	BL4040 x 2	2,4 ore	6,5 ore	14 ore
	BL4050F x 2	3,0 ore	8,0 ore	17 ore
	BL4080F x 2	4,5 ore	13 ore	28 ore

• Alcune cartucce delle batterie sopra elencate potrebbero non essere disponibili a seconda della propria regione di residenza.
  I tempi di funzionamento possono varie a seconda del tipo di batteria, dello stato di carica e delle condizioni di utilizzo.

AVERTENZA: Utilizzato esclusivamente le batterie sopra elencate. L'uso di qualsiasi altra batteria cui potà causare i rioni e/o incendi.

Simboli

Di seguito sono riportati i symboli utilizzati per l'apparecchiatura.

Assicurarsi di averne compreso il significato prima dell'uso.

• Leggere il manuale di istruzioni.

• Solamente per i paesi dell'UE Per la presenza di componenti pericolosi all'interno dell'apparecchiatura, i rifiuti di apparecchiatura elettriche e elettroniche, accumulatori e batterie possono aver un impatto negativo sull'ambiente e sulla salute umana. Si prega di non smaltire gli apparecchi elettrici ed elettronici o batterie insieme ai rifiuti domestici! In accordo con la Direttiva europea relativa ai rifiuti di apparecchiatura elettriche ed elettroniche,agli accumulatori e batterie, rifiuti di accumulatori e batterie, nonché il loro adattamento alla legge nazionale, i rifiuti di apparecchiatura elettriche, batterie e accumulatori devono essere stoccati in maniera separata e segnati a un punto di raccolta separato per i rifiuti urbani, agenda rispettando le norme di tutela ambientale. Questo è indicato dal symbolo del cassetto con una barraosto sull'apparecchiatura.

• Radiazioni ottiche (UV e IR). Ridurre al minimo l'esposizioneagli occhi o alla pelle.

• Non fissare la lampada operatoria.
  Utilizzare una schermatura appropriata o una protezione per gli occhi.

• Prestare particolare attenzione!

ISTRUZIONI IMPORTANTI RELATIVE ALLA SICUREZZA

AVVERTENZA: Quando si utilizzato gli appearecchi, è necessario seguire sempre le precauzioni di sicurezza di base per ridurre il rischio di incendi, scosse elettriche e lesioni personali, tra cui le seguenti:

LEGGERETUTTELEISTRUZIONI.

1. Non guardare direttamente la luce o non suntare la luce versus gli occhi. Gli occhi possono esserne danneggiati.
2. Non coprire la lampada con panno, cartone, ecc. Ci o potrebbe provocare la formazione di una fiamma.
3. Proteggere l'apparecchio da pioggia o neve. Non lavarlo in acqua.
4. Non toccare l'interno dell'apparecchio pinzette, strumenti metallici, ecc.
5. Quando l'apparecchio non è in uso, spagnere sempre e rimuovere la batteria dall'apparecchio.

6. Non fare cadere l'apparecchio, non esporlo a urti, ecc.

7. Informazioni di sicurezza per apparecchi portatili a batteria.

8. Lo smaltimento delle batterie deve essere conforme alle normative locali sullo lo smaltimento dei materiali pericolosi.
   Non bruciare la batteria.
9. Informazioni supplementari per gli apparecchi di illuminazione.
10. La sorgente luminosa di quello apparecchio non è sostituibile, quando la sorgente luminosa raggiunge la fine del ciclo di vita, l'intero apparecchio deve essere sostituito.
11. Utilizzo e manutenzione dell'utensile a batteria.
12. AVVERTENZA: Leggere tutte le avventenze di sicurezza e le istruzioni. L'inosservanza delle avventenze e delle istruzioni cui po causare scosate elettriche, incendi e/o gravi lesioni.
13. Evitare l'avviamento accidentale. Accertarsi che l'interruttore sia in posizione off prima di collegare il pacco batteria, prelevare o trasportare l'apparecchio. Il trasporto dell'apparecchio con il dito sull'interruttore o dell'apparecchio energizzante che ha l'interruttore accesso, è indice di incidenti.
14. Scollegare il pacco batteria dall'apparecchio prima di effettuare regolazioni, cancellare gli accessori o riporre l'apparecchio. Tali misure di sicurezza preventive riducono il rischio di avviamento accidentale dell'apparecchio.
15. Ricaricare solo con il caricabatterie specificato dal produttore. Un caricabatterie adatto ad un tipo di batteria può creare il rischio di incendio se utilizzato con un altre tipo di batteria.
16. Utilizzare gli appearecchi solo con i pacchi batterie appositamente predisisti. L'uso di altri pacchi batteria,.
    puo create un rischio di lesioni e di incendio.
17. Quando il pacco batteria non viene utilizzato, tenerlo lontano da altri oggetti metallici, come graffette, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici, che possono effettuare un collegamento da un terminale all'alto. Il cortocircuito tra i terminali della batteria può essere uszioni o incendi.
18. In condizioni abusive, il liquido può essere espulso alla batteria; evitare il contatto. In caso di contatto accidentale, sciacquare con acqua. Se il liquido entra in contatto con gli occhi, consultrare inoltre un medico. Il liquido espulso alla batteria può causare irritazione o usioni.
19. Non utilizzato batterie o appearecchi danneggiati o modificati. Batterie danneggiate o modificate possono presentare un comportamento imprevedibile con seguente rischio di incendio, esplosione o rischio di lesionsi.
20. Non esporre un pacco batterie o un apparecchio al fuoco o a temperature eccessive. L'esposizione al fuoco o a temperature superiore a 130^ (265°F), vuo causare esplosione.
21. Seguire tutte le istruzioni di carica e non caricare il pacco batteria o l'apparecchio al di fuori dell'intervallo di temperatura specificato nelle istruzioni. Una carica impropria o a temperature al di fuori dell'intervallo di temperatura specificato più danneggiare la batteria e;aumentare il rischio di incendio.
22. Far eseguire la manutenzione da un riparatore qualificato utilizzato solo pezzi di ricambio identici. In quello modo si garantisce il mantenimento della sicurezza del prodotto.

23. Non modificare o tentare di riparare l'apparecchio o il pacco batteria se non come indicate nelle istruzioni per l'uso e la manutenzione.

24. Importanti istruzioni di sicurezza per la cartuccia della batteria.

25. Prima di utilizzare la cartuccia della batteria, leggere tutte le istruzioni e i segni di attenzione (1) sul caricabatterie, (2) sulla batteria e (3) sul prodotto che utilizes la batteria.
    Non smontare o manomettere la cartuccia della batteria. Puo provocare un incendio, un calore eccessivo o un'esplosione.
26. Se il tempo di funzionamento si è ridotto eccessivamente, interrompere immediatamente l'utilizzo Cio può comportare il rischio di surriscaldamento, possibili uszioni e persino un'esplosione.
27. Se l'elettrolito entra negli occhi, sciacquari con acqua pulita e consultare immediamente un medico. Ciò può comportare la perdita della vista.
28. Non causare il cortocircuito della cartuccia della batteria.
    Non conservare e usare l'apparecchio e la cartuccia della batteria in luoghi dove la temperatura può raggiungere o superare i 50^ (122°F).
29. Non inchiodare, tagliare, frantumare, schiacciare, lanciare, far cadere la cartuccia della batteria o colpire la cartuccia della batteria con un oggetturo. Ciò può provocare un incendio, un calore eccessivo o un'esplosione.
    Nonutilizzareunabatterydanneggiata.
30. Le batterieagliioni di litio sono soggette ai requisiti della legislazione sulle merci pericolose. Per i trasporti commerciali, ad esempio da parte di terzi, spedizionieri, devono essere rispettati i requisiti speciali per l'imballaggio e l'etichettatura. Per la preparazione dell'articolo da spedire è necessario consultare un esperto di materiali pericolosi. Si prega di osservare ancche le eventuali dispositions nazionali più dettagliate. Coprire con un nastro adesivo i contatti scoperti e imballare la batteria in modo tale che non possa muoversi nell'imballaggio.
31. Utilizzare le batterie solo con i prodotti indicati da Makita. L'installazione delle batterie su prodotti non conformi più provocare incendi, eccessivo calore, esplosione o perdita di elettrolita.
32. Se l'utensile non viene utilizzato per un lungo periodo di tempo, la batteria deve essere rimossa dall'utensile.
33. Durante e dopo l'uso, la cartuccia della batteria può assumere calore che può causare ustioni o ustioni a Bassa temperatura. Prestare attentione alla manipolazione delle cartucce a batteria calda.
34. Non toccare il terminale dell'utensile subito dopo l'uso perché potrebbe diventare abbastanza caldo da causare usioni.
35. Non lasciare che schegge, polvere o sporcizia si incastrino nei terminali, nei fori e nelle scanalature della cartuccia della batteria. Ciò più comportare prestazioni scadenti o il quasto dell'utensile o della cartuccia della batteria.
36. A meno che l'utensile non supporti l'uso in prossimità di linee elettriche ad alta tensione, non utilizzare la cartuccia della batteria in prossimità di linee elettriche ad alta tensione. Ciò più comportare malfunzionamenti o il guasto dell'utensile o della cartuccia della batteria.
37. Tenere la batteria lontano dai bambini.
38. Suggerimenti per mantenere la massima durata della batteria.

39. Caricare la cartuccia della batteria prima di scaricarla completeness. Spagnere sempre dell'apparecchio e ricaricare la cartuccia della batteria quando l'apparecchio在哪 un calo di potenza.
    Non ricaricare mai una batteria complemente carica. Una carica eccessiva riduce la durata della batteria.

40. Caricare la batteria a temperatura ambiente a 10^-40^ ( 50^-104^ ). Lasciare raffreddare una batteria calda prima di caricarla.

41. Quando non si utilizes la cartuccia della batteria, rimuoverla dall'utensile o dal caricabatterie.
42. Caricare la cartuccia della batteria se non viene utilizzata per un lungo periodo (più di sei mesi).

ATTENZIONE: Utilizzare solo batterie originali Makita.

L'uso di batterie non originali Makita, o di batterie che sono state alterate, cui provocare lo scoppio della batteria causando incendi, lesioni personali e danni. Si annullaanche la garanzia Makita per l'utensile e il caricabatterie Makita.

Conservare tutte le avventenze eistruzioni per la futura consulazione.

DESCRIZIONE FUNZIONALE

ATTENZIONE:

• Assicurarsi sempre che l'apparecchio sua spento e che la batteria sua stata rimossa prima di regolare o controllare il funzionamento dell'apparecchio.

Installazione o rimozione della batteria

ATTENZIONE:

• Tenere saldamente l'apparecchio e la cartuccia della batteria durante l'installazione o la rimozione della cartuccia della batteria.
  La mancata presa salda dell'apparecchio e della cartuccia della batteria può causare lo scivolamento delle mani e causare danni all'apparecchio e alla cartuccia della batteria e lesioni personali.
• Fare attenuation a non intrappolare le dita tra l'apparecchio e la cartuccia della batteria quando si carica la cartuccia della batteria e tra l'apparecchio e il coperchio della batteria quando si chiude il coperchio della batteria.

Per installare la cartuccia della batteria, rilasciare il blocco del coperchio e aprire il coperchio della batteria. (Fig. 1) Inserire la cartuccia della batteria. Allineare la linguetta della cartuccia batteria con la scanalatura dell'alloggiamento e inserirla in posizione. Inserirlo completamente fino a quando non si blocca in posizione con un piccolo clic. Quindi chiudere il coperchio della batteria.

Per rimuovere la cartuccia della batteria, farla scorrere dall'utensile facendo scorrere il pulsante sulla parte anteriore della cartuccia. (Fig. 2)

ATTENZIONE:

• Si prega di installare sempre la cartuccia della batteria completamente in posizione. In caso contrario, potrebbercadere accidentallymente dall'apparecchio, causando lesioni all'utente o alle persone che lo circondano.
• Non installare la cartuccia della batteria con la forza. Se la cartuccia non scorre fácilmente, non viene inserita correttamente.

NOTA: É possibile installare fino a due cartucce di batteria,anche se l'apparecchio utilizza una cartuccia di batteria per il funzionamento.

Indicazione della carica residua della batteria (Fig. 3)

(Solo per cartucce di batterie con indicatore)

Premere il pulsante di controllo sulla cartuccia della batteria per indicare la capacité residuala della batteria. Le spie si accendono per alcuni secondi.

Spie luminose			Capacità residua
Illuminato	Spento	Lampeggiante
			Dal 75% al 100%.
			Dal 50% al 75%.
			Dal 25% al 50%.
			Dal 0% al 25%.
			Caricare la batteria.
			La batteria potrebber non funzioniare correttamente.

NOTA:

• A seconda delle condizioni d'uso della temperatura ambiente, l'indicazione cui differire leggermente alla capacità effettiva.
• La prima spia (all'estrema sinistra) si accenderà quando il sistema di protezione della batteria funziona.

L'uso di batterie non originali Makita, o di batterie che sono state alterate, annullera la garanzia Makita per l'apparecchio e il caricabatterie Makita.

Accensione della selezione della modalità di luce e luminosità (Fig. 4)

1. Cambio: Premere l'interruttore una volta, la luce si accende (con la stessa modalità di luminosità dell'ultima impostazione). Premere nuovamente l'interruttore, la luce si spegne.
2. Selezione della modalità di luminosità: Sequenza di luminosità:
   Modo alto / Modo medio / Modo basso / Modo alto per gligni pressione quando la luce è accesa.

Sistema di protezione della batteria (Fig. 5)

L'apparecchio è dotato di un sistema di protezione della batteria per augmentare la durata. Quando la batteria si scarica, il LED si spegne ad eccezione di un LED come illustrato. Dopo circa cinque o dieci minuti, ilsystema si spegne automaticamente.

Protezione per il surriscaldamento

Quando l'apparecchio o la batteria si surriscaldano, si ferma in maniera automatica. Lasciar raffreddare il dispositorio prima di accenderlo di nuovo.

FUNZIONAMENTO

ATTENZIONE:

• Mettere sempre l'apparecchio in posizione piana e stabile. In caso contrario si può verificare un incidente di caduta.

Regolazione dell'angolo della luce (Fig. 6)

Allentare le manopole su entrambi i lati. Regolare l'angolo della luce (l'intervalto di regolazione è di 240^ ). Quindi serrare nuovamente le manopole.

ATTENZIONE:

Fare attenzione a non intrappolare le dita quando si regola l'angolo della luce.

Attaccare la pellicola antiriflesso (Fig. 8)

Accessorioropzionali

• Prima di incollare la pellicola antiriflesso, togliere lo sporco alla superficie della lente del dispositivo.
  Utilizzare una bottiglietta spray per bagnare bene la lente del disposativo e la superficie sulla quale è fissata la pellicola antiriflesso.
• Incollarlo al centro della lente del dispositivo.
• Utilizzare una spazzola o una spatola di gomma per far uscire le gocce d'aria o d'acqua presenti tra la pellicola e l'obiettivo.
• Dopo aver incollato, togliere eventuali gobce d'acqua utilizzando un panno asciutto.

Installazione del paralume (Fig. 9)

Accessorio opzionali

Agganciare la sporenza del paralume alla tacco del dispositivo come viene illustrato.

Uso con il treppiede (accessori opzionali) (Fig. 7)

ATTENZIONE:

• Leggere attendamente i manuali di istruzioni degli accessori prima di utilizzarli con la luce.

É possibile mettere la luce sul treppiede per facilitare l'opération.

ATTENZIONE:

• Non montare due di quosti apparecchi sul treppiede.
• Fare attenuationa non far cadere l'apparecchio durante il montaggio dell'apparecchio sul treppiede.
• Posizione are il treppiede su una superficie piana e stabile per evitare di cadere.
• Assicurarsi di prendere delle misure per prevenire delle cadute, come ad esempio posizionare dei sacchi di sabbia sulle gambe del treppiede. In caso contrario si può verificare incidente di caduta.
• Allargare al massimo le gambe del treppiede.
  Nonutilizzareiltreppiede se ilvento èforte.
• Assicurarsi che l'apparecchio sia fissato saldamente al treppiede.
• Rimuovere l'apparecchio quando si trasporta il treppiede o quando si ripiegano le gambe del treppiede.
• Fare attentzione a non farsi impigliare la mano nelle gambe del treppiede quando si chiude il treppiede.

MANUTENZIONE

ATTENZIONE:

• Prima di procedere a qualsiasi controlo o manutenzione, assicurarsi sempre che l'apparecchio sua spento e che la cartuccia della batteria sua stata rimossa.
• Non utilizzato mai benzina, benzina, benzina, diluenti, alcool o simili. Possocono verificarsi scolorimento, deformazioni o crepe.

Solo gli interventi di manutenzione descritti in quello manuale di istruzioni sono essere eseguiti dall'utente.

Qualsiasi altro intervento delve essere eseguito da centri di assistenza autorizzati Makita.

Pulizia

ATTENZIONE:

• Non lavare mai l'apparecchio in acqua.
  Pulire periodicamente l'esterno (corpo dell'apparecchio) dell'apparecchio con un panno inumidito con acqua e sapone.

ACCESSORI OPZIONALI

ATTENZIONE:

• Questi accessori o accessori sono raccomandati per l'uso con l'apparecchio Makita specificato in quello manuale. L'uso di qualsiasi altri accessorio o accessorio può comportare il rischio di lesioni alle persone. Utilizzare l'accessorio o l'accessorio o l'accessorio solo per lo scopo dichiarato.

Se avete bisogno di assistenza per maggiori dettagli su quosti accessori, rivolgetevi al centro di assistenza Makita di zona.

• Batteria e caricabatterie originali Makita
  Pellicola antiriflesso
• Paralume
• Treppiede [Codice: GM00002378]

NOTA:

• Alcuni articoli dell'elenco possono essere inclusi nella confezione dell'apparecchio come accessori standard. Possono differire da paese a paese.
