Тип продукта	Строительное освещение
Бренд	Makita
Модель	ML010G
Максимальный световой поток	5 500 люмен
Уровни яркости	3 (5 500 лм / 3 000 лм / 1 500 лм)
Питание	AC 100-240 В, 50/60 Гц или аккумулятор Makita 14,4 В / 18 В / 36 В-40 В макс
Количество совместимых аккумуляторов	До 4 (один используется одновременно, автоматическое переключение)
Время работы (с BL4080F x2 и BL1860B x2)	15,0 ч (5 500 лм) / 52,0 ч (1 500 лм)
Макс. количество подключаемых устройств	8
Размеры (Д x Ш x В)	490 мм x 490 мм x 814 мм
Вес нетто (без аккумулятора и шнура)	14,1 кг
Степень защиты (пост. ток)	IP54
Степень защиты (перем. ток)	IP20
Рабочая температура	0 °C ~ 40 °C
Температура хранения	-20 °C ~ 60 °C
Регулируемая зона освещения	Да, кнопкой переключения зон
Источник света	Светодиод (незаменяемый, замена всего светильника)
Вход/выход переменного тока	Да, с сетевым шнуром и розеткой
Функция автоматического выравнивания	Да, до 80° наклона
Комплектация	Сетевой шнур, крышки аккумулятора, ручка для переноски

Часто задаваемые вопросы - ML010G MAKITA

Какие аккумуляторы совместимы с Makita ML010G?

ML010G принимает аккумуляторы Makita 14,4 В (BL14xx), 18 В (BL18xx) и 36 В-40 В макс (BL40xx). Подходящие зарядные устройства: DC18RC, DC40RA и т.д. Используйте только аккумуляторы и зарядные устройства, указанные в руководстве.

Как изменить яркость освещения?

Нажмите кнопку Изменение яркости при включенном устройстве. Яркость изменяется с 5 500 лм до 3 000 лм, затем до 1 500 лм, и возвращается к максимальной после самого низкого уровня.

Можно ли использовать устройство одновременно от сети и от аккумулятора?

Нет, устройство автоматически переключается на питание от сети при подключении шнура, но вставленный аккумулятор не заряжается от сети.

Как чистить Makita ML010G?

Перед чисткой выключите устройство, отключите шнур и извлеките аккумулятор. Используйте сухую или слегка влажную ткань. Не используйте бензин, растворитель или спирт.

Что делать, если аккумулятор разряжен?

Если установлено несколько аккумуляторов, устройство автоматически переключается на заряженный. Если все аккумуляторы разряжены, индикатор мигает красным. Извлеките аккумулятор и зарядите его.

Устройство водонепроницаемо?

При работе от аккумулятора степень защиты IP54 (защита от брызг воды и пыли). При работе от сети — IP20 (не водонепроницаем). Не используйте под дождем или во влажных местах при питании от сети.

Можно ли заменить светодиоды самостоятельно?

Нет, светодиоды не подлежат индивидуальной замене. По окончании срока службы необходимо заменить весь светильник. Любой ремонт доверяйте авторизованному сервисному центру Makita.

Как соединить несколько устройств ML010G?

Используйте прилагаемый сетевой шнур для подключения выхода переменного тока одного устройства к входу переменного тока другого. Можно соединить до 8 устройств. Каждое устройство управляется индивидуально.

Какова продолжительность работы в режиме низкой яркости?

С двумя аккумуляторами BL4080F (36 В) и двумя BL1860B (18 В) время работы составляет около 52 часов при 1 500 люмен.

Как использовать функцию автоматического выравнивания?

Устройство может самостоятельно выравниваться из наклонного положения до 80° от вертикали. Фактический угол зависит от пола и источника питания. Установите его на устойчивую поверхность.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ML010G MAKITA

Приложима акумулаторна батерия и зарядно устройство

Акумулаторна батерия Модел за постоянно напреже-ние14,4 V	BL1415N / BL1430B / BL1460B
Модел за постоянно напрежение18 V	BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B
Модел за постоянно напреже-ние 36 V – 40 V макс.	BL4020 / BL4025 / BL4040 / BL4050F / BL4080F
Зарядно устройство Модел за постоянно напреже-ние14,4 VМодел за постоянно напрежение18 V	DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH / DC18WC
Модел за постоянно напреже-ние 36 V – 40 V макс.	DC40RA / DC40RB / DC40RC

ВАЖНИ ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ

ПРОЧЕТЕТЕ И СПАЗВАЙТЕ ВСИЧКИ ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ.

Предупреждения за безопасност за уред,работещ с батерии

Ползване и грижи за уред, работает с батерии

ОПИСАНИЕ НА ФУНКЦИИТЕ

ДОПЪЛНИТЕЛНИ АКСЕСОАРИ

- Оригинална акумулаторна батерия и зарядно устройство на Makita

ВАЖНИ БЕЗБЕДНОСНИ УПАТСТВА

ЧУВАЈТЕ ГО УПАТСТВОТО.

ПРОЧИТАЈТЕ И ПРАТИТЕ СВА БЕЗБЕДНОСНА УПУТСТВА.

ОПИС НАЧИНА ФУНКЦИОНИСАЊА

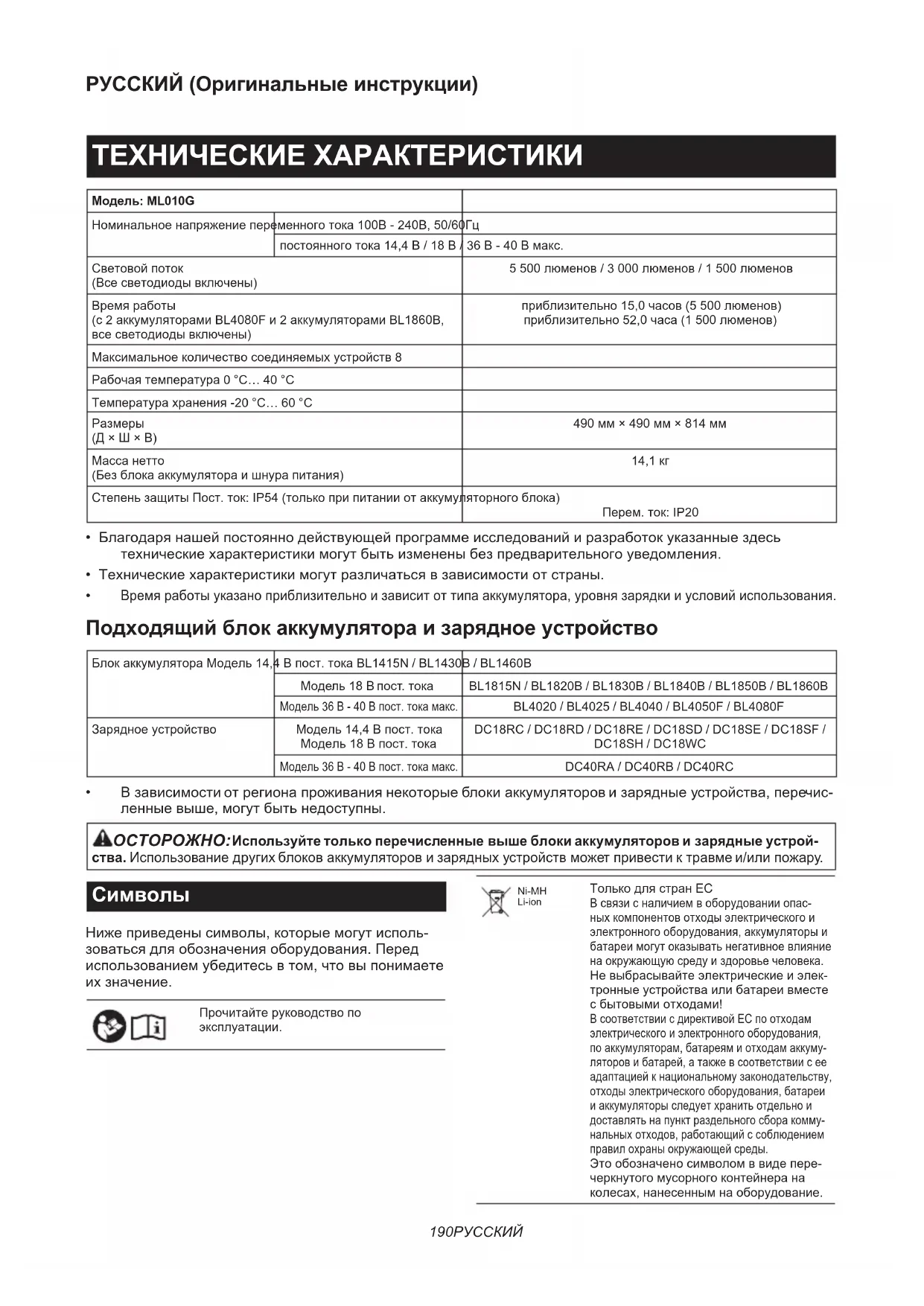

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель: ML010G
Номинальное напряжение переменного тока 100В - 240В, 50/60 Гц
Световой поток(Все светодиоды включены)		5 500 люменов / 3 000 люменов / 1 500 люменов
Время работы(с 2 аккумуляторами BL4080F и 2 аккумуляторами BL1860B,все светодиоды включены)		приблизительно 15,0 часов (5 500 люменов)приблизительно 52,0 часа (1 500 люменов)
Максимальное количество соединяемых устройств 8
Рабочая температура 0 °C... 40 °C
Температура хранения -20 °C... 60 °C
Размеры(Д × Ш × В)		490 мм × 490 мм × 814 мм
Масса нетто(Без блока аккумулятора и шнура питания)		14,1 кг
Степень защиты Пост. ток: IP54 (только при питании от аккумуляторного блока)Перем. ток: IP20

• Благодаря нашей постоянно действующей программе исследований и разработок указанные здесь технические характеристики могут быть изменены без предварительного уведомления.
• Технические характеристики могут различаться в зависимости от страны.
  • Время работы указано приблизительно и зависит от типа аккумулятора, уровня зарядки и условий использования.

Подходящий блок аккумулятора и зарядное устройство

Блок аккумулятора Модель 14,4 В пост. тока BL1415N / BL1430B / BL1460B
Зарядное устройство	Модель 18 В пост. тока	BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B
	Модель 36 В - 40 В пост. тока макс.	BL4020 / BL4025 / BL4040 / BL4050F / BL4080F
	Модель 14,4 В пост. тока	DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH / DC18WC
	Модель 18 В пост. тока
	Модель 36 В - 40 В пост. тока макс.	DC40RA / DC40RB / DC40RC

• В зависимости от региона проживания некоторые блоки аккумуляторов и зарядные устройства, перечисленные выше, могут быть недоступны.

АОСТОРОЖНО: Используйте только перечисленные выше блоки аккумуляторов и зарядные устройства. Использование других блоков аккумуляторов и зарядных устройств может привести к травме и/или пожару.

Символы

Ниже приведены символы, которые могут использоваться для обозначения оборудования. Перед использованием убедитесь в том, что вы понимаете их значение.

Прочитайте руководство по эксплуатации.

Ni-MH Li-ion

Только для стран ЕС

В связи с наличием в оборудовании опасных компонентов отходы электрического и электронного оборудования, аккумуляторы и батареи могут оказывать негативное влияние на окружающую среду и здоровье человека. Не выбрасывайте электрические и электронные устройства или батареи вместе с бытовыми отходами!

В соответствии с директивой ЕС по отходам электрического и электронного оборудования, по аккумуляторам, батареям и отходам аккумуляторов и батарей, а также в соответствии с ее адаптацией к национальному законодательству, отходы электрического оборудования, батареи и аккумуляторы следует хранить отдельно и доставлять на пункт раздельного сбора коммунальных отходов, работающий с соблюдением правил охраны окружающей среды.

Это обозначено символом в виде перечеркнутого мусорного контейнера на колесах, нанесенным на оборудование.

	Обратите особое внимание.
	Оптическое излучение (УФ и ИК).Сведите к минимуму воздействие на глаза и кожу.
	Не смотрите на работающую лампу.
	Используйте соответствующее экранирование или защиту глаз.
	При работе от сети переменного тока не используйте прибор под дождем или снегом, а также в мокром состоянии или влажных условиях.
	Кнопка перезапуска выключателя.

Примечание

В данном изделии содержатся источники света, имеющие класс энергоэффективности и .

Электропитание

Данный инструмент должен подключаться к источнику питания с напряжением, соответствующим напряжению, указанному на идентификационной пластинке, и может работать только от однофазного источника переменного тока. Во избежание риска поражения оператора электрическим током во время эксплуатации данный инструмент должен быть заземлен. Используйте только трехжильный удлинитель с трехконтактной вилкой с заземлением и трехконтактной розеткой, соответствующей вилке инструмента.

МЕРЫ БЕЗОПАСНОСТИ

ВАЖНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

ОСТОРОЖНО: Ознакомьтесь со всеми

инструкциями и рекомендациями по технике безопасности. Невыполнение инструкций и рекомендаций может привести к поражению электротоком, пожару и/или тяжелым травмам.

ПРОЧИТАЙТЕ ВСЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ И СОБЛЮДАЙТЕ ИХ.

1. Когда устройство не используется, выключайте его и извлекайте вилку из розетки / блок аккумулятора из инструмента.
2. Не закрывайте лампу и не блокируйте вентиляционное отверстие устройства тряпкой, картоном или аналогичными материалами. Это может привести к возгоранию.

3. При работе от сети переменного тока не используйте прибор под дождем или снегом, а также в мокром состоянии или влажных условиях.

4. Не держите прибор под сильным дождем или снегом. Ни при каких обстоятельствах не мойте его в воде. В противном случае вода может проникнуть внутрь прибора и вызвать его неисправность.

5. Не пользуйтесь инструментом во взрыво- опасной среде, например при наличии лег- ковоспламеняющихся жидкостей, газов или пыли.

6. Вилки устройства должны подходить к розетке. Запрещено вносить какие-либо изменения в вилку. Использование розетки и вилки, не подвергавшихся изменениям, снижает риск поражения электрическим током.

7. При использовании устройства не допускайте контакта участков тела с заземленными поверхностями, например трубами, радиаторами, микроволновыми печами или холодильниками. При контакте тела с заземленными предметами риск поражения электрическим током повышается.

8. Аккуратно обращайтесь со шнуром питания. Не используйте шнур для переноски, перемещения или отключения устройства от розетки. Располагайте шнур на расстоянии от источников тепла, масла, острых краев и движущихся деталей. Поврежденные или запутанные сетевые шнуры повышают риск поражения электрическим током.

9. Поврежденный внешний гибкий кабель или шнур фонаря следует заменить специальным шнуром или шнуром, который можно приобрести только у производителя или в мастерской производителя.

10. Не смотрите непосредственно на источник света.

11. Не прикасайтесь к вилке мокрыми или замасленными руками.

12. Размещайте устройство в месте с ровной и устойчивой поверхностью. В противном случае возможен несчастный случай в результате падения.

13. Всегда устанавливайте устройство в вертикальном положении.

14. Замена источника света в данном фонаре невозможна; по окончании срока службы источника света следует заменить весь фонарь.

15. Не оставляйте шнур питания отключенным от устройства и подключенным к розетке. Это может привести к удару током.

16. Не используйте рукоятку для переноски для любых других целей, кроме как для переноски устройства (например, для подъема).

17. Не подвергайте устройство воздействию искр или способствующей коррозии среды.

18. Не допускайте небрежного обращения с прибором. При возвращении прибора из наклонного в вертикальное положение он может столкнуться с человеком и причинить ему травму.

Правила техники безопасности при пользовании аккумуляторным устройством

Эксплуатация и обслуживание аккумуляторного устройства

1. Не допускайте случайного запуска. Прежде чем подключать аккумуляторный блок, поднимать или переносить устройство, убедитесь в том, что переключатель находится в выключенном положении. Если при переноске устройства палец пользователя находится на переключателе или питание подается на устройство с включенным переключателем, это может привести к несчастному случаю.
2. Перед выполнением регулировок, сменой принадлежностей или хранением отсоединяйте аккумуляторный блок от устройства. Такие профилактические меры предосторожности снижают риск случайного включения устройства.
3. Заряжайте аккумулятор только зарядным устройством, указанным изготовителем. Зарядное устройство, подходящее для одного типа аккумуляторов, может привести к пожару при его использовании с другим аккумуляторным блоком.
4. Используйте устройства только с указанными для них аккумуляторными блоками. Использование других аккумуляторных блоков может привести к травме или пожару.
5. Когда аккумуляторный блок не используется, храните его отдельно от металлических предметов, таких как скрепки, монеты, ключи, гвозди, шурупы или другие небольшие металлические предметы, которые могут привести к закорачиванию контактов аккумуляторного блока между собой. Короткое замыкание между контактами аккумуляторного блока может привести к ожогам или пожару.
6. При неправильном обращении из аккумуляторного блока может потечь жидкость. Избегайте контакта с ней. В случае контакта с кожей промойте место контакта обильным количеством воды. В случае попадания в глаза обратитесь к врачу. Жидкость из аккумулятора может вызвать раздражение или ожоги.
7. Не используйте аккумуляторный блок или устройство с повреждениями или модификациями. Поврежденные или модифицированные аккумуляторы могут работать некорректно, что может привести к пожару, взрыву или травмированию.

8. Не подвергайте аккумуляторный блок или устройство воздействию огня или высокой температуры. Воздействие огня или температуры выше 130 °C может привести к взрыву.

9. Следуйте всем инструкциям по зарядке и не заряжайте аккумуляторный блок или устройство при температурах, выходящих за пределы указанного в инструкции диапазона. Зарядка, выполняемая неправильно или при температурах, выходящих за пределы указанного диапазона, может привести к повреждению аккумулятора и повысить риск пожара.

10. Сервисное обслуживание устройства должно выполняться квалифицированным специалистом по ремонту и только с использованием идентичных запасных частей. Это позволит обеспечить безопасность устройства.
11. Не пытайтесь самостоятельно ремонтировать устройство или аккумуляторный блок или вносить изменения в их конструкцию; строго соблюдайте инструкции по их эксплуатации.

Важные правила техники безопасности для работы с аккумуляторным блоком

1. Перед использованием аккумуляторного блока прочитайте все инструкции и предупреждающие надписи на (1) зарядном устройстве, (2) аккумуляторном блоке и (3) инструменте, работающем от аккумуляторного блока.
2. Не разбирайте блок аккумулятора и не вносите изменений в его конструкцию. Это может привести к пожару, перегреву или взрыву.
3. Если время работы аккумуляторного блока значительно сократилось, немедленно прекратите работу. В противном случае, может возникнуть перегрев блока, что приведет к ожогам и даже к взрыву.
4. В случае попадания электролита в глаза промойте их обильным количеством чистой воды и немедленно обратитесь к врачу. Это может привести к потере зрения.
5. Не замыкайте контакты аккумуляторного блока между собой:

(1) Не прикасайтесь к контактам какими-либо токопроводящими предметами.
(2) Не храните аккумуляторный блок в кон- тейнере вместе с другими металличе- скими предметами, такими как гвозди, монеты и т. п.
(3) Не допускайте попадания на аккумуляторный блок воды или дождя. Замыкание контактов аккумуляторного блока между собой может привести к возникновению большого тока, перегреву, возможным ожогам и даже поломке блока.

1. Не храните и не используйте устройство и блок аккумулятора в местах, где температура может достигать или превышать 50 °C (122 °F).

2. Не бросайте блок аккумулятора в огонь, даже если он сильно поврежден или полностью вышел из строя. Блок аккумулятора может взорваться под действием огня.

3. Запрещено вбивать гвозди в блок аккумулятора, резать, ломать, бросать, ронять блок или ударять его твердым предметом. Такие действия могут привести к пожару, перегреву или взрыву.

4. Не используйте поврежденный аккумуляторный блок.
5. Входящие в комплект литий-ионные аккумуляторы должны эксплуатироваться в соответствии с требованиями законодательства об опасных товарах.

При коммерческой транспортировке, например, третьей стороной или экспедитором, необходимо нанести на упаковку специальные предупреждения и маркировку.

В процессе подготовки устройства к отправке обязательно проконсультируйтесь со специалистом по опасным материалам. Также соблюдайте местные требования и нормы. Они могут быть строже.

Закройте или закрепите разомкнутые контакты и упакуйте аккумулятор так, чтобы он не перемещался по упаковке.

1. Для утилизации блока аккумулятора извлеките его из устройства и утилизируйте безопасным способом. Выполняйте требования местного законодательства по утилизации аккумулятора.
2. Используйте аккумуляторы только с продукцией, указанной Makita. Установка аккумуляторов на продукцию, не соответствующую требованиям, может привести к пожару, перегреву, взрыву или утечке электролита.
3. Если устройством не будут пользоваться в течение длительного периода времени, извлеките аккумулятор из устройства.
4. Во время и после использования блок аккумулятора может нагреваться, что может стать причиной ожогов, в том числе низкотемпературных. Будьте осторожны при обращении с горячим блоком аккумулятора.
5. Не прикасайтесь к контактам устройства сразу после использования, поскольку они могут быть достаточно горячими, чтобы вызвать ожоги.
6. Не допускайте, чтобы крошки, пыль или земля прилипали к контактам, отверстиям и пазам на блоке аккумулятора. Это может привести к снижению эксплуатационных параметров, поломке устройства или блока аккумулятора.
7. Если устройство не рассчитано на использование вблизи высоковольтных линий электропередачи, не используйте блок аккумулятора вблизи высоковольтных линий электропередачи. Это может привести к неисправности, поломке устройства или блока аккумулятора.
8. Храните аккумулятор в недоступном для детей месте.

СОХРАНИТЕ ДАННЫЕ ИНСТРУКЦИИ.

⚠️ ВНИМАНИЕ: Используйте только фирменные аккумуляторы Makita. Использование аккумуляторов, произведенных не компанией Makita, или аккумуляторов, подвергнутых модификациям, может привести к взрыву аккумулятора, пожару, травмам и повреждению имущества. Это также автоматически аннулирует гарантию Makita на устройство и зарядное устройство Makita.

Советы по обеспечению максимального срока службы аккумулятора

1. Заряжайте блок аккумулятора до того, как он полностью разрядится. Обязательно прекратите работу с устройством и зарядите блок аккумулятора, если вы заметили снижение мощности работы.
2. Никогда не подзаряжайте полностью заряженный блок аккумуляторов. Перезарядка сокращает срок службы аккумулятора.
3. Заряжайте блок аккумуляторов при комнатной температуре в 10 - 40 °C (50 - 104 °F). Перед зарядкой горячего блока аккумуляторов дайте ему остыть.
4. Если блок аккумулятора не используется, извлеките его из устройства или зарядного устройства.
5. Зарядите ионно-литиевый аккумуляторный блок, если вы не будете пользоваться инструментом длительное время (более шести месяцев).

СЕРВИСНОЕ ОБСЛУЖИВАНИЕ

1. Сервисное обслуживание данного устройства должно выполняться только квалифицированным ремонтным персоналом. Сервисное или техническое обслуживание устройства неквалифицированным персоналом может стать причиной травмы.
2. При обслуживании устройства используйте для замены детали точно такого же образца. Использование нестандартных деталей и несоблюдение инструкций по техническому обслуживанию устройства могут стать причиной травм или удара током.
3. Запрещается сжигать устройство, даже если оно сильно повреждено. Аккумуляторы могут взорваться под действием огня. Утилизируйте устройство в соответствии с местными нормами.

ОПИСАНИЕ ДЕТАЛЕЙ

▶ Рис.1

1 Кнопка изменения области освещения	2 Индикатор яркости 3 Кнопка изменения яркости
4 Кнопка включения/выключения питания	5 Индикатор аккумулятора 6 Рукоятка для переноски
7 Отверстие для навесного замка	8 Крышка аккумуляторного отсека (аккумулятор XGT)		9 Фиксатор крышки
10 Крышка аккумуляторного отсека (аккумулятор LXT)	11 Кнопка перезапуска выключателя 12 Вход перем. тока
13 Розетка перем. тока	14 Крюк для шнура питания		15	Отражатель
16 Крышка гнезда 17 Шнур питания - -

ПРИМЕЧАНИЕ: Форма входного разъема переменного тока, розетки переменного тока и вилки шнура питания различается в зависимости от страны.

ОПИСАНИЕ РАБОТЫ

⚠️ВНИМАНИЕ: Перед регулировкой или проверкой функций устройства обязательно убедитесь, что оно выключено и блок аккумулятора снят.

Установка или снятие блока аккумуляторов

⚠️ ВНИМАНИЕ: Обязательно выключайте устройство перед установкой и извлечением блока аккумулятора.
⚠️ВНИМАНИЕ: При установке и извлечении блока аккумулятора крепко удерживайте устройство и блок аккумулятора. Если не соблюдать это требование, они могут выскользнуть из рук, что приведет к повреждению устройства и блока аккумулятора, а также травмированию пользователя.
⚠️ВНИМАНИЕ: Соблюдайте осторожность, чтобы при установке блока аккумулятора не защемить пальцы между устройством и блоком аккумулятора, а также между устройством и крышкой отсека аккумулятора при закрывании крышки.

Для установки блока аккумулятора откройте фиксатор крышки и крышку отсека аккумулятора.

▶ Рис.2: 1. Фиксатор крышки 2. Крышка отсека аккумулятора

Для установки блока аккумулятора совместите выступ блока аккумулятора с пазом в корпусе и задвиньте его на место. Устанавливайте блок до упора, чтобы он зафиксировался на месте с небольшим щелчком.

Закройте крышку отсека аккумулятора.

▶ Рис.3: 1. Кнопка 2. Блок аккумулятора

Для снятия блока аккумулятора сдвиньте кнопку на его лицевой стороне и извлеките блок.

⚠️ ВНИМАНИЕ: Устанавливайте блок аккумулятора до упора. В противном случае блок может выпасть из устройства и нанести травму вам или другим людям.
⚠️ ВНИМАНИЕ: Не прилагайте чрезмерных усилий при установке аккумуляторного блока. Если блок не двигается свободно, значит он вставлен неправильно.

ПРИМЕЧАНИЕ: Можно установить максимум 4 блока аккумулятора, хотя для работы прибора используется один блок аккумулятора.

Индикация оставшегося заряда аккумулятора

Только для блоков аккумулятора с индикатором

Рис.4: 1. Индикаторы 2. Кнопка проверки Нажмите кнопку проверки на аккумуляторном блоке для проверки заряда. Индикаторы загорятся на несколько секунд.

Индикаторы			Уровень заряда
Горит	Выкл.	Мигает
			от 75 до 100%
			от 50 до 75%
			от 25 до 50%
			от 0 до 25%
			Зарядите аккумуляторную батарею.
			Возможно, аккумуляторная батарея неисправна.

ПРИМЕЧАНИЕ: В зависимости от условий эксплуатации и температуры окружающего воздуха индикация может незначительно отличаться от фактического значения.

ПРИМЕЧАНИЕ: Первая (дальняя левая) индикаторная лампа будет мигать во время работы защитной системы аккумулятора.

Индикатор аккумулятора

Эти индикаторы показывают используемый аккумулятор или остаточную емкость аккумулятора.

Индикаторы соответствуют каждому аккумулятору, как показано на рисунке.

▶ Рис.5: 1. Индикатор аккумулятора

Индикация используемого аккумулятора

При включении прибора загораются индикаторы установленных аккумуляторов.

Через несколько секунд загорается индикатор аккумулятора, используемого в данный момент.

Цвет индикатора Емкость аккумулятора

Зеленый Емкость аккумуляторасохраняется.

Красный Емкость аккумулятораотсутствует.(Аккумулятор разряжен)

Индикация остаточной емкости аккумулятора

При разряде используемого аккумулятора прибор автоматически переключается на другой аккумулятор.

При переключении аккумулятора загораются все индикаторы установленных аккумуляторов.

Цвет индикатора Емкость аккумулятора

Зеленый Емкость аккумуляторасохраняется.

Красный Емкость аккумулятораотсутствует.(Аккумулятор разряжен)

При разряде всех аккумуляторов индикатор последнего аккумулятора мигает красным.

Система защиты устройства / аккумулятора

Устройство оснащено системой защиты. Она автоматически отключает питание для продления срока службы устройства и аккумулятора. Устройство автоматически отключится в указанных далее случаях, влияющих на работу самого устройства или аккумулятора.

Защита от перегрузки

Если в используемом режиме эксплуатации потребление тока устройством чрезмерно возрастает, устройство автоматически останавливается без включения каких-либо индикаторов. В этом случае при работе от источника постоянного тока следует извлечь и повторно установить блок аккумулятора, а при работе от сети переменного тока – нажать кнопку перезапуска выключателя. Затем включите устройство для перезапуска.

▶ Рис.6: 1. Кнопка перезапуска выключателя

Защита от переразрядки

При истощении заряда аккумулятора светодиодные индикаторы гаснут, за исключением некоторых из них, как показано на рисунке. Затем, приблизительно через 5–10 минут, система автоматически отключает питание. В этой ситуации извлеките блок аккумулятора из устройства и зарядите его.

▶ Рис.7

Самовыпрямляющаяся конструкция

Прибор может выпрямляться из наклонного положения, если угол его наклона относительно перпендикулярного положения составляет не более 80 градусов. Угол стояния прибора меняется в зависимости от условий поверхности его расположения и используемого источника питания.

▶ Рис.8

Отверстие для навесного замка

Для предотвращения кражи блоков аккумулятора предусмотрено отверстие для навесного замка.

▶ Рис.9: 1. Отверстие для навесного замка

ЭКСПЛУАТАЦИЯ

⚠️ ВНИМАНИЕ: Это устройство предназначено для коммерческого использования. Не используйте устройство в бытовых целях.

Включение / выключение устройства

Для включения устройства нажмите кнопку включения/выключения питания. Для выключения устройства нажмите кнопку включения / выключения питания еще раз.

▶ Рис.10: 1. Кнопка включения/выключения питания

ПРИМЕЧАНИЕ: Устройство включается в том же режиме, который был выбран перед выключением.

Изменение яркости

Нажмите кнопку изменения яркости во время работы устройства. Яркость уменьшается при каждом нажатии кнопки изменения яркости. После минимального значения яркости следует максимальное значение.

▶ Рис.11: 1. Кнопка изменения яркости

Изменение области освещения

Нажмите кнопку изменения области освещения во время работы устройства.

Рис.12: 1. Кнопка изменения области освещения

Область освещения меняется при каждом нажатии кнопки изменения области освещения, как показано на рисунке.

▶ Рис.13

Использование с питанием от сети переменного тока

АОСТОРОЖНО: Категорически запрещено использовать устройство, если поврежден шнур или вилка.
AOSTOPOЖНО: Не прикасайтесь к вилке мокрыми или замасленными руками.
АОСТОРОЖНО: Не оставляйте шнур питания отключенным от устройства, если шнур подключен к сети. Маленькие дети могут поместить подключенную вилку в рот, что вызовет травмы.
АОСТОРОЖНО: Не засовывайте в рот провод или вилку под напряжением. Это может привести к удару током.
⚠ ОСТОРОЖНО: Убедитесь в том, что напряжение сети питания соответствует характеристикам устройства.
⚠ ОСТОРОЖНО: Розетка, к которой подключена вилка, должна быть заземлена.

При работе от сети переменного тока используйте шнур питания, поставляемый с устройством. Вставьте вилку во вход переменного тока устройства и вставьте вилку на другом конце в розетку.

Рис.14: 1. Шнур питания 2. Крышка гнезда (вход перем. тока) 3. Вилка (для устройства) 4. Вилка (для розетки)

АВНИМАНИЕ: Сначала вставьте вилку в устройство, после этого вставьте вилку на другом конце в розетку.

⚠️ ВНИМАНИЕ: Всегда плотно закрывайте крышку гнезда, когда шнур питания не подключен.

ПРИМЕЧАНИЕ: Даже во время работы от источника постоянного тока устройство автоматически переключается на работу от сети переменного тока при подключении шнура.

ПРИМЕЧАНИЕ: Во время питания от сети переменного тока зарядка вставленного в устройство аккумулятора не выполняется.

ПРИМЕЧАНИЕ: Форма входного разъема переменного тока, розетки переменного тока и вилки шнура питания различается в зависимости от страны.

Использование соединенных устройств

⚠️ ВНИМАНИЕ: Не подключайте к розетке переменного тока никаких устройств, кроме ML010G.
⚠️ ВНИМАНИЕ: Используйте только шнур питания, поставляемый с прибором.
⚠️ ВНИМАНИЕ: Не соединяйте вместе больше устройств, чем указано в инструкции.

При использовании прибора во взаимосвязи с другими приборами соединяйте их шнуром питания. Вставьте вилку во вход переменного тока устройства, к которому нужно подать питание, и вставьте вилку с другого конца в розетку переменного тока устройства для подачи питания.

▶ Рис.15: 1. Розетка перем. тока

ПРИМЕЧАНИЕ: При использовании соединенных устройств операции, например, включения / выключения, изменения яркости и изменения области освещения, не выполняются на всех устройствах одновременно. Такие операции необходимо выполнять на каждом устройстве отдельно.

Укладка шнура питания

Плотно намотайте шнур питания на крюк для шнура питания.

Рис.16: 1. Шнур питания 2. Крюк для шнура питания

ОБСЛУЖИВАНИЕ

⚠️ ВНИМАНИЕ: Перед проведением проверки или работ по техобслуживанию необходимо убедиться, что устройство выключено и отключено от сети, а блок аккумулятора снят.

ПРИМЕЧАНИЕ: Запрещается использовать бензин, растворители, спирт и другие подобные жидкости. Это может привести к обесцвечиванию, деформации и трещинам.

Для обеспечения БЕЗОПАСНОСТИ и НАДЕЖНОСТИ оборудования ремонт, любое другое техобслуживание или регулировку необходимо производить в уполномоченных сервис-центрах Makita или сервис-центрах предприятия с использованием только сменных частей производства Makita.

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ

⚠️ВНИМАНИЕ: Данные принадлежности или приспособления рекомендуются для использования с инструментом Makita, указанным в настоящем руководстве. Использование других принадлежностей или приспособлений может привести к получению травмы. Используйте принадлежность или приспособление только по указанному назначению.

Если вам необходимо содействие в получении дополнительной информации по этим принадлежностям, свяжитесь с вашим сервис-центром Makita.

- Оригинальный аккумулятор и зарядное устройство Makita

ПРИМЕЧАНИЕ: Некоторые элементы списка могут входить в комплект инструмента в качестве стандартных приспособлений. Они могут отличаться в зависимости от страны.

ТЕХНИКАЛЫК СИПАТТАМАЛАРЫ

БОЛШЕКТЕР СИПАТТАМАСЫ

▶ Cypet1

ФУНКЦИОНАЛДЫК СИПАТТАМАСЫ

Аккумулятор индикаторы

ТЕХНИКАЛЫК КЫЗМЕТ КОРСЕТУ

КОСЫМША КЕРЕК-ЖАРАКТАР
