Marque	Makita
Modèle	DML807
Type de produit	Lampe torche LED sans fil
Tension nominale	14,4 V / 18 V C.C.
DEL principales	20 x 0,5 W
DEL secondaire	1 x 2,0 W
Puissance totale des DEL	12 W
Port USB	Type A, sortie 5 V C.C., 2,1 A
Dimensions (crochet rentré)	361 x 79 x 121 mm
Dimensions (crochet sorti)	414 x 79 x 155 mm
Poids (sans batterie)	0,42 kg
Alimentation	Batterie lithium-ion Makita 14,4 V ou 18 V (non incluse)
Autonomie maximale (avec BL1860B, LED secondaire)	Environ 43 heures
Modes d'éclairage	20 LED principales, 10 LED principales, 1 LED secondaire
Fonction de protection USB	Arrêt automatique après 30 minutes d'inactivité
Crochet métallique	Pivotant à 360°, amovible
Température de stockage max	50 °C
Entretien	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants
Sécurité	Groupe de risque 2 ; ne pas regarder fixement la source lumineuse ; éviter l'humidité
Réparabilité	Réparations par centre agréé Makita uniquement

FOIRE AUX QUESTIONS - DML807 MAKITA

Comment installer la batterie sur la lampe DML807 ?

Alignez la languette de la batterie sur la rainure à l'intérieur du carter, puis faites glisser la batterie jusqu'à ce qu'elle se verrouille avec un clic. Assurez-vous que le voyant rouge disparaisse.

Comment changer le mode d'éclairage ?

Appuyez sur l'interrupteur d'éclairage pour passer successivement par : 20 DEL principales, 10 DEL principales, DEL secondaire, puis arrêt.

Puis-je utiliser la lampe pour recharger mon smartphone ?

Oui, ouvrez le cache du port USB, branchez un câble USB (non fourni) et appuyez sur l'interrupteur d'alimentation USB. La sortie est de 5 V, 2,1 A.

Quelle est l'autonomie avec une batterie BL1850B ?

Avec les 20 DEL principales : environ 11 heures ; avec 10 DEL : 23 heures ; avec la DEL secondaire : 36 heures.

Comment vérifier le niveau de charge de la batterie ?

Pour les batteries avec le suffixe "B", appuyez sur le bouton de vérification : les voyants indiquent la charge restante.

Quel type de batterie dois-je utiliser ?

Utilisez exclusivement des batteries Makita d'origine compatibles 14,4 V ou 18 V de la série (BL14xx, BL18xx). L'utilisation d'autres batteries peut endommager l'appareil et annuler la garantie.

Que faire si la lampe ne s'allume pas ?

Vérifiez que la batterie est correctement installée et chargée. Si le problème persiste, contactez un centre de service agréé Makita.

Puis utiliser la lampe sous la pluie ?

Non, n'exposez pas la lampe à la pluie ou à la neige. Utilisez-la uniquement en intérieur ou par temps sec.

Comment nettoyer la lampe ?

Utilisez un chiffon sec ou légèrement humide. N'utilisez jamais d'essence, benzine, alcool ou autres solvants.

Que faire si la batterie ne tient plus la charge ?

Rechargez-la complètement. Si le problème persiste, la batterie est peut-être usée. Remplacez-la par une batterie Makita d'origine.

MODE D'EMPLOI DML807 MAKITA

FR Lampe torche LED Manuel d'instructions

Description des pièces

1. Batterie	5. Bouton de vérification	10. Interrupteur d'alimentation USB
2. Bouton de dégagement de la batterie	6. Interrupteur d'éclairage	11. Port d'alimentation USB
	7. DEL principales (20)
3. Voyant rouge	8. DEL secondaire (1)
4. Voyants	9. Crochet métallique

SPÉCIFICATIONS

Principales fonctions\Modèle		DML807
Tension 14,4 V/18 V C.C.
DEL		DEL principales 0,5 W x 20
		DEL secondaire 2,0 W x 1
Alimentation USB	Port Type USB	A
	Tension de sortie 5 V	C.C.
	Courant de sortie 2,1	A
Durée de fonctionnement (environ)	Batterie standard	DEL principales (20) si allumé	DEL principales (10) si allumé	DEL secondaire (1) si allumé
	BL1415 2,0 heures	4,0 heures 6,0 heures
	BL1415N	2,5 heures 5,0 heures	8,0 heures
	BL1430, BL1430B	4,0 heures 8,5 heures	13 heures
	BL1440 6,5 heures	13 heures	21 heures
	BL1450 8,0 heures	16 heures	25 heures
	BL1460B	9,0 heures	18 heures	28 heures
	BL1815 2,5 heures	5,5 heures 8,5 heures
	BL1815N	3,5 heures 6,5 heures	10 heures
	BL1820, BL1820B	4,5 heures 9,0 heures	14 heures
	BL1830, BL1830B	6,5 heures	12 heures	19 heures
	BL1840, BL1840B	9,0 heures	18 heures	28 heures
	BL1850, BL1850B	11 heures	23 heures	36 heures
	BL1860B	14 heures	28 heures	43 heures
Dimensions (avec BL1850B)	lorsque le crochet est sorti	L 414 mm x P 79 mm x H 155 mm
	lorsque le crochet est rentré	L 361 mm x P 79 mm x H 121 mm
Poids (sans la batterie)		0,42 kg

• Étant donnés notre recherche et notre développement continus, les spécifications contenues dans ce manuel sont sujettes à des modifications sans préavis.
• Remarque : Les spécifications peuvent varier suivant les pays.
• Le temps de fonctionnement peut varier selon le type de batterie et les conditions d'utilisation.

Symboles

Les symboles utilisés pour l'appareil sont indiqués ci-dessous.

Assurez-vous d'avoir bien compris leur signification avant d'utiliser l'appareil.

..... Lire le manuel d'instructions.

...... Utilisation en intérieur uniquement

Rayonnement optique (UV et infrarouge). Limitez l'exposition des yeux et de la peau.

...... Ne pas regarder fixement la source lumineuse lorsqu'elle fonctionne.

..... Utiliser un écran de protection adéquat ou une protection pour les yeux.

...... Faites preuve de prudence et de vigilance !

Pour les pays de l'Union européenne uniquement

En raison de la présence de composants dangereux dans l'équipement, les déchets d'équipements électriques et électroniques, les accumulateurs et les batteries peuvent avoir un impact négatif sur l'environnement et la santé humaine.

Ne jetez pas les appareils électriques et électroniques ou les batteries avec les ordures ménagères !

Conformément à la directive européenne relative aux déchets d'équipements électriques et électroniques et aux déchets d'accumulateurs et de batteries, ainsi qu'à son adaptation à la législation nationale, les déchets d'équipements électriques, les batteries et les accumulateurs doivent être collectés séparément et déposés dans un point de collecte distinct pour déchets urbains, conformément aux réglementations en matière de protection de l'environnement.

Cela est indiqué par le symbole de la poubelle à roulettes barrée sur l'équipement.

CONSIGNES DE SÉCURITÉ IMPORTANTES

⚠ AVERTISSEMENT : Lors de l'utilisation d'appareils d'éclairage électriques, vous devez toujours prendre des précautions élémentaires en matière de sécurité pour réduire les risques d'incendie, de choc électrique et de blessure. Ces précautions sont notamment les suivantes :

LISEZ TOUTES LES INSTRUCTIONS.

ATTENTION :

1. Lorsque vous n'utilisez pas l'appareil d'éclairage, vous devez toujours l'éteindre et en retirer la batterie.
2. Ne recouvrez pas et n'obturez pas l'appareil d'éclairage avec du tissu, du carton ou autre. Vous risqueriez de déclencher un incendie.
3. N'utilisez pas l'appareil d'éclairage dans les endroits humides ou mouillés. N'exposez pas l'appareil d'éclairage à la pluie et à la neige. Ne la lavez pas dans l'eau.
4. N'utilisez pas l'appareil d'éclairage dans les atmosphères explosives, par exemple en présence de liquides, gaz ou poussières inflammables.
5. Ne regardez pas directement la lumière de la DEL ou la source lumineuse.

La lampe a été classée dans le groupe 2 en matière de risques.

a) La lampe ou le système de lampe est supérieur(e) au groupe d'exceptions et le risque lié à la visionneuse

dépend de la manière dont les utilisateurs installent et utilisent le produit.

b) Danger de rayonnement optique le plus restrictif et autres dangers de rayonnement optiques supérieurs au groupe d'exceptions.
c) Montage, installation, entretien et utilisation en toute sécurité complets, y compris mises en garde claires pour éviter l'éventuelle exposition au rayonnement optique dangereux.
d) Conseils sur les procédures de fonctionnement en toute sécurité et les mises en garde concernant les fautes professionnelles, dysfonctionnements et modes de défaillance dangereux raisonnablement prévisibles.
e) NOTE : rayons UV et infrarouges émis par ce produit.
f) AVERTISSEMENT: rayons infrarouges émis par ce produit.
g) ATTENTION : risque de rayonnements optiques dangereux par ce produit.
h) Limitez l'exposition des yeux et de la peau. Utilisez une protection adéquate.
i) Utiliser un écran de protection adéquat ou une protection pour les yeux.
j) Ne regardez pas fixement la lampe lorsqu'elle fonctionne. Vous risqueriez de vous blesser les yeux.
k) Une exposition peut entraîner une irritation des yeux ou de la peau. Évitez d'exposer vos yeux.

Sécurité en matière d'électricité

1. N'insérez pas de clou, fil, etc., dans le port d'alimentation USB. Cela pourrait provoquer un court-circuit et entraîner la formation de fumée ainsi qu'un incendie.
2. Ne raccordez aucune source d'alimentation au port USB. Cela pourrait provoquer un incendie. Le port USB est destiné uniquement au rechargement d'appareils de faible tension. Placez toujours le cache sur le port USB lorsque vous ne rechargez pas d'appareils de faible tension.

Utilisation et entretien de l'appareil d'éclairage à batterie

1. N'utilisez que le chargeur spécifié par le fabricant. Un chargeur adapté à un type de batterie peut créer un risque d'incendie s'il est utilisé avec un autre type de batterie.
2. Utilisez l'appareil d'éclairage uniquement avec les batteries désignées. L'utilisation d'autres types de batterie peut créer un risque de blessures et d'incendie.
3. Lorsque vous n'utilisez pas la batterie, tenez-la éloignée de tout objet métallique, tel que les trombones, pièces de monnaie, clefs, clous, vis ou autres petits objets métalliques susceptibles de faire office de connexion d'une borne à l'autre. Court-circuiter les bornes de la batterie peut provoquer des brûlures ou un incendie.
4. En cas de mauvaise utilisation, du liquide peut fuir de la batterie ; évitez tout contact. En cas de contact accidentel, nettoyez la surface en question à l'eau. Si du liquide entre en contact avec vos yeux, consultez un médecin. Le liquide éjecté de la batterie peut provoquer une irritation ou des brûlures.

IMPORTANTES CONSIGNES DE SÉCURITÉ POUR LA BATTERIE

1. Avant d'utiliser la batterie, lisez toutes les consignes et tous les avertissements inscrits sur (1) le chargeur, (2) la batterie et (3) l'appareil alimenté par la batterie.
2. Ne démontez pas la batterie.
3. Cessez immédiatement d'utiliser l'appareil si le temps de fonctionnement devient excessivement court. Il y a risque de surchauffe, de brûlures, voire d'explosion.
4. Si l'électrolyte pénètre dans vos yeux, rincez-les à l'eau claire et consultez immédiatement un médecin. Il y a risque de perte de la vue.
5. Ne court-circuitez pas la batterie :

(1) Ne touchez les bornes avec aucun matériau conducteur.
(2) Évitez de ranger la batterie dans un contenant où se trouvent d'autres objets métalliques tels que des clous, pièces de monnaie, etc.
(3) N'exposez pas la batterie à l'eau ou à la pluie. Un court-circuit de la batterie risque de provoquer un fort courant, une surchauffe, parfois des brûlures, voire une panne.

1. Ne rangez pas l'appareil d'éclairage ou la batterie dans des endroits où la température risque d'atteindre ou de dépasser 50 °C (122 °F).
2. Ne jetez pas la batterie au feu, même si elle est gravement endommagée ou complètement épuisée. La batterie peut exploser au contact du feu.
3. Veillez à ne pas laisser tomber ou heurter la batterie.
4. N'utilisez pas de batterie endommagée.
5. Suivez les réglementations locales en ce qui concerne la collecte des batteries.
6. Les batteries au lithium-ion contenues dans l'appareil sont soumises à la législation sur les marchandises dangereuses. Pour les transports commerciaux réalisés par des transitaires tiers par exemple, les conditions spéciales figurant sur les emballages et les étiquettes doivent être respectées. Lors de la préparation de l'article à expédier, il est obligatoire de consulter un spécialiste en matières dangereuses. Respectez également les éventuelles réglementations nationales plus détaillées. Collez du ruban adhésif sur les contacts ouverts ou masquez-les et emballez la batterie de sorte qu'elle ne bouge pas dans le coffret.

ATTENTION :

- Utilisez uniquement des batteries Makita d'origine. L'utilisation de batteries qui ne sont pas Makita d'origine ou de batteries qui ont été modifiées peut provoquer des explosions et entraîner des incendies, des blessures corporelles et des dégâts. Cela peut également invalider la garantie Makita pour l'outil et le chargeur Makita.

Conseils pour garantir une durée de vie optimale de la batterie

1. Rechargez la batterie avant qu'elle soit complètement épuisée. Arrêtez toujours l'appareil d'éclairage et rechargez la batterie lorsque vous constatez que la puissance de l'appareil d'éclairage diminue.

2. Ne rechargez jamais une batterie complètement chargée. La surcharge réduit la durée de service de la batterie.

3. Chargez la batterie lorsque la température ambiante est comprise entre 10 °C et 40 °C (50 °F et 104 °F). Si une batterie est chaude, laissez-la refroidir avant de la charger.
4. Chargez la batterie si vous ne l'avez pas utilisée pendant une période prolongée (plus de six mois).

Conservez l'ensemble des avertissements et des consignes pour vous y reporter ultérieurement.

DESCRIPTION DU FONCTIONNEMENT

Installation et retrait de la batterie (Fig. 1)

ATTENTION :

• Mettez toujours l'appareil d'éclairage hors tension avant d'installer ou de retirer la batterie.
• Tenez fermement l'appareil d'éclairage et la batterie lors de l'installation ou du retrait de la batterie. Si vous ne tenez pas fermement l'appareil d'éclairage et la batterie, ils risquent de glisser et de s'abîmer ou de vous blesser.

Pour retirer la batterie, faites glisser le bouton à l'avant de la batterie et sortez la batterie.

Pour installer la batterie, alignez sa languette sur la rainure qui se trouve à l'intérieur du carter, puis faites glisser la batterie pour la mettre en place. Insérez-la bien à fond jusqu'à ce qu'elle se verrouille en émettant un léger clic. Si vous voyez le voyant rouge sur la face supérieure du bouton, la batterie n'est pas parfaitement verrouillée.

ATTENTION :

• Installez toujours la batterie à fond, de sorte que le voyant rouge ne soit plus visible. À défaut, elle risque de tomber accidentellement de l'appareil d'éclairage et de vous blesser ou de blesser une personne située près de vous.
• Ne forcez pas pour installer la batterie. Si la batterie ne glisse pas aisément, elle n'est pas insérée correctement.

Indication de l'autonomie restante de la batterie (Fig. 2)

(uniquement pour les batteries dont le numéro de modèle se termine par la lettre « B ».)

Appuyez sur le bouton de vérification pour indiquer l'autonomie restante de la batterie. Les voyants s'allument alors pendant quelques secondes.

Voyants			Autonomie restante
Allumé Éteint Clignotant
			75 % à 100 %
			50 % à 75 %
			25 % à 50 %
			0 % à 25 %
			Recharger la batterie.
			Il est possible que la batterie ait mal fonctionné.

REMARQUE :

- Selon les conditions d'utilisation et la température ambiante, les indications peuvent différer légèrement de l'autonomie réelle restante.

Fonctionnement de l'interrupteur d'éclairage (Fig. 3)

ATTENTION :

- Ne regardez pas directement la lumière de la DEL ou la source lumineuse.

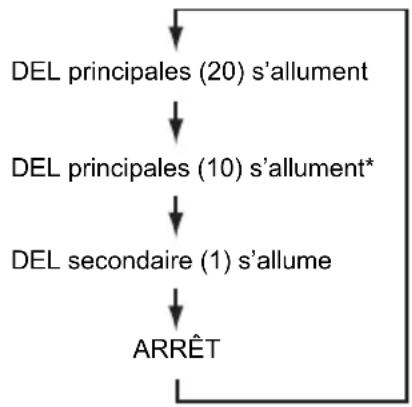

Pour changer de mode, appuyez sur l'interrupteur d'éclairage comme illustré ci-dessous.

* Les LED des deux rangées sur le côté opposé de l'interrupteur d'éclairage s'allument.

Crochet métallique (Fig. 4)

Faites pivoter le crochet métallique à la verticale avant de l'utiliser. Vous pouvez tourner le crochet à 360° et le retirer.

Raccordement de périphériques USB (Fig. 5)

ATTENTION :

- Raccordez uniquement des périphériques compatibles avec le port d'alimentation USB. À défaut, le support de la batterie risque de ne pas fonctionner correctement. Cet appareil d'éclairage (avec la batterie) peut fonctionner comme une alimentation externe pour les périphériques USB.

Ouvrez le cache et branchez le câble USB (non fourni) dans le port d'alimentation du support de la batterie. Raccordez ensuite l'autre extrémité du câble au périphérique.

Appuyez sur l'interrupteur d'alimentation USB. L'interrupteur s'allume en vert et le port d'alimentation USB (avec la batterie) commencer à alimenter l'appareil selon une tension de 5 V C.C., 2,1 A. Appuyez à nouveau sur l'interrupteur d'alimentation USB pour mettre la lampe hors tension.

REMARQUE :

• Avant de raccorder le périphérique USB à l'appareil d'éclairage (avec la batterie), sauvegardez toujours les données enregistrées sur votre périphérique USB. À défaut, vous risquez de les perdre définitivement.
• Il est possible que l'appareil d'éclairage ne puisse pas alimenter certains périphériques USB.
• Retirez le câble USB et fermez le cache lorsque vous ne l'utilisez pas ou lorsque le chargement est terminé.
• Pour économiser de la batterie, l'interrupteur d'alimentation USB s'éteint automatiquement lorsque 30 minutes se sont écoulées depuis que l'alimentation a été coupée ou si la lampe n'a pas été alimentée depuis 30 minutes.
• Si la capacité restante de la batterie diminue, l'interrupteur d'alimentation USB s'éteint et l'appareil n'est plus alimenté en énergie pour éviter que la batterie soit totalement déchargée. Dans ce cas, rechargez la batterie ou remplacez-la par une neuve.

ENTRETIEN

Pour garantir la sûreté et la fiabilité du produit, les réparations et l'entretien doivent être confiés à un Centre de service après-vente Makita agréé.

ATTENTION :

- N'utilisez jamais d'essence, de benzine, de diluant, d'alcool ou de produit similaire. Ces produits risquent de provoquer des décolorations, des déformations ou des fissures.

ACCESSOIRES FOURNIS EN OPTION

ATTENTION :

Il est recommandé d'utiliser ces accessoires ou pièces complémentaires avec l'appareil d'éclairage Makita spécifié dans le présent manuel. L'utilisation de tout autre accessoire ou pièce complémentaire peut comporter un risque de blessure. Ces accessoires ou pièces complémentaires doivent être utilisés correctement, de la façon prévue.

• Sangle du harnais
• Batterie et chargeur Makita d'origine

REMARQUE :

- Certains éléments répertoriés peuvent être inclus en tant qu'accessoires standard dans le coffret de l'appareil d'éclairage. Ils peuvent varier suivant les pays.

Groupe de risque 2

ATTENTION! Le rayonnement optique émis par ce produit est potentiellement dangereux. La lampe d'opération ne doit pas

être observée. Ce produit est potentiellement nocif pour les yeux.

Produit testé contre le EN 62471
