ПОСІБНИК КОРИСТУВАЧА DML809 MAKITA

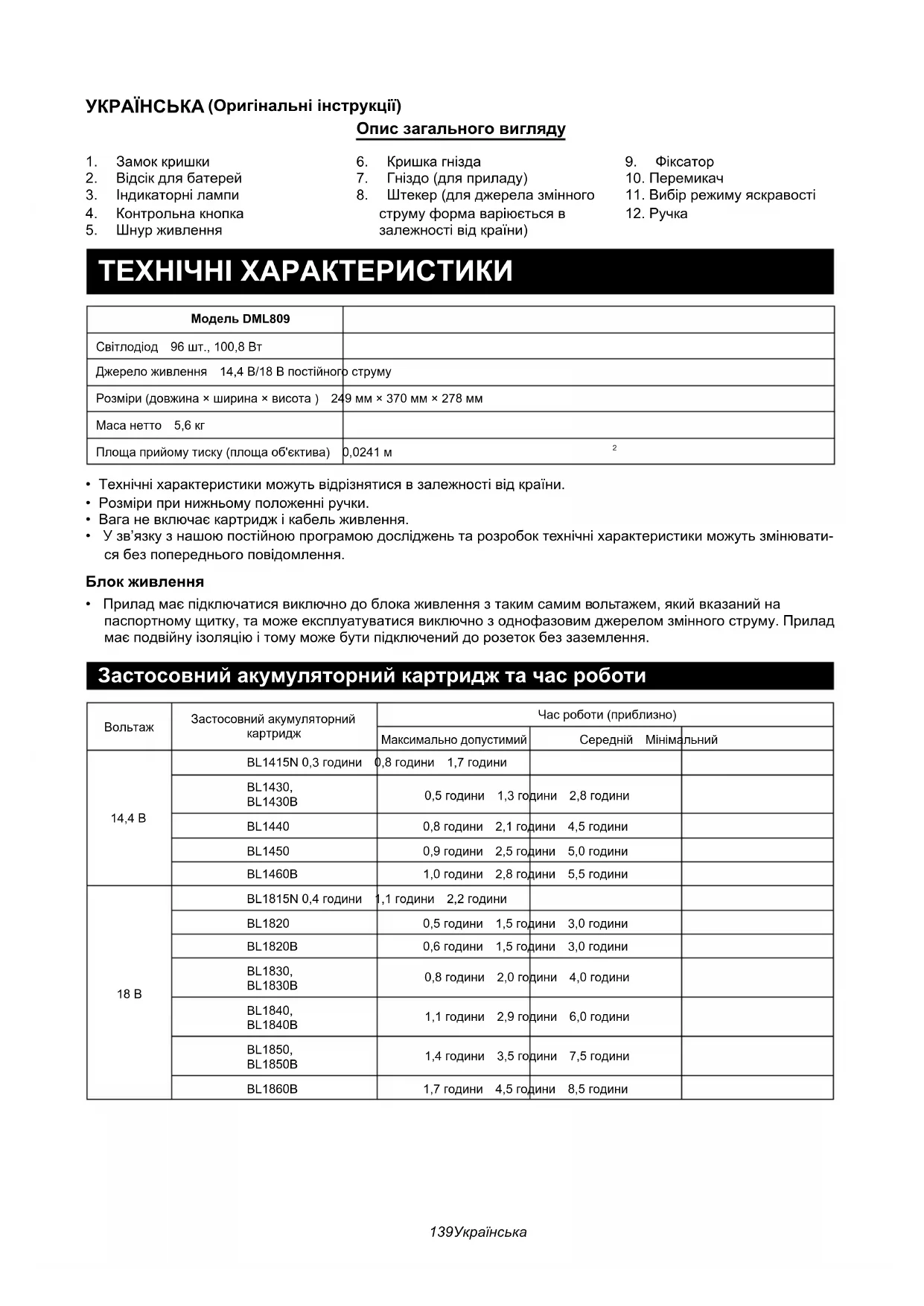

УКРАЇНСЬКА (Оригінальні інструкції)

Опис загального вигляду

1. Замок кришки
2. Відсік для батерей
3. Індикаторні лампи
4. Контрольна кнопка

5. Шнур живлення

6. Кришка гнізда

7. Гніздо (для приладу)

8. Штекер (для джерела змінного струму форма варіюється в залежності від країни)

9. Фіксатор

10. Перемикач

11. Вибір режиму яскравості
12. Ручка

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Модель DML809
Світлодіод 96 шт., 100,8 Вт
Джерело живлення 14,4 В/18 В постійного струму
Розміри (довжина × ширина × висота ) 249 мм × 370 мм × 278 мм
Маса нетто 5,6 кг
Площа прийому тиску (площа об'єктива)	0,0241 м ^2

• Технічні характеристики можуть відрізнятися в залежності від країни.
• Розміри при нижньому положенні ручки.
  • Вага не включає картридж і кабель живлення.
• У зв'язку з нашою постійною програмою досліджень та розробок технічні характеристики можуть змінюватися без попереднього повідомлення.

Блок живлення

- Прилад має підключатися виключно до блока живлення з таким самим вольтажем, який вказаний на паспортному щитку, та може експлуатуватися виключно з однофазовим джерелом змінного струму. Прилад має подвійну ізоляцію і тому може бути підключений до розеток без заземлення.

Застосовний акумуляторний картридж та час роботи

• Час роботи залежить від умов, коли вставлені дві батареї.
• Залежно від регіону проживання деякі з перелічених вище акумуляторних картриджів можуть не бути у наявності.
• Час роботи може відрізнятися залежно від типу батареї, стану заряду та умов використання.

УВАГА: Використовуйте лише акумуляторні картриджі, перелічені вище. Використання будь-яких их акумуляторних картриджів може призвести до травм та/або пожежі.

Символи

Далі показані символи, використані для обладнання. Перед використанням переконайтеся, що ви розуміє-те їх значення.

• Ознайомтесь з інструкцією з експлуатації
• Використання в приміщенні тільки при живленні змінним струмом; Використання в приміщенні та зовнішнє використання при живленні постійним струмом;
  • Тільки для країн ЄС

Не викидайте електрообладнання або акумуляторний блок разом із побутовими відходами!

У відповідності з європейськими директивами щодо відходів електричного та електронного обладнання, батарей і акумуляторів, а також відпрацьованих батарей та акумуляторів та їх застосування у відповідності з національним законодавством, електрообладнання, батареї та акумуляторний(-і) блок(и), термін служби яких закінчився, слід збирати окремо та повертати на підприємство для екологічно прийнятної переробки відходів.

• ПОДВІЙНА ІЗОЛЯЦІЯ
- Оптичне випромінювання (ультрафіолетове та інфрачервоне). Зведіть до мінімуму його вплив на очі та шкіру.
- Не дивіться на лампу, що працює.
- Використовуйте відповідне екранування або захист очей.
- Проявляйте особливу обережність і уважність!
- Не використовуйте прилад під час дощу або снігу, коли використовуєте живлення змінним струмом.
- IP65 для живлення постійним струмом; IP20 для живлення змінним струмом

ПОПЕРЕДЖЕННЯ ПРО ДОТРИМАН- НЯ ТЕХНІКИ БЕЗПЕКИ ВАЖЛИВІ ІНСТРУКЦІЇ 3 ТЕХНІКИ БЕЗПЕКИ

ПОПЕРЕДЖЕННЯ: При використанні прила-

дів завжди слід дотримуватися основних запобіжних заходів, щоб знизити ризик займання, ураження електричним струмом і отримання травм, у тому числі:

ОЗНАЙОМТЕСЬ З УСІМА ІНСТРУКЦІЯМИ.

1. Коли прилад не використовується, завжди вимикайте його та від'єднуйте/витягайте акумуляторний картридж з приладу.
2. Не накривайте прилад під час роботи тканиною або картонною коробкою тощо. Інакше це може призвести до займання.

3. При використанні приладу з живленням від мережі змінного струму не використовуйте прилад у вологих або мокрих місцях.

4. Бережіть від дощу або снігу. Ніколи не мийте його у воді.

5. Не використовуйте прилад у вибухонебезпечних середовищах, таких як легкозаймисті рідини, гази або пил.

6. Штекери приладу повинні відповідати розетці. У будь-якому випадку ніколи не змінюйте штекер. Не використовуйте штепсельні адаптери із заземленими приладами. Незмінені штекер та відповідна розетка зменшать ризик ураження електричним струмом.

7. Під час роботи з приладом уникайте контакту тіла із заземленими поверхнями, такими як труби, радіатори, мікрохвильові печі або холодильники. Ризик удару електричним струмом вище, якщо ваше тіло заземлене.

8. Використовуйте шнур тільки за призначенням. Ніколи не використовуйте шнур для перенесення, витягування або від'єднання пристрою. Тримайте шнур подалі від нагріву, масла, гострих країв або рухомих деталей. Пошкоджені або заплутані шнури підвищують ризик удару електричного струму.

9. Якщо зовнішній гнучкий кабель або шнур даного світильника пошкоджений, він має бути замінений спеціальним шнуром або шнуром, наявними виключно у виробника або його сервісного агента.

10. Не дивіться прямо на джерело світла.

11. Не беріться за штекер вологими або брудними руками.

12. Завжди встановлюйте прилад на рівній і стійкій поверхні, щоб запобігти падінню приладу.

1. Джерело світла, що міститься в цьому світильнику, повинно замінюватися тільки виробником або його сервісним агентом, або подібним кваліфікованим.
2. Не залишайте шнур живлення від'єднаним від приладу, поки живлення живлення подається від розетки. Це може призвести до ураження електричним струмом.
3. Не допускайте, щоб щось закривало або засмічувало вентиляційні отвори приладу. Завжди тримайте в чистоті вентиляційний отвір для охолодження.

Використання та догляд за акумуляторним приладом

1. Запобігайте ненавмисному пуску. Перед підключенням до акумуляторного блоку, підняттям чи перенесенням приладу переконайтесь, що вимикач перебуває у вимкненому положенні. Якщо при перенесенні ви будете тримати палець на вимикачі приладу або заряджати його, це може призвести до нещасних випадків.
2. Перед будь-якими налаштуваннями, зміною приладдя чи зберіганням приладу від'єднайте акумуляторний блок від приладу. Такі профілактичні заходи знижують ризик випадкового запуску приладу.
3. Заряджайте тільки за допомогою зарядного пристрою, вказаного виробником. Зарядний пристрій, що підходить для одного типу акумуляторних блоків, може створити небезпеку займання при використанні з іншим акумуляторним блоком.
4. Використовуйте прилади лише із спеціально призначеними акумуляторними блоками. Використання будь-яких інших акумуляторних батарей може призвести до травм і пожежі.
5. Якщо акумуляторний блок не використовується, три- майте його подалі від інших металевих предметів, таких як скріпки для паперу, монети, ключі, цвяхи, гвинти або інші дрібні металеві предмети, які можуть з'єднати один контактний вивід з іншим. Коротке замикання на клемах акумулятора може призвести до опіків або пожежі.
6. За неналежних умов рідина може викидатись з акумулятора; уникати контактів. Якщо контакт трапився випадково, то змийте її водою. Якщо рідина потрапила в очі, додатково зверніться за медичною допомогою. Рідина, що викидається з акумулятора, може викликати подразнення або опіки.
7. Не використовуйте пошкоджений чи змінений акумуляторний блок чи прилад. У пошкоджених або змінених батарей може бути непередбачувана поведінка, що може призвести до займання, вибуху або ризику травматизму.
8. Не піддавайте акумуляторний блок або прилад впливу вогню або надмірної температури. Вплив вогню або температури вище 130 °C може призвести до вибуху.

9. Дотримуйтесь усіх інструкцій по заряджанню та не заряджайте акумулятор або прилад поза діапазоном температур, зазначеним в інструкції. Неправильне заряджання або заряджання при температурах, що виходять за межі зазначеного діапазону, може призвести до пошкодження акумулятора і підвищення ризику загоряння.

10. Обслуговування повинно проводитися кваліфіко- ваним фахівцем з ремонту з використанням тільки ідентичних запасних частин. Це забезпечить збереження безпеки виробу.

11. Не змінюйте і не намагайтеся відремонтувати прилад або акумуляторний блок, за винятком випадків, зазначених в інструкції з експлуатації та обслуговування.

Важливі інструкції з безпеки для акумуляторного картриджа

1. Перш ніж використовувати акумуляторний картридж, ознайомтесь з усіма вказівками та попереджувальними позначками на (1) зарядному пристрої (2) акумуляторі та (3) виробі, у якому використовується акумулятор.
2. Не розбирайте акумуляторний картридж.
3. Якщо час роботи став надмірно коротким, негайно припиніть роботу. Це може призвести до ризику перегріву, можливих опіків і навіть вибуху.
4. Якщо електроліт потрапив вам в очі, негайно промийте їх чистою водою і зверніться до лікаря. Це може призвести до втрати зору.
5. Не закорочуйте акумуляторний картридж:

(1) Не торкайтеся клем будь-яким провідним матеріалом.
(2) Уникайте зберігання акумуляторного картриджа в контейнері з іншими металевими предметами, такими як цвяхи, монети тощо.
(3) Не допускайте попадання води або дощу на акумуляторний картридж. Коротке замикання на батареї може викликати струм великої сили, перегрів, можливі опіки і навіть поломку.

1. Не зберігайте прилад і акумуляторний картридж у місячях, де температура може досягати або перевищувати 50 °C (122 °F).

2. Не спалюйте акумуляторний картридж, навіть якщо він сильно пошкоджений або повністю зношений. Акумуляторний картридж може вибухнути при займанні.

3. Будьте обережні, щоб не впустити або вдарити батарею.

4. Не використовуйте пошкоджену батарею.

5. Літій-іонні батареї підпадають під дію вимог законодавства про небезпечні товари. При комерційних перевезеннях, наприклад, третіми особами, експедиторами, треба дотримуватися особливих вимог щодо упаковки та маркування. Для підготовки товару для відправлення необхідна консультація з експертом з питань небезпечних матеріалів. Будь ласка, дотримуйтесь, по можливості, більш детальних національних нормативів. Заклейте стрічкою або закрийте відкриті контакти й упакуйте батарею таким чином, щоб вона не могла пересуватися по упаковці.

6. При утилізації акумуляторного картриджа вийміть його з приладу й утилізуйте в безпечному місці. Дотримуйтесь місцевих нормативів, що стосуються утилізації акумулятора.

7. Використовуйте батареї тільки з виробами, зазначеними Makita. Установка батарей на невідповідні вироби може привести до пожежі, перегріву, вибуху або витоку електроліту.

8. Якщо пристрій не використовується протягом тривалого періоду часу, батарея повинна бути витягнута з пристрою.

Поради щодо забезпечення максимального терміну служби батареї

1. Перед повним розрядженням зарядіть акумуляторний картридж.
   Завжди зупиняйте роботу приладу і заряджайте акумуляторний картридж, коли ви помічаєте, що потужність приладу зменшується.
2. Ніколи не заряджайте повністю заряджений акумуляторний картридж. Надмірне зарядження скорочує термін служби батареї.
3. Заряджайте акумуляторний картридж при кімнатній температурі в діапазоні 10 °C - 40 °C (50 °F - 104 °F). Дайте гарячому акумуляторному картриджу охолонути перед зарядженням.
4. Зарядіть акумуляторний картридж, якщо ви не використовуєте його протягом тривалого періоду (понад шість місяців).

Збережіть усі попередження та інструкції для повторного ознайомлення у майбутньому.

ТЕХНІЧНИЙ ОПИС

ПОПЕРЕДЖЕННЯ:

• Перед регулюванням або перевіркою функції пристрою завжди переконайтеся, що прилад вимкнений, від'єднаний від розетки, а акумуляторний картридж витягнутий.

Використання батареї:

Встановлення або виймання акумуляторного картриджа

ПОПЕРЕДЖЕННЯ:

• Перш ніж встановлювати або виймати акумуляторний картридж завжди відключайте штекер від мережі.
• Використовуйте лише відповідні літій-іонні акумулятори Makita. Використання невідповідних Makita акумуляторів або батарей, які були змінені, може призвести до розриву батареї, що спричинить займання, травми та пошкодження. Це також призведе до скасування гарантії Makita на прилад та зарядний пристрій Makita.
• При установці або витяганні акумуляторного картриджа міцно тримайте пристрій та акумуляторний картридж.
  Якщо ви не будете міцно тримати прилад і акумуляторний картридж, вони можуть зісковзнути з ваших рук і призвести до пошкодження приладу і акумуляторного картриджа, а також до травм.
• Будьте обережні, щоб не затиснути палець (пальці) між приладом і акумуляторним картриджем під час установки акумуляторного картриджа, а також між приладом і кришкою батарейного відсіку при закритті кришки батарейного відсіку.

ПРИМИТКА:

Можна встановити до двох акумуляторних картриджів, хоча для роботи прилад використовує один акумуляторний картридж.

Щоб установити акумуляторний картридж, відпустіть фіксатор кришки та відкрийте кришку батарейного відсіку. (Fig. 1)

Уставте акумуляторний картридж. З'єднайте шип на акумуляторному картриджі з пазом у корпусі та встановіть його на місце. Вставте його до кінця, поки він не зафіксується на місці невеликим клацанням. Якщо ви бачите червоний індикатор на верхній поверхні кнопки, то він не заблокований повністю.

Потім закрийте кришку батарейного відсіку. (Fig. 2)

Щоб витягти акумуляторний картридж, висуньте його з приладу, одночасно натискаючи кнопку на передній панелі картриджа.

ПОПЕРЕДЖЕННЯ:

• Завжди встановлюйте акумуляторний картридж повністю, поки не щезне червоний індикатор. В іншому випадку він може випадково випасти з приладу, завдавши травму вам або комусь з тих, хто оточує.
• Не встановлюйте акумуляторний картридж із за- стосуванням сили. Якщо картридж не ковзає легко, це значить, що його вставляють неправильно.

Індикація залишкової ємності акумулятора (Fig. 3)

(Тільки для акумуляторних картриджів з індикатором) Натисніть контрольну кнопку на акумуляторному картриджі, щоб перевірити залишкову ўмність акумулятора. Індикаторні лампи загоряються на кількох секунд.

Індикаторні лампи			Залишкова ємність
Світить	Вимкне-ний	Блимає
		75% - 100%
		50% - 75%
		25% - 50%
		0% - 25%
		Заряджайте батарею.
			Можливо, батарея вийшла з ладу.

ПРИМИТКА:

- Залежно від умов використання та температури навколишнього середовища індикація може дещо відрізнятися від фактичної ємності.

Використання неоригінальних батарей Makita або батарей, які були змінені, призведе до анулювання гарантії Makita на пристрій та зарядний пристрій Makita.

Використання змінного струму:

При використанні приладу з живленням від мережі змінного струму використовуйте шнур живлення, що входить у комплект поставки приладу. Уставте штекер у гніздо приладу і під'єднайте штекер до гнізда. (Fig. 4)

ПОПЕРЕДЖЕННЯ:

• Спочатку повністю вставте штекер у гніздо, а потім під'єднайте штекер до розетки.
• Завжди щільно закривайте кришку гнізда, якщо шнур живлення не підключений.

ПРИМІТКА:

• Живлення від мережі змінного струму не заряджає батарею, вставлену в прилад.
• Навіть працючи від постійного струму, прилад автоматично перемикається на мережу змінного струму, якщо підключений шнур живлення.

Підключення шнура живлення:

Щільно зафіксуйте шнур живлення зміцніть на підставці, потім затисніть кінець шнура, використовуючи фіксатор. (Fig. 5)

Включення вибору режиму освітлення і яскравості (Fig. 6)

1. Перемикач: Натисніть на перемикач один раз, індикатор увімкнеться (у тому ж режимі яскравості, що і при останньому налаштуванні). Натисніть на перемикач ще раз, світло вимкнеться.
2. Вибір режиму освітлення: Послідовністю режимів яскравості є: Максимально допустимий режим/середній режим/мінімальний режим/максимально допустимий режим для кожного натискання, коли світло вмикається.

Система захисту акумулятора (Fig. 7)

Пристрій обладнано системою захисту батареї, щоб продовжити термін служби батареї. Коли батарея розряджається, світлодіодні індикатори згасають, крім одного світлодіода, як показано на рисунку. Приблизно через п'ять-десять хвилин система автоматично відключає живлення. У цьому випадку вийміть батарею з приладу і зарядіть батарею.

Охолоджувальний вентилятор

Цей прилад оснащений охолоджувальним вентилятором. Охолоджувальний вентилятор може працювати, охолоджуючи прилад навіть після вимкнення приладу. Під час роботи охолоджувального вентилятора чути звук повітря на виході.

Це не є несправністю приладу.

ФУНКЦІОНУВАННЯ

ПОПЕРЕДЖЕННЯ:

- Завжди ставте прилад на рівне і стійке місце. В іншому випадку може статися нещасний випадок при падінні.

Регулювання кута нахилу світла (Fig. 8)

Послабте ручки з обох сторін. Відрегулюйте кут на- хилу світла (діапазон регулювання становить 240°). Потім знову затягніть ручки.

ПОПЕРЕДЖЕННЯ:

Будьте обережні, щоб не затиснути палець (пальці) при регулюванні кута нахилу світла.

Використання зі штативом (додаткове приладдя)

ПОПЕРЕДЖЕННЯ:

- Уважно ознайомтесь з інструкцією з експлуатації приладдя, перш ніж використовувати його зі світильником.

Щоб полегшити роботу, ви можете поставити світильник на штатив. (Fig. 9)

ПОПЕРЕДЖЕННЯ:

• Будьте обережні, щоб не впустити прилад при установці його на штатив.
• Помістіть штатив на рівну і стійку поверхню, щоб запобігти падінню.
• Максимально розсуньте ніжки штатива.
• Не використовуйте штатив при сильному вітрі.
• Переконайтесь, що прилад надійно закріплений на штативі.
• Виймайте прилад при перенесенні штатива або при складанні ніжок штатива.
• Будьте обережні, щоб під час складанні штатива рука не потрапила в ніжки штатива.

ТЕХНИЧНЕ ОБСЛУГОВУВАННЯ

ПОПЕРЕДЖЕННЯ:

• Перш ніж приступати до огляду або технічного обслуговування, завжди переконайтеся, що прилад вимкнений, від'єднаний від розетки, а акумуляторний картридж витягнутий.
• Ніколи не використовуйте бензин, розчинник, розріджувач, спирт тощо. Це може привести до знебарвлення, деформації або утворення тріщин.

Користувач може виконувати тільки ті роботи з технічного обслуговування, що описані в даному посібнику з експлуатації. Будь-які інші роботи повинні виконуватися авторизованими сервісними центрами Makita.

Очищення

ПОПЕРЕДЖЕННЯ:

• Ніколи не мийте прилад у воді.

Час від часу протирайте зовнішню поверхню приладу тканиною, змоченою в мильній воді.

ДОДАТКОВЕ ПРИЛАДДЯ

ПОПЕРЕДЖЕННЯ:

- Це приладдя або насадки рекомендується використовувати з пристроєм Makita, зазначеним у цьому посібнику. Використання будь-якого іншого приладдя або пристосувань може становити небезпеку отримання травм. Використовуйте приладдя або насадку тільки за призначенням.

Якщо вам потрібна допомога для отримання більш детальної інформації про це приладдя, зверніться до місцевого сервісного центру Makita.

- Оригінальні батарея і зарядний пристрій Makita

- Штатив [номер деталі: GM00002073]

ПРИМІТКА:

- Деякі елементи в списку можуть бути включені в комплект поставки приладу в якості стандартного приладдя. Вони можуть відрізнятися в залежності від країни.
