HƯỚNG DẪN NGƯỜI DÙNG DML809 MAKITA

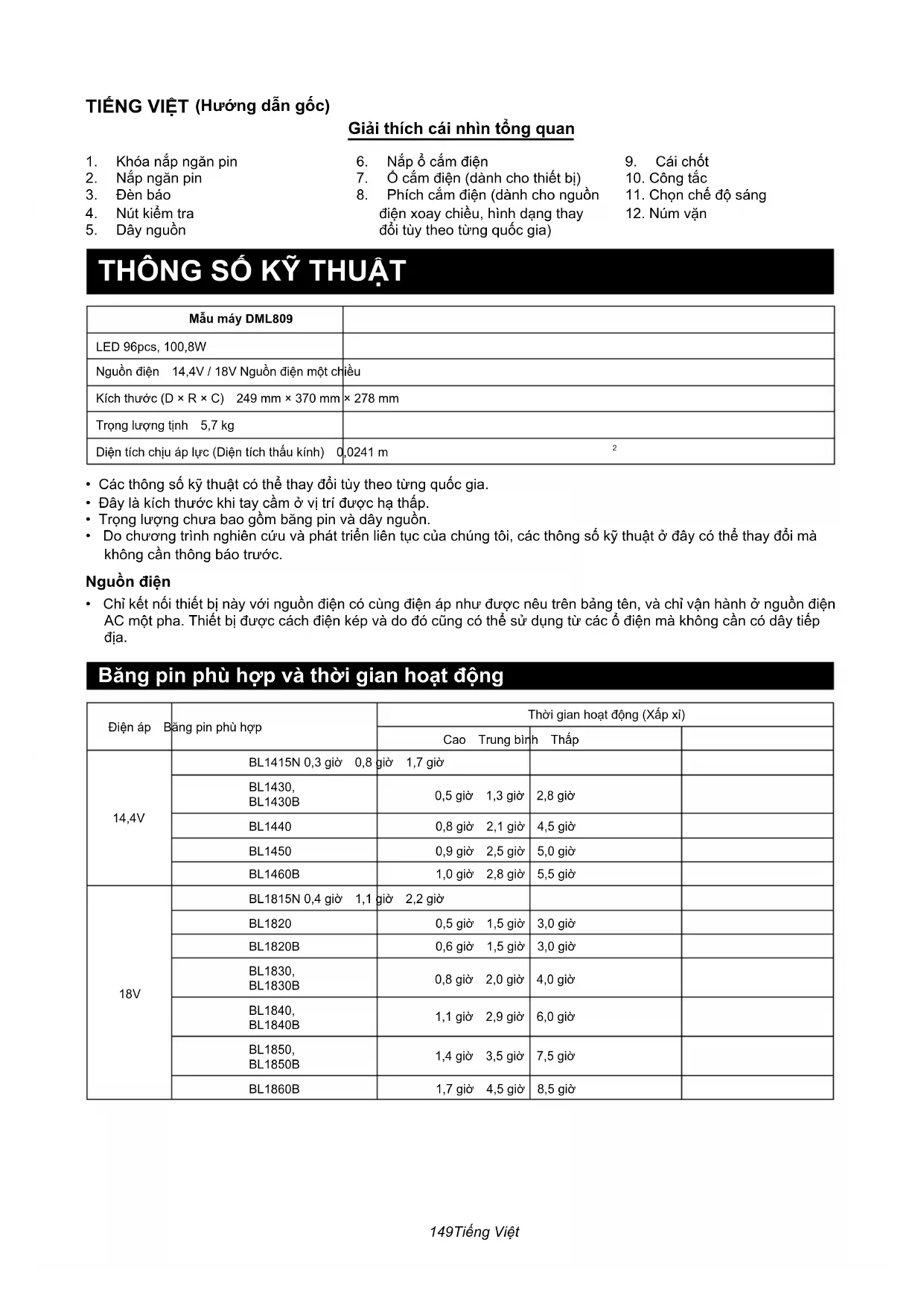

TIẾNG VIỆT (Hướng dẫn gốc)

Giải thích cái nhìn tổng quan

1.	Khóa nắp ngăn pin	6.	Nắp ở cắm điện	9.	Cái chốt
2.	Nắp ngăn pin	7.	Ở cắm điện (dành cho thiết bị)	10.	Công tắc
3.	Đèn báo	8.	Phích cắm điện (dành cho nguồn	11.	Chọn chế độ sáng
4.	Nút kiểm tra		điện xoay chiều, hình dạng thay	12.	Núm vặn
5.	Dây nguồn		đổi tùy theo từng quốc gia)

THÔNG SỐ KỸ THUẬT

Mẫu máy DML809
LED 96pcs, 100,8W
Nguồn điện 14,4V / 18V Nguồn điện một chiều
Kích thước (D × R × C) 249 mm × 370 mm × 278 mm
Trọng lượng tỉnh 5,7 kg
Diện tích chịu áp lực (Diện tích thấu kính) 0,0241 m	^2

• Các thông số kỹ thuật có thể thay đổi tùy theo từng quốc gia.
• Đây là kích thước khi tay cảm ở vị trí được hạ thấp.
• Trọng lượng chưa bao gồm bằng pin và dây nguồn.
• Do chương trình nghiên cứu và phát triển liên tục của chúng tôi, các thông số kỹ thuật ở đây có thể thay đổi mà không cần thông báo trước.

Nguồn điện

- Chỉ kết nối thiết bị này với nguồn điện có cùng điện áp như được nếu trên bằng tên, và chỉ vận hành ở nguồn điện AC một pha. Thiết bị được cách điện kép và do đó cũng có thể sử dụng từ các ố điện mà không cần có dây tiếp địa.

Băng pin phù hợp và thời gian hoạt động

Điện áp	Băng pin phù hợp	Thời gian hoạt động (Xấp xì)
		Cao Trung bình Thấp
14,4V	BL1415N 0,3 giờ 0,8 giờ 1,7 giờ
	BL1430,BL1430B	0,5 giờ 1,3 giờ	2,8 giờ
	BL1440	0,8 giờ 2,1 giờ	4,5 giờ
	BL1450	0,9 giờ 2,5 giờ	5,0 giờ
	BL1460B	1,0 giờ 2,8 giờ	5,5 giờ
18V	BL1815N 0,4 giờ 1,1 giờ 2,2 giờ
	BL1820	0,5 giờ 1,5 giờ	3,0 giờ
	BL1820B	0,6 giờ 1,5 giờ	3,0 giờ
	BL1830,BL1830B	0,8 giờ 2,0 giờ	4,0 giờ
	BL1840,BL1840B	1,1 giờ 2,9 giờ	6,0 giờ
	BL1850,BL1850B	1,4 giờ 3,5 giờ	7,5 giờ
	BL1860B	1,7 giờ 4,5 giờ	8,5 giờ

• Thời gian hoạt động dựa trên tình trạng khi lắp hai pin vào.
• Một số bằng pin được liệt kê ở trên có thể không có sẵn tùy thuộc vào khu vực mà bạn cư trú.
• Thời gian hoạt động có thể khác nhau tùy thuộc vào loại pin, trạng thái sạc và tình trạng sử dụng.

CẢNH BÁO: Bạn chỉ được sử dụng các loại bằng pin được liệt kê ở trên. Bạn có thể bị thương và/hoặc ra hòa hoàn nếu sử dụng bất kỳ loại bằng pin nào khác.

Các biểu tượng

Dưới đây là các biểu tượng được sử dụng cho thiết bị này. Đảm bảo rằng bạn hiểu rõ ý nghĩa của các biểu tượng sau đây trước khi dùng thiết bị.

• Hấy đọc tài liệu hướng dẫn sử dụng
• Chỉ sử dụng trong nhà cho nguồn xoay chiều; Sử dụng trong nhà và ngoài trời cho nguồn một chiều;
• Chỉ dành cho các nước EU Không thải bỏ thiết bị điện hoặc bộ pin cùng với rác thải sinh hoạt! Để tuân thủ các Chỉ thị của Châu Âu về chất thải từ thiết bị điện và điện tử, và về pin và ắc quy và chất thải tử pin và ắc quy, và thi hành những chỉ thì này phù hợp với luật lệ quốc gia, các thiết bị điện tử và pin và (các) bộ pin không còn sử dụng được nữa phải được thu nhật riêng và đưa trở lại một cơ sở tái chế tương thích với môi trường.

• CÁCH ĐIỆN KÉP

• Bức xạ Quang học (UV và IR). Giảm thiếu tiếp xúc với mất hoặc da.
• Không nhìn lâu vào đèn đang hoạt động.
• Sử dụng các phương tiện che chấn hoặc bảo vệ mất thích hợp.
  • Đặc biệt đề phòng và chú ý!
• Không sử dụng thiết bị với nguồn điện xoay chiều trong điều kiện trời mưa hoặc có tuyệt.
• IP65 cho nguồn điện một chiều; IP20 cho nguồn điện xoay chiều

CẢNH BÁO AN TOÀN CÁC HƯỚNG DẪN AN TOÀN QUAN TRỘNG

CẢNH BÁO: Khi sử dụng thiết bị, phải luôn tuân các biện pháp phòng ngừa an toàn cơ bản để giảm nguy cơ hòa hoạn, điện giật và gây thương tích cá n, bao gồm các biện pháp sau:

ĐỘC TẮT CẢ CÁC HƯỚNG DÃN.

1. Khi không sử dụng thiết bị, luôn tất và rút phích cấm / tháo bằng pin ra khởi thiết bị.
2. Không che thiết bị đang hoạt động bằng vải hoặc bìa các tông, v.v. Nếu không có thể gây cháy.
3. Khi sử dụng thiết bị với nguồn điện xoay chiều, không sử dụng thiết bị ở những nơi ẩm thấp hoặc ướt.
4. Không đề thiết bị dưới trời mưa hoặc tuyệt. Không rửa thiết bị trong nước.
5. Không sử dụng thiết bị trong môi trường cháy nổ, ví dụ như môi trường có sự hiện diện của các chất lỏng, khí hoặc bụi dễ cháy.
6. Phích cắm của thiết bị phải khớp với ố cắm. Không được sửa đổi phích cắm theo bất kỳ cách nào. Không sử dụng bất kỳ phích chuyển đổi nào khi thiết bị được nối đất (tiếp địa). Các phích cắm còn nguyên vẹn và ố cắm phù hợp sẽ giảm nguy cơ điện giật.
7. Khi vận hành thiết bị, tránh để cơ thể tiếp xúc với các bề mặt nối đất hoặc tiếp địa như đường ống, bộ tần nhiệt, lò vi ba hoặc từ lạnh. Nguy cơ bị điện giật sẽ tăng lên nếu cơ thể bạn được nối đất hoặc tiếp địa.
8. Không làm dụng dây điện. Không được phép sử dụng dây để mang, kéo hoặc tháo phích cắm thiết bị. Giữ dây tránh xa nguồn nhiệt, dầu, các mép sắc hoặc các bộ phận chuyển động. Dây bị hư hại hoặc bị rối sẽ làm tăng nguy cơ điện giật.
9. Nếu dây cấp điện hoặc dây điện mềm bên ngoài của bộ đèn này bị hỏng, nó sẽ được thay thế bằng một dây điện đặc biệt hoặc dây điện riêng do nhà sản xuất hoặc đại lý dịch vụ của nhà sản xuất cung cấp.
10. Không nhìn trực tiếp vào nguồn sáng trong thời gian dài.
11. Không cảm, nằm phích cấm bằng tay ướt hoặc dính dầu mỡ.
12. Luôn đặt thiết bị trên một bề mặt phẳng và vững chắc để tránh thiết bị rơi xuống.
13. Chỉ nhà sản xuất hoặc đại lý dịch vụ của nhà sản xuất hoặc một người có trình độ tương tự mới được thay nguồn sáng chứa trong bộ đèn này.
14. Khi sử dụng nguồn điện tử ố cấm, không để dây nguồn bị ngắt kết nối khởi thiết bị. Làm như vậy có thể khiển bạn bị điện giật.
15. Không để bắt cứ thú gì che hoặc làm tắc các lỗ thông hơi của thiết bị. Luôn giữ sạch lỗ thông hơi để làm mát thiết bị.

Sử dụng và chăm sóc thiết bị pin

1. Tránh vô tình khởi động thiết bị. Đảm bảo công tắc ở vị trí tất trước khi kết nối với bộ pin và trước khi nhắc thiết bị lên hoặc di chuyển thiết bị. Tai nạn có thể xảy ra nếu bạn di chuyển thiết bị trong khi đề ngón tay trên công tắc, hoặc cung cấp năng lượng cho thiết bị trong khi công tắc đang bạt.
2. Thảo bộ pin ra khởi thiết bị trước khi thực hiện bất kỳ công việc điều chỉnh, thay phụ kiện, hay cắt giữ thiết bị nào. Những biện pháp an toàn phòng ngừa này sẽ giảm nguy cơ khởi động thiết bị không mong muốn.
3. Chỉ sạc lại bằng bộ sạc được nhà sản xuất chỉ định. Một bộ sạc phù hợp với một loại bộ pin có thể gây ra rủi ro cháy khi được sử dụng với một bộ pin khác.
4. Chỉ sử dụng các thiết bị với các bộ pin được chỉ định cụ thể. Bạn có thể có nguy cơ bị thương và gây ra hòa hoàn nếu sử dụng bất kỳ bộ pin nào khác.
5. Khi không sử dụng bộ pin, để nó cách xa các vật kim loại khác như: kép giấy, đồng xu, chia khóa, dinh, vít, hoặc những vật kim loại nhỏ có thể kết nối từ điện cực này sang điện cực khác. Làm đoàn mạch các điện cực của pin có thể gây bổng hoặc hòa hoàn.
6. Trong những điều kiện làm dụng, chất lỏng có thể rỉ ra từ pin; hãy tránh tiếp xúc với nó. Nếu vô tinh tiếp xúc, hãy xả với nước. Nếu chất lỏng tiếp xúc với mất, ngoài ra còn phải tìm sự giúp đỡ y tế. Chất lòng chảy ra từ pin có thể gây kích ứng hoặc bồng.
7. Không sử dụng bộ pin hoặc thiết bị đã hư hỏng hoặc bị sửa đổi. Pin đã hư hỏng hoặc bị sửa đổi có thể hoạt động bất thường, dẫn đến cháy, nổ hoặc nguy cơ bị thương.
8. Không để bộ pin hoặc thiết bị tiếp xúc với lửa hoặc nhiệt độ quá cao. Tiếp xúc với lửa hoặc nhiệt độ trên 130 °C có thể gây nổ.
9. Làm theo tất cả các hướng dẫn sạc và không sạc bộ pin hoặc thiết bị ngoài phạm vi nhiệt độ được chỉ định trong hướng dẫn. Sạc không đúng cách hoặc ở nhiệt độ ngoài phạm vi quy định có thể làm hòng pin và tăng nguy cơ hòa hoạn.
10. Việc bảo dưỡng thiết bị phải được thực hiện bởi thợ sửa chữa có trình độ và chỉ sử dụng các bộ phận thay thế đồng nhất. Việc này sẽ đảm bảo duy trì an toàn cho sản phẩm.
11. Không sửa đổi hoặc có gắng sửa chữa thiết bị hoặc bộ pin trừ khi điều này được chỉ định trong tài liệu hướng dẫn sử dụng và chăm sóc.

Hướng dẫn an toàn quan trọng cho bằng pin

1. Trước khi sử dụng bằng pin, hãy đọc tất cả các hướng dẫn và những cảnh báo về (1) bộ sạc pin, (2) pin và (3) sản phẩm sử dụng pin.
2. Không tháo ròi băng pin.

3. Nếu thời gian vận hành của bằng pin còn quá ít, hãy ngừng vận hành ngay lập tức. Thời gian vận hành của bằng pin còn quá ít có thể dẫn đến nguy cơ bằng pin trở nên quá nóng, có thể khiển bạn bị bồng và thập chí gây nổ.

4. Nếu chất điện phân vào trong mắt bạn, hãy rửa xối chúng ra khởi mắt với nước sạch và tìm sự chăm sóc y tế ngay lập tức. Nó có thể gây mất thị giác.

5. Không làm đoàn mạch bằng pin:

(1) Không chạm các điện cực với bất kỳ chất liệu truyền dẫn nào.
(2) Tránh lưu trữ bằng pin trong một hộp dụng với những vật dụng kim loại khác như dinh, đồng xu, v.v.
(3) Không đề bằng pin tiếp xúc với nước hoặc mưa. Đoàn mạch pin có thể tạo ra một dòng điện lớn, gây quá tải nhiệt, có khả năng gây bồng và thậm chí là hư hồng.

1. Không lưu trữ thiết bị và bằng pin tại những địa điểm mà nhiệt độ có thể đạt hoặc vượt quá 50°C (122°F).

2. Không đốt bằng pin kể cả khi nó bị hư hỏng nghiêm trọng hoặc đã hao mòn hoàn toàn. Băng pin có thể nổ khi tiếp xúc với lữa.

3. Cần thận không đánh rơi pin hoặc gây va đập.

4. Không sử dụng pin đã hư hỏng.

5. Các pin có chứa lithium-ion phải được xử lý theo các yêu cầu của Quy định về hàng hóa nguy hiểm. Khi được vận chuyển thương mại, ví dụ như bởi bên thứ ba, các đại lý giao nhận, phải tuân thủ yêu cầu đặc biệt về bao bì và nhân dán. Trước khi vận chuyển sản phẩm, cần phải có sự tư vấn của chuyên gia về vật liệu nguy hiểm. Đồng thời, vui lòng tuân thủ các quy định quốc gia có thể chi tiết hơn. Dán bằng dính hoặc che phủ các bề mặt hồ và đóng gói pin sao cho nó không bị xô đẩy trong bao bì.

6. Khì thải bỏ bằng pin, hãy tháo nó ra khởi thiết bị và thải bỏ nó ở nơi an toàn. Tuân thủ các quy định của địa phương bạn về việc thải bỏ pin.

7. Chỉ sử dụng pin với các sản phẩm được chỉ định bởi Makita. Sử dụng pin cho các sản phẩm không được chỉ định có thể dẫn đến hòa hoạn, nhiệt độ quá cao, nổ hoặc rò rỉ chất điện phân.

8. Tháo pin ra khởi thiết bị nếu không sử dụng thiết bị trong một thời gian dài.

Mẹo đề duy trì tuổi thọ pin tối đa

1. Sạc bằng pin trước khi xả pin hoàn toàn. Luôn luôn ngừng vận hành thiết bị và sạc bằng pin khi bạn nhận thấy mức năng lượng của thiết bị ít đi.
2. Không bao giờ sạc lại một bằng pin đã được sạc đầy. Sạc quá thời gian khiến tuổi thọ pin giảm.
3. Sạc bằng pin với nhiệt độ phòng ở 10°C - 40°C (50°F - 104°F). Để một bằng pin nóng người bót trước khi sạc nó.
4. Sạc bằng pin nếu bạn không sử dụng nó trong một thời gian dài (hơn sáu tháng).

Lưu giữ tất cả cảnh báo và hướng dẫn để tham khảo sau này.

MÔ TẢ CHÚC NĂNG

THẦN TRỌNG:

- Luôn đảm bảo rằng bạn đã tất thiết bị, rút phích cấm và tháo bằng pin trước khi điều chỉnh hoặc kiểm tra chức năng trên thiết bị.

Sử dụng với pin:

Lắp đặt hoặc tháo băng pin

THẦN TRỘNG:

• Luôn rút phích cắm trước khi lắp đặt hoặc tháo bằng pin.
• Chỉ sử dụng pin lithium-ion Makita chính hăng. Việc sử dụng pin Makita không chính hăng hoặc pin đã bị sửa đổi có thể khiến pin bị võ, gây ra hòa hoạn, thương tích cá nhân và hư hỏng. Điều đó cũng sẽ làm mất hiệu lực bảo hành của Makita đối với thiết bị và bộ sạc Makita.
• Giữ chắc thiết bị và băng pin khi lắp đặt hoặc tháo băng pin.
  Không giữ chắc thiết bị và bằng pin có thể khiến chúng tuột khởi tay bạn và dẫn đến thiết bị và bằng pin hư hỏng và gây thương tích cá nhân.
• Cẩn thận không để kẹt ngón tay giữa thiết bị và bằng pin khi lắp bằng pin cũng như giữa thiết bị và nắp ngăn pin khi đóng nắp ngăn pin.

CHÚ Ý:

Có thể cài đặt tối đa hai bằng pin, mặc dù thiết bị sử dụng một bằng pin để hoạt động.

Đề lắp đặt bằng pin, hãy tháo khóa nắp ngăn pin và mở nắp ngăn pin. (Fig. 1)

Đưa bằng pin vào. Căn đường gân trên bằng pin vào đường rãnh trên vỏ thiết bị và trượt nó vào vị trí. Đầy hết bằng pin cho đến khi nó được khóa đúng vị trí với một tiếng cách nhỏ. Nếu bạn nhìn thấy đèn báo màu đồ ở phía bên trên nút bấm thì nó chưa được khóa hoàn toàn.

Sau đó đóng nắp ngăn pin lại. (Fig. 2)

Để tháo gỗ bằng pin, trượt nó khởi thiết bị đồng thời nhân nút ở mặt trước bằng pin.

THẦN TRỌNG:

• Luôn lắp bằng pin hoàn chỉnh cho đến khi đèn báo màu đỏ biến mất. Nếu không, nó có thể vô tình rơi ra ngoài thiết bị, gây chắn thương cho bạn hoặc những người xung quanh bạn.
• Không sử dụng lực mạnh khi lắp bằng pin. Nếu bằng pin không trượt vào dễ dàng tức nó đã không được lắp đúng cách.

Báo dung lượng pin còn lại (Fig. 3)

(Chỉ dành cho những bằng pin với đèn báo)

Nhấn nút kiểm tra trên bằng pin để xem dung lượng pin còn lại. Các đèn báo bật sáng trong vài giây.

Đèn báo		Dung lượng pin còn lại
Sáng
		Pin có thể đã hư hỏng.

CHÚ Ý:

- Phụ thuộc vào các điều kiện sử dụng và nhiệt độ môi trường, đèn báo có thể hơi sai khác so với dung lượng thực tế.

Việc sử dụng pin Makita không chính hăng hoặc pin đã bị sửa đổi sẽ làm mất hiệu lực bảo hành của Makita đối với thiết bị và bộ sạc Makita.

Sử dụng với nguồn điện xoay chiều:

Khi sử dụng thiết bị có nguồn điện xoay chiều, hãy sử dụng dây nguồn đi kèm với thiết bị. Lắp ổ cắm điện vào thiết bị và kết nối phích cắm với một ổ cắm. (Fig. 4)

THẦN TRỌNG:

• Trước hết lắp hoàn toàn ở cắm điện vào thiết bị, sau đó kết nối phích cắm với một ở cắm.
• Luôn đóng chặt nắp ở cấm điện khi không cấm dây nguồn.

CHÚ Ý:

• Nguồn điện xoay chiều không sạc pin được lắp vào thiết bị.
• Ngay cả khi hoạt động ở nguồn điện một chiều, thiết bị sẽ tự động chuyển sang nguồn điện xoay chiều khi cấm dây nguồn.

Tổ chức dây nguồn:

Cuôn chặt dây nguồn, sau đó kép đầu dây bằng cái chốt được cung cấp. (Fig. 5)

Bật đèn và chọn chế độ sáng (Fig. 6)

1. Công tắc: Nhấn công tắc một lần, đèn sẽ sáng (Chế độ sáng sẽ giống với cải đặt gần nhất). Nhấn công tắc một lần nữa, đèn sẽ tất.
2. Chọn chế độ sáng: Trình tự độ sáng là: Chế độ cao / Chế độ trung bình / Chế độ thấp / Chế độ cao cho mỗi lần nhân khi đèn sáng.

Hệ thống bảo vệ pin (Fig. 7)

Thiết bị được trang bị hệ thống bảo vệ pin để kéo dài tuổi thọ pin. Khì pin yếu, đèn LED sẽ tất, trừ một đèn LED như hình minh họa. Sau đó khoảng năm đến mười phút, hệ thống sẽ tự động ngắt điện. Trong trường hợp này, hãy tháo pin ra khởi thiết bị và sạc pin.

Quạt làm mát

Thiết bị này được trang bị quạt làm mát.

Quạt làm mát có thể hoạt động để làm mát thiết bị kể cả sau khi thiết bị đã tất. Có tiếng gió phát ra khi quạt làm mát đang hoạt động.

Đây không phải là dấu hiệu cho thấy thiết bị trực trắc.

VÂN HÀNH

THẦN TRỌNG:

• Luôn đặt thiết bị ở nơi bằng phẳng và vững chắc. Nếu không thiết bị có thể rơi xuống.

Điều chỉnh góc của đèn (Fig. 8)

Nói lòng các núm vận ở cả hai bên. Điều chỉnh góc của đèn (phạm vi điều chỉnh là 240°). Sau đó tiết chặt các núm một lần nữa.

THẦN TRỌNG:

Cẩn thận không kẹt (các) ngón tay khi điều chỉnh góc của đèn.

Sử dụng với giá ba chân (phụ kiện tùy chọn)

THẦN TRỌNG:

- Đọc kỹ các tài liệu hướng dẫn sử dụng của các phụ kiện trước khi sử dụng với đèn.

Bạn có thể đặt đèn trên giá ba chân để việc vận hành thuận tiện hơn. (Fig. 9)

THĂN TRỌNG:

• Cần thận không làm rơi thiết bị khi gắn thiết bị vào giá ba chân.
• Đặt giá ba chân trên một bề mặt phẳng và vững chắc để tránh thiết bị rơi xuống.
• Xoài rộng chân của giá ba chân đến mức tối đa.
• Không sử dụng giá ba chân nếu gió thời mạnh.
• Đảm bảo rằng thiết bị được gắn chắc trên giá ba chân.
• Tháo thiết bị ra khởi giá ba chân khi di chuyển giá ba chân, hoặc khi gập các chân của giá ba chân.
• Cần thận không để tay bạn bị kẹt vào các chân của giá ba chân khi đóng giá ba chân.

BẢO TRÌ

THÂN TRỌNG:

• Luôn đảm bảo rằng bạn đã tất thiết bị, rút phích cắm và tháo bằng pin trước khi cố thực hiện kiểm tra hoặc bảo trì thiết bị.
• Không bao giờ sử dụng xăng, ét-xăng, chất pha loãng, còn hoặc các chất tương tự. Việc đó có thể dẫn đến thiết bị đổi màu, biến dạng hoặc có các vết nứt.

Người dùng chỉ có thể thực hiện những công việc bảo trì được mô tả trong hướng dẫn sử dụng này. Bất kỳ công việc bảo trì nào khác phải do các trung tâm dịch vụ ủy quyền của Makita thực hiện.

Vệ sinh

THẦN TRỌNG:

- Không bao giờ rửa thiết bị trong nước.

Thỉnh thoảng lau sạch bề mặt bên ngoài (thân thiết bị) của thiết bị bằng vải ẩm đã được giặt trong nước xà phòng.

PHỤ KIÊN TÙY CHỌN

THẦN TRỌNG:

- Những phụ kiện hoặc linh kiện này được khuyến nghị sử dụng với thiết bị Makita của bạn được chỉ định trong hướng dẫn sử dụng này. Việc sử dụng bắt kỳ phụ kiện hoặc linh kiện nào khác có thể gây nguy cơ thương tích cho người.

Chỉ sử dụng phụ kiện hoặc linh kiện cho mục đích được chỉ định của phụ kiện hoặc linh kiện đó.

Nếu bạn cần bắt kỳ sự trợ giúp nào để biết thêm chi tiết về các phụ kiện này, hãy liên hệ với trung tâm dịch vụ của Makita tại địa phương của bạn.

• Pin và bộ sạc chính hăng Makita
  • Giá ba chân [Số linh kiện: GM00002073]

CHÚ Ý:

- Một số mặt hàng trong danh sách có thể được bao gồm trong gói thiết bị dưới dạng các phụ kiện tiêu chuẩn. Các mặt hàng này có thể thay đổi tùy theo từng quốc gia.

Makita Europe N.V.

Jan-Baptist Vinkstraat 2, 3070 Kortenberg, Belgium

Makita Corporation

3-11-8, Sumiyoshi-cho, Anjo, Aichi 446-8502 Japan
