MANUAL DE USUARIO DML809 MAKITA

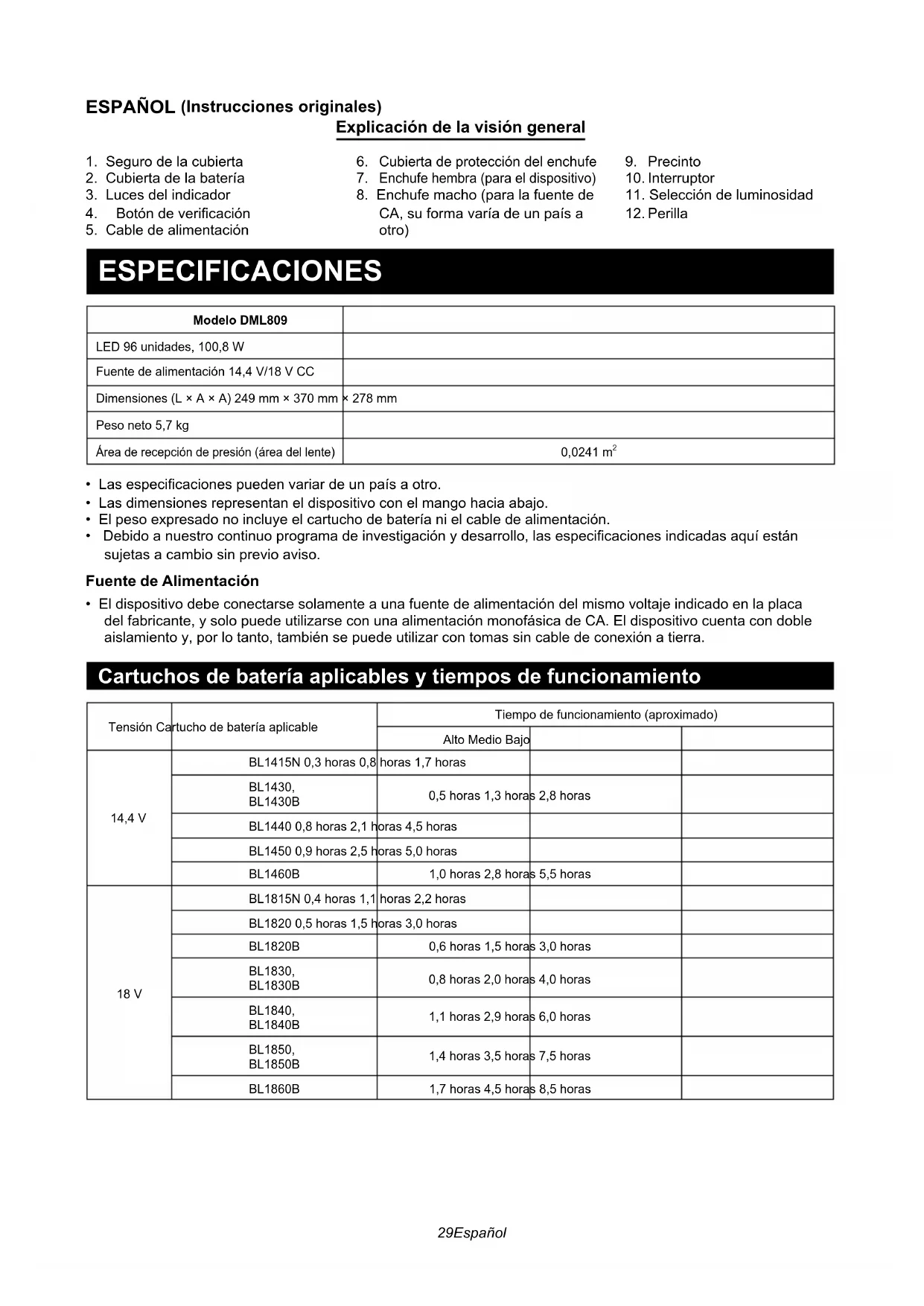

ESPAÑOL (Instrucciones originales)

Explicación de la visión general

1. Seguro de la cubierta
2. Cubierta de la batería
3. Luces del indicador
4. Botón de verificación

5. Cable de alimentación

6. Cubierta de protección del enchufe

7. Enchufe hembra (para el dispositivo)
8. Enchufe macho (para la fuente de

CA, su forma varía de un país a otro)

1. Precinto
2. Interruptor
3. Selección de luminosidad
4. Perilla

ESPECIFICACIONES

Modelo DML809
LED 96 unidades, 100,8 W
Fuente de alimentación 14,4 V/18 V CC
Dimensiones (L × A × A) 249 mm × 370 mm × 278 mm
Peso neto 5,7 kg
Área de recepción de presión (área del lente)	0,0241 m^2

• Las especificaciones pueden variar de un país a otro.
• Las dimensiones representan el dispositivo con el mango hacia abajo.
• El peso expresado no incluye el cartucho de batería ni el cable de alimentación.
• Debido a nuestro continuo programa de investigación y desarrollo, las especificaciones indicadas aquí están sujetas a cambio sin previo aviso.

Fuente de Alimentación

- El dispositivo debe conectarse solamente a una fuente de alimentación del mismo voltaje indicado en la placa del fabricante, y solo puede utilizarse con una alimentación monofásica de CA. El dispositivo cuenta con doble aislamiento y, por lo tanto, también se puede utilizar con tomas sin cable de conexión a tierra.

Cartuchos de batería aplicables y tiempos de funcionamiento

Tensión Cartucho de batería aplicable		Tiempo de funcionamiento (aproximado)
		Alto Medio Bajo
14,4 V	BL1415N 0,3 horas 0,8	horas 1,7 horas
	BL1430,BL1430B	0,5 horas 1,3 horas	2,8 horas
	BL1440 0,8 horas 2,1	horas 4,5 horas
	BL1450 0,9 horas 2,5	horas 5,0 horas
	BL1460B	1,0 horas 2,8 horas	5,5 horas
18 V	BL1815N 0,4 horas 1,1	horas 2,2 horas
	BL1820 0,5 horas 1,5	horas 3,0 horas
	BL1820B	0,6 horas 1,5 horas	3,0 horas
	BL1830,BL1830B	0,8 horas 2,0 horas	4,0 horas
	BL1840,BL1840B	1,1 horas 2,9 horas	6,0 horas
	BL1850,BL1850B	1,4 horas 3,5 horas	7,5 horas
	BL1860B	1,7 horas 4,5 horas	8,5 horas

• El tiempo de funcionamiento refleja un dispositivo que posee dos baterías instaladas.
• Puede que algunos de los cartuchos de batería mencionados no se encuentren disponibles dependiendo de su ubicación.
• Los tiempos de funcionamiento pueden variar dependiendo del tipo de batería, el estado de la carga y las condiciones de uso.

ADVERTENCIA: Utilice únicamente los cartuchos de batería mencionados previamente. El uso de s cartuchos de batería puede causar lesiones y/o incendios.

Símbolos

A continuación se detallan los símbolos aplicables a este dispositivo. Asegúrese de comprender su significado antes del uso.

• Lea el manual de instrucciones
• Uso exclusivo en interiores para fuente de CA; uso en exteriores e interiores para fuente de CC;
• Apto solo para países de la UE ¡No deseche el equipo eléctrico o el paquete de baterías junto con los residuos domésticos!

De conformidad con las Directivas Europeas relativas a Residuos de Equipos Eléctricos y Electrónicos y Acumuladores, y Residuos de Baterías y Acumuladores y su implementación según las leyes nacionales, el equipo eléctrico, las baterías y el o los paquetes de baterías cuya vida útil haya terminado se deberán recolectar por separado y llevar a una instalación de reciclaje compatible con el medio ambiente.

☐ ▲ ▲ ▲ ! AC IP

• DOBLE AISLAMIENTO
- Radiación óptica (UV e IR). Reduzca la exposición a los ojos o la piel.
- No mire fijamente la lámpara mientras esté funcionando.
- Utilice las protecciones para ojos apropiadas.
- ¡Tenga especial cuidado y atención!
- No utilice el dispositivo en la lluvia o la nieve cuando emplee alimentación en CA.
- IP65 para fuente de CC; IP20 para fuente de CA

ADVERTENCIA DE SEGURIDAD INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA: Siempre que se utilicen dispositivos eléctricos se deben seguir precauciones de seguridad para reducir el riesgo de incendio, descarga eléctrica y lesiones, incluyendo las siguientes:

LEA TODAS LAS INSTRUCCIONES.

1. Apague y desconecte/retire el cartucho de batería siempre que no esté utilizando el dispositivo.
2. No cubra el dispositivo en funcionamiento con trapos, cartones, etc. Esto puede generar una flama.
3. No utilice el dispositivo en lugares húmedos o moja-dos cuando se trabaja con alimentación en CA.
4. No exponga el dispositivo a la lluvia o la nieve. Nunca lo sumerja en agua para lavarlo.
5. No utilice el dispositivo en atmósferas explosivas, ni en presencia de líquidos, gases o polvo inflamables.
6. Los enchufes del dispositivo deben encajar perfectamente en la toma de corriente. Nunca modifique los enchufes del dispositivo. No utilice enchufes adapta- dores con dispositivos conectados (puestos) a tierra. Utilizar enchufes sin modificar y tomas de corriente adecuadas reducirá el riesgo de que se produzca una descarga eléctrica.
7. Evite que su cuerpo entre en contacto con superficies conectadas a tierra, tales como tuberías, radiadores, hornos microondas y refrigeradores mientras utilice el dispositivo. Existe un mayor riesgo de que se produzca una descarga si su cuerpo está en contacto con una superficie puesta a tierra.
8. No fuerce el cable. Nunca utilice el cable para transportar, tirar o desenchufar el dispositivo. Mantenga el cable alejado de fuentes de calor, aceite, bordes afilados o piezas móviles. Los cables dañados o enredados aumentan el riesgo de que se produzca una descarga eléctrica.
9. Si el cable flexible externo de esta linterna está dañado, deberá ser reemplazado con un cable especial o un cable suministrado exclusivamente por el fabricante o su agente de servicio.
10. No mire la fuente de luz directamente.
11. No manipule el enchufe con las manos húmedas o engrasadas.
12. Siempre coloque el dispositivo sobre superficies estables y niveladas para evitar que se caiga.

13. La fuente de luz de esta linterna solo puede ser reemplazada por el fabricante, su agente de servicio o una persona igualmente cualificada.

14. No deje el cable de alimentación desconectado del dispositivo mientras esté conectado a una toma de corriente. Esto puede producir una descarga eléctrica.

15. No deje las rejillas de ventilación cubiertas o tapadas. Mantenga las rejillas de ventilación limpias para evitar sobrecalentamiento.

Uso y cuidado de la batería

1. Evite el encendido accidental. Asegúrese que el interruptor esté en la posición de apagado antes de conectar el dispositivo a la batería, tomarla o transportarla. Transportar el dispositivo con los dedos sobre el interruptor o suministrar corriente a un dispositivo encendido puede ocasionar accidentes.
2. Desconecte la batería antes de realizar cualquier ajuste, cambio de accesorios o guardar la dispositivo. Estas medidas preventivas de seguridad reducen el riesgo de encendido accidental del dispositivo.
3. Recargue únicamente con el cargador especificado por el fabricante. Un cargador apropiado para cierto tipo de batería puede ocasionar riesgo de incendio si se utiliza con otra batería.
4. Utilice los dispositivos únicamente con los cartuchos de batería diseñados específicamente para éstos. El uso de otras baterías puede resultar en lesiones o incendios.
5. Cuando no esté en uso, mantenga la batería alejada de objetos metálicos como clips, monedas, llaves, clavos, tornillos o cualquier otro objeto metálico pequeño que pudiese crear una conexión entre las terminales. Causar un cortocircuito en las terminales de la batería puede ocasionar quemaduras o incendios.
6. Bajo condiciones de maltrato, la batería puede expulsar líquido; evite el contacto. En caso de contacto accidental, enjuague con agua. Si el líquido toma contacto con los ojos busque atención médica. El líquido expulsado de la batería puede causar irritación o quemaduras.
7. No utilice baterías o dispositivos dañados o modificados. Las baterías dañadas o modificadas pueden funcionar de manera impredecible, ocasionando incendios, explosiones o riesgo de lesiones.
8. No exponga la batería al fuego o temperaturas excesivas. La exposición al fuego o temperaturas mayores a 130°C puede causar explosiones.
9. Siga las instrucciones de carga y evite cargar la batería o el dispositivo fuera del rango de temperatura especificado en las instrucciones. La carga incorrecta o bajo temperaturas más allá del rango especificado puede dañar la batería e incrementar el riesgo de incendios.
10. Las reparaciones deben llevarlas a cabo personas cualificadas y utilizando únicamente piezas de recambio idénticas. Esto asegurará que se mantenga la seguridad del producto.
11. No intente modificar o reparar el dispositivo o la batería salvo como se indique en las instrucciones de uso y mantenimiento.

Instrucciones importantes de seguridad para el cartucho de batería

1. Antes de utilizar la batería asegúrese de leer todas las instrucciones y símbolos de precaución en (1) el cargador de baterías, (2) la batería y (3) el producto que utiliza la batería.
2. No desarme el cartucho de batería.
3. Si el tiempo de uso se ha reducido excesivamente, detenga la operación de inmediato. Puede haber riesgo de sobrecalentamiento, quemaduras e incluso explosión.
4. Si llega a entrar electrolito en sus ojos, enjuáguelos con agua limpia y solicite asistencia médica de inmediato Puede ocasionar pérdida de la vista.
5. No cause un cortocircuito en el cartucho de batería:
   (1) No haga contacto entre las terminales y materiales conductores.
   (2) Evite almacenar el cartucho de batería en un contenedor junto con otros objetos metálicos, tales como clavos, monedas, etc.
   (3) No exponga el cartucho de batería al agua o la lluvia. Un cortocircuito en la batería puede ocasionar un gran flujo de corriente, sobrecalentamiento, posibles quemaduras e incluso averías.
6. No guarde el dispositivo ni el cartucho de batería en lugares donde la temperatura pueda alcanzar o exceder los 50°C (122°F).
7. No incinere el cartucho de batería incluso si ha sido seriamente dañado o si se ha agotado completamente. El cartucho de batería puede explotar si se expone al fuego.
8. No deje caer ni golpee la batería.
9. No utilice baterías dañadas.
10. Las baterías de ion de litio provistas están sujetas a los requerimientos de la Legislación de Mercancías Peligrosas. Para trasporte comercial, por ej., mediante terceros o agentes de transporte, se deben tomar en cuenta los requisitos especiales relativos al embalaje y etiquetado. Para preparar un artículo a distribuir, se requiere la asistencia de expertos en materiales peligrosos. Si es posible, tenga en cuenta otras regulaciones nacionales más detalladas. Encinte o aíse los contactos expuestos y empaque la batería de tal manera que no pueda moverse dentro del embalaje.
11. Para desechar un cartucho de batería, retírelo de la herramienta y deséchelo en un lugar seguro. Siga las regulaciones locales relativas al desecho de la batería.
12. Utilice las baterías únicamente en los productos especificados por Makita. Instalar baterías en productos que no cumplen con las regulaciones puede ocasionar incendios, sobrecalentamiento, explosiones o fugas de electrolito.
13. Retire la batería si la herramienta no se utiliza por un largo período de tiempo.

Consejos para maximizar la vida útil de la batería

1. Cargue el cartucho de batería antes de que se descargue por completo.
   Cese el uso del dispositivo siempre que note una disminución en la energía.
2. Nunca recargue un cartucho de batería que tiene carga máxima. La sobrecarga de la batería disminuye su vida útil.
3. Cargue el cartucho de batería a una temperatura ambiente de 10°C–40°C (50°F–104°F). Deje que el cartucho se enfrié antes de cargarlo.
4. Cargue el cartucho de batería si no la ha utilizado por un largo período de tiempo (más de seis meses).

Conserve todas las advertencias e instrucciones para futuras consultas.

DESCRIPCIÓN DEL FUNCIONA- MIENTO

PRECAUCIÓN:

- Siempre asegúrese que el dispositivo esté apagado y desconectado y que el cartucho de batería haya sido extraído antes de ajustar o probar el funcionamiento del dispositivo.

Uso con batería:

Instalación o extracción del cartucho de batería

PRECAUCIÓN:

• Siempre desconecte el dispositivo antes de instalar o extraer el cartucho de batería.
• Use únicamente baterías Makita genuinas de ion de litio. El uso de baterías Makita no genuinas o baterías que han sido modificadas puede resultar en explosiones de la batería o incendios, lesiones personales y daños. Esto también anulará la garantía Makita de su herramienta y cargador Makita.
• Sostenga el dispositivo y el cartucho de batería firmemente al instalar o extraer el cartucho.
  Si no se sostienen firmemente el dispositivo y el cartucho de batería, éstos se pueden resbalar de las manos provocando daños al dispositivo y al cartucho de batería, así como lesiones personales.
• No deje sus dedos entre el dispositivo y el cartucho de batería cuando esté instalando el cartucho, ni entre el dispositivo y la cubierta de la batería cuando la esté cerrando.

NOTA:

Se pueden instalar hasta dos baterías, si bien la dispositivo necesita una sola para funcionar.

Para instalar el cartucho de batería, quite el seguro de la cubierta y abra la cubierta de la batería. (Fig. 1)

Inserte el cartucho de batería. Alinee la lengüeta en el cartucho de batería con la ranura en la carcasa y deslícela a su lugar. Insértela hasta el fondo hasta que se escuche un clic y quede asegurada en su lugar. Si el indicador rojo sobre el botón se encuentra a la vista quiere decir que no está asegurada completamente.

Luego cierre la cubierta de la batería. (Fig. 2)

Para retirar el cartucho de batería, despréndalo de la herramienta mientras desliza el botón en la parte delantera del cartucho.

PRECAUCIÓN:

• Cuando instale el cartucho de batería siempre asegúrese que el indicador rojo no quede a la vista. De lo contrario, éste puede caerse del dispositivo por accidente, ocasionándole una lesión a usted o a otras personas a su alrededor.

- No instale el cartucho de batería a la fuerza. Si el cartucho no se desliza fácilmente es porque no ha sido insertado correctamente.

Determinar la carga restante de la batería (Fig. 3)

(Solo aplica a baterías con indicador de carga)

Presione el botón de verificación de la batería para determinar la carga restante. La luz del indicador se enciende por unos segundos.

Luces del indicador			Carga restante
Iluminado	Apagado	[4088] Parpa-deando
	75%	(AD08) 0%
	50%	(2088) %
	25%	(TWHW) %
	0%	(KZ0Y) %
[XX45]	□		Cargue la batería.
	□	(ASTW)	La batería puede estar funcionando mal.
	□	[TSYK]

NOTA:

- Dependiendo de las condiciones de uso y de temperatura del ambiente, las indicaciones pueden variar un poco en relación al nivel de carga real de la batería.

Utilizar baterías Makita no genuinas o baterías que han sido modificadas anulará la garantía de su dispositivo y cargador Makita.

Uso con alimentación en CA:

Utilice el cable de alimentación suministrado para el uso de dispositivos con alimentación en CA. Inserte el enchufe hembra en el dispositivo y conecte el enchufe macho a la toma de corriente. (Fig. 4)

PRECAUCIÓN:

• Primero inserte el enchufe hembra en el dispositivo completamente, luego conecte el enchufe macho a una toma de corriente.
• Siempre cierre la cubierta de protección del enchufe firmemente cuando el cable de alimentación no esté conectado.

NOTA:

- La alimentación en CA no carga la batería del dispositivo.

- Aún en caso de usar alimentación en CC, el dispositivo cambiará automáticamente a la alimentación en CA cuando el cable de alimentación esté enchufado.

Administración del cable de alimentación:

Enrolle el cable de alimentación en el soporte firmemente, luego sujete el extremo del cable con el precinto adjunto. (Fig. 5)

Encendido de la linterna y selección de luminosidad (Fig. 6)

1. Interruptor: Presione el interruptor una vez para que la luz se encienda (con la misma luminosidad establecida en la última selección). Presione el interruptor nuevamente para apagar la luz.
2. Selección de luminosidad: La secuencia de luminosidad es la siguiente: Alta/Media/Baja/Alta para cada vez que se presione el interruptor cuando la luz ya está encendida.

Sistema de protección de la batería (Fig. 7)

El dispositivo está equipado con un sistema de protección de la batería para prolongar su vida útil. Cuando la batería esté baja, todas las luces LED menos una se apagarán, como se muestra en el gráfico. Luego, después de aproximadamente cinco a diez minutos el sistema automáticamente corta la energía. En estos casos debe remover la batería de la herramienta y cargarla.

Ventilador

Este dispositivo viene equipado con un ventilador.

El ventilador puede enfriar el dispositivo aún después de haberlo apagado. Se oye el ruido del aire saliendo cuando el ventilador está funcionando.

Esto no significa que el dispositivo está funcionando mal.

USO

PRECAUCIÓN:

- Coloque siempre el dispositivo sobre un lugar estable y llano. De lo contrario se puede caer accidentalmente.

Ajustar el ángulo de la linterna (Fig. 8)

Afloje las perillas en ambos lados. Ajuste el ángulo de la linterna (el rango es de 240°) Luego ajuste las perillas nuevamente.

PRECAUCIÓN:

Tenga la precaución de que sus dedos no queden atrapados cuando se disponga a ajustar el ángulo de la linterna.

Uso con trípode (accesorios opcionales)

PRECAUCIÓN:

- Lea atentamente los manuales de instrucciones de cada accesorio antes de utilizarlos con la linterna.

Puede colocar la linterna sobre el trípode para facilitar su uso. (Fig. 9)

PRECAUCIÓN:

• No deje caer el dispositivo cuando lo esté ajustando al trípode.
• Coloque el trípode sobre una superficie estable y nivelada para evitar que se caiga.
• Separe las patas del trípode a su máxima extensión.
• No utilice el trípode si hay vientos fuertes.
• Asegúrese que el dispositivo esté ajustado al trípode de manera segura.
• Retire el dispositivo cuando transporte el trípode o cuando esté doblando las patas del mismo.
• No coloque sus manos entre las patas del trípode cuando lo esté doblando.

MANTENIMIENTO

PRECAUCIÓN:

• Siempre asegúrese que el dispositivo esté apagado, desconectado y que el cartucho de batería se haya extraído antes de intentar realizar la inspección o mantenimiento.
• Nunca utilice gasolina, bencina, solvente, alcohol o similares. Esto puede ocasionar decoloración, deformación o grietas.

El usuario únicamente podrá realizar el trabajo de mantenimiento descrito en este manual de instrucciones. Cualquier otro trabajo deberá ser efectuado por los centros de servicio autorizados de Makita.

Limpieza

PRECAUCIÓN:

- Nunca sumerja el dispositivo en agua para lavarlo.

Limpie el exterior (el cuerpo del dispositivo) de vez en cuando utilizando un trapo humedecido con agua enjabonada.

• Estos accesorios o anexos están recomendados para usarse con su dispositivo Makita especificado en este manual. El uso de cualquier otro accesorio o anexo podría provocar riesgo de lesiones personales.
  Utilice únicamente accesorios o anexos diseñados para su propósito indicado.

Si necesita asistencia para conocer más detalles respecto a estos accesorios, consulte a su centro de servicio autorizado local de Makita.

- Batería y cargador genuinos de Makita

- Algunos artículos en esta lista pueden estar incluidos en la caja del dispositivo como accesorios estándar. Pueden variar de un país a otro.
