KASUTUSJUHEND DML809 MAKITA

1. Kattelukk
2. Akukate
3. Näidiku märgutuled
4. Kontrollnupp

5. Toitejuhe

6. Pistikupesade kate

7. Emaskontaktidega pistik (sead-mele)

8. Isaskontaktidega pistik (vahelduv-vooluallikale, kuju erineb riigiti)

9. Kinniti

10. Lüliti
11. Heledusrežiimi valimine
12. Nupp

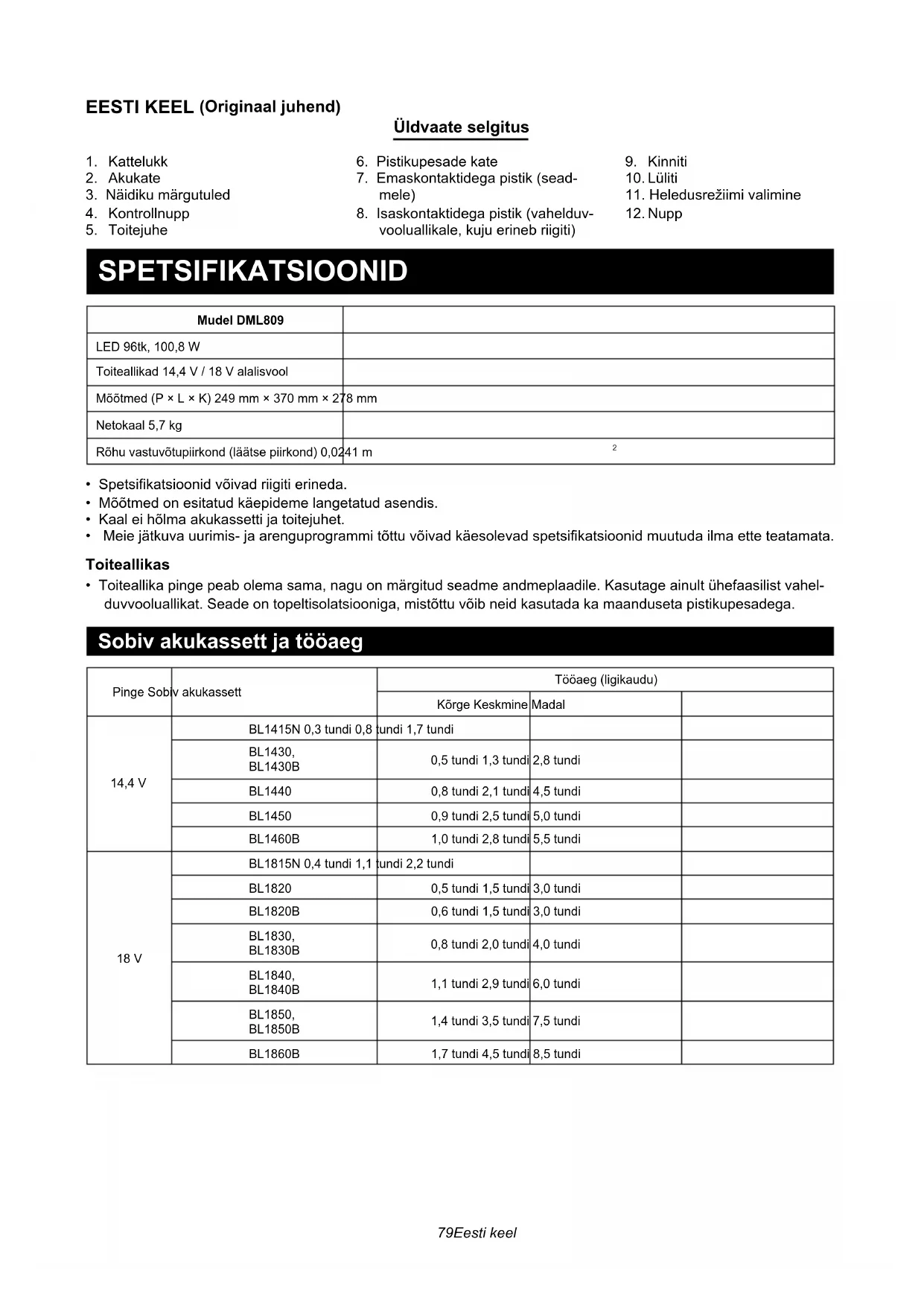

SPETSIFIKATSIOONID

Mudel DML809
LED 96tk, 100,8 W
Toiteallikad 14,4 V / 18 V alalisvool
Mõõtmed (P × L × K) 249 mm × 370 mm × 278 mm
Netokaal 5,7 kg
Rõhu vastuvõtupiirkond (läätse piirkond) 0,0241 m	^2

• Spetsifikatsioonid võivad riigiti erineda.
• Möötmed on esitatud käepideme langetatud asendis.
• Kaal ei hõlma akukassetti ja toitejuhet.
• Meie jätkuva uurimis- ja arenguprogrammi töttu võivad käesolevad spetsifikatsioonid muutuda ilma ette teatamata.

Toiteallikas

- Toiteallika pinge peab olema sama, nagu on märgitud seadme andmeplaadile. Kasutage ainult ühefaasilist vahelduvvooluallikat. Seade on topeltisolatsiooniga, mistõttu võib neid kasutada ka maanduseta pistikupesadega.

Sobiv akukassett ja tööaeg

Pinge Sobiv akukassett		Tööaeg (ligikaudu)
		Körge Keskmine	Madal
14,4 V	BL1415N 0,3 tundi 0,8 tundi 1,7 tundi
	BL1430,BL1430B	0,5 tundi 1,3 tundi	2,8 tundi
	BL1440	0,8 tundi 2,1 tundi	4,5 tundi
	BL1450	0,9 tundi 2,5 tundi	5,0 tundi
	BL1460B	1,0 tundi 2,8 tundi	5,5 tundi
18 V	BL1815N 0,4 tundi 1,1 tundi 2,2 tundi
	BL1820	0,5 tundi 1,5 tundi	3,0 tundi
	BL1820B	0,6 tundi 1,5 tundi	3,0 tundi
	BL1830,BL1830B	0,8 tundi 2,0 tundi	4,0 tundi
	BL1840,BL1840B	1,1 tundi 2,9 tundi	6,0 tundi
	BL1850,BL1850B	1,4 tundi 3,5 tundi	7,5 tundi
	BL1860B	1,7 tundi 4,5 tundi	8,5 tundi

• Tööaeg pöhineb tingimusel, et sisestatud on kaks akut.
• Sõltuvalt teie elukohast ei pruugi mõned eespool loetletud akukassetid saadaval olla.
• Tööajad võivad sõltuvalt aku tüübist, laadimisolekust ja kasutustingimustest erineda.

HOIATUS! Kasutage ainult eespool loetletud akukassette. Teiste akukassettide kasutamine võib põhjusta-vigastusi ja/või tulekahju.

Sümbolid

Järgnevalt on toodud seadme jaoks kasutatavad sümbolid. Enne kasutamist veenduge, et möistate nende tähendust.

• Lugege kasutusjuhendit
- Siseruumides kasutamiseks ainult vahelduvvooluga; siseruumides ja välistingimustes kasutamiseks alalisvooluga;
- Ainult EL-i riikidele

Ärge kõrvaldage elektriseadet ega aku-komplekti koos majapidamise olmejäätmetega!

Vastavalt Euroopa direktiividele elektri- ja elektroonikaseadmete jäätmete ning patarei- ja akujäätmete kohta ning nende rakendamise kohta vastavalt siseriiklikele öigusaktidele, tuleb elektriseadmed, pata- reid ja akukomplekt(id), mis on jõudnud ka- sutusaja lõppu, koguda eraldi ja tagastada keskkonnanõuetele vastavasse ringlusse- võtu kohta.

• TOPELTISOLATSIOON
- Optiline kiirgus (UV ja IR).
Vähendage kokkupuudet silmade või naha- ga.
- Ärge vaadake töötavasse lampi.
- Kasutage sobivat varjestust või silmade kaitset.
- Olge eriti hoolikas ja tähelepanelik.
- Vahelduvvoolutoitega kasutamisel ärge kasutage seadet vihmas ega lumes.
- IP65 alalisvoolu puhul; IP20 vahelduvvoolu puhul.

OHUTUSHOIATUS

TÄHTSAD OHUTUSJUHISED

⚠ HOIATUS! Seadmete kasutamisel tuleb alati järgida põhilisi ohutusabinõusid, et vähendada tulekahju, elektrilöögi ja kehavigastuste ohtu, sealhulgas järgmiseid.

LUGEGE KÕIKI JUHENDEID.

1. Kui seadet ei kasutata, lülitage see alati välja ja lahutage/eemaldage akukassett seadmest.
2. Ärge katke töötavat seadet riide või papiga vms. See võib leegi põhjustada.
3. Vahelduvvoolutoitega kasutamisel ära kasutage sea-det niisketes ega märgades kohtades.
4. Ärge laske seadmel puutuda kokku vihma ega lume-ga. Ärge peske seda kunagi vees.
5. Ärge kasutage seadet plahvatusohtlikus kesk-konnas, nt tuleohtlike vedelike, gaaside või tolmu läheduses.
6. Seadme pistikud peavad vastama pistikupesale. Ärge kunagi muutke pistikuid mis tahes moel. Ärge kasutage maandatud seadmete puhul adapterpistikut. Muutmata pistikud ja sobiv pistikupesa vähendavad elektrilöögi ohtu.
7. Vältige seadme kasutamisel maandatud pindade puudutamist (nt torud, radiaatorid, mikrolaineahjud ja külmkapid). Kui teie keha on maandatud, suureneb elektrilöögi oht.
8. Ärge kahjustage toitejuhet. Ärge kunagi kasutage seadme toitejuhet selle kandmiseks, tömbamiseks või pistiku eemaldamiseks pistikupesast. Kaitske juhet kuumuse, öli, teravate nurkade ja liikuvate osade eest. Kahjustatud või sölmes juhtmed suurendavad elektrilöögi ohtu.
9. Kui selle valgusti väline painduv kaabel või juhe on kahjustunud, tuleb see välja vahetada spetsiaalse juhtme või ainult tootjalt või tema hooldustöökojast saadaoleva juhtme vastu.
10. Ärge vaadake otse valgusallikasse.
11. Ärge katsuge pistikut märja ega rasvase käega.
12. Asetage seade alati tasasele ja stabiilsele pinnale, et vältida selle ümberkukkumist.
13. Selle valgusti valgusallikat tohib asendada ainult tootja või tema hooldustöökoda või sarnane.
14. Ärge jätke toitejuhet seadmest lahutatuks, kui pistikupesa varustatakse toitega. See võib põhjustada elektrilöögi.
15. Ärge laske seadme ventilatsiooniavasid kinni katta ega ummistada. Hoidke ventilatsiooniava alati jahutamiseks puhtana.

Akuseadme kasutamine ja hooldamine

1. Vältige juhuslikku käivitamist. Veenduge enne akukomplektiga ühendamist, seadme ülesvõtmist ja kandmist, et lüliti on väljalülitatud asendis. Seadme kandmine nii, et teie sörm on lülitil või sisselülitatud seadme pingestamine võib põhjustada önnetusi.
2. Enne seadistamist, tarvikute vahetamist või seadme hoiule panekut eemaldage seadmest akukomplekt. Sellise ettevaatusabinõu kasutamine hoiab ära seadme tahtmatu käivitamise.
3. Laadige ainult tootja määratud laadijaga. Ühte tüüpi akukomplektile sobiv laadija vöib tekitada tulekahju ohu, kui seda kasutatakse teiste akukomplektidega.
4. Kasutage seadmeid ainult ettenähtud akukomplektidega. Teiste akukomplektide kasutamine võib põhjustada vigastuste ja tulekahju ohu.
5. Kui akukomplekt ei ole kasutuses, hoidke seda eemal muudest metallobjektidest nagu kirjaklambrid, mündid, võtmed, naelad, kruvid ja teised väikesed metallobjektid, mis võivad kahe klemmi vahel ühenduse luua. Akuklemmide lühisesse viimine võib põhjustada põletusi või tulekahju.
6. Kuritarvitamise korral võib patareist paiskuda vedelikke; vältige kokkupuudet. Juhusliku kokkupuute korral loputage veega. Kui vedelik puutub kokku silmadega, pöörduge arsti poole. Akust paiskunud vedelik võib põhjustada ärritust või põletusi.
7. Ärge kasutage akukomplekti või seadet, mis on kah-justunud või muudetud. Kahjustunud või muudetud akud võivad käituda ettearvamatult, põhjustades tulekahju, plahvatuse või vigastuste ohu.
8. Ärge laske akukomplektil puutuda kokku tule või liiga kõrgete temperatuuridega. Kokkupuude tulega või temperatuuriga üle 130 °C, võib põhjustada plahvatuse.
9. Järgige köiki laadimisjuhiseid ja ärge laadige akukomplekti vöi seadet väljaspool juhendis toodud temperatuurivahemikku. Vale vöi väljaspool ettenäh- tud temperatuurivahemikku tehtav laadimine vöib akut kahjustada ja suurendada tuleohtu.
10. Laske hooldustoiminguid teostada ainult kvalifitseeritud spetsialistidel, kes kasutavad originaalvaruosi. Nii tagate seadme jätkuva ohutuse.
11. Ärge muutke ega proovige seadet või akukomplekti parandada, välja arvatud juhul, kui see on toodud kasutus- ja hooldusjuhendis.

Olulised ohutusjuhiseid akukassetile

1. Enne akukasseti kasutamist lugege köiki juhiseid ja ettevaatusabinõusid (1) akulaadijal, (2) akul ja (3) akut kasutaval seadmel.
2. Ärge demonteerige akukassetti.

3. Kui tööaeg on muutunud liialt lühikeseks, peatage töötamine kohe. See võib tekitada ülekuumenemise, võimalike põletuste ja isegi plahvatusohu.

4. Kui elektrolüüt satub silma, loputage see veega välja ja pöörduge kohe arsti poole. See vöib pöhjustada nägemise kaotuse.

5. Ärge lühistage akukassetti.

(1) Ärge puudutage klemme elektrit juhtiva materjali-ga.
(2) Vältige akukasseti ladustamist koos muude metallesemetega nagu naelad, mündid jne.
(3) Ärge laske akukassettidel puutuda kokku vee või vihmaga. Aku lühis võib põhjustada suure voolutugevuse, ülekuumenemise, võimalikke põletusi ja isegi riket.

1. Ärge hoiustage seadet ja akukassetti kohtades, kus temperatuur võib saavutada või ületada 50 °C (122 °F).
2. Ärge põletage akukassetti isegi siis, kui see on tu-gevalt kahjustatud või täielikult kulunud. Akukassett võib tules plahvatada.
3. Olge ettevaatlik, et aku ei kukuks ega saaks põruta-da.
4. Ärge kasutage kahjustatud akut.
5. Sisalduvatele liitiumioonakudele kehtivad ohtlike kaupade seadusandluse nõuded. Kaubanduslike vèdude puhul, nt kolmandate osapoolte, ekspediitorite puhul, tuleb jälgida pakendamise ja märgistamise erinõudeid. Lähetatava kauba ettevalmistamiseks tuleb konsulteerida ohtlike materjalide eksperdiga. Järgige ka üksikasjalikumaid riiklikke eeskirju. Teipiige või katke kinni avatud klemmid ja pakendage aku nii, et see ei saaks pakendis liikuda.
6. Akukasseti kõrvaldamisel eemaldage see tööriistalt ja kõrvaldage see ohutusse kohta. Järgige aku kõrvaldamisega seotud kohalikke eeskirju.
7. Kasutage akusid ainult nende toodetega, mille on määranud Makita. Akude paigaldamine nõuetele mittevastavatele toodetele võib põhjustada tulekahju, liigse kuumuse, plahvatuse või elektrolüüdi lekke.
8. Kui akut ei kasutata pikka aega, tuleb aku tööriistast eemaldada.

Näpunäited aku maksimaalse tööea säilitamiseks

1. Laadige akukassetti enne selle täielikku tühjenemist. Peatage alati seadme töö ja laadige akukassetti, kui täheldate seadme vähenenud võimsust.
2. Ärge laadige kunagi täiesti täislaetud akukassetti. Ülelaadimine vähendab aku tööiga.
3. Laadige akukassetti toatemperatuuril 10 °C–40 °C (50 °F–104 °F). Laske kuumal akukassetil enne laadimist maha jahtuda.
4. Laadige akukassetti, kui te ei kasuta seda pika aja jooksul (enam kui kuus kuud).

Hoidke köik hoiatused ja juhised edaspidiseks kasutamiseks alles.

FUNKTSIONAALNE KIRJELDUS

ETTEVAATUST!

- Veenduge alati enne seadme reguleerimist või funktsiooni kontrollimist, et seade on välja lülitatud, vooluvõrgust väljas ja et akukassett on eemaldatud.

Akuga kasutamine

Akukasseti paigaldamine või eemaldamine

ETTEVAATUST!

• Lahutage seade alati enne akukasseti paigaldamist või eemaldamist vooluvõrgust.
• Kasutage ainult ehtsaid Makita liitiumioonakusid. Mitteehtsate Makita akude või muudetud akude kasutamine võib põhjustada aku plahvatamise, tekitades tulekahju, kehavigastusi ja kahjustusi. See tühistab ka Makita tööriista ja laadija Makita garantii.
• Hoidke seadet ja akukassetti akukasseti paigaldamise või eemaldamise ajal kindlalt.
  Seadme ja akukasseti kindlalt hoidmata jätmine võib põhjustada nende käest libisemist ja tekitada kahju seadmele ja akukassetile ning kehavigastusi.
• Olge ettevaatlik, et te ei jätaks akukasseti paigaldamisel sörmi seadme ja akukasseti vahele ning akukatte sulgemisel seadme ja akukatte vahele.

MÄRKUS.

Paigaldada saab kuni kaks akukassetti, kuigi seade kasutab töötamiseks ühte.

Akukasseti paigaldamiseks vabastage kattelukk ja avage akukate. (Fig. 1)

Sisestage akukassett. Joondage akukasseti keel kor-puses oleva soonega ja libistage see kohale. Sisestage see täielikult, kuni see kohale klöpsatab. Kui näete punast näidikut nupu ülaservas, ei ole see täielikult lukustunud.

Seejärel sulgege akukate. (Fig. 2)

Akukasseti eemaldamiseks libistage see tööriistast välja, libistades samal ajal kasseti esiküljel olevat nuppu.

ETTEVAATUST!

• Paigaldage akukassett alati täielikult, kuni punast näidikut pole näha. Vastasel juhul võib see kogemata seadmest välja kukkuda, vigastades teid või kedagi teie ümber.
• Ärge paigaldage akukassetti jõuga. Kui kassett ei libise lihtsalt sisse, sisestatakse seda valesti.

Aku järelejäänud mahtuvuse näitamine (Fig. 3)

(Ainult näidikuga akukassettidel)

Vajutage akukassetil olevat kontrollnuppu, et näidata aku järelejäänud mahtuvust. Näidiku märgutuled süttivad möneks sekundiks.

Näidiku märgutuled			Järelejäänud mahtuvus
[Süttinud]	Väljas	Vilgub
		[75] i 100%
		[50% i 75%
		[25% i 50%
		[0% 25%
		[Laa akut.
			Aku võib olla rikkis.

MÄRKUS.

- Sõltuvalt kasutustingimustest ja ümbritsevast temperatuurist, võib näidustus tegelikust mahtuvusest veidi erineda.

Mitteehtsate Makita akude või muudetud akude kasutamine tühistab Makita seadme ja laadija Makita garantii.

Kasutamine vahelduvvooluga.

Seadme kasutamisel vahelduvvooluga, kasutage seadmega kaasas olevat toitejuhet. Ühendage emaskontaktidega pistik seadmega ja isaskontaktidega pistik pistikupesaga. (Fig. 4)

ETTEVAATUST!

• Sisestage emaskontaktidega pistik köigepealt täie- likult seadmesse ja seejärel isaskontaktidega pistik pistikupessa.
• Kui toitejuhe ei ole ühendatud, sulgege alati kindlalt pistikupesa kate.

MÄRKUS.

• Vahelduvvool ei laadi seadmesse sisestatud akut.
• Isegi alalisvooluga töötades lülitub seade toitejuhtme ühendamisel automaatselt vahelduvvoolule.

Toitejuhtme korraldamine

Mähkige toitejuhe tihedalt aluse ümber, seejärel kinnitage paigaldatud kinnitiga juhtme ots. (Fig. 5)

Valguse sisselülitamine ja heledusrežiimi valimine (Fig. 6)

1. Lüliti: vajutage üks kord lülitit, valgus lülitub sisse (samal heledusrežiimil, mis viimati seadistati). Vajutage uuesti lülitit, valgus kustub.
2. Heledusrežiimi valimine: heleduste järjestus on järgmine. Kõrge režiim / keskmine režiim / madal režiim / kõrge režiim iga vajutusega, kui valgus on sisse lülitatud.

Akukaitsesüsteem (Fig. 7)

Seade on aku eluea pikendamiseks varustatud akukaitsesüsteemiga. Kui aku hakkab tühjenema, kustuvad LED-tuled, välja arvatud üks, nagu joonisel näidatud. Seejärel, ligikaudu viie kuni kümne minuti pärast, lülitab süsteem automaatselt toite välja. Sellisel juhul eemaldage aku ja laadige seda.

Jahutusventilaator

See seade on varustatud jahutusventilaatoriga.

Jahutusventilaator võib jätkata seadme jahutamist isegi pärast seadme väljalülitamist. Jahutusventilaatori tööta-misel kölab vihisemist.

See ei viita seadme talitlushäirele.

TÖÖTAMINE

ETTEVAATUST!

• Asetage seade alati tasasele ja stabiilsele pinnale. Vastasel juhul võib juhtuda kukkumise õnnetus.

Valguse nurga reguleerimine (Fig. 8)

Lödvendage nuppe mölemal küljel. Reguleerige valguse nurka (reguleerimisvahemik on 240°). Seejärel pingutage uuesti nuppe.

ETTEVAATUST!

Olge valguse nurga reguleerimisel tähelepanelik, et sõrmed vahele ei jääks.

Statiivi kasutamine (valikulised tarvikud)

ETTEVAATUST!

- Lugege tähelepanelikult tarvikute kasutusjuhendeid, enne kui kasutate neid valgustiga.

Töö hölbustamiseks saate valgusti statiivile panna. (Fig. 9)

ETTEVAATUST!

• Olge ettevaatlik, et te ei kukutaks seadme statiivile ühendamisel seadet maha.
• Asetage statiiv tasasele ja stabiilsele pinnale, et vältida selle ümberkukkumist.
  • Tõmmake statiivi jalad maksimaalselt laiali.
• Ärge kasutage statiivi tugeva tuulega.
• Veenduge, et seade on turvaliselt statiivi külge kinnitatud.
• Eemaldage seade statiivi liigutamisel või statiivi jalga-de kokkuklappimisel.
• Olge ettevaatlik, et teie käsi ei jääks statiivi sulgemisel selle jalgade vahele.

HOOLDUS

ETTEVAATUST!

• Veenduge alati enne seadme kontrollimist või hooldamist, et seade on välja lülitatud, vooluvõrgust väljas ja et akukassett on eemaldatud.
• Ärge kasutage kunagi bensiini, vedeldit, alkoholi ega muud sarnast. Tulemuseks võib olla värvimuutus, deformatsioon või praod.

Kasutaja võib teha ainult selles kasutusjuhendis kirjeldatud hooldustõid. Muid töid peavad tegema Makita volitatud teeninduskeskused.

Puhastamine

ETTEVAATUST!

- Ärge peske kunagi seadet vees.

Pühkige aeg-ajalt seadme välispinda (korpust) seebivees niisutatud lapiga.

VALIKULISED TARVIKUD

ETTEVAATUST!

- Neid tarvikud või lisaseadmeid on soovitatav kasutada selles juhendis nimetatud Makita seadmetega. Mis tahes teiste tarvikute või lisaseadmete kasutamine võib tekitada inimvigastuste ohtu. Kasutage tarvikud või lisaseadmeid ainult selleks ettenähtud otstarbel.

Kui vajate nende tarvikute kohta lisateavet, küsige kohalikult Makita teeninduskeskuselt.

• Makita ehtne aku ja laadija
• Statiiv [Osa nr: GM00002073]

MÄRKUS.

- Möned loetletud esemed võivad olla seadme komplektis standardvarustusena. Need võivad riigiti erineda.
