KÄYTTÖOHJE DML811 MAKITA

1. Suojakannen lukko

2. Littinsuojus

3. Kiinnitin

4. Akun suojakansi

5. Naaraspistoke (sähkölaitteelle)

6. Kytkin

7. Merkkivalot

8. Urospistoke (virtalähteelle, muoto vaihtelee maan mukaan)

9. Kirkkaustilan valinta

10. Tarkistuspainike

11. Nuppi

12. Virtajohto

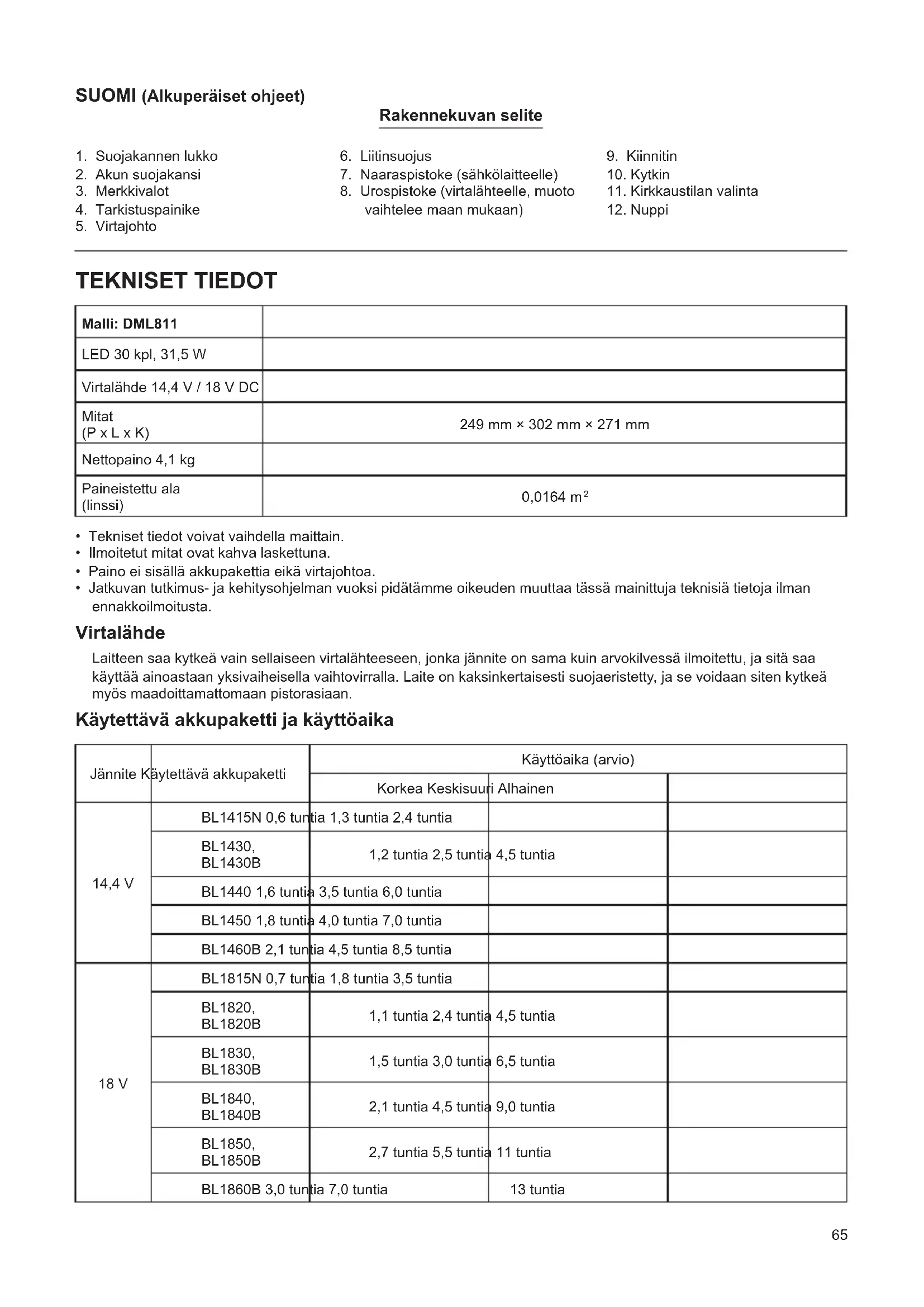

TEKNISET TIEDOT

Malli: DML811
LED 30 kpl, 31,5 W
Virtalähde 14,4 V / 18 V DC
Mitat (P x L x K)	249 mm × 302 mm × 271 mm
Nettopaino 4,1 kg
Paineistetti ala (linssi)	0,0164 m²

Tekniset tiedot voivat vaihdella maittain.
- Ilmoitetut mitat ovat kahva laskettuna.
Paino ei sisällä akkupakettia eikä virtajohtoa.
- Jatkuvan tutkimus- ja kehitysohjelman vuoksi pidätämme oikeuden muuttaa tassä mainittuja teknisä tietoja ilman ennakkoilmoitusta.

Virtalähde

Laitteen saa kytkeä vain sellaiseen virtalähteeseen, Jonka jännite on sama kuin arvokilvessä ilmoitettu, ja sitä saa käytä ainoastaan yksivaiheisella vaihtovirralla. Laite on kaksinkertaisesti suojaeristety, ja se voidaan siten kytkeä myos maadoittamattomaan pistorasiaan.

Käytettävä akkupaketti ja käyttoaika

Jännite Käytettävä akkupaketti		Käyttoaika (arvio)
		Korkea Keskisuuri	Alhainen
14,4 V	BL1415N 0,6 tuntia 1,3 tuntia 2,4 tuntia
	BL1430, BL1430B	1,2 tuntia 2,5 tuntia	4,5 tuntia
	BL1440 1,6 tuntia 3,5 tuntia 6,0 tuntia
	BL1450 1,8 tuntia 4,0 tuntia 7,0 tuntia
	BL1460B 2,1 tuntia 4,5 tuntia 8,5 tuntia
18 V	BL1815N 0,7 tuntia 1,8 tuntia 3,5 tuntia
	BL1820, BL1820B	1,1 tuntia 2,4 tuntia	4,5 tuntia
	BL1830, BL1830B	1,5 tuntia 3,0 tuntia	6,5 tuntia
	BL1840, BL1840B	2,1 tuntia 4,5 tuntia	9,0 tuntia
	BL1850, BL1850B	2,7 tuntia 5,5 tuntia	11 tuntia
	BL1860B 3,0 tuntia 7,0 tuntia	13 tuntia

Tiettyj ylapuolella kuvattuja akkupaketteja ei ehk ole saatavana asuinalueellasi.
- Käyttoajat voivat vaildella akkutyypin, lataustilan ja käytöolosuhteiden mukaan.

VAROITUS: Käytä vain edellä eriteltyjä akkupaketteja. Muiden akkupakettien käytäminen voi aiheuttaa loukkaantumisen ja/tai tulipalon.

Symbolit

Laitteessa on käytetty seuraavia symboleja. Opettele niiden merkitys ennen käytöä.

Lue kayttoohje

Vain sisakayttoon AC-virransyotolla; sisaja ulkokayttoon DC-virransyotolla

Vain EU-maat

Koska laitteissa on vaarallisia
komponentteja, sahkö- ja
elektroniikkaliteromu-, akku- ja
akkumulaattorijate voisi vaikuttaa
haitallisesti ympäristöön ja ihmisten
terveyteen. Älä havittä sahkö- ja
elektroniikkalitteita tai akkuja
kotilousjätteen kanssa. Sähkö- ja
elektroniikkaliteromua sekä akkuja,
paristoja, ja akkujenja paristojen jatettä
koskevan Europan direktivin mukaisesti
sekä niiden mukauttaminen kansalliseen
lainsäadantöön, sahkölaitteiden
jatteet, paristoja ja akkuja olisi varastroitava
erikseen ja lahetettäv erillseen
yhdsykuntajätteen keräyspisteeseen,
joka toimii ympäristonsuojelua koskevien
säännösten mukaisesti.
Täm on merkitty laitteelle sjoitetun
pyörillā vedetyn roskakorin tunnuksella.

• KAKSINKERTAINEN ERISTYS

Optista sateilyä (UV ja infrapuna). Välta silmien tai ihon altistuminen.

• Alä katso suoraan käytövaloon.

Kayta asianmukaista suojusta tai silmasuojausta.

Noudata erityistä varovaisuutta ja kiinnittä huomiota!

• Alä kaytä laitetta sateessa tai lumessa AC-virtaa kaytettäessä.

• IP65 DC-virransyötolle; IP20 AC-virransyötolle

IP

Huomautus

• Tämä tuote sisältaa valonlähte, jonka energiatehokkuusluokka on .

TURVAVAROITUS TÄRKEAT

TURVALLISUUSOHJEET

VAROITUS: Sahkolaitteita kaytettaaessa tulee aina noudattaa perusvarovaisuutta ja esimeriksi seuraavia varotoimenpiteita, jotka vahentavat tulipalon, sahköiskun ja henkilovahinkojen vahingon riskia:

LUE KAIKKI OHJEET.

1. Kun laite ei ole käytössä, katkaise siitta virta ja irrota pistoke/akkupaketti laitteesta.
2. Älä peitta tai tuki laitetta kankaalla, pahvilla tms. Se voi johtaa syttymiseen.
3. Älä käytä laitetta kosteissa tai märissä olosuhteissa AC-virtaa käytettaessä.
4. Älä altista laitetta sateelle tai lumelle. Älä koskaan pese vedellä.
5. Älä käytä laitetta paikoissa, joissa on rajähdysvaara esimeriksi syttyvien nesteiden, kaasujen tai polyn takia.
6. Laitteen pistokkeiden taytyssopiasitorasiaan. Alä koskaan muuntele pistokkeita millaan ravall. Alä käytä mitän pistokesovittimia maadoitettujen laitteiden kanssa. Muokkaamattomat pistokkeet ja niitta vastaavat pistorasiat piententavat sahköiskun vaaraa.
7. Välta laitetta käytettaessa vartalokosketusta maadoitettuihin pintoihin, kuten putkiin, lampopatereihin, mikroaaltouuneihin ja jäkaappeihin. Sähköiskun vaara kasvaa, jos vartalosi on maadoitettu tai yhteydessa maahan
8. Alä vaärinkäytä virtajohtoa. Alä koskaan kanna tai vedä laitetta virtajohdosta tai irrota sitä virransyötostä virtajohdosta vetamällä. Suojaa virtajho tkuumuudelta, oljylta, teraviltä reunoilta ja liikkuvilta osilta. Vahingoittuneet tai kiinni tartuneet johdot lisävävat sahköiskun vaaraa.
9. Jos tāmān valon ulkoinen joustava kaapeli tai johto vahingoittuu, se on vaihdettava erikoisjohtoon tai johtoon, joka on saatavissa yksinomaan valmistajalta tai sen valtuuttamalta huoltolikkeeltä.
10. Älä tujota suoraan valonlähteeseen.
11. Alä käsittele pistoketta marin tai rasvaisin kasin.
12. Pidä laite aina tasaisella ja vakaalla alustalla, jotta laite ei päse putoamaan.
13. Tāmān valon valonlahteen saa vaihtaa vain valmistaja, valmistajan valtuuttama huoltoliike tai vastaava pateva henkilo.
14. Alä jatā virtajohtoa kytkemattā laitteeseen, kun laitetta kaytetaan pistorasiaan kytkettnä. Muutoin seurauksena voi olla sahköisku.
15. Alä peita laitteen ilmanvaihtoaukkoja tai päästa niitutukkeutumaan. Pida ilmanvaihtoaukot aina puhtaana, jotta jaahdytys toimii oikein.

Akkukaytöisen laitteen käytto ja yllapito

1. Estä tahaton käynnistyminen. Varmista, etta kytkin on off-asennossa, ennen kuin asetat akkupaketin paikalleen, dostat laitetta tai kannat sitä. Laitteen kantaminen sormi kytkimellä tai sen kytkeminen virtalähteseen kytkin painettuna aiheuttaa helposti onnettomuuden.
2. Irrota akkupaketti laitteesta ennen minkaan saatogen tekemista, lisavarusteiden vaihtamista tai laitteen varastointia. Tallaiset ehkaisevat turvatoimet piententavat laitteen vahingossa kaynnistymisen vaaraa.
3. Lataa akkua vain valmistajan märrittämällä laturilla. Tietylle akkupaketille sopiva laturi voi aiheuttaa tulipalovaaran, jos sitä käytetaän muun typpisen akkupaketin kanssa.
4. Käytä laitteita vain märitysten mukaisten alkupakettien kanssa. Muun typpisten akkupakettien käytäminen voi aiheuttaa tapaturma- tai tulipalovaaran.
5. Kun akkupaketti ei ole käytössä, sailytä se erilläan metalliesineista, kuten paperilittimista, kolkoista, avaimista, nauloista, ruuveista ja muista pienistä metalliesineista, jotka voivat yhdistää akun navat. Akun napojen oikosulkeminen voi aiheuttaa palovamman tai tulipalon.
6. Akusta voi vuotaa nestettä, jos sitä käsitettaan vaärin. Välta kosketusta. Jos nestettä pääsee iholle vahingossa, huuhtele iho vedellä. Jos nestettä pääsee silmiin, hakeudu lääkärin hoitoon. Ulos purkautunut akkuneste voi arsyttäihoa tai aiheuttaa palovammoja.
7. Älä käytä vialista tai muunneltua akkupakettia tai laitetta. Vialiset tai muunnellut akut voivat toimia odottamattomasti ja aiheuttaa tulipalo-, rajähdys- tai tapaturmavaaran.
8. Älä altista akkupakettia tai laitetta tulele tai aärimmäisille lampötiloille. Altistus tulele tai yli 130^:n lampötiloille voi aiheuttaa rajahdyksen.
9. Noudata kaikkia latausohjeita, alakä lataa alkupakettia tai laitetta ohjeissa maaritettyjen lamptilarajojen ulkopuolella. Värin tai ohjeissa maaritettyjen lamptilarajojen ulkopuolella suoritettu lataus voi aiheuttaa akkuvaurion ja kasvattaa tulipalovaaraa.
10. Huollata laite patevallä korjaajalla käytämllä vain identtisia varaosia. Nain varmistetaan, etta tuotteen turvallisuus sailyy.
11. Ää yritä muokata tai korjata laitetta tai akkupakettia muutoin kuin käytö- jayllapito-ohjeissa on ohjeistetu.

Akkupakettia koskevia tärkeitā turvaohjeita

1. Ennen akkupaketin käytöönottoa tutustu kaikkinn laturissa (1), akussa (2) ja alkukäytöisessä tuotteessa (3) oleviin varoitusteksteihin.
2. Älä pura akkupakettia.
3. Jos akun toiminta-aika lyhenee merkittavasti, lopeta akun kayttö. Seurauksena voi olla ylikuumeneminen, palovammoja tai jopa rajahdys.

4. Jos akkunestettä päsee silmiin, huuhtele puhtaalla vedellä ja hakeudu valittomasti läakärin hoitoon. Akkuneste voi aiheuttaa nän menetyksen.

5. Älä oikosulje akkupakettia:

(1) Älä koske napoihin millään sahköä johtavalla materiailla.
(2) Ålä säilytä akkupakettia yhdessä muiden metalliesineiden, kuten naulojen, kolikoiden ja vastaavien kansa.
(3) Alä altista akkupakettia vedelle tai sateelle. Akun oikosulku voi aiheuttaa virtapiikin, ylikumentumista, palovammoja tai laitteen rikkoontumisen.

1. Alä saïlytä laitetta ja akkupakettia paikassa, jossa lampötila voi nousta 50^ (122°F):een tai korkeammaksi.
2. Älä havitta akkupakettia polttamalla, vaikka se olisi pahoin vauroitunut tai täysin loppuun kulunut. Avotuli voi aiheuttaa akkupaketin rajähtämisen.
3. Varo kolhimasta tai pudottamasta akkua.
4. Älä käytä vialista akkua.
5. Laitteen sisälätämät litiumioniakut on märritetty laissa vaarallisiki aineiksi, ja niiden käsittelyyn liitty erityisvaatimuksa. Kun akkuja toimitetaan kaupallissessa tarkoitukssessa esim. kolmansien osapuolten ja toimituspalveluiden toimesta, akkjen pakkaufsessa ja pakkausten merkinnässä on noudatettava voimassaolevia säädöksiä. Kun valmistelet akkua lähetettäväksi, varmista oikeat menettelytavat vaarallisten aineiden käsittelyyn perehntyelta asiantuntijalta. Varmista myös, etta noudatat kaikkia soveltuvia kansallisia saädöksiä. Ne voivat toisinaan edellyttääyleisiä menettelytapoja tarkempia toimintamalleja. Teippaa tai peita muilla tavoin akun kontaktipinnat ja pakkaa akku siten, ettei se pääse liikkumaan pakkaufsessa.
6. Kun akkupaketti on havitettäva, poista se tyokalusta ja havita se turvallisesti. Havitta akku paikallisten maäräysten mukaisesti.
7. Käytä akkuja vain Makitan ilmoittamien tuotteiden kanssa. Akkujen asentaminen yhteensopimattomiin tuotteisiin voi aiheuttaa tulipalon, liallisen ylikuumenemisen, rajahdyksen tai akkunestevuotoja.
8. Jos tyokalua ei kayteta pitkäan aikaan, akku on poistettava tyokalusta.

Vihjeita akun käyttoian pidentämiseksi

1. Lataa alkupaketti ennen kuin se purkautuu taysin. Lopeta aina laitteen kaytto ja lataa alkupaketti, jos huomaat laitteen tehon vahenevan.
2. Älä koskaan lataa uudestaan täysin ladattua alkupakettia. Yilataaminen lyhentaa akun käyttoikaa.
3. Lataa alkupaketti huonelämpötilassa 10^ - 40^ (50^ - 104^) . Anna kuuman alkupaketin jähtyä enn nen lataamista.
4. Lataa alkupaketti, jos et käytä sitä pitkään aikaan (yli kuuteen kuukauteen).

Säilytä kaikki varoitukset ja ohjeet tulevaa käyttoä varten.

TOIMINTOJEN KUVAUS

HUOMIO:

• Varmista aina ennen saatjja ja tarkastuksia, etta laite on sammutetu ja irrotetu pistokkeesta ja etta sen akkupaketti on irrotetu.

Käytto akulla:

Akkupaketin paikalleen asettaminen tai irrottaminen

AHUOMIO:

• Irrota laite aina pistokkeesta ennen akkupaketin paikalleen asettamista tai irrottamista.
  Käytä ainoastaan alkuperäisiä Makitan litiumioniakkuja. Muiden kuin aitojen Makita-akkujen käytto tai muunneltujen akkujen käytto voi johtaa akun halkeamiseen, mikä voi aiheuttaa tulipalon, vammo ja vahinkoja. Se myös mitatöi Makita-tyokalun ja -laturin Makita-takuun.
• Pida laitteesta ja akkupaketista tiukasti kiinni, kun irrotat tai kiinnitat akkupakettia.

Jos akkupaketti tai laite putoaa kasistasi, ne voivat vauroitua tai aiheuttaa loukkaantumisen.

• Varo jattamastā sormia laitteen ja akkupaketin valiin, kun asetat akkupakettia paikalleen, tai laitteen ja akun suojakannen valiin, kun suljet akun suojakanta.

Aseta akkupaketti paikalleen avamalla ensin suojakannen lukko ja sen jälkeen akun suojakansi.

(Kuva 1)

Aseta alkupaketti paikalleen. Sovita alkupaketin kieleke kotelon uraan ja liu'uta alkupaketti sitten paikoilleen. Tyonnä alkupaketti pohjaan asti niin, etta kuulet sen napsahtavan paikoilleen. Jos painikkeen ylapuolella nakyy punainen ilmaisin, akku ei ole lukkiutunut tysin paikalleen. Sulje tamän jälkeen akun suojakansi.

(Kuva 2)

Irrota akkupaketti painamalla sen etupuolella olevaa painiketta ja vetamallä akku ulos tyokalusta.

HUOMIO:

• Paina akkupaketti aina tāysin paikalleen. Jos se e i ole kunnolla paikallaan, se voi pudota laitteesta ja aiheuttaa vammoja joko itsellesi tai sivullisille.
• Älä käytä voimaa akkupaketin asennuksessa. Jos akku ei liu'u paikalleen helposti, se on vaärässä asennossa.

Jäljellä olevan akkukapasiteetin ilmaisin (Kuva 3)

(Vain alkupaketit, joissa on merkkivalo.)

Painamalla tarkistuspainiketta saat nakyviin akkupaketin jäljellä olevan akkukapasiteetin. Merkkivalot palavat muutaman sekunnin ajan.

Merkkivalot			Jäljellä olevan varaus
Palaa Pois päältä	Vilkkuu
		75 % - 100 %
		50 % - 75 %
		25 % - 50 %
		0 % - 25 %
		Lataa akku.
		Akussa on saattanut olla toimintahäiriö.

HUOMAUTUS:

• Ilmoitettu varaustaso voi erota hieman todellisesta varaustasosta sen mukaan, millaisissa oloissa ja missa lampotilassa laitetta kaytetaaen.

Muiden kuin aitojen Makita-akkujen tai muunneltujen akkujen kaytö mitatöi Makita-laitteen ja -laturin Makitatakuun.

Käytö AC-virralla:

Kun kaytāl laitetta AC-virralla, kaytā laitteen mukana toimitettua virtajohtoa. Kytke naaraspistoke laitteeseen ja urospistoke pistorasiaan. (Kuva 4)

HUOMIO:

• Kytke maarospistoke ensin laitteeseen ja sen jälkeen urospistoke pistorasiaan.
• Sulje liitinsuojus aina tiukasti, kun virtajohto ei ole kytkettynä.

HUOMAUTUS: AC-virta ei lataa laitteessa olevaa akkua.
HUOMAUTUS: Laite vaihtaa DC-virtatilasta
automaattisesti AC-virtatilaan aina, kun virtajohto
kytketään laitteeseen.

Virtajohdon hallinta:

Kierra virtajoho tiukasti jalustan ymprille ja kiinnitta sitten johdon paa kiinnittimeen. (Kuva 5)

Valon kytkeminen pälle ja kirkkaustilan valitseminen (Kuva 6)

1. Kytkin: Kun painat kytkintä kerran, valo syttyy (samassa kirkkaustilassa, jossa sitä on viimeksi käytetty). Kun painat kytkintä uudelleen, valo sammu.
2. Kirkkaustilan valinta: Kirkkaustila vaihtuu seuraavassa järestyksessä: korkea tilā / keskisuuri tilā / alhainen tilā, kun painiketta painetaan valon ollessa paällä.

Akun sujausjärestelmä (Kuva 7)

Laite on varustettu akun käytöikää pidentävällä akun sujoausjärestelmälä. Kun akun virta on vähissä, kaikkmuut LED-merkkivalot paitsi yksi kuvassa nakyvä LED sammuvat. 5-10 minuutin kuluttua tastä järestelmäkatkaisee virran automaattisesti.

TYÖSKENTELY

AHUOMIO:

• Aseta laite aina tasaisella ja vakaalla alustalle. Muuten seurauksena voi olla putoamisesta johtuva onnettomuus.

Valon kulman säätäminen (Kuva 8)

Löysä molemman puolen nuppeja. Sääda valon kulma (saatöalue on 240^ ). Kiristä sitten nupit.

HUOMIO:

Varo sormien jäämistä puristuksiin, kun saädät valon kulmaa.

Kolmijalan käytäminen (lisävaruste)

HUOMIO:

• Lue lisavarusteiden käytöohjeet huolellisesti ennen kuin käytät niītā valon kanssa.

Valoa voi kayttä kolmijalkaan asennettuna. (Kuva 9)

HUOMIO:

• Varo, ettet pudota laitetta, kun asennat sitä kolmijalkaan.
• Aseta kolmijalka tasaiselle ja vakaalle alustalle, jotta laite ei pääse putoamaan.
  Levita kolmijalan jalat aariasentoonsa.
• Alä kaytä kolmijalkaa kovalla tuulella.
• Varmista, etta laite on kunnolla kiinnitety kolmijalkaan.
• Irrota laite, kun kannat kolmijalkaa tai taitat sen jalat kokoon.
• Varo etteivat katesi jäkolmijalan jalkojen vallin, kun suljet kolmijalan.

KUNNOSSAPITO

HUOMIO:

• Varmista aina ennen tarkastusta tai huoltoa, etta laite on sammutetu ja akkupaketti irrotetu.
• Alä koskaan käytä bensiiniä, ohenteita, alkoholia tai tms. aineita. Muutoin laitteeseen voi tulla varjäytymiä, muodon vaäristymiä tai halkeamia.

Käytäjaa sae tehdā vain tassā ohjeessa kuvatuhuoltotoimet. Muut tyot on teetettäva valtuutetussaMakita-huoltolikkeessä.

Puhdistus

HUOMIO:

• Alä koskaan peselaitetta vedellä.
  Pyyhi ajoittain laitteen ulkopuoli (laitteen runko) pesuainevedellä kostutetulla liinalla.

LISÄVARUSTEET

HUOMIO:

Seuraavia lisavarusteita tai laitteita suositellaan kaytettavaksi tassā ohjeessa kuvatun Makita-laitteen kanssa. Muiden lisavarusteiden tai -laitteiden kaytö voi aiheuttaa henkilovahinkoja. Käytä lisavarusteita ja -laitteita vain niiden kayttotarkoituksen mukaisesti.

Jos tarvitset apua tai yksityiskohtaisempia tietoja seuraavista lisavarusteista, ota yhteys paikalliseen Makitan huoltoon.

Aito Makita-akku ja -laturi

Kolmijalka [osanumero: GM00002073]

HUOMAUTUS:

• Jotkin luettelossa mainitut varusteet voivat sisältyä laitepakettiin vakiovarusteina. Ne voivat vaihdella maittain.
