HASZNÁLATI ÚTMUTATÓ GLM 80 Professional BOSCH

Výpočet rozdeľte na jednotli- vé čiastkové kroky Indikácia „>60°“ alebo „<–60°“ na displeji Merací rozsah sklonu pre danú meraciu funkciu, resp. referenčnú rovinu boli pre- kročené. Vykonajte meranie vrámci špecifikovaného rozsahu uhlov. Zobrazenie „CAL“ azobrazenie „ERROR“ na displeji Kalibrácia merania sklonu nebola uskutočnená vsprávnom poradí alebo nebola vykonaná vsprávnych polohách. Zopakujte kalibráciu podľa pokynov na displeji avNávo- de na obsluhu. Plochy použité na kalibráciu neboli nastavené presne do vodorovnej roviny alebo presne do zvislej roviny. Zopakujte kalibráciu na vodorovnej, resp. zvislej ploche aprípadne vopred skontrolujte tieto plochy po- mocou vodováhy. 1 609 92A 55A | (05.08.2019) Bosch Power ToolsSlovenčina | 171 Príčina Pomoc Merací prístroj sa pri stlačení niektorého tlačidla pohol alebo naklopil. Zopakujte kalibráciu apodrž- te merací prístroj počas stlá- čania tlačidla na ploche tak, aby sa nepohol. Indikácia stavu nabitia akumulátora (g), teplotná vý- straha (j) aindikácia „ERROR“ na displeji Teplota meracieho prístroja je mimo prípustného rozsahu teploty pri nabíjaní Počkajte, kým sa dosiahne prípustný rozsah teploty pri nabíjaní. Ukazovateľ stavu nabitia akumulátora (g), zobrazenie „ERROR“ na displeji Nabíjacie napätie akumuláto- ra nie je správne Skontrolujte, či je konektoro- vé pripojenie správne ači micro USB kábel funguje správne. Ak symbol prístroja bliká, je akumulátor po- škodený atreba ho dať vyme- niť do servisného strediska Bosch. Indikácia stavu nabitia akumulátora (g) asymbol hodín (f) na displeji Výrazne predĺžená nabíjacia doba, pretože nabíjací prúd je príliš nízky. Používajte výlučne originálny micro USB kábel Bosch. Výsledok merania nepravdepodobný Cieľová plocha neodráža jednoznačne (napr.sklo, voda). Zakryte cieľovú plochu Výstup laserového lúča (16), príp. prijímacia šošovka (17) je zakrytá. Výstup laserového lúča (16), príp. prijímaciu šošovku (17) nechajte odkrytú Nastavená nesprávna refe- renčná rovina Vyberte takú referenčnú rovinu, ktorá je vhodná pre dané meranie Na dráhe laserového lúča je prekážka Laserový bod sa musí celý nachádzať na cieľovej ploche. Indikácia zostáva nezmenená alebo merací prístroj rea- guje na stlačenie tlačidiel neočakávane Softvérová chyba Stlačte súčasne tlačidlo Meranie (2) atlačidlo Vy- mazanie pamäte / Vypínač (8), aby ste resetovali soft- vér. Merací prístroj kontroluje správnu funkciu pri každom meraní. Ak sa zistí porucha, displej zo- brazuje už len vedľajší symbol. Vtomto prípa- de, alebo keď sa pomocou uvedených opatrení nepodarí odstrániť chybu, odovzdajte merací prístroj prostredníctvom svojho predajcu do servisného strediska firmyBosch. Údržba aservis Údržba ačistenie Merací prístroj skladujte aprepravujte vochrannom puzdre, ktorý sa dodáva spolu smeracím prístrojom. Udržiavajte svoj merací prístroj vždy včistote. Neponárajte merací prístroj do vody ani do iných kvapalín. Znečistenia utrite vlhkou mäkkou handričkou. Nepoužívajte žiadne čistiace prostriedky či rozpúšťadlá. Oprijímaciu šošovku (17) sa starajte rovnako svedomito, ako je potrebné zaobchádzať sokuliarmi alebo šošovkou fotoaparátu. Vprípade potreby opravy zašlite merací prístroj vochran- nom puzdre (24). Zákaznícka služba aporadenstvo ohľadom použitia Servisné stredisko Vám odpovie na otázky týkajúce sa opravy aúdržby Vášho produktu ako aj náhradných dielov. Rozkladové výkresy ainformácie onáhradných dieloch náj- dete tiež na: www.bosch-pt.com Vprípade otázok týkajúcich sa našich výrobkov apríslušen- stva Vám ochotne pomôže poradenský tím Bosch. Vprípade akýchkoľvek otázok aobjednávok náhradných dielov uvádzajte bezpodmienečne 10‑miestne vecné číslo uvedené na typovom štítku výrobku. Slovakia Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online. Tel.: +421 2 48 703 800 Fax: +421 2 48 703 801 E-Mail: servis.naradia@sk.bosch.com www.bosch-pt.sk Transport Priložené lítiovo-iónové akumulátory podliehajú požiadav- kám na transport nebezpečného nákladu. Tieto akumulátory smie používateľ náradia prepravovať po cestách bez ďalších opatrení. Pri zasielaní tretími osobami (napr.: leteckou dopravou alebo prostredníctvom špedície) treba rešpektovať osobitné požiadavky na obaly aoznačenie. Vtakomto prípade treba pri príprave zásielky bezpodmienečne konzultovať sodborní- kom na prepravu nebezpečného tovaru. Likvidácia Meracie prístroje, nabíjačky, akumulátory, prí- slušenstvo aobaly sa musia odovzdať na ekolo- gickú recykláciu. Nevyhadzujte meracie prístroje, nabíjačky aaku- mulátory do bežného odpadu zdomácnosti! Len pre krajinyEÚ: Podľa európskej smernice 2012/19/EU sa už nepoužiteľné meracie prístroje anabíjačky apodľa európskej smernice Bosch Power Tools 1 609 92A 55A | (05.08.2019)172 | Magyar 2006/66/ES sa poškodené alebo vybité akumulátory/baté- rie musia zbierať separovane aodovzdať na recykláciu vsúla- de sochranou životného prostredia. Akumulátory/batérie: Li-Ion: Řiďte se pokyny v části Přeprava (pozri „Transport“, Strán- ka171)toľko, koľko treba. u Integrované akumulátory smú vyberať len odborní pracovníci na účel ich likvidácie. Otvorením krytu môže dôjsť kzničeniu meracieho prístroja. Před vyjmutím akumulátoru změřicího přístroje nechte měři- cí přstroj běžet tak dlouho, dokud nebude akumulátor úplně vybitý. Pred vybratím akumulátora vyskrutkujte skrutky vkryte aodoberte kryt. Aby ste zabránili skratu, postupne odpojte jednotlivé prípoje na akumulátore apóly potom zai- zolujte. Aj po úplnom vybití môže mať akumulátor ešte zvyš- kovú kapacitu, ktorá sa môže vprípade skratu uvoľniť. Magyar Biztonsági tájékoztató Olvassa el és tartsa be vala- mennyi utasítást, hogy ve- szélymentesen és biztonsá- gosan tudja kezelni a mérő- műszert. Ha a mérőműszert nem a mellékelt előírásoknak megfelelően használja, ez befolyással lehet a mérőműszerbe beépített védelmi in- tézkedésekre. Soha ne tegye felismerhetetlenné a mérő- műszeren található figyelmeztető táblákat. BIZTOS HE- LYEN ŐRIZZE MEG EZEKET AZ UTASÍTÁSOKAT, ÉS HA A MÉRŐMŰSZERT TOVÁBBADJA, ADJA TOVÁBB EZEKET AZ UTASÍTÁSOKAT IS. u Vigyázat – ha az itt megadottól eltérő kezelő vagy sza- bályozó berendezéseket, vagy az itt megadottaktól el- térő eljárást használ, ez veszélyes sugársérülésekhez vezethet. A mérőműszer egy figyelmeztető táblával kerül kiszállí- tásra (ez a mérőműszernek az ábrák oldalán látható ábrá- ján a (20) számmal van jelölve). Laser Radiation Do not stare into beam Class 2 laser product u Ha a figyelmeztető tábla szövege nem az Ön országá- ban használatos nyelven van írva, akkor ragassza azt le az első üzembevétel előtt az Ön országában haszná- latos nyelven írt öntapadós figyelmeztető táblával. Ne irányítsa a lézersugarat más személyek- re vagy állatokra és saját maga se nézzen bele sem a közvetlen, sem a visszavert lé- zersugárba. Ellenkező esetben a személyeket elvakíthatja, baleseteket okozhat és megsértheti az érintett személy szemét. u Ha a szemét lézersugárzás éri, csukja be a szemét és lépjen azonnal ki a lézersugár vonalából. u Ne hajtson végre a lézerberendezésen semmiféle vál- toztatást. u A lézer keresőszemüveget ne használja védőszem- üvegként. A lézer keresőszemüveg a lézersugár felisme- résének megkönnyítésére szolgál, de a lézersugártól nem véd. u A lézer keresőszemüveget ne használja napszemüveg- ként, vagy a közúti közlekedéshez. A lézer keresőszem- üveg nem nyújt teljes védelmet az ultraibolya sugárzás el- len és csökkenti a színfelismerési képességet. u A mérőműszert csak szakképzett személyzettel és csak eredeti pótalkatrészek felhasználásával javíttas- sa. Ez biztosítja, hogy a mérőműszer biztonságos beren- dezés maradjon. u Ne hagyja, hogy gyerekek felügyelet nélkül használják a lézeres mérőműszert. Azok más személyeket akaratla- nul is elvakíthatnak. u Ne dolgozzon a mérőműszerrel olyan robbanásveszé- lyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak. A mérőműszer szikrákat kelthet, amelyek a port vagy a gőzöket meggyújthatják. Óvja meg a mérőműszert a hőhatásoktól, így például a hosszabb napsugárzástól, a tűztől, a víztől és a nedvességtől. Robbanás- veszély. u Ne üzemeltesse a mérőműszert, ha csatlakoztatva van hozzá a Micro-USB-kábel. Biztonsági tájékoztató töltőkészülékek számára u Ez a töltőkészülék nincs arra elõ- irányozva, hogy gyerekek vagy korlátozott fizikai, érzékelési vagy szellemi képességû, illetve kellõ tapasztalattal és/vagy tudással nem rendelkezõ személyek hasz- nálják. Ezt a töltőkészüléket leg- alább 8 éves gyerekek és olyan 1 609 92A 55A | (05.08.2019) Bosch Power ToolsMagyar | 173 személyek is használhatják, akik- nek a fizikai, érzékelési, vagy ér- telmi képességeik korlátozottak, vagy nincsenek meg a megfelelő tapasztalataik, illetve tudásuk, ha az ilyen személyekre a biztonságu- kért felelős más személy felügyel, vagy a töltőkészülék biztonságos kezelésére kioktatta őket és meg- értették az azzal kapcsolatos ve- szélyeket .Ellenkező esetben fennáll a hibás kezelés és a sérülés veszélye. u Tartsa a gyerekeket a használat, tisztítás és karbantartás során fel- ügyelet alatt. Ez biztosítja, hogy gyerekek ne játsszanak a töltőkészü- lékkel. Tartsa távol a töltőkészüléket az esőtől és a ned- vességtől. Ha víz hatol be egy elektromos készülékbe, ez megnöveli az áramütés veszélyét. u A mérőműszert csak a készülékkel szállított töltőké- szülékkel töltse. u Tartsa tisztán a töltőkészüléket. A szennyeződés áram- ütés veszélyét okozza. u Minden használat előtt ellenőrizze a töltőkészüléket, a kábelt és a csatlakozó dugót. Ne használja a töltőké- szüléket, ha az már megrongálódott. Ne nyissa ki a töl- tőkészüléket és azt csak megfelelő minősítésű szak- mai személyzettel és csak eredeti pótalkatrészek al- kalmazásával javíttassa. Egy megrongálódott töltőké- szülék, kábel és csatlakozó dugó megnöveli az áramütés veszélyét. u Ne üzemeltesse a konstans feszültség szabályozót egy gyúlékony alapra (pl. papír, textíliák stb.) helyezve, il- letve gyúlékony környezetben. A töltőkészüléknek a töl- tés során fellépő felmelegedése tűzhöz vezethet. u Az akkumulátor megrongálódása vagy szakszerűtlen kezelése esetén abból gőzök léphetnek ki. Azonnal jut- tasson friss levegőt a helyiségbe, és ha panaszai vannak, keressen fel egy orvost. A gőzök ingerelhetik a légutakat. A termék és a teljesítmény leírása Rendeltetésszerű használat A mérőműszer távolságok, hosszúság, magasság és lejtések mérésére és felületek és térfogatok kiszámítására szolgál. A mérőműszer mind zárt helyiségekben, mind a szabadban használható. Az ábrázolásra kerülő komponensek Az ábrázolt alkatrészek sorszámozása megfelel a mérőmű- szer ábrájának az ábrákat tartalmazó oldalon. (1) Kijelző (2) Mérési gomb (3) Dőlésmérés / Kalibrálás gomb

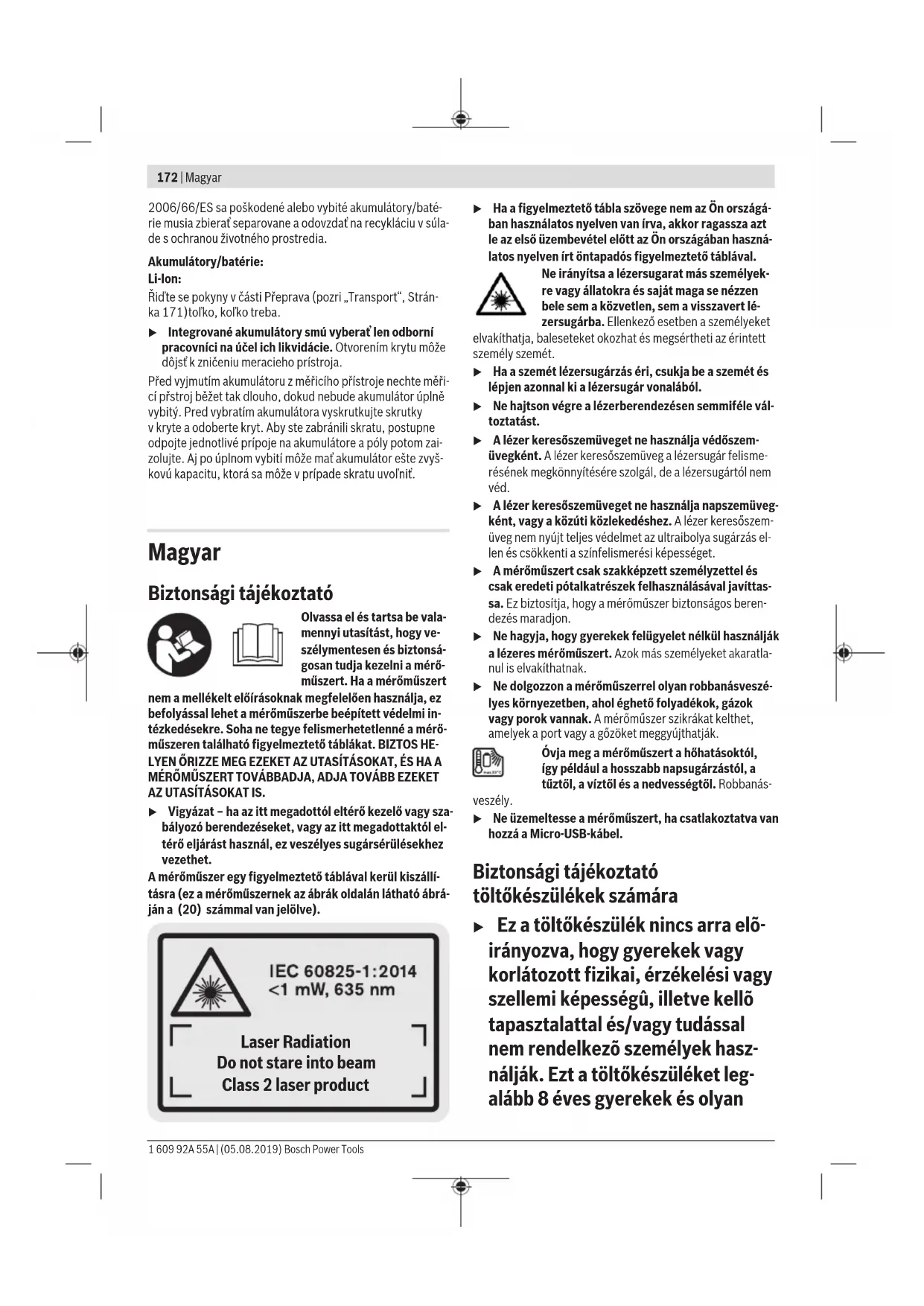

(4) Funkció-átkapcsolás / Alapbeállítások gomb

(5) Mínusz gomb (6) Eredmény / Időzítő funkció gomb

(7) Mérési érték lista / Konstans mentése gomb

(8) Memória törlés / Be-/Kikapcsoló gomb

(9) Ütközőcsap (10) Vonatkoztatási sík kijelölő gomb (11) Plusz gomb (12) Hosszúság, felület és térfogat mérési gomb (13) A töltő csatlakozóhüvely fedele (14) Micro-USB-csatlakozó (15) Hevederhurok rögzítő (16) A lézersugár kilépési pontja (17) Vevő lencse (18) Sorozatszám (19) 1/4"-menet (20) Lézer figyelmeztető tábla (21) Töltő csatlakozó dugó (22) Micro-USB-kábel (23) Töltőkészülék

(24) Védőtáska (25) Mérősín

(26) Reteszelő kar / Mérősín

(28) Lézerpont kereső szemüveg

A bővített funkciók felhívásához tartsa benyomva a gombot.

A képeken látható vagy a szövegben leírt tartozékok rész- ben nem tartoznak a standard szállítmányhoz. Kijelző elemek (a) Mérési érték sorok (b) "ERROR" hibakijelzés (c) Eredmény-sor (d) Digitális libella/helyzetmérési értéklista eleme (e) Mérési érték lista kijelző (f) Mérési funkciók Hosszmérés Területmérés Térfogatmérés Bosch Power Tools 1 609 92A 55A | (05.08.2019)174 | Magyar Tartós mérés

Közvetett magasságmérés

Dupla közvetett magasságmérés

Közvetett hosszmérés Timer-funkció Falfelület-mérés Lejtésmérés (g) Akkumulátor töltöttségi szint kijelző (h) Lézer bekapcsolva (i) A mérés vonatkoztatási síkja (j) Hőmérséklet figyelmeztetés Műszaki adatok Digitális lézeres távolságmérő GLM 80 GLM 80+R 60 Rendelési szám 3601K723.. 3601K723.. Távolságmérés Mérési tartomány (tipikus) 0,05–80m

Mérési tartomány (tipikus, hátrányos feltételek) 35m

Mérési pontosság (tipikus) ±1,5mm

Mérési pontosság (tipikus, hátrányos feltételek) ±2,5mm

Legkisebb kijelzési egység 0,1mm 0,1mm Közvetett távolságmérés és libella Mérési tartomány –60° – +60° –60° – +60° Lejtésmérés Mérési tartomány 0°–360° (4x90°)

Mérési pontosság (tipikus) 0,2° D)E) ±0,2° D)E) Legkisebb kijelzési egység 0,1° 0,1° Általános adatok Üzemi hőmérséklet –10 °C ...+50 °C

Tárolási hőmérséklet -20 °C ... +50 °C -20 °C ... +50 °C Megengedett töltési hőmérséklet tartomány +5°C ... +40°C +5°C ... +40°C A levegő max. relatív nedvességtartalma 90% 90% Max. használati magasság a vonatkoztatási magasság felett 2000m 2000m Szennyezettségi fok az IEC61010-1 szerint 2

Lézerosztály 2 2 Lézertípus 635nm, <1mW 635nm, <1mW A lézersugár átmérője (25°C mellett) kb. – 10m távolságban 6mm

– 80m távolságban 48mm

A lézernek a házhoz viszonyított beállítási pontossága kb. – függőlegesen ±2mm/m

– vízszintesen ±10mm/m

Kikapcsoló automatika, kb. a következő idő elteltével:. – Lézer 20 s 20 s – Mérőműszer (mérés nélkül) 5 perc 5 perc Súly az „EPTA‑Procedure 01:2014” (2014/01 EPTA‑eljárás) szerint 0,14kg 0,14kg Méret 51x111x30mm 51x111x30mm Védelmi osztály IP 54 (por és fröccsenő víz el- len védett kivitel) IP 54 (por és fröccsenő víz el- len védett kivitel) Mérősín 1 609 92A 55A | (05.08.2019) Bosch Power ToolsMagyar | 175 Digitális lézeres távolságmérő GLM 80 GLM 80+R 60 Rendelési szám – 3601K79000 Méret – 58x610x30mm Akkumulátor Li-ion Li-ion Névleges feszültség 3,7V 3,7V Kapacitás 1,25Aó 1,25Aó Az akkumulátorcellák száma 1 1 Egyedi mérések száma egy akkumulátor feltöltéssel kb. 25000

Töltőkészülék Rendelési szám

1600A013.. Töltési időtartam kb. 3óra kb. 3óra Akkumulátor-töltőfeszültség 5,0V 5,0V Töltőáram 1000mA 1000mA Érintésvédelmi osztály / II / II A) A mérőműszer első élétől mérve, a cél 100%-os visszaverő-képessége (például egy fehérre festett fal), gyenge háttérvilágítás és 25°C üze- mi hőmérséklet mellett. Kiegészítőleg  ±0,05mm/m befolyással kell számolni. B) A mérőműszer hátsó élétől mérve, a cél 10–100%-os visszaverő-képessége, erős háttérvilágítás és 25°C üzemi hőmérséklet mellett. Ki- egészítőleg  ±0,29mm/m befolyással kell számolni. C) Ha referenciapontként a készülék hátoldala szolgál, a maximális mérési tartomány ±60°

A Hábra szerinti kalibrálás után. További emelkedési hiba, ±0,01°/fok 45°-ig. E) A lézervonal szélessége a felület tulajdonságaitól és a környezeti feltételektől függ. F) A tartós mérési funkciónál a max. üzemi hőmérséklet +40 °C. G) Csak egy nem vezetőképes szennyezés lép fel, ámbár időnként a harmatképződés következtében ideiglenesen egy nullától eltérő vezetőké- pességre is lehet számítani. H) 25°C hőmérséklet mellett

I) Új és feltöltött akkumulátor esetén kijelző megvilágítás és hangjelzés nélkül.

A mérőműszerét a típustáblán található (18) gyári számmal lehet egyértelműen azonosítani. Kérjük vegye figyelembe a töltőkészülék típustábláján található szakszámot. Egyes töltőkészülékeknek több különböző kereskedelmi megnevezé- se is lehet. Első üzembevétel Az akkumulátor feltöltése u Csak a Műszaki Adatoknál megadott töltőkészüléke- ket használja. Csak ezek a töltőkészülékek vannak ponto- san beállítva az Ön mérőműszerében használható lithium- ionos-akkumulátorok töltésére. u Más gyártók töltőkészülékeinek használata a mérőmű- szer megrongálódásához vezethet; egy magasabb fe- szültség (például 12V), amelyet egy gépkocsi töltőké- szülék szolgáltat, ennek a mérőműszernek a feltölté- sére szintén nem alkalmazható. Ezen előírás be nem tartása esetén a szavatosság megszűnik. u Ügyeljen a helyes hálózati feszültségre! Az áramforrás feszültségének meg kell egyeznie a töltőkészülék típus- tábláján található adatokkal. Tájékoztató: Az akkumulátor részben feltöltött állapotban kerül kiszállításra. Az akkumulátor teljes teljesítményének biztosítására az első alkalmazás előtt töltse fel teljesen az ak- kumulátort. A Li‑ion-akkumulátort bármikor fel lehet tölteni, anélkül, hogy ez megrövidítené az élettartamát. A töltési folyamat megszakítása nem árt az akkumulátornak. Ha a (g) akkumulátor-feltöltési szintjelző display alsó szeg- mense villog, akkor már csak kevés mérést lehet végrehajta- ni. Töltse fel az akkumulátort. Ha a (g)akkumulátor feltöltési szintjelző display szegmenseit körülvevő keret villog, mérésre már nincs lehetőség. A mérő- műszert ekkor már csak rövid ideig lehet használni (például a mérési érték lista bejegyzéseit lehet még ellenőrizni). Töltse fel az akkumulátort. Kapcsolja össze a mérőműszert az azzal együtt szállított (22) mikro-USB-kábel segítségével a (23) töltőkészülékkel. Dugja be a (23) töltőkészüléket a dugaszoló aljzatba. A töltési fo- lyamat elindul. A (g) akkumulátor töltésszint kijelző mutatja a töltés előreha- ladását. A töltési folyamat során a szegmensek egymás után felvillannak. Ha a (g) akkumulátor-feltöltési szintjelző display valamennyi szegmense világít, az akkumulátor teljesen fel van töltve. Ha hosszabb ideig nem használja, válassza el a töltőkészülé- ket a hálózattól. Bosch Power Tools 1 609 92A 55A | (05.08.2019)176 | Magyar Az akkumulátort kiegészítőleg egy USB-portról is fel lehet töl- teni. Ehhez csatlakoztassa a mérőműszert a Mikro-USB-ká- bellel egy USB-porthoz. USB-üzemben (töltési üzem, adatát- vitel) a töltési idő lényegesen hosszabbá válhat. A mérőműszert a töltési folyamat közben nem lehet használ- ni. u Óvja meg a töltőkészüléket a nedvességtől! Tájékoztató az optimális kezeléshez, amikor az akkumu- látor benne van a mérőműszerben A mérőműszert csak a megengedett hőmérséklet tartomány- ban tárolja, (lásd „Műszaki adatok”, Oldal174). Például ne hagyja nyáron a mérőműszert az autójában. Egy lényeges mértékben lerövidült üzemidő a feltöltés után azt mutatja, hogy az akkumulátor elhasználódott és azt a Bosch-vevőszolgálattal ki kell cseréltetni. Vegye figyelembe a hulladékba való eltávolítással kapcsola- tos előírásokat. Üzemeltetés Üzembe helyezés u Óvja meg a mérőműszert a nedvességtől és a közvet- len napsugárzás behatásától. u Ne tegye ki a mérőműszert szélsőséges hőmérsékle- teknek vagy hőmérsékletingadozásoknak. Például ne hagyja a mérőműszert hosszabb ideig az autóban. Na- gyobb hőmérsékletingadozások esetén várja meg, amíg a mérőműszer hőmérsékletet kiegyenlítődik, mielőtt azt üzembe helyezné. Szélsőséges hőmérsékletek vagy hő- mérsékletingadozások esetén a mérőműszer pontossága csökkenhet. u Óvja meg a mérőműszert a heves lökésektől és a le- eséstől. Ha a mérőműszert erős külső hatás érte, a mun- ka folytatása előtt ellenőrizze annak pontosságát (lásd „A lejtésmérés pontosságának ellenőrzése és kalibrálása (lásd a Hábrát)”, Oldal180) és (lásd „A távolságmérés pontosságának ellenőrzése”, Oldal180). Be- és kikapcsolás u Ne hagyja a bekapcsolt mérőműszert felügyelet nélkül és a használat befejezése után kapcsolja ki azt. A lézer- sugár más személyeket elvakíthat. A mérőműszer bekapcsolásához a következő lehetőségek állnak rendelkezésre: – Nyomja meg a (8)Be-/Ki-gombot: A mérőműszer bekap- csolásra kerül és a hosszmérési funkcióban van. A lézer nem kerül bekapcsolásra. – Nyomja meg a (2)mérési gombot: A mérőműszer és a lé- zer bekapcsolásra kerül. A mérőműszer a hosszmérési funkcióban van. A (25)mérősínbe behelyezett mérőmű- szerben a lejtésmérési funkció van aktiválva. u Ne irányítsa a fénysugarat személyekre vagy állatokra és sajátmaga se nézzen bele közvetlenül – még na- gyobb távolságból sem – a lézersugárba. A mérőműszer kikapcsolásához nyomja be hosszabb időre a (8)Be-/Ki-gombot. Ha a mérőműszeren kb. 5percig egyik billentyűt sem nyom- ják meg, a mérőműszer az elemek kímélésére automatikusan kikapcsol. Ha a "Dőlésmérés" üzemmódban a szöget kb. 5percig nem változtatják meg, a mérőműszer az elemek kímélésére auto- matikusan kikapcsol. Egy automatikus kikapcsolás esetén minden tárolt érték megmarad. A mérési folyamat A (2)mérési gomb megnyomásával történő bekapcsolás után a mérőműszer mindig a hosszmérési funkcióban, illetve a (25)mérősínbe behelyezett mérőműszer esetén a lejtés- mérés funkcióban van. Más mérési funkciókat a mindenkori funkciós gomb megnyomásával lehet beállítani (lásd „Mérési funkciók”, Oldal177). A mérőműszer minden egyes bekapcsolása után a mérőmű- szer hátsó éle van vonatkoztató síkként beállítva. A (10)vo- natkoztatási sík gomb megnyomásával át lehet kapcsolni a különböző vonatkoztatási síkok között (lásd „A vonatkoztatá- si sík kijelölése (lásd a Aábrát)”, Oldal176). Tegye fel a mérőműszert a kiválasztott vonatkozási síkjával a mérés kívánt kezdőpontjára (például egy falra). A lézersugár bekapcsolásához nyomja meg rövid időre a (2)mérési gombot. u Ne irányítsa a fénysugarat személyekre vagy állatokra és sajátmaga se nézzen bele közvetlenül – még na- gyobb távolságból sem – a lézersugárba. Irányítsa a lézersugarat a célfelületre. A mérés kiváltásához nyomja meg ismét röviden a (2)mérési gombot. Folyamatosan bekapcsolt lézersugár esetén a mérés már a (2)mérési gomb első megnyomásakor elkezdődik. A tartós mérés funkció esetén a mérés a funkció bekapcsolásakor azonnal megkezdődik. A mérési eredmény tipikusan 0,5másodpercen belül és leg- később 4másodperc elteltével jelenik meg. A mérési időtar- tam a mérés a távolságtól, a fényviszonyoktól és a célfelület visszaverő tulajdonságaitól függ. A mérés befejezését egy hangjel jelzi. A mérés befejezése után a lézersugár automati- kusan kikapcsolódik. Ha a cél beállítása után kb. 20másodpercig nem kezdődik meg a mérés, a lézersugár az akkumulátor kímélésére atuo- matikusan kikapcsolásra kerül. A vonatkoztatási sík kijelölése (lásd a Aábrát) A méréshez négy különböző vonatkoztatási sík között lehet választani: – a mérőműszer hátsó éle, illetve a 90°-ra kihajtott (9)ütkö- zőcsap első éle (például külső sarkokra való felfektetés esetén), – A 180°-ra kihajtott (9)ütközőcsap csúcsa (például sar- kokból végzett mérésekhez), – A mérőműszer első éle (például egy asztallap szélétől kiin- duló mérésekhez), – a (19)menet középpontja (például a háromlábú műszer- állvány alkalmazásával végzett méréshez). 1 609 92A 55A | (05.08.2019) Bosch Power ToolsMagyar | 177 A vonatkoztatási sík kijelöléséhez nyomja meg annyiszor egy- más után a (10)gombot, amíg a kijelzőn megjelenik a kívánt vonatkoztatási sík. A mérőműszer minden egyes bekapcsolá- sa után a mérőműszer hátsó éle van vonatkoztató síkként be- állítva. A már végrehajtott méréseknél a vonatkoztatási síkot (példá- ul a mérési eredményeknek a mérési érték listában való kijel- zéséhez) utólag már nem lehet megváltoztatni. "Alapbeállítások" menü Az "Alapbeállítások" menü megjelenítéséhez nyomja be és tartsa benyomva a (4)alapbeállítások gombot. Az egyes menüpontok kijelöléséhez nyomja meg rövid időre a (4)alapbeállítások gombot. Egy menüponton belül az adott beállítás kijelöléséhez nyom- ja meg a (5)mínusz gombot, illetve a (11)plusz gombot. Az "Alapbeállítások" menüből való kilépéshez nyomja meg a (2)mérési gombot. Alapbeállítások Hangjelzések Be

A kijelző megvilágítása Be

Automatikus Be/Ki Digitális libella Be

A kijelző elforgatása Be

Állandó lézersugár Be

Távolság egység (az ország- tól függően) m, ft, inch, … Szög egység (az országtól függően) °, %, mm/m, inch/ft A "Folyamatos lézersugár" beállítás kivételével a kikapcsolás- kor minden más alapbeállítás megmarad. Állandó lézersugár u Ne irányítsa a fénysugarat személyekre vagy állatokra és sajátmaga se nézzen bele közvetlenül – még na- gyobb távolságból sem – a lézersugárba. A lézersugár ennél a beállításnál az egyes mérések között is bekapcsolt állapotban marad, a méréshez csak a (2)mérési gomb egyszeri rövid megnyomására van szükség. Mérési funkciók Egyszerű hosszmérés A hosszméréshez nyomja meg annyiszor egymás után a (12)gombot, amíg a kijelzőn megjelenik a hosszmérés je- le. A lézer bekapcsolásához nyomja be egyszer rö- viden, majd a méréshez nyomja be még egy- szer röviden a (2)mérési gombot. A mérési eredmény az (c)eredmény sorban kerül kijelzésre. Több, egymás után végrehajtott hosszmérés esetén az utol- só mérések eredményei a (a)mérési érték sorokban kerül- nek kijelzésre. Területmérés A területméréshez nyomja meg annyiszor egymás után a (12)gombot, amíg a kijelzőn megjelenik a területmérés jele. Ezután a hosszméréssel azonos módon egymás után mérje meg a mérésre kerülő terület szélességét és hosszúságát. A két mérés között a lézersugár bekapcsolt állapotban marad. A második mérés befejezése után a készülék automatikusan kiszámítja és a (c)eredmény sorban kijelzi a felületet. Az egyedi mérési érté- kek a (a)mérési érték sorokban találhatók. Térfogatmérés A térfogatméréshez nyomja meg annyiszor egymás után a (12)gombot, amíg a kijelzőn megjelenik a térfogatmérés jele. Ezután a hosszméréshez hasonlóan egymás után mérje meg a mérésre kerülő térfogat szélességét, hosszúságát és mély- ségét. A három mérés között a lézersugár bekapcsolt állapot- ban marad. A harmadik mérés befejezése után a készülék automatikusan kiszámítja és a (c)eredmény sorban kijelzi az térfogatot. Az egyedi mérési értékek a (a)mérési érték sorokban találhatók. A 999999m

meghaladó értékeket a berendezés nem tudja kijelezni, a kijelzőn ekkor megjelenik az "ERROR" (HIBA) ki- jelzés. Ossza fel a mérésre kerülő térfogatot több részre, szá- mítsa ki külön-külön ezek értékét, majd adja össze azokat. Tartós mérés / minimum- / maximummérés (lásd a Bábrát) Egy tartós mérés során a mérőműszert a célhoz viszonyítva el lehet mozgatni, a mérési értékek kb. 0,5másodpercek- ként frissítésre kerülnek. A felhasználó például eltávolodhat egy faltól, amíg el nem éri a kívánt távolságot; az aktuális tá- volság a készüléken mindig leolvasható. A tartós mérésekhez nyomja meg többször egymás után a (4)funkció-átkapcsoló gombot, amíg a kijelzőn meg nem je- lenik a tartós mérés jele. A tartós mérés elindításához nyomja meg a (2)mérési gombot. Bosch Power Tools 1 609 92A 55A | (05.08.2019)178 | Magyar A minimum-mérés egy rögzített vonatkozási ponttól mért leg- kisebb távolság meghatározására szolgál. Ez a mérés például függőleges vagy vízszintes vonalak hosszának meghatározá- sára lehet használni. A maximum-mérés egy rögzített vonatkozási ponttól mért legnagyobb távolság meghatározására szolgál. Ez a mérés például átlók hosszának meghatározására lehet használni. Az aktuális mérési eredmény a (c)eredmény sorban kerül kijelzésre. A (a)mérési érték so- rokban megjelenik a maximális ("max") és a minimális ("min") mérési eredmény. Ez az ér- ték minden olyan esetben felülírásra kerül, ha az aktuális hosszmérési érték kisebb, mint az eddigi minimum, illetve nagyobb, mind az eddigi maximum. A (8)memória törlőgomb megnyomásakor az eddigi minimá- lis, illetve maximális értékek törlésre kerülnek. A tartós mérést a (2)mérési gomb megnyomásával lehet be- fejezni. Az utolsó mérési eredmény az (c)eredmény sorban kerül kijelzésre. A tartós mérés ismételt elindításához nyom- ja meg ismét a (2)mérési gombot. A tartós mérés 5perc elteltével automatikusan kikapcsoló- dik. Az utolsó mérési eredmény az (c)eredmény sorban ke- rül kijelzésre. Közvetett távolságmérés A közvetett távolságmérés olyan távolságok meghatározásá- ra szolgál, amelyeket nem lehet közvetlenül megmérni, mert a lézersugár útjában egy akadály található vagy pedig mert nincsen olyan célfelület, amely visszaverő felületként rendel- kezésre áll. Ezt a mérési módszert csak függőleges irányban lehet használni. Bármilyen vízszintes irányú eltérés mérési hibákhoz vezet. Az egyedi mérések között a lézersugár bekapcsolt állapotban marad. A közvetett távolságméréshez három mérési funkció áll ren- delkezésre, amelyekkel különböző szakaszok hosszát lehet meghatározni. a) Közvetett magasságmérés (lásd a Cábrát) Nyomja meg annyiszor a (4)funkció-átkapcsolás gombot, hogy a kijelzőn megjelenjen a közvetett magasságmérés

jele. Ügyeljen arra, hogy a mérőműszer ugyanabban a magasság- ban legyen, mint az alsó mérési pont. Billentse le a mérőmű- szert a vonatkoztatási sík körül és mérje meg, mint egy hosszmérésnél, a (1)útszakaszt. A mérés befejezése után a keresett "X" sza- kasz hosszának mért eredménye a (c)ered- mény sorban kerül kijelzésre. A keresett "1" szakasz hossza és az "α" szög a (a)mérési ér- ték sorokban kerül kijelzésre. b) Dupla közvetett magasságmérés (lásd a Dábrát) Nyomja meg annyiszor a (4)funkció-átkapcsolás gombot, hogy a kijelzőn megjelenjen a dupla közvetett magasságmé- rés

jele. A hosszméréssel azonos módon és ebben a sorrendben mér- je meg az "1" és "2" szakasz hosszúságát. A mérés befejezése után a keresett "X" sza- kasz hosszának mért eredménye a (c) ered- mény sorban kerül kijelzésre. A keresett "1" és "2" szakasz hossza és az "α" szög a (a)mérési érték sorokban kerül kijelzésre. Ügyeljen arra, hogy a mérés vonatkoztatási síkja (például a mérőműszer hátsó éle) egy mérési eljárás során mindegyik egyedi mérésnél pontosan ugyanabban a helyzetben marad- jon. c) Közvetett hosszmérés (lásd a Eábrát) Nyomja meg annyiszor a (4)funkció-átkapcsolás gombot, hogy a kijelzőn megjelenjen a közvetett hosszmérés

jele. Ügyeljen arra, hogy a mérőműszer ugyanabban a magasság- ban legyen, mint a keresett mérési pont. Billentse meg ez- után a mérőműszert a vonatkoztatási sík körül és egy hossz- méréssel azonos módon mérje meg az "1" szakasz hosszúsá- gát. A mérés befejezése után a keresett "X" sza- kasz hosszának mért eredménye a (c) ered- mény sorban kerül kijelzésre. A keresett "1" szakasz hossza és az "α" szög a (a)mérési ér- ték sorokban kerül kijelzésre. Falfelület mérése (lásd a Fábrát) A falfelület mérés több, azonos magasságú egyedi felület összterületének meghatározására szolgál. Az ábrán látható példában több fal felületének összegét kell meghatározni, ahol a falak A magassága azonos, de a B hosz- szúságuk különböző. A falfelület-méréshez nyomja meg annyiszor egymás után a (4)funkció-átkapcsolás gombot, amíg a kijelzőn megjelenik a falfelület-mérés jele. Mérje meg a helyiség A magasságát, ehhez egy egyszerű hosszmérést kell végrehajtania. A mérési eredmény ("cst") a felső (a)mérési érték sorban kerül kijelzésre. A lézer be- kapcsolva marad. Ezután mérje meg az első fal B

hosszúságát. A felület automatikusan kiszámításra kerül és a (c)eredmény sorban megjelenik. Az utolsó hosszúságmérés eredménye a középső (a)mé- rési érték sorban található. A lézer bekapcsol- va marad. Ezután mérje meg a második fal B

hosszúsá- gát. A középső (a)mérési érték sorban kijel- zett egyedi mérési érték most hozzáadásra ke- rül az B

hosszúsághoz. A készülék a két hosz- szúság összegét ("sum", ez a középső (a)mé- rési érték sorban látható) megszorozza az előzőleg mentett A magassággal. Az összfelület a (c)eredmény sorban kerül ki- jelzésre. Most még tetszőleges számú további B

hosszúságot is meg lehet mérni, ezeket a készülék automatikusan összeadja és megszorozza az A magassággal. A helyes felületszámításnak az az előfeltétele, hogy az első mért hosszúság (a példában a helyiség A magassága) vala- mennyi részfelületnél azonos legyen. 1 609 92A 55A | (05.08.2019) Bosch Power ToolsMagyar | 179 Lejtésmérés (lásd a Gábrát) Nyomja meg a (3)lejtésmérés gombot, a kijelzőn ekkor meg- jelenik a lejtésmérés jele. A vonatkoztatási sík a mérőmű- szer hátlapja. A (3)lejtésmérés gomb ismételt megnyomása- kor a mérőműszer oldalfalai kerülnek vonatkoztatási síkként alkalmazásra és a kijelző képe 90°-kal elfordítva jelenik meg. A mérési érték rögzítéséhez és a mérési érték memóriába va- ló átvételéhez nyomja meg a (2)mérési gombot. A (2)méré- si gomb még egyszeri megnyomásakor a mérés folytatódik. Ha a kijelzés a mérési eljárás közben villogni kezd, a mérő- műszert túlságosan oldalra billentették. Ha az alapbeállításoknál a "Digitális libella" funkciót kapcsol- ták be, akkor a dőlési érték a (1)kijelző (d) sorában más mé- rési funkciók esetén is kijelzésre kerül. Timer-funkció A timer-funkció például akkor nyújt segítséget, ha a mérés közben meg akarja gátolni a mérőműszer elmozdulását. A timer-funkció bekapcsolásához nyomja meg annyiszor a (6)gombot, hogy a kijelzőn megjelenjen a kijelzés. A (a)mérési érték sorban megjelenik a kiváltástól a mérés megkezdéséig megmaradó idő. Ezt az időtartamot a (11)plusz gomb, illetve a (5)mínusz gomb benyomásával 1másodperc és 60másodperc között lehet beállítani. A mérés a kijelölt idő leteltével automatikusan kerül végrehajtásra. A timer-funkciót távolságméréseknél más mé- rési funkciók (például felületmérés) keretein belül is lehet használni. Mérési eredmények hozzáadására és levonására, valamint tartós mérésre ekkor nincs lehetőség. Az utolsó mérési eredmények listája A mérőműszer a 20 utolsó mérési eredményt és az ezekkel kapcsolatos számításokat tárolja és fordított sorrendben (a legelső helyen a legutolsó méréssel) megjeleníti. A tárolt mérések lehívásához nyomja meg a (7)gombot. A kijelzőn megjelenik az utolsó mérés eredménye és a mérési érték lista (e)je- le, valamint egy számláló, amely a kijelzett mé- rések tárolási helyének számozására szolgál. Ha a (7)gomb ismételt megnyomásakor már nincsenek to- vábbi tárolt mérések, a mérőműszer visszaáll az utolsó méré- si funkcióra. A mérési lista funkcióból való kilépéshez nyom- ja meg valamelyik mérési funkció gombját. Egy aktuálisan kijelzésre kerülő hosszmérési érték állandó értékként való mentéséhez tartsa addig benyomva a (7)mé- rési érték lista gombot, amíg a kijelzőn a "CST" kijelzés jele- nik meg. Egy mérési érték lista elemet utólagosan nem lehet állandóként tárolni. Ha egy hosszmérési értéket egy mérési funkcióban (például felületmérésben) akarja felhasználni, nyomja meg a (7)mé- rési lista gombot, jelölje ki a kívánt elemet és a (6)eredmény gomb megnyomásával nyugtázza a műveletet. A mérési eredmények törlése A (8)gomb rövid megnyomásával valamennyi mérési funkci- ónál a legutoljára mért egyedi mérési eredményt lehet kitö- rölni. A gomb többszöri egymás utáni megnyomásával az egyedi mérési értékek a méréshez viszonyítva fordított sor- rendben törlésre kerülnek. A mérési érték lista aktuálisan kijelzésre kerülő elemének törléséhez nyomja meg rövid időre a (8)gombot. Az összes mérési érték lista és a "CST" állandó törléséhez tartsa be- nyomva a (7)mérési érték lista gombot és ezzel egyidejűleg nyomja be rövid időre a (8)gombot. A falfelület mérési funkciónál a (8)gomb első rövid megnyo- másakor az utolsó egyedi mérési érték kerül törlésre, a má- sodik megnyomáskor valamennyi B

hosszúság, a harmadik megnyomásnál pedig a helyiség A magassága. A mérési értékek összeadása A mérési eredmények összeadásához először hajtson végre egy tetszőleges mérést, vagy jelöljön ki egy értéket a mérési érték listából. Ezután nyomja meg a (11)plusz gombot. A ki- jelzőn a nyugtázáshoz megjelenik a "+" kijelzés. Ezután hajt- son végre egy második mérést, vagy jelöljön ki egy további értéket a mérési érték listából. A két mérés összegének lekérdezéséhez nyom- ja meg a (6)eredmény gombot. A számítás a (a)mérési érték sorokban, az összeg a (c)eredmény sorban kerül kijelzésre. Az összeg kiszámítása után ehhez az eredményhez további mérési értékeket vagy a mérési érték listából lehívott ered- ményeket lehet hozzáadni, ha a mérés előtt mindig meg- nyomja a (11)plusz gombot. Az összeadást a (6)eredmény gomb megnyomásával lehet befejezni. Összeadási tájékoztató: – Hosszúság-, felület- és térfogatértékeket nem lehet ve- gyesen összeadni. Ha például egy hosszúság- és egy felü- letértéket akar összeadni, akkor a (6) eredmény gomb megnyomásakor a kijelzőn rövid időre megjelenik az "ER- ROR" (HIBA) kijelzés. A mérőműszer ezután átkapcsol a legutoljára aktív mérési funkcióra. – Minden egyes alkalommal egy mérés eredménye (például egy térfogat) kerül hozzáadásra, tartós méréseknél pedig a (c)eredmény sorban kijelzett mérési érték. A (a)mérési érték sorokban található egyedi mérési értékeket nem le- het összeadni. Mért értékek levonása a memória tartalmából A mérési eredmények kivonásához nyomja meg a (5)mínusz gombot, ennek nyugtázására a kijelzőn megjelenik a "–"jel. A további eljá- rás azonos az "Mérési értékek összeadása" el- járással. Munkavégzési tanácsok Általános tájékoztató A (17)vevő lencsét és a lézersugár (16)kilépési pontját mé- rés közben nem szabad letakarni. A mérőműszert mérés közben nem szabad mozgatni (kivéve a tartós mérési és lejtésmérési funkciót). Ezért a mérőmű- szert lehetőleg egy szilárd ütköző vagy felfekvő felületre he- lyezze. Bosch Power Tools 1 609 92A 55A | (05.08.2019)180 | Magyar A mérési tartományra hatást gyakorló tényezők A mérési tartomány a megvilágítási viszonyoktól és a célfelü- let visszaverési tulajdonságaitól függ. A szabadban végzett munkáknál és erős napsugárzás esetén a lézersugár látható- ságának javítására használja a (28)lézerpont kereső szem- üveget (külön tartozék) és a (29)céltáblát (külön tartozék) illetve vessen valamivel árnyékot a célfelületre. A mérési eredményre hatást gyakorló tényezők Fizikai effektusok következtében nem lehet kizárni, hogy a különböző felületeken történő méréseknél hibás eredmé- nyek jöjjenek létre. Ezek közé számítanak: – átlátszó felületek (például üveg, víz), – tükröző felületek (például polírozott fém, üveg), – porózus felületek (például szigetelő anyagok) – strukturált felületek (például nyers vakolat, terméskőlap). Ezeken a felületeken használja szükség esetén a (29) lézer- céltáblát (külön tartozék). Ezen felül a ferdén beirányzott felületeknél is létrejöhetnek hibás mérési eredmények. A mérési értéket ezen kívül különböző hőmérsékletű légréte- gek vagy közvetett reflexiók is befolyásolhatják. A lejtésmérés pontosságának ellenőrzése és kalibrálása (lásd a Hábrát) Rendszeresen ellenőrizze a lejtésmérés pontosságát. Ezt egy átfordításos méréssel lehet végrehajtani. Ehhez tegye egy asztalra a mérőműszert és mérje meg a lejtést. Forgassa el a mérőműszert 180°-kal és ismét mérje meg a lejtést. A két ér- ték közötti különbségnek nem szabad meghaladnia a 0,3°-ot. Nagyobb eltérések esetén a mérőműszert újra kell kalibrálni. Ehhez tartsa benyomva a (3)lejtésmérés gombot. Hajtsa végre a kijelzőn megjelenő utasításokat. A távolságmérés pontosságának ellenőrzése A mérőműszer pontosságát a következőképpen lehet ellen- őrizni: – Jelöljön ki egy tartósan megváltoztathatatlan, kb. 1–10m hosszú mérési szakaszt, amelynek hosszát Ön pontosan ismeri (például a helyiség szélessége, vagy egy ajtónyí- lás). A mérési szakasznak belső térben kell lennie a méré- si célfelületnek simának kell lennie és jó visszaverő tulaj- donságokkal kell rendelkeznie. – Mérje meg 10-szer egymás után ennek a mérési szakasz- nak a hosszát. Az egyedi mérések és a középérték közötti eltérésnek legfel- jebb ±2mm-t szabad kitennie. Készítsen a mérésről jegyző- könyvet, hogy a készülék pontosságát egy későbbi időpont- ban össze tudja hasonlítani a pillanatnyi pontossággal. Munkavégzés műszerállvánnyal (tartozék) Egy háromlábú műszerállvány alkalmazására különösen na- gyobb távolságok esetén van szükség. Tegye fel a mérőmű- szert a (19)1/4"-os műszerállványcsatlakozóval a (27)mű- szerállvány, vagy egy szokványos fényképezőgépállvány gyorscserélő lemezére. Húzza meg szorosra a gyorscserélő lemez rögzítőcsavarját. Állítsa be a (10)gomb megnyomásával a háromlábú műszer- állvány használatával végzett mérésekhez szükséges vonat- koztató síkot (vonatkoztató sík = a menet). Munkavégzés a mérősínnel (lásd a I–Kábrát) A (25)mérősínt egy pontosabb eredményű lejtésméréshez lehet használni. A mérősínt távolságméréshez nem lehet használni. Tegye bele a mérőműszert az ábrán látható módon a (25)mérősínbe és a (26)reteszelő- karral reteszelje. Nyomja meg a (2)mérési gombot, hogy aktiválja a Mérősín üzemmódot. Rendszeresen ellenőrizze a lejtésmérést pontosságát, vagy egy átfordítási méréssel, vagy a mérősínre felhelyezett libel- lákkal. Nagyobb eltérések esetén a mérőműszert újra kell kalibrálni. Ehhez tartsa benyomva a (3)lejtésmérés gombot. Hajtsa végre a kijelzőn megjelenő utasításokat. A Mérősín üzemmód befejezéséhez kapcsolja ki a mérőmű- szert, majd vegye ki a mérősínből. Hibák – okaik és elhárításuk módja A hiba oka Hibaelhárítás A (j) hőmérséklet figyelmeztető villog, mérés nem le- hetséges A mérőműszer hőmérséklete a –10°C - +50°C üzemi hő- mérséklet tartományon (tar- tós mérési funkció esetén +40°C-ig) kívül van. Várja meg, amíg a mérőmű- szer eléri az üzemi hőmérsék- letét. "ERROR" kijelzése a kijelzőn Különböző mértékegységű mért értékek összeadása/ki- vonása Csak azonos mértékegység- ben megadott mérési ered- ményeket szabad összeadni, illetve kivonni A lézersugár és a cél között túl éles a szög. Növelje meg a lézersugár és a cél közötti szöget A célfelület túl erősen (példá- ul tükör), illetve túl gyengén (például fekete anyag) veri vissza a fényt, vagy túl erős a környezeti világítás. Használja a (29) lézer-cél- táblát (külön tartozék) A lézersugár (16)kilépési pontja, illetve a (17)vevő- lencse (például egy gyors hő- mérsékletváltozás következ- tében) bepárásodott. Egy puha kendővel törölje szárazra a lézersugár (16)ki- lépési pontját, illetve a (17)vevő lencsét A kiszámított érték nagyobb, mint 999999mm

Ossza fel közbenső lépésekre a számítást ">60°" vagy "<–60°" kijelzés a kijelzőn Az adott mérési funkcióhoz, illetve referenciasíkhoz tarto- zó dőlési mérési tartomány túl van lépve. Csak a megadott szögtarto- mányon belül hajtsa végre a mérést. "CAL" és "ERROR" kijelzése a kijelzőn 1 609 92A 55A | (05.08.2019) Bosch Power ToolsMagyar | 181 A hiba oka Hibaelhárítás A lejtésmérés kalibrálását nem a helyes sorrendben vagy nem a helyes helyzetek- ben hajtották végre. Ismételje meg a kalibrációt a kijelzőn és az Üzemeltetési útmutatóban található infor- mációknak megfelelően a ka- librálást. A kalibrációhoz használt felü- letek nem voltak pontosan vízszintes vagy függőleges helyzetbe beállítva. Ismételje meg a kalibrálást egy valóban vízszintes, illetve függőleges helyzetű felület- tel. Szükség esetén a kalibrá- lás előtt ellenőrizze egy víz- mértékkel a felület helyzetét. A mérőműszert a gomb meg- nyomásakor megmozgatták, illetve megbillentették. Ismételje meg a kalibrálást és tartsa a mérőműszer a gomb megnyomása során mozdu- latlanul a felületen. Az akkumulátor-feltöltési szintjelző display ((g)), a hő- mérséklet figyelmeztetés ((j)) és az "ERROR" kijelzés látható a kijelzőn A mérőműszer hőmérséklete a megengedett töltési hő- mérséklet tartományon kívül van Várja meg, amíg az akkumu- látor hőmérséklete eléri a töl- tési hőmérséklet tartományt. Az akkumulátor-feltöltési szintjelző display ((g)) és az "ERROR" kijelzés látható a kijelzőn Nem megfelelő akkumulátor töltőfeszültség Ellenőrizze, hogy a dugós csatlakozó helyesen van-e csatlakoztatva és hogy a Mic- ro-USB-kábel előírásszerűen működik-e. Ha a készülék jele villog, az akkumulátor meghi- básodott és azt a Bosch-ve- vőszolgálattal ki kell cserél- tetni. Akkumulátor-feltöltési szintjelző display ((g)) és órajel ((f)) a kijelzőn Lényegesen hosszabb töltési idő, mivel a töltőáram túl ala- csony. Kizárólag eredeti Bosch Mic- ro-USB-kábelt használjon. A mérési eredmény nem plauzibilis A célfelület nem egyértelmű- en veri vissza a fényt (például víz, üveg). Takarja le a célfelületet A lézersugár (16)kilépési pontját, illetve a (17)vevő lencsét valami letakarja. Tartsa szabadon a lézersugár (16)kilépési pontját, illetve a (17)vevő lencsét Hibás vonatkoztatási sík van beállítva Állítsa be a méréshez illő vo- natkoztatási síkot A lézersugár útjában valami- lyen akadály van A lézerpontnak teljes mérték- ben a célfelületen kell lennie. A kijelzés változatlan marad, vagy a mérőműszer várat- lan módon reagál a gombnyomásra Szoftverhiba Nyomja meg egyidejűleg a (2)mérési gombot és a A hiba oka Hibaelhárítás (8)memória törlő / be-/ki- kapcsoló gombot, hogy ezzel visszaállítsa a szoftvert. A mérőműszer a saját előírásszerű működését minden mérésnél ellenőrzi. Egy hiba észlelése- kor a kijelzőn csak az itt látható szimbólum lát- ható. Ebben az esetben, vagy ha a fent meg- adott hibaelhárítási intézkedésekkel sem sike- rül elhárítani a hibát, küldje el a mérőműszert a kereskedőn keresztül a Bosch-vevőszolgálatnak. Karbantartás és szerviz Karbantartás és tisztítás A mérőműszert csak az azzal együtt szállított védőtáskában tárolja és szállítsa. Tartsa mindig tisztán a mérőműszert. Ne merítse bele a mérőműszert vízbe vagy más folyadékok- ba. A szennyeződéseket egy nedves, puha kendővel törölje le. Tisztító- vagy oldószereket ne használjon. Mindenek előtt a (17) vevő lencsét ugyanolyan gondosan ápolja, ahogyan egy szemüveget, vagy egy fényképezőgép lencséjét kell kezelni. Ha javításra van szükség, a (24)védőtáskába csomagolva küldje be a mérőműszert. Vevőszolgálat és alkalmazási tanácsadás A vevőszolgálat a terméke javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdésekre szíve- sen válaszol. A pótalkatrészekkel kapcsolatos robbantott áb- rák és egyéb információk a következő címen találhatók: www.bosch-pt.com A Bosch Alkalmazási Tanácsadó Team a termékeinkkel és azok tartozékaival kapcsolatos kérdésekben szívesen nyújt segítséget. Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni, okvetlenül adja meg a termék típustábláján található 10‑je- gyű cikkszámot. Magyarország Robert Bosch Kft. 1103 Budapest Gyömrői út. 120. A www.bosch-pt.hu oldalon online megrendelheti készüléké- nek javítását. Tel.:+3618798502 Fax: +3618798505 info.bsc@hu.bosch.com www.bosch-pt.hu Szállítás A benne található lithium-ionos-akkumulátorokra a veszélyes árukra vonatkozó előírások érvényesek. A felhasználók az ak- kumulátorokat a közúti szállításban minden további nélkül szállíthatják. Bosch Power Tools 1 609 92A 55A | (05.08.2019)182 | Русский Ha az akkumulátorok szállításával harmadik személyt (példá- ul: légi vagy egyéb szállító vállalatot) bíznak meg, akkor fi- gyelembe kell venni a csomagolásra és a megjelölésre vonat- kozó különleges követelményeket. Ebben az esetben a kül- demény előkészítésébe be kell vonni egy veszélyes áru szak- embert. Hulladékkezelés A mérőműszereket, töltőkészülékeket, akkumulá- torok, tartozékokat és csomagolóanyagokat a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni. Ne dobja ki a mérőműszereket, a töltőkészüléke- ket és az akkumulátorokat a háztartási szemétbe! Csak az EU‑tagországok számára: A 2012/19/EU európai irányelvnek megfelelően a már nem használható mérőműszereket és töltőkészülékeket és a 2006/66/EK európai irányelvnek megfelelően a már nem használható akkumulátorokat/elemeket külön össze kell gyűjteni és a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni. Akkumulátorok/elemek: Li-ion: Kérjük vegye figyelembe a Szállítás fejezetben található tájé- koztatót (lásd „Szállítás”, Oldal181)funkciógombot. u A beépített akkumulátorokat az ártalmatlanításhoz csak szakember veheti ki. A készülék házának felnyitása a mérőműszer tönkremeneteléhez vezethet. Ahhoz, hogy kivehesse az akkumulátort a mérőműszerből, működtesse annyi ideig a mérőműszert, amíg az akkumulátor teljesen kimerül. Csavarja ki a csavarokat a házból és vegye le a ház fedelét, hogy kivehesse az akkumulátort. A rövidzár- lat megelőzésére egyenként válassza szét az akkumulátor csatlakozóit, és szigetelje ezután le a pólusokat. A teljesen ki- sütött akkumulátorban is van még némi maradék kapacitás, amely egy rövidzárlat esetén problémát okozhat.
