MANUAL DE UTILIZARE GLM 80 Professional BOSCH
Înainte de a utiliza aparatul de măsurare a riscului, trebuie să citiți și să respectați toate
instrucțiunile. Dacă aparatul de măsurare este utilizat necorespunzător, măsurătorile pot fi afectate. Nu deteriorați plăcuțele de avertizare de pe aparatul de măsurare. PĂSTRAȚI ÎN CONDIȚII OPTIME ACESTE INSTRUCȚIUNI ȘI PREDAȚI-LE ÎMPREUNĂ CU APARATUL DE MĂSURĂ.
Prezenta notă de utilizare este destinată exclusiv utilizatorilor din România sau din alte țări vorbitoare de limbă română. Orice altă utilizare, reproducere sau distribuție este interzisă.
To όργανο μέτρησης παραδίδεται με προειδοποιητικό σήμα (χαρακτηρίζεται στην πράξη του οργάνου μέτρησης στην Ελλάδα γραμμικών τεών αριθμό (20)).
IEC 60825-1:2014 <1 mW, 635 nm

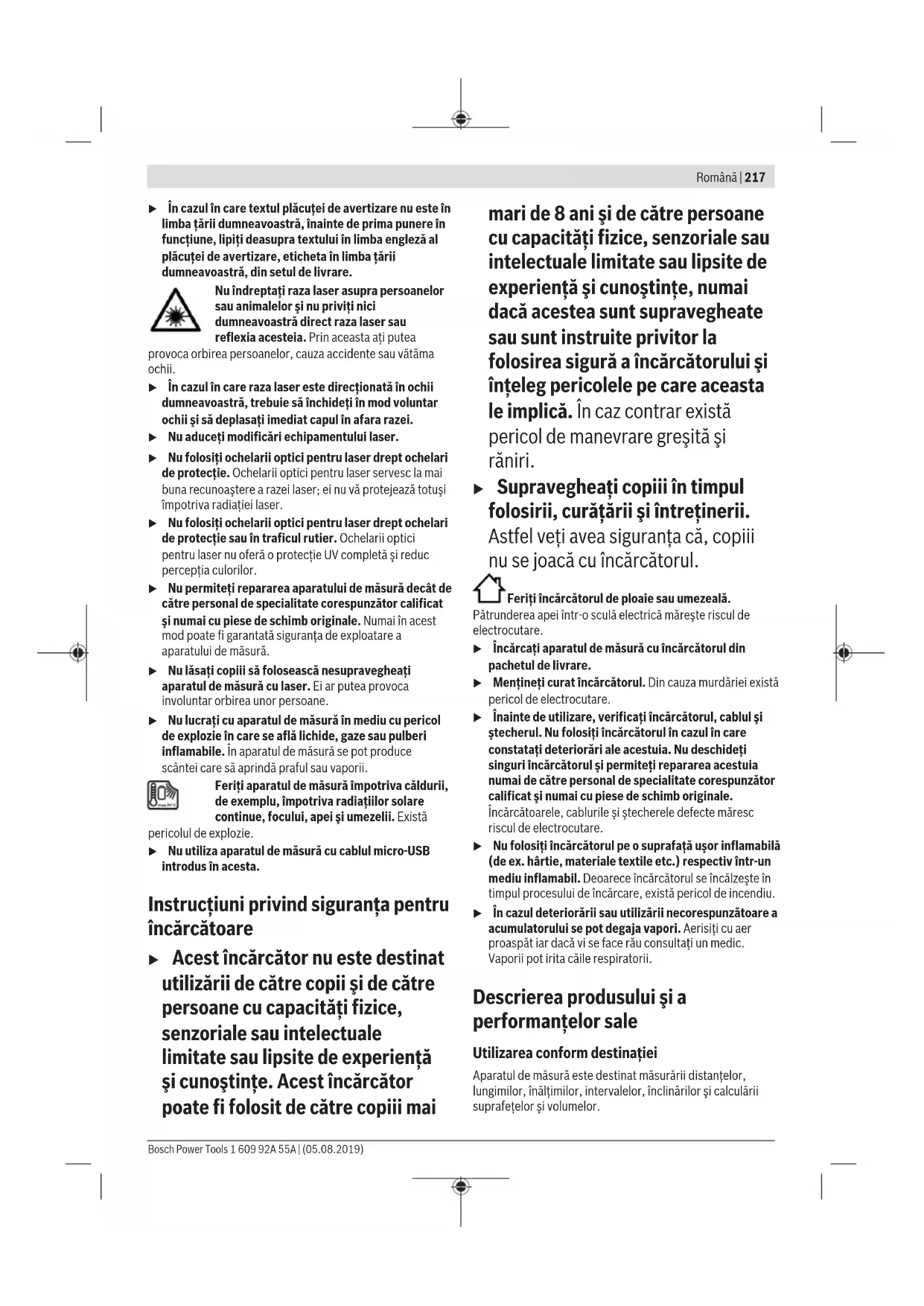

Citiți și respectați toate instrucțiunile, pentru a putea utiliza în condiții de maximă siguranță aparatul de măsură. Dacă aparatul
de măsură nu este utilizat conform acestor instrucțiuni, dispozitivele de protecție integrate în acesta pot fi afectate. Nu deteriora niciodată și nu face nelizibile plăcuțele de avertizare de pe aparatul tău de măsură. PĂSTREAZĂ ÎN CONDIȚII OPTIME ACESTE INSTRUCȚIUNI ȘI PREDA-LE ÎMPREUNĂ CU APARATUL DE MĂSURĂ URMATORULUI POSESOR AL ACESTUIA.
Atenție - dacă se folosesc alte echipamente de operare sau ajustare sau dacă se lucrează după alte procedee decât cele specificate în prezentele instrucțiuni, aceasta poate duce la o expunere la radiații periculoasă.
Aparatul de măsură este livrat cu o plăcuță de avertizare (în schița aparatului de măsură, de la pagina grafică, marcată cu numărul (20)).
- În cazul în care textul plăcuței de avertizare nu este în limba țării dumneavoastră, înainte de prima punere în funcțiune, lipiți deasupra textului în limba engleză al plăcuței de avertizare, eticheta în limba țării dumneavoastră, din setul de livrare.
Nu îndreptați raza laser asupra persoanelor sau animalelor și nu priviți nici dumneavoastră direct raza laser sau reflexia acesteia. Prin aceasta ați putea
provoca orbirea persoanelor, cauza accidente sau vătămări.
În cazul în care raza laser este direcționată în ochii dumneavoastră, trebuie să închideți voluntar ochii și să deplasați imediat capul în afara razei. Nu aduceți modificări echipamentului laser. Nu folosiți ochelarii optici pentru laser drept ochelari de protecție. Ochelarii optici pentru laser servesc la o mai bună recunoaștere a razei laser; ei nu vă protejează totuși împotriva radiației laser. Nu folosiți ochelarii optici pentru laser drept ochelari de protecție sau în traficul rutier. Ochelarii optici pentru laser nu oferă o protecție UV completă și reduc percepția culorilor. Nu permiteți repararea aparatului de măsură decât de către personal de specialitate corespunzător calificat și numai cu piese de schimb originale. Numai în acest mod poate fi garantată siguranța de exploatare a aparatului de măsură. Nu lăsați copiii să folosească nesupravegheați aparatul de măsură cu laser. Ei ar putea provoca involuntar orbirea unor persoane. Nu lucrați cu aparatul de măsură în mediu cu pericol de explozie în care se află lichide, gaze sau pulberi inflamabile. În aparatul de măsură se pot produce scântei care să aprindă praful sau vaporii.
Feriți aparatul de măsură împotriva căldurii, de exemplu, împotriva radiațiilor solare continue, focului, apei și umezelii. Există
pericol de explozie.
Nu utilizați aparatul de măsură cu cablul micro-USB introdus în acesta.
Instrucțiuni privind siguranța pentru încărcătoare
Acest încărcător nu este destinat utilizării de către copii și de către persoane cu capacități fizice, senzoriale sau intelectuale limitate sau lipsite de experiență și cunoștințe. Acest încărcător poate fi folosit de către copiii mai
mari de 8 ani și de către persoane cu capacități fizice, senzoriale sau intelectuale limitate sau lipsite de experiență și cunoștințe, numai dacă acestea sunt supravegheate sau sunt instruite privitor la folosirea sigură a încărcătorului și înțeleg pericolele pe care aceasta le implică. În caz contrar există pericol de manevrare greșită și răniri.
Supravegheați copiii în timpul folosirii, curățării și întreținerii. Astfel veți avea siguranța că copiii nu se joacă cu încărcătorul.
Feriți încărcătorul de ploaie sau umezeală.
Pătrunderea apei într-un aparat electric mărește riscul de electrocutare.
- Încărcați aparatul de măsură cu încărcătorul din pachetul de livrare.
- Mențineți curat încărcătorul. Din cauza murdăriei există pericol de electrocutare. Înainte de utilizare, verificați încărcătorul, cablul și ștecherul. Nu folosiți încărcătorul în cazul în care constatați deteriorări ale acestuia. Nu deschideți singuri încărcătorul și permiteți repararea acestuia numai de către personal de specialitate corespunzător calificat și numai cu piese de schimb originale. Încărcătoarele, cablurile și ștecherele defecte măresc riscul de electrocutare. Nu folosiți încărcătorul pe o suprafață ușor inflamabilă (de ex. hârtie, materiale textile etc.) respectiv într-un mediu inflamabil. Deoarece încărcătorul se încălzește în timpul procesului de încărcare, există pericol de incendiu. În cazul deteriorării sau utilizării necorespunzătoare a acumulatorului se pot degaja vapori. Aerisiți cu aer proaspăt, iar dacă vi se face rău consultați un medic. Vaporii pot irita căile respiratorii.
Aparatul de măsură este destinat măsurării distanțelor, lungimilor, înălțimilor, intervalelor, înclinărilor și calculării suprafețelor și volumelor.
218 Română
Aparatul de măsură este adecvat pentru utilizarea în mediu interior și exterior.
Componentele ilustrate
Numerotarea componentelor ilustrate se referă la schița aparatului de măsură, de la pagina grafică.
(1) Afișaj (2) Tastă pentru măsurare (3) Tastă pentru măsurarea înclinării/calibrare (4) Tastă pentru schimbarea funcției/reglajele de bază (5) Tastă minus (6) Tastă pentru rezultat/funcția Timer (7) Tastă pentru lista valorilor măsurate/stocarea constantei (8) Tastă pentru ștergerea memoriei/Tastă de pornire/oprire (9) Știft opritor (10) Tastă de selecție a planului de referință (11) Tastă plus (12) Tastă pentru măsurarea lungimilor, suprafețelor și volumelor (13) Capac pentru încărcare (14) Port micro-USB (15) Sistem de prindere a curelei de transport (16) Orificiu de ieșire a razei laser (17) Lentilă receptoare (18) Număr de serie (19) Filet de 1/4" (20) Plăcuță de avertizare laser (21) Fișă de încărcare (22) Cablu micro-USB (23) Încărcător
(24) Geantă de protecție (25) Bară de măsurare B) (26) Pârghie de blocare a barei de măsurare (27) Stativ [3] (28) Ochelari pentru laser (29) Panou de vizare laser
A) Menține apăsată tasta pentru a accesa funcțiile extinse. B) Accesoriile ilustrate sau descrise nu sunt incluse în pachetul de livrare standard.
Elementele indicatoare
(a) Rândurile valorilor măsurate (b) Mesaj de eroare „ERROR" (c) Rând de rezultate (d) Nivelă digitală/Poziție de înregistrare în lista valorilor măsurate (e) Indicator listă valori măsurate (f) Funcții de măsurare
I Măsurare a lungimilor Măsurare a suprafețelor Măsurare a volumelor Măsurare continuă Măsurare indirectă a înălțimilor Măsurare indirectă dublă a înălțimilor Măsurare indirectă a lungimilor + Funcție Timer Măsurarea suprafeței pereților Măsurarea înclinării
(g) Indicator al stării de încărcare a acumulatorului
(h) Laser conectat (i) Plan de referință la măsurare (j) Avertisment privind temperatura
Date tehnice
Telemetru digital cu laser GLM 80 GLM 80+R 60
| Număr de identificare | 3 601 K72 3.. 3 601 K72 3.. |
| Măsurarea distanțelor | | |
| Domeniu de măsurare (normal) 0,05-80 m | A) | 0,05-80 mAI |
| Domeniu de măsurare (normal, condiții nefavorabile) 35 m | B) | 35 mBI |
| Precizie de măsurare (normală) ±1,5 mm | A) | ±1,5 mmAI |
| Precizie de măsurare (normală, condiții nefavorabile) ±2,5 mm | B) | ±2,5 mmBI |
| Cea mai mică unitate afișată 0,1 mm 0,1 mm | | |
| Măsurare indirectă a distanțelor și nivală | | |
| Domeniu de măsurare -60°-+60°-60°-+60° | | |
| Măsurarea inclinării | | |
| Domeniu de măsurare 0°-360°(4 x 90°) | C) | 0°-360°(4 x 90°)CI |
| Precizie de măsurare (normală) 0,2° | DJE) | ±0,2G)E) |
Telemetru digital cu laser GLM 80 GLM 80+R 60
| Cea mai mică unitate afișată 0,1°0,1° |
| Aspecte generale |
| Temperatură de funțonare -10°C ...+50°C | (F) | -10°C ...+50°C(F) |
| Temperatură de depositare -20°C ...+50°C -20°C ...+50°C | | |
| Intervalul admis al temperaturilor de înțarcare +5°C ...+40°C +5°C ...+40°C | | |
| Umiditatea atmosferică relativă maximă 90% 90% | | |
| Înlățime/maximă de lucru deasupraÎnlățimii de referință 2000 m 2000 m | | |
| Gradul de murdărie conform IEC 61010-1 2 | (G) | 2(G) |
| Clasă laser 2 2 | | |
| Tip laser 635 nm, < 1 mW 635 nm, < 1 mW | | |
| Diametru fascicul laser (la 25°C)approximativ | | |
| - la o distanță de 10 m | 6 mm(E) | 6 mm(E) |
| - la o distanță de 80 m 48 mm | (E) | 48 mm(E) |
| Precizie de reglare a laserului la carcasăapproximativ | | |
| - vertical | ±2 mm/m(H) | ±2 mm/m(H) |
| - oriental | ±10 mm/m(H) | ±10 mm/m(H) |
| Deconnectare automată dupăapproximativ | | |
| - Laser | 20 de secunde | 20 de secunde |
| - Aparat de măsură (fãră măsurare) | 5 min | 5 min |
| Greunate conform EPTA-Procedure 01:2014 | 0,14 kg | 0,14 kg |
| Dimensiuni | 51 x 111 x 30 mm | 51 x 111 x 30 mm |
| Tip de proteție | IP 54 (protection impotrivaprafuluiși a picăturilor de apă) | IP 54 (protection impotrivaprafuluiși a picăturilor de apă) |
| Bară de măsurare | | |
| Număr de identificare | - | 3 601 K79 000 |
| Dimensiuni | - | 58 x 610 x 30 mm |
| Acumulator | Litiu-ion | Litiu-ion |
| Tensiune nominală | 3,7 V | 3,7 V |
| Capacitate | 1,25 Ah 1,25 Ah | |
| Număr celule de accumulator | 1 1 | |
| Măsurări individuale per înțarțără de accumulatorapproximativ | 250001) | 250001) |
| Încărcător | | |
| Număr de identificare | 2 609 120 7.. | 2 609 120 7.. |
| 1 600 A01 3.. | 1 600 A01 3.. |
| Durățe de înțarcateapproximativ 3 h | aproximativ 3 h | |
| Tensiune de înțarcate accumulator | 5,0 V= | 5,0 V= |
| Currente înțarcate | 1000 mA | 1000 mA |
220|România
Telemetru digital cu laser GLM 80 GLM 80+R 60
Clasa de protecție
回/Ⅱ/Ⅲ
回
A) La măsurarea de pe muchia anterioară a aparatului de măsură, cu o capacitate de reflexie de 100% a țintei (de exemplu, un perete vopsit în alb), lumină de fundal slabă și o temperatură de funcționare de 25 °C. Suplimentar, se poate lua în calcul o abatere de ±0,05 mm/m. B) La măsurarea de pe muchia posterioară a aparatului de măsură, cu o capacitate de reflexie de 10-100% a țintei, lumină de fundal puternică și o temperatură de funcționare de 25°C. Suplimentar, se poate lua în calcul o abatere de ±0,29 mm/m. C) La măsurările cu referință pe partea posterioară a aparatului, domeniul maxim de măsurare este de ±60°. D) După calibrare, conform figurii H. Abatere suplimentară legată de unghi de ±0,01°/grad până la 45°. E) Lățimea liniei laser depinde de structura suprafeței și de condițiile de mediu. F) În cadrul funcției de măsurare continuă, temperatura de funcționare atinge valoarea de +40°C. G) Acesta se soldează numai cu producerea de reziduuri neconductive, deci, ocazional, se poate produce o conductivitate temporară din cauza formării de condens.
H) la 25°C
I) Când acumulatorul este nou și încărcat, fără sistem de iluminare a afișajului și sunet.
Pentru identificarea clară a aparatului dumneavoastră de măsură, este necesar numărul de serie (18) de pe plăcuța cu date tehnice.
Te rugăm să reții numărul de identificare de pe plăcuța cu date tehnice a încărcătorului tău. Denumirile comerciale ale diferitelor încărcătoare pot varia.
Încărcarea acumulatorului
Folosiți numai încărcătoarele specificate în datele tehnice. Numai aceste încărcătoare sunt adaptate la acumulatorul cu tehnologie litiu-ion montat în aparatul dumneavoastră de măsură. Folosirea încărcătoarelor altor producători poate provoca defecțiuni la aparatul de măsură; nicio tensiune mai mare (de exemplu 12 V) furnizată de încărcătorul auto nu este potrivită pentru încărcarea acestui aparat de măsură. Nerespectarea specificațiilor de mai sus duce la pierderea garanției. Atenție la tensiunea din rețeaua de alimentare electrică! Tensiunea din sursa de alimentare electrică trebuie să coincidă cu datele de pe plăcuța cu date tehnice privind tipul de încărcător.
Notă: Acumulatorul este parțial încărcat la livrare. Pentru a asigura puterea maximă, înainte de prima utilizare încărcați complet acumulatorul.
Acumulatorul litiu-ion poate fi încărcat în orice moment, fără ca prin aceasta să i se reducă durata de viață utilă. Întreruperea procesului de încărcare nu afectează acumulatorul.
Dacă se aprinde intermitent segmentul inferior al indicatorului stării de încărcare a acumulatorului (g), se poate efectua doar un număr mic de măsurători. Încărcați acumulatorul.
Dacă se aprinde intermitent cadrul segmentelor de la indicatorul stării de încărcare a acumulatorului (g), nu mai este posibilă efectuarea de măsurători. Aparatul de măsură mai poate fi utilizat pentru o perioadă scurtă de timp (de exemplu, pentru verificarea cifrelor introduse în lista valorilor măsurate). Încărcați acumulatorul.
Racordați aparatul de măsură prin intermediul cablului micro USB (22) din setul de livrare la încărcătorul (23). Introduceți încărcătorul (23) în priză. Procesul de încărcare începe.
Indicatorul nivelului de încărcare a acumulatorului (g) prezintă procesul de încărcare. În timpul procesului de încărcare, segmentele se aprind intermitent și consecutiv. Dacă sunt prezentate toate segmentele indicatorului stării de încărcare a acumulatorului (g), înseamnă că acumulatorul este încărcat complet.
În cazul neutilizării mai îndelungate, vă rugăm să scoateți încărcătorul din priză.
Acumulatorul poate fi încărcat și printr-un port USB. Racordați în acest scop aparatul de măsură cu cablul microUSB la un port USB. În modul USB (mod de încărcare, transmiterea datelor) timpul de încărcare poate crește considerabil.
Aparatul de măsură nu poate fi folosit în timpul procesului de încărcare.
Feriți încărcătorul de umezeală!
Indicații privind manevrarea optimă a acumulatorului în aparatul de măsură
Depozitați aparatul de măsură în intervalul de temperatură admis (vezi „Date tehnice”, Pagina 218). Nu lăsați aparatul de măsură, de exemplu, pe timp de vară, în autovehicul.
Un timp de funcționare considerabil redus după încărcare indică faptul că acumulatorul s-a uzat și trebuie înlocuit la un centru de asistență tehnică Bosch.
Respectați instrucțiunile privind eliminarea.
Funcționarea
Punerea în funcțiune
Feriți aparatul de măsură împotriva umezelii și expunerii directe la radiațiile solare. Nu expuneți aparatul de măsură la temperaturi extreme sau variații de temperatură. De exemplu, nu-l lăsați pentru perioade lungi de timp în autovehicul. În cazul unor variații mai mari de temperatură, înainte de a pune în funcțiune aparatul de măsură, lăsați-l mai întâi să se acomodeze. În cazul temperaturilor extreme sau a
variațiilor foarte mari de temperatură, poate fi afectată precizia aparatului de măsură.
Evitați șocurile puternice sau căderile aparatului de
măsură. După exercitarea unor influențe exterioare puternice asupra aparatului de măsură, înainte de reutilizarea acestuia, trebuie să efectuați întotdeauna verificarea preciziei acestuia (vezi „Verificarea preciziei și calibrarea măsurării înclinării (consultați imaginea H)“, Pagina 225) și (vezi „Verificarea preciziei măsurării distanțelor“, Pagina 225).
Pornirea/Oprirea
Nu lăsați nesupravegheat aparatul de măsură conectat și deconectați-l după utilizare. Alte persoane ar putea fi orbite de raza laser.
Pentru conectarea aparatului de măsură aveți următoarele posibilități:
- Apăsarea tastei de pornire/oprire (8): Aparatul de măsură este conectat și se află în funcția de măsurare a lungimilor. Laserul nu este conectat.
- Apăsarea tastei pentru măsurare (2): Aparatul de măsură și laserul sunt conectate. Aparatul de măsură se află în funcția de măsurare a lungimilor. Când aparatul de măsură este introdus în bara de măsurare (25), funcția de măsurare a înclinării este activă.
- Nu îndreptați fasciculul laser asupra persoanelor sau animalelor și nu priviți direct spre acesta, nici chiar de la o distanță mai mare.
Pentru deconectarea aparatului de măsură, apăsați lung tasta de pornire/oprire (8).
Dacă timp de aproximativ 5 minute nu este apăsată nici o tastă de la aparatul de măsură, acesta se deconectează automat în vederea protejării bateriilor.
Dacă în modul de funcționare „Măsurarea înclinării" unghiul nu se modifică timp de aproximativ 5 minute, aparatul de măsură se deconectează automat în vederea protejării bateriilor.
La deconectarea automată sunt păstrate toate valorile memorate.
Procesul de măsurare
După conectarea prin apăsarea tastei pentru măsurare (2), aparatul de măsură se află întotdeauna în funcția Măsurarea lungimilor, respectiv Măsurarea înclinării când aparatul de măsură este introdus în bara de măsurare (25). Alte funcții de măsurare pot fi setate prin apăsarea tastei de funcții respective (vezi „Funcții de măsurare”, Pagina 222).
Planul de referință selectat pentru măsurare este, după conectare, muchia posterioară a aparatului de măsură. Prin apăsarea tastei pentru planul de referință (10) poți modifica planul de referință (vezi „Selectarea planului de referință (consulta imaginea A)”, Pagina 221).
Așază aparatul de măsură cu planul de referință selectat în punctul de pornire dorit pentru măsurare (de exemplu, peretele).
Pentru conectarea fasciculului laser, apasă scurt tasta pentru măsurare (2).
Nu îndrepta fasciculul laser asupra persoanelor sau animalelor și nu priviți direct spre acesta, nici chiar de la o distanță mai mare.
Vizează cu fasciculul laser suprafața țintă. Pentru declanșarea măsurării, apasă din nou scurt tasta pentru măsurare (2).
Cu fasciculul laser permanent conectat, măsurarea începe chiar după prima apăsare a tastei pentru măsurare (2). În funcția de măsurare continuă, măsurarea începe imediat după conectarea funcției.
Valoarea măsurată apare în mod normal într-un interval de 0,5 secunde și cel târziu după 4 secunde. Timpul de măsurare depinde de distanță, luminozitate și de particularitățile de reflexie ale suprafeței țintă. Finalizarea măsurării este indicată printr-un semnal sonor. După finalizarea măsurării, fasciculul laser se deconectează automat.
Dacă la aproximativ 20 de secunde după vizare nu are loc nicio măsurare, fasciculul laser se dezactivează automat în vederea protejării acumulatorului.
Selectarea planului de referință (consulta imaginea A)
Poți selecta pentru măsurare unul din cele patru planuri de referință diferite:
- muchia posterioară a aparatului de măsură, respectiv muchia anterioară a știftului opritor (9) depliat la 90° (de exemplu, când se lucrează pe colțurile exterioare), - vârful depliat la 180° al știftului opritor (9) (de exemplu, pentru măsurări din colțuri), - muchia anterioară a aparatului de măsură (de exemplu, la măsurarea de pe marginea unei mese), - mijlocul filetului (19) (de exemplu, pentru măsurări efectuate cu stativ).
Pentru selectarea planului de referință, apasă în mod repetat tasta (10) până când pe afișaj este prezentat planul de referință dorit. După fiecare conectare a aparatului de măsură, ca plan de referință este presetată muchia posterioară a aparatului de măsură.
O modificare ulterioară a planului de referință al măsurătorilor DEA efectuate (de exemplu, la afișarea valorilor măsurate în lista valorilor măsurate) nu este posibilă.
Meniul „Reglaje de bază“
Pentru a accesa meniul „Reglaje de bază“, menține apăsată tasta pentru reglaje de bază (4).
Apasă scurt tasta pentru reglaje de bază (4) pentru a selecta fiecare punct de meniu.
Apasă tasta minus (5), respectiv tasta plus (11) pentru a selecta setarea în cadrul punctelor de meniu.
Pentru a părăsi meniul „Reglaje de bază“, apasă tasta pentru măsurare (2).
Reglaje de bază
| Reglaje de bază |
| Opire |
| Sistemul de iluminare a afișajului | Pornire |
| Opire |
| Pornire/Opire automată |
| Nivelă digitală Pornire | Opire |
| Opire |
| Rotire afișaj Pornire | Opire |
| Opire |
| Fascicul laser permanent Pornire | Opire |
| Unitate distanță (in functie de modelele pentru fiecarețara) | m, ft, inch, ... |
| Unitate unghi (in functie demodelele pentru fiecarețara) | °, %, mm/m,inch/ft |
| Cu exceptția reglajului „Fascicul laser permanent", la deconectare sunt păstrate toate reglajele de bază. |
Fascicul laser permanent
Nu îndreptați fasciculul laser asupra persoanelor sau animalelor și nu priviți direct spre acesta, nici chiar de la o distanță mai mare.
În cadrul acestui reglaj, fasciculul laser rămâne conectat chiar și între măsurători, iar pentru măsurare este necesară o singură apăsare scurtă a tastei pentru măsurare (2).
Funcții de măsurare

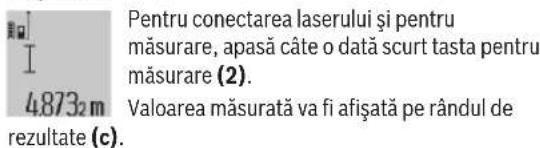

Măsurare simplă a lungimilor
Pentru măsurarea lungimilor, apasă în mod repetat tasta (12) până când pe afișaj apare indicatorul pentru măsurarea lungimilor.
În cazul efectuării mai multor măsurători consecutive ale lungimilor, rezultatele ultimelor măsurători vor fi afișate în rândurile valorilor măsurate (a).
Măsurarea suprafețelor
Pentru măsurarea suprafețelor, apasă în mod repetat tasta (12) până când pe afișaj apare indicatorul pentru măsurarea suprafețelor.
Măsoară apoi succesiv lățimea și lungimea, exact ca la o măsurare de lungime. Fasciculul laser rămâne conectat între cele două măsurări.
Suprafața este calculată și afișată automat pe rândul de rezultate (c). Valorile măsurate individuale sunt afișate pe rândurile valorilor măsurate (a).
Măsurarea volumelor
Pentru măsurarea volumelor, apasă în mod repetat tasta (12) până când pe afișaj apare indicatorul pentru măsurarea volumelor.
Măsoară apoi succesiv lățimea, lungimea și adâncimea, exact ca la o măsurare de lungime. Fasciculul laser rămâne conectat între cele trei măsurări.
1848.76m
După finalizarea celei de a treia măsurări, volumul este calculat și afișat automat pe rândul de rezultate (c). Valorile măsurate individuale sunt afișate pe rândurile valorilor măsurate (a).
Valorile de peste 999 999 m³ nu pot fi afișate; pe afișaj apare mesajul „ERROR”. Împarte volumele care trebuie măsurate în mai multe măsurări individuale ale căror valori să le calculezi separat și apoi să le aduni.
Măsurarea continuă/Măsurarea valorii minime/maxime (consulta imaginea B)
În cadrul măsurării continue, aparatul de măsură poate fi deplasat față de țintă, în acest caz valoarea măsurată actualizându-se după aproximativ 0,5 secunde. Te poți, de exemplu, îndepărta de un perete până la distanța dorită, distanța curentă putând fi oricând citită.
Pentru măsurarea continuă, apasă în mod repetat tasta pentru schimbarea funcției (4) până când pe afișaj apare indicatorul pentru măsurarea continuă. Pentru pornirea măsurării continue, apasă tasta pentru măsurare (2).
Măsurarea valorii minime permite determinarea distanței celei mai mici până la un punct de referință fix. Aceasta permite, de exemplu, determinarea poziției verticale sau orizontale.
Măsurarea valorii maxime permite determinarea celei mai mari distanțe până la un punct de referință fix. Aceasta permite, de exemplu, determinarea diagonalelor.
Pe rândul de rezultate (c) va fi afișată valoarea curentă măsurată. Pe rândurile valorilor măsurate (a) apar valoarea măsurată maximă (max) și cea minimă (min). Acestea vor fi șterse și înlocuite cu valori noi de fiecare dată.
când valoarea curentă a lungimii este mai mică, respectiv mai mare decât valoarea minimă, respectiv maximă valabilă până în acel moment.
Prin apăsarea tastei de ștergere a memoriei (8) se șterg valorile minime, respectiv maxime valabile până în acel moment.
Prin apăsarea tastei pentru măsurare (2) finalizezi măsurarea continuă. Ultima valoare măsurată va fi afișată pe rândul de rezultate (c). Măsurarea continuă reîncepe printr-o nouă apăsare a tastei pentru măsurare (2).
Măsurarea continuă se oprește automat după 5 minute. Ultima valoare măsurată rămâne afișată pe rândul de rezultate (c).
Măsurarea indirectă a distanțelor
Măsurarea indirectă a distanțelor permite determinarea distanțelor care nu pot fi măsurate direct deoarece există un obstacol în calea fasciculelor laser sau pentru că nu există o suprafață țintă care să aibă rolul de reflector. Această metodă de măsurare poate fi utilizată numai pe direcție verticală. Orice abatere pe direcție orizontală duce la erori de măsurare.
Raza laser rămâne conectată între măsurările individuale.
Pentru măsurarea indirectă a distanțelor, sunt disponibile trei funcții de măsurare, cu fiecare dintre acestea putând fi determinată câte o distanță diferită.
a) Măsurarea indirectă a înălțimilor (consultați imaginea C)
Apăsați în mod repetat tasta pentru schimbarea funcției (4) până când pe afișaj apare indicatorul pentru măsurarea indirectă a înălțimilor.
Aveți grijă ca aparatul de măsură să fie amplasat la aceeași înălțime cu punctul de măsurare inferior. Pentru aceasta, basculați aparatul de măsură în jurul planului de referință și măsurați lungimea (1) ca la o măsurare de lungime.
După finalizarea ultimei măsurări, rezultatul lungimii căutate, X", va fi afișat pe rândul de rezultate (c). Valoarea măsurată pentru lungimea "1" și unghiul "a" sunt afișate pe rândurile valorilor măsurate (a).
b) Măsurarea indirectă dublă a înălțimilor (consultați imaginea D)
Apăsați în mod repetat tasta pentru schimbarea funcției (4) până când pe afișaj apare indicatorul pentru măsurarea indirectă dublă a înălțimilor.
Măsurați lungimile "1" și "2" în această ordine, ca la o măsurare de lungime.
După finalizarea ultimei măsurări, rezultatul lungimii căutate va fi afișat pe rândul de rezultate (c). Valoarea măsurată pentru lungimile 1", 2" și unghiul a sunt afișate pe rândurile valorilor măsurate (a).
În acest caz, ai grijă ca planul de referință la măsurare (de exemplu, muchia posterioară a aparatului de măsură) să rămână exact în aceeași poziție la toate măsurările individuale din cadrul unui proces de măsurare.
c) Măsurarea indirectă a lungimilor (consultați imaginea E)
Apăsați în mod repetat tasta pentru schimbarea funcției (4) până când pe afișaj apare indicatorul pentru măsurarea indirectă a lungimilor.
Ai grijă ca aparatul de măsură să fie amplasat la aceeași înălțime cu punctul de măsurare căutat. Pentru aceasta, basculează aparatul de măsură în jurul planului de referință și măsoară lungimea 1" ca la o măsurare de lungime.
După finalizarea ultimei măsurări, rezultatul lungimii căutate va fi afișat pe rândul de rezultate (c). Valoarea măsurată pentru lungimea 1" și unghiul a sunt afișate pe rândurile valorilor măsurate (a).
Măsurarea suprafeței pereților (consultați imaginea F)
Măsurarea suprafeței pereților permite determinarea sumei mai multor suprafețe individuale care au o înălțime comună. În exemplul ilustrat trebuie determinată suprafața totală a mai multor pereți care au aceeași înălțime A, dar au lungimi diferite B.
Pentru măsurarea suprafeței pereților, apăsați în mod repetat tasta pentru schimbarea funcției (4) până când pe afișaj apare indicatorul pentru măsurarea suprafeței pereților.
Măsoară înălțimea camerei A ca la o măsurare de lungime. Valoarea măsurată (1") va fi afișată pe rândul de sus al valorilor măsurate (a). Laserul rămâne conectat.
Apoi măsoară lungimea B1 a primului perete. Suprafața este calculată și afișată automat pe rândul de rezultate (c). Ultima valoare a lungimii măsurate este afișată pe rândul din mijloc al valorilor măsurate (a). Laserul
rămâne conectat.
Acum măsoară lungimea B2 a celui de-al doilea perete. Valoarea măsurată individuală afișată pe rândul din mijloc al valorilor măsurate (a) va fi adunată cu lungimea B1. Suma celor două lungimi ("sum" afișată pe rândul de jos al valorilor măsurate (a)) se înmulțește cu înălțimea memorată
A. Valoarea suprafeței totale va fi afișată pe rândul de rezultate (c).
Mai poți măsura oricâte alte lungimi Bx dorești, acestea fiind adunate și înmulțite automat cu înălțimea A.
Condiția necesară pentru o calculare corectă a suprafeței este ca prima lungime măsurată (în exemplu, înălțimea camerei A) să fie identică la toate suprafețele parțiale.
Măsurarea înclinării (consultați imaginea G)
Dacă apăsați tasta pentru măsurarea înclinării (3), pe afișaj apare indicatorul pentru măsurarea înclinării. Drept plan de referință servește partea posterioară a aparatului de măsură. Prin apăsarea încă o dată a tastei pentru măsurarea înclinării (3), suprafețele laterale ale aparatului de măsură vor fi utilizate ca plan de referință, iar afișajul va fi rotit la 90°.
Apăsați tasta pentru măsurare (2) pentru a fixa valoarea măsurată și a o stoca în memoria valorilor măsurate. Apăsați
încă o dată tasta pentru măsurare (2) pentru a continua măsurarea.
Dacă în timpul procesului de măsurare indicatorul se aprinde intermitent, înseamnă că aparatul de măsură a fost înclinat prea mult în lateral.
Dacă ați activat funcția "Nivela digitală" din cadrul setărilor de bază, valoarea înclinării va fi afișată și în celelalte funcții de măsurare, pe rândul (d) al afișajului (1).
Funcția Timer
Funcția Timer este utilă, de exemplu, atunci când mișcarea aparatului de măsură trebuie să fie prevenită în timpul măsurării.
Pentru funcția Timer, mențineți apăsată tasta (6) până când pe afișaj apare indicatorul.
Pe rândul valorilor măsurate (a) este afișat intervalul de timp de la declanșare până la măsurare. Intervalul de timp poate fi setat prin apăsarea și menținerea apăsată a tastei plus (11), respectiv a tastei minus (5) între 1 secundă și 60 de secunde.
Măsurarea va avea loc automat după expirarea intervalului de timp presetat.
Funcția Timer poate fi utilizată și pentru măsurarea distanțelor în cadrul altor funcții de
măsurare (de exemplu, măsurarea suprafețelor). Adunarea și scăderea rezultatelor de măsurare și măsurarea continuă nu sunt posibile.
Lista ultimelor valori măsurate
Aparatul de măsură memorează ultimele 20 de valori măsurate și calcularea acestora, afișându-le în ordine inversă (mai întâi apare ultima valoare măsurată).
Pentru accesarea măsurătorilor memorate, apasă tasta (7). Pe afișaj apare rezultatul ultimei măsurări, indicatorul pentru lista valorilor măsurate (e) și poziția din memorie pentru numerotarea măsurătorilor afișate.
Dacă atunci când este apăsată din nou tasta (7) nu sunt memorate alte măsurări, aparatul de măsură comută înapoi în ultima funcție de măsurare. Pentru a părăsi lista valorilor măsurate, apasă una din tastele pentru funcțiile de măsurare.
Pentru a memora permanent drept constantă valoarea lungimii măsurate afișate în mod curent, menține apăsată tasta pentru lista valorilor măsurate (7) până când pe afișaj apare „CST”. După aceasta nu va mai putea fi memorată drept constantă o valoare înregistrată ulterior în lista valorilor măsurate.
Pentru a utiliza o valoare a lungimii măsurate într-o funcție de măsurare (de exemplu, măsurarea suprafețelor), apasă tasta pentru lista valorilor măsurate (7), selectează valoarea înregistrată dorită și confirmă apăsând tasta Rezultat (6).
Ștergerea valorii măsurate
Prin scurtă apăsare a tastei (8) poți șterge din toate funcțiile de măsurare ultima valoare măsurată. Prin scurtă apăsare de mai multe ori a tastei, valorile măsurate individuale vor fi șterse în ordine inversă.
Pentru a șterge înregistrarea din lista valorilor măsurate afișată în mod curent, apasă scurt tasta (8). Pentru a șterge întreaga listă a valorilor măsurate și constanta „CST”, menține apăsată tasta pentru lista valorilor măsurate (7) și, simultan, apasă scurt tasta (8).
În funcția de măsurare a suprafeței pereților, la prima apăsare scurtă a tastei (8) va fi ștearsă ultima valoare măsurată, la a doua apăsare vor fi șterse toate lungimile Bx, iar la a treia apăsare se va șterge înălțimea camerei A.
Adunarea valorilor măsurate
Pentru a aduna valorile măsurate, efectuează mai întâi o măsurare arbitrară sau selectează o valoare înregistrată din lista valorilor măsurate. Apoi apasă tasta plus (11). Pe afișaj apare „+” pentru confirmare. Apoi efectuează o a doua măsurare sau selectează altă valoare înregistrată din lista valorilor măsurate.
Pentru interogarea sumei celor două măsurări, apasă tasta pentru rezultat (6). Calculul este afișat pe rândul valorilor măsurate (a), iar suma este prezentată pe rândul de rezultate (c).
După calcularea sumei, la acest rezultat pot fi adunate alte valori măsurate sau valori înregistrate din lista valorilor măsurate dacă înainte de fiecare măsurare este apăsată tasta plus (11). Adunarea se finalizează apăsând tasta pentru rezultat (6).
Indicații pentru adunare:
Valorile lungimilor, suprafețelor și volumelor nu pot fi adunate amestecat. Dacă, de exemplu, se adună o valoare a lungimii și o valoare a suprafeței, atunci când este apăsată tasta pentru realizat (6) pe afișaj apare scurt, "ERROR". Apoi aparatul de măsură comută în ultima funcție de măsurare care a fost activată.
- Este adunat rezultatul unei măsurări (de exemplu, valoarea volumului) în cazul măsurărilor continue ale valorii măsurate care este afișată pe rândul de rezultate (c). Adunarea valorilor măsurate individuale de pe rândurile valorilor măsurate (a) nu este posibilă.
Scăderea valorii măsurate
Pentru scăderea valorilor măsurate, apasă tasta minus (5); pe afișaj apare, -pentru confirmare. Procedura care urmează este analogă cu "Adunarea valorilor măsurate".
Instrucțiuni de lucru
Observații generale
Lentila receptoare (17) și orificiul de ieșire al razei laser (16) nu trebuie să fie acoperite în timpul măsurării.
Aparatul de măsură nu trebuie să fie deplasat în timpul efectuării unei măsurări (cu excepția funcțiilor de măsurare continuă și de măsurare a înclinării). De aceea, așază aparatul de măsură, pe cât posibil, pe o suprafață opritoare sau pe o suprafață de sprijin solidă.
Influențe asupra domeniului de măsurare
Domeniul de măsurare depinde de condițiile de luminozitate și de particularitățile de reflexie ale suprafeței țintă. Pentru o mai bună vizibilitate a fasciculului laser în cazul lucrărilor desfășurate în exterior și în condiții de radiații solare puternice, utilizează ochelarii pentru laser (28) (accesoriu) și panoul de vizare laser (29) (accesoriu) sau umbrește suprafața țintă.
Influențe asupra rezultatului măsurării
Din cauza fenomenelor fizice, nu este exclus ca la măsurarea pe diferite suprafețe să se ajungă la măsurări eronate. Printre acestea se numără:
suprafețele transparente (de exemplu, sticlă, apă), suprafețele reflexive (de exemplu, metal șlefuit, sticlă), suprafețele poroase (de exemplu, materiale izolatoare), suprafețele structurate (de exemplu, tencuială zgrunțuroasă, piatră naturală).
Dacă este necesar, utilizează pe aceste suprafețe panoul de vizare laser (29) (accesoriu).
În afară de acestea, măsurările eronate sunt posibile și pe suprafețe țintă vizate oblic.
De asemenea, straturile de aer cu temperaturi diferite sau reflexiile reperate indirect pot influența valoarea măsurată.
Verificarea preciziei și calibrarea măsurării înclinării (consultați imaginea H)
Verificați cu regularitate precizia de măsurare a înclinării. Aceasta se realizează printr-o măsurare inversată. Pentru aceasta, așezați aparatul de măsură pe o suprafață și măsurați înclinarea. Rotiți aparatul de măsură la 180° și măsurați din nou înclinarea. Diferența sumei afișate trebuie să fie de maximum 0,3.
În cazul unor abateri mai mari, trebuie să recalibrați aparatul de măsură. Pentru aceasta, mențineți apăsată tasta pentru măsurarea înclinării (3). Urmați instrucțiunile de pe afișaj.
Verificarea preciziei măsurării distanțelor
Puteți verifica precizia aparatului de măsură după cum urmează:
- Alegeți un tronson de măsurare care nu se modifică în timp, de aproximativ 1 până la 10 m (de exemplu, lățimea încăperii, golul de ușă), a cărui lungime o cunoașteți cu exactitate. Tronsonul de măsurare trebuie să fie situat într-o încăpere, iar suprafața țintă a măsurării trebuie să fie netedă și cu reflexie bună. - Măsurați această distanță de 10 ori consecutiv.
Abaterea măsurărilor individuale față de valoarea medie trebuie să fie de maximum ±2 mm. Consemnați măsurările pentru ca la o măsurare ulterioară să puteți compara precizia de măsurare.
Lucrul cu stativul (accesoriu)
Utilizarea unui stativ este necesară în special în cazul distanțelor mai mari. Așezați aparatul de măsură cu filetul de 1/4" (19) pe placa de schimbare rapidă a stativului (27) sau pe un stativ foto uzual. Fixați-l prin înșurubare cu șurubul de fixare al plăcii de schimbare rapidă.
Asigurați-vă că planul de referință pentru măsurările efectuate cu stativ este corespunzător, apăsând tasta (10) (filet plan de referință).
Lucrul cu bara de măsurare (consultați imaginile I-K)
Bara de măsurare (25) poate fi utilizată pentru obținerea unui rezultat mai precis al măsurării înclinării. Măsurarea distanțelor nu poate fi efectuată cu bara de măsurare.
Așezați aparatul de măsură în bara de măsurare (25) așa cum este prezentat în figura I și blocați aparatul de măsură cu ajutorul pârghiei de blocare (26). Apăsați tasta pentru măsurare (2) pentru a activa modul de
funcționare "Bară de măsurare".
Verifică cu regularitate precizia măsurării înclinării printr-o măsurare inversată sau cu nivele de pe bara de măsurare. În cazul unor abateri mai mari, trebuie să recalibrezi aparatul de măsură. Pentru aceasta, menține apăsată tasta pentru măsurarea înclinării (3). Urmează instrucțiunile de pe afișaj. Pentru finalizarea modului de funcționare, bara de măsurare, oprește aparatul de măsură și scoate-l din bara de măsurare.
Defecțiuni - Cauze și remediere
Cauză Remediere
Indicatorul de avertizare privind temperatura (j) se aprinde intermitent, măsurarea nu este posibilă
Aparatul de măsură este în afara intervalului de temperaturi de funcționare cuprins între -10°C și +50°C (în funcția de măsurare continuă, până la +40°C).
| Adunare/Scadere de valorimâsurate care au unitàti de mâsurà diferite | Adună/Scade numai valornâsurate care au aceleasiunitàti de mâsură |
| Unghi prea ascuțit intre fasciculalaser Şi tintă. | Mârește unghiu lindre raza laser Şi tintă |
| Suprafățațintă este prea reflexivă (de exemplu, oglindă), respectiv prea opacă (de exemplu, material negru) sau lumina ambientală este prea puternică. | Utilizează un panou de vizare laser (29) (accesoriu) |
| Orificiul de iesire a razei laser (16), respectiv lentila rezeptare (17) sunt aburite (de exemplu, din cauza schimbării rapide de temperatura). | Sterge uscat cu o lavetă moale orificiul de iesire arazei laser (16), respectiv lentila rezeptare (17) |
| Valoarea calculata este mai mare de 999.999 m/m2/m3. | Împarte calculul in etape intermediare |
Cauză Remediere
Indicatorul >60th sau ≤ -60th pe afișaj
S-au depășit limitele domeniului de măsurare a înclinărilor pentru funcția de măsurare, respectiv a planului de referință.
Realizează măsurarea în cadrul domeniului specificat al unghiurilor.
Indicatorul „CAL” și indicatorul „ERROR” pe afișaj
Calibrarea măsurării înclinării nu a fost efectuată în ordinea sau pozițiile corecte.
Repetă calibrarea conform indicațiilor de pe afișaj și instrucțiunilor de utilizare.
Suprafețele utilizate pentru calibrare nu au fost aliniate perfect orizontal sau vertical.
Repetă calibrarea pe o suprafață orizontală, respectiv verticală și verifică eventual mai întâi suprafețele cu ajutorul unei nivele cu bulă de aer.
Aparatul de măsură a fost deplasat, respectiv înclinat în timpul apăsării tastei.
Repetați calibrarea ținând aparatul de măsură nemișcat pe suprafață în timp ce mențineți apăsată tasta.
Indicatorul stării de încărcare a acumulatorului (g), avertismentul privind temperatura (j) și indicatorul „ERROR” pe afișaj
Temperatura aparatului de măsură se află în afara domeniului temperaturilor admise de încărcare
Așteptați până când temperatura revine în intervalul temperaturilor de încărcare admise.
Indicatorul stării de încărcare a acumulatorului (g) și indicatorul „ERROR” pe afișaj
Tensiunea de încărcare a acumulatorului nu este corectă
Verificați dacă conexiunea este realizată corect și dacă cablul micro-USB funcționează corespunzător. În cazul în care simbolul de aparat se aprinde intermitent, înseamnă că acumulatorul este defect și trebuie înlocuit la un centru de asistență tehnică Bosch.
Indicatorul stării de încărcare a acumulatorului (g) și simbolul de ceas (f) pe afișaj
Durată de încărcare considerabil mai îndelungată deoarece curentul de încărcare este prea slab.
Utilizați exclusiv cablul micro-USB Bosch original.
Rezultatul măsurării nu este plauzibil
Suprafața țintă nu reflectă clar (de exemplu, apă, sticlă).
Acoperiți suprafața țintă
Orificiul de ieșire a razei laser (16), respectiv lentila
Descoperiți orificiul de ieșire a razei laser (16), respectiv lentila receptoare (17)
receptoarele (17) este acoperit.
A fost reglat un plan de referință. Alegeți un plan de referință potrivit pentru măsurare.
Obstacol pe traiectoria fasciculului laser.
Punctul laser trebuie să fie situat în întregime pe suprafața țintă.
Indicatorul rămâne neschimbat sau aparatul de măsurare reacționează neașteptat la apăsarea tastei.
Eroare de software. Apăsați simultan tasta pentru
măsurare (2) și tasta de ștergere a memoriei/tasta de pornire/oprire (8) pentru a reseta software-ul.
Aparatul de măsurare își monitorizează funcționarea corectă pentru fiecare măsurare. Dacă se constată o defecțiune, afișajul mai prezintă doar simbolul alăturat. În acest caz, dacă defecțiunea nu a putut fi remediată
prin măsurile de remediere enumerate mai sus, trimiteți aparatul de măsurare, prin intermediul reprezentanței locale, la centrul de asistență tehnică Bosch.
Întreținere și service
Întreținerea și curățarea
Depozitați și transportați aparatul de măsurare numai în geanta de protecție din pachetul de livrare.
Păstrați întotdeauna curat aparatul de măsurare.
Nu cufundați aparatul de măsurare în apă sau în alte lichide. Eliminați murdăria de pe acesta utilizând o lavetă umedă, moale. Nu folosiți detergenți sau solvenți.
Îngrijiți în special lentila receptoare (17) cu aceeași atenție cu care trebuie tratați ochelarii sau lentila unui aparat de fotografiat.
Pentru reparații, expediați aparatul de măsură în geanta de protecție (24).
Serviciu de asistență tehnică post-vânzări și consultanță clienți
Serviciul nostru de asistență tehnică răspunde întrebărilor tale atât în ceea ce privește întreținerea și repararea produsului tău, cât și referitor la piesele de schimb. Pentru desenele descompuse și informații privind piesele de schimb, poți de asemenea să accesezi: www.bosch-pt.com Echipa de consultanță Bosch îți stă cu plăcere la dispoziție pentru a te ajuta în chestiuni legate de produsele noastre și accesoriile acestora.
În caz de reclamații și comenzi de piese de schimb, te rugăm să specifici neapărat numărul de identificare compus din 10 cifre, indicat pe plăcuța cu date tehnice a produsului.
România
Robert Bosch SRL
PT/MKV1-EA
În cazul transportului de către terți (de exemplu: transport aerian sau prin firmă de expediții) trebuie respectate cerințe speciale privind ambalarea și marcarea. În această situație, la pregătirea expedierii trebuie consultat un expert în transportul mărfurilor periculoase.
Eliminarea
Aparatele de măsură, încărcătoarele, acumulatorii, accesoriile și ambalajele trebuie predate la un centru de reciclare ecologică.
Nu eliminați aparatele de măsură, încărcătoarele și acumulatorii împreună cu deșeurile menajere!
Numai pentru statele membre UE:
Conform Directivei Europene 2012/19/UE, aparatele de măsură și încărcătoarele scoase din uz și, conform Directivei Europene 2006/66/CE, acumulatorii/bateriile defecte sau uzate trebuie colectate separat și predate la un centru de reciclare ecologică.
Acumulatori/baterii:
Li-Ion:
Vă rugăm să respectați indicațiile de la paragraful Transport (vezi „Transport”, Pagina 227).
▸ Acumulatorii integrați pot fi extrași numai de către personal de specialitate, în scopul eliminării acestora.
Prin deschiderea capacului carcasei, aparatul de măsură se poate distruge.
Pentru a extrage acumulatorul din aparatul de măsură, acționați aparatul de măsură până când acumulatorul se descarcă complet. Pentru a extrage acumulatorul, deșurubați șuruburile de la carcasă și scoateți capacul carcasei. În scopul evitării producerii unui scurtcircuit, desfaceți pe rând, una câte una, conexiunile acumulatorului și izolați apoi polii. Și în cazul descărcării complete, acumulatorul mai are încă o capacitate reziduală, care poate fi eliberată în caz de scurtcircuit.
