BEDIENUNGSANLEITUNG GLM 80 Professional BOSCH
Robert Bosch Power Tools GmbH 70538 Stuttgart DEUTSCHLAND
www.bosch-pt.com
160992A55A(2019.08)O/332
160992A55A
GLM Professional
80|80+R60
BOSCH
de Originalbetriebsanleitung
en Original instructions
fr Notice originale
M
P
Oursprnkeihe gbruiik saarweijing
da Originalbrugsanwslning
svBruksanvising original
Original driftsinstruks
Originalbetriebsanleitung
el Pnurrno oBnny yohnc
Original gletmetalimati

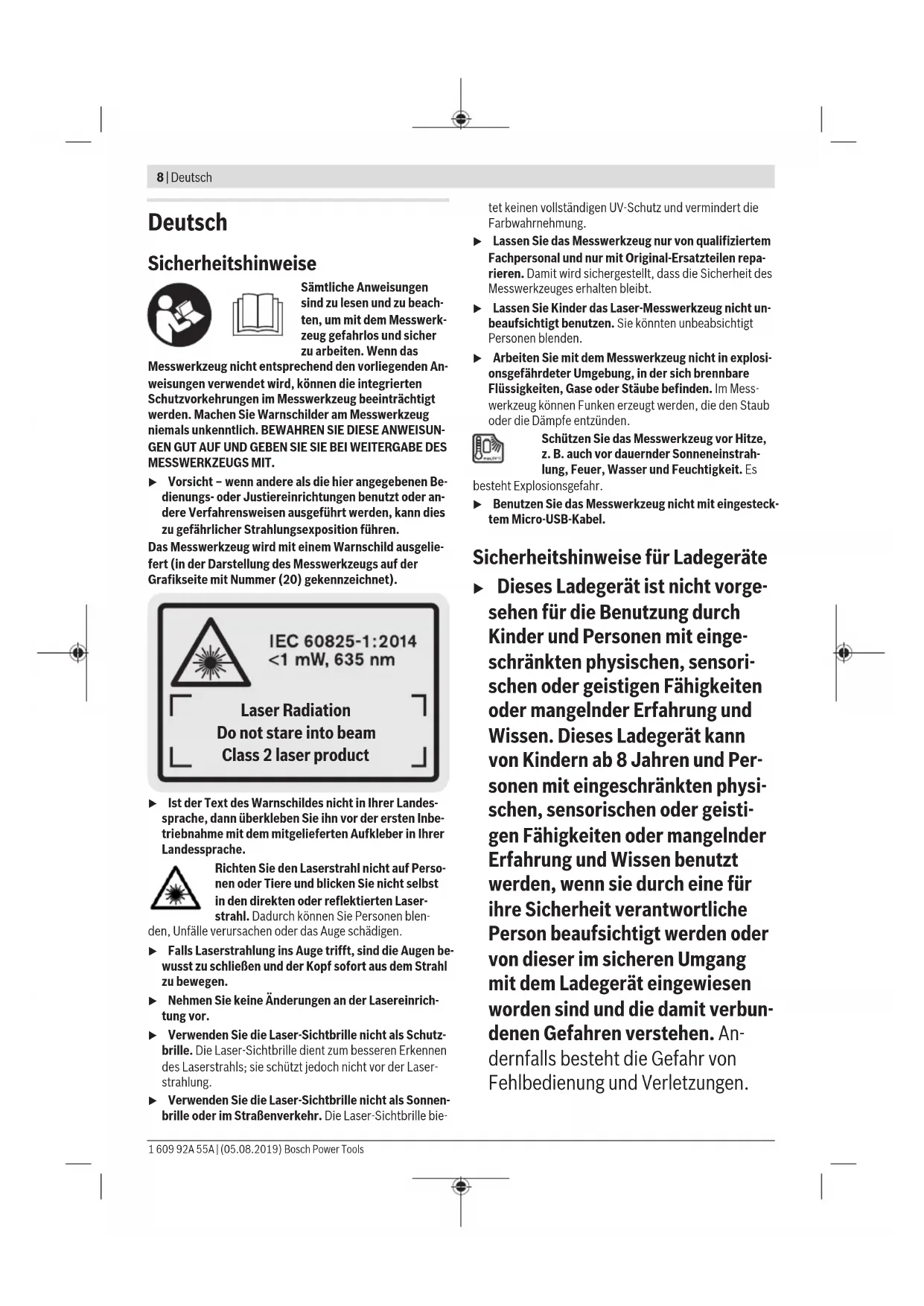

Alle Anweisungen sind zu lesen und zu beachten, um mit dem Messwerkzeug gefahrlos und sicher zu arbeiten. Wenn das
Messwerkzeug nicht entsprechend den vorliegenden Anweisungen verwendet wird, können die integrierten Schutzvorkehrungen im Messwerkzeug beeinträchtigt werden. Machen Sie Warnschilder am Messwerkzeug niemals unkenntlich. BEWAHREN SIE DIESE ANWEISUNGEN GUT AUF UND GEBEN SIE SIE BEI WEITERGABE DES MESSWERKZEUGS MIT.
Vorsicht – wenn andere als die hier angegebenen Bedienungs- oder Justiereinrichtungen benutzt oder andere Verfahrensweisen ausgeführt werden, kann dies zu gefährlicher Strahlungsexposition führen.

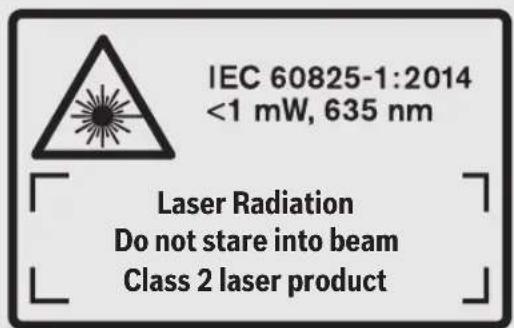

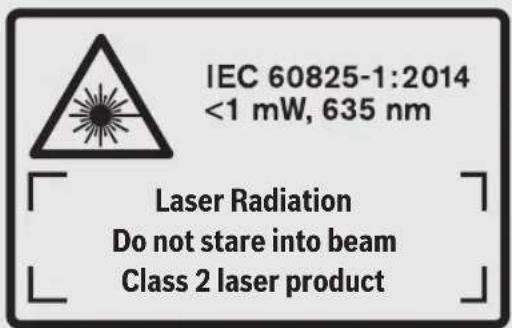

Das Messwerkzeug wird mit einem Warnschild ausgeliefert (in der Darstellung des Messwerkzeugs auf der Grafikseite mit Nummer (20) gekennzeichnet).
Ist der Text des Warnschildes nicht in Ihrer Landessprache, dann überkleben Sie ihn vor der ersten Inbetriebnahme mit dem mitgelieferten Aufkleber in Ihrer Landessprache.
Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den direkten oder reflektierten Laserstrahl. Dadurch können Sie Personen blen-
den, Unfälle verursachen oder das Auge schädigen.
- Falls Laserstrahlung ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen. ▶ Nehmen Sie keine Änderungen an der Lasereinrichtung vor.
- Verwenden Sie die Laser-Sichtbrille nicht als Schutzbrille. Die Laser-Sichtbrille dient zum besseren Erkennen des Laserstrahls; sie schützt jedoch nicht vor der Laserstrahlung. ▶ Verwenden Sie die Laser-Sichtbrille nicht als Sonnenbrille oder im Straßenverkehr. Die Laser-Sichtbrille bie-
tet keinen vollständigen UV-Schutz und vermindert die Farbwahrnehmung.
▶ Lassen Sie das Messwerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Messwerkzeuges erhalten bleibt. ▶ Lassen Sie Kinder das Laser-Messwerkzeug nicht unbeaufsichtigt benutzen. Sie könnten unbeabsichtigt Personen blenden. Arbeiten Sie mit dem Messwerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Im Messwerkzeug können Funken erzeugt werden, die den Staub oder die Dämpfe entzünden.
Schützen Sie das Messwerkzeug vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Wasser und Feuchtigkeit. Es
besteht Explosionsgefahr. Benutzen Sie das Messwerkzeug nicht mit eingestecktem Micro-USB-Kabel.
Sicherheitshinweise für Ladegeräte
- Dieses Ladegerät ist nicht vorgesehen für die Benutzung durch Kinder und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen. Dieses Ladegerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen benutzt werden, wenn sie durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt werden oder von dieser im sicheren Umgang mit dem Ladegerät eingewiesen worden sind und die damit verbundenen Gefahren verstehen. Andernfalls besteht die Gefahr von Fehlbedienung und Verletzungen.
Beaufsichtigen Sie Kinder bei Benutzung, Reinigung und Wartung.
Damit wird sichergestellt, dass Kinder nicht mit dem Ladegerät spielen.
Halten Sie das Ladegerät von Regen oder Nässe
fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
Laden Sie das Messwerkzeug nur mit dem mitgelieferten Ladegerät. Halten Sie das Ladegerät sauber. Durch Verschmutzung besteht die Gefahr eines elektrischen Schlages. Überprüfen Sie vor jeder Benutzung Ladegerät, Kabel und Stecker. Benutzen Sie das Ladegerät nicht, sofern Sie Schäden feststellen. Öffnen Sie das Ladegerät nicht selbst und lassen Sie es nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Beschädigte Ladegeräte, Kabel und Stecker erhöhen das Risiko eines elektrischen Schlages. Betreiben Sie das Ladegerät nicht auf leicht brennbarem Untergrund (z.B. Papier, Textilien etc.) bzw. in brennbarer Umgebung. Wegen der beim Laden auftretenden Erwärmung des Ladegerätes besteht Brandgefahr. Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können auch Dämpfe austreten. Führen Sie Frischluft zu und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen.
Produkt- und
Leistungsbeschreibung
Bestimmungsgemäßer Gebrauch
Das Messwerkzeug ist bestimmt zum Messen von Entfernungen, Längen, Höhen, Abständen, Neigungen und zum Berechnen von Flächen und Volumina.
Das Messwerkzeug ist zur Verwendung im Innen- und Außenbereich geeignet.
Abgebildete Komponenten
Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Messwerkzeugs auf der Grafik.
(1) Display (2) Taste Messen (3) Taste Neigungsmessung / Kalibrierung (4) Taste Funktionswechsel / Grundeinstellungen (5) Minustaste (6) Taste Ergebnis / Timerfunktion (7) Taste Messwertliste / Speicherung Konstante (8) Speicher-Löschtaste / Ein-Aus-Taste
(9) Anschlagstift
(10) Taste Wahl der Bezugsebene
(11) Plustaste
(12) Taste für Längen-, Flächen- und Volumenmessung
(13) Abdeckung Ladebuchse
(14) Micro-USB-Buchse
(15) Aufnahme Trageschlaufe
(16) Ausgang Laserstrahlung
(17) Empfangslinse
(18) Seriennummer
(19) 1 / 4 -Gewinde
(20) Laser- Warnschild
(21) Ladestecker
(22) Micro-USB-Kabel
(23) Ladegerät
(24) Schutztasche
(25) Messschiene
(26) Verriegelungshebel Messschiene
(27) Stativ31
(28) Laser-Sichtbrille
(29) Laser-Zieltafel
A) Taste gedrückt halten zum Aufrufen der erweiterten Funktionen.
B) Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang.
Anzeigeelemente
(a) Messwertzeilen (b) Fehleranzeige „ERROR“ (c) Ergebniszeile (d) Digitale Libelle / Position Messwertlisteneintrag (e) Indikator Messwertliste (f) Messfunktionen
I Längenmessung Flächenmessung Volumenmessung Dauermessung Indirekte Höhenmessung Doppelte indirekte Höhenmessung Indirekte Längenmessung Timefunktion Wandflächenmessung Neigungsmessung
(g) Akku-Ladezustandsanzeige (h) Laser eingeschaltet (i) Bezugsebene der Messung (j) Temperaturwarnung
10 | Deutsch
Technische Daten
| Digitaler Laser-Entfernungsmesser GLM 80 GLM 80+R 60 |
| Sachnummer | 3601 K72 3.. 3601 K72 3.. |
| Entfernungsmessung | | |
| Messbereich (typisch) 0,05-80 m | A) | 0,05-80 mA) |
| Messbereich (typisch, umgünstige Bedingungen) 35 m | B) | 35 mB) |
| Messgenaigung (typisch) ±1,5 mm | A) | ±1,5 mmA) |
| Messgenaigung (typisch, umgünstige Bedingungen) ±2,5 mm | B) | ±2,5 mmB) |
| Kleine Anzeigeneinheit 0,1 mm 0,1 mm | | |
| Indirekte Entfernungsmessung und Libelle | | |
| Messbereich -60° - +60° -60° - +60° | | |
| Neigungsmessung | | |
| Messbereich 0°-360° (4x90°) | C) | 0°-360° (4x90°)C) |
| Messgenaigung (typisch) 0,2° | D(E) | ±0,2° D(E) |
| Kleine Anzeigeneinheit 0,1° 0,1° | | |
| Allgemein | | |
| Betriebstemperatur -10 °C...+50°C | E) | -10 °C...+50°C(F) |
| Lagertemperatur | -20 °C...+50 °C | -20 °C...+50 °C |
| Zulässiger Ladetemperaturbereich | +5 °C...+40 °C | +5 °C...+40 °C |
| Relative Luftfeuchte max. | 90 % | 90 % |
| Max. Einsatzhöhe über Bezugshöhe | 2000 m | 2000 m |
| Verschmutzungsgrad entsprechend IEC 61010-1 | 2(G) | 2(G) |
| Laserklasse | 2 | 2 |
| Lasertyp | 635 nm, < 1 mW | 635 nm, < 1 mW |
| Durchmesser Laserstrahl (bei 25 °C) ca. | | |
| - in 10 m Entfernung | 6 mmE) | 6 mmE) |
| - in 80 m Entfernung | 48 mmE) | 48 mmE) |
| Einstellgenaigung des Lasers zum Gehäuse ca. | | |
| - vertical | ±2 mm/m(H) | ±2 mm/m(H) |
| - horizontal | ±10 mm/m(H) | ±10 mm/m(H) |
| Abschaltautomatik nach ca. | | |
| - Laser | 20 s | 20 s |
| - Messwerkzeug (ohne Messung) | 5 min | 5 min |
| Gewicht entsprechend EPTA-Procedure 01:2014 | 0,14 kg 0,14 kg | |
| Maße | 51 x 111 x 30 mm | 51 x 111 x 30 mm |
| Schutzart | IP 54 (staub- und spritzwassergeschützt) | IP 54 (staub- und spritzwassergeschützt) |
| Messschiene | | |
| Sachnummer | - | 3601 K79 000 |
| Maße | - | 58 x 610 x 30 mm |
| Akku | Li-Ionen | Li-Ionen |
| Nennspannung | 3,7 V | 3,7 V |
| Kapazität | 1,25 Ah | 1,25 Ah |
| Anzahl der Akkuzellen | 1 | 1 |
| Einzellmessungen pro Akkuladung ca. 25000 | I) | 25000(I) |
Digitaler Laser-Entfernungsmesser GLM 80 GLM 80+R 60
| Ladegerät |
| Sachnummer | 2 609 120 7.. | 2 609 120 7.. |
| 1 600 A01 3.. | 1 600 A01 3.. |
| Ladezeit ca. 3 h ca. 3 h | | |
| Akku-Ladespannung 5,0 V 5,0 V | - | - |
| Ladestrom 1000 mA 1000 mA | | |
| Schutzklasse | ☐/II /II | ☐ |
A) Bei Messung ab Vorderkante des Messwerkzeugs, 100% Reflexionsvermögen des Ziels (z.B. eine weiß gestrichene Wand), schwacher Hintergrundbeleuchtung und 25°C Betriebstemperatur. Zusätzlich ist mit einem Einfluss von ±0,05 mm/m zu rechnen. B) Bei Messung ab Hinterkante des Messwerkzeugs, 10-100% Reflexionsvermögen des Ziels, starker Hintergrundbeleuchtung und 25°C Betriebstemperatur. Zusätzlich ist mit einem Einfluss von ±0,29 mm/m zu rechnen. C) Bei Messungen mit Referenz Geräterückseite beträgt der max. Messbereich ±60° D) Nach Kalibrierung gemäß Abbildung H. Zusätzlicher Steigungsfehler von ±0,01°/Grad bis 45°. E) Die Breite der Laserlinie ist abhängig von der Oberflächenbeschaffenheit und von Umgebungsbedingungen. F) In der Funktion Dauermessung beträgt die max. Betriebstemperatur +40 °C. G) Es tritt nur eine nicht leitfähige Verschmutzung auf, wobei jeder gelegentlich eine vorübergehende durch Betauung verursachte Leitfähigkeit erwartet wird. H) bei 25°C 1) Bei neuem und geladenem Akku ohne Displaybeleuchtung und Ton. Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Seriennummer (18) auf dem Typenschild. Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Ladegerätes. Die Handelsbezeichnungen einzelner Ladegeräte können variieren.
Erstinbetriebnahme
Akku laden
Benutzen Sie nur die in den technischen Daten aufgeführten Ladegeräte. Nur diese Ladegeräte sind auf den bei Ihrem Messwerkzeug verwendbaren Li-Ionen-Akku abgestimmt. Die Verwendung von Ladegeräten anderer Hersteller kann zu Defekten am Messwerkzeug führen; auch eine höhere Spannung (z. B. 12 V) vom Kfz-Ladegerät ist nicht geeignet, dieses Messwerkzeug aufzuladen. Bei Nichteinhaltung erlischt die Gewährleistung. Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Ladegerätes übereinstimmen.
Hinweis: Der Akku wird teilgeladen ausgeliefert. Um die volle Leistung des Akkus zu gewährleisten, laden Sie den Akku vor dem ersten Einsatz vollständig auf.
Der Li-Ionen-Akku kann jederzeit aufgeladen werden, ohne die Lebensdauer zu verkürzen. Eine Unterbrechung des Ladevorganges schädigt den Akku nicht.
Blinkt das untere Segment der Akku-Ladezustandsanzeige (g), können nur noch weniger Messungen durchgeführt werden. Laden Sie den Akku auf.
Blinkt der Rahmen um die Segmente der Akku-Ladezustandsanzeige (g), sind keine Messungen mehr möglich. Das Messwerkzeug ist nur noch kurze Zeit verwendbar (z. B. um Einträge der Messwertliste zu prüfen). Laden Sie den Akku auf.
Verbinden Sie das Messwerkzeug mittels mitgeliefertem Micro-USB-Kabel (22) mit dem Ladegerät (23). Stecken Sie
das Ladegerät (23) in die Steckdose. Der Ladevorgang beginnt.
Die Akku-Ladezustandsanzeige (g) zeigt den Ladefortschritt an. Beim Ladevorgang blinken die Segmente nacheinander auf. Werden alle Segmente der Akku-Ladezustandsanzeige (g) angezeigt, ist der Akku vollständig geladen.
Bei längerem Nichtgebrauch trennen Sie das Ladegerät vom Stromnetz.
Zusätzlich kann der Akku auch an einem USB-Port aufgeladen werden. Schließen Sie dazu das Messwerkzeug mit dem Micro-USB-Kabel an einen USB-Port an. Im USB-Betrieb (Ladebetrieb, Datenübertragung) kann es zu einer deutlich verlängerten Ladezeit kommen.
Das Messwerkzeug kann während des Ladevorgangs nicht benutzt werden.
Schützen Sie das Ladegerät vor Nässe!
Hinweise für den optimalen Umgang mit dem Akku im Messwerkzeug
Lagern Sie das Messwerkzeug nur im zulässigen Temperaturbereich (siehe „Technische Daten“, Seite 10). Lassen Sie das Messwerkzeug z. B. im Sommer nicht im Auto liegen. Eine wesentlich verkürzte Betriebszeit nach der Aufladung zeigt an, dass der Akku verschlissen ist und vom Bosch-Kundendienst ersetzt werden muss.
Beachten Sie die Hinweise zur Entsorgung.
Betrieb
Inbetriebnahme
Schützen Sie das Messwerkzeug vor Nässe und direkter Sonneneinstrahlung.
- Setzen Sie das Messwerkzeug keinen extremen Temperaturen oder Temperaturschwankungen aus. Lassen Sie es z. B. nicht längere Zeit im Auto liegen. Lassen Sie das Messwerkzeug bei größeren Temperaturschwankungen erst austemperieren, bevor Sie es in Betrieb nehmen. Bei extremen Temperaturen oder Temperaturschwankungen kann die Präzision des Messwerkzeugs beeinträchtigt werden. Vermeiden Sie heftige Stöße oder Stürze des Messwerkzeugs. Nach starken äußeren Einwirkungen auf das Messwerkzeug sollen Sie vor dem Weiterarbeiten immer eine Genauigkeitsüberprüfung durchführen (siehe „Genauigkeitsüberprüfung und Kalibrierung der Neigungsmessung (siehe Bild H)“, Seite 16) und (siehe „Genauigkeitsüberprüfung der Entfernungsmessung“, Seite 16).
Ein-/Ausschalten
Lassen Sie das eingeschaltete Messwerkzeug nicht unbeaufsichtigt und schalten Sie das Messwerkzeug nach Gebrauch ab. Andere Personen könnten vom Laserstrahl geblendet werden.
Zum Einsatz des Messwerkzeugs haben Sie folgende Möglichkeiten:
- Drücken auf die Ein-Aus-Taste (8): Das Messwerkzeug wird eingeschaltet und befindet sich in der Funktion Längenmessung. Der Laser wird nicht eingeschaltet.
- Drücken auf die Taste Messen (2): Messwerkzeug und Laser werden eingeschaltet. Das Messwerkzeug befindet sich in der Funktion Längenmessung. Bei in der Messschiene (25) eingesetztem Messwerkzeug ist die Funktion Neigungsmessung aktiviert. Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den Laserstrahl, auch nicht aus größerer Entfernung.
Zum Ausschalten des Messwerkzeugs drücken Sie lange auf die Ein-Aus-Taste (8).
Wird ca. 5 min lang keine Taste am Messwerkzeug gedrückt, dann schaltet sich das Messwerkzeug zur Schonung der Batterien automatisch ab.
Wird in der Betriebsart "Neigungsmessung" der Winkel ca. 5 min lang nicht geändert, dann schaltet sich das Messwerkzeug zur Schonung der Batterien automatisch ab.
Bei der automatischen Abschaltung bleiben alle gespeicherten Werte erhalten.
Messvorgang
Nach dem Einschalten durch Drücken auf die Taste Messen (2) befindet sich das Messwerkzeug immer in der Funktion Längenmessung bzw. Neigungsmessung, bei in der Messschiene (25) eingesetztem Messwerkzeug. Andere Messfunktionen können Sie durch Drücken der jeweiligen Funktionstaste einstellen (siehe "Messfunktionen", Seite 13).
Als Bezugsebene für die Messung ist nach dem Einschalten die Hinterkante des Messwerkzeugs ausgewählt. Durch Drücken der Taste Bezugsebene (10) können Sie die Bezugsebene ändern (siehe "Bezugsebene wählen (siehe Bild A)", Seite 12).
Legen Sie das Messwerkzeug mit der gewählten Bezugsebene an den gewünschten Startpunkt der Messung (z. B. Wand) an.
Drücken Sie zum Einschalten des Laserstrahls kurz auf die Taste Messen (2).
Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den Laserstrahl, auch nicht aus größerer Entfernung.
Visieren Sie mit dem Laserstrahl die Zielfläche an. Drücken Sie zum Auslösen der Messung erneut kurz auf die Taste Messen (2).
Bei eingeschaltetem permanentem Laserstrahl beginnt die Messung bereits nach dem ersten Drücken der Taste Messen (2). In der Funktion Dauermessung startet die Messung sofort beim Einschalten der Funktion.
Der Messwert erscheint typischerweise innerhalb von 0,5 s und spätestens nach 4 s. Die Dauer der Messung hängt ab von der Entfernung, den Lichtverhältnissen und den Reflexionseigenschaften der Zielfläche. Das Ende der Messung wird durch einen Signalton angezeigt. Nach Beendigung der Messung wird der Laserstrahl automatisch abgeschaltet.
Erfolgt ca. 20 s nach dem Anvisieren keine Messung, schaltet sich der Laserstrahl zur Schonung des Akkus automatisch ab.
Bezugsebene wählen (siehe Bild A)
Für die Messung können Sie unter vier verschiedene Bezugsebenen wählen:
der Hinterkante des Messwerkzeugs bzw. der Vorderkante des um 90° ausgeklappten Anschlagstiftes (9) (z. B. beim Anlegen an Außenecken), - der Spitze des um 180° geklappten Anschlagstiftes (9) (z. B. für Messungen aus Ecken), - der Vorderkante des Messwerkzeugs (z. B. beim Messen ab einer Tischkante), - der Mitte des Gewindes (19) (z. B. für Messungen mit Stativ).
Drücken Sie zur Auswahl der Bezugsebene die Taste (10) so oft, bis im Display die gewünschte Bezugsebene angezeigt wird. Nach jedem Einschalten des Messwerkzeugs ist die Hinterkante des Messwerkzeugs als Bezugsebene voreingestellt.
Eine nachträgliche Änderung der Bezugsebene von bereits erfolgten Messungen (z. B. bei Anzeige von Messwerten in der Messwertliste) ist nicht möglich.
Um in das Menü „Grundeinstellungen“ zu gelangen, halten Sie die Taste Grundeinstellungen (4) gedrückt.
Drücken Sie kurz die Taste Grundeinstellungen (4), um die einzelnen Menüpunkte zu wählen.
Drücken Sie die Minustaste (5) bzw. die Plustaste (11), um die Einstellung innerhalb der Menüpunkte zu wählen.
Um das Menü „Grundeinstellungen“ zu verlassen, drücken Sie die Taste Messung (2).
| Grundeinstellungen |
| Tonsignale Ein | Aus |
| Displaybeleuchtung Ein | Aus |
| Automatisch ein/aus |
| Digitale Libelle Ein | Aus |
| Displayrotation Ein | Aus |
| Aus |
| Permanenter Laserstrahl Ein | Aus |
| Permanenter Laserstrahl |
| Rücken Sie den Laserstrahl nicht auf Personen oder Tiere undblicken Sie nicht selbst in den Laserstrahl, auch nicht aus großerer Entfernung. |
| Der Laserstrahl bleibt in dieser Einstellung auch zwischen den Messungen eingeschaltet, zumessen ist nur ein einmaliges kurz desrückenden Taste Messen (2)notwendig. |
| Messfunktionen |
| Einfache Längenmessung |
| Drücken Sie für Längenmessungen die Taste (12) so oft, bis im Display die Anzeige für Längenmessung lerscheint. |
| 4873m | Drücken Sie zum Einschalten des Lasers und zumessen jeweilsomal kurz auf die Taste Messen (2).Der Messwert wird in der Ergebniszeile (c) an-gezeigt.Beimheren Längenmessungen hintereinander werden die Ergebnisse der letzten Messungen in den Messwertzeilen (a) angezeigt. |
Flächenmessung
Drücken Sie für Flächenmessungen die Taste (12) so oft, bis im Display die Anzeige für Flächenmessung erscheint. Messen Sie anschließend Breite und Länge nacheinander wie bei einer Längenmessung. Zwischen den beiden Messungen bleibt der Laserstrahl eingeschaltet.
Nach Abschluss der zweiten Messung wird die Fläche automatisch errechnet und in der Ergebniszeile (c) angezeigt. Die Einzelmesswerte stehen in den Messwertzeilen (a).
Volumenmessung
Drücken Sie für Volumenmessungen die Taste (12) so oft, bis im Display die Anzeige für Volumenmessung erscheint.
Messen Sie anschließend Breite, Länge und Tiefe nacheinander wie bei einer Längenmessung. Zwischen den drei Messungen bleibt der Laserstrahl eingeschaltet.
Nach Abschluss der dritten Messung wird das Volumen automatisch errechnet und in der Ergebniszeile (c) angezeigt. Die Einzelmesswerte stehen in den Messwertzeilen (a).
Werte über 999 999 m³ können nicht angezeigt werden, im Display erscheint "ERROR". Teilen Sie das zu messende Volumen in Einzelmessungen auf, deren Werte Sie separat berechnen und dann zusammenfassen.
Dauermessung/Minimum-/Maximummessung (siehe Bild B)
Bei der Dauermessung kann das Messwerkzeug relativ zum Ziel bewegt werden, wobei der Messwert ca. alle 0,5 s aktualisiert wird. Sie können sich z. B. von einer Wand bis zum gewünschten Abstand entfernen, die aktuelle Entfernung ist stets ablesbar.
Für Dauermessungen drücken Sie die Taste Funktionswechsel (4), bis im Display die Anzeige für Dauermessung erscheint. Drücken Sie zum Start der Dauermessung die Taste Messen (2).
Die Minimummessung dient zum Ermitteln der kürzesten Entfernung von einem festen Bezugspunkt aus. Sie hilft z.B. bei der Ermittlung von Senkrechten oder Waagerechten. Die Maximummessung dient zum Ermitteln der größten Entfernung von einem festen Bezugspunkt aus. Sie hilft z.B. bei der Ermittlung von Diagonalen.
In der Ergebniszeile (c) wird der aktuelle Messwert angezeigt. In den Messwertzeilen (a) erscheinen der maximale ("max") und der minimale ("min") Messwert. Er wird immer dann
überschrieben, wenn der aktuelle Längenmesswert kleiner bzw. größer als der bisherige Minimal- bzw. Maximalwert ist. Durch Drücken der Speicher-Löschtaste (8) werden die bisherigen Minimal- bzw. Maximalwerte gelöscht.
Durch Drücken der Taste Messen (2) beenden Sie die Dauermessung. Der letzte Messwert wird in der Ergebniszeile (c) angezeigt. Erneutes Drücken der Taste Messen (2) startet die Dauermessung von Neuem.
Die Dauermessung schaltet nach 5 min automatisch ab. Der letzte Messwert bleibt in der Ergebniszeile (c) angezeigt.
Indirekte Entfernungsmessung
Die indirekte Entfernungsmessung dient zum Ermitteln von Entfernungen, die nicht direkt zu messen sind, weil ein Hindernis den Strahlengang behindern würde oder keine Zielfläche als Reflektor zur Verfügung steht. Dieses Messverfahren kann nur in vertikaler Richtung eingesetzt werden. Jede Abweichung in horizontaler Richtung führt zu Messfehlern. Zwischen den Einzelmessungen bleibt der Laserstrahl eingeschaltet.
Für die indirekte Entfernungsmessung stehen drei Messfunktionen zur Verfügung, mit denen jeweils unterschiedliche Strecken ermittelt werden können.
a) Indirekte Höhenmessung (siehe Bild C)
Drücken Sie die Taste Funktionswechsel (4) so oft, bis im Display die Anzeige für die indirekte Höhenmessung erscheint.
Achten Sie darauf, dass das Messwerkzeug auf der gleichen Höhe ist wie der untere Messpunkt. Kippen Sie dann das Messwerkzeug um die Bezugsebene und messen Sie wie bei einer Längenmessung die Strecke (1).
Nach Abschluss der Messung wird das Ergebnis für die gesuchte Strecke „X" in der Ergebniszeile (c) angezeigt. Die Messwerte für die Strecke „1" und den Winkel „α" stehen in den Messwertzeilen (a).
b) Doppelte indirekte Höhenmessung (siehe Bild D)
Drücken Sie die Taste Funktionswechsel (4) so oft, bis im Display die Anzeige für die doppelte indirekte Höhenmessung erscheint.
Messen Sie wie bei einer Längenmessung die Strecken „1" und „2" in dieser Reihenfolge.
Nach Abschluss der Messung wird das Ergebnis für die gesuchte Strecke in der Ergebniszeile (c) angezeigt. Die Messwerte für die Strecken „1", „2" und den Winkel „α" stehen in den Messwertzeilen (a).
Achten Sie darauf, dass die Bezugsebene der Messung (z. B. Hinterkante des Messwerkzeugs) bei allen Einzelmessungen innerhalb eines Messvorgangs an exakt der gleichen Stelle bleibt.
c) Indirekte Längenmessung (siehe Bild E)
Drücken Sie die Taste Funktionswechsel (4) so oft, bis im Display die Anzeige für die indirekte Längenmessung erscheint.
Achten Sie darauf, dass das Messwerkzeug auf der gleichen Höhe ist wie der gesuchte Messpunkt. Kippen Sie dann das Messwerkzeug um die Bezugsebene und messen Sie wie bei einer Längenmessung die Strecke „1".
Nach Abschluss der Messung wird das Ergebnis für die gesuchte Strecke in der Ergebniszeile (c) angezeigt. Die Messwerte für die
Strecke „1" und den Winkel „α" stehen in den Messwertzeilen (a).
Wandflächenmessung (siehe Bild F)
Die Wandflächenmessung dient dazu, die Summe mehrerer Einzelflächen mit einer gemeinsamen Höhe zu ermitteln. Im abgebildeten Beispiel soll die Gesamtfläche mehrerer Wände ermittelt werden, die die gleiche Raumhöhe A, aber unterschiedliche Längen B haben.
Drücken Sie für Wandflächenmessungen die Taste Funktionswechsel (4) so oft, bis im Display die Anzeige für Wandflächenmessung erscheint.
Messen Sie die Raumhöhe A wie bei einer Längenmessung. Der Messwert wird in der oberen Messwertzeile (a) angezeigt. Der Laser bleibt eingeschaltet.
Messen Sie danach die Länge B1 der ersten Wand. Die Fläche wird automatisch berechnet und in der Ergebniszeile (c) angezeigt. Der letzte Längenmesswert steht in der mittleren Messwertzeile (a). Der Laser bleibt eingeschaltet.
tet.
Messen Sie nun die Länge B2 der zweiten Wand. Der in der mittleren Messwertzeile (a) angezeigte Einzelmesswert wird zur Länge B1 addiert. Die Summe der beiden Längen ("sum", angezeigt in der unteren Messwertzeile (a)) wird mit der gespeicherten Höhe A multipliziert. Der Gesamtflächenwert wird in der Ergebniszeile (c) angezeigt. Sie können beliebig viele weitere Längen Bx messen, die automatisch addiert und mit der Höhe A multipliziert werden. Voraussetzung für eine korrekte Flächenberechnung ist, dass die erste gemessene Länge (im Beispiel die Raumhöhe A) für alle Teilflächen identisch ist.
Die Länge (a) wird mit der gespeicherten Höhe A multipliziert. Der Gesamtflächenwert wird in der Ergebniszeile (c) angezeigt. Sie können beliebig viele weitere Längen B× messen, die automatisch addiert und mit der Höhe A multipliziert werden. Voraussetzung für eine korrekte Flächenberechnung ist, dass die zuerst gemessene Länge (im Beispiel die Raumhöhe A) für alle Teilflächen identisch ist.
Drücken Sie die Taste Neigungsmessung (3). Im Display erscheint die Anzeige für die Neigungsmessung. Als Bezugsebene dient die Rückseite des Messwerkzeugs. Durch nochmaliges Drücken der Taste Neigungsmessung (3) werden die Seitenflächen des Messwerkzeugs als Bezugsebene genutzt und die Displayansicht um 90° gedreht dargestellt.
Drucken Sie die Taste Neigungsmessung (3). Im Display erscheint die Anzeige für die Neigungsmessung. Als Bezugsebene dient die Rückseite des Messwerkzeugs. Durch nochmaliges Drücken der Taste Neigungsmessung (3) werden die Seitenflächen des Messwerkzeugs als Bezugsebene genutzt und die Displayansicht um 90° gedreht dargestellt.
Drücken Sie die Taste Messen (2), um den Messwert zu fixieren und in den Messwertspeicher zu übernehmen. Durch nochmaliges Drücken auf die Taste Messen (2) wird die Messung fortgesetzt.
Blinkt die Anzeige während des Messvorgangs, wurde das Messwerkzeug zu stark seitlich gekippt.
Haben Sie in den Grundeinstellungen die Funktion „Digitale Libelle“ eingeschaltet, wird der Neigungswert auch in den anderen Messfunktionen in Zeile (d) des Displays (1) angezeigt.
Die Timerfunktion hilft z.B. wenn Bewegungen des Messwerkzeugs während der Messung verhindert werden sollen. Halten Sie für die Timerfunktion die Taste (6) gedrückt, bis im Display die Anzeige erscheint.
Die Timerfunktion hilft z.B., wenn Bewegungen des Messwerkzeugs während der Messung verhindert werden sollen. Halten Sie für die Timerfunktion die Taste (6) gedrückt, bis im Display die Anzeige erscheint.
In der Messwertzeile (a) wird die Zeitspanne vom Auslösen bis zur Messung angezeigt. Die Zeitspanne kann durch Drücken der Plustaste (11) bzw. der Minustaste (5) zwischen 1 s und 60 s eingestellt werden.
Die Messung erfolgt nach Ablauf der eingestellten Zeitspanne automatisch.
Die Timerfunktion kann auch bei Entfernungsmessungen innerhalb anderer Messfunktionen
(z. B. Flächenmessung) verwendet werden. Addition und Subtraktion von Messergebnissen sowie Dauermessung sind nicht möglich.
Liste der letzten Messwerte
Das Messwerkzeug speichert die letzten 20 Messwerte und deren Berechnungen und zeigt sie in umgekehrter Reihenfolge (den letzten Messwert zuerst) an.
Drücken Sie zum Abrufen der gespeicherten Messungen die Taste (7). Im Display erscheint das Ergebnis der letzten Messung bzw. der Indikator für die Messwertliste (e) und mit Speicherplatz für die Nummerierung der angezeigten
Messungen.
Sind beim erneuten Drücken der Taste (7) keine weiteren Messungen gespeichert, wechselt das Messwerkzeug zurück in die letzte Messfunktion. Zum Verlassen der Messwertliste drücken Sie eine der Tasten für Messfunktionen.
Um den aktuell angezeigten Längenmesswert dauerhaft als Konstante zu speichern, halten Sie die Taste Messwertliste (7) gedrückt, bis im Display „CST" angezeigt wird. Ein Messwertlisteneintrag kann nicht nachträglich als Konstante gespeichert werden.
Um einen Längenmesswert in einer Messfunktion (z. B. Flächenmessung) zu nutzen, drücken Sie die Taste Messwertliste (7), wählen den gewünschten Eintrag und bestätigen durch Drücken auf die Taste Ergebnis (6).
Messwerte löschen
Durch kurzes Drücken der Taste (8) können Sie in allen Messfunktionen den zuletzt ermittelten Einzelmesswert löschen. Durch mehrmaliges kurzes Drücken der Taste werden die Einzelmesswerte in umgekehrter Reihenfolge gelöscht.
Um den aktuell angezeigten Messwertlisteneintrag zu löschen, drücken Sie kurz die Taste (8). Um die gesamte Messwertliste und die Konstante „CST" zu löschen, halten Sie die Taste Messwertliste (7) gedrückt und drücken gleichzeitig kurz die Taste (8).
In der Funktion Wandflächenmessung wird beim ersten kurzen Drücken der Taste (8) der letzte Einzelmesswert gelöscht, beim zweiten Drücken alle Längen Bx beim dritten Drücken die Raumhöhe A.
Messwerte addieren
Um Messwerte zu addieren, führen Sie zuerst eine beliebige Messung durch oder wählen einen Eintrag aus der Messwertliste. Drücken Sie dann die Plustaste (11). Im Display erscheint zur Bestätigung „+“. Führen Sie dann eine zweite Messung durch oder wählen einen weiteren Eintrag aus der Messwertliste.
Drücken Sie zur Abfrage der Summe beider Messungen die Ergebnistaste (6). Die Berechnung wird in den Messwertzeilen (a) angezeigt, die Summe steht in der Ergebniszeile (c).
Nach Berechnung der Summe können zu diesem Ergebnis weitere Messwerte oder Messwertlisten-Einträge addiert werden, wenn vor der Messung jeweils die Plustaste (11) gedrückt wird. Die Addition wird durch Drücken der Ergebnistaste (6) beendet.
Hinweise zur Addition:
- Längen-, Flächen- und Volumenwerte können nicht gemischt addiert werden. Werden z. B. ein Längen- und ein Flächenwert addiert, erscheint beim Drücken der Ergebnistaste (6) kurz „ERROR“ im Display. Danach wechselt das Messwerkzeug in die zuletzt aktive Messfunktion. - Es wird jeweils das Ergebnis einer Messung (z. B. Volumenwert) addiert, bei Dauermessungen der in der Ergebniszeile (c) angezeigte Messwert. Die Addition von Einzelmesswerten aus den Messwertzeilen (a) ist nicht möglich.
Messwerte subtrahieren
Zur Subtraktion von Messwerten drücken Sie die Minustaste (5), im Display erscheint zur Bestätigung „-“. Das weitere Vorgehen ist analog zu „Messwerte addieren“.
Arbeitshinweise
Allgemeine Hinweise
Die Empfangslinse (17) und der Ausgang der Laserstrahlung (16) dürfen bei einer Messung nicht abgedeckt sein. Das Messwerkzeug darf während einer Messung nicht bewegt werden (mit Ausnahme der Funktionen Dauermessung und Neigungsmessung). Legen Sie deshalb das Messwerkzeug möglichst an eine feste Anschlag- oder Auflagelänge an.
Einflüsse auf den Messbereich
Der Messbereich hängt von den Lichtverhältnissen und den Reflexionseigenschaften der Zielfläche ab. Verwenden Sie zur besseren Sichtbarkeit des Laserstrahls bei Arbeiten im Außenbereich und bei starker Sonneneinstrahlung die Laser-Sichtbrille (28) (Zubehör) und die Laser-Zieltafel (29) (Zubehör), oder schatten Sie die Zielfläche ab.
Einflüsse auf das Messergebnis
Aufgrund physikalischer Effekte kann nicht ausgeschlossen werden, dass es beim Messen auf verschiedene Oberflächen zu Fehlmessungen kommt. Dazu zählen:
- transparente Oberflächen (z. B. Glas, Wasser), spiegelnde Oberflächen (z. B. poliertes Metall, Glas), poröse Oberflächen (z. B. Dammmaterialien)
- strukturierte Oberflächen (z. B. Rauputz, Naturstein).
Verwenden Sie gegebenenfalls auf diesen Oberflächen die Laser-Zieltafel (29) (Zubehör).
Fehlmessungen sind außerdem auf schräg anvisierten Zielflächen möglich.
Ebenso können Luftschichten mit entsprechenden Temperaturen oder indirekt empfangene Reflexionen den Messwert beeinflussen.
Genauigkeitsüberprüfung und Kalibrierung der Neigungsmessung (siehe Bild H)
Prüfen Sie regelmäßig die Genauigkeit der Neigungsmessung. Dies erfolgt durch eine Umschlagsmessung. Legen Sie dazu das Messwerkzeug auf einen Tisch und messen Sie die Neigung. Drehen Sie das Messwerkzeug um 180° und messen Sie erneut die Neigung. Die Differenz des angezeigten Betrags darf max. 0,3° betragen.
Bei größeren Abweichungen müssen Sie das Messwerkzeug neu kalibrieren. Halten Sie dazu die Taste Neigungsmessung (3) gedrückt. Folgen Sie den Anweisungen auf dem Display.
Genauigkeitsüberprüfung der Entfernungsmessung
Sie können die Genauigkeit des Messwerkzeugs wie folgt überprüfen:
Wählen Sie eine auf Dauer unveränderliche Messstrecke von ca. 1 bis 10 m Länge, deren Länge Ihnen exakt bekannt ist (z. B. Raumbreite, Türöffnung). Die Messstrecke muss im Innenraum liegen, die Zielfläche der Messung glatt und gut reflektierend sein.
- Messen Sie die Strecke 10-mal nacheinander.
Die Abweichung der Einzelmessungen vom Mittelwert darf maximal ± 2mm betragen. Protokollieren Sie die Messungen, um zu einem späteren Zeitpunkt die Genauigkeit vergleichen zu können.
Arbeiten mit dem Stativ (Zubehör)
Die Verwendung eines Stativs ist bei größeren Entfernungen notwendig. Setzen Sie das Messwerkzeug mit dem 1/4"-Gewinde (19) auf die Schnellwechselplatte des Stativs (27) oder eines handelsüblichen Fotostativs auf. Schrauben Sie es mit der Feststellschraube der Schnellwechselplatte fest.
Stellen Sie die Bezugsebene für Messungen mit Stativ durch Drücken der Taste (10) entsprechend ein (Bezugsebene Gewinde).
Arbeiten mit der Messchiene (siehe Bilder I-K)
Die Messschiene (25) kann für ein genaueres Ergebnis der Neigungsmessung genutzt werden. Entfernungsmessungen sind mit der Messschiene nicht möglich.
Legen Sie das Messwerkzeug wie abgebildet in die Messschiene (25) ein und verriegeln Sie das Messwerkzeug mit dem Verriegelungshebel (26). Drücken Sie die Taste (2), um die Betriebsart „Messschiene“ zu aktivieren.
Prüfen Sie regelmäßig die Genauigkeit der Neigungsmessung durch eine Umschlagsmessung oder die Libellen an der Messschiene.
Bei größeren Abweichungen müssen Sie das Messwerkzeug neu kalibrieren. Halten Sie dazu die Taste Neigungsmessung (3) gedrückt. Folgen Sie den Anweisungen auf dem Display.
Zum Beenden der Betriebsart "Messschiene" schalten Sie das Messwerkzeug aus und nehmen Sie es aus der Messchiene heraus.
Fehler-Ursachen und Abhilfe
Ursache Abhilfe
Temperaturwarnung (j) blinkt, Messung nicht möglich
Messwerkzeug ist außerhalb der Betriebstemperatur von -10°C bis +50°C (in der Funktion Dauermessung bis +40°C). Warten Sie, bis das Messwerkzeug die Betriebstemperatur erreicht.
Anzeige "ERROR" im Display
Addition/Subtraktion von Messwerten mit unterschiedlichen Maßeinheiten. Nur Messwerte mit gleichen Maßeinheiten addieren/subtrahieren.
Winkel zwischen Laserstrahl und Ziel ist zu spitz. Winkel zwischen Laserstrahl und Ziel vergrößern.
Zielfläche reflektiert zu stark (z. B. Spiegel) bzw. zu schwach (z. B. schwarzer Stoff), oder Umgebungslicht ist zu stark. Laser-Zieltafel (29) (Zubehör) verwenden.
Ausgang Laserstrahlung (16) bzw. Empfangslinse (17) sind beschlagen (z. B. durch schnellen Temperaturwechsel). Mit weichem Tuch Ausgang Laserstrahlung (16) bzw. Empfangslinse (17) trockenreiben.
Berechneter Wert ist größer als 999 999 m/m²/m³. Berechnung in Zwischenschritte aufteilen.
Anzeige ">60°" oder "<-60°" im Display.
Der Neigungsmessbereich für die Messfunktion bzw. Bezugsebene wurde überschritten. Führen Sie die Messung innerhalb des spezifizierten Bereichs durch.
Anzeige „CAL“ und Anzeige „ERROR“ im Display.
Die Kalibrierung der Neigungsmessung wurde nicht in der korrekten Reihenfolge oder in den korrekten Positionen durchgeführt. Wiederholen Sie die Kalibrierung gemäß den Anweisungen auf dem Display und in der Betriebsanleitung.
Die für die Kalibrierung verwendeten Flächen waren nicht genau in der Waagrechten oder Senkrechten ausgerichtet. Wiederholen Sie die Kalibrierung auf einer waagrechten bzw. senkrechten Fläche und prüfen Sie die Flächen ggf. vorher mittels einer Wasserwaage.
Das Messwerkzeug wurde beim Drücken der Taste bewegt bzw. gekippt. Wiederholen Sie die Kalibrierung und halten Sie das Messwerkzeug während des Drückens der Taste ruhig auf der Fläche.
Akku-Ladezustandsanzeige (g), Temperaturwarnung (j) und Anzeige „ERROR“ im Display.
Ursache Abhilfe
| Temperatur des Messwerk-zeuges außerhalb des zulässigen Ladetemperaturbereichs | Warten Sie ab, bis der Ladetemperaturbereich erreicht ist. |
Akku-Ladezustandsanzeige (g) und Anzeige „ERROR“ im Display.
| Akku-Ladespannung nicht korrekt | Überprüfen Sie, ob die Steckverbindung korrekt hergestellt ist und das Micro-USB-Kabel ordnungsgemäß Funktioniert. Bei blinkendem Gerätesymbol ist der Akku defekt und muss durch den Bosch-Kundendienst ausgewechselt werden. |
Akku-Ladezustandsanzeige (g) und Uhrensymbol (f) im Display.
| Deutlich verlangerte Lade-zeit, da der Ladestrom zu niedrig ist. | Benutzen Sie ausschließlich das Original Bosch Micro-kabel. |
Messergebnis unplausibel.
| Zielfläche reflektiert nicht
eindeutig (z. B. Wasser,
Glas). | Zielfläche abdecken |
| Ausgang Laserstrahlung (16) | Ausgang Laserstrahlung (16) |
| bzw. Empfangslinse (17) ist | bzw. Empfangslinse (17) |
| verdeckt. | freihalten |
| Falsche Bezugsbebene einge- stellt | Bezugsebene passend zur- messung wahren |
| Hindernis im Verlauf des La- serstrahls | Laserpunkt muss kompletti-
auf Zielflächte liegen. |
Die Anzeige bleibt unverändert oder das Messwerkzeug reagiert unerwartet auf Tastendruck
| Fehler in der Software Drücken Sie gemeinschaftig die Taste Messen (2) und die Speicher-Löschtaste / Ein-Aus-Taste (8) um die Soft-ware zurückzusetzen. |
Das Messwerkzeug überwacht die korrekte Funktion bei jeder Messung. Wird ein Defekt festgestellt, zeigt das Display nur noch das nebenstehende Symbol. In diesem Fall, oder wenn die oben genannten Abhilfemaßnahmen einen
Fehler nicht beseitigen können, führen Sie das Messwerkzeug über Ihren Händler dem Bosch-Kundendienst zu.
Wartung und Service
Wartung und Reinigung
Lagern und transportieren Sie das Messwerkzeug nur in der mitgelieferten Schutztasche.
Halten Sie das Messwerkzeug stets sauber.
Tauchen Sie das Messwerkzeug nicht ins Wasser oder andere Flüssigkeiten.
Wischen Sie Verschmutzungen mit einem feuchten, weichen Tuch ab. Verwenden Sie keine Reinigungs- oder Lösemittel.
Pflegen Sie insbesondere die Empfangslinse (17) mit der gleichen Sorgfalt, mit der Brille oder Linse eines Fotoapparats behandelt werden müssen.
Senden Sie im Reparaturfall das Messwerkzeug in der Schutztasche (24) ein.
Kundendienst und Anwendungsberatung
Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com
Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör. www.powertool-portal.de, das Internetportal für Handwerker und Heimwerker.
Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Produkts an.
Deutschland
Robert Bosch Power Tools GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld - Willershausen
Unter www.bosch-pt.de können Sie online Ersatzteile bestellen oder Reparaturen anmelden.
Kundendienst: Tel.: (0711) 40040460
Fax: (0711) 40040461
E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com
Anwendungsberatung:
Tel.: (0711) 40040460
Fax: (0711) 40040462
E-Mail: kundenberatung ew@de.bosch.com
Österreich
Unter www.bosch-pt.at können Sie online Ersatzteile bestellen.
Tel.: (01) 797222010
Fax: (01) 797222011
E-Mail: service.elektrowerkzeuge@at.bosch.com
Luxemburg
Tel.: +32 25880589
Fax: +32 25880595
E-Mail: outillage.geredschap@be.bosch.com
Schweiz
Unter www.bosch-pt.com/ch/de können Sie online Ersatzteile bestellen.
Tel.: (044) 8471511
Fax: (044) 8471551
E-Mail: Aftersaleservice@de.bosch.com
Transport
Die enthaltenen Li-Ionen-Akkus unterliegen den Anforderungen des Gefahrgutrechts. Die Akkus können durch den Benutzer transportiert werden.
nutzer ohne weitere Auflagen auf der Straße transportiert werden.
Beim Versand durch Dritte (z.B.: Lufttransport oder Spedition) sind besondere Anforderungen an Verpackung und Kennzeichnung zu beachten. Hier muss bei der Vorbereitung des Versandstückes ein Gefahrgut-Experte hinzugezogen werden.
Entsorgung
Messwerkzeuge, Ladegeräte, Akkus, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.
Werfen Sie Messwerkzeuge, Ladegeräte und Akkus nicht in den Hausmüll!
Nur für EU-Länder:
Gemäß der europäischen Richtlinie 2012/19/EU müssen nicht mehr gebrauchsfähige Messwerkzeuge und Ladegeräte und gemäß der europäischen Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführt werden.
Akkus/Batterien:
Li-Ion:
Bitte beachten Sie die Hinweise im Abschnitt Transport (siehe „Transport“, Seite 17).
Integrierte Akkus dürfen zur Entsorgung nur von Fachpersonal entnommen werden. Durch das Öffnen der Gehäuseschale kann das Messwerkzeug zerstört werden.
Um den Akku aus dem Messwerkzeug zu entnehmen, betätigen Sie das Messwerkzeug so lange, bis der Akku vollständig entladen ist. Drehen Sie die Schrauben am Gehäuse heraus und nehmen Sie die Gehäuseschale ab, um den Akku zu entnehmen. Um einen Kurzschluss zu verhindern, trennen Sie die Anschlüsse am Akku einzeln nacheinander und isolieren Sie anschließend die Pole. Auch bei vollständiger Entladung ist noch eine Restkapazität im Akku enthalten, die im Kurzschlussfall freigesetzt werden kann.
Englisch
Sicherheitshinweise
Abbildungskomponenten
Der Laserstrahl bleibt zwischen den einzelnen Messungen eingeschaltet.
Zum Ausschalten des Messwerkzeugs haben Sie folgende Möglichkeiten:
Liste der Messwerte
Tel.: +420 519 305700
Fax: +420 519 305705
E-Mail: servis.naradi@cz.bosch.com
www.bosch-pt.cz
Transport
Hinweise zur Wartung
Es wird empfohlen, das Werkzeug nach jedem Gebrauch zu reinigen.
Lagerung
- An einem trockenen Ort lagern. Vor Wärmequellen und direkter Sonneneinstrahlung schützen.
- Bei der Lagerung sollten extreme Temperaturschwankungen vermieden werden. Wenn das Werkzeug in einer Kühltasche oder Kunststofftasche geliefert wird, empfiehlt es sich, das Werkzeug in dieser Schutzhülle aufzubewahren.
- Befolgen Sie die Anforderungen an die Lagerbedingungen gemäß GOST 15150 (Bedingung 1).
Transport
Jegliche mechanische Einwirkungen auf die Verpackung während des Transports sind strengstens untersagt – beim Be- und Entladen darf kein Gerät verwendet werden, das die Verpackung erfasst. Detaillierte Anforderungen an die Transportbedingungen finden Sie in GOST 15150 (Bedingung 5).
Sicherheitshinweise
Um einen sicheren und zuverlässigen Betrieb des Messgeräts zu gewährleisten, müssen alle Anweisungen gelesen und befolgt werden.
Die Verwendung des Messgeräts, die nicht den vorliegenden Anweisungen entspricht, kann zu Schäden an den integrierten Schutzmechanismen führen. Ändern Sie niemals die Warnschilder am Messgerät, bis zur Unkenntlichkeit. Bewahren Sie diese Anweisungen gut auf.
Diese Anweisungen sind zusammen mit dem Messgerät zu übergeben.
Vorsicht – Die Verwendung von Werkzeugen für Wartung, Illustration oder Reparatur, die hier nicht aufgeführt sind, kann zu gefährlicher Strahlung führen.
Das Messgerät ist mit einem Warnschild versehen (auf der Seite mit der Abbildung des Messgeräts unter Nummer (20) gezeigt).
Wenn der Text des Warnschilds nicht in Ihrer Landessprache ist, bringen Sie vor der ersten Inbetriebnahme das mitgelieferte Schild in Ihrer Landessprache an, das im Lieferumfang enthalten ist.
Allgemeine Sicherheitshinweise
Das Gerät enthält einen Laser der Klasse 2. Beachten Sie die folgenden Warnhinweise:
- Nicht in den Strahl blicken. - Nicht in den Strahl blicken. - Laserstrahl nicht auf Personen richten. - Laserstrahl nicht auf Personen richten.
Das Gerät ist mit einem Laser-Warnschild (29) gekennzeichnet (siehe Abbildung).
Die folgenden Sicherheitshinweise sind ebenfalls zu beachten.
Tel.: +40 21 405 7541
Fax: +40 21 233 1313
E-Mail: BoschServiceCenter@ro.bosch.com
www.bosch-pt.ro
Moldau
RIALTO-STUDIO S.R.L.
Piata Cantemir 1, etajul 3, Centrul commercial TOPAZ
2069 Chisinau
Tel.: +373 22 840050/840054
Fax: +373 22 840049
E-Mail: info@rialto.md
Transport
Die integrierten Li-Ionen-Akkus entsprechen den Anforderungen der Gesetzgebung für den Transport gefährlicher Güter. Die Akkus können vom Benutzer ohne Einschränkungen auf der Straße transportiert werden.
Pro Servis NS d.o.o.
Temerinski put 17
21000 Novi Sad
Tel./Fax: +38121419-546
E-Mail: office@proservis.rs
www.proservis.rs
Bosnien
Elektro-Servis VI. Mehmed Nalić
Dzemala Bijedica bb
71000 Sarajevo
Tel./Fax: +387 33454089
E-Mail: bosch@bih.net.ca
Transport
Lithium-Ionen-Akkus unterliegen den Anforderungen des Gefahrgutrechts. Der Benutzer kann die Akkus ohne weitere Verpackung auf der Straße transportieren.
Beim Versand über Dritte (z. B. Lufttransport oder Spedition) müssen besondere Anforderungen an Verpackung und Kennzeichnung beachtet werden. In diesem Fall muss bei der Vorbereitung des Versandpakets ein Gefahrgutexperte hinzugezogen werden.
Entsorgung
Messgeräte, Ladegeräte, Akkus, Zubehör und Verpackungen sollten einer umweltgerechten Wiederverwertung zugeführt werden.
Werfen Sie Messgeräte, Ladegeräte und Akkus nicht in den Hausmüll!
Nur für EU-Länder:
Gemäß der europäischen Richtlinie 2012/19/EU müssen nicht mehr verwendbare Messgeräte und Ladegeräte und gemäß der europäischen Richtlinie 2006/66/EG defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.
Akkus/Batterien:
Li-Ionen:
Beachten Sie bitte die Hinweise im Abschnitt „Transport“ (siehe „Transport“, Seite 259).
Integrierte Akkus dürfen nur von Fachpersonal zur Entsorgung entfernt werden. Durch das Öffnen des Gehäuses können Sie das Messgerät beschädigen.
Um den Akku aus dem Messgerät zu entnehmen, halten Sie das Messgerät eingeschaltet, bis der Akku vollständig entladen ist. Entfernen Sie die Schrauben am Gehäuse und nehmen Sie die Gehäuseabdeckung ab, um den Akku zu entnehmen. Um einen Kurzschluss zu vermeiden, trennen Sie die Anschlüsse am Akku einzeln nacheinander und isolieren Sie dann die Pole. Auch bei vollständiger Entladung kann im Akku noch Restkapazität vorhanden sein, die bei einem Kurzschluss freigesetzt werden kann.
Slowenisch
Sicherheitswarnungen
Lesen und beachten Sie alle Anweisungen, um eine sichere und zuverlässige Verwendung des Messgeräts zu gewährleisten. Wenn
E-Mail: RBKN-bsc@hr.bosch.com
www.bosch.hr
Bosnien
Elektro-Servis VI. Mehmed Nalic
Dzemala Bijedica bb
71000 Sarajevo
Tel./Fax: +387 33454089
E-Mail: bosch@bih.net.ba
Transport
Lithium-Ionen-Akkus unterliegen dem Gesetz über den Transport gefährlicher Güter. Der Benutzer kann die Akkus ohne weitere Bedingungen auf der Straße transportieren.
Wenn der Transport durch Dritte erfolgt (z.B. Lufttransport oder Spedition), sind besondere Anforderungen an Verpackung und Kennzeichnung zu beachten. Bei der Vorbereitung solcher Sendungen für den Transport sollte man sich vorher mit einem Fachmann für Gefahrguttransport beraten.
Entsorgung
Messwerkzeuge, Ladegeräte, Akkus, Zubehör und Verpackung sollten einer umweltgerechten Wiederverwertung zugeführt werden.
Werfen Sie Messwerkzeuge, Ladegeräte und Akkus nicht in den Hausmüll!
Nur für EU-Länder:
Gemäß der europäischen Richtlinie 2012/19/EU müssen nicht mehr gebrauchsfähige Messwerkzeuge und Ladegeräte und gemäß der europäischen Richtlinie 2006/66/EG defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.
C
315
Die Abbildung zeigt ein Beispiel für die Anordnung der Teile. (a) zeigt die Vorderansicht, (b) die Seitenansicht und (c) die Draufsicht.
Die Abbildung zeigt die Abmessungen und die Position der Bohrungen.
Summe ( )
Die Abbildung zeigt die Anordnung der Teile.
Die Teile sind gemäß der Zeichnung zu montieren.
Die Abbildung zeigt die Einzelteile in der Reihenfolge der Montage. (A) zeigt die Vorderansicht, (B) die Seitenansicht.
G (siehe Abbildung) Teil J
(3) Teil J, Schnitt A-A, alle Maße in mm
3) Die Teile sind gemäß der Zeichnung zu fertigen. Toleranzen nach DIN ISO 2768-mK.
12. Abbildung 1: Vorderansicht. 2. Abbildung 2: Seitenansicht. (3) Teil 10, Schnitt
Maß 100.100.100.100.100.100.100.100.100.100.100.100.100.100.100.100.100.100.100.100.100.100.100.100.100.100
Teil 150
