ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ APZ 600-270 Airpress

GR Πρέπει να φοράτε προστατευτικά μέσα ακοής, όρασης και αναπνοής.

GR Προσοχή, θερμές επιφάνειες.

Διαβάστε προσεκτικά αυτό το εγχειρίδιο συντήρησης και σέρβις σε όλα τα μέρη του πριν χρησιμοποιήσετε το φορτηγό. Αυτό το μηχάνημα έχει δοκιμαστεί σύμφωνα με την οδηγία για τα μηχανήματα και τις περατέρω αλλαγές και ενσωματώσεις. Βλ. Δήλωση συμμόρφωσης.

Η εταιρεία μας σας ευχαριστεί που επιλέξετα ένα από τα προϊόντα μας και σας προσκαλεί να διαβάσετε προσεκτικά αυτό το εγχειρίδιο συντήρησης και επισκευής, όπου θα βρείτε όλες τις απαραιήτες πληροφορίες για τη σωστή χρηση του μηχανήματος. Παρακαλείστε να ακολουθήσετε τις οδηγίες του παρέχονται στο παρόν και να διαβάσετε προσεκτικά αυτό το εγχειρίδιο σε όλα τα μέρη του. Παρακαλείστε επίσης να φιλάξετε αυτό το εγχειρίδιο σε ασφαλές μέρος και να το διατηρήσετε σε άριστη κατάσταση. Διατηρούμε το δικαιώμα να τροποποιήσουμε το περιεχόμενό του χωρις προσειβοπίσηη, προκειμένου να συμπεριλάβουμε παραλλayες και βελτιώσει. Απαγορεύεται αυστηρά η αναπαραγωγή ή μετάφραση του παρόντος εγχειρίδιου χωρις προηγούμενη εἰσοποίπη του ιδιοκήτη.

ΕΓΓΥΗΣΗ

Η ευθύνη της εγγύπης καθορίζεται από τους ισχύνοτες γενικούς όρους. Η παρούσα εγγύπη παρέχει στον αγοραστή το δικαιώμα μόνο για την αντικατάσταση ελατωματικών εξαρτημάτων. Οατόσο, η εγγύπη ενδι χύσει εάν αποδειχθεί ότι η μηχανή έχει χρησιμοποιηθεί ακατάλληλα ή έχει παραβιαστεί από άτομα που δεν έχουν εξουσιοδοτηθεί από εμάς ή σε κάθε περίπτωση έχει χρησιμοποιηθεί με τεχνικα εξαρτηματα που δεν είναι συμβατά.

ΣΥΜΒΟΛΑ ΑΣΦΑΛΕΙΑΣ

Παρακάτω θα βρείτε μια σύντομη επεξήγηση με την ένδειξη της συμβολογίας που χρησιμαποιείται.

ΚΙΝΔΥΝΟΣ: εφιστά την προσοχή του χειριστή σε καταστάσεις που μπορούν να θέσουν σε κίνδυνο την ασφάλεια των ατόμων, προκαλώντας τραυματισμούς ή κίνδυνο θανάτου.

ΠΡΟΣΟΧΗ: συνιστά την προσοχή σε καταστάσεις και προβλήματα που αφορούν την αποδοτικότητα του μηχανήματος, τα οποία δεν θέτουν σε κίνδυνο την ασφάλεια των ατόμων.

ΣΗΜΑΝΤΙΚΟ: συνιστά την προσοχή σε σημαντικές γενικές πληροφορίες που δεν θέτουν σε κίνδυνο ούτε την ασφάλεια των ατόμων ούτε τη σωστή λειπουργία του μηχανήματος.

1. ΕΙΣΑΓΩΓΗ

Αυτό το εγχειρίδιο χρήσης και συντήρησης αναφέρεται στο μηχάνημα και στη σειρά μηχανημάτων που αναφέρονται στο περίβλημα. Αποτελεί τον οδηγό σας για την εγκατάσταση, τη χρήση και τη συντήρηση του συμπιεστή που έχετε αγοράσει.

Το εγχειρίδιο χρήσης και συντήρησης πρέπει να φυλάσσεται πάντα σε ασφαλές και εύκολα προσβάσιμο μέρος. Το εγχειρίδιο αποτελεί αναπόσπαστο μέρος του συμπιεστή.

1.1. ΠΑΡΑΛΑΒΗ ΤΩΝ ΕΓΓΡΑΦΩΝ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ

Κατά την παράδοση του μηχανήματος (εντός της ΕΕ), θα λάβετε:

- Εγχειρίδιο χρήσης και συντήρησης.

• Σήμα συμμόρφωσης CE στο μηχάνημα.

• Δήλωση συμμόρφωσης CE.

Κατά την παράδοση του μηχανήματος, ελέγξτε ότι το προϊόν είναι άθικτο και ότι όλα είναι σύμφωνα με τη σύμβαση.

Απορρίψτε το πιθανό υλικό συσκευασίας σύμφωνα με την ισχύουσα νομοθεσία.

1.2. ΠΕΔΙΟ ΕΦΑΡΜΟΓΗΣ

Ο συμπιεστής με εναλλασσόμενη ομάδα εμβόλων έχει σχεδιαστεί και κατασκευαστεί αποκλειστικά για την παραγωγή πεπιεσμένου αέρα.

Μην χρησιμοποιείτε τη μηχανή για σκοπούς διαφορετικούς από αυτούς για τους οποίους έχει σχεδιαστεί.

1.3. ΠΕΡΙΓΡΑΦΗ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ

Η μηχανή που περιγράφεται σε αυτό το βιβλίο σέρβις και συντήρησης είναι ένας συμπιεστής με εναλλασσόμενη ομάδα εμβόλων και με ιμάντα μετάδοσης κίνησης. Υπάρχουν διάφορες εκδόσεις: με ή χωρίς δεξαμενή αέρα, με ή χωρίς ξηραντήρα.

1.4. ΤΑΥΤΟΠΟΙΗΣΗ

Για την αναγνώριση του μηχανήματος κατά την παραγγελία ανταλλακτικών ή την παροχή βοήθειας, είναι πάντα απαραίτητο να ανατρέχετε στα στοιχεία του μηχανήματος που αναγράφονται στην πινακίδα με τη σήμανση ΡΕ, η οποία βρίσκεται στον συμπιεστή.

2. ΘΕΣΗ ΤΩΝ ΧΕΙΡΙΣΤΗΡΙΩΝ ΛΕΙΤΟΥΡΓΙΑΣ ΚΑΙ ΤΩΝ ΕΞΑΡΤΗΜΑΤΩΝ

Το παρακάτω σχήμα απεικονίζει τη μηχανή και τα κύρια μέρη από τα οποία αποτελείται.

1 Δεξαμενή αέρα
2 Ηλεκτρικός κινητήρας
3 Κεφαλή συμπιεστή
4 Βαλβίδα συγκράτησης
5 Δεξαμενή λαδιού
6 Σταμάτημα έκτακτης ανάγκης
7 Φίλτρο αέρα
8 Нлектрико оуотнца
9 Μετρητής ωρών

10 Мавóметро
11 Στεγνωτήριο
12 Περίβλημα
13 Ιμάντες
14 Τροχαλία
15 Τροχαλία
16 Ηλεκτρικός ανεμιστήρας
17 Mavómetro

3. ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ

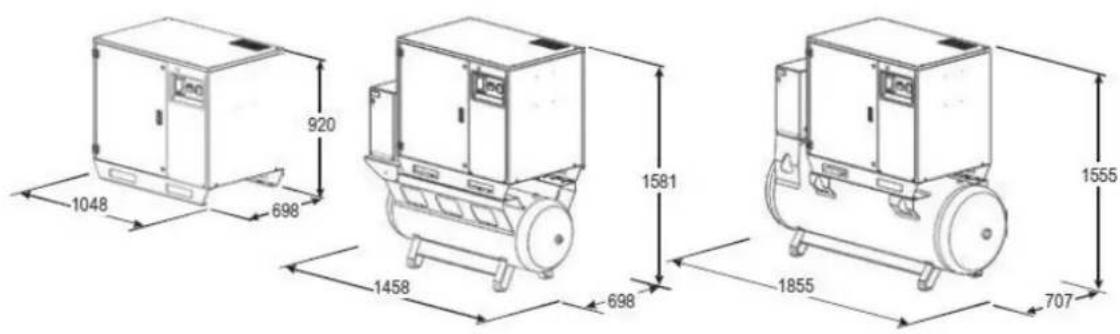

3.1. ΔΙΑΣΤΑΣΕΙΣ ΜΗΧΑΝΗΜΑΤΟΣ

1048 920 698 1581 1458 698 1855 707 1555

3.2. ΕΚΔΟΣΗ ΜΕ ΔΕΞΑΜΕΝΗ ΑΕΡΑ

SKU

ΣΥΜΠΡΕΣΤ

ΔΕΞΑΜΕΝΗ

ΕΠΙΠΛΕΟΝ

ΚΥΛΙΝΔΡΟΣ

ΠΙΕΣΗ

KINHTHPAΣ

ΤΑΣΗ

	34351-270 34651-270S
TYPE APZ600-270 APZ900-270S
litres 270 L 270 L
CIL 2B 2B
L/min 650 890
CFM 23 30
m3/h 39 49,8
bar 10 10
pei 143 143
Hp/Cv 5.5 7.5
Kw	4	5.5
V/ph 400/3	400/3

ΣΤΡΟΦΕΣ	RPM 900 1000
ΒΑΡΟΣ	Kg 248 307
ΘΟΡΥΒΟΣ	Lbs 546 677
ΣΤΕγνωτήριο	dB(A) 68 68
	Dryer --
ΔΙΑΣΤΑΣΕΙΣ (cm)	A x B x h (cm) 70 x 154 x 158 70 x 154 x 158

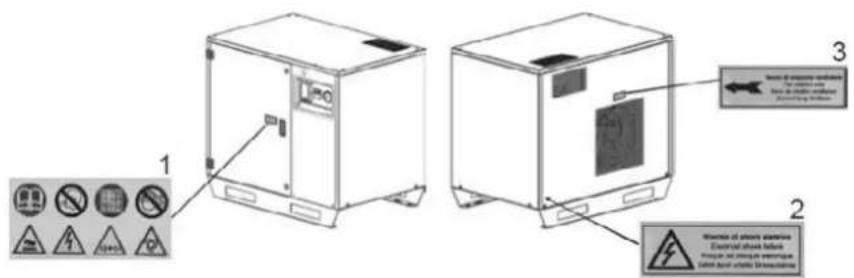

3.3. ΕΤΙΚΕΤΕΣ ΚΑΙ ΕΤΙΚΕΤΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΗΣ ΚΑΙ ΠΛΗΡΟΦΟΡΙΩΝ

1 Γενικές προειδοποιήσεις
2 Κίνδυνος από το ηλεκτρικό σύστημα
3 Κατεύθυνση περιστροφής του κινητήρα

4. ΠΡΟΦΥΛΑΞΕΙΣ ΑΣΦΑΛΕΙΑΣ

Διαβάστε προσεκτικά όλο το εγχειρίδιο πριν χρησιμοποιήσετε τον εμβολοφόρο συμπιεστή.

Σε περίπτωση ανάγκης, καλέστε την τεχνική μας υποστήριξη.

Μην πραγματοποιείτε επισκευές. Εάν οι επισκευές πραγματοποιηθούν από άπειρα άτομα, το επίπεδο ασφάλειας του μηχανήματος ενδέχεται να αλλοιωθεί.

Εκτελέστε όλες τις εργασίες και τα στάδια συντήρησης σύμφωνα με τους ισχύοντες κανονισμούς σχετικά με την υγιεινή και την ασφάλεια στην εργασία.

Για το χειρισμό του συμπιεστή, χρησιμοποιήστε τον κατάλληλο εξοπλισμό, όπως εξηνείται στην ενότητα 7 ΟΔΗΓΙΕΣ ΧΕΙΡΙΣΜΟΥ ΤΟΥ ΣΥΜΠΙΕΣΤΗ.

4.1. KANONE ΕΡΓΑΣΙΑΣ ΤΟΥ ΧΕΙΡΙΣΤΗ

Οι λειτουργίες που περιγράφονται σε αυτή την ενότητα πρέπει να λαμβάνονται υπόψη κατά τη χρήση του συμπιεστή.

Φοράτε πάντα ατομικά μέσα προστασίας, σύμφωνα με τους ισχύοντες νόμους σχετικά με την υγιεινή και την ασφάλεια των εργαζομένων (συνιστάται η χρήση προστατευτικών γυαλιών). Κατά τη διάρκεια των εργασιών συντήρησης, απορρίψτε προσεκτικά τα πίθανά απόβλητα και ακολουθήστε τους ισχύοντες κανονισμούς.
Οι ετικέτες και οι πινακίδες που βρίσκονται στο μηχάνημα πρέπει να διατηρούνται πάντα ευανάγνωστες.
Μην πραγματοποιείτε επισκευές ή συντήρηση όταν το μηχάνημα είναι συνδεδεμένο με την παροχή ρεύματος.
Μην πλησιάζετε κανένα εξάρτημα του συστήματος με πηγές θερμότητας ή φλόγες.
Μην χρησιμοποιείτε το μηχάνημα για χρήσεις για τις οποίες δεν προορίζεται.
Απαγορεύεται η χρήση πίδακα νερού υπό πίεση (μηχανή πίδακα νερού υψηλής πίεσης) για τον καθαριομό του συμπιεστή.
Σε περίπτωση κατεδάφισης, τηρείτε τους ισχύοντες κανονισμούς της χώρας όπου πραγματοποιείται η εργασία (παρουσία λαδιού).

4.2. KANONIEMOI AΣΦΑΛΕΙΑΣ

Το προσωπικό που επιτρέπεται να εργάζεται με το μηχάνημα πρέπει να είναι ενήλικες και υπεύθυνοι και πρέπει να μελετήσουν το παρόν εγχειρίδιο.

Όταν το μηχάνημα είναι σε λειτουργία, μην αφαιρείτε τα προστατευτικά ασφαλείας και το περίβλημα. Μην αγγίζετε τα κινούμενα μέρη.

Μην αποσυνδέετε το ηλεκτρικό βύσμα τραβώντας το καλώδιο και μην το πατάτε ή το χτυπάτε με βαριά αντικείμενα ή αιχμηρές άκρες.

Μην χειρίζεστε τον συμπιεστή ενώ είναι συνδεδεμένος στο ηλεκτρικό σύστημα ή ενώ η δεξαμενή αέρα βρίσκεται υπό πίεση.

Εάν ο συμπιεστής χρησιμοποιείται με ηλεκτρικές προεκτάσεις, βεβαιωθείτε ότι η σήμανοη της προέκτασης ανταποκρίνεται στην προβλεπόμενη χρήση.

Πριν χρησιμοποιήσετε τον συμπιεστή, ελέγζτε εάν τα προστατευπικά ή άλλα μέρη παρουσιάζουν εξωτερικά ορατές ζημιές. Σε αυτή την περίπτωση, πρέπει να επισκευαστούν ή να αντικατασταβούν από εξειδικευμένο προσωπικό.

Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά. Η χρήση μη γνήσιων ανταλλακτικών συνεπάγεται την ακύρωση της εγγύησης. Χρησιμοποιείτε τον συμπιεστή με την ονομαστική τάση που αναγράφεται στην ετικέτα δεδομένων (βλ. εικ. 1).

Μην πλένετε τα περιβλήματα και τα πλαστικά μέρη με διαβρωτικά υγρά.

Εάν ο συμπιεστής λεπουργεί με παράξενους θορύβους ή δονήσεις, σταματήστε τον αμέσως και, εάν απαιπείται, ζητήστε βοήθεια.

Μην πραγματοποιείτε τροποποιήσεις στον συμπιεστή χωρίς την έγκριοη του κατασκευαστή.

Μην κατευθύνετε το ρεύμα αέρα προς άτομα ή ζωα. Εάν ο συμπιεστής χρησιμοποιείαι για βαφή, αποφύγετε την εγγύτητα με γυμνές φλόγες. Βεβαιωθείτε ότι υπάρχει επαρκής αερισμός (διαβάστε την ενότητα 5.1 και δείτε την εικ. 5). Φοράτε προστατευτικό εξοπλισμό σύμφωνα με τους ισχύοντες κανονισμούς.

5. EKKINHΣH TOY ΣΥΜΠΙΕΣΤΗ

Πριν από την εκκίνηση του συμπιεστή, διαβάστε όλο το εγχειρίδιο συντήρησης και χρήσης.

Πριν χρησιμοποιήσετε τον συμπιεστή, ελέγξετε αν όλα αντιστοιχούν σε όσα ζητήσατε κατά την αγορά.

5.1. ΤΟΠΟΘΕΤΗΣΗ ΤΟΥ ΣΥΜΠΙΕΣΤΗ

Για την καλή λειτουργία του συμπιεστή, πρέπει να τοποθετηθεί σε κατάλληλο μέρος, το οποίο να έχει τα ακόλουθα χαρακτηριοτικά.

Η θερμοκρασία του χώρου πρέπει να είναι μεταξύ 5 °C και 45 °C.

Με θερμοκρασία χαμηλότερη από 5 °C, οι συνθήκες λειτουργίας των υγρών μεταβάλλονται, με πιθανότητα εμπλοκής.

Με θερμοκρασία υψηλότερη από 45 °C, ο εναλλάκτης δεν ψύχει σωστά το λάδι στο κύκλωμα, ενεργοποιώντας τη διάταξη ασφαλείας θερμοκρασίας.

Μην χρησιμοποιείτε τον συμπιεστή σε περιοχές με κίνδυνο έκρηξης ή όπου υπάρχει υψηλός κίνδυνος πυρκαγιάς. Χρησιμοποιείτε τον μόνο σε περιοχές με καλή κυκλοφορία αέρα, μακριά από εύφλεκτα υλικά.

Για να διευκολυνθεί η φυσική αλλαγή του αέρα, είναι απαραίτητο το δωμάτιο να έχει ανοίγματα προς τα έξω, κοντά στο δάπεδο και στην οροφή. Βλ. εικ. 5.

Στον χώρο όπου χρησιμοποιείται ο συμπιεστής, δεν πρέπει να υπάρχουν ίχνη σκόνης, ώστε να αποφευχθεί η απόφραξη του φίλτρου και η δυσλειτουργία.

Για να διευκολυνθούν οι εργασίες συντήρησης και να επιτραπεί η καλή κυκλοφορία του αέρα, συνιστάται να αφήνετε αρκετό ελεύθερο χώρο γύρω από τον συμπιεστή.

Το δάπεδο που στηρίζει τον συμπιεστή πρέπει να είναι σταθερό και επίπεδο.

Ο συμπιεστής, χάρη στα χαρακτηριστικά του, δεν χρειάζεται σταθερή απόσβεση κραδασμών στα πόδια στήριξης.

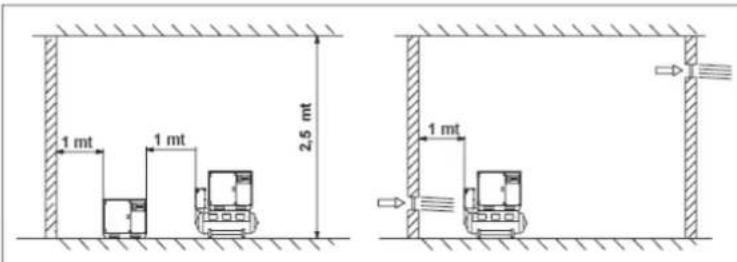

1 mt 1 mt 2.5 mt 1 mt

Fig. 5

5.2. ΣΥΝΔΕΣΗ ΣΤΟ ΗΛΕΚΤΡΙΚΟ ΔΙΚΤΥΟ

Ο συμπιεστής πρέπει να συνδεθεί στο ηλεκτρικό δίκτυο από εξειδικευμένο προσωπικό σύμφωνα με τον κανονισμό πρόληψης ατυχημάτων EN 60204.

Ο συμπιεστής και, εάν παρέχεται, ο ξηραντήρας πρέπει να είναι:

• Συνδεδεμένοι με γείωση για την προστασία του χεριστή από ηλεκτροπληξία.
• Η τάση τροφοδοσίας πρέπει να αντιστοιχεί σε αυτή που αναγράφεται στην ετικέτα CE (βλ. εικ. 1).
Η ηλεκτρική τροφοδοσία πρέπει να πραγματοποιείται με καλώδιο, του οποίου η διατομή πρέπει να είναι κατάλληλη για την ισχύ του μηχανήματος.
- Μην χρησιμοποκείτε σε καμία περίπτωση το βύσμα του καλωδίου σύνδεσης ως διακόπτη. Για να εκκινήσετε τον κινητήρα, χρησιμοποιήσε τον κατάλληλο μαγνητοθερμικό διακόπτη, με την κατάλληλη ένταση ρεύματος.

Ο παρακάτω πίνακας περιγράφει τις τιμές της διατομής του αγωγού, ανάλογα με την ισχύ του μηχανήματος.

Ισχύς [Kw - Hp]	Ονομαστική τάση [400 V]	Ονομαστική τάση [230 V]
4 – 5,5	1,5 mm	2,5 mm^2
5,5 – 7,5	2,5 mm	4 mm^2
7,5 - 10	4 mm^2	6 mm^2
11 - 15	4 mm^2	10 mm^2

Για να αποφύγετε βραχυκύκλωμα, προστατέψτε το ηλεκτρικό δίκτυο με κατάλληλες ασφάλαες και μαγνητοθερμικό διακόπτη.

Ο παρακάτω πίνακας περιγράφει τα χαρακτηριστικά του μαγνητοθερμικού διακόπτη και των ασφαλειών που πρέπει να χρησιμοποιούνται ανάλογα με την ισχύ του μηχανήματος.

Ισχύς [Kw - Hp]	Ονομαστική τάση[400 V]	Ονομαστική τάση [230 V]
	Μαγνητοθερμικόςδιακότητης	Ασφάλειες	Μαγνητοθερμικός διακότητης	Ασφάλειες
4 – 5,5 ( D.O.L)	20 A	-	25 A	-
5,5 - 7,5	25 A	-	20 A	25 A
5,5 – 7,5 (Y - Δ)	25 A	25 A	32 A	36 A
	25 A	30 A	40 A	-
7,5 - 10 (Y - Δ)	25 A	30 A	40 A	40 A
11 - 15 (Y - Δ)	40 A	40 A	63 A	63 A

ΕΠΕΚΤΑΣΕΙΣ

Εάν η σύνδεση πραγματοποιείται με καλώδια επέκτασης, χρησιμοποιήστε καλώδια επέκτασης με γείωση. Η διατομή του καλωδίου επέκτασης πρέπει να είναι κατάλληλη για το απορροφούμενο

ηλεκτρικό ρεύμα.

Μην χτυπάτε ή καταστρέφετε το καλώδιο.

Η διατομή του καλωδίου του τριφασικού συμπιεστή πρέπει να είναι ανάλογη με το μήκος. Ανατρέξτε στον παρακάτω πίνακα.

Kw - Hp	220/230 V
50/60 Hz
3 φάσεις	380/400 V
50/60 Hz	4 mm	2,5 mm^2
3 φάσεις	6 mm^2	2,5 mm^2
4 – 5,5	10 mm^2	4 mm^2
5,5 – 7,5	10 mm^2	6 mm^2

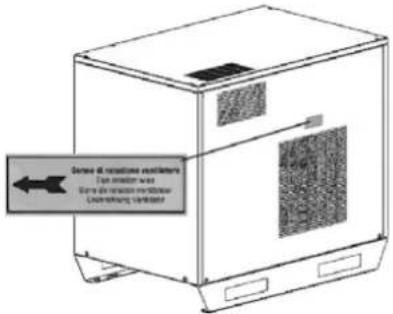

ΕΛΕΓΧΟΣ ΚΑΤΕΥΘΥΝΣΗΣ ΠΕΡΙΣΤΡΟΦΗΣ

Στο πίσω μέρος του συμπιεστή, ελέγξτε μέσω του πλέγματος εάν η περιστροφή του ιμάντα ταιριάζει με την κατεύθυνση που υποδεικνύεται στην αυτοκόλλητη ετικέτα της Εικ. 6.

Σε περίπτωση αντίθετης περιστροφής, σταματήστε αμέσως τον συμπιεστή και αντιστρέψτε τους πόλους.

Sensse all sensitise ventilatoren Aus motion was Sensse all sensitise ventilatoren Laserinfluss ventilatoren

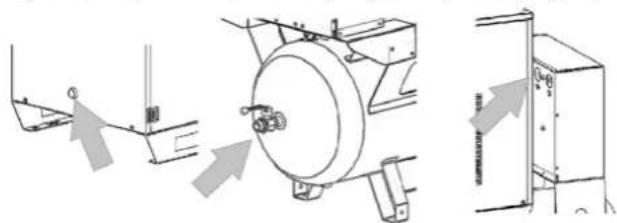

5.3. ΣΥΝΔΕΣΗ ΣΤΟ ΠΝΕΥΜΑΤΙΚΟ ΣΥΣΤΗΜΑ

Χρησιμοποιείτε πάντα πνευματικούς σωλήνες με χαρακτηριστικά μέγιστης πίεσης και κατάλληλες διατομές.

Σε περίπτωση εδαφικού συμπιεστή, με δεξαμενή αέρα ή στεγνωτήρα, συνδέστε τον συμπιεστή στον κατάλληλο σύνδεσμο ³/⁴” στο πνευματικό σύστημα. Βλ. Εικ. 7. Η διάμετρος της σύνδεσης πρέπει να είναι μεγαλύτερη ή ίση με την έξοδο του συμπιεστή.

Μεταξύ του συμπιεστή και του πνευματικού συστήματος εγκαταστήστε 2 σφαιρικές βάνες επαρκούς χωρητικότητας.

6. ΤΡΟΠΟΣ ΧΡΗΣΗΣ ΤΟΥ ΣΥΜΠΙΕΣΤΗ

Μόνο εξειδικευμένος τεχνικός επιτρέπεται να πραγματοποιήσει την πρώτη εκκίνηση του συμπιεστή (δοκιμή λειτουργίας).

6.1. ΣΥΝΔΕΣΗ ΣΤΟ ΠΝΕΥΜΑΤΙΚΟ ΣΥΣΤΗΜΑ

!

Η βαθμονόμηση του διακόπτη πίεσης επιτρέπει τη ρύθμιση της μέγιστης πίεσης.

Ο διακόπτης πίεσης πρέπει να βαθμονομηθεί όταν υπάρχει πίεση στο σύστημα. Η βαθμονόμηση πραγματοποιείται μέσω των ακόλουθων φάσεων:

A B C B E F D

Fig. 8

1	Ενεργοποιήστε την αυτόματη διακοπή του κινητήρα, χωρίς να χρησιμοποιήσετε το κουμπί έκτακτης διακοπής.
2	Αποσυνδέστε την ηλεκτρική τροφοδοσία του συστήματος χρησιμοποιώντας τον διακόπτη τοϊχου έξω από τον συμπιεστή.
3	Αφαιρέστε τις βίδες και σηκώστε το άνω πάνελ Θέση Α Εικ. 8 και εντοπίστε τον διακόπτη πίεσης Θέση Β
4	Αφαιρέστε το στήριγμα πίεσης θέση C. Ξεβιδώστε τη βίδα συγκράτησης του καλύμματος του διακόπτη πίεσης θέση D και αφαιρέστε το καλυμμα θέση Ε όπως στην Εικ.8.
5	Για να ρυθμίσετε τη μέγιστη πίεση, γυρίστε τη βίδα θέση Τ Εικ. 8. Γυρίζοντας δεξιόστροφα, η πίεση αυξάνεται, ενώ γυρίζοντας αριστερόστροφα, η πίεση μειώνεται.
6	Επανασυναρμολογήστε τα εξαρτήματα. Ενεργοποιήστε τη μηχανή με τον εξωτερικό διακόπτη που είναι τοποθετημένος στον τοϊχο και, στη συνέχεια, με τον διακόπτη που βρίσικεται στη μηχανή. Εκκινήστε τον συμπιεστή για να ελέγξετε τη βαθμονόμηση.
Μην υπερβαίνετε ποτέ τη μέγιστη πιμή πίεσης που αναφέρεται στον πίνακα 3.2. Τεχνικά χαρακτηριστικά.

7. ΧΕΙΡΙΣΜΟΣ ΤΟΥ ΣΥΜΠΙΕΣΤΗ

Πριν χειριστείτε τον συμπιεστή, βεβαιωθείτε όπ όλα τα εξαρτήματα είναι σωστά στερεωμένα. Ανάλογα με τη διαμόρφωση του συμπιεστή, με ή χωρίς δεξαμενή αέρα, κατά τη μεταφορά, ο χειρισμός του συμπιεστή πρέπει να γίνεται μόνο με τον ακόλουθο τρόπο.

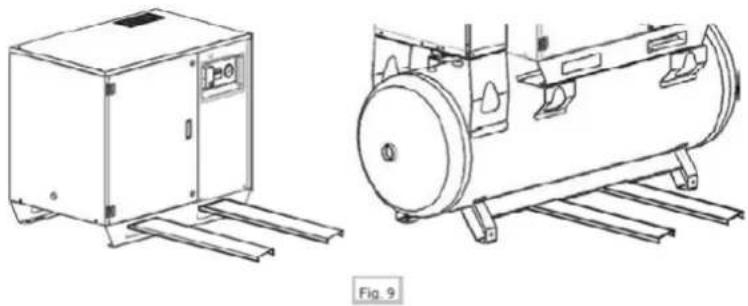

Ο συμπιεστής χωρίς δεξαμενή αέρα πρέπει να ανυψώνεται με παλετοφόρο ή φορτηγό κατάλληλης χωρητικότητας.

Με τον ίδιο τρόπο πρέπει να ανυψώνεται ο συμπιεστής με δεξαμενή αέρα (βλ. εικ. 9). Το βάρος αναγράφεται στην ενότητα 3.2 Τεχνικά χαρακτηριστικά.

8. ΣΥΝΤΗΡΗΣΗ

Πριν από την εκτέλεση των εργασιών συντήρησης, διαβάστε προσεκτικά την παρούσα παράγραφο.

Οι εργασίες συντήρησης πρέπει να εκτελούνται από εξειδικευμένο προσωπικό. Πριν από την εκτέλεση της συντήρησης, αποσυνδέστε την τάση από το ηλεκτρικό δίκτυο. Εκτελέστε αποκλειστικά τις εργασίες συντήρησης που περιγράφονται στο παρόν φυλλάδιο, τυχόν παρεμβάσεις που δεν προσδιορίζονται σε αυτό μπορεί να αποτελέσουν σοβαρό κίνδυνο για έναν μη εξειδικευμένο χειριστή και να αλλοιώστουν τον συνολικό βαθμό ασφάλειας της μηχανής. Ξε περίπτωση αντικατάστασης εξαρτημάτων, χρησιμοποιήστε ανταλλακτικά της Ίδιας προέλευσης. Κατά τη διάρκεια της εργασίας ή της συντήρησης, οι πινακίδες και οι αυτοκόλλητες ετικέτες δεν πρέπει να αφαιρούνται, να τις κρύβετε.

8.1. ΚΑΘΑΡΙΣΜΟΣ ΣΥΜΠΙΕΣΤΗ

Για τον γενικό καθαρισμό του συμπιεστή, χρησιμοποιήστε ξηρό αέρα και υγρά πανιά. Μην χρησιμοποιείτε διαλύτες, βενζίνη ή νερό.

8.2. ΠΡΟΓΡΑΜΜΑΤΙΣΜΕΝΗ ΣΥΝΤΗΡΗΣΗ

Ο παρακάτω πίνακας περιγράφει τις βασικές εργασίες για τη σωστή συντήρηση του συμπιεστή.

ΚΑΘΕ 50 ΩΡΕΣΕλέγξτε τη στάθμη του λαδιού με το διαφανές κατιάκι, πρέπει να βρίσκεται στο μιοό του κόκκινου σημείου.Αποστραγγίστε τη συμπύκνωση με τη βρύση στο κάτω μέρος της δεξαμενής.

ΚΑΘΕ 300 ΩΡΕΣ'Ελεγχος της βαλβίδας ασφαλείας.'Ελεγχος ιμάντα τάνυσης.'Ελεγχος διαρροής λαδιού.Καθαριότητα του φίλτρου αέρα.

ΚΑΘΕ 500 ΩΡΕΣΑντικατάσταση του φίλτρου αέρα.Γενική καθαριότητα.'Ελεγχος ιμάντα και τροχαλίας.'Ελεγχος σύσφιέης σωλήνων.'Ελεγχος ηλεκτρικών συνδέσεων

8.2.1. ΑΛΛΑΓΗ ΛΑΔΙΟΥ

Διαβάστε προσεκτικά την ενότητα 8.2 ΠΡΟΓΡΑΜΜΑΤΙΣΜΕΝΗ ΣΥΝΤΗΡΗΣΗ, πριν αλλάξετε το λάδι.

Για να αλλάξετε το λάδι ή να γεμίσετε το ρεζερβουάρ, είναι απαραίτητο να εκτελέσετε τις ακόλουθες ενέργειες:

1	Αποσυνδέστε από το δίκτυο.
2	Ανοίξτε την πόρτα Θέση Α Εικ. 11.
3	Αφαιρέστε το πώμα λαδιού (θέση Β, Εικ. 11).
4	Αφαιρέστε το καπάκι Θέση Κ Εικ. 11, τοποθετήστε ένα δοχείο Θέση Ο. Η ποσότητα λαδιού που περιέχεται στο δοχείο είναι περίπου.
5	Κλείστε τη βρύση Κ, γεριστε τη Θέση Ε με λάδι όπως MR ELTE' 46.
6	Ελέγξτε με τη βοήθεια του δείκτη στάθμης Θέση Π. Εικ. 11 όπ το λάδι που προοτέθηκε δεν υπερβαίνει τη μέγιση στάθμη.
7	Κλείστε την πόρτα και ασφαλίστε την με δύο κλειδαριές.

8.2.2. ΠΙΝΑΚΑΣ ΛΑΔΙΩΝ

Για να γεμίσετε το δοχελο ή να αλλάξετε εντελώς το λάδι του συμπιεστή, είναι απαραίτητο να χρησιμοποιήσετε λάδι τύπου MR ELTE' 46. Συνθετικό λιπαντικό ψυκτικό για συμπιεστές.

8.2.3. ANTIKATAΣTΑΣΗ ΤΗΣ ΒΑΛΒΙΔΑΣ ΣΥΓΚΡΑΤΗΣΗΣ

Διαβάστε προσεκτικά την ενότητα 8.2 ΠΡΟΓΡΑΜΜΑΤΙΣΜΕΝΗ ΣΥΝΤΗΡΗΣΗ πρην ξεκινήσετε την αντικατάσταση. Για να αντικαταστήσετε τη βαλβίδα συγκράτησης, πρέπει να ακολουθήσετε τα εξής βήματα:

1	Αποσυνδέστε από το δίκτυο.
2	Αδειάστε εντελώς το δοχείο με τη βρύση συμπυκνωμάτων.

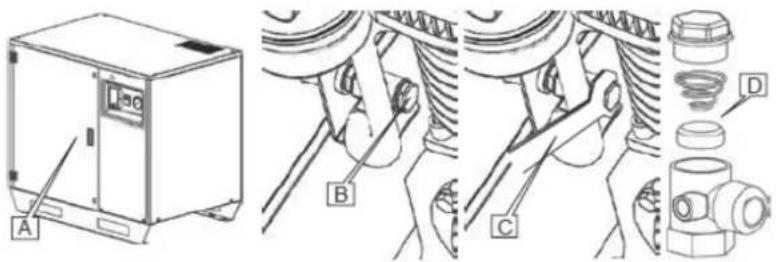

3	Ξεβιδώστε το καπάκι με το χέρι στη θέση Β Εικ. 14, αφαιρέστε το φυσήγγιο και αντικαταστήσε το με ένα καινούργιο.
4	Ξεβιδώστε την εξαγωνική βρύση θέση Β με ένα κλειδί θέση Ρ Εικ. 12.
5	Για να καθαρίσετε με ακρίβθα το ελαστικό δισκέτα και το κέντρο, και αν είναι απαραίτητο να αντικαταστήσετε με την παλινδρόμηση θέση Ο. Εικ. 12.

8.2.4. ANTIKATAΣTΑΣΗ ΦΙΛΤΡΟΥ ΑΕΡΑ ΜΟΔ. APZ 600 & APZ 900

Διαβάστε προσεκτικά την ενότητα 8.2 ΠΡΟΓΡΑΜΜΑΤΙΣΜΕΝΗ ΣΥΝΤΗΡΗΣΗ πριν ξεκινήσετε την αντικατάσταση. Για να αντικαταστήσετε το φίλτρο αέρα, είναι απαραίτητο να εκτελέσετε τις ακόλουθες ενέργειες:

1 Αποσυνδέστε από το δίκτυο.
2 Αδειάστε εντελώς το δοχείο με τη βρύση συμπυκνωμάτων.

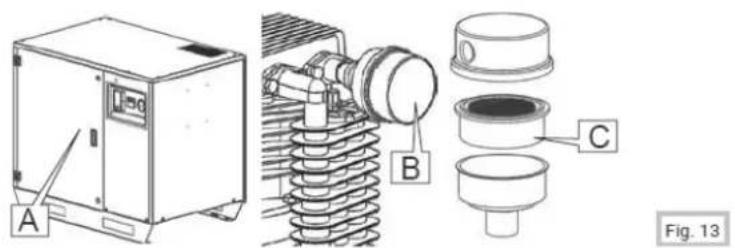

3 Ανοίξτε την πόρτα με το ειδικό κλειδί Θέση Α Εικ. 13.
4 Ξεβιδώστε το καπάκι θέση Β Εικ. 13, αφαιρέστε το φίλτρο και αντικαταστήστε το με ένα καινούργιο.
5 Επανατοποθετήστε το καπάκι του φίλτρου και στερεώστε το.

A B C Fig. 13

8.2.5. ANTIKATAΣTΑΣΗ ΙΜΑΝΤΑΣ (APZ 600 & APZ 900)

Για να αντικαταστήσετε τους ιμάντες μετάδοσης, πρέπει να εκτελέσετε τα ακόλουθα βήματα.

1 Αποσυνδέστε το από το δίκτυο, ξεβιδώστε τις βίδες συγκράτησης του πίνακα θέση Α Εικ. 15 και αφαιρέστε τον.
2 Ελέγξτε τη φθορά των ιμάντων θέση Β.
3 Χρησιμοποιώντας ένα κλειδί, χαλαρώστε τον εντατήρα του ιμάντα θέση Ρ.
4 Αφαιρέστε τον φθαρμένο ιμάντα θέση Β και αντικαταστήστε τον με έναν παρόμοιο ιμάντα.
5 Σφίξτε τους ιμάντες χρησιμοποιώντας τον σφιγκτήρα θέση Ρ.
6 Τοποθετήστε ξανά το πάνελ στη θέση του στερεώνοντας τις βίδες θέση Α.

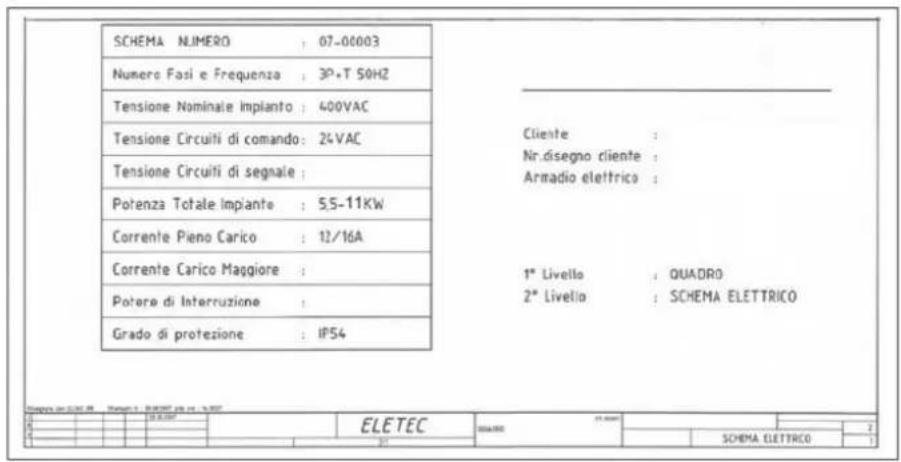

Ακολουθεί η λεζάντα και τα ηλεκτρικά συστήματα.

1. ANTIMETΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ

ΠΡΟΒΛΗΜΑ

Ο συμπιεστής δεν ξεκινά.

ΑΙΤΙΑ

– δεν υπάρχει ηλεκτρική τροφοδοσία,– η τάση της γραμμής δεν είναι αυπή που αναγράφεται στην πινακίδα,– η θερμική προστασία του κινητήρα είναι ενεργοποιημένη,– ο συμπιεστής βρίσκεται υπό πίεση,– ο διακόπτης πίεσης είναι ελαττωματικός.

ΛΥΣΗ

– ελέγξετε τη σύνδεση με το ηλεκτρικό σύστημα,– ενεργοποιήστε ξανά τη θερμική προστασία του κινητήρα (από εξειδικευμένο τεχνικό),– αδειάστε το δοχείο,– ελέγξετε την ηλεκτρομηχανική απόδοση του διακόπτη πίεσης.

ΠΡΟΒΛΗΜΑ

Χαμηλή ή μηδενική απόδοση, η πίεση δεν αυξάνεται.

ΑΙΤΙΑ

Το φίλτρο αναρρόφησης είναι φραγμένο,– οι ιμάντες είναι χαλαροί ή φθαρμένοι,– φραγμένη βαλβίδα συγκράτησης,– μηχανικό πρόβλημα στην ομάδα άντλησης.

ΛΥΣΗ

– Καθαρίστε ή αντικαταστήστε το φίλτρο αέρα,– τεντώστε τους ιμάντες ή αντικαταστήστε τους,– αποσυναρμολογήστε και καθαρίστε τη βαλβίδα συγκράτησης και, αν χρειαστεί,αντικαταστήστε την,– Ελέγξτε την ομάδα άντλησης.

ΠΡΟΒΛΗΜΑ

Ο συμπιεστής ξεκινά με δυσκολία και η θερμική προστασία ενεργοποιείται συχνά.

ΑΙΤΙΑ

- Η ηλεκτρική τάση του εργαζομένου στους ακροδέκτες του κινητήρα είναι ανεπαρκής.- Απιώλεια βαθμονόμησης του θερμοστάτη.

ΛΥΣΗ

- Ελέγξιτε την τάση της γραμμής.- στους τριφασικούς κινητήρες μετρήστε την απορρόφηση της μονοφασικής τάσης,- αντικαταστήστε την θερμική προστασία σε περίπτωση βλάβης,- αφαιρέστε τους ιμάντες και ελέγξιτε την ομάδα άντιλησης.

ΠΡΟΒΛΗΜΑ

Κατανάλωση ή διαρροές λαδιού.

ΑΙΤΙΑ

– Υπερβολική κατανάλωση,– διαρροές στο εργοστάσιο.

ΛΥΣΗ

– Αναθεώρηση της ομάδας άντλησης,– έλεγχος των σωλήνων και των στεγανοποιητικών συνδέσεων.

ΠΡΟΒΛΗΜΑ

Δονήσεις και θόρυβοι.

ΑΙΤΙΑ

– Χαλαρά ή φθαρμένα εξαρτήματα του συμπιεστή,– σπάσιμο του σωλήνα εκκένωσης της κεφαλής,– φθαρμένη ομάδα αντιλησης,– Ασταθής συμπιεστής.

ΛΥΣΗ

Ελέγξτε τη στερέωση των εξαρτημάτων,– αντικατάσταση σωλήνα εκκένωσης, Ελέγξτε την αντίλα,– εξασφάλιση της σταθερότητας του συμπιεστή στο δάπεδο.
