APZ 600-270 - Kompresszor Airpress - Ingyenes használati útmutató

Terméktípus	Tartályos dugattyús kompresszor
Márka	Airpress
Modell	APZ 600-270
Méretek (H x Sz x M)	70 x 154 x 158 cm
Tömeg	248 kg
Elektromos táplálás	400 V / 3 fázis / 50 Hz
Motorteljesítmény	4 kW (5,5 LE)
Tartály űrtartalma	270 L
Levegőszállítás	650 L/perc (39 m³/óra)
Maximális nyomás	10 bar (143 psi)
Zajszint	68 dB(A)
Szivattyú fordulatszám	900 ford/perc
Olaj típusa	Airpress szintetikus olaj dugattyús kompresszorokhoz
Karbantartás	Olajcsere 1000 óránként, szíjak ellenőrzése 300 óránként, légszűrő tisztítása 300 óránként
Biztonság	Vészleállító, biztonsági szelep, nyomáskapcsoló, motor hővédelem
Garancia	Az eladási feltételek szerint
Szabványok	2006/42/EK irányelv, CE-jelölés
Mellékelt tartozékok	Emelőheveder, manométer, leeresztőcsap

Gyakran ismételt kérdések - APZ 600-270 Airpress

Milyen védőfelszerelést kell viselnem a kompresszor használatakor?

Kötelezően viseljen hallásvédőt, szemvédőt és légzésvédőt. Kövesse a kézikönyv biztonsági utasításait.

Hogyan ellenőrizzem a motor forgásirányát?

Nézzen át a hátsó rácson: a szíjtárcsa forgásának meg kell egyeznie a matricán jelölt iránnyal. Ha nem, azonnal cserélje fel a pólusokat.

Mekkora a megengedett maximális nyomás?

A maximális nyomás 10 bar (143 psi). Soha ne lépje túl ezt az értéket, ellenkező esetben a készülék károsodhat.

Hogyan ürítsem le a kompresszor olaját?

Húzza ki a készüléket, nyissa ki az ajtót, vegye ki az olajbetöltő dugót, nyissa ki a leeresztő szelepet, gyűjtse össze a használt olajat, majd zárja vissza és töltse fel új Airpress olajjal a töltőnyíláson keresztül a megjelölt szintig.

Milyen gyakran kell cserélni a légszűrő betétet?

Cserélje ki a légszűrő betétet 500 üzemóránként, vagy gyakrabban poros környezetben.

Mi a teendő, ha a kompresszor nem indul?

Ellenőrizze a hálózati csatlakozást, a feszültséget, a motor hővédelmét, és hogy a tartály nincs-e nyomás alatt. Ha a nyomáskapcsoló hibás, ellenőriztesse szakemberrel.

Hogyan ürítsem le a tartály kondenzvizét?

Nyissa ki a tartály alsó részén lévő leeresztőcsapot 50 óránként a felgyülemlett víz eltávolítására.

Használható-e a kompresszor hosszabbítóval?

Igen, de használjon földelővezetékes hosszabbítót, amelynek keresztmetszete megfelel a gép teljesítményének (lásd a kézikönyv táblázatát). Kerülje a kábel sérülését.

Hogyan állítsam be a nyomáskapcsolót?

Kapcsolja ki a kompresszort, távolítsa el a felső panelt, csavarozza le a nyomáskapcsoló fedelét, majd forgassa el a beállító csavart: az óramutató járásával megegyező irányba növeli a nyomást, ellentétes irányba csökkenti. Ne lépje túl a 10 bar-t.

Milyen olajat használjak a kompresszorhoz?

Kizárólag Airpress szintetikus olajat használjon dugattyús kompresszorokhoz. Más olaj használata érvényteleníti a garanciát.

HASZNÁLATI ÚTMUTATÓ APZ 600-270 Airpress

HU | Kötelező védeni a hallást, a látást és a légutakat.

HU Vigyázat, áramütés veszélye.

RO Atentie, pericol de electrocutare.

HU Magas hömérséklet okozta veszély.

RO Atentie, pericol de arsuri.

SK Pozor, nebezpečenstvo popálenia.

SI Opozorilo, vroče površine.

A largonca üzemeltetése előtt olvassa el figyelmesen ezt a karbantartási és szervizkönyv minden részét. Ezt a gépet a gépirányelvnek és a további módosításoknak, valamint az integrálásnak mogfelelően vizsgálták. Lásd a mogfelelőségi nyilatkozatot.

Cégünk köszöni, hogy termékeink egyikét választotta, és felkéri Önt, hogy alaposan olvassa el ezt a szerviz- és karbantartási kézikönyvet, amelyben minden szükséges információt megtalál a gép megfelelő használatához; kérjük, hogy kövesse az ilt megadott utasításokat, és figyelmesen olvassa el ezt a kézikönyvet minden részében. Arra is kérjük, hogy ezt a kézikönyvet biztonságos helyen tárolja, és változatlanul őrizze meg. Fenntartjuk a jogot, hogy a kézikönyv tartalmát előzetes értesítés nélkül módosítsuk, variációkat és fejlesztéseket tartalmazzon. A kézikönyv bármilyen sokszorosítása vagy fordítása szigorúan tilos, a tulajdonos előzetes értesítése nélkül.

GARANCIA

A szavatossági felelősséget a hatályos általános feltótelek határozzák meg. Ez a garancia a Vevőnek kizárólag a hibás alkatrészek cseréjére ad jogot. A garancia azonban érvényét veszti, ha bebizonyosodik, hogy a gépet nem megfeleiően használták, vagy olyan személyek babrálták, akiket nem engedélyeztünk, vagy minden esetben olyan müszaki alkatrészeket használtak, amelyek nem felelnek meg a követelményeknek.

BIZTONSÁGI SZIMBOLOK

Az alábbiakban talál egy rövid legendát az alkalmazott szimbolika megjelölésével.

VESZÉLY: Felhívja a kezelő figyelmét olyan helyzetekre, amelyek sérülések vagy halálveszély miatt veszélyeztethetik a személyek biztonságát.

FIGYELEM: a gép hatékonyságát érintő olyan helyzetekre és problémákra ajánlja a figyelmet, amelyek nem veszélyeztetik az emberek biztonságát.

FONTOS: olyan fontos általános információkra ajánlja a figyelmet, amelyek nem veszélyeztelik sem a személyek biztonságát, sem a gép megfelelő működésát.

1. BEVEZETÉS

Ez a használati és karbantartási útmutató a gépre és a burkolaton említett gépcsaládra vonatkozik. Ez az Ön útmutatója a megvásárolt kompresszor telepítéséhez, használatához és karbantartásához.

A használati és karbantartási kézikönyvet mindig biztonságos helyen és könnyen hozzáférhető helyen kell tartani. A kézikönyv a kompresszor szerves részét képezi.

1.1. A GÉP ÀTVÈTELE DOKUMENTUMOK

A gép leszállításakor (az EU-n belül) Ön megkapja a következőket:

• Használati és karbantartási kézikönyv.
• CE megfelelöségi jelet a gépen.
• CE megfelelöségi nyilatkozatot.

A gép leszállításakor ellenőrizze, hogy a termék sértetlen-e, és hogy minden a szerződésben foglaltaknak megfelel-e.

Az esetleges csomagolóanyagot a hatályos jogszabályoknak megfelelően ártalmatlanítsa.

1.2. ALKALMAZASI TERÜLET

A dugattyús váltócsoportos kompresszort kizárólag sürített levegő előállítására tervezték és építették.

Ne használja a gépet más célra, mint amire a gépet tervezték.

1.3. A GÉP LEÍRÁSA

A jelen szerviz- és karbantartási könyvben leirt gép egy dugattyús váltócsoporttal és szijhajtással ellátott kompresszor.

Különböző változatok léteznek: légtartállyal vagy anélkül, száritóval vagy anélkül.

1.4. AZONOSÍTÁS

A gép azonosításához a pótalkatrész- vagy segítségnyújtási kérés során mindig a gép adataira kell hivatkozni a CE-jelöléssel ellátott, a kompresszoron található táblán.

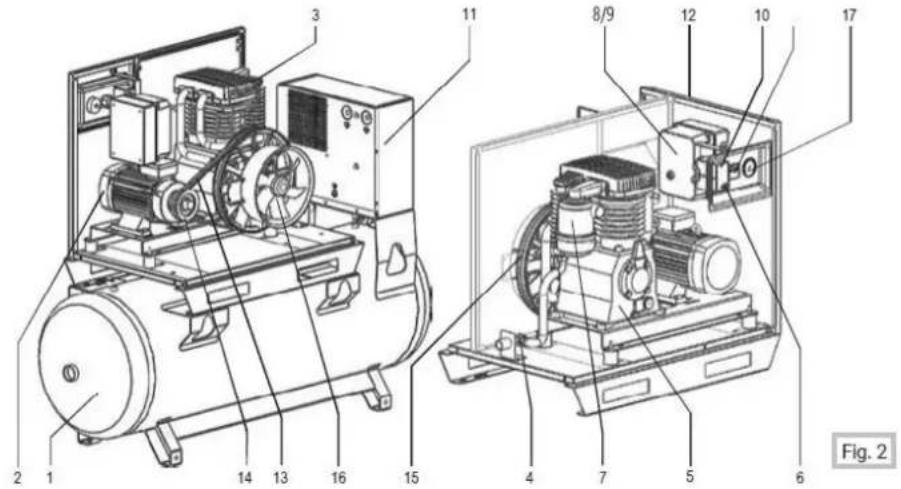

2. A KEZELŐSZERVEK ÉS ALKATRÉSZEK ELHELYEZKEDÉSE

Az alábbi ábra a gépet és a föbb alkatrészeket ábrázolja, amelyekböl áll.

1 Levegőtartály
2 Elektromos motor
3 Fejkompresszor
4 Tartószelep
5 Olajtartály
6 Vészleállító
7 Légszűrő
8 Elektromos rendszer
9 Óraméter

10 Manosztát
11 Száritó
12 Burkolat
13 Szljak
14 Csigakerék
15 Csigakerék
16 Elektromos ventilátor
17 Manométer

3. ÁLTALÁNOS INFORMÁCIÓK

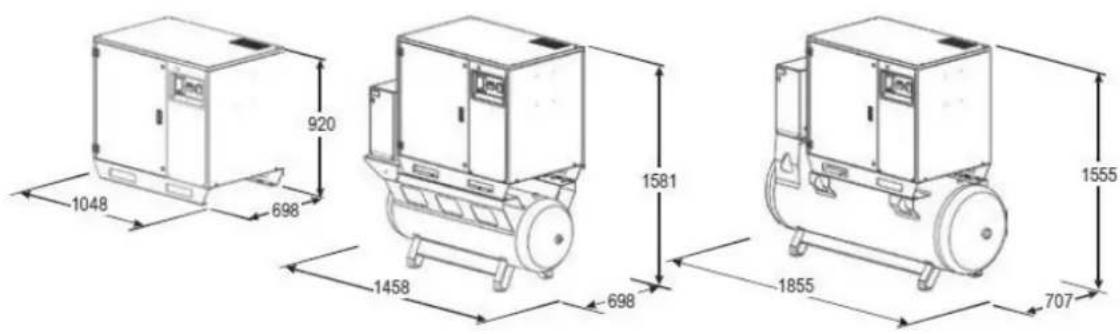

3.1. A GÉP MÉRETEI

3.2. LEVEGŐTARTÁLYOS KIVITEL

SKU

COMPRESSOR

TANK

PISTON

CILINDER

NYOMÓSZOLGÁLTATÓ

	34351-270 34651-270S
MOTOR	TYPE APZ600-270 APZ900-270S
	litres 270 L 270 L
	CIL 28 2B
	L/min 650 830
	CFM 23 30
	m3/h 39 49,8
	bar 10 10
	psi 143 143
	Hp/Cv 5.5	7.5
	Kw	4
FESZTVÉNY	V/ph 400/3	400/3
FORDULATSZÁM	RPM	900
SÜLY	Kg	248 307
ZÖRÖM	Lbs 546 677
Szárító	dB(A)	68 68
	Dryer -	-
MÉRETEK (cm)	A x B x h (cm)	70 x 154 x 158

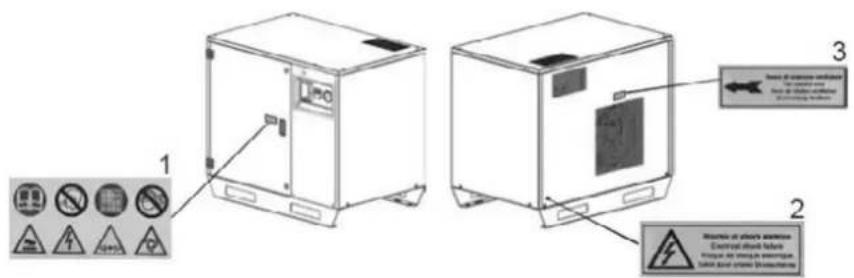

3.3. FIGYELMEZTETŐ ÉS TÁJÉKOZTATÓ CÍMKÉK ÉS FELIRATOK

1 Általános figyelmezletések
2 Elektromos rendszer veszélye
3 A motor forgásiránya

4. BIZTONSÁGI ÖVINTÉZKEDÉSEK

A dugattyús kompresszor használata előtt olvassa el figyelmesen ezt a könyvet minden részében.
Szükség esetén hívja műszaki segítségünket.
Ne végezzen javításokat. Ha a javításokat szakszerűtlen személyek végzik, a gép biztonsági szintje megváltozhat.
Minden munka- és karbantartási szakaszt a higiéníra és a munkavédelemre vonatkozó hatályos normáknak megfelelően végezzen el.

A kompresszor kezeléséhez használja a megfelelő felszerelést a 7. fejezetben ÚTMUTATÓK A KOMPESSZOR KEZELÉSÉHEZ leirtak szerint.

4.1. KEZELŐI MUNKASZABÁLYOK

A kompresszor használatakor gondosan figyelembe kell venni az ebben a fejezetben leirt müveleteket.

Mindig viseljen egyéni védőeszközöket, a hatályos higiéniai és munkavédelmi jogszabályoknak megfelelően (ajánlatos védőszemüveget viselni).
A karbantartási müveletek során az eselleges hulladékokat gondosan ártalmatlanítsa, és tartsa be a hatályos előirásokal.
A gépen található címkéket és feliratokat mindig olvashatóan kell tartani.
Ne végezzen javítási vagy karbantartási munkálatokat, amikor a gép áram alatt van.
Ne közelítse meg a rendszer egyetlen alkatrészét sem hőforrásokkal vagy lánggal.
Ne használja a gépet nem rendeltetésszerű használatra.
Tilos a kompresszor mosásához nyomás alatti vízsugarakat (nagynyomású vízsugaras gép) használni.
Bontás esetén tartsa be a müvelet elvégzésének helye szerinti ország hatályos előírásait (olaj jelenléte).

4.2. BIZTONSÁGI ELÖÍRÁSOK

A géppel dolgozni engedett személyzetnek felnőtt és felelős személynek kell lennie, és át kell tanulmányoznia ezt a kézikönyvet.

A gép bekapcsolt állapotában ne távolítsa el a biztonsági védelmeket és a burkolatot; ne érintse meg a mozgó alkatrészeket.

Ne húzza ki az elektromos csatlakozót a kábel meghúzásával, és ne lépjen rá, illetve ne ütközzön nehéz tárgyakkal vagy éles élekkel.

Ne kezelje a kompresszort, amig az elektromos rendszerhez van csatlakoztatva, vagy amig a légtartály nyomás alatt van.

Ha a kompresszort elektromos hosszabbítókkal használja, győződjön meg arról, hogy a hosszabbító jelölése megfelel a rendeltetésszerű használatnak.

A kompresszor használata előtt ellenőrizze, hogy a védőkészülékek vagy más alkatrészek nem mutatnak-e külsöleg látható sérüléseket; ebben az esetben szakképzett személyzetnek kell megiavitania vagy kicserélnie azokat.

Kizárólag eredeti pótalkatrészeket használjon; a NEM EREDETI pótalkatrészek használata a garancia megszűnését eredményezi. A kompresszort az adatcimkén feltüntelett névleges feszültséggel használja (lásd 1. ábra).

Ne mossa a burkolatokat és a műanyag alkatrészeket maró folyadékkal.

Ha a kompresszor furcsa zajokkal vagy rezgésekkel működik, azonnal állítsa le, és szükség esetén kérjen segítséget.

Ne végezzen módosításokat a kompresszoron a gyártó engedélye nélkül.

Ne irányitsa a légáramot személyek vagy állatok ellen. Ha a kompresszort festésre használják, kerülje a nyilt lángok közelségét; gondoskodjon elegendő levegócseréről (olvassa el az 5.1. szakaszt és lásd az 5. ábrált); viseljen a hatályos előirásoknak megfelelő biztonsági védőfelszerelést.

5. A KOMPRESSZOR BEINDÍTÁSA

A kompresszor beindítása elött olvassa el a kompresszor összes karbantartási és használati könyvét.

A kompresszor használata előtt ellenőrizze, hogy minden megfelel-e a vásárláskor kérteknek.

5.1. A KOMPRESSZOR ELHELYEZÉSE

A kompresszor jó működéséhez megfelelő helyen kell elhelyezni, amely a következő tulajdonságokat mutatja.

A helyiség hömérsékletének 5° C és 45° C között kell lennie.

Az 5° C alatti hőmérséklet esetén a folyadékok működési feltételei megváltoznak, esetleges lefagyásokkal.

45° C-nál magasabb hömérséklet esetén a höcserélő nem hűti megfelelően a körfolyamatban lévő olajat, ami a hömérséklet-biztosító berendezést aktiválja.

Ne használja a kompresszort robbanásveszélyes területeken vagy olyan helyeken, ahol nagy a tűzveszély; csak jó levegőjű, gyűlékony anyagoktól távoli helyiségekben használja.

A természetes légcsere megkönnyítése érdekében szükséges, hogy a helyiségben kifelé nyiló nyilások legyenek, a padió és a mennyezet közelében. Lásd az 5. ábrát.

A helyiségben, ahol a kompresszort használják, nyoma sem lehet pornak, hogy elkerülhető legyen a szűrő eltömődése és a meghibásodás.

A karbantartási müveletek megkönnyitése és a jó légkeringés érdekében ajánlott elegendő szabad helyet hagyni a kompresszor körül.

A kompresszort tartó padiózatnak stabilnak és síknak kell lennie.

A kompresszomak, tulajdonságainak köszönhetően, nincs szüksége rögzített rezgéscsillapításra az álló lábakon.

Fig. 5

5.2. CSATLAKOZTATÁS AZ ELEKTROMOS HÁLÓZATHOZ

A kompresszort az EN 60204 balesetvédelmi előírásnak megfelelően szakképzett személynek kell az elektromos hálózatra csatlakoztatnia.

A kompresszornak és, ha van, a száritónak is:

• Földre kell csatlakoztatni a kezelőt az áramütéstől való védelem érdekében.
• A tápfeszültségnek meg kell felelnie a CE-clmén feltüntetett feszültségnek (lásd az 1. ábrát).
- Az elektromos táplálást kábellel kell megvalósítani, amelynek keresztmetszete a gép teljesítményéhez kell, hogy lgazodjon.
• A csatlakozókábel dugóját feltétlenül ne használja kapcsolóként; a motor indításához megfelelő mágnesterhelésű, megfelelő áramerösségű kapcsolót használjon.

A következő táblázat a vezetékszakasz értékelt írja le a gép teljesítményétől függően.

Teljesítmény [Kw - LE]	Névleges feszültség [400 V]	Névleges feszültség [230 V]
4 - 5.5	1,5 mm ^2	2,5 mm ^2
5.5 - 7.5	2,5 mm ^2	4 mm ^2
7.5 - 10	4 mm ^2	6 mm ^2
11 - 15	4 mm ^2	10 mm ^2

A rövidzárlat elkerülése érdekében az elektromos hálózatot megfelelő biztosítékokkal és mágnestermikus kapcsolóval védje.

A következő táblázat a magnetotermikus kapcsoló és a gép teljesítményének megfelelően alkalmazandó biztosítékok jellemzölt ismerteti.

Teljesítmény [Kw - LE]	Névleges feszültség [400 V]	Névleges feszültség [230 V]
	Magnetotermikus kapcsoló	Biztosítékok	Mágnestermikus kapcsoló	Biztosítékok
4 - 5.5 ( D.O.L)	20 A	-	25 A	-
5.5 - 7,5	25 A	-	20 A	25 A
5,5 - 7,5 (Y - Δ)	25 A	25 A	32 A	36 A
	25 A	30 A	40 A	-
7,5 - 10 (Y - Δ)	25 A	30 A	40 A	40 A
11 - 15 (Y - Δ)	40 A	40 A	63 A	63 A

KITERJESZTÉSEK

Ha a csatlakoztatás hosszabbítókkal történik, használjon földelő hosszabbítókat. A hosszabbító kábel szakaszának meg kell felelnie a felvett elektromos áramnak. Ne törje össze és ne sértse meg a kábelt.

A háromfázisú kompresszor kábelszakaszának arányosnak kell lennie a hosszával. Lásd a következő táblázatot.

Kw - Hp	220/230 V
50/60 Hz
3 ph	380/400 V
50/60 Hz	4 mm^2	2,5 mm^2
3 ph	6 mm^2	2,5 mm^2
4 - 5.5	10 mm^2	4 mm^2
5.5 - 7.5	10 mm^2	6 mm^2

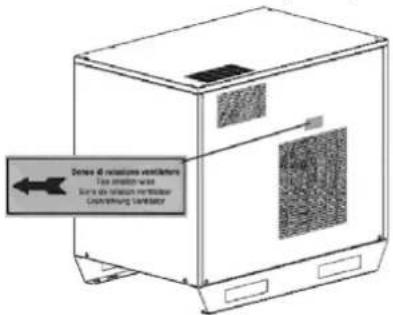

FORGÁSIRÁNY-ELLENÖRZÉS

A kompresszor hátsó részén ellenőrizze a rácsön keresztül, hogy a szlj forgásiránya megegyezik-e a 6. ábrán látható ragasztón feltüntetett iránnyal. Ellentmondás esetén azonnal állítsa le a kompresszort, és fordítsa meg a pólusokat.

Mindig olyan pneumatikus csöveket használjon, amelyek jellemzői a max. nyomás és a megfelelő szelvények.

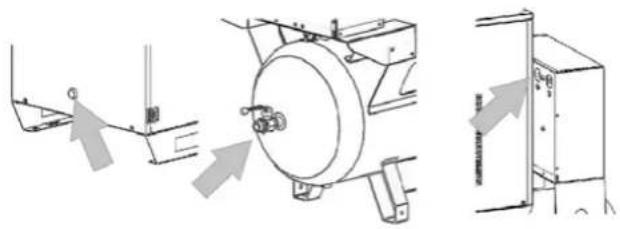

Földi kompresszor esetén, légtartályal vagy szárítóval, csatlakoztassa a kompresszort a pneumatikus rendszer megfelelő" csatlakozójához. Lásd a 7. ábrát. A csatlakozás átmérőjének nagyobbnak vagy egyenlönek kell lennie a kompresszor kimeneti nyilásánál.

A kompresszor és a pneumatikus rendszer közé szereljen be 2 megfelelő kapacitású gömbcsapot.

A kompresszor első indítását (működési próba) csak képzett szakember végezheti el.

6.1. CSATLAKOZTATÁS A PNEUMATIKUS RENDSZERHEZ

!

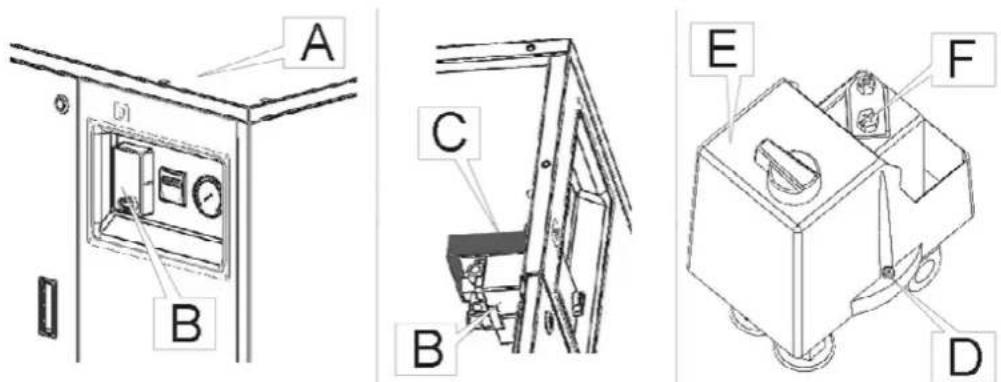

A nyomáskapcsoló kalibrálása lehetővé teszi a maximális nyomás szabályozását.

A nyomáskapcsolót akkor kell kalibrálni, amikor a rendszerben nyomás van. A kalibrálás a következő fázisokon keresztül történik:

Fig. 8

1	A motor automatikus leállításának működtetése a vészleállitő gomb használata nélkül.
2	Kapcsolja le a rendszer elektromos áramellátását a kompresszoron kívüli fali kapcsolóval.
3	Távolítsa el a csavarokat, és emelje fel a felső panelt Pos. A 8. ábra, és azonosítsa a nyomáskapcsolót Pos. B
4	Távolítsa el a tartó nyomást Pos.C.Csavarja ki a nyomáskapcsoló fedelének rögzítő csavarját Pos. D és távolítsa el a fedelet Pos. E a 8. ábrán látható módon.
5	A maximális nyomás szabályozásához forgassa el a csavart Pos.F 8. ábra Az óramutató járásával megegyező irányba forgatva a nyomás nő, az óramutató járásával ellentétesen a nyomás csökken.
6	Szerelje vissza az alkatrészeket. Kapcsolja be a gépet a falra szerelt külső kapcsolóval, majd a gépen található kapcsolóval. Indítsa el a kompresszort a kalibrálás ellenőrzéséhez.
Soha ne lépje túl a 3.2. táblázatban megadott maximálls nyomásértéket. 3.2. Műszaki jellemzők.

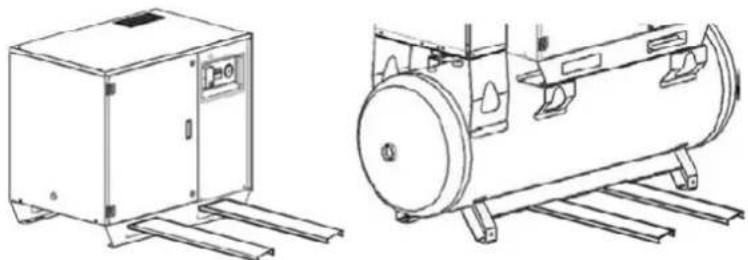

7. A KOMPRESSZOR KEZELÉSE

A kompresszor kezelése előtt gyözödön meg arról, hogy minden alkatrész megfelelően rögzítve van. A kompresszor konfigurációjától függően, légtartállyal vagy anélkül, a szállitás során a kompresszor kezelése csak a következő módon történhet.

A légtartály nélküli kompresszort transzpallettel vagy megfelelő teherbírású teherautóval kell felemelni.

Ugyanigy kell emelni a légtartállyal ellátott kompresszort (lásd a 9. ábrát). A súlyt a 3.2. Műszaki jellemzök című fejezet mutatja be.

8. KARBANTARTÁS

A karbantartási munkák elvégzése előtt figyelmesen olvassa el ezt a bekezdést.

A karbantartási műveleteket szakképzett személyzetnek kell elvégeznie. A karbantartás végrehajtása előtt a feszültséget a nettó elektromos dolgozónak meg kell szüntetnie. Kizárólag a jelen füzetben leirt karbantartási műveletek elvégzése, esetleges részvétele nem határozza meg, hogy komoly kockázatot jelenthet egy nem szakértő kezelő számára, és azonban megváltoztatja a gép teljes vészhelyzetének mértékét. Abban az esetben, ha az alkotó szervek cseréje, a cserealkatrészek használata származik őket. A munka vagy a karbantartás során a névtáblákat és a ragasztótáblákat nem kell eltávolítani, elrejteni Önnek.

8.1. KOMPRESSZOR TISZTÍTÁSA

A kompresszor általános tisztításához használjon száraz légsugarakat és nedves kendőket. Ne használjon oldószereket, benzineket vagy vízsugarakat.

8.2. TERVEZETT KARBANTARTÁS

A következő táblázat a kompresszor megfelelő karbantartásához szükséges alapvető műveleteket ismerteti.

MINDEN 50 ÓRÁBANEllenőrizze az olajszintet az átlátszó kupakkal,annak fellig a piros ponton kell lennie.A kondenzvíz elvezetése a tartály alsó részén lévőcsap segítségével.

300 ÓRÁNKÉNTBiztonsági szelepvezérlés.Feszített szíj ellenőrzése.Olajszlvárgás ellenőrzése.Légszűrő tisztasága.

500 ÓRÁNKÉNTLevegőbetét cseréje.Általános tisztaság.

1000 ÓRÁNKÉNTTeljes olajcsere.Ékszíj és csigakerék ellenőrzése.Csőhúzás ellenőrzése.Elektromos csatlakozás ellenőrzése.

8.2.1. OLAJCSERE

Az olajcsere előtt olvassa el figyelmesen a 8.2. TERVEZETT Karbantartás című szakaszt.

Az olajcseréhez vagy a tartály feltöltéséhez a következő müveleteket kell elvégezni:

1	Kapcsolja le a hálózatról.
2	Nyissa kl az ajtót Pos. A 11. ábra.
3	Távolítsa el az olajdugót (Pos. B, 11. ábra).
4	Vegye le a kupakot Pos. C ábra 11, helyezzen egy tartályt Pos.D. A tartályban lévő olajmennyiség a.
5	Zárja le a csapot C, töltse fel Pos. E olajjal, például MR ELTE' 46 olajjal.
6	Ellenőrizze a Pos.F. ábra 11. szintjelzővel, hogy a bevezetett olaj nem haladja meg a maximális szintet.
7	Zárja be az ajtót, és rögzítse két zárral.

A tartály feltöltéséhez vagy a kompresszor olajának teljes cseréjéhez MR ELTE' 46 típusú olajat kell használni. Szintetikus kenőanyagú hütőközeg kompresszorokhoz.

A csere megkezdése elött figyelmesen olvassa el a 8.2. TERVEZETT Karbantartás című szakaszt.

A tartószelep cseréjéhez az alábbi fázisokat kell követni:

1	Válassza le a hálózatról.
2	Teljesen ürítse ki a tartályt a kondenzvízcsap segítségével.
3	Csavarja le kézzel a kupakot pos.B 14. ábra, vegye ki a patronnt, és cserélje ki egy újjal.
4	Csavarja le a hatszögletű csapot Pos. B egy csavarkulccsal Pos. C ábra 12.
5	A gumi floppylemez és a központ pontos megliszltása, és szükség esetén cserélje ki a reciprokkal Pos.D. 12. ábra.

A csere megkezdése előtt olvassa el figyelmesen a 8.2. TERVEZETT Karbanlartás című szakaszt. A légszűrőbelét cseréjéhez a következő műveleteket kell elvégeznit:

1 Válassza le a hálózatról.
2 Teljesen ürítse ki a tartályt a kondenzvízcsappal.
3 Nyissa ki az ajtót a felszerelt kulccsal Pos. A 13. ábra.
4 Csavarja le a kupakot Pos.B ábra 13, vegye ki a patron, és cserélje ki egy újjal.
5 Helyezze vissza a szürö sapkát és rögzítse.

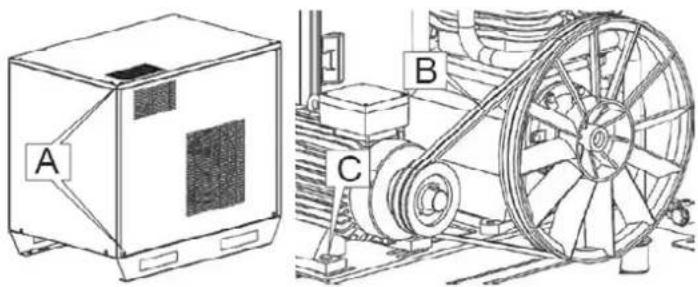

Ahhoz, hogy kicserélje a sebességváltó szíjakat el kell végezni leseguenti készül.

1 Válassza le a hálózatról, csavarja ki a panel rögzítő csavarjail pos. A ábra 15 és távolítsa el.
2 Ellenőrizze a szíjak kopását pos.B.
3 Egy nyitott végü csavarkulcs segitségével lazítsa meg a szijfeszítöt pos.C.
4 Távolítsa el az elhasználódott szíjat pos.B, és cserélje ki egy hasonló szíjjal.
5 Húzza meg a szíjakat a poz.C feszítő segítségével.
6 Tegye vissza a panelt a helyére, rögzítve a csavarokat pos.A.

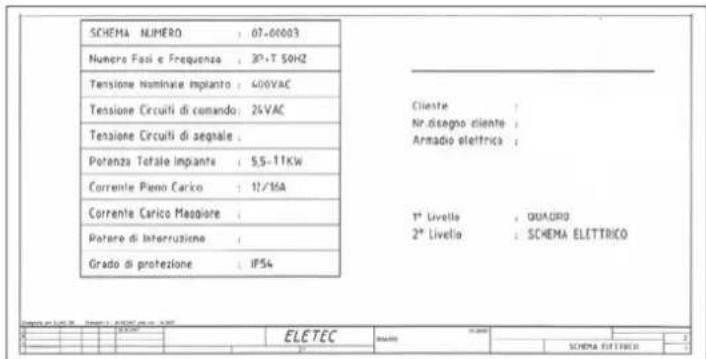

Az alábbiakban a legendát és az elektromos rendszereket mutatjuk be.

PROBLÉMA

A kompresszor nem indul el.

OKA:

- Hiányzik az elektromos tápegység,- a hálózatí feszültség nem a táblán feltüntetett feszültség,- a motor hővédelme be van kapcsolva,- a kompresszor nyomás alatt van,- a nyomáskapcsoló hibás.

JAVÍTÁS

- ellenőrizze az elektromos hálózathoz való csatlakozást,- aktíválja úlja a motor hővédelmét (szakképzett szakember által),- ürítse ki a tartályt,- ellenőrizze a nyomáskapcsoló elektromechanikai hatékonyságát.

PROBLÉMA

Alacsony vagy nincs kimenet, a nyomás nem emelkedik.

OKA

A szívószűrő eltömődött,- a szíjak meglazultak vagy elhasználódtak,- eltömődött a visszatartó szelep,- mechanikai probléma a szivattyúcsoportban.

JAVÍTÁS

- Tisztítsa meg vagy cserélje ki a légszűrőt,- feszítse meg a szijakat, vagy cserélje ki őket,- szerelje szét és tisztítsa meg a visszatartó szelepet, és szükség esetén cserélje ki,- vizsgálja felül a szivattyúcsoportot.

PROBLÉMA

A kompresszor nehezen indul, és a hővédelem gyakran bekapcsol.

OKA

- A munkavállaió elektromos feszültsége a motorkapcsokon nem elegendő.- A termosztát kalibrációjának elvesztése.

JAVÍTÁS

- Ellenőrizze a hálózati feszültséget,- a háromfázisú motoroknál mérje az egyfázisúak felszívását,- Hiba esetén cserélje ki a termikus védelmet,- távolítsa el a szíjakat és ellenőrizze a szivattyúcsoportot.

PROBLÉMA

Fogyasztás vagy olajszivárgás.

OKA

- Túlzott fogyasztás,- szivárgás a berendezésen.

JAVÍTÁS

- Szivattyúcsoport felülvizsgálata,- ellenőrizze a cső- és csuklótömítéseket.

PROBLEMA

Rezgések és zajok.

OKA

- Laza vagy kopott kompresszoralkaltrészek,- fejkivezető cső törése,- kopott szívattyúcsoport,- instabil kompresszor.

JAVÍTÁS

Ellenőrizze az alkatrészek rögzítését,- úrítócső cseréje, szívattyúcsoport ellenőrzése,- gondoskodjon a kompresszor stabilitásáról a padlón.
