ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GCA 30-42 BOSCH

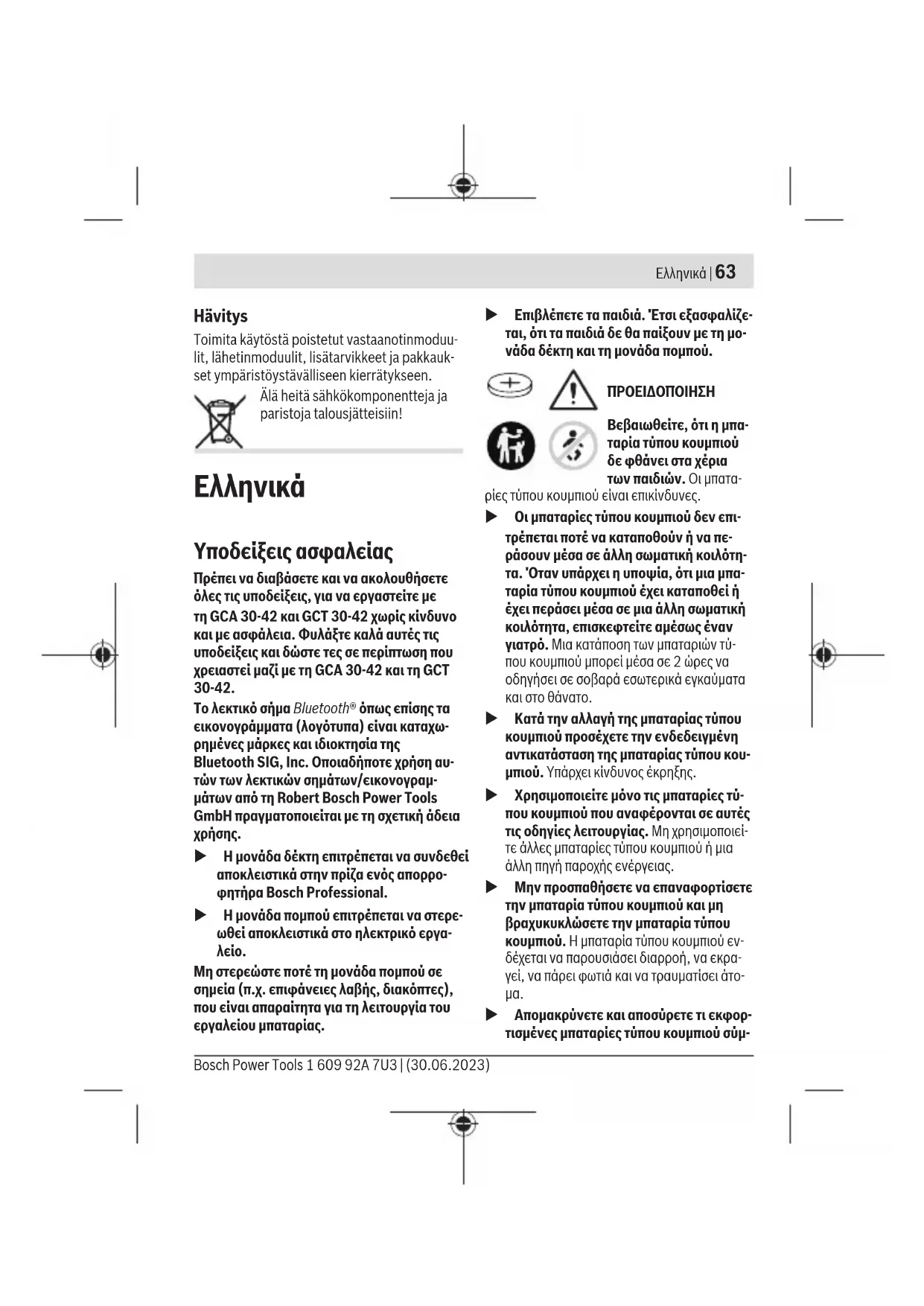

Υποδείξεις ασφαλείας Πρέπει να διαβάσετε και να ακολουθήσετεόλες τις υποδείξεις, για να εργαστείτε μετηGCA30-42 καιGCT 30-42 χωρίς κίνδυνοκαι με ασφάλεια. Φυλάξτε καλά αυτές τιςυποδείξεις και δώστε τες σε περίπτωση πουχρειαστεί μαζί με τηGCA30-42 και τηGCT30-42.Το λεκτικό σήμα Bluetooth® όπως επίσης ταεικονογράμματα (λογότυπα) είναι καταχω-ρημένες μάρκες και ιδιοκτησία τηςBluetooth SIG, Inc. Οποιαδήποτε χρήση αυ-τών των λεκτικών σημάτων/εικονογραμ-μάτων από τη Robert Bosch Power ToolsGmbH πραγματοποιείται με τη σχετική άδειαχρήσης. u Η μονάδα δέκτη επιτρέπεται να συνδεθεί αποκλειστικά στην πρίζα ενός απορρο-φητήρα Bosch Professional. u Η μονάδα πομπού επιτρέπεται να στερε- ωθεί αποκλειστικά στο ηλεκτρικό εργα-λείο.Μη στερεώστε ποτέ τη μονάδα πομπού σεσημεία (π.χ. επιφάνειες λαβής, διακόπτες),που είναι απαραίτητα για τη λειτουργία τουεργαλείου μπαταρίας. u Επιβλέπετε τα παιδιά. Έτσι εξασφαλίζε- ται, ότι τα παιδιά δε θα παίξουν με τη μο-νάδα δέκτη και τη μονάδα πομπού.ΠΡΟΕΙΔΟΠΟΙΗΣΗΒεβαιωθείτε, ότι η μπα-ταρία τύπου κουμπιούδε φθάνει στα χέριατων παιδιών. Οι μπατα-ρίες τύπου κουμπιού είναι επικίνδυνες. u Οι μπαταρίες τύπου κουμπιού δεν επι- τρέπεται ποτέ να καταπoθούν ή να πε-ράσουν μέσα σε άλλη σωματική κοιλότη-τα. Όταν υπάρχει η υποψία, ότι μια μπα-ταρία τύπου κουμπιού έχει καταπoθεί ήέχει περάσει μέσα σε μια άλλη σωματικήκοιλότητα, επισκεφτείτε αμέσως ένανγιατρό. Μια κατάποση των μπαταριών τύ-που κουμπιού μπορεί μέσα σε 2 ώρες ναοδηγήσει σε σοβαρά εσωτερικά εγκαύματακαι στο θάνατο. u Κατά την αλλαγή της μπαταρίας τύπου κουμπιού προσέχετε την ενδεδειγμένηαντικατάσταση της μπαταρίας τύπου κου-μπιού. Υπάρχει κίνδυνος έκρηξης. u Χρησιμοποιείτε μόνο τις μπαταρίες τύ- που κουμπιού που αναφέρονται σε αυτέςτις οδηγίες λειτουργίας. Μη χρησιμοποιεί-τε άλλες μπαταρίες τύπου κουμπιού ή μιαάλλη πηγή παροχής ενέργειας. u Μην προσπαθήσετε να επαναφορτίσετε την μπαταρία τύπου κουμπιού και μηβραχυκυκλώσετε την μπαταρία τύπουκουμπιού. Η μπαταρία τύπου κουμπιού εν-δέχεται να παρουσιάσει διαρροή, να εκρα-γεί, να πάρει φωτιά και να τραυματίσει άτο-

u Απομακρύνετε και αποσύρετε τι εκφορ- τισμένες μπαταρίες τύπου κουμπιού σύμ-Bosch Power Tools 1 609 92A 7U3 | (30.06.2023)64 | Ελληνικά φωνα με τους κανονισμούς.Οι εκφορτι- σμένες μπαταρίες τύπου κουμπιού μπορούν να παρουσιάσουν διαρροή και να προξενή- σουν έτσι ζημιά στο προϊόν ή να τραυματί- σουν άτομα. u Μην υπερθερμαίνετε την μπαταρία τύ- που κουμπιού και μην την ρίχνετε στη φωτιά. Η μπαταρία τύπου κουμπιού ενδέχε- ται να παρουσιάσει διαρροή, να εκραγεί, να πάρει φωτιά και να τραυματίσει άτομα. u Μην προξενήσετε ζημιά στην μπαταρία τύπου κουμπιού και μην ανοίξετε την μπαταρία τύπου κουμπιού. Η μπαταρία τύ- που κουμπιού ενδέχεται να παρουσιάσει διαρροή, να εκραγεί, να πάρει φωτιά και να τραυματίσει άτομα. u Μη φέρετε μια χαλασμένη μπαταρία τύ- που κουμπιού σε επαφή με νερό. Το εξερχόμενο λίθιο μπορεί με το νερό να δη- μιουργήσει υδρογόνο και έτσι να οδηγήσει σε φωτιά, έκρηξη ή στον τραυματισμό

Περιγραφή προϊόντος και

Χρήση σύμφωνα με τον προορισμό Η μονάδα δέκτη GCA30-42 λαμβάνει ένα σή- μα εκκίνησης/στάσης για έναν απορροφητήρα σκόνης Bosch Professional. Αυτό το σήμα με- ταδίδεται από τη μονάδα πομπού GCT30-42. Περισσότερες πληροφορίες λαμβάνετε στις οδηγίες χειρισμού της μονάδα πομπού GCT30-42 και του χρησιμοποιούμενου απορ- ροφητήρα σκόνης. Απεικονιζόμενα στοιχεία Η απαρίθμηση των εικονιζομένων εξαρτημάτων αναφέρεται στην παράσταση στις σελίδες γρα-

Εξαρτήματα GCA 30-42 (1) Μονάδα δέκτη (2) Ένδειξη κατάστασης με σύμβολο αυτόμα- της εκκίνησης (Διασύνδεση χρήστη) (3) Πλήκτρο (Διασύνδεση χρήστη) (4)

Εξαρτήματα GCT 30-42 (5) Μονάδα πομπού (6) LED ένδειξης κατάστασης (Διασύνδεση

(7) Πλήκτρο εκκίνησης/στάσης (Διασύνδεση

(8) Λαστιχένια ταινία με άγκιστρο στερέωσης (9) Λαστιχένια ταινία Τεχνικά στοιχεία Μονάδα δέκτη GCA 30-42 Κωδικός αριθμός 1 600 A02 GE. Θερμοκρασία λειτουρ-

−20...+50°C Θερμοκρασία αποθή-

(πλάτοςxύψος) 91x121mm Μεταφορά δεδομένων Bluetooth® Bluetooth® 4.2 (Low Energy) Χρησιμοποιούμενη πε- ριοχή συχνοτήτων 2.402–2.480MHz 1 609 92A 7U3 | (30.06.2023) Bosch Power ToolsΕλληνικά | 65 Μονάδα δέκτη GCA 30-42 Ισχύς εξόδου <10mW Μονάδα πομπού GCT 30-42 Κωδικός αριθμός 1 600 A02 GH. Θερμοκρασία λειτουρ-

−20...+50°C Θερμοκρασία αποθή-

43x18x42mm Μήκος λαστιχένιας ται-

240mm Βαθμός προστασίας IP54 Μεταφορά δεδομένων Bluetooth® Bluetooth® 4.2 (Low Energy) Χρησιμοποιούμενη πε- ριοχή συχνοτήτων 2.402–2.480MHz Ισχύς εξόδου <10mW Παροχή ενέργειας Bluetooth® Low Energy Module Μπαταρία τύπου κου-

Μπαταρία λιθίου 3V, CR2032 A) Χωρίς λαστιχένια ταινία Οι τιμές μπορεί να διαφέρουν ανάλογα με το προϊόν και υπόκεινται σε συνθήκες εφαρμογής καθώς και περιβάλλοντος. Περισσότερες πλη- ροφορίες κάτω από www.bosch-professional.com/wac. Συναρμολόγηση και

Συναρμολόγηση της μονάδας πομπού – Θέστε το ένα άκρο της λαστιχένιας ταινίας(9) σε ένα από τα δύο άγκιστρα στερέωσης(8). – Στερεώστε τη μονάδα πομπού(5) στο εργα- λείο μπαταρίας. Γι’ αυτό σφίξτε τη λαστι- χένια ταινία(9) σταθερά και θέστε το ελεύ- θερο άκρο στο δεύτερο άγκιστρο στερέωσης(8). Κόψτε τη λαστιχένια ταινία σε περίπτωση που χρειάζεται στο κατάλληλο μήκος. Κατάλληλες είναι θέσεις, στις οποίες το ερ- γαλείο μπαταρίας δημιουργεί αρκετούς κρα- δασμούς κατά τη λειτουργία. Μη στερεώστε ποτέ τη μονάδα πομπού σε σημεία, που εί- ναι απαραίτητα για τη λειτουργία του εργα- λείου μπαταρίας (π.χ. επιφάνειες λαβής, διακόπτες, οθόνες). Θέση σε λειτουργία Αποκατάσταση της σύνδεσης μεταξύ GCA30-42 και GCT30-42 – Βεβαιωθείτε, ότι η μονάδα πομπού GCT30-42 βρίσκεται κοντά στη μονάδα δέκτη GCA30-42. – Τοποθετήστε το φις του απορροφητήρα στην πρίζα του ρεύματος. – Θέστε τον διακόπτη του απορροφητήρα στην αυτόματη εκκίνηση/στάση. – Τοποθετήστε τη μονάδα δέκτη GCA30-42(1) με το φις(4) στην πρίζα στον απορροφητήρα. – Η ένδειξη κατάστασης με σύμβολο αυτόμα- της εκκίνησης(2) αναβοσβήνει μπλε. Bosch Power Tools 1 609 92A 7U3 | (30.06.2023)66 | Ελληνικά – Πατήστε το πλήκτρο εκκίνησης/στάσης(7) στη μονάδα πομπού GCT30-42 τόσο, ώσπου το LED ένδειξης κατάστασης(6) να αναβοσβήσει δύο φορές μπλε. Το LED ενδείξεις κατάστασης(6) στη μο- νάδα πομπού GCT 30-42 ανάβει σύντομα

Σύνδεση αποκατεστημένη: – Η ένδειξη κατάστασης με σύμβολο αυτόμα- της εκκίνησης(2) στη μονάδα δέκτη GCA30-42 ανάβει πράσινη. – Το LED ενδείξεις κατάστασης(6) στη μο- νάδα πομπού GCT30-42 ανάβει σύντομα

Κατά την αλλαγή μιας μπαταρίας τύπου κου- μπιού ισχύουν τα εξής: – Σε περίπτωση που η μονάδα πομπού GCT30-42 πριν την αλλαγή της μπαταρίας τύπου κουμπιού ήταν συνδεδεμένη με τη μονάδα δέκτη GCA30-42, τότε η σύνδεση αποκαθίσταται ξανά αυτόματα μετά την αλ- λαγή της μπαταρίας τύπου κουμπιού. – Εάν πριν από την αλλαγή της μπαταρίας τύ- που κουμπιού δεν υπήρχε καμία σύνδεση, τότε πρέπει να αποκατασταθεί η σύνδεση. Μετά από μια επαναφορά (reset) πρέπει να συνδεθούν εκ νέου η μονάδα πομπού και η μο- νάδα δέκτη. Αυτόματη εκκίνηση του απορροφητήρα – Τοποθετήστε τον εύκαμπτο σωλήνα αναρ- ρόφησης στη διάταξη αναρρόφησης του ερ- γαλείου μπαταρίας. Αναγνώριση κραδασμών Η μονάδα πομπού GCT 30-42 διαθέτει μια ανα- γνώριση κραδασμών. Όταν αναγνωρίσει κραδα- σμούς του ενεργοποιημένου εργαλείου μπατα- ρίας, ενεργοποιείται αυτόματα ο απορροφητή-

Όταν απενεργοποιήσετε το εργαλείο μπαταρί- ας, τότε απενεργοποιείται ο απορροφητήρας αυτόματα μετά από έναν ορισμένο χρόνο συ- νέχισης της λειτουργίας. Χειροκίνητη ενεργοποίηση/ απενεργοποίηση – Πατήστε σύντομα το πλήκτρο εκκίνησης/ στάσης(7) στη μονάδα πομπού(5). Ο απορροφητήρας σκόνης ενεργοποιείται. – Για την απενεργοποίηση του απορροφητή- ρα πατήστε εκ νέου το πλήκτρο εκκίνησης/ στάσης(7) στη μονάδα πομπού. Υπόδειξη: Όταν απενεργοποιήσετε τον απορ- ροφητήρα με το πλήκτρο εκκίνησης/στάσης(7) στη μονάδα πομπού, ξεκινά ο απορροφητήρας αυτόματα εκ νέου, μόλις η μονάδα πομπού(5) αναγνωρίσει κραδασμούς του εργαλείου μπατα-

Επαναφορά στις ρυθμίσεις του εργοστασίου – Μονάδα δέκτη GCA30-42: Κρατήστε το πλήκτρο(3) πατημένο τόσο, ώσπου η έν- δειξη κατάστασης με το σύμβολο αυτόματης εκκίνησης(2) να αναβοσβήσει σύντομα τέσσερις φορές διαδοχικά μπλε. – Μονάδα πομπού GCT30-42: Κρατήστε το πλήκτρο εκκίνησης/στάσης(7) πατημένο τόσο, ώσπου το LED ένδειξης κατάστασης(6) να αναβοσβήσει σύντομα τέσσερις φορές διαδοχικά μπλε. 1 609 92A 7U3 | (30.06.2023) Bosch Power ToolsΕλληνικά | 67 Ένδειξη της κατάστασης GCA 30-42: Ένδειξη κατάστασης(2) Σημασία/Αιτία Λύση Μπλε – Η σύνδεση αποκαθίσταται

– Λαμβάνονται δεδομένα

Πράσινη – Σύνδεση αποκατεστημένη και ενεργοποιημένη

Κίτρινη – Η σύνδεση διακόπηκε – Θέστε τη μονάδα πομπού πιο κοντά στη μονάδα δέκτη – Ενεργοποιήστε την αναγνώριση κραδασμών ή πατήστε το πλή- κτρο εκκίνησης/στάσης(7) GCT 30-42: LED έν- δειξης κατάστασης (Διασύνδεση χρήστη)(6) Σημασία/Αιτία Λύση Μπλε – Η σύνδεση αποκαθίσταται

– Μεταφέρονται δεδομένα

Πράσινη – Σύνδεση αποκατεστημένη – Μπαταρία τύπου κουμπιού επαρκώς φορτισμένη

Κίτρινη – Μπαταρία τύπου κουμπιού σχε-

Αλλάξτε σύντομα την μπαταρία τύ- που κουμπιού Κόκκινη – Σύνδεση μη αποκατεστημένη

– Μπαταρία τύπου κουμπιού

– Ξεκινήστε την προσπάθεια σύν- δεσης εκ νέου

– Αλλαγή της μπαταρίας τύπου

Bosch Power Tools 1 609 92A 7U3 | (30.06.2023)68 | Ελληνικά Συντήρηση και σέρβις Συντήρηση και καθαρισμός Απομακρύνετε τη ρύπανση με ένα πινέλο ή με ένα υγρό πανί. Μη χρησιμοποιήσετε κανένα υγρό καθαρισμού ή διαλύτη. Αντικατάσταση της μπαταρίας τύπου

u Προσοχή: Αντικαθιστάτε μια μπαταρία τύπου κουμπιού πάντοτε με μια μπαταρία τύπου κουμπιού του ίδιου τύπου. Υπάρχει κίνδυνος έκρηξης. u Απομακρύνετε και αποσύρετε τι εκφορ- τισμένες μπαταρίες τύπου κουμπιού σύμ- φωνα με τους κανονισμούς.Οι εκφορτι- σμένες μπαταρίες τύπου κουμπιού μπορούν να παρουσιάσουν διαρροή και να προξενή- σουν έτσι ζημιά στο προϊόν ή να τραυματί- σουν άτομα. – Ανοίξτε το κάλυμμα της θήκης της μπαταρί- ας στην πίσω πλευρά της μονάδας πομπού με ένα κέρμα. – Αφαιρέστε την μπαταρία τύπου κουμπιού προσεκτικά και τοποθετήστε μια νέα μπατα- ρία τύπου κουμπιού. Προσέξτε τη σήμανση για τη σωστή τοπο- θέτηση της μπαταρίας τύπου κουμπιού. – Κλείστε το κάλυμμα της θήκης της μπαταρί- ας με ένα κέρμα. Γυρίστε το κάλυμμα μέχρι τέρμα, για να εξα- σφαλίσετε ένα σωστό κλείσιμο. Εξυπηρέτηση πελατών και συμβουλές

Η υπηρεσία εξυπηρέτησης πελατών απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόντος σας καθώς και για τα αντίστοιχα ανταλλακτικά. Σχέδια συναρμολόγη- σης και πληροφορίες για τα ανταλλακτικα θα βρείτε επίσης κάτω από: www.bosch‑pt.com Η ομάδα παροχής συμβουλών της Bosch απα- ντά ευχαρίστως τις ερωτήσεις σας για τα προϊ- όντα μας και τα εξαρτήματά τους. Δώστε σε όλες τις ερωτήσεις και παραγγελίες ανταλλακτικών οπωσδήποτε το 10ψήφιο κωδι- κό αριθμό σύμφωνα με την πινακίδα τύπου του

Robert Bosch A.E. Ερχείας 37 19400 Κορωπί – Αθήνα Τηλ.: 210 5701258 Φαξ: 210 5701283 Email: [e-mail] www.bosch.com www.bosch-pt.gr Περαιτέρω διευθύνσεις σέρβις θα βρείτε στην ηλεκτρονική διεύθυνση: www.bosch-pt.com/serviceaddresses
