GCA 30-42 - Støvsuger BOSCH - Gratis bruksanvisning og manual

Produkttype	Mottakermodul for trådløs støvsuger
Merke	Bosch
Modell	GCA 30-42
Referanse	1 600 A02 GE
Dimensjoner (L × H)	91 × 121 mm
Vekt	Ikke spesifisert
Strømforsyning	Via støvtøverens strømkontakt (innebygd hannplugg)
Overføring	Bluetooth® 4.2 Low Energy
Frekvensområde	2402-2480 MHz
Uteffekt	< 10 mW
Driftstemperatur	-20 °C til +50 °C
Lagringstemperatur	-20 °C til +65 °C
Hovedfunksjoner	Automatisk start/stopp av støvsuger ved vibrasjonsdeteksjon fra verktøyet; manuell på/av; forsinket stopp
Kompatibilitet	Bosch Professional støvsugere med kontakt for mottakermodul
Tilkoblet sendermodul	GCT 30-42 (selges separat)
Statusindikatorer	Blå, grønn, gul LED (mottakermodul)
Vedlikehold og rengjøring	Rengjør med en børste eller fuktig klut; ikke bruk rengjøringsmidler eller løsemidler
Sikkerhet	Ikke utsett knappecellen for varme; holdes utenfor barns rekkevidde; fare for svelging
Knappecelle (sendermodul)	CR2032, litium 3 V (utskiftbar)
Kundeservice	Bosch Power Tools; reparasjoner på 5 dager via SAV DIRECT

Ofte stilte spørsmål - GCA 30-42 BOSCH

Hvordan koble mottakermodulen GCA 30-42 til sendermodulen GCT 30-42?

Sørg for at modulene er i nærheten. Koble mottakeren til støvsugeren innstilt på Automatisk modus. Hold Inne på/av-knappen på senderen til LED-en blinker to ganger blått. Tilkoblingen er etablert når mottakerens LED lyser grønt.

Hva gjør jeg hvis statuslyset på mottakeren er gult?

Tilkoblingen er avbrutt. Flytt sendermodulen nærmere mottakeren eller aktiver vibrasjonsdeteksjon ved å bruke verktøyet, eller trykk på på/av-knappen på senderen.

Hvordan bytter jeg batteri i sendermodulen GCT 30-42?

Skru av dekselet til batterirommet med en mynt. Ta ut det gamle batteriet og sett inn et nytt CR2032-batteri med riktig polaritet. Skru dekselet helt til for å sikre tetthet.

Støvsugeren starter ikke automatisk når jeg bruker verktøyet. Hva bør jeg sjekke?

Kontroller at støvsugerens bryter står på 'Automatisk start/stopp'. Forsikre deg om at sendermodulen er riktig festet til verktøyet og at batteriet er ladet. Kontroller at Bluetooth-tilkoblingen er etablert (grønn LED).

Kan jeg bruke sendermodulen med et hvilket som helst verktøy?

Sendermodulen GCT 30-42 må festes til et elektroverktøy som genererer vibrasjoner under drift. Ikke fest den til et grep eller nær en bryter.

Hva er rekkevidden til Bluetooth-tilkoblingen?

Typisk rekkevidde for Bluetooth Low Energy er omtrent 10 meter i fritt felt. For pålitelig tilkobling, hold modulene i umiddelbar nærhet under sammenkoblingen.

Hvordan tilbakestiller jeg mottakermodulen til fabrikkinnstillinger?

På mottakermodulen GCA 30-42, hold knappen (3) inne til LED-en blinker 4 ganger raskt blått. På senderen holdes på/av-knappen inne til 4 raske blå blink.

Støvsugeren stopper med en forsinkelse etter verktøyet. Hvordan endrer jeg forsinkelsen?

Forsinkelsestiden er forhåndsinnstilt og kan ikke justeres. Den gjør det mulig å suge opp rester etter at verktøyet er stoppet.

Hva gjør jeg hvis LED-en på senderen er rød?

Rød LED indikerer tomt batteri eller manglende tilkobling. Bytt batteriet med et nytt CR2032. Hvis problemet vedvarer, tilbakestill tilkoblingen.

Hvor finner jeg reservedeler og kundeservice?

Besøk www.bosch-pt.com for eksploderte tegninger og reservedeler. I Norge bruk SAV DIRECT-skjemaet på www.bosch-pt.no for reparasjon på under 5 dager, eller kontakt kundeservice.

BRUKSANVISNING GCA 30-42 BOSCH

Produkt- og ydelsesbeskrivelse

Beregnet anvendelse

Vedligeholdelse og service

Vedligeholdelse og rengøring

Kundeservice og anvendelsesrådgivning

Alle anvisningene må leses og følges for at arbeid med GCA 30-42 og GCT 30-42 skal kunne utføres uten fare og på en sikker måte. Oppbevar disse anvisningene på et trygt sted, og la dem følge med hvis GCA 30-42 og GCT 30-42 skal brukes av andre.

Navnet Bluetooth® og logoene er registrerte varemerker som tilhører Bluetooth SIG, Inc. Enhver bruk av navnet/logoen av Robert Bosch Power Tools GmbH skjer på lisens.

▶ Sendermodulen må utelukkende festes på elektroverktøyet.
Fest aldri sendermodulen på steder som er nødvendige for at det batteridrevne verktøyet skal kunne betjenes (f.eks. grepsflater, brytere).
Må være utilgjengelig for barn. Sikre at barn ikke leker med mottaker- og sendermoduler.

ADVARSEL

Pass på at knappcellebatteriet ikke er tilgjengelig for barn.

Knappcellebatterier er farlige.

Knappcellebatterier må aldri svelges eller føres inn i andre kroppsåpninger. Ved mistanke om at et knappcellebatteri er svelget eller ført inn i en annen kroppsåpning må lege kontaktes umiddelbart. Svelging av et knappcellebatteri kan føre til alvorlige innvendige etseskader og død innen 2 timer.
▶ Pass på at knappcellebatteriet skiftes ut på riktig måte. Det er fare for eksplosjon.
Bruk bare knapceller som er angitt i denne bruksanvisningen. Bruk ikke noen andre knappeceller eller en annen energiforsyning.
Du må ikke forsøke å lade knappcellebatteriet på nytt eller kortslutte det. Knappcellebatteriet kan bli utett, eksplodere, brenne og føre til personskader.

54 | Norsk

Utladede knappcellebatterier må tas ut og kastes forskriftsmessig. Utladede knappcellebatterier kan bli utette og dermed skade produktet eller personer.
Knappcellebatteriet må ikke overopphetes og ikke kastes på åpen ild. Knappcellebatteriet kan bli utett, eksplodere, brenne og føre til personskader.
Du må ikke skade knappcellebatteriet og ikke ta det fra hverandre. Knappcellebatteriet kan bli utett, eksplodere, brenne og føre til personskader.
Et skadet knappcellebatteri må ikke komme i kontakt med vann. Litium som lekker ut og vann kan danne hydrogen og dermed føre til brann, eksplosjon eller personskader.

Produktbeskrivelse og ytelsesspesifikasjoner

Forskriftsmessig bruk

Mottakermodulen GCA 30-42 mottar et startstopp-signal for en Bosch Professional-støvsuger. Dette signalet overføres av sendermodulen GCT 30-42.

Du finner mer informasjon i bruksanvisningene for sendermodulen GCT 30-42 og den benyttede støvsugeren.

Illustrerte komponenter

Nummereringen av de illustrerte komponentene gjelder for bildene på illustrasjonssidene.

Komponenter GCA 30-42

(1) Mottakermodul

(2) Statusindikator med autostartsymbol (brukergrensesnitt)
(3) Knapp (brukergrensesnitt)
(4) Støpsel

Komponenter GCT 30-42

(5) Sendermodul
(6) LED-statusindikator (brukergrensesnitt)
(7) Start-/stopp-knapp (brukergrensesnitt)
(8) Festekrok for gummibånd
(9) Gummibånd

Tekniske data

Mottakermodul GCA 30-42
Artikkelnummer	1 600 A02 GE.
Driftstemperatur -20 ... +50 °C
Lagringstemperatur -20 ... +65 °C
Mål (bredde x høyde) 91 x 121 mm
Dataoverføring
Bluetooth® Bluetooth® 4.2 (Low Energy)
Benyttet frekvensområde	2402–2480 MHz
Utgangseffekt < 10 mW

Sendermodul GCT 30-42
Artikkelnummer	1 600 A02 GH.
Driftstemperatur -20 ... +50 °C
Lagringstemperatur -20 ... +65 °C
Mål A)	43 x 18 x 42 mm
Lengde på gummibånd	240 mm
Kapslingsgrad IP54

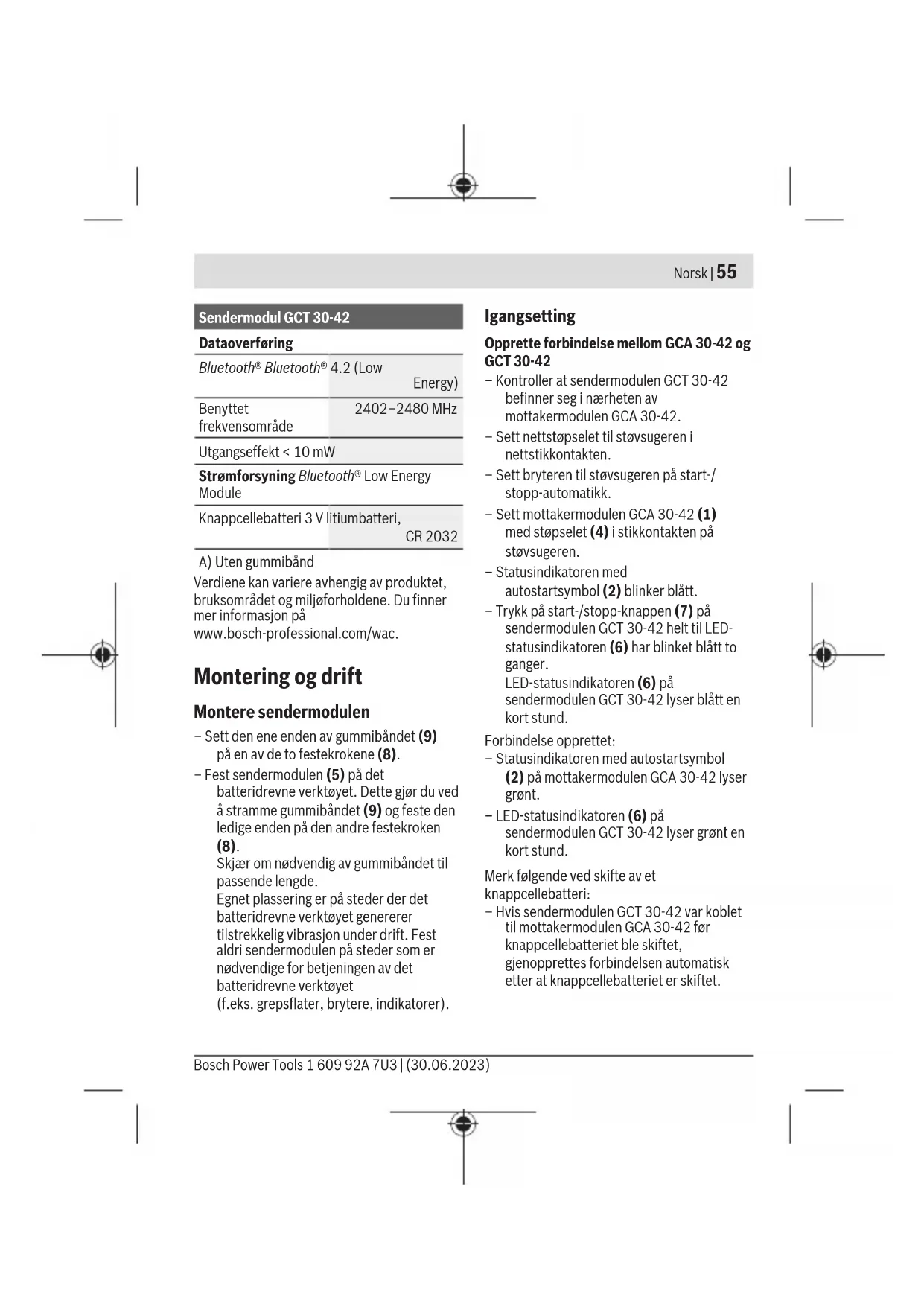

Sendermodul GCT 30-42
Dataoverføring

Bluetooth® Bluetooth® 4.2 (Low Energy)
Benyttet frekvensområde	2402-2480 MHz
Utgangseffekt < 10 mW
Strømforsyning Bluetooth® Low Energy Module
Knappcellebatteri 3 V litiumbatteri, CR 2032

A) Uten gummibånd

Verdiene kan variere avhengig av produktet, bruksområdet og miljøforholdene. Du finner mer informasjon på www.bosch-professional.com/wac.

Montering og drift

Montere sendermodulen

• Sett den ene enden av gummibåndet (9) på en av de to festekrokene (8).
• Fest sendermodulen (5) på det batteridrevne verktøyet. Dette gjør du ved å stramme gummibåndet (9) og feste den ledige enden på den andre festekroken (8).
  Skjær om nødvendig av gummibåndet til passende lengde. Egnet plassering er på steder der det batteridrevne verktøyet genererer tilstrekkelig vibrasjon under drift. Fest aldri sendermodulen på steder som er nødvendige for betjeningen av det batteridrevne verktøyet (f.eks. grepsflater, brytere, indikatorer).

Igangsetting

Opprette forbindelse mellom GCA 30-42 og GCT 30-42

• Kontroller at sendermodulen GCT 30-42 befinner seg i nærheten av mottakermodulen GCA 30-42.
• Sett nettstøpselet til støvsugeren i nettstikkontakten.
• Sett bryteren til støvsugeren på start-/stopp-automatikk.
• Sett mottakermodulen GCA 30-42 (1) med støpselet (4) i stikkontakten på støvsugeren.
• Statusindikatoren med autostartsymbol (2) blinker blätt.
  – Trykk på start-/stopp-knappen (7) på sendermodulen GCT 30-42 helt til LED-statusindikatoren (6) har blinket blått to ganger. LED-statusindikatoren (6) på sendermodulen GCT 30-42 lyser blått en kort stund.

Forbindelse opprettet:

• Statusindikatoren med autostartsymbol (2) på mottakermodulen GCA 30-42 lyser grønt.
• LED-statusindikatoren (6) på sendermodulen GCT 30-42 lyser grønt en kort stund.

Merk følgende ved skifte av et knappcellebatteri:

- Hvis sendermodulen GCT 30-42 var koblet til mottakermodulen GCA 30-42 før knappcellebatteriet ble skiftet, gjenopprettes forbindelsen automatisk etter at knappcellebatteriet er skiftet.

56 | Norsk

- Hvis det ikke var forbindelse før knappcellebatteriet ble skiftet, må forbindelsen opprettes.

Etter en tilbakestilling må sender- og mottakermodul kobles til på nytt.

- Sett sugeslangen i avsugsanordningen til det batteridrevne verktøyet.

Vibrasjonsregistrering

Sendermodulen GCT 30-42 er utstyrt med en vibrasjonsregistrering. Hvis den registrerer vibrasjonene til det aktiverte batteridrevne verktøyet, slås støvsugeren automatisk på.

Hvis du slår av det batteridrevne verktøyet, slås støvsugeren automatisk av etter en viss forsinkelsestid.

Slå på/av manuelt

- Trykk kort på start-/stopp-knappen (7) på sendermodulen (5). Støvsugeren slås på.

- For å slå av støvsugeren trykker du på start-/stopp-knappen (7) på sendermoduloen igjen.

Merknad: Hvis du slår av støvsugeren med start-/stopp-knappen (7) på sendermodulen, starter støvsugeren automatisk igjen så snart sendermodulen (5) registrerer vibrasjoner på det batteridrevne verktøyet.

Tilbakestille til fabrikkinnstillingene

- Mottakermodul GCA 30-42: Trykk på knappen (3) helt til statusindikatoren med autostartsymbol (2) blinker blått fire ganger etter hverandre med korte mellomrom.

- Sendermodul GCT 30-42: Trykk på start-/stopp-knappen (7) helt til LED-statusindikatoren (6) blinker blått fire ganger etter hverandre med korte mellomrom.

Tilstandsvisninger

GCA 30-42: Betydning/årsak Løsning Statusindikator (2)

Blå – Forbindelse blir opprettet		-
	eller
	- Data mottas
Grønn – Forbindelse opprettet og aktiv –
Gul – Forbindelse avbrutt – Sett sendermodulen nærmere		mottakermodulen- Utløs vibrasjonsregistrering,eller trykk på start-/stopp-knappen (7)

1 609 92A 7U3 | (30.06.2023) Bosch Power Tools

GCT 30-42: LED- statusindikator (brukergrensesnitt) (6) Betydning/årsak Løsning

Blå – Forbindelse blir opprettet	–
eller
– Data blir overført

Grønn – Forbindelse opprettet	–
– Knappcellebatteri tilstrekkeligladet

Gul - Knappcellebatteri nesten tomt Skift knappcellebatteri snart

Rød – Forbindelse ikke oppretteteller– Knappcellebatteri tomt

– Start forsøk på å opprette forbindelse på nytteller– Skifte knappcellebatteri

Service og vedlikehold

Vedlikehold og rengjøring

Fjern smuss med en pensel eller en fuktig klut. Bruk ikke rengjørings- eller løsemidler.

Skifte knappcellebatteri

▶ Obs! Et knappcellebatteri må alltid skiftes ut med et knappcellebatteri av samme type. Det er fare for eksplosjon.
Utladede knappcellebatterier må tas ut og kastes forskriftsmessig. Utladede knappcellebatterier kan bli utette og dermed skade produktet eller personer.
- Åpne dekselet til batterirommet på baksiden av sendermodulen med en mynt.
– Ta knappcellebatteriet forsiktig ut, og sett inn et nytt. Se merkingen for riktig plassering av knappcellebatteriet.

- Lukk dekselet til batterirommet med en mynt.

Drei på dekselet til det stopper, slik at du er sikker på at det er riktig lukket.

Kundeservice og kundeveiledning

Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Du finner også sprengskisser og informasjon om reservedeler på

www.bosch-pt.com

Boschs kundeveilederteam hjelper deg gjerne hvis du har spørsmål om våre produkter og tilbehør.

Ved alle forespørsler og

reservedelsbestillinger må du oppgi det

10-sifrede produktnummeret som er angitt på produktets typeskilt.

58|Suomi

Norsk

Robert Bosch AS

Postboks 350

1402 Ski

Tel.: [phone]

Faks: 64 87 89 55

Du finner adresser til andre verksteder på: www.bosch-pt.com/serviceaddresses

Kassering

Mottakermodul, sendermodul, tilbehør og emballasje skal leveres til miljøvennlig gjenvinning.

Elektroniske komponenter og batterier må ikke kastes sammen med vanlig husholdningsavfall!
