GCA 30-42 - Aspiradora BOSCH - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato GCA 30-42 BOSCH en formato PDF.
| Tipo de producto | Módulo receptor para aspiradora sin cable |
| Marca | Bosch |
| Modelo | GCA 30-42 |
| Referencia | 1 600 A02 GE |
| Dimensiones (L × A) | 91 × 121 mm |
| Peso | No especificado |
| Alimentación | A través del enchufe eléctrico de la aspiradora (clavija macho integrada) |
| Transmisión | Bluetooth® 4.2 Low Energy |
| Rango de frecuencias | 2402–2480 MHz |
| Potencia de salida | < 10 mW |
| Temperatura de funcionamiento | -20 °C a +50 °C |
| Temperatura de almacenamiento | -20 °C a +65 °C |
| Funciones principales | Encendido/apagado automático de la aspiradora por detección de vibraciones de la herramienta; encendido/apagado manual; apagado diferido |
| Compatibilidad | Aspiradoras Bosch Professional con enchufe para módulo receptor |
| Módulo emisor asociado | GCT 30-42 (vendido por separado) |
| Indicadores de estado | LED azul, verde, amarilla (módulo receptor) |
| Mantenimiento y limpieza | Limpiar con un pincel o un paño húmedo; no usar detergentes ni disolventes |
| Seguridad | No exponer la pila de botón al calor; mantener fuera del alcance de los niños; riesgo de ingestión |
| Pila de botón (módulo emisor) | CR2032, litio 3 V (reemplazable) |
| Servicio posventa | Bosch Power Tools; reparaciones en 5 días a través de SAV DIRECT |
Preguntas frecuentes - GCA 30-42 BOSCH
Preguntas de los usuarios sobre GCA 30-42 BOSCH
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Aspiradora en formato PDF gratis! Encuentra tus instrucciones GCA 30-42 - BOSCH y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. GCA 30-42 de la marca BOSCH.
MANUAL DE USUARIO GCA 30-42 BOSCH

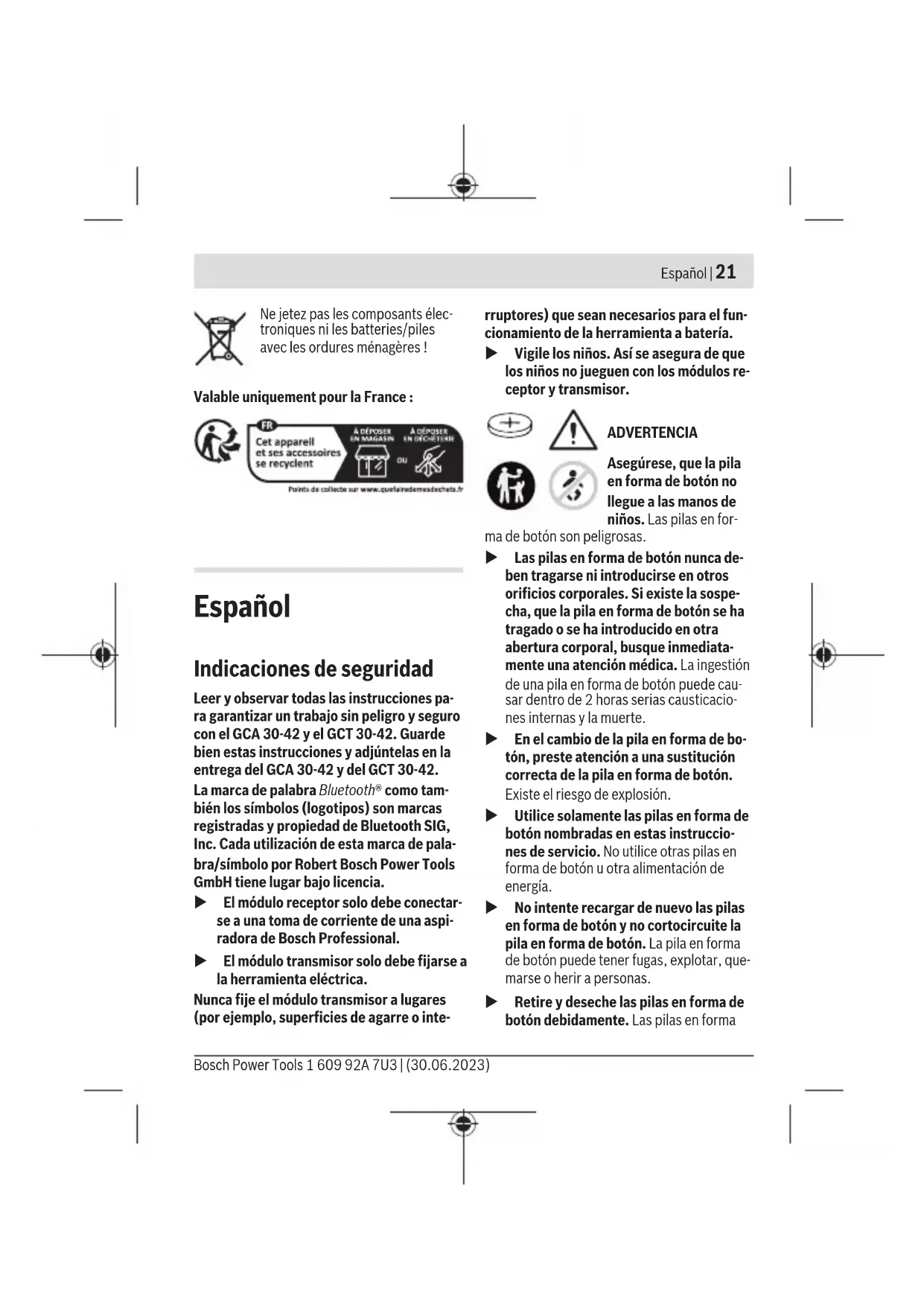

Español ...... Página 21
Indicaciones de seguridad
Leer y observar todas las instrucciones para garantizar un trabajo sin peligro y seguro con el GCA 30-42 y el GCT 30-42. Guarde bien estas instrucciones y adjúntelas en la entrega del GCA 30-42 y del GCT 30-42. La marca de palabra Bluetooth® como también los símbolos (logotipos) son marcas registradas y propiedad de Bluetooth SIG, Inc. Cada utilización de esta marca de palabra/símbolo por Robert Bosch Power Tools GmbH tiene lugar bajo licencia.
El módulo receptor solo debe conectarse a una toma de corriente de una aspiradora de Bosch Professional.
El módulo transmisor solo debe fijarse a la herramienta eléctrica.
Nunca fije el módulo transmisor a lugares (por ejemplo, superficies de agarre o inte-
rruptores) que sean necesarios para el funcionamiento de la herramienta a batería.
Vigile los niños. Así se asegura de que los niños no jueguen con los módulos receptor y transmisor.
ADVERTENCIA
Asegúrese, que la pila en forma de botón no llegue a las manos de niños. Las pilas en for-
ma de botón son peligrosas.
Las pilas en forma de botón nunca deben tragarse ni introducirse en otros orificios corporales. Si existe la sospecha, que la pila en forma de botón se ha tragado o se ha introducido en otra abertura corporal, busque inmediatamente una atención médica. La ingestión de una pila en forma de botón puede causar dentro de 2 horas serias causticaciones internas y la muerte.
En el cambio de la pila en forma de botón, preste atención a una sustitución correcta de la pila en forma de botón.
Existe el riesgo de explosión.
Utilice solamente las pilas en forma de botón nombradas en estas instrucciones de servicio. No utilice otras pilas en forma de botón u otra alimentación de energía.
No intente recargar de nuevo las pilas en forma de botón y no cortocircuite la pila en forma de botón. La pila en forma de botón puede tener fugas, explotar, que-marse o herir a personas.
▶ Retire y deseche las pilas en forma de botón debidamente. Las pilas en forma
22 | Español
de botón descargadas pueden tener fugas y por ello dañar el producto o lesionar personas.
No deje que se sobrecaliente la pila en forma de botón y no la tire al fuego. La pila en forma de botón puede tener fugas, explotar, quemarse o herir a personas.
No dañe la pila en forma de botón y no despiece la pila en forma de botón. La pila en forma de botón puede tener fugas, explotar, quemarse o herir a personas.
Procure que una pila en forma de botón dañada no entre en contacto con el agua. El litio derramado en contacto con agua puede generar hidrógeno y por lo tanto dar lugar a un incendio, una explosión o lesiones de personas.
Descripción del producto y servicio
Utilización reglamentaria
El módulo receptor GCA 30-42 recibe una señal de arranque/parada para una aspiradora de polvo de Bosch Professional, la cual transmite el módulo transmisor GCT 30-42.
Para más información, consulte el manual de instrucciones del módulo transmisor GCT 30-42 y de la aspiradora de polvo utilizada.
Componentes principales
La numeración de los componentes representados está referida a las imágenes en las páginas ilustradas.
Componentes GCA 30-42
(1) Módulo receptor
(2) Indicador del estado con el símbolo de arranque automático (interfaz de usuario)
(3) Tecla (interfaz de usuario)
(4) Enchufe
Componentes GCT 30-42
(5) Módulo transmisor
(6) LED de indicación de estado (interfaz de usuario)
(7) Tecla de arranque/parada (interfaz de usuario)
(8) Cinta de goma del gancho de fijación
(9) Cinta de goma
Datos técnicos
| Módulo receptor GCA 30-42 | |
| Número de artículo | 1 600 A02 GE. |
| Temperatura de servicio | -20 ... +50 °C |
| Temperatura de almacenamiento | -20 ... +65 °C |
| Dimensiones (anchura x altura) | 91 x 121 mm |
Transferencia de datos
| Bluetooth® Bluetooth® 4.2 (Low Energy) | |
| Gama de frecuencia utilizada | 2402-2480 MHz |
| Potencia de salida < 10 mW | |
Módulo transmisor GCT 30-42
| Número de artículo | 1 600 A02 GH. |
Módulo transmisor GCT 30-42
| Temperatura de ser- vicio | -20 ... +50 °C |
| Temperatura de al- macenamiento | -20 ... +65 °C |
| MedidasA) | 43 x 18 x 42 mm |
| Longitud de la cinta de goma | 240 mm |
Clase de protección IP54
Transferencia de datos
| Bluetooth® Bluetooth® 4.2 (Low Energy) | |
| Gama de frecuencia utilizada | 2402-2480 MHz |
| Potencia de salida < 10 mW | |
Suministro de energía Bluetooth® Low Energy Module
| Pila de botón Batería de litio de 3 V,CR 2032 |
A) sin cinta de goma
Los valores pueden variar dependiendo del producto y están sujetos a la aplicación y a las condiciones medioambientales. Más información en www.bosch-professional.com/wac.
Montaje y operación
Montaje del módulo emisor
- Coloque un extremo de la cinta de goma (9) en uno de los dos ganchos de fijación (8).
- Fije el módulo emisor (5) en la herramienta a batería. Para ello, apriete la cinta de goma (9) y coloque el extremo libre en el segundo gancho de fijación (8).
Recorte la cinta de goma si es necesario a la longitud deseada.
Los lugares adecuados son aquellos en los que la herramienta a batería genera suficientes vibraciones durante el funcionamiento. Nunca fije el módulo emisor en lugares que sean necesarios para el funcionamiento de la herramienta a batería (p. ej., superficies de agarre, interruptores, pantallas).
Puesta en marcha
Establecimiento de una conexión entre el GCA 30-42 y el GCT 30-42
- Asegúrese de que el módulo transmisor GCT 30-42 se encuentre cerca del módulo receptor GCA 30-42.
- Conecte el enchufe de la aspiradora a la red.
- Cambie el interruptor de la aspiradora en arranque/parada automático.
- Conecte el módulo receptor GCA 30-42 (1) con el enchufe (4) en la toma de corriente de la aspiradora.
- El indicador de estado con el símbolo de arranque automático (2) parpadea en azul.
- Pulse la tecla de arranque/parada (7) del módulo transmisor GCT 30-42 hasta que el LED de indicación de estado (6) parpa-dee dos veces en azul. El LED de indicación de estado (6) del módulo transmisor GCT 30-42 se ilumina brevemente en azul.
Conexión establecida:
- El indicador de estado con el símbolo de arranque automático (2) del módulo receptor GCA 30-42 se ilumina en verde.
24 | Español
- El LED de indicación de estado (6) del módulo transmisor GCT 30-42 se ilumina brevemente en verde.
Al cambiar una pila de botón, tenga en cuenta lo siguiente:
- Si el módulo emisor GCT 30-42 estaba conectado con el módulo receptor GCA 30-42 antes de cambiar la pila de botón, la conexión se restablecerá automáticamente después de cambiar la pila de botón.
- Si no había conexión antes de cambiar la pila de botón, deberá establecerse la conexión.
Tras un reinicio, los módulos emisor y receptor deben volver a conectarse.
Encendido automático de la aspiradora
- Inserte la manguera de aspiración en el dispositivo de aspiración de la herramienta a batería.
Detector de vibraciones
El módulo emisor GCT 30-42 está equipado con un detector de vibraciones. Si detecta las vibraciones de la herramienta a batería activada, la aspiradora se enciende automáticamente.
Si apaga la herramienta a batería, la aspiradora se apaga automáticamente después de un determinado tiempo de funcionamiento.
Encendido/apagado manual
- Pulse brevemente la tecla de encendido/apagado (7) en el módulo emisor (5). La aspiradora de polvo se enciende.
- Para apagar la aspiradora, pulse de nuevo la tecla de encendido/apagado (7) en el módulo emisor.
Nota: Si apaga la aspiradora con la tecla de encendido/apagado (7) en el módulo emisor, la aspiradora se encenderá de nuevo tan pronto como el módulo emisor (5) detecte las vibraciones de la herramienta a batería.
Reponer a los ajustes de fábrica
- Módulo receptor GCA 30-42: mantenga pulsada la tecla (3) hasta que el indicador de estado con el símbolo de arranque automático (2) parpadee en azul cuatro veces.
- Módulo transmisor GCT 30-42: mantenga pulsada la tecla de arranque/parada (7) hasta que el LED de indicación de estado (6) parpadee en azul cuatro veces.
Indicadores de estado
GCA 30-42: indicador de estado (2) Significado/causa Solución
Azul - Conexión establecida
0
- Datos recibidos
Verde – Conexión establecida y activa –
1 609 92A 7U3 | (30.06.2023) Bosch Power Tools
GCA 30-42: indicador de estado (2) Significado/causa Solución
| Amarillo – Conexión interrumpida – Acercar el módulo transmisoral módulo receptor– Activar la detección de vibra-ciones o pulsar la tecla de arranque/parada (7) |
GCT 30-42: LED de indicación de estado (interfaz de usuario) (6) Significado/causa Solución
| Azul – Se está estableciendo la cone-xión | – |
0
- Los datos se están transfiriendo
| Verde – Conexión establecida | – |
| – Pila de botón cargada lo suficiente |
| Amarillo – Pila de botón prácticamente agotada | Cambiar la pila de botón próxima-mente |
| Rojo – Conexión no establecida | – Reiniciar el intento de cone-xión |
| o | |
| – Pila de botón agotada | o |
| – Cambiar la pila de botón |
Mantenimiento y servicio
Mantenimiento y limpieza
Elimine la suciedad con un pincel o un paño húmedo. No utilice ningún detergente o disolvente.
Sustituir la pila de botón
Atención: Sustituya siempre una pila en forma de botón por otra del mismo tipo. Existe el riesgo de explosión.
Retire y deseche las pilas en forma de botón debidamente. Las pilas en forma de botón descargadas pueden tener fugas y por ello dañar el producto o lesionar personas.
26 | Español
- Abra la tapa del compartimento de las pilas situada en la parte posterior del módulo emisor con una moneda.
- Extraiga con cuidado la pila de botón y coloque una nueva.
Observe la marca para la correcta inserción de la pila de botón. - Cierre la tapa del compartimento de las pilas con una moneda.
Gire la tapa hasta el tope para garantizar un cierre correcto.
Servicio técnico y atención al cliente
El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su producto, así como sobre piezas de recambio. Las representaciones gráficas tridimensionales e informaciones de repuestos se encuentran también bajo:
www.bosch-pt.com
El equipo asesor de aplicaciones de Bosch le ayuda gustosamente en caso de preguntas sobre nuestros productos y sus accesorios.
Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el n° de artículo de 10 dígitos que figura en la placa de características del producto.
España
Robert Bosch España S.L.U.
Departamento de ventas Herramientas Eléctricas
C/Hermanos García Noblejas, 19
28037 Madrid
Para efectuar su pedido online de recambios o pedir la recogida para la reparación de su máquina, entre en la página
www.herramientasbosch.net.
Tel. Asesoramiento al cliente: 902 531 553
Fax: 902 531554
Direcciones de servicio adicionales se encuentran bajo:
El módulo receptor, el módulo transmisor, los accesorios y el embalaje deberán ser reciclados respetando el medio ambiente.
¡No arroje los componentes electrónicos y las pilas a la basura!
El símbolo es solamente válido, si también se encuentra sobre la placa de características del producto/fabricado.
Informaciones adicionales para México
La operación de este equipo está sujeta a las siguientes dos condiciones
-
Es posible que este equipo o dispositivo no cause interferencia perjudicial.
-
Este equipo o dispositivo debe aceptar cualquier interferencia. Incluyendo la que pueda causar su operación no deseada.
