GCA 30-42 - 진공 청소기 BOSCH - 무료 사용 설명서
기기 매뉴얼을 무료로 찾기 GCA 30-42 BOSCH PDF 형식.
| 제품 유형 | 무선 청소기용 수신 모듈 |
| 브랜드 | Bosch |
| 모델 | GCA 30-42 |
| 참조 번호 | 1 600 A02 GE |
| 크기 (가로 × 높이) | 91 × 121 mm |
| 무게 | 명시되지 않음 |
| 전원 | 청소기의 전원 플러그를 통해 (내장형 수 플러그) |
| 전송 | Bluetooth® 4.2 Low Energy |
| 주파수 범위 | 2402–2480 MHz |
| 출력 전력 | < 10 mW |
| 작동 온도 | -20 °C ~ +50 °C |
| 보관 온도 | -20 °C ~ +65 °C |
| 주요 기능 | 공구 진동 감지를 통한 청소기 자동 시작/정지; 수동 켜기/끄기; 지연 정지 |
| 호환성 | 수신 모듈용 소켓이 있는 Bosch Professional 청소기 |
| 관련 송신 모듈 | GCT 30-42 (별도 판매) |
| 상태 표시 | 파란색, 녹색, 노란색 LED (수신 모듈) |
| 유지 관리 및 청소 | 브러시 또는 젖은 천으로 청소; 세제나 용제 사용 금지 |
| 안전 | 버튼 배터리를 열에 노출시키지 마십시오; 어린이의 손이 닿지 않는 곳에 보관; 삼킬 위험 |
| 버튼 배터리 (송신 모듈) | CR2032, 리튬 3V (교체 가능) |
| A/S 서비스 | Bosch 전동 공구; SAV DIRECT를 통해 5일 이내 수리 |
자주 묻는 질문 - GCA 30-42 BOSCH
사용자 질문 GCA 30-42 BOSCH
0 질문 이 기기에 대해. 알고 있는 것에 답하거나 자신의 질문을 하세요.
이 기기에 대한 새로운 질문하기
기기 설명서 다운로드 진공 청소기 무료 PDF 형식! 매뉴얼 찾기 GCA 30-42 - BOSCH 전자 기기를 다시 손에 넣으세요. 이 페이지에는 기기 사용에 필요한 모든 문서가 게시되어 있습니다. GCA 30-42 브랜드 BOSCH.
사용 설명서 GCA 30-42 BOSCH

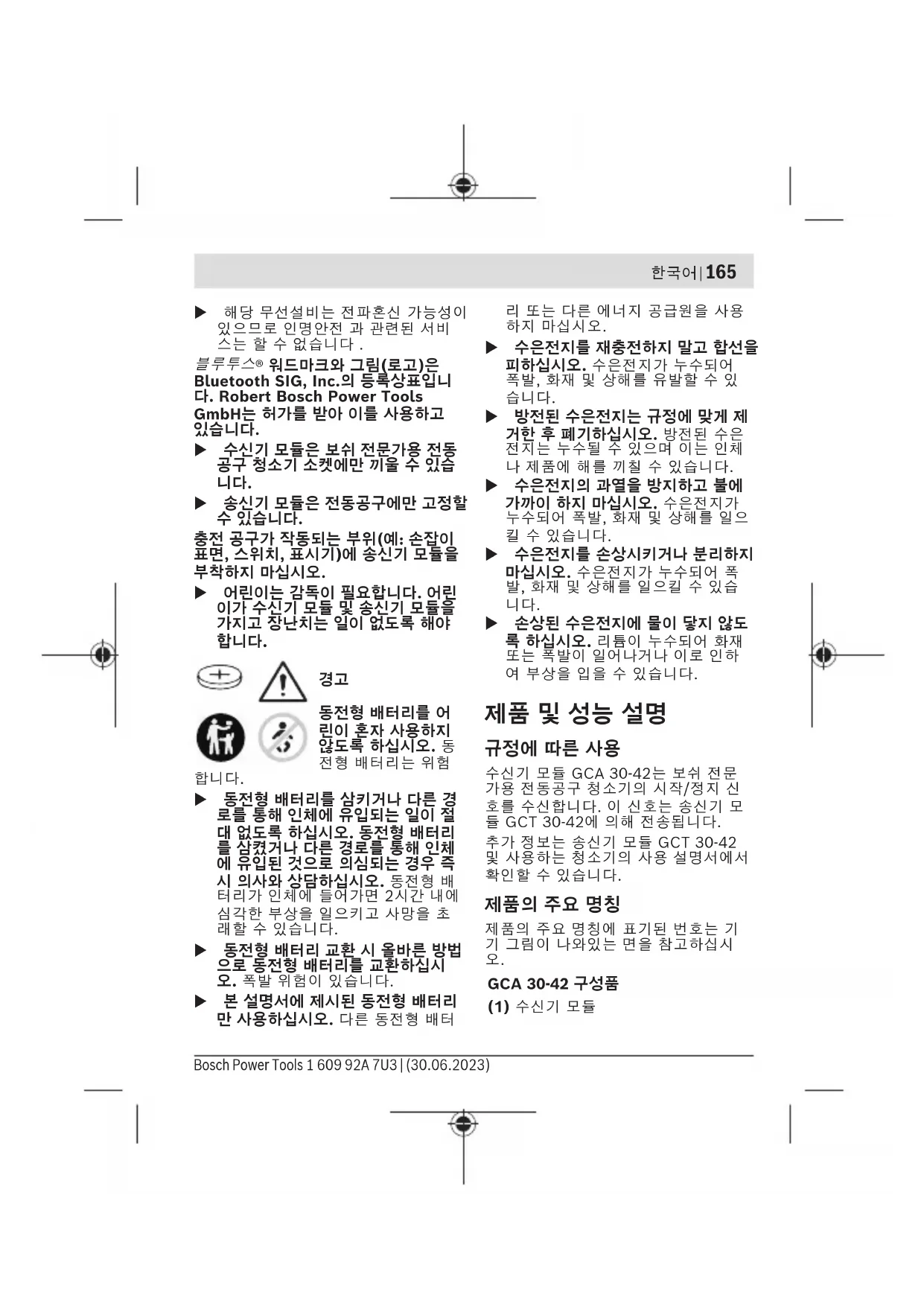

GCA 30-42 및 GCT 30-42 의 안전한 사용을 위해 모든 수칙들을 숙지하고 이에 유의하여 작업하시기 바랍니다. 안전 수칙을 잘 보관하고 모듈 양도 시 GCA 30-42 및 GCT 30-42와 함께 전달하십시오.
▶ 해당 무선설비는 전파혼신 가능성이 있으므로 인명안전 과 관련된 서비스는 할 수 없습니다.
블루투스® 워드마크와 그림(로고)은 Bluetooth SIG, Inc.의 등록상표입니다. Robert Bosch Power Tools GmbH는 허가를 받아 이를 사용하고 있습니다.
수신기 모들은 보쉬 전문가용 전동 공구 청소기 소켓에만 끼을 수 있습니다.
▶ 송신기 모듈은 전동공구에만 고정할 수 있습니다.
충전 공구가 작동되는 부위(예: 손잡이 표면, 스위치, 표시기)에 송신기 모듈을 부착하지 마십시오.
▶ 어린이는 감독이 필요합니다. 어린 이가 수신기 모듈 및 송신기 모듈을 가지고 장난치는 일이 없도록 해야 합니다.
경고
동전형 배터리를 어린이 혼자 사용하지 않도록 하십시오. 동전형 배터리는 위험
합니다.
▶ 동전형 배터리를 삼키거나 다른 경로를 통해 인체에 유입되는 일이 절대 없도록 하십시오. 동전형 배터리를 삼켰거나 다른 경로를 통해 인체에 유입된 것으로 의심되는 경우 즉시 의사와 상담하십시오. 동전형 배터리가 인체에 들어가면 2시간 내에 심각한 부상을 일으키고 사망을 초래할 수 있습니다.
▶ 동전형 배터리 교환 시 올바른 방법으로 동전형 배터리를 교환하십시오. 폭발 위험이 있습니다.
본 설명서에 제시된 동전형 배터리만 사용하십시오. 다른 동전형 배터
리 또는 다른 에너지 공급원을 사용 하지 마십시오.
수은전지를 재충전하지 말고 합선을 피하십시오. 수은전지가 누수되어 폭발, 화재 및 상해를 유발할 수 있습니다.
▶ 방전된 수은전지는 규정에 맞게 제거한 후 폐기하십시오. 방전된 수은전지는 누수될 수 있으며 이는 인체 나 제품에 해를 끼칠 수 있습니다.
수은전지의 과열을 방지하고 불에 가까이 하지 마십시오. 수은전지가 누수되어 폭발, 화재 및 상해를 일으킬 수 있습니다.
수은전지를 손상시키거나 분리하지 마십시오. 수은전지가 누수되어 폭발, 화재 및 상해를 일으킬 수 있습니다.
손상된 수은전지에 물이 닿지 않도록 하십시오. 리튬이 누수되어 화재 또는 폭발이 일어나거나 이로 인하여 부상을 입을 수 있습니다.
제품 및 성능 설명
규정에 따른 사용
수신기 모듈 GCA 30-42는 보쉬 전문 가용 전동공구 청소기의 시작/정지 신호를 수신합니다. 이 신호는 송신기 모 들 GCT 30-42에 의해 전송됩니다.
추가 정보는 송신기 모듈 GCT 30-42 및 사용하는 청소기의 사용 설명서에서 확인할 수 있습니다.
제품의 주요 명칭
제품의 주요 명칭에 표기된 번호는 기기 그림이 나와있는 면을 참고하십시오.
GCA 30-42 구성품
(1) 수신기 모듈
166|한국어
(2) 자동 시작 기호가 포함된 상태 표 시기(사용자 인터페이스)
(3) 버튼(사용자 인터페이스)
(4) 플러그
GCT 30-42 구성품
(5) 송신기 모듈
(6) LED 상태 표시기(사용자 인터페이스)
(7) 시작/정지 버튼(사용자 인터페이스)
(8)고무 밴드 고정 후크
(9) 고무 밴드
제품 사양
| 수신기 모듈 | GCA 30-42 |
| 제품 번호 | 1600 A02 GE. |
| 작동 온도 | -20 ... +50°C |
| 보관 온도 | -20 ... +65°C |
| 치수(폭 x 높이) | 91 x 121 mm |
데이터 전송
| 블루투스® | 블루투스® 4.2 (Low Energy) |
| 사용된 주파수 범위 | 2402-2480 MHz |
| 출력 | < 10 mW |
| 송신기 모듈 | GCT 30-42 |
| 제품 번호 | 1600 A02 GH. |
| 작동 온도 | -20 ... +50 °C |
| 보관 온도 | -20 ... +65 °C |
| 치수A) | 43 x 18 x 42 mm |
| 고무 밴드 길이 | 240 mm |
| 보호 등급 | IP54 |
| 송신기 모듈 | GCT 30-42 |
| 데이터 전송 | |
| 블루투스® | 블루투스® 4.2 (Low Energy) |
| 사용된 주파수 범위 | 2402-2480 MHz |
| 출력 | < 10 mW |
| 블루투스® Low Energy Module 전원 공급 | |
| 동전형 배터리 | 3V 리튬 배터리, CR 2032 |
A) 고무 밴드 제외
값은 제품별로 편차가 있을 수 있으며, 진행하는 작업 및 환경조건에 따라 달라질 수 있습니다. 보다 자세한 정보는 www.bosch-professional.com/wac에서 확인할 수 있습니다.
조립 및 작동
송신기 모듈 조립하기
-고무 밴드 (9)의 한쪽 끝을 양쪽 고정 후크 (8)중 하나에 부착하십시오.
- 송신기 모듈 (5) 을 충전 공구에 고정하십시오. 이를 위해 고무 밴드 (9) 를 팽팽하게 당긴 후 고무 밴드의 다른 한쪽 끝을 두 번째 고정 후 크 (8) 에 부착하십시오.
필요시 고무 밴드를 적당한 길이로 자르십시오.
충전 공구가 작동 중에 충분한 진동을 발생시키는 부위가 적합합니다.
충전 공구가 작동되는 부위에 송신기 모들을 부착하지 마십시오(예: 손잡이 표면, 스위치, 표시기).
기계 시동
GCA 30-42와 GCT 30-42 연결하기
-송신기 모듈 GCT 30-42가 수신기 모듈 GCA 30-42 근처에 위치하도록 하십시오.
- 청소기의 전원 플러그를 전원 소켓에 끼우십시오.
- 청소기의 스위치를 자동 시작/정지로 설정하십시오.
-수신기 모듈 GCA 30-42 (1) 를 플러그 (4) 를 이용해 청소기의 소켓에 끼우십시오.
-자동 시작 기호가 포함된 상태 표시
기 (2) 가 청색으로 깜박입니다.
- LED 상태 표시기 (6) 가 청색으로 두 번 깜박일 때까지 송신기 모듈 GCT 30-42의 시작/정지 버튼 (7)을 누르고 계십시오.
송신기 모듈 GCT 30-42의 LED 표시기 (6) 가 잠깐 동안 청색으로 켜집니다.
연결됨:
-수신기 모듈 GCA 30-42의 자동 시작 기호가 포함된 상태 표시기 (2) 가 녹색으로 켜집니다.
- 송신기 모듈 GCT 30-42의 LED 표
시기 (6) 가 잠깐 동안 녹색으로 켜
집니다.
동전형 배터리를 교체할 때 다음 사항이 적용됩니다:
- 동전형 배터리를 교체하기 전에 송신기 모듈 GCT 30-42가 수신기 모듈 GCA 30-42에 연결된 경우, 동전형 배터리를 교체하면 연결이 자동으로 복원됩니다.
- 동전형 배터리를 교체하기 전에 연결되지 않은 경우, 연결을 해야 합니다.
재설정 후 송신기와 수신기 모듈을 다시 연결해야 합니다.
청소기 자동 시작
-배터리 공구의 청소기에 흡입 호스 를 삽입하십시오.
진동 감지 기능
송신기 모듈 GCT 30-42는 진동 감지 기능이 있습니다. 작동 중인 충전 공구의 진동을 감지하면 청소기가 자동으로 켜집니다.
충전 공구의 전원을 끌 경우, 청소기는 일정 애프터 러닝 시간이 지나면 자동으로 꺼집니다.
수동으로 전원 켜기/끄기
- 송신기 모듈 (5) 의 시작/정지 버튼 (7) 을 짧게 누르십시오. 청소기의 전원이 켜집니다.
- 청소기의 전원을 끄려면, 송신기 모 들의 시작/정지 버튼 (7) 을 다시 누 르십시오.
지침: 송신기 모듈의 시작/정지 버튼 (7) 을 눌러 청소기의 전원을 끝 경우, 송신기 모듈 (5) 이 충전 공구의 진동을 감지하는 즉시 청소기가 자동으로 다시 켜집니다.
초기 설정으로 리셋
-수신기 모듈 GCA 30-42: 자동 시작 기호가 포함된 상태 표시기 (2) 가 청색으로 빠르게 4회 깜박일 때까지 시작/정지 버튼 (3) 을 누르고 계십시오.
-송신기 모듈 GCT 30-42: LED 상태 표시기 (6) 가 청색으로 빠르게 4회 깜박일 때까지 시작/정지 버튼 (7) 을 누르고 계십시오.
168|한국어
상태 표시
| GCA 30-42: 상태표시기 (2) | 의미/원인 해결책 | |
| 청색 – 연결 중또는– 데이터 수신 중 | – | |
| 녹색 – 연결됨 및 작동 중 – | ||
| 황색 – 연결 중단됨 – 송신기 모듈을 수신기 모들에 더 가깝게 배치하기– 진동 감지 기능 작동 또는시작/정지 버튼 (7) 누르기 | ||
| GCT 30-42: LED상태 표시기(사용자 인터페이스) (6) | 의미/원인 해결책 | |
| 청색 - 연결 중 | 또는- 데이터 전송 중 | - |
| 녹색 - 연결됨 | - 동전형 배터리가 충분히충전됨 | - |
| 황색 - 동전형 배터리가 거의 방전됨 | 동전형 배터리를 즉시 교체하기 | |
| 적색 - 연결되지 않음 | 또는- 동전형 배터리가 방전됨 | - 다시 연결 시도또는- 동전형 배터리 교체하기 |
보수 정비 및 서비스
보수 정비 및 유지
브러시 또는 젖은 천을 이용하여 오염 물질을 제거합니다. 세척제 또는 용제 를 사용하지 마십시오.
동전형 배터리 교체하기
▶ 주의: 동전형 배터리는 항상 동일한 타입의 동전형 배터리로 교체하십시오. 폭발 위험이 있습니다.
▶ 방전된 수은전지는 규정에 맞게 제
거한 후 폐기하십시오. 방전된 수은
한국어|169
전지는 누수될 수 있으며 이는 인체 나 제품에 해를 끼칠 수 있습니다.
- 동전을 사용하여 송신기 모듈 뒷면
의 배터리 케이스 덮개를 여십시오.
-동전형 배터리를 조심스럽게 꺼내고 새 동전형 배터리를 끼우십시오. 동전형 배터리를 올바르게 삽입하는 방법에 대한 표시를 참조하십시오. - 동전을 사용하여 배터리 케이스 덮 개를 닫으십시오. 제대로 닫힐 때까지 덮개를 끝까지 돌립니다.
AS 센터 및 사용 문의
AS 센터에서는 귀하 제품의 수리 및 보수정비, 그리고 부품에 관한 문의를 받고 있습니다. 대체 부품에 관한 분해 조립도 및 정보는 인터넷에서도 찾아 볼수 있습니다 - www.bosch-pt.com 보쉬 사용 문의 팀에서는 보쉬의 제품 및 해당 액세서리에 관한 질문에 기꺼이 답변 드릴 것입니다.
문의나 대체 부품 주문 시에는 반드시 제품 네임 플레이트에 있는 10자리의 부품번호를 알려 주십시오.
콜센터 080-955-0909
다른 AS 센터 주소는 아래 사이트에서 확인할 수 있습니다:
수신기 모듈, 송신기 모듈, 액세서리 및 포장재는 환경 규정에 따라 재활용해야 합니다.
전자 부품 및 배터리는 가정 폐기물에 버리지 마십시오!
