GCA 30-42 - Pölynimuri BOSCH - Ilmainen käyttöohje ja opas

Tuotetyyppi	Vastaanotinmoduuli langattomalle pölynimurille
Merkki	Bosch
Malli	GCA 30-42
Viite	1 600 A02 GE
Mitat (P × K)	91 × 121 mm
Paino	Ei määritelty
Virtalähde	Pölynimurin sähköliitännän kautta (integroitu urosliitin)
Tiedonsiirto	Bluetooth® 4.2 Low Energy
Taajuusalue	2402–2480 MHz
Lähtöteho	< 10 mW
Käyttölämpötila	-20 °C – +50 °C
Varastointilämpötila	-20 °C – +65 °C
Tärkeimmät toiminnot	Pölynimurin automaattinen käynnistys/pysäytys työkalun tärinän tunnistuksella; manuaalinen käynnistys/pysäytys; viivästetty pysäytys
Yhteensopivuus	Bosch Professional -pölynimurit, joissa on vastaanotinmoduulin liitäntä
Liittyvä lähetinmoduuli	GCT 30-42 (myydään erikseen)
Tilanäytöt	Sininen, vihreä, keltainen LED (vastaanotinmoduuli)
Huolto ja puhdistus	Puhdista harjalla tai kostealla liinalla; ei pesuaineita tai liuottimia
Turvallisuus	Älä altista nappiparistoa kuumuudelle; pidä lasten ulottumattomissa; nielemisvaara
Nappiparisto (lähetinmoduuli)	CR2032, litium 3 V (vaihdettava)
Huoltopalvelu	Bosch Power Tools; korjaukset 5 päivässä SAV DIRECT -palvelun kautta

Usein kysytyt kysymykset - GCA 30-42 BOSCH

Kuinka liitän GCA 30-42 -vastaanotinmoduulin GCT 30-42 -lähetinmoduuliin?

Varmista, että moduulit ovat lähellä toisiaan. Kytke vastaanotin pölynimuriin, joka on asetettu automaattitilaan. Pidä lähettimen käynnistys/pysäytys -painiketta painettuna, kunnes LED vilkkuu kahdesti sinisenä. Yhteys on muodostettu, kun vastaanottimen LED syttyy vihreänä.

Mitä teen, jos vastaanottimen tilan LED on keltainen?

Yhteys on katkennut. Siirrä lähetinmoduuli lähemmäs vastaanotinta tai ota tärinän tunnistus käyttöön käyttämällä työkalua, tai paina lähettimen käynnistys/pysäytys -painiketta.

Kuinka vaihdan GCT 30-42 -lähetinmoduulin pariston?

Avaa paristolokeron kansi kolikolla. Poista vanha paristo ja aseta uusi CR2032-paristo oikein päin. Kierrä kansi tiukasti kiinni varmistaaksesi tiiviyden.

Pölynimuri ei käynnisty automaattisesti työkalun kanssa. Mitä tarkistan?

Tarkista, että pölynimurin kytkin on 'Automaattinen käynnistys/pysäytys' -asennossa. Varmista, että lähetinmoduuli on kiinnitetty työkaluun oikein ja että paristo on ladattu. Tarkista, että Bluetooth-yhteys on muodostettu (vihreä merkkivalo).

Voinko käyttää lähetinmoduulia minkä tahansa työkalun kanssa?

Lähetinmoduuli GCT 30-42 on kiinnitettävä sähkötyökaluun, joka tuottaa tärinää käytön aikana. Älä kiinnitä sitä tartuntapintaan tai kytkimen lähelle.

Mikä on Bluetooth-yhteyden kantama?

Bluetooth Low Energy -yhteyden tyypillinen kantama on noin 10 metriä vapaassa tilassa. Luotettavan yhteyden saamiseksi pidä moduulit lähellä toisiaan parituksen aikana.

Kuinka palautan vastaanotinmoduulin tehdasasetukset?

Pidä GCA 30-42 -vastaanotinmoduulin painiketta (3) painettuna, kunnes LED vilkkuu nopeasti 4 kertaa sinisenä. Pidä lähettimen käynnistys/pysäytys -painiketta painettuna, kunnes LED vilkkuu nopeasti 4 kertaa sinisenä.

Pölynimuri pysähtyy viiveellä työkalun jälkeen. Kuinka muutan tätä viivettä?

Viivästetty pysäytysaika on esiasetettu eikä sitä voi säätää. Se mahdollistaa jäännösten imemisen työkalun pysähtymisen jälkeen.

Mitä teen, jos lähettimen LED on punainen?

Punainen LED tarkoittaa tyhjää paristoa tai yhteyden puuttumista. Vaihda paristo uuteen CR2032-paristoon. Jos ongelma jatkuu, nollaa yhteys.

Mistä löydän varaosat ja huoltopalvelun?

Käy sivustolla www.bosch-pt.com nähdäksesi räjäytyskuvat ja varaosat. Ranskassa käytä SAV DIRECT -lomaketta osoitteessa www.bosch-pt.fr saadaksesi korjauksen alle 5 päivässä, tai ota yhteyttä asiakaspalveluun numeroon 09 70 82 12 26.

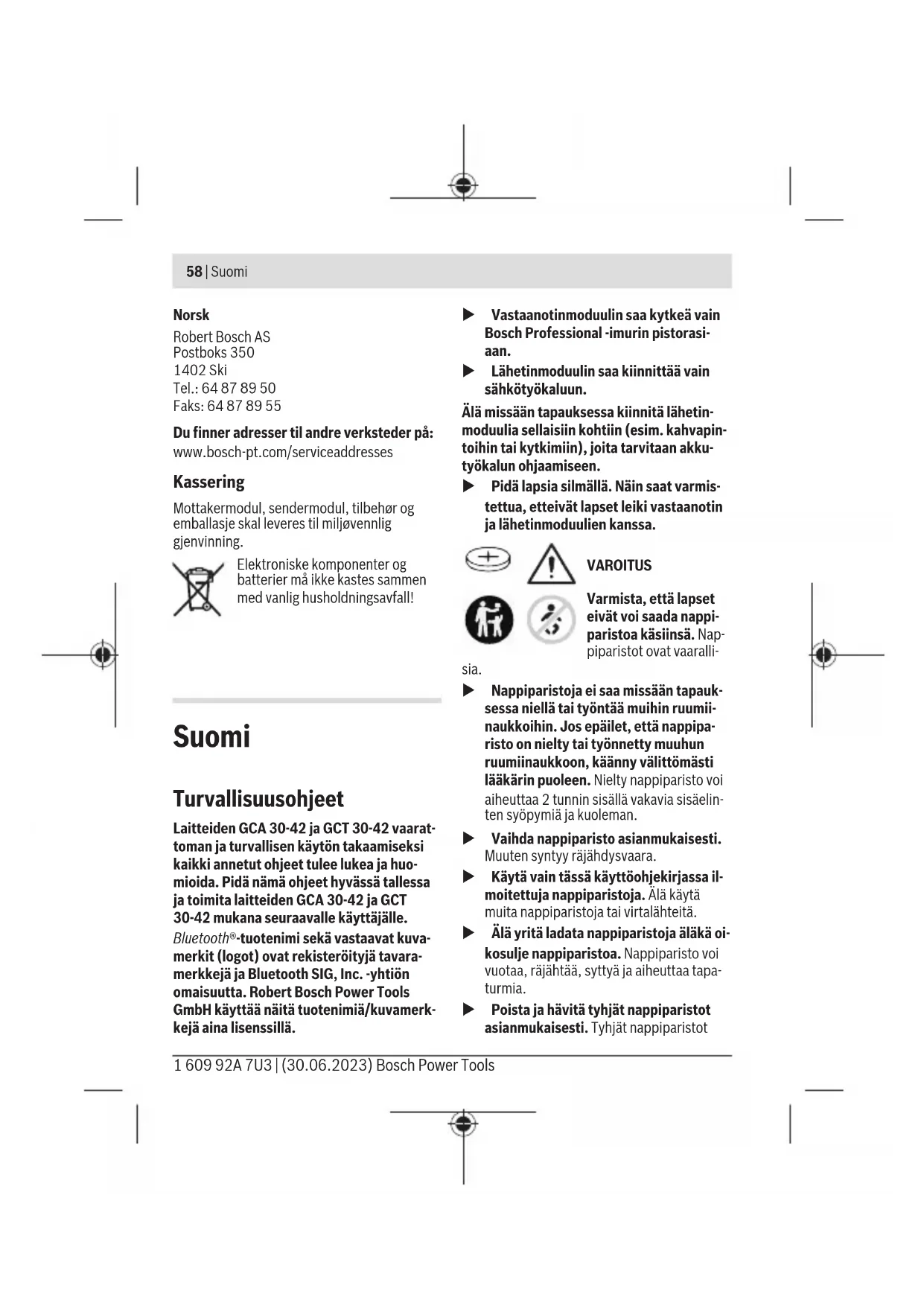

KÄYTTÖOHJE GCA 30-42 BOSCH

Laitteiden GCA 30-42 ja GCT 30-42 vaarat- toman ja turvallisen käytön takaamiseksi kaikki annetut ohjeet tulee lukea ja huo- mioida. Pidä nämä ohjeet hyvässä tallessa ja toimita laitteiden GCA 30-42 ja GCT 30-42 mukana seuraavalle käyttäjälle. Bluetooth®-tuotenimi sekä vastaavat kuvam- erkit (logot) ovat rekisteröityjä tavaramerkkejä ja Bluetooth SIG, Inc. -yhtiön omaisuutta. Robert Bosch Power Tools GmbH käyttää näitä tuotenimiä/kuvamerk- kejä aina lisenssillä.

Vastaanotinmoduulin saa kytkeä vain Bosch Professional -imurin pistorasi-aan.
Lähetinmoduulin saa kiinnittää vain sähkötyökaluun.

Älä missään tapauksessa kiinnitä lähetinmoduulia sellaisiin kohtiin (esim. kahvapintoihin tai kytkimiin), joita tarvitaan akkutyökalun ohjaamiseen.

Pidä lapsia silmällä. Näin saat varmistettua, etteivät lapset leiki vastaanotin ja lähetinmoduulien kanssa.

VAROITUS

Varmista, että lapset eivät voi saada nappiparistoa käsiinsä. Nappiparistot ovat vaaralli-

sia.

Nappiparistoja ei saa missään tapauksessa niellä tai työntää muihin ruumiinaukkoihin. Jos epäilet, että nappiparisto on nielty tai työnnetty muuhun ruumiinaukkoon, käänny välittömästi lääkärin puoleen. Nielty nappiparisto voi aiheuttaa 2 tunnin sisällä vakavia sisäelinten syöpymiä ja kuoleman.
Vaihda nappiparisto asianmukaisesti. Muuten syntyy räjähdysvaara.
Käytä vain tässä käyttöohjekirjassa ilmoitettuja nappiparistoja. Älä käytä muita nappiparistoja tai virtalähteitä.
Älä yritä ladata nappiparistoja äläkä oikosulje nappiparistoa. Nappiparisto voi vuotaa, räjähtää, syttyä ja aiheuttaa tapaturmia.
Poista ja hävitä tyhjät nappiparistot asianmukaisesti. Tyhjät nappiparistot

voivat vuotaa ja tämän takia vahingoittaa tuotetta tai ihmisiä.

Älä ylikuumenna nappiparistoa tai heitä sitä tuleen. Nappiparisto voi vuotaa, rä- jähtää, syttyä ja aiheuttaa tapaturmia.
Älä vaurioita tai pura nappiparistoa. Nappiparisto voi vuotaa, räjähtää, syttyä ja aiheuttaa tapaturmia.
Älä päästä vaurioitunutta nappiparistoa kosketuksiin veden kanssa. Vuotava li- tium voi muodostaa veden kanssa vetyä ja saattaa tämän takia johtaa tulipaloon, rä- jähdykseen tai tapaturmaan.

Tuotteen ja ominaisuuksien kuvaus

Määräyksenmukainen käyttö

GCA 30-42 -vastaanotinmoduuli vastaanottaa käynnistys-/sammutussignaalin Bosch Professional -pölynimurille. Tämän signaalin lähettää GCT 30-42 -lähetinmoduuli.

Lisätietoja saat GCT 30-42 -lähetinmoduulin ja käytettävän pölynimurin käyttöohjeista.

Kuvatut osat

Kuvassa olevien osien numerointi viittaa piirrossivuissa oleviin kuviiin.

GCA 30-42:n komponentit

(1) Vastaanotinmoduuli
(2) Tilanäyttö ja automaattisen käynnistyksen symboli (käyttöliittymä)
(3) Painike (käyttöliittymä)
(4) Pistotulppa

GCT 30-42:n komponentit

(5) Lähetinmoduuli

(6) LED-tilanäyttö (käyttöliittymä)
(7) Käynnistyspainike (käyttöliittymä)
(8) Kuminauhan kiinnityskoukku
(9) Kuminauha

Tekniset tiedot

Vastaanotinmoduuli GCA 30-42
Tuotenumero	1 600 A02 GE.
Käyttölämpötila -20...+50 °C
Säilytyslämpötila -20...+65 °C
Mitat (leveys x korkeus)	91 x 121 mm

Tiedonsiirto

Bluetooth® Bluetooth® 4.2 (Low Energy)

Käyttötaajuusalue 2 402-2 480 MHz

Ulostuloteho < 10 mW

Lähetinmoduuli GCT 30-42

Tuotenumero	1 600 A02 GH.
Käyttölämpötila -20...+50 °C
Säilytyslämpötila -20...+65 °C
MitatA)	43 x 18 x 42 mm
Kuminauhan pituus 240 mm
Suojausluokka IP54

Tiedonsiirto

Bluetooth® Bluetooth® 4.2 (Low Energy)

Käyttötaajuusalue 2 402–2 480 MHz

Ulostuloteho < 10 mW

Bluetooth® Low Energy -moduulin virtualähde

Lähetinmoduuli GCT 30-42

Nappiparisto 3 V:n litiumparisto,

CR 2032

A) Ilman kuminauhaa

Arvot voivat vaihdella tuotteen mukaan ja riippuvat käyttö- ja ympäristöolosuhteista. Lisätietoja saat verkko-osoitteesta

www.bosch-professional.com/wac.

Asennus ja käyttö

Lähetinmoduulin asentaminen

• Kiinnitä kuminauhan (9) toinen pää toiseen kiinnityskoukuista (8).
• Kiinnitä lähetinmoduuli (5) akkutyökaluun. Vedä sitä varten kuminauha (9) tiukalle ja kiinnitä vapaa pää toiseen kiinnityskoukkuun (8).

Tarvittaessa leikkaa kuminauha sopivan pi-tuiseksi.

Sellaiset kohdat ovat sopivia, joissa akkutyökalu tuottaa riittävän paljon tärinää käytön aikana. Älä missään tapauksessa kiinnitä lähetinmoduulia sellaisiin kohtiin, joita tarvitaan akkutyökalun käytön ohjaamiseen (esim. kahvapinnat, kytkimet ja näytöt).

Käyttöönotto

GCA 30-42:n ja GCT 30-42:n välisen yhteyden muodostaminen

• Varmista, että GCT 30-42 -lähetinmoduuli on lähellä GCA 30-42 -vastaanotinmoduulia.
• Liitä imurin virtajohto pistorasiaan.

• Aseta imurin kytkin automaattiseen käynnistyksen/sammutuksen asentoon.

• Kytke GCA 30-42 -vastaanotinmoduuli (1) pistotulpalla (4) imurin pistorasiaan.

• Tilanäytön ja automaattisen käynnistyksen symbolin (2) sininen merkkivalo vilkkuu.
  – Paina GCT 30-42 -lähetinmoduulin käynnistyspainiketta (7), kunnes LED-tilanäytön (6) sininen merkkivalo välähtää kahdesti.

GCT 30-42 -lähetinmoduulin LED-tilanäytön (6) sininen merkkivalo palaa hetken ajan.

Yhteys muodostettu:

– GCA 30-42 -vastaanotinmoduulin tilanäytön ja automaattisen käynnistyksen symbolin (2) vihreä merkkivalo palaa.
- GCT 30-42 -lähetinmoduulin LED-tilanäytön (6) vihreä merkkivalo palaa hetken ajan.

Seuraavat neuvot koskevat nappipariston vaihtoa:

– Jos GCT 30-42 -lähetinmoduuli on ollut yhteydessä GCA 30-42 -vastaanotinmoduuliin ennen nappipariston vaihtoa, yhteys palautuu automaattisesti nappipariston vaihdon jälkeen.
– Jos yhteyttä ei ole ollut ennen nappipariston vaihtoa, yhteys on muodostettava.

Nollauksen jälkeen lähetin- ja vastaanotinmoduuli on parikytkettävä uudelleen.

Imun automaattinen käynnistys

- Kytke imuletku akkutyökalun pölynpoistolaitteeseen.

Tärinän tunnistus

GCT 30-42 -lähetinmoduulissa on tärinän tunnistustoiminto. Jos se tunnistaa aktivoidun akkutyökalun tärinän, imuri kytkeytyy automaattisesti päälle.

Kun kytket akkutyökalun pois päältä, imuri sammuu automaattisesti tietyn jälkikäyntiajan jälkeen.

Manuaalinen käynnistäminen/sammuttaminen

– Paina lyhyesti lähetinmoduulin (5) käynnistyspainiketta (7). lmuri käynnistyy.
- Sammuta imuri painamalla uudelleen lähetinmoduulin käynnistyspainiketta (7).

Huomautus: jos sammutat pölynimurin lähetinmoduulin käynnistyspainikkeella (7), imuri käynnistyy automaattisesti uudelleen heti kun lähetinmoduuli (5) tunnistaa akkutyökalun tä- rinän.

Palautus tehdasasetuksiin

• GCA 30-42 -vastaanotinmoduuli: pidä painiketta (3) painettuna, kunnes tilanäytön ja automaattisen käynnistyksen symbolin (2) sininen merkkivalo vilkkuu neljä kertaa nopeasti peräkkäin.
• GCT 30-42 -lähetinmoduuli: pidä käynnistyspainiketta (7) painettuna, kunnes LED-tilanäytön (6) sininen merkkivalo vilkkuu neljä kertaa nopeasti peräkkäin.

Tilan näytöt

GCA 30-42: tilanäyttö (2)	Merkitys/syy Ratkaisu
Sininen – Yhteys muodostetaan		–
tai
– Tietoja vastaanotetaan
Vihreä – Yhteys muodostettu ja akti-		–
voitu
Keltainen – Yhteys on katkennut – Tuo lähetinmoduuli lähem-		mäksi vastaanotinmoduulia
		– Laukaise tärinän tunnistustoi-
		minto tai paina
		käynnistyspainiketta (7)

GCT 30-42: LED-tila- Merkitys/syy Ratkaisu näyttö (käyttöliittymä) (6)

Sininen – Yhteys muodostetaan	–
tai
– Tietoja siirretään

Bosch Power Tools 1 609 92A 7U3 | (30.06.2023)

62 | Suomi

GCT 30-42: LED-tilanäyttö Merkitys/syy Ratkaisu (käyttöliittymä) (6)

Vihreä – Yhteys muodostettu

– Nappiparistossa on riittävästi virtaa

Keltainen – Nappiparisto on lähes tyhjä Vaihda nappiparisto pian

Punainen – Yhteyttä ei ole muodostettu tai– Nappiparisto on tyhjä

– Yritä muodostaa yhteys uudel-leen tai– Vaihda nappiparisto

Hoito ja huolto

Huolto ja puhdistus

Poista lika siveltimellä tai kostealla liinalla. Älä käytä puhdistusaineita tai liuottimia.

Nappipariston vaihtaminen

Huomio: vaihda nappiparisto aina samantyyppisellä nappiparistolla. Muuten syntyy räjähdysvaara.
Poista ja hävitä tyhjät nappiparistot asianmukaisesti. Tyhjät nappiparistot voivat vuotaa ja tämän takia vahingoittaa tuotetta tai ihmisiä.
- Avaa lähetinmoduulin takana oleva paris- tolokeron kansi kolikolla.
- Poista nappiparisto varovasti ja asenna uusi nappiparisto paikalleen. Huomioi nappipariston oikeaa asennusta koskeva merkintä.
– Sulje paristolokeron kansi kolikolla. Kierrä kantta rajoittimeen asti, jotta saat varmistettua kunnollisen kiinnityksen.

Asiakaspalvelu ja käyttöneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjäytyskuvat ja varaosatiedot ovat myös verkko-osoitteessa: www.bosch-pt.com Bosch-käyttöneuvontatiimi vastaa mielellään tuotteita ja tarvikkeita koskeviin kysymyksiin. Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Voitte tilata varaosat suoraan osoitteesta

www.bosch-pt.fi.

Puh.: 0800 98044

Faksi: 010 296 1838

www.bosch-pt.fi

Muut asiakaspalvelun yhteystiedot löydät kohdasta:

Toimita käytöstä poistetut vastaanotinmoduulit, lähetinmoduulit, lisätarvikkeet ja pakkaukset ympäristöystävälliseen kierrätykseen.

Älä heitä sähkökomponentteja ja paristoja talousjätteisiin!
