Вид на производ	Приемен модул за безжична правосмукалка
Марка	Bosch
Модел	GCA 30-42
Референца	1 600 A02 GE
Димензии (Д × В)	91 × 121 mm
Тежина	Не е специфицирано
Напојување	Преку електричниот приклучок на правосмукалката (вграден машки приклучок)
Пренос	Bluetooth® 4.2 Low Energy
Фреквентен опсег	2402–2480 MHz
Излезна моќност	< 10 mW
Работна температура	-20 °C до +50 °C
Температура на складирање	-20 °C до +65 °C
Главни функции	Автоматско вклучување/исклучување на правосмукалката преку детекција на вибрации на алатот; рачно вклучување/исклучување; одложено исклучување
Компатибилност	Правосмукалки Bosch Professional со приклучок за приемен модул
Придружен преносен модул	GCT 30-42 (продава одделно)
Прикази на состојба	LED сина, зелена, жолта (приемен модул)
Одржување и чистење	Чистете со четка или влажна крпа; без детергенти или растворувачи
Безбедност	Не изложувајте ја копчестата батерија на топлина; чувајте далеку од дофат на деца; ризик од голтање
Копчеста батерија (преносен модул)	CR2032, литиум 3 V (заменлива)
Сервис по продажба	Bosch Power Tools; поправки за 5 дена преку SAV DIRECT

Frequently Asked Questions - GCA 30-42 BOSCH

Како да го поврзете приемниот модул GCA 30-42 со преносниот модул GCT 30-42 ?

Осигурете се дека модулите се во близина. Поврзете го приемникот со правосмукалката поставена во автоматски режим. Држете го копчето за вклучување/исклучување на предавателот додека LED не трепне двапати сино. Врската е воспоставена кога LED на приемникот свети зелено.

Што да направите ако индикаторот за состојба на приемникот е жолт ?

Врската е прекината. Приближете го преносниот модул до приемникот или активирајте ја детекцијата на вибрации со активирање на алатот, или притиснете го копчето за вклучување/исклучување на предавателот.

Како да ја смените батеријата на преносниот модул GCT 30-42 ?

Одвртете го капакот на батеријата со помош на монета. Извадете ја искористената батерија и вметнете нова батерија CR2032 почитувајќи го поларитетот. Зашрафете го капакот до крај за да обезбедите запечатување.

Правосмукалката не се вклучува автоматски со алатот. Што да проверите ?

Проверете дали прекинувачот на правосмукалката е на 'Автоматско вклучување/исклучување'. Осигурете се дека преносниот модул е правилно прицврстен на алатот и дека батеријата е наполнета. Проверете дали Bluetooth врската е воспоставена (зелено светло).

Може ли да го користам преносниот модул со кој било алат ?

Преносниот модул GCT 30-42 мора да биде прицврстен на електричен алат кој генерира вибрации за време на работа. Не го прицврстувајте на површина за држење или во близина на прекинувач.

Кој е опсегот на Bluetooth врската ?

Типичниот опсег на Bluetooth Low Energy е околу 10 метри на отворено. За сигурна врска, држете ги модулите во непосредна близина при спарување.

Како да го ресетирате приемниот модул на фабричките поставки ?

На приемниот модул GCA 30-42, држете го копчето (3) додека LED не трепне 4 пати брзо сино. На предавателот, држете го копчето за вклучување/исклучување додека не забележите 4 брзи сини трепкања.

Правосмукалката се исклучува со задоцнување по алатот. Како да го променам ова задоцнување ?

Одложеното исклучување е претходно дефинирано и не е прилагодливо. Овозможува вшмукување на остатоци по запирање на алатот.

Што да направите ако LED на предавателот е црвена ?

Црвена LED означува празна батерија или недостаток на врска. Заменете ја батеријата со нова CR2032. Ако проблемот продолжи, ресетирајте ја врската.

Каде да најдам резервни делови и сервис по продажба ?

Посетете ја страницата www.bosch-pt.com за разложени прикази и резервни делови. Во Франција, користете го формуларот SAV DIRECT на www.bosch-pt.fr за поправка за помалку од 5 дена, или контактирајте ја службата за клиенти на 09 70 82 12 26.

КОРИСНИЧКИ ПРИРАЧНИК GCA 30-42 BOSCH

Македонски. Страница 127

Srpski....Strana 133

Slovenščina .... Stran 138

Hrvatski....Stranica 143

Компоненти на GCA 30-42

Безбедносни напомени

Да се прочитаат и почитуваат сите упатства, за со GCA 30-42 и GCT 30-42 безопасно и безбедно да работите. Добро чувајте ги овие упатства и дадете ги при предавањето на GCA 30-42 и на GCT 30-42.

Ознаката со зборови Bluetooth® како и сликите (логоата) се регистрирани марки и сопственост на Bluetooth SIG, Inc. Секое користење на оваа ознака со зборови/ слики се врши со лиценца преку Robert Bosch Power Tools GmbH.

Модулот на приемникот смее да се вметне само во приклучницата на Bosch Professional всисувач.
▶ Модулот на предавателот мора да биде прикачен само на електричниот алат.

Никогаш не прикачувајте го модулот на предавателот на места (на пр., површини на рачки, прекинувачи) кои се неопходни за функционалноста на батерискиот алат.

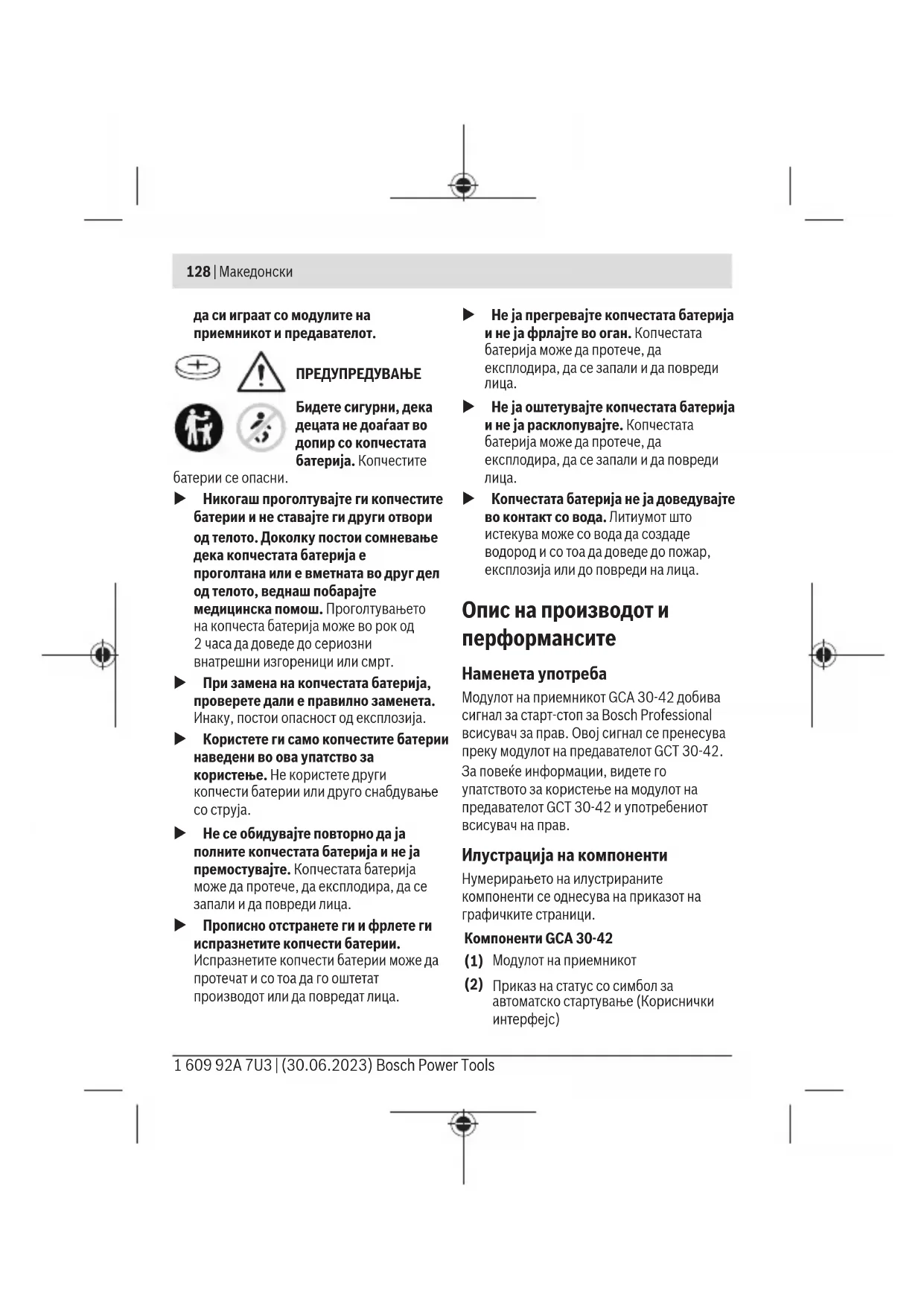

▶ Не ги оставајте децата без надзор. Така ће се осигурате дека децата нема

да си играат со модулите на приемникот и предавателот.

ПРЕДУПРЕДУВАЊЕ

Бидете сигурни, дека децата не доагаат во допир со копчестата батерија. Копчестите

батерии се опасни.

Никогаш проголтувајте ги копчестите батерии и не ставајте ги други отвори од телото. Доколку постои сомневање дека копчестата батерија е проголтана или е вметната во друг дел од телото, веднаш побарајте медицинска помош. Проголтувањето на копчеста батерија може во рок од 2 часа да доведе до сериозни внатрешни изгореници или смрт.
▶ При замена на копчестата батерија, проверете дали е правилно заменета. Инаку, постои опасност од експлозија.
Користете ги само копчестите батерии наведени во ова упатство за користење. Не користете други копчести батерии или друго снабдување со струја.
He се обидувајте повторно да ја полните копчестата батерија и не ја премостувајте. Копчестата батерија може да протече, да експлодира, да се запали и да повреди лица.
Прописно отстранете ги и фрлете ги испразнетите копчести батерии. Испразнетите копчести батерии може да протечат и со тоа да го оштетат производот или да повредат лица.

He ја прегревајте копчестата батерија и не ја фрлајте во орган. Копчестата батерија може да протече, да експлодира, да се запали и да повреди лица.
He ja oштетувајте копчестата батерија и не ја расклопувајте. Копчестата батерија може да протече, да експлодира, да се запали и да повреди лица.
Копчестата батерија не ја доведувајте во контакт со вода. Литиумот што истекува може со вода да создаде водород и со тоа да доведе до пожар, експлозија или до повреди на лица.

Опис на производот и перформансите

Наменета употреба

Модулот на приемникот GCA 30-42 добива сигнал за старт-стоп за Bosch Professional всисувач за прав. Овој сигнал се пренесува преку модулот на предавателот GCT 30-42. За повеće информации, видете го упатството за користење на модулот на предавателот GCT 30-42 и употребениот всисувач на прав.

Илустрација на компоненти

Нумерирањето на илустрираните компоненти се однесува на приказот на графичките страници.

Компоненти GCA 30-42

(1) Модулот на приемникот
(2) Приказ на статус со символ за автоматско стартување (Кориснички интерфејс)

(5) Модул на предавателот

(6) LED-приказ за статус (Кориснички интерфејс)

(7) Копче за старт/стоп (Кориснички интерфејс)

(8) Кука за прицврстување, гумена лента

(9) Гуменалента

Технички податоци

Модулот на приемникот	GCA 30-42
Број на дел	1 600 A02 GE.
Оперативна температура	-20 ... +50 °C
Температура при складирање	-20 ... +65 °C
Димензии (Висина х ширина)	91 x 121 mm
Пренос на податоци
Bluetooth® Bluetooth®	4.2 (Low Energy)
Искористено поле на фреквенција	2402–2480 MHz
Излезна јачина < 10 mW

Модул на предавателот	GCT 30-42
Број на дел	1 600 A02 GH.
Оперативна температура	-20 ... +50 °C

Модул на предавателот	GCT 30-42
Температура при складирање	-20 ... +65 °C
ДимензииA)	43 x 18 x 42 mm
Должина на гумената лента	240 mm
Класа на заштита IP54

Пренос на податоци
Bluetooth® Bluetooth® 4.2 (Low Energy)
Искористено поле на фреквенција	2402–2480 MHz
Излезна јачина < 10 mW
Снабдување со енергијаBluetooth® Low Energy модул
Копчеста батерија 3-V-литиумска батерија, CR 2032

A) без гумена лента Вредностите може да варираат во зависимост од производот и зависит од примената и условите на животната средина. Повеće информации може да најдете на www.bosch-professional.com/wac.

Монтажа и користење

Монтирање на модулот на предавателот

– Прицврстете го едниот крај од гумената лента (9) на една од двете куки за прицврстување (8).

– Прицврстете го модулот на предавателот (5) на батерискиот алат.

130 | Македонски

За да го направите ова, затегнете ја гумената лента (9) и закачете го слободниот крај на втората кука за прицврстување (8). Ако е потребно, исечете ја гумената лента до соодветната должна. Погодни се местата каде батерискиот алатот создава довольно вибрации за време на работата. Никогаш не прикачувајте го модулот на предавателот на места кои се неопходни за ракување со батерискиот алат (на пр. површини на рачки, прекинувачи, прикази).

Ставање во употреба

Воспоставете врска помеğу GCA 30-42 и GCT 30-42

– Проверете дали модулот на предавателот GCT 30-42 е блиску до модулот на приемникот GCA 30-42.
– Вметнете го струјниот приклучок на всисувачот во приклучницата.
– Поставете го прекинувачот на всисувачот на „Старт/Стоп-автоматика“.
- Вметнете го модулот на приемникот GCA 30-42 (1) со приклучокот (4) во приклучницата на всисувают.
– Приказот на статус со символ за автоматско стартување (2) трепка во сина боја.
– Притискајте го копчето за старт/стоп (7) на модулот на предавателот GCT 30-42 додека LED-приказот за статус (6) не трепне двапати во сина боја. LED-приказот за статус (6) на модулот на предавателот GCT 30-42 кратко свети во сина боја.

Воспоставена е врска:

– Приказот за статус со символот за автоматско стартување (2) на модулот на приемникот GCA 30-42 свети во зелена боја.
– LED-приказот за статус (6) на модулот на предавателот GCT 30-42 кратко свети во зелена боја.

Кога менувате копчеста батерија, се применува следново:

– Ако модулот на предавателот GCT 30-42 бил поврзан со модулот на приемникот GCA 30-42 пред да се смени копчестата батерија, врската автоматски се воспоставува повторно откако ће се смени копчестата батерија.
– Ако немало воспоставена врска пред да се смени копчестата батерија, врската мора да се воспостави.

По ресетирање, модулите на предавателот и приемникот мора повторно да се поврзат.

Автоматско стартување на всисувачот

– Вметнете го всисното црево во уредот за всисување на батерискиот алат.

Откривање вибрации

Модулот на предавателот GCT 30-42 има детекција на вибрации. Ако ги открие вибрациите на активираниот батериски алат, всисувачот автоматски се вклучува.

Ако го исключите батерискиот алат, всисувачот автоматски се ислучува по одредено време на работа.

Рачно включување/исклучување

– Притиснете го кратко копчето за старт/ стоп (7) на модулот на предавателот (5). Всисувачот за прав се вклучува.

Напомена: ако го исключите всисувают со копчето старт/стоп (7) на модулот на предавателот, всисувают се рестартира автоматски штом модулот на предавателот (5) ке откие вибрации од батерискиот алат.

Ресетирање на фабрички поставки

– Модул на приемникот GCA 30-42: задржете го копчето (3), додека приказот за статус со символот за автоматско стартување (2) не трепка сино четири пати едноподруго.

- Модул на предавателот GCT 30-42: задржете го копчето за старт/стоп (7), додека LED-приказот за статус (6) трепка сино четири пати едноподруго.

Прикази за состојба

Сино – Врската се воспоставува	–
или
– Податоците се примаат
Зелено – Врската е воспоставена и активна	–
Жолто – Врската е прекината – Доближете го модулот на	предавателот до модулот на приемникот
	– Активирајте откривање вибрации или притиснете го копчето за старт/стоп (7)

Сино – Врската се воспоставува

или

– Податоците се пренесуваат

Зелено – Воспоставена е врска –

Bosch Power Tools 1 609 92A 7U3 | (30.06.2023)

132 | Македонски

	– Копчестата батерија едоволно наполнета
Жолто – Копчестата батерија е речисипразна		Променете ја копчестатабатерија наскоро
Црвено – Врската не е воспоставенили– Копчестата батерија е празна		– Започнете повторно обид заповрзувањеили– Замена на копчестатабатерија

Одржување и сервис

Одржување и чистење

Отстранете ги нечистотиите со четка или со влажна крпа. Не користете средства за чистење или раствори.

Заменете ја копчестата батерија

Внимание: Копчестата батерија секогаш заменувајте ја со копчеста батерија од ист тип. Инаку, постои опасност од експлозија.
Прописно отстранете ги и фрлете ги испразнетите копчести батерии. Испразнетите копчести батерии може да протечат и со тоа да го оштетат производот или да повредат лица.
– Отворете го капакот на преградата за батерии на задната страна на модулот на предавателот со монета.
– Внимателно извадете ја празната копчеста батерија и вметнете нова.

Внимавајте на ознаката за правилно вметнување на копчестата батерија.

– Затворете го повторно поклопецот од преградата за батерии со монета. Свртете го капакот до крај за правилно да се затвори.

Сервисна служба и совети при користење

Сервисната служба ќе одговори на Вашите прашања во врска со поправката и одржувањето на Вашиот производ како и резервните делови. Ознаки за експлозија и информации за резервните делови исто така ќе најдете на: www.bosch-pt.com Тимот за советување при користење на Bosch ќе ви помогне доколку имате прашања за нашите производи и опрема. За сите прашања и нарачки на резервни делови, Ве молиме наведете го 10-цифрениот број од спецификационата плочка на производот.

Северна Македонија

Д.Д.Електрис

Дополнителни адреси на сервиси може да најдете под:

Модулот на приемникот, модулот на предавателот, додатоците и пакувањето треба да се рециклираат на еколошки прифатлив начин.

Не ги фрлајте електронските компоненти и батериите во домашната канта за губре!
