Produkttyp	Mottagarmodul för sladdlös dammsugare
Märke	Bosch
Modell	GCA 30-42
Referens	1 600 A02 GE
Mått (L × H)	91 × 121 mm
Vikt	Ej specificerad
Strömförsörjning	Via dammsugarens eluttag (inbyggd stickkontakt)
Överföring	Bluetooth® 4.2 Low Energy
Frekvensområde	2402–2480 MHz
Uteffekt	< 10 mW
Drifttemperatur	-20 °C till +50 °C
Förvaringstemperatur	-20 °C till +65 °C
Huvudfunktioner	Automatisk start/stopp av dammsugaren via vibrationsdetektering av verktyget; manuell på/av; fördröjd stopp
Kompatibilitet	Bosch Professional dammsugare med uttag för mottagarmodul
Medföljande sändarmodul	GCT 30-42 (säljs separat)
Statusindikatorer	Blå, grön, gul LED (mottagarmodul)
Underhåll och rengöring	Rengör med en pensel eller fuktig trasa; inga rengöringsmedel eller lösningsmedel
Säkerhet	Utsätt inte knappcellsbatteriet för värme; håll utom räckhåll för barn; risk för förtäring
Knappcellsbatteri (sändarmodul)	CR2032, litium 3 V (utbytbart)
Eftermarknadsservice	Bosch Power Tools; reparationer inom 5 dagar via SAV DIRECT

Vanliga frågor - GCA 30-42 BOSCH

Hur ansluter man mottagarmodulen GCA 30-42 till sändarmodulen GCT 30-42?

Se till att modulerna är nära varandra. Anslut mottagaren till dammsugaren som är inställd på automatiskt läge. Håll sändarens på/av-knapp intryckt tills LED:n blinkar två gånger blått. Anslutningen är etablerad när mottagarens LED lyser grönt.

Vad gör man om mottagarens statusindikator är gul?

Anslutningen är bruten. Flytta sändarmodulen närmare mottagaren eller aktivera vibrationsdetektering genom att använda verktyget, eller tryck på sändarens på/av-knapp.

Hur byter man batteriet i sändarmodulen GCT 30-42?

Skruva av locket på batterifacket med ett mynt. Ta bort det gamla batteriet och sätt i ett nytt CR2032-batteri med rätt polaritet. Skruva fast locket ordentligt för att säkerställa täthet.

Dammsugaren startar inte automatiskt med verktyget. Vad ska man kontrollera?

Kontrollera att dammsugarens strömbrytare står på 'Automatisk start/stopp'. Se till att sändarmodulen är korrekt monterad på verktyget och att batteriet är laddat. Kontrollera att Bluetooth-anslutningen är etablerad (grön lampa).

Kan jag använda sändarmodulen med vilket verktyg som helst?

Sändarmodulen GCT 30-42 måste monteras på ett elverktyg som genererar vibrationer under drift. Montera den inte på en greppyta eller nära en strömbrytare.

Vad är räckvidden för Bluetooth-anslutningen?

Den typiska räckvidden för Bluetooth Low Energy är cirka 10 meter i fri sikt. För en pålitlig anslutning, håll modulerna nära varandra vid ihopparning.

Hur återställer man mottagarmodulen till fabriksinställningar?

På mottagarmodulen GCA 30-42, håll knappen (3) intryckt tills LED:n blinkar 4 gånger snabbt blått. På sändaren, håll på/av-knappen intryckt tills 4 snabba blå blinkningar.

Dammsugaren stannar med en fördröjning efter verktyget. Hur ändrar man fördröjningen?

Fördröjningen är förinställd och kan inte justeras. Den gör att dammsugaren kan suga upp rester efter att verktyget stannat.

Vad gör man om sändarens LED är röd?

En röd LED indikerar tomt batteri eller ingen anslutning. Byt ut batteriet mot ett nytt CR2032. Om problemet kvarstår, återställ anslutningen.

Var hittar jag reservdelar och eftermarknadsservice?

Besök webbplatsen www.bosch-pt.com för sprängskisser och reservdelar. I Frankrike, använd SAV DIRECT-formuläret på www.bosch-pt.fr för reparation inom 5 dagar, eller kontakta kundtjänst på 09 70 82 12 26.

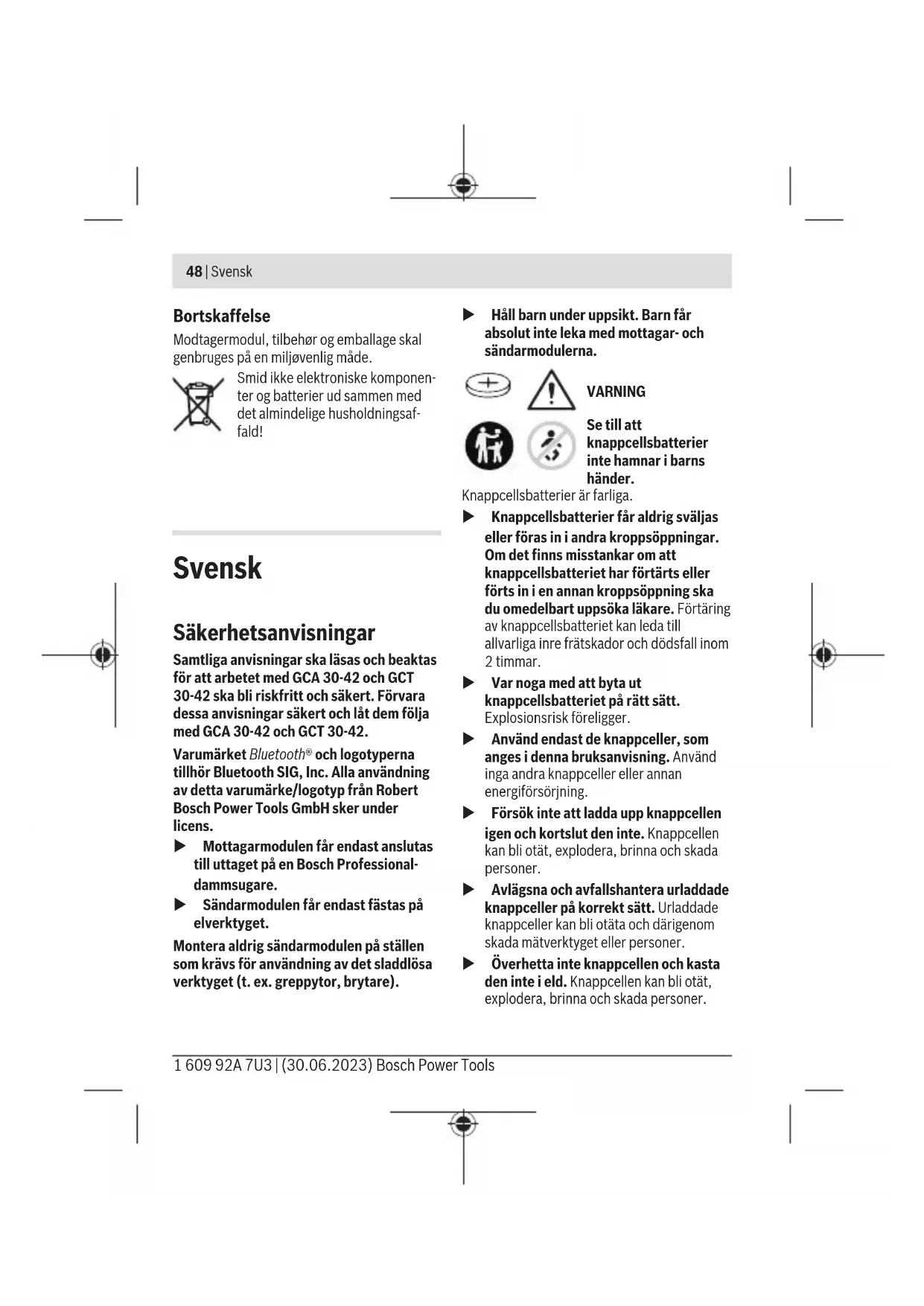

BRUKSANVISNING GCA 30-42 BOSCH

Samtliga anvisningar ska läsas och beaktas för att arbetet med GCA 30-42 och GCT 30-42 ska bli riskfritt och säkert. Förvara dessa anvisningar säkert och låt dem följa med GCA 30-42 och GCT 30-42.

Varumärket Bluetooth® och logotyperna tillhör Bluetooth SIG, Inc. Alla användning av detta varumärke/logotyp från Robert Bosch Power Tools GmbH sker under licens.

▶ Mottagarmodulen får endast anslutas till uttaget på en Bosch Professional-dammsugare.
Sändarmodulen får endast fästas på elverktyget.

Montera aldrig sändarmodulen på ställen som krävs för användning av det sladdlösa verktyget (t. ex. greppytor, brytare).

Håll barn under uppsikt. Barn får absolut inte leka med mottagar- och sändarmodulerna.

WARNING

Se till att knappcellsbatterier inte hamnar i barns händer.

Knappcellsbatterier är farliga.

Knappcellsbatterier får aldrig sväljas eller föras in i andra kroppsöppningar. Om det finns misstankar om att knappcellsbatteriet har förtärts eller förts in i en annan kroppsöppning ska du omedelbart uppsöka läkare. Förtäring av knappcellsbatteriet kan leda till allvarliga inre frätskador och dödsfall inom 2 timmar.
Var noga med att byta ut knappcellsbatteriet på rätt sätt. Explosionsrisk föreligger.
Använd endast de knappceller, som anges i denna bruksanvisning. Använd inga andra knappceller eller annan energiförsörjning.
Försök inte att ladda upp knappcellen igen och kortslut den inte. Knappcellen kan bli otät, explodera, brinna och skada personer.
Avlägsna och avfallshantera urladdade knappceller på korrekt sätt. Urladdade knappceller kan bli otäta och därigenom skada mätverktyget eller personer.
▶ Överhetta inte knappcellen och kasta den inte i eld. Knappcellen kan bli otät, explodera, brinna och skada personer.

Skada inte knappcellen och plocka inte isär den. Knappcellen kan bli otät, explodera, brinna och skada personer.
En skadad knappcell får inte komma i kontakt med vatten. Utträdande litium kan tillsammans med vatten generera väte och därmed förorsaka en brand, explosion eller personskador.

Produkt- och prestandabeskrivning

Ändamålsenlig användning

Mottagarmodulen GCA 30-42 tar emot en start-stopp-signal för en Bosch Professional-dammsugare. Denna signal överförs från sändarmodulen GCT 30-42.

Mer information finns i bruksanvisningen för sändarmodulen GCT 30-42 och dammsugaren som används.

Illustrerade komponenter

Numreringen av de avbildade komponenterna hänvisar till illustrationerna på grafiksidorna.

Komponenter GCA 30-42

(1) Mottagarmodul
(2) Statusindikering med Auto-Start-symbol (användargränssnitt)
(3) Knapp (användargränssnitt)
(4) Kontakt
(5) Sändarmodul
(6) LED-statusindikering (användargränssnitt)
(7) Start-/stopp-knapp (användargränssnitt)

Komponenter GCT 30-42

(8) Fästkrok gummiband
(9) Gummiband

Tekniska data

Mottagarmodul GCA 30-42
Artikelnummer	1 600 A02 GE.
Drifttemperatur -20 ... +50 °C
Förvaringstemperatu r	-20 ... +65 °C
Mått (bredd x höjd) 91 x 121 mm
Dataöverföring
Bluetooth® Bluetooth® 4.2 (Low Energy)
Frekvensområde som använts	2402–2480 MHz
Utgångseffekt < 10 mW

Sändarmodul GCT 30-42
Artikelnummer	1 600 A02 GH.
Drifttemperatur -20 ... +50 °C
Förvaringstemperatu r	-20 ... +65 °C
MåttA)	43 x 18 x 42 mm
Längd gummiband 240 mm
Skyddsklass IP54
Dataöverföring
Bluetooth® Bluetooth® 4.2 (Low Energy)
Frekvensområde som använts	2402–2480 MHz
Utgångseffekt < 10 mW

50 | Svensk

Sändarmodul GCT 30-42

Energiförsörjning Bluetooth® Low Energy Module

Knappcellsbatteri 3 V-litiumbatteri,

CR 2032

A) utan gummiband

Värdena kan variera beroende på produkt och är beroende av användnings- och omgivningsvillkor. Mer information finns på www.bosch-professional.com/wac.

Montering och drift

Montera sändarmodul

• Sätt den ena änden av gummibandet (9) på en av de båda fästkrokarna (8).
• Fäst sändarmodulen (5) på det sladdlösa verktyget. Dra åt gummibandet (9) och sätt den lediga änden i den andra fästkroken (8). Korta av gummibandet till passande längd vid behov.
  Lämpliga ställen är där det sladdlösa verktyget skapar tillräckligt med vibrationer i drift. Montera aldrig sändarmodulen på ställen som krävs för användning av det sladdlösa verktyget (t. ex. greppytor, brytare, indikatorer).

Driftstart

Upprätta anslutning mellan GCA 30-42 och GCT 30-42

• Se till att sändarmodulen GCT 30-42 befinner sig i närheten av mottagarmodulen GCA 30-42.
• Sätt in dammsugarens kontakt i uttaget.

• Ställ dammsugarens brytare till start-/stopp-automatik.

• Sätt in mottagarmodulen GCA 30-42 (1) med kontakten (4) i dammsugarens uttag.

• Statusindikeringen med Auto-Start-symbolen (2) blinkar blätt.
  – Tryck på start-/stopp-knappen (7) på sändarmodulen GCT 30-42 tills LED-statusindikeringen (6) har blinkat blått två gånger. LED-statusindikeringen (6) på sändarmodulen GCT 30-42 lyser kort i blått.

Anslutning upprättad:

- Statusindikeringen med Auto-Start-symbolen (2) på mottagarmodulen GCA 30-42 lyser grönt.

- LED-statusindikeringen (6) på sändarmodulen GCT 30-42 lyser kort i grönt.

Vid byte av knappcellsbatteri gäller följande:

- Om sändarmodulen GCT 30-42 var ansluten till mottagarmodulen GCA 30-42 innan bytet av knappcellsbatteriet återupprättas anslutningen automatiskt efter byte av knappcellsbatteriet.

- Om ingen anslutning var upprättad innan byte av knappcellsbatteriet måste en ny anslutning upprättas.

Efter en återställning måste sändar- och mottagarmodulen anslutas till varandra på nytt.

Auto-start av dammsugaren

- Sätt in utsugsslangen i det sladdlösa verktygets utsugsanordning.

Vibrationsregistrering

Sändarmodulen GCT 30-42 har en vibrationsregistrering. Om den registrerar vibrationerna från det aktiva sladdlösa verktyget slås dammsugaren på automatiskt.

När det sladdlösa verktyget stängs av så stängs även dammsugaren av efter en liten stund.

Manuell påslagning och avstängning

• Tryck kort på start-/stopp-knappen (7) på sändarmodulen (5). Dammsugaren slås på.
• För att stänga av dammsugaren trycker du på start-/stopp-knappen (7) på sändarmodulen igen.

Observera: om du stänger av dammsugaren med start-/stopp-knappen (7) på sändarmodulen startar dammsugaren

automatiskt så fort sändarmodulen (5) registrerar vibrationer från det sladdlösa verktyget.

Återställning till fabriksinställningar

• Mottagarmodul GCA 30-42: håll knappen (3) intryckt tills statusindikeringen med Auto-Start-symbol (2) blinkar kort i blått fyra gånger efter varandra.
• Sändarmodul GCT 30-42: håll start-/stopp-knappen (7) intryckt tills LED-statusindikeringen (6) blinkar kort i blått fyra gånger efter varandra.

Statusindikeringar

GCA 30-42: statusindikering (2)	Betydelse/orsak Lösning
Blå – Anslutningen upprättas		–
	eller
	– Data tas emot
Grön – Anslutning upprättad och aktiv –
Gul – Anslutning avbruten – Placera sändarmodulen		närmare mottagarmodulen– Lös ut vibrationsregistreringeneller tryck på start-/stopp-knappen (7)
GCT 30-42: LED-statusindikering (användargränssnitt) (6)	Betydelse/orsak Lösning
Blå – Anslutningen upprättas		–
	eller
	– data överförs

Bosch Power Tools 1 609 92A 7U3 | (30.06.2023)

52 | Svensk

GCT 30-42: LED- statusindikering (användargränssnitt) (6) Betydelse/orsak Lösning

Grön – Anslutning upprättad– Knappcellsbatteriet är tillräckligt laddat		-
Gul – Knappcellsbatteriet är nästan tomt		Byt knappcellsbatteriet snart
Röd – Anslutning ej upprättadeller– Knappcellbatteri tomt		- Starta nytt anslutningsförsök eller- Byta knappcellsbatteriet

Underhåll och service

Underhåll och rengöring

Ta bort smuts med en pensel eller en fuktig trasa. Använd inga rengörings- eller lösningsmedel.

Byta ut knappcellsbatteriet

▶ Observera: byt alltid ut knappcellsbatteriet med ett knappcellsbatteri av samma typ. Explosionsrisk föreligger.
Avlägsna och avfallshantera urladdade knappceller på korrekt sätt. Urladdade knappceller kan bli otäta och därigenom skada mätverktyget eller personer.
- Öppna batterifackets lock på baksidan av sändarmodulen med hjälp av ett mynt.
- Ta försiktigt ut det tomma knappcellsbatteriet och sätt i ett nytt. Observera märkningen för korrekt placering av knappcellsbatteriet.

- Stäng batterifackets lock med ett mynt. Vrid locket till anslag för att säkerställa att det sitter tätt.

Kundtjänst och applikationsrådgivning

Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Explosionsritningar och informationer om reservdelar hittar du också under: www.bosch-pt.com Boschs applikationsrådgivnings-team hjälper dig gärna med frågor om våra produkter och tillbehören till dem. Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på produktens typskylt.

Svenska

Du hittar fler kontaktuppgifter till service här:

Mottagarmodul, sändarmodul, tillbehör och emballage ska återvinnas på miljövänligt sätt.

Släng inte elektroniska komponenter och batterier i hushållsavfallet!
