Producttype	Ontvangermodule voor draadloze stofzuiger
Merk	Bosch
Model	GCA 30-42
Referentie	1 600 A02 GE
Afmetingen (L × H)	91 × 121 mm
Gewicht	Niet gespecificeerd
Voeding	Via de stekker van de stofzuiger (geïntegreerde mannelijke stekker)
Transmissie	Bluetooth® 4.2 Low Energy
Frequentiebereik	2402–2480 MHz
Uitgangsvermogen	< 10 mW
Bedrijfstemperatuur	-20 °C tot +50 °C
Opslagtemperatuur	-20 °C tot +65 °C
Hoofdfuncties	Automatisch starten/stoppen van de stofzuiger door trillingsdetectie van het gereedschap; handmatig aan/uit; vertraagde uitschakeling
Compatibiliteit	Bosch Professional stofzuigers met aansluiting voor ontvangermodule
Bijbehorende zendermodule	GCT 30-42 (apart verkrijgbaar)
Statusweergaven	Blauwe, groene, gele LED (ontvangermodule)
Onderhoud en reiniging	Reinigen met een penseel of vochtige doek; geen reinigingsmiddelen of oplosmiddelen
Veiligheid	Stel de knoopbatterij niet bloot aan hitte; buiten bereik van kinderen houden; risico op inslikken
Knoopbatterij (zendermodule)	CR2032, lithium 3 V (vervangbaar)
Klantenservice	Bosch Power Tools; reparaties binnen 5 dagen via SAV DIRECT

Veelgestelde vragen - GCA 30-42 BOSCH

Hoe verbind ik de ontvangermodule GCA 30-42 met de zendermodule GCT 30-42?

Zorg ervoor dat de modules zich in de buurt bevinden. Sluit de ontvanger aan op de stofzuiger die is ingesteld op de automatische modus. Houd de aan/uit-knop van de zender ingedrukt tot de LED twee keer blauw knippert. De verbinding is tot stand gebracht wanneer de LED van de ontvanger groen brandt.

Wat te doen als het statuslampje van de ontvanger geel is?

De verbinding is verbroken. Breng de zendermodule dichter bij de ontvanger of activeer de trillingsdetectie door het gereedschap te bedienen, of druk op de aan/uit-knop van de zender.

Hoe vervang ik de batterij van de zendermodule GCT 30-42?

Draai het deksel van het batterijvak los met een muntstuk. Verwijder de oude batterij en plaats een nieuwe CR2032-batterij met de juiste polariteit. Draai het deksel stevig vast om de afdichting te garanderen.

De stofzuiger start niet automatisch met het gereedschap. Wat moet ik controleren?

Controleer of de schakelaar van de stofzuiger op 'Automatisch starten/stoppen' staat. Zorg ervoor dat de zendermodule correct aan het gereedschap is bevestigd en dat de batterij is opgeladen. Controleer of de Bluetooth-verbinding tot stand is gebracht (groen lampje).

Kan ik de zendermodule met elk gereedschap gebruiken?

De zendermodule GCT 30-42 moet worden bevestigd op een elektrisch gereedschap dat tijdens het gebruik trillingen produceert. Bevestig het niet op een greepplaats of in de buurt van een schakelaar.

Wat is het bereik van de Bluetooth-verbinding?

Het typische bereik van Bluetooth Low Energy is ongeveer 10 meter in het vrije veld. Houd de modules tijdens het koppelen dicht bij elkaar voor een betrouwbare verbinding.

Hoe reset ik de ontvangermodule naar de fabrieksinstellingen?

Houd op de ontvangermodule GCA 30-42 de toets (3) ingedrukt tot de LED 4 keer snel blauw knippert. Houd op de zender de aan/uit-knop ingedrukt tot 4 snelle blauwe knipperingen.

De stofzuiger stopt met een vertraging na het gereedschap. Hoe wijzig ik deze vertraging?

De vertraagde uitschakeling is vooraf ingesteld en niet aanpasbaar. Het stelt u in staat om resten op te zuigen nadat het gereedschap is gestopt.

Wat te doen als de LED van de zender rood is?

Een rode LED geeft een lege batterij of geen verbinding aan. Vervang de batterij door een nieuwe CR2032. Als het probleem aanhoudt, reset dan de verbinding.

Waar vind ik reserveonderdelen en klantenservice?

Bezoek de website www.bosch-pt.com voor exploded views en reserveonderdelen. In Frankrijk gebruik het SAV DIRECT-formulier op www.bosch-pt.fr voor reparatie binnen 5 dagen, of neem contact op met de klantenservice op 09 70 82 12 26.

GEBRUIKSAANWIJZING GCA 30-42 BOSCH

it isruziiinl originan nl Dorspronkelijke gebruiksaanwijzing

da Original bruesanvisning

sv Bruksanvisning i original

no Original driftsinstruks

fl Alkuperälset obiect

el Pratótno obynów хрónc

Veiligheidsaanwijzingen

Alle aanwijzingen moeten gelezen en in acht genomen worden om zonder risico's en veilig met de GCA 30-42 en de GCT 30-42 te werken. Bewaar deze aanwijzingen zorgvuldig en geef ze bij het doorgeven van de GCA 30-42 en de GCT 30-42 mee.

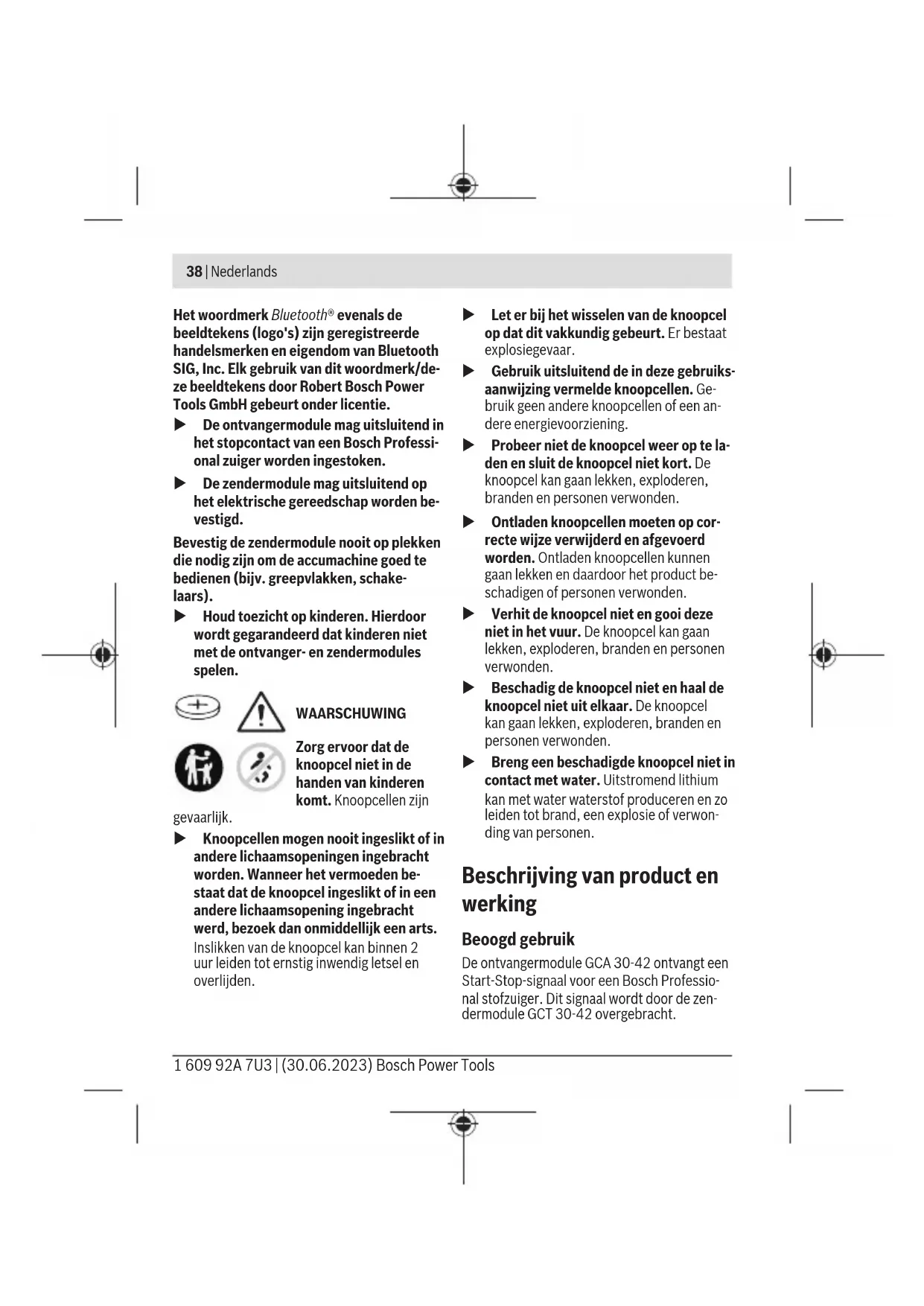

38 | Nederlands

Het woordmerk Bluetooth® evenals de beeldtekens (logo's) zijn geregistreerde handelsmerken en eigendom van Bluetooth SIG, Inc. Elk gebruik van dit woordmerk/deze beeldtekens door Robert Bosch Power Tools GmbH gebeurt onder licentie.

De ontvangermodule mag uitsluitend in het stopcontact van een Bosch Professional zuiger worden ingestoken.
De zendermodule mag uitsluitend op het elektrische gereedschap worden bevestigd.

Bevestig de zendermodule nooit op plekken die nodig zijn om de accumachine goed te bedienen (bijv. greepvlakken, schakelaars).

Houd toezicht op kinderen. Hierdoor wordt gegarandeerd dat kinderen niet met de ontvanger- en zendermodules spelen.

WAARSCHUWING

Zorg ervoor dat de knoopcel niet in de handen van kinderen komt. Knoopcellen zijn

gevaarlijk.

Knoopcellen mogen nooit ingeslikt of in andere lichaamsopeningen ingebracht worden. Wanneer het vermoeden bestaat dat de knoopcel ingeslikt of in een andere lichaamsopening ingebracht werd, bezoek dan onmiddellijk een arts. Inslikken van de knoopcel kan binnen 2 uur leiden tot ernstig inwendig letsel en overlijden.

Let er bij het wisselen van de knoopcel op dat dit vakkundig gebeurt. Er bestaat explosiegevaar.
Gebruik uitsluitend de in deze gebruiksaanwijzing vermelde knoopcellen. Gebruik geen andere knoopcellen of een andere energievoorziening.
▶ Probeer niet de knoopcel weer op te la- den en sluit de knoopcel niet kort. De knoopcel kan gaan lekken, exploderen, branden en personen verwonden.
Ontladen knoopcellen moeten op correcte wijze verwijderd en afgevoerd worden. Ontladen knoopcellen kunnen gaan lekken en daardoor het product beschadigen of personen verwonden.
Verhit de knoopcel niet en gooi deze niet in het vuur. De knoopcel kan gaan lekken, exploderen, branden en personen verwonden.
▶ Beschadig de knoopcel niet en haal de knoopcel niet uit elkaar. De knoopcel kan gaan lekken, exploderen, branden en personen verwonden.
▶ Breng een beschadigde knoopcel niet in contact met water. Uitstromend lithium kan met water waterstof produceren en zo leiden tot brand, een explosie of verwonding van personen.

Beschrijving van product en werking

Beoogd gebruik

De ontvangermodule GCA 30-42 ontvangt een Start-Stop-signaal voor een Bosch Professional stofzuiger. Dit signaal wordt door de zendermodule GCT 30-42 overgebracht.

Meer informatie vindt u in de gebruiksaanwijzingen van de zendermodule GCT 30-42 en van de gebruikte stofzuiger.

Afgebeelde componenten

De componenten zijn genummerd zoals op de pagina's met afbeeldingen.

Componenten GCA 30-42

(1) Ontvangermodule
(2) Aanduiding status met Auto-Start-symbol (gebruikersinterface)
(3) Toets (gebruikersinterface)
(4) Stekker

Componenten GCT 30-42

(5) Zendermodule
(6) LED-statusaanduiding (gebruikersinterface)
(7) Start/Stop-toets (gebruikersinterface)
(8) Bevestigingshaak elastiek
(9) Elastiek

Technische gegevens

Ontvangermodule GCA 30-42
Productnummer	1 600 A02 GE.
Gebruikstemperatuur -20 ... +50 °C
Opslagtemperatuur -20 ... +65 °C
Afmetingen (breedte x hoogte)	91 x 121 mm
Gegevensoverdracht
Bluetooth® Bluetooth®	4.2 (Low Energy)
Gebruikt frequentiebereik	2402-2480 MHz
Uitgangsvermogen < 10 mW

Zendermodule GCT 30-42

Productnummer	1 600 A02 GH.
Gebruikstemperatuur -20 ... +50 °C
Opslagtemperatuur -20 ... +65 °C
AfmetingenA)	43 x 18 x 42 mm
Lengte elastiek 240 mm
Isolatieklasse IP54

Gegevensoverdracht

Bluetooth® Bluetooth® 4.2 (Low Energy)
Gebruikt frequentiebereik	2402-2480 MHz
Uitgangsvermogen < 10 mW
Energievoorziening Bluetooth® Low Energy Module
Knoopcel 3 V-lithiumbatterij,	CR 2032

A) zonder elastiek

Waarden kunnen afhankelijk van product variëren en onderhevig zijn aan toepassings- en omgevingsvoorwaarden. Meer informatie vindt u op www.bosch-professional.com/wac.

Montage en gebruik

Zendermodule monteren

• Breng een uiteinde van het elastiek (9) op een van de beide bevestigingsshaken (8) aan.
• Bevestig de zendermodule (5) op de accu-machine. Hiervoor trekt u stevig aan het elastiek (9) en brengt u het vrije uiteinde op de tweede bevestigingshaak (8) aan. Knip het elastiek indien nodig op de juiste

40 | Nederlands

lengte af.

Geschikt zijn plekken waar de accumachine voldoende trillingen tijdens werking produceert. Bevestig de zendermodule nooit op plekken die nodig zijn om de accumulatione te bedienen (bijv. greepvlakken, schakelaars, aanduidingen).

Ingebruikname

Verbinding tussen GCA 30-42 en GCT 30-42 tot stand brengen

• Zorg ervoor dat de zendermodule GCT 30-42 zich in de buurt van de ontvangermodule GCA 30-42 bevindt.
• Steek de netstekker van de zuiger in het stopcontact.
• Zet de schakelaar van de zuiger op de automatische Start/Stop-functie.
• Steek de ontvangermodule GCA 30-42 (1) met de stekker (4) in het stopcontact op de zuiger.
• De aanduiding status met Auto-Start-symbool (2) knippert blauw.
• Druk zo lang op de Start/Stop-toets (7) op de zendermodule GCT 30-42 tot de LED-statusanduiding (6) twee keer blauw heeft geknipperd.

De LED-statusaanduiding (6) op de zen-dermodule GCT 30-42 licht even blauw op.

Verbinding tot stand gebracht:

• de aanduiding status met Auto-Start-symbol (2) op de ontvangermodule GCA 30-42 brandt groen.
• De LED-statusaanduiding (6) op de zendermodule GCT 30-42 licht even groen op.

Bij het wisselen van een knoopcel geldt het volgende:

• Als de zendermodule GCT 30-42 vóór het wisselen van de knoopcel met de ontvangermodule GCA 30-42 was verbonden, dan wordt de verbinding na het wisselen van de knoopcel automatisch weer tot stand gebracht.
• Bestond er vóór het wisselen van de knoopcel geen verbinding, dan moet de verbinding tot stand worden gebracht.

Na een reset moeten zender- en ontvangermodule opnieuw worden verbonden.

Automatische start van de zuiger

- Steek de afzuigslang in de afzuigvoorziening van de accumachine.

Trillingsdetectie

De zendermodule GCT 30-42 beschikt over een trillingsdetectie. Detecteert deze de trillingen van de geactiveerde accumachine, dan wordt de zuiger automatisch ingeschakeld.

Als u de accumachine uitschakelt, dan wordt de zuiger na een bepaalde nalooptijd automatisch uitgeschakeld.

Handmatig in-/uitschakelen

- Druk kort op de Start/Stop-toets (7) op de zendermodule (5).

De stofzuiger wordt ingeschakeld.

- Voor het uitschakelen van de zuiger drukt u opnieuw op de Start/Stop-toets (7) op de zendermodule.

Aanwijzing: Als u de zuiger met de Start/Stop-toets (7) op de zendermodule uitschakelt, start de zuiger automatisch opnieuw zodra de zendermodule (5) trillingen van de accumachine detecteert.

Terugzetten naar fabrieksinstellingen

- Ontvangermodule GCA 30-42: Houd de toets (3) zo lang ingedrukt tot de aanduiding status met Auto-Start-symbol (2)

kort achter elkaar vier keer blauw knippert.

- Zendermodule GCT 30-42: Houd de Start/Stop-toets (7) zo lang ingedrukt tot de LED-statusanduiding (6) kort achter elkaar vier keer blauw knippert.

Toestandsaanduidingen

GCA 30-42: aanduiding status (2)	Betekenis/oorzaak Oplossing
Blauw – Verbinding wordt tot stand gebracht of – Gegevens worden ontvangen	–
Groen – Verbinding tot stand gebrachten actief	–
Geel – Verbinding verbroken – Zendermodule dichter bij ont-vangermodule brengen – Trillingsdetectie activeren of op Start/Stop-toets (7) drukken

GCT 30-42: LED-statusanduiding (gebruikersinterface) (6) Betekenis/oorzaak Oplossing

Blauw – Verbinding wordt tot stand ge-bracht	-
of
– Gegevens worden overge-bracht
Groen – Verbinding tot stand gebracht	-
– Knoopcel voldoende geladen
Geel – Knoopcel bijna leeg Knoopcel binnenkort wisselen

Bosch Power Tools 1 609 92A 7U3 | (30.06.2023)

42 | Nederlands

GCT 30-42: LED-statusanduiding (gebruikersinterface) Betekenis/oorzaak Oplossing (6)

Rood – Verbinding niet tot stand ge-bracht	– Verbindingspoging opnieuw starten
of	of
– Knoopcel leeg	– Knoopcel vervangen

Onderhoud en service

Onderhoud en reiniging

Verwijder vervuilingen met een kwastje of met een vochtige doek. Gebruik geen reinigings- of oplosmiddelen.

Knoopcel vervangen

Let op: Vervang een knoopcel altijd door een knoopcel van hetzelfde type. Er bestaat explosiegevaar.
Ontladen knoopcellen moeten op correcte wijze verwijderd en afgevoerd worden. Ontladen knoopcellen kunnen gaan lekken en daardoor het product beschadigen of personen verwonden.
- Open het batterijvakdeksel op de achterkant van de zendermodule met een muntstuk.
- Verwijder de knoopcel voorzichtig en plaats een nieuwe knoopcel. Let op de markering voor het correct plaatsen van de knoopcel.
- Sluit het batterijvakdeksel met een muntstuk. Draai het deksel tot aan de aanslag om te waarborgen dat dit goed is gesloten.

Klantenservice en gebruiksadvies

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op: www.bosch-pt.com Het Bosch-gebruiksadviesteam helpt u graag bij vragen over onze producten en accessoires.

Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit tien cijfers bestaande productnummer volgens het typeplaatje van het product.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Meer serviceadressen vindt u onder:

Ontvangermodule, zendermodule, accessoires en verpakkingen moeten op een voor het milieu verantwoorde wijze worden gerecycled.

Gooi elektronische componenten en batterijen niet bij het huisvuil!
