GCA 30-42 - Siurblys BOSCH - Nemokama naudojimo instrukcija

Produkto tipas	Belaidžio dulkių siurblio imtuvo modulis
Prekės ženklas	Bosch
Modelis	GCA 30-42
Kodas	1 600 A02 GE
Matmenys (ilgis × aukštis)	91 × 121 mm
Svoris	Nenurodyta
Maitinimas	Per dulkių siurblio elektros lizdą (įmontuotas kištukas)
Perdavimas	Bluetooth® 4.2 Low Energy
Dažnių diapazonas	2402–2480 MHz
Išėjimo galia	< 10 mW
Darbinė temperatūra	-20 °C iki +50 °C
Laikymo temperatūra	-20 °C iki +65 °C
Pagrindinės funkcijos	Automatinis dulkių siurblio paleidimas/išjungimas pagal įrankio vibracijos aptikimą; rankinis įjungimas/išjungimas; atidėtas išjungimas
Suderinamumas	Bosch Professional dulkių siurbliai su imtuvo modulio lizdu
Susijęs siųstuvo modulis	GCT 30-42 (parduodamas atskirai)
Būsenos indikatoriai	Mėlyna, žalia, geltona LED (imtuvo modulyje)
Priežiūra ir valymas	Valyti šepetėliu arba drėgna šluoste; nenaudoti ploviklių ar tirpiklių
Sauga	Nelaikyti monetinės baterijos prie karščio; laikyti vaikams nepasiekiamoje vietoje; pavojus praryti
Monetinė baterija (siųstuvo modulyje)	CR2032, ličio 3 V (keičiama)
Pardavimo aptarnavimas	Bosch Power Tools; remontas per 5 dienas per SAV DIRECT

Dažnai užduodami klausimai - GCA 30-42 BOSCH

Kaip prijungti imtuvo modulį GCA 30-42 prie siųstuvo modulio GCT 30-42?

Įsitikinkite, kad moduliai yra arti. Prijunkite imtuvą prie dulkių siurblio, nustatyto į automatinį režimą. Paspauskite ir laikykite siųstuvo įjungimo/išjungimo mygtuką, kol LED sumirksės du kartus mėlynai. Ryšys užmezgamas, kai imtuvo LED užsidega žaliai.

Ką daryti, jei imtuvo būsenos indikatorius yra geltonas?

Ryšys nutrūko. Priartinkite siųstuvo modulį prie imtuvo arba įjunkite vibracijos aptikimą naudodami įrankį, arba paspauskite siųstuvo įjungimo/išjungimo mygtuką.

Kaip pakeisti siųstuvo modulio GCT 30-42 bateriją?

Moneta atsukite baterijos skyrelio dangtelį. Išimkite panaudotą bateriją ir įdėkite naują CR2032 bateriją, laikydamiesi poliškumo. Užsukite dangtelį iki galo, kad užtikrintumėte sandarumą.

Dulkių siurblys neįsijungia automatiškai su įrankiu. Ką patikrinti?

Patikrinkite, ar dulkių siurblio jungiklis yra 'Automatinis paleidimas/išjungimas'. Įsitikinkite, kad siųstuvo modulis yra tinkamai pritvirtintas prie įrankio ir baterija yra įkrauta. Patikrinkite, ar Bluetooth ryšys užmegztas (žalias indikatorius).

Ar galiu naudoti siųstuvo modulį su bet kokiu įrankiu?

Siųstuvo modulis GCT 30-42 turi būti pritvirtintas prie elektrinio įrankio, kuris veikimo metu generuoja vibracijas. Nefiksuokite jo ant laikymo paviršiaus ar šalia jungiklio.

Koks yra Bluetooth ryšio veikimo nuotolis?

Įprastas Bluetooth Low Energy veikimo nuotolis yra apie 10 metrų laisvoje erdvėje. Kad ryšys būtų patikimas, poravimo metu laikykite modulius arti vienas kito.

Kaip atkurti imtuvo modulio gamyklinius nustatymus?

Ant imtuvo modulio GCA 30-42 laikykite nuspaudę mygtuką (3), kol LED greitai sumirksės 4 kartus mėlynai. Ant siųstuvo laikykite nuspaudę įjungimo/išjungimo mygtuką, kol pamatysite 4 greitus mėlynus mirksėjimus.

Dulkių siurblys išsijungia su vėlavimu po įrankio. Kaip pakeisti šį vėlavimą?

Atidėto išjungimo delsa yra iš anksto nustatyta ir nereguliuojama. Ji leidžia išsiurbti likučius po įrankio sustojimo.

Ką daryti, jei siųstuvo LED yra raudona?

Raudona LED rodo, kad baterija tuščia arba nėra ryšio. Pakeiskite bateriją nauja CR2032. Jei problema išlieka, atstatykite ryšį.

Kur rasti atsargines dalis ir garantinį aptarnavimą?

Apsilankykite svetainėje www.bosch-pt.com dėl sprogdintų vaizdų ir atsarginių dalių. Prancūzijoje naudokite SAV DIRECT formą www.bosch-pt.fr dėl remonto per mažiau nei 5 dienas arba susisiekite su klientų aptarnavimo tarnyba numeriu 09 70 82 12 26.

NAUDOJIMO INSTRUKCIJA GCA 30-42 BOSCH

Norint su GCA 30-42 ir GCT 30-42 dirbti nepavojingai ir saugiai, būtina perskaityti visus nurodymus ir jų laikytis. Išsaugokite šią instrukciją ir atiduokite ją kartu su GCA 30-42 ir GCT 30-42.

Bluetooth® žodinis prekės ženklas, o taip pat vaizdinis prekės ženklas (logotipas), yra registruoti prekių ženklai ir „Bluetooth SIG, Inc.“ nuosavybė. „Robert Bosch Power Tools GmbH“ šiuos žodinį ir vaizdinį prekės ženklus naudoja pagal licenciją.

Imtuvo modulį leidžiama įstatyti tik į Bosch „Professional“ siurblio kištukinį lizdą. ▶ Siųstuvo modulį leidžiama tvirtinti tik ant elektrinio įrankio.

Siųstuvo modulio niekada netvirtinkite tose vietose (pvz., ant laikymo paviršių, jungiklių), kurios reikalingos akumuliatoriniam įrankiui valdyti.

▶ Prižiūrėkite vaikus. Taip bus užtikrinta, kad vaikai su imtuvo ir siųstuvo moduliais nežaistų.

ĮSPĖJIMAS

Užtikrinkite, kad tabletės formos elementas nepatektų į rankas vaikams. Tabletės formos

elementai yra pavojingi.

Tabletės formos elementų niekada neprarykite ir nekiškite į kitas kūno angas. Jei kyla įtarimas, kad tabletės formos elementas buvo prarytas arba įstumtas į kitą kūno angą, nedelsdami kreipkitės į gydytoją. Prarijus tabletės formos elementą, per 2 valandas gali atsirasti sunkių ir net mirtinų vidinių išdeginimų. Keisdami tabletės formos elementus laikykitės tabletės formos elementų keitimo reikalavimų. Iškyla sprogimo pavojus. Naudokite tik šioje naudojimo instrukcijoje nurodytus tabletės formos elementus. Nenaudokite kitokių tabletės formos elementų ir kitokio energijos šaltinio. Tabletės formos elemento nebandykite vėl įkrauti ir nesujunkite jo trumpuoju būdu. Tabletės formos elementas gali tapti nesandarus, sprogti, užsidegti ir sukelti sužalojimus. Išsikrovusius tabletės formos elementus išimkite ir pašalinkite laikydamiesi reikalavimų. Išsikrovę tabletės formos elementai gali tapti nesandarūs ir dėl to gali pažeisti gaminį ir sužaloti asmenis. Tabletės formos elementų neperkaitinkite ir nemeskite jų į ugnį. Tabletės formos elementas gali tapti nesandarus, sprogti, užsidegti ir sukelti sužalojimus. ▶ Tabletės formos elemento nepažeiskite ir jo neišardykite. Tabletės formos eleme-

ntas gali tapti nesandarus, sprogti, užsidegti ir sukelti sužalojimus.

Pažeistą tabletės formos elementą saugokite nuo kontakto su vandeniu. Išsiliejantis litis su vandeniu gali sukurti vandenilį ir sukelti gaisrą, sprogimą arba sužaloti.

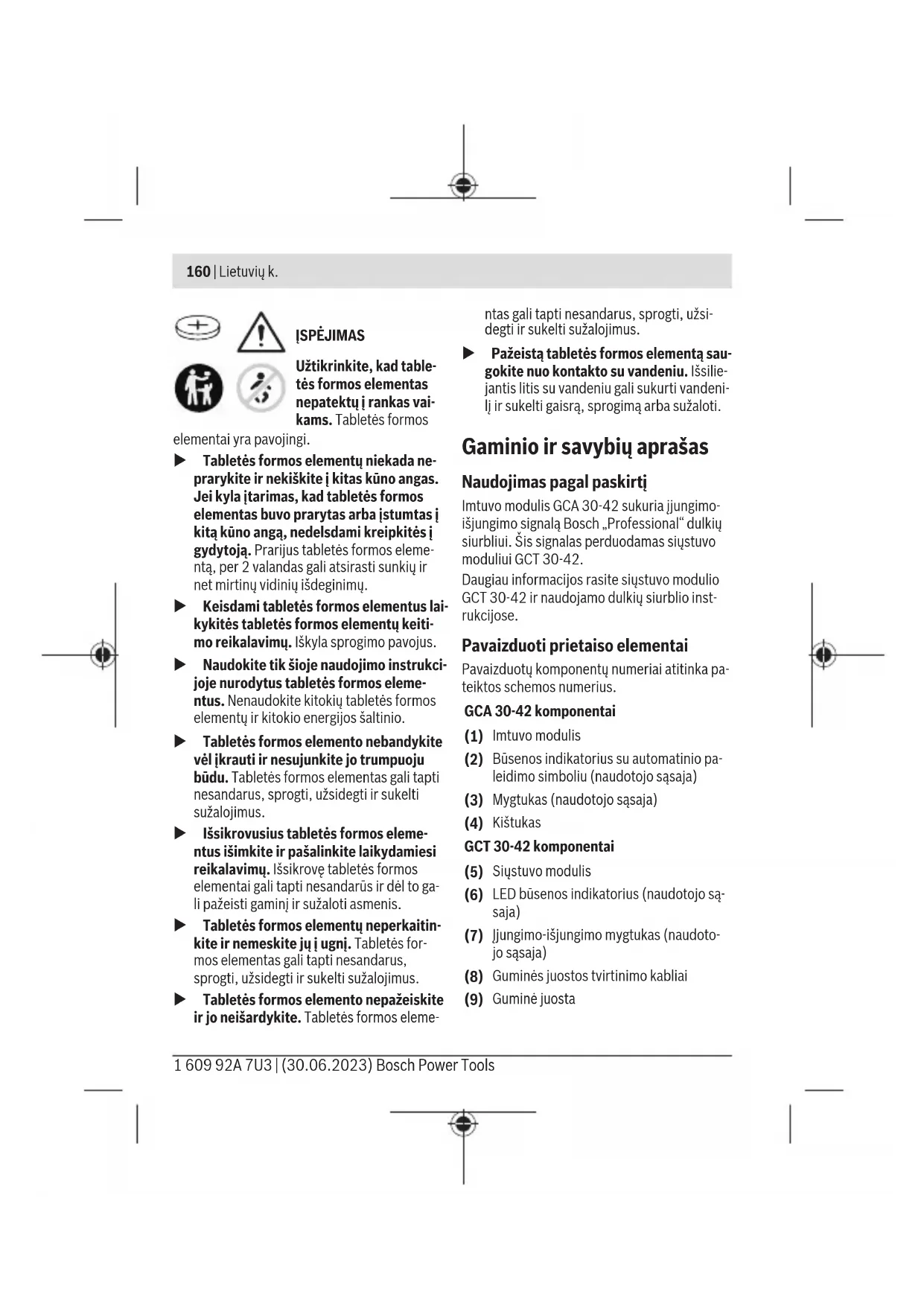

Gaminio ir savybių aprašas

Naudojimas pagal paskirtį

Imtuvo modulis GCA 30-42 sukuria jungimo-išjungimo signalą Bosch „Professional“ dulkių siurbliui. Šis signalas perduodamas siųstuvo moduliui GCT 30-42.

Daugiau informacijos rasite siųstuvo modulio GCT 30-42 ir naudojamo dulkių siurblio instrukcijose.

Pavaizduoti prietaiso elementai

Pavaizduotų komponentų numeriai atitinka pateiktos schemos numerius.

GCA 30-42 komponentai

(1) Imtuvo modulis (2) Būsenos indikatorius su automatinio paleidimo simboliu (naudotojo sąsaja) (3) Mygtukas (naudotojo sąsaja) (4) Kištukas

GCT 30-42 komponentai

(5) Siųstuvo modulis (6) LED būsenos indikatorius (naudotojo sąsaja) (7) Įjungimo-išjungimo mygtukas (naudotojo sąsaja) (8) Guminės juostos tvirtinimo kabliai (9) Guminė juosta

Techniniai duomenys

Imtuvo modulis GCA 30-42
Gaminio numeris	1 600 A02 GE.
Darbinė temperatūra -20 ... +50 °C
Sandėliavimo tem- peratūra	-20 ... +65 °C
Matmenys (plotis x aukštis)	91 x 121 mm
Duomenų perdavimas
Bluetooth® Bluetooth®	4.2 („Low Energy“)
Naudojamas dažnių diapazonas	2402–2480 MHz
Išėjimo galia < 10 mW

Gaminio numeris	1 600 A02 GH.
Darbinė temperatūra -20 ... +50 °C
Sandėliavimo temperatūra	-20 ... +65 °C
MatmenysA)	43 x 18 x 42 mm
Guminės juostos ilgis 240 mm
Apsaugos klasė IP54

Duomenų perdavimas

Bluetooth® Bluetooth®	4.2 („Low Energy“)
Naudojamas dažnių diapazonas	2402-2480 MHz
Išėjimo galia < 10 mW
Energijos tiekimas i Bluetooth® „Low Ener-gy Module“

Tabletės formos elementas

3 V ličio jonų baterija, CR 2032

A) be guminės juostos

Vertės gali skirtis priklausomai nuo gaminio, jos taip pat priklauso nuo naudojimo ir aplinkos sąlygų. Daugiau informacijos rasite www.bosch-professional.com/wac.

Montavimas ir naudojimas

Siųstuvo modulio montavimas

• Guminės juostos galą (9) uždėkite ant vieno iš dviejų tvirtinimo kablių (8).
• Siųstuvo modulį (5) pritvirtinkite prie akumuliatorinio įrankio. Tuo tikslu įtempkite guminę juostą (9) ir užkabinkite laisvąjį galą ant tvirtinimo kablio (8). Jei reikia, patrumpinkite guminę juostą iki reikiamo ilgio. Tinkamos vietos yra tos, kuriose akumuliatorinis įrankis veikimo metu sukuria pakankamai vibracijos. Siųstuvo modulio niekada netvirtinkite tose vietose, kurios reikalingos akumuliatoriniam įrankiui valdyti (pvz., ant laikymo paviršių, jungiklių, indikatorių).

Paruošimas naudoti

Ryšio tarp GCA 30-42 ir GCT 30-42 sukūrimas

• Įsitikinkite, kad siųstuvo modulis GCT 30-42 yra netoli imtuvo modulio GCA 30-42.
• Siurblio kištuką įstatykite į maitinimo tinklo kištukinį lizdą.
• Siurblio jungiklį nustatykite į automatinio įjungimo-išjungimo įtaiso padėtį.

• Imtuvo modulio GCA 30-42 (1) kištuką (4) įstatykite į siurblyje esantį kištukinį lizdą.
• Būsenos indikatorius su automatinio paleidimo simboliu (2) mirksi mėlynai.
• Spauskite įjungimo-išjungimo mygtuką (7), esantį ant siųstuvo modulio GCT 30-42 tol, kol LED būsenos indikatorius (6) sumirksės du kartus. LED būsenos indikatorius (6) ant siųstuvo modulio GCT 30-42 trumpam įsižiebia mėlynai.

Ryšys sukurtas:

• Būsenos indikatorius su automatinio paleidimo simboliu (2) ant imtuvo modulio GCA 30-42 šviečia žaliai.
• LED būsenos indikatorius (6) ant siųstuvo modulio GCT 30-42 trumpam įsižiebia žaliai.

Keičiant tabletės formos elementą, galioja šios sąlygos:

- Jei prieš keičiant tabletės formos elementą siųstuvo modulis GCT 30-42 buvo sujungtas su imtuvo moduliu GCA 30-42, tai pakeitus tabletės formos elementą ryšys vėl atkuriamas automatiškai.

- Jei prieš keičiant tabletės formos elementą ryšys nebuvo sukurtas, tai ryšį reikia sukurti.

Atlikus atstatą, siųstuvo ir imtuvo modulius reikia sujungti iš naujo.

Siurblio automatinio paleidimo sistema

Nusiurbimo žarną įstatykite į akumuliatorinio įrankio nusiurbimo įtaisą.

Vibracijos atpažinimas

Siųstuvo modulyje GCT 30-42 yra vibracijos atpažinimo funkcija. Jei jis atpažįsta veikiančio akumuliatorinio įrankio vibracijas, siurblys automatiškai įsijungia.

Jei akumuliatorinį įrankį išjungiate, tai siurblys po tam tikro veikimo iš inercijos laiko išsijungia automatiškai.

Įjungimas/išjungimas rankiniu būdu

Trumpai paspauskite įjungimo-išjungimo mygtuką (7), esantį ant siųstuvo modulio (5). Dulkių siurblys įsijungia.

Norėdami dulkių siurblį išjungti, dar kartą paspauskite ant siųstuvo modulio esantį įjungimo-išjungimo mygtuką (7).

Nuoroda: jei siurblį išjungiate ant siųstuvo modulio esančiu įjungimo-išjungimo mygtuku (7), siurblys automatiškai įsijungia iš naujo, kai tik siųstuvo modulis (5) atpažįsta akumuliatorinio įrankio vibracijas.

Gamyklinių nustatymų atkūrimas

Imtuvo modulis GCA 30-42: laikykite paspaustą mygtuką (3) tol, kol būsenos indikatorius su automatinio paleidimo simboliu (2) keturis kartus iš eilės trumpai sumirksės mėlynai.

Siųstuvo modulis GCT 30-42: laikykite paspaustą jungimo-išjungimo mygtuką (7) tol, kol LED būsenos indikatorius (6) keturis kartus iš eilės trumpai sumirksės mėlynai.

Būsenos indikatoriai

GCA 30-42: būsenos Reikšmė/priežastis Sprendimas indikatorius (2)
Mėlyna – Sukuriamas ryšys	–
arba
– Priimami duomenys
Žalia – Ryšys sukurtas ir aktyvus –
Geltona – Ryšys nutrauktas – Siųstuvo modulį padėkite ar-	čiau imtuvo modulio
	– Suaktyvinkite vibracijos aptiki-mą arba paspauskite jjungimo-išjungimo mygtuką (7)

GCT 30-42: LED bū-senos indikatorius(naudotojosąsaja) (6)	Reikšmė/priežastis Sprendimas
Mėlyna – Sukuriamas ryšysarba– Perkeliami duomenys		–
Žalia – Ryšys sukurtas– Tabletės formos elementas pa-kankamai jkrautas		–
Geltona – Beveik išsikrovęs tabletės for-mos elementas		Tuoj pakeiskite tabletės formos elementą
Raudona – Ryšys nesukurtasarba– Išsikrovęs tabletės formos ele-mentas		– Pabandykite iš naujo sukurti ryšj arba– Pakeiskite tabletės formos ele-mentą

Priežiūra ir servisas

Priežiūra ir valymas

Nešvarumus pašalinkite teptuku arba drėgnu skudurėliu. Nenaudokite valymo priemonių ir tirpiklių.

Dėmesio: tabletės formos elementą visada keiskite tokio paties tipo tabletės formos elementu. Iškyla sprogimo pavojus. Išsikrovusius tabletės formos elementus išimkite ir pašalinkite laikydamiesi reikalavimų. Išsikrovę tabletės formos elementai gali tapti nesandarūs ir dėl to gali pažeisti gaminį ir sužaloti asmenis. - Moneta atidarykite baterijų skyriaus dangtelį, esantį siųstuvo modulio užpakalinėje pusėje. – Išimkite tabletės formos elementą ir įdėkite naują tabletės formos elementą. Atkreipkite dėmesį į ženklinimą, kaip tinkamai įdėti tabletės formos elementą. – Moneta uždarykite baterijų skyriaus dangtelį. Sukite dangtelį iki atramos, kad užtikrintumėte tinkamą uždarymą.

Klientų aptarnavimo skyrius ir konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informacijos apie atsargines dalis rasite interneto puslapyje:

www.bosch-pt.com

Bosch konsultavimo tarnybos specialistai mielai pakonsultuos Jus apie gaminius ir jų papildomą įrangą.

Ieškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje.

Lietuva

Bosch įrankių servisas

Informacijos tarnyba: [phone]

Įrankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Kitus techninės priežiūros skyriaus adresus rasite čia:

Imtuvo modulis, siųstuvo modulis, papildoma įranga ir pakuotės turi būti ekologiškai utilizuojami.

Nemeskite elektroninių konstrukcinių dalių ir baterijų į buitinių atliekų konteinerius!
