GCA 30-42 - Sesalnik BOSCH - Brezplačna navodila za uporabo

Vrsta izdelka	Sprejemni modul za brezžični sesalnik
Znamka	Bosch
Model	GCA 30-42
Referenca	1 600 A02 GE
Mere (Š × V)	91 × 121 mm
Teža	Ni določeno
Napajanje	Preko električnega vtiča sesalnika (vgrajen moški vtič)
Prenos	Bluetooth® 4.2 Low Energy
Frekvenčno območje	2402–2480 MHz
Izhodna moč	< 10 mW
Delovna temperatura	-20 °C do +50 °C
Temperatura skladiščenja	-20 °C do +65 °C
Glavne funkcije	Samodejni zagon/ustavitev sesalnika z zaznavanjem vibracij orodja; ročni vklop/izklop; zakasnjen izklop
Združljivost	Sesalniki Bosch Professional z vtičem za sprejemni modul
Pripadajoči oddajni modul	GCT 30-42 (prodano ločeno)
Prikaz stanja	Modra, zelena, rumena LED (sprejemni modul)
Nega in čiščenje	Očistite s čopičem ali vlažno krpo; brez detergentov ali topil
Varnost	Gumbne baterije ne izpostavljajte vročini; hranite izven dosega otrok; nevarnost zaužitja
Gumbna baterija (oddajni modul)	CR2032, litijeva 3 V (zamenljiva)
Servis po prodaji	Bosch Power Tools; popravila v 5 dneh prek SAV DIRECT

Pogosto zastavljena vprašanja - GCA 30-42 BOSCH

Kako povezati sprejemni modul GCA 30-42 z oddajnim modulom GCT 30-42 ?

Prepričajte se, da sta modula v bližini. Priključite sprejemnik na sesalnik, nastavljen v samodejni način. Držite gumb Vklop/Izklop oddajnika, dokler LED ne utripne dvakrat modro. Povezava je vzpostavljena, ko na sprejemniku zasveti zelena LED.

Kaj storiti, če je indikator stanja sprejemnika rumen ?

Povezava je prekinjena. Približajte oddajni modul sprejemniku ali aktivirajte zaznavanje vibracij z vklopom orodja, ali pritisnite gumb Vklop/Izklop na oddajniku.

Kako zamenjati baterijo oddajnega modula GCT 30-42 ?

Odvijte pokrov prostora za baterijo s kovancem. Odstranite staro baterijo in vstavite novo CR2032 baterijo ob upoštevanju polarnosti. Privijte pokrov do konca, da zagotovite tesnost.

Sesalnik se ne zažene samodejno z orodjem. Kaj preveriti ?

Preverite, ali je stikalo sesalnika nastavljeno na 'Samodejni zagon/ustavitev'. Prepričajte se, da je oddajni modul pravilno pritrjen na orodje in da je baterija napolnjena. Preverite, ali je vzpostavljena povezava Bluetooth (zelena LED).

Ali lahko oddajni modul uporabljam s katerim koli orodjem ?

Oddajni modul GCT 30-42 mora biti pritrjen na električno orodje, ki med delovanjem ustvarja vibracije. Ne pritrjujte ga na površino za rokovanje ali blizu stikala.

Kakšen je doseg povezave Bluetooth ?

Običajni doseg Bluetooth Low Energy je približno 10 metrov v odprtem prostoru. Za zanesljivo povezavo med seznanjanjem obdržite modula v neposredni bližini.

Kako ponastaviti sprejemni modul na tovarniške nastavitve ?

Na sprejemnem modulu GCA 30-42 držite tipko (3) pritisnjeno, dokler LED ne utripne 4-krat hitro modro. Na oddajniku držite gumb Vklop/Izklop, dokler ne zasvetijo 4 hitri modri utripi.

Sesalnik se po orodju ustavi z zakasnitvijo. Kako spremeniti to zakasnitev ?

Zakasnitev izklopa je vnaprej določena in ni nastavljiva. Omogoča sesanje ostankov po zaustavitvi orodja.

Kaj storiti, če je LED na oddajniku rdeča ?

Rdeča LED označuje prazno baterijo ali odsotnost povezave. Zamenjajte baterijo z novo CR2032. Če težava vztraja, ponastavite povezavo.

Kje najti rezervne dele in servis po prodaji ?

Obiščite spletno stran www.bosch-pt.com za eksplodirane risbe in rezervne dele. V Franciji uporabite obrazec SAV DIRECT na www.bosch-pt.fr za popravilo v manj kot 5 dneh ali pokličite službo za pomoč uporabnikom na 09 70 82 12 26.

NAVODILA ZA UPORABO GCA 30-42 BOSCH

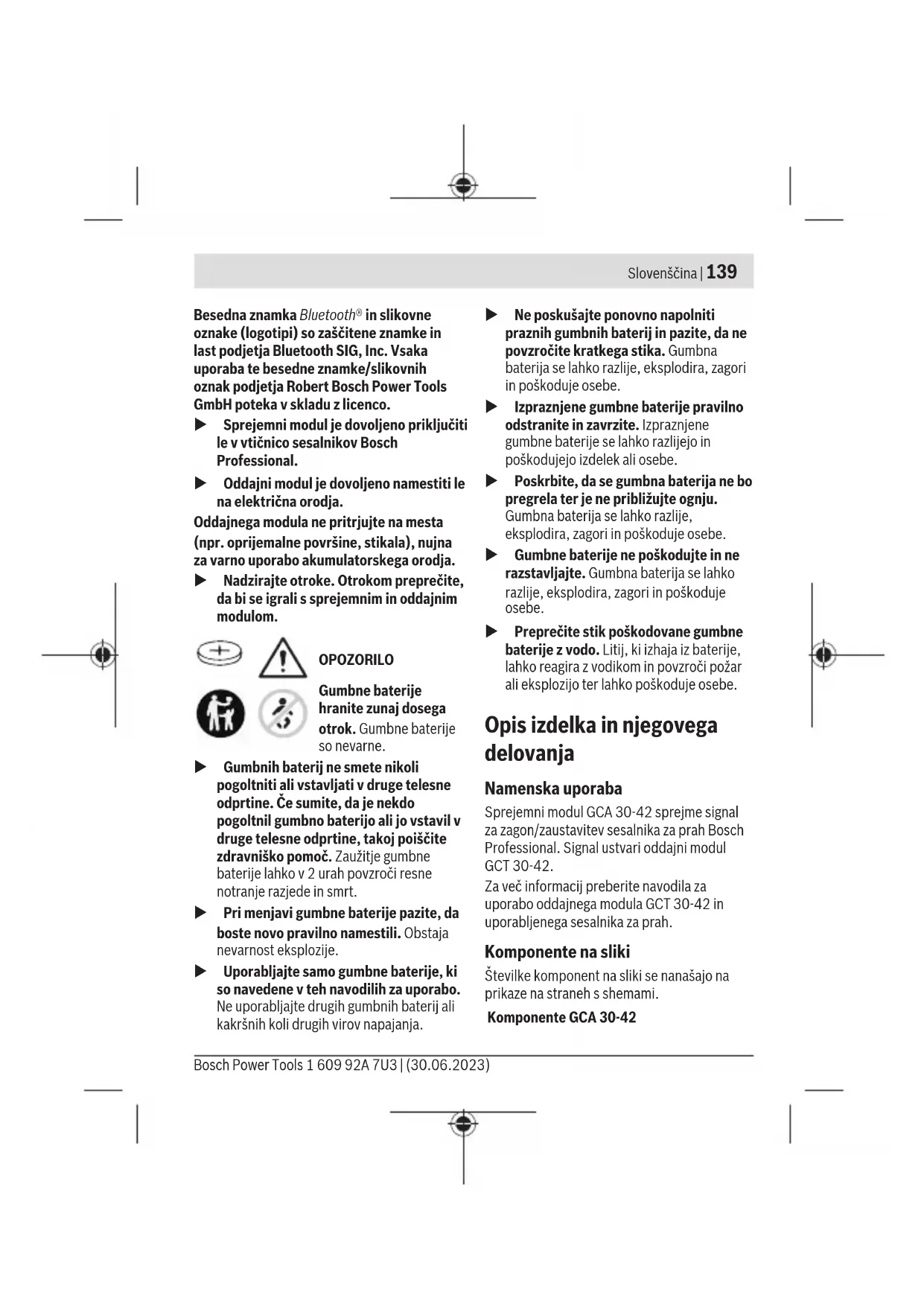

Besedna znamka Bluetooth® in slikovne oznake (logotipi) so zaščitene znamke in last podjetja Bluetooth SIG, Inc. Vsaka uporaba te besedne znamke/slikovnih oznak podjetja Robert Bosch Power Tools GmbH poteka v skladu z licenco.

Sprejemni modul je dovoljeno priključiti le v vtičnico sesalnikov Bosch Professional.
Oddajni modul je dovoljeno namestiti le na električna orodja.

Oddajnega modula ne pritrjujte na mesta (npr. oprijemalne površine, stikala), nujna za varno uporabo akumulatorskega orodja.

Nadzirajte otroke. Otrokom preprečite, da bi se igrali s sprejemnim in oddajnim modulom.

OPOZORILO

Gumbne baterije hranite zunaj dosega otrok. Gumbne baterije so nevarne.

Gumbnih baterij ne smete nikoli pogoltniti ali vstavljati v druge telesne odprtine. Če sumite, da je nekdo pogoltnil gumbno baterijo ali jo vstavil v druge telesne odprtine, takoj poiščite zdravniško pomoč. Zaužitje gumbne baterije lahko v 2 urah povzroči resne notranje razjede in smrt.
▶ Pri menjavi gumbne baterije pazite, da boste novo pravilno namestili. Obstaja nevarnost eksplozije.
Uporabljajte samo gumbne baterije, ki so navedene v teh navodilih za uporabo. Ne uporabljajte drugih gumbnih baterij ali kakršnih koli drugih virov napajanja.

▶ Ne poskušajte ponovno napolniti praznih gumbnih baterij in pazite, da ne povzročite kratkega stika. Gumbna baterija se lahko razlije, eksplodira, zagori in poškoduje osebe.
Izpraznjene gumbne baterije pravilno odstranite in zavrzite. Izpraznjene gumbne baterije se lahko razlijejo in poškodujejo izdelek ali osebe.
▶ Poskrbite, da se gumbna baterija ne bo pregrela ter je ne približujte ognju. Gumbna baterija se lahko razlije, eksplodira, zagori in poškoduje osebe.
Gumbne baterije ne poškodujte in ne razstavljajte. Gumbna baterija se lahko razlije, eksplodira, zagori in poškoduje osebe.
▶ Preprečite stik poškodovane gumbne baterije z vodo. Litij, ki izhaja iz baterije, lahko reagira z vodikom in povzroči požar ali eksplozijo ter lahko poškoduje osebe.

Opis izdelka in njegovega delovanja

Namenska uporaba

Sprejemni modul GCA 30-42 sprejme signal za zagon/zaustavitev sesalnika za prah Bosch Professional. Signal ustvari oddajni modul GCT 30-42.

Za več informacij preberite navodila za uporabo oddajnega modula GCT 30-42 in uporabljenega sesalnika za prah.

Komponente na sliki

Številke komponent na sliki se nanašajo na prikaze na straneh s shemami.

Komponente GCA 30-42

140 | Slovenščina

(1) Sprejemni modul
(2) Prikaz stanja s simbolom za samodejni zagon (uporabniški vmesnik)
(3) Tipka (uporabniški vmesnik)
(4) Vtič

Komponente GCT 30-42

(5) Oddajni modul
(6) LED-prikaz stanja (uporabniški vmesnik)
(7) Tipka za zagon/zaustavitev (uporabniški vmesnik)
(8) Kavelj za pritrditev gumijastega traku
(9) Gumijasti trak

Tehnični podatki

Sprejemni modul GCA 30-42
Kataloška številka	1 600 A02 GE.
Delovna temperatura -20 ... +50 °C
Temperatura skladiščenja	-20 ... +65 °C
Dimenzije (širina x višina)	91 x 121 mm

Prenos podatkov

Bluetooth® Bluetooth® 4.2 (Low Energy)
Uporabno frekvenčno območje	2402–2480 MHz
Izhodna moč < 10 mW

Oddajni modul GCT 30-42

Kataloška številka	1 600 A02 GH.
Delovna temperatura -20 ... +50 °C
Temperatura skladiščenja	-20 ... +65 °C

Oddajni modul GCT 30-42

Dimenzije A)	43 x 18 x 42 mm
Dolžina gumijastega traku	240 mm
Razred zaščite IP54

Prenos podatkov

Bluetooth® Bluetooth® 4.2 (Low Energy)
Uporabno frekvenčno območje	2402-2480 MHz
Izhodna moč < 10 mW

Napajanje nizkoenergijskega modula Bluetooth® Low Energy

Gumbna baterija 3 V-litijeva baterija,CR 2032

A) Brez gumijastega traku Vrednosti se lahko razlikujejo glede na izdelek in so odvisne od pogojev uporabe in okoljskih pogojev. Več informacij je na voljo na spletni strani www.bosch-professional.com/wac.

Namestitev in delovanje

Namestitev oddajnega modula

- Konec gumijastega traku (9) zataknite za enega od kavljev za pritrditev (8).

– Oddajni modul (5) namestite na akumulatorsko orodje. To storite tako, da gumijasti trak (9) povlečete okoli želenega mesta in prosti konec namestite na drugi kavelj za pritrditev (8). Po potrebi gumijasti trak skrajšajte na primerno dolžino. Za pritrditev so primerna mesta, na katerih akumulatorsko orodje med delovanjem ustvarja dovolj tresljajev. Oddajnega

modula ne pritrjujte na mesta (npr. oprijemalne površine, stikala, prikaze), nujna za uporabo akumulatorskega orodja.

Uporaba

Vzpostavitev povezave med moduloma GCA 30-42 in GCT 30-42

- Poskrbite, da je oddajni modul GCT 30-42 blizu sprejemnega modula GCA 30-42.

– Omrežni vtič sesalnika vstavite v omrežno vtičnico.

- Stikalo sesalnika preklopite na samodejni vklop/izklop.

– Vtič (4) sprejemnega modula GCA 30-42 (1) vstavite v vtičnico na sesalniku.

– Prikaz stanja s simbolom za samodejni zagon (2) sveti modro.

– Pritisnite tipko za zagon/zaustavitev (7) na oddajnem modulu GCT 30-42 in jo pridržite tako dolgo, da LED-prikaz stanja (6) dvakrat utripne modro. LED-prikaz stanja (6) na oddajnem modulu GCT 30-42 kratko zasveti modro.

Povezava je vzpostavljena:

- Prikaz stanja s simbolom za samodejni zagon (2) na sprejemnem modulu GCA 30-42 zasveti zeleno.

- LED-prikaz stanja (6) na oddajnem modulu GCT 30-42 kratko zasveti zeleno.

Za zamenjavo gumbne baterije velja naslednje:

- Če je bil oddajni modul GCT 30-42 pred menjavo gumbne baterije povezan s sprejemnim modulom GCA 30-42, se povezava po menjavi gumbne baterije samodejno znova vzpostavi.

- Če pred menjavo gumbne baterije povezava ni bila vzpostavljena, jo je treba vzpostaviti.

Po ponastavitvi je treba oddajni in sprejemni modul znova povezati.

Samodejni zagon sesalnika

- Cev za odsesavanje vstavite v pripravo za odsesavanje akumulatorskega orodja.

Zaznavanje tresljajev

Oddajni modul GCT 30-42 je opremljen s sistemom za zaznavanje tresljajev. Če zazna tresljaje vklopljenega akumulatorskega orodja, se sesalnik samodejno vklopi.

Če akumulatorsko orodje izklopite, se sesalnik po določenem času samodejno izklopi.

Ročni vklop/izklop

- Na kratko pritisnite tipko za zagon/zaustavitev (7) na oddajnem modulu (5). Sesalnik za prah se vklopi.

- Za izklop sesalnika znova pritisnite tipko za zagon/zaustavitev (7) na oddajnem modulu.

Opomba: će sesalnik izklopite s pritiskom na tipko za zagon/zaustavitev (7), se sesalnik samodejno znova zažene, takoj ko oddajni modul (5) zazna tresljaje akumulatorskega orodja.

Ponastavitev na tovarniške nastavitve

- Sprejemni modul GCA 30-42: tipko (3) pridržite tako dolgo, da prikaz stanja s simbolom za samodejni zagon (2) štirikrat zapored utripne modro.

- Oddajni modul GCT 30-42: tipko za zagon/zaustavitev (7) pridržite tako dolgo, da LED-prikaz stanja (6) štirikrat zapored utripne modro.

142 | Slovenščina

Prikazi stanja

GCA 30-42: prikaz stanja (2)	Pomen/vzrok Rešitev
Modra – Povezava se vzpostavljaali– Podatki se sprejemajo		–
Zelena – Povezava je vzpostavljena in aktivna		–
Rumena – Povezava je prekinjena – Oddajni modul približajtesprejemnemu modulu– Sprožite zaznavanje tresljajevali pritisnite tipko za zagon/zaustavitev (7)

GCT 30-42: LED-prikaz stanja(uporabniški vmesnik) (6)	Pomen/vzrok Rešitev
Modra – Povezava se vzpostavljaali– Poteka prenos podatkov		–
Zelena – Povezava je vzpostavljena– Gumbna baterija je dovolj napolnjena		–
Rumena – Gumbna baterija je skoraj prazna		Kmalu bo potrebna menjava gumbne baterije
Rdeča – Povezava ni vzpostavljenaali– Gumbna baterija je prazna		– Ponovite postopek za vzpostavitev povezaveali– Menjava gumbne baterije

1 609 92A 7U3 | (30.06.2023) Bosch Power Tools

Vzdrževanje in servisiranje

Vzdrževanje in čiščenje

Umazanijo odstranite s čopičem ali vlažno krpo. Ne uporabljajte čistilnih sredstev ali topil.

Menjava gumbne baterije

Pozor: gumbno celico vedno zamenjajte z gumbno celico iste vrste. Obstaja nevarnost eksplozije.

Izpraznjene gumbne baterije pravilno odstranite in zavrzite. Izpraznjene gumbne baterije se lahko razlijejo in poškodujejo izdelek ali osebe.

- S kovancem odprite pokrov predala za baterije na hrbtni strani oddajnega modula.

- Previdno odstranite gumbno baterijo in vstavite novo.

Za pravilno vstavitev gumbne baterije upoštevajte oznako.

- S kovancem zaprite pokrov predala za baterijo.

Pokrov zavrtite do konca, da se pravilno zapre.

Servisna služba in svetovanje uporabnikom

Servis vam bo dal odgovore na vaša vprašanja glede popravila in vzdrževanja izdelka ter nadomestnih delov. Tehnične skice in informacije glede nadomestnih delov najdete na: www.bosch-pt.com

Boscheva skupina za svetovanje pri uporabi vam bo z veseljem odgovorila na vprašanja o naših izdelkih in pripadajočem priboru.

Ob vseh vprašanjih in naročilih rezervnih delov nujno sporočite 10-mestno številko na tipski ploščici izdelka.

Slovensko

Robert Bosch d.o.o.

Verovškova 55a

1000 Ljubljana

Tel.: [phone]

Fax: [phone]

Mail: [e-mail]

www.bosch.si

Naslove drugih servisnih mest najdete na povezavi:

Elektronskih komponent in baterij ne odlagajte med gospodinjske odpadke!
