GCA 30-42 - Прахосмукачка BOSCH - Безплатно ръководство за потребителя

Тип продукт	Приемащ модул за безжична прахосмукачка
Марка	Bosch
Модел	GCA 30-42
Референтен номер	1 600 A02 GE
Размери (Д × В)	91 × 121 mm
Тегло	Не е посочено
Захранване	Чрез електрическия контакт на прахосмукачката (вграден мъжки щепсел)
Предаване	Bluetooth® 4.2 Low Energy
Честотен диапазон	2402–2480 MHz
Изходна мощност	< 10 mW
Работна температура	-20 °C до +50 °C
Температура на съхранение	-20 °C до +65 °C
Основни функции	Автоматично стартиране/спиране на прахосмукачката чрез откриване на вибрации на инструмента; ръчно включване/изключване; забавено спиране
Съвместимост	Прахосмукачки Bosch Professional с гнездо за приемащ модул
Свързан предавателен модул	GCT 30-42 (продава се отделно)
Индикатори за състояние	Син, зелен, жълт светодиод (приемащ модул)
Поддръжка и почистване	Почиствайте с четка или влажна кърпа; без препарати и разтворители
Безопасност	Не излагайте монетната батерия на топлина; дръжте далеч от деца; риск от поглъщане
Монетна батерия (предавателен модул)	CR2032, литиева 3 V (сменяема)
Следпродажбено обслужване	Bosch Power Tools; ремонти в рамките на 5 дни чрез SAV DIRECT

Често задавани въпроси - GCA 30-42 BOSCH

Как да свържете приемащия модул GCA 30-42 с предавателния модул GCT 30-42?

Уверете се, че модулите са близо един до друг. Включете приемника в прахосмукачката, настроена на автоматичен режим. Задръжте бутона за включване/изключване на предавателя, докато светодиодът мига два пъти в синьо. Връзката е установена, когато светодиодът на приемника светне в зелено.

Какво да направите, ако индикаторът за състояние на приемника е жълт?

Връзката е прекъсната. Приближете предавателния модул до приемника или активирайте откриването на вибрации, като задействате инструмента, или натиснете бутона за включване/изключване на предавателя.

Как да смените батерията на предавателния модул GCT 30-42?

Отвийте капака на отделението за батерия с помощта на монета. Извадете старата батерия и поставете нова CR2032, като спазвате полярността. Завийте капака докрай, за да осигурите херметичност.

Прахосмукачката не се включва автоматично с инструмента. Какво да проверите?

Проверете дали превключвателят на прахосмукачката е в положение „Автоматично стартиране/спиране“. Уверете се, че предавателният модул е правилно закрепен към инструмента и че батерията е заредена. Проверете дали Bluetooth връзката е установена (зелен индикатор).

Мога ли да използвам предавателния модул с произволен инструмент?

Предавателният модул GCT 30-42 трябва да бъде закрепен към ръчен електроинструмент, който генерира вибрации по време на работа. Не го закрепвайте върху захватна повърхност или близо до превключвател.

Какъв е обхватът на Bluetooth връзката?

Типичният обхват на Bluetooth Low Energy е около 10 метра на открито. За надеждна връзка дръжте модулите непосредствено близо един до друг по време на сдвояването.

Как да нулирате приемащия модул до фабричните настройки?

На приемащия модул GCA 30-42 задръжте натиснат бутон (3), докато светодиодът мига бързо 4 пъти в синьо. На предавателя задръжте бутона за включване/изключване, докато получите 4 бързи сини мигания.

Прахосмукачката спира със закъснение след инструмента. Как да променя това закъснение?

Закъснението за спиране е предварително зададено и не може да се регулира. То позволява изсмукване на остатъците след спиране на инструмента.

Какво да направите, ако светодиодът на предавателя е червен?

Червен светодиод показва изтощена батерия или липса на връзка. Сменете батерията с нова CR2032. Ако проблемът продължава, нулирайте връзката.

Къде мога да намеря резервни части и следпродажбено обслужване?

Посетете уебсайта www.bosch-pt.com за разглобени изгледи и резервни части. Във Франция използвайте формуляра SAV DIRECT на www.bosch-pt.fr за ремонт в рамките на по-малко от 5 дни, или се свържете с отдела за обслужване на клиенти на 09 70 82 12 26.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GCA 30-42 BOSCH

Български.... Страница 121

Указания за сигурност

Всички указания трябва да се прочетат и да се спазват, за да може да се работи безопасно и сигурно с GCA 30-42 и GCT 30-42. Съхранявайте добре тези указания и ги предавайте при предаване на GCA 30-42 и на GCT 30-42.

Наименованието Bluetooth® както и графичните елементи (лога) са регистрирани търговски марки на фирма Bluetooth SIG, Inc. Ползването на това наименование и на графичните елементи от фирма

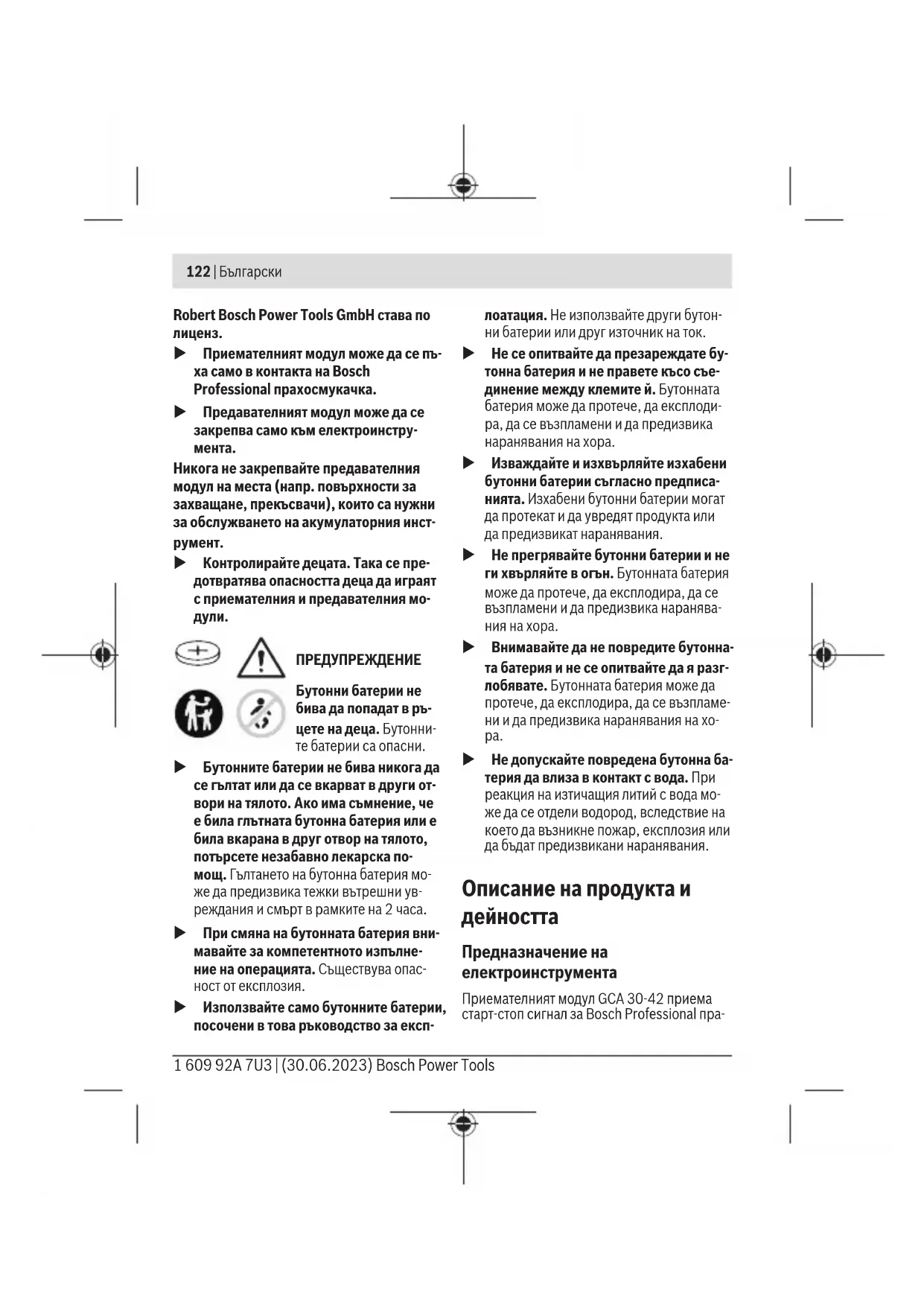

122 | Български

Robert Bosch Power Tools GmbH става по лиценз.

▶ Приемателният модул може да се пъха само в контакта на Bosch Professional прахосмукачка.
▶ Предавателният модул може да се закрепва само към електроинструмента.

Никога не закрепвайте предавателния модул на места (напр. повърхности за захващане, прекъсвачи), които са нужни за обслужването на акумулаторния инструмент.

Контролирайте децата. Така се предотвратява опасността деца да играят с приемателния и предавателния модули.

ПРЕДУПРЕЖДЕНИЕ

Бутонни батерии не бива да попадат в ръ- цете на деца. Бутонни- те батерии са опасни.

Бутонните батерии не бива никога да се гълтат или да се вкарват в други отвори на тялото. Ако има съмнение, че е била глътната бутонна батерия или е била вкарана в друг отвор на тялото, потърсете незабавно лекарска помощ. Гълтането на бутонна батерия може да предизвика тежки вътрешни увреждания и смърт в рамките на 2 часа.
▶ При смяна на бутонната батерия внимавайте за компетентното изпълнение на операцията. Съществува опасност от експлозия.
Използвайте само бутонните батерии, посочени в това ръководство за експ-

лоатация. Не използвайте други бутон- ни батерии или друг източник на ток.

He се опитвайте да презареждате бутонна батерия и не правете късо съединение между клемите й. Бутонната батерия може да протече, да експлодира, да се възпламени и да предизвика наранявания на хора.
Изваждайте и изхвърляйте изхабени бутонни батерии съгласно предписанията. Изхабени бутонни батерии могат да протекат и да увредят продукта или да предизвикат наранявания.
▶ Не прегрявайте бутонни батерии и не ги хвърляйте в огън. Бутонната батерия може да протече, да експлодира, да се възпламени и да предизвика наранявания на хора.
▶ Внимавайте да не повредите бутонната батерия и не се опитвайте да я разглобявате. Бутонната батерия може да протече, да експлодира, да се възпламени и да предизвика наранявания на хора.
▶ Не допускайте повредена бутонна батерия да влиза в контакт с вода. При реакция на изтичащия литий с вода може да се отдели водород, вследствие на което да възникне пожар, експлозия или да бъдат предизвикани наранявания.

Описание на продукта и дейността

Предназначение на електроинструмента

Приемателният модул GCA 30-42 приема старт-стоп сигнал за Bosch Professional пра-

хосмукачка. Този сигнал се предава от предавателния модул GCT 30-42.

Допълнителна информация ще получите в ръководствата за обслужване на предавателния модул GCT 30-42 и на използваната прахосмукачка.

Изобразени елементи

Номерирането на изобразените компоненти се отнася до фигурите на графичната страница.

(1) Приемателен модул
(2) Индикатор статус със символ за автоматичен старт (потребителски интерфейс)
(3) Бутон (потребителски интерфейс)
(4) Щекер

Компоненти на GCT 30-42

(5) Предавателен модул
(6) LED статусна индикация (потребителики интерфейс)
(7) Старт/стоп бутон (потребителски интерфейс)
(8) Крепежна кука гумена лента
(9) Гуменалента

Технически данни

Приемателен модул	GCA 30-42
Каталожен номер	1 600 A02 GE.
Работна температура	-20 ... +50 °C
Температурен диапазон за съхраняване	-20 ... +65 °C

Приемателен модул	GCA 30-42
Размери (широчинах височина)	91 x 121 mm
Пренасяне на данни
Bluetooth® Bluetooth®	4.2 (Low Energy)
Използвана честот-на лента	2402–2480 MHz
Изходяща мощност < 10 mW

Предавателен модул	GCT 30-42
Каталожен номер	1 600 A02 GH.
Работна температура	-20 ... +50 °C
Температурен диапазон за съхраняване	-20 ... +65 °C
Размери ^A)	43 x 18 x 42 mm
Дължина гуменалента	240 mm
Клас на защита IP54

Пренасяне на данни
Bluetooth® Bluetooth®	4.2 (Low Energy)
Използвана честот-на лента	2402–2480 MHz
Изходяща мощност < 10 mW
Захранване с енергия Bluetooth® Low Energy модул

124 | Български

Предавателен мо- дул GCT 30-42

Стойностите могат да варират според продукта и да зависят от условията на употреба и на околната среда. Допълнителна информация на www.bosch-professional.com/wac.

Монтиране и работа

Монтиране на предавателен модул

– Поставете единия край на гумената лента (9) върху едната от двете крепежни куки (8).
– Закрепете предавателния модул (5) върху акумулаторния инструмент. За целта затегнете гумената лента (9) и поставете свободния край върху втората крепежна кука (8). При нужда отрежете гумената лента до подходящата дължина. Подходящи са места, на които акумулаторният инструмент генерира достатъчно вибрация при работа. Никога не закрепвайте предавателния модул на места, които са нужни за обслужването на акумулаторния инструмент (напр. повърхности за захващане, прекъсвачи, индикатори).

Установяване на свързване между GCA 30-42 и GCT 30-42

– Уверете се, че предавателния модул GCT 30-42 се намира в близост до приемателния модул GCA 30-42.

– Включете щепсела на прахосмукачката в контакта.
– Поставете прекъсвача на прахосмукачката на автоматично включване и изключване.
– Пъхнете приемателния модул GCA 30-42 (1) с щекера (4) в контакта върху прахосмукачката.
– Индикаторът за статус със символа за автоматично стартиране (2) мига в синьо.
– Натиснете старт/стоп бутона (7) върху предавателния модул GCT 30-42 дотогава, докато LED статусната индикация (6) не премигне два пъти в синьо. LED статусната индикация (6) върху предавателния модул GCT 30-42 светва за кратко в синьо.

Свързване установено:

– Индикаторът за статус със символа за автоматично стартиране (2) върху приемателния модул GCA 30-42 свети в зелено.
– LED статусната индикация (6) върху предавателния модул GCT 30-42 светва за кратко в зелено.

При смяна на бутонна батерия важи следно- то:

– Ако предавателният модул GCT 30-42 преди смяната на бутонната батерия е бил свързан с приемателния модул GCA 30-42, връзката след смяната на бутонната батерия автоматично се възстановява.

– Ако преди смяната на бутонната батерия не е имало връзка, то връзката трябва да се установи.

След нулиране предавателният и приема- телният модул трябва да се свържат отново.

Автоматичен старт на прахосмукачката

– Пъхнете изсмукващия маркуч в прахоуловителната приставка на акумулаторния инструмент.

Разпознаване на вибрации

Предавателният модул GCT 30-42 разполага с разпознаване на вибрации. Ако разпознае вибрациите на активирания акумулаторен инструмент, прахосмукачката автоматично се включва.

Ако изключите акумулаторния инструмент, то прахосмукачката след определено време на работа по инерция автоматично се изключва.

Ръчно включване/изключване

– Натиснете за кратко старт/стоп бутона (7) върху предавателния модул (5).

Прахосмукачката се включва.

– За изключване на прахосмукачката на- тиснете отново старт/стоп бутона (7) върху предавателния модул.

Указание: Ако изключите прахосмукачката със старт/стоп бутона (7) върху предавателния модул, прахосмукачката автоматично стартира отново, когато предавателният модул (5) разпознае вибрациите на акумулаторния инструмент.

Нулиране до фабричните настройки

– Приемателен модул GCA 30-42: Задръжте бутона (3) натиснат толкова дълго, докато индикаторът за статус със символа за автоматично стартиране (2) не премига за кратко четири пъти последователно в синьо.

– Предавателен модул GCT 30-42: Задръжте бутона старт/стоп (7) натиснат толкова дълго, докато LED статусния индикатор (6) не премига за кратко четири пъти последователно в синьо.

Индикатори за състоянието

Син – Свързването се установява	–
или
– Данните се приемат

Зелен – Свързването е установено и е активно

–

Жълт – Свързването е прекъснато – Предавателният модул да се

постави по-близо до приема- телния модул

126 | Български

– Активирайте разпознаването на вибрации или натиснете бутона старт/стоп (7)

GCT 30-42: LED ста- тусна индикация (потребителски интерфейс) (6) Значения/причина Решение

Син – Свързването се установява

ИЛИ

- Данните се предават

Зелен – Свързване установено

– Бутонната батерия е доста- тъчно добре заредена

Жълт – Бутонната батерия е почти из- тощена

Скоро сменете бутонната бате- рия

Червен – Свързване не е установено

- Стартирайте отново опит за свързване

ИЛИ

– Бутонната батерия е изтоще- на

ИЛИ

- Смяна на бутонната батерия

Поддържане и сервис

Поддържане и почистване

Премахвайте замърсяванията с четка или с влажна кърпа. Не използвайте почистващи препарати или разтворители.

Смяна на бутонната батерия

Внимание: Винаги заменяйте бутонната батерия с друга от същия тип. Съществува опасност от експлозия.

Изваждайте и изхвърляйте изхабени бутонни батерии съгласно предписанията. Изхабени бутонни батерии могат да протекат и да увредят продукта или да предизвикат наранявания.

– Отворете капака на гнездото за батерии от задната страна на предавателния модул с монета.

– Извадете внимателно бутонната батерия и поставете нова. Спазвайте обозначението за правилно поставяне на бутонната батерия.

– Затворете капака на гнездото за батерии с монета.

Завъртете капака до упор, за да се га- рантира правилно затваряне.

Клиентска служба и консултация относно употребата

Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относно резервни части. Покомпонентни чертежи и информация за резервните части ще откриете и на: www.bosch-pt.com

Екипът по консултация относно употребата на Bosch ще Ви помогне с удоволствие при въпроси за нашите продукти и техните аксе-соари.

Моля, при въпроси и при поръчване на ре- зервни части винаги посочвайте 10-цифре- ния каталожен номер, изписан на табелката на уреда.

България

Robert Bosch SRL

Тел.: [phone] (Български)

Други сервисни адреси ще откриете на:

Приемателният модул, предавателният модул, принадлежностите и опаковките трябва да се предадат за екологично рециклиране.

Не изхвърляйте електронни компоненти и батерии при битовите отпадъци!
