Produkttype	Modtager modul til trådløs støvsuger
Mærke	Bosch
Model	GCA 30-42
Reference	1 600 A02 GE
Mål (L × H)	91 × 121 mm
Vægt	Ikke specificeret
Strømforsyning	Via støvsugerens stikkontakt (indbygget hanstik)
Transmission	Bluetooth® 4.2 Low Energy
Frekvensområde	2402–2480 MHz
Udgangseffekt	< 10 mW
Driftstemperatur	-20 °C til +50 °C
Opbevaringstemperatur	-20 °C til +65 °C
Hovedfunktioner	Automatisk start/stop af støvsuger via vibrationsregistrering af værktøjet ; manuel tænd/sluk ; forsinket stop
Kompatibilitet	Bosch Professional støvsugere med stik til modtagermodul
Tilsvarende sendermodul	GCT 30-42 (sælges separat)
Statusvisning	Blå, grøn, gul LED (modtagermodul)
Vedligeholdelse og rengøring	Rengør med en pensel eller fugtig klud ; ingen rengøringsmidler eller opløsningsmidler
Sikkerhed	Udsæt ikke knapbatteriet for varme ; opbevares utilgængeligt for børn ; risiko for indtagelse
Knapbatteri (sendermodul)	CR2032, lithium 3 V (udskifteligt)
Eftersalgsservice	Bosch Power Tools ; reparationer på 5 dage via SAV DIRECT

Ofte stillede spørgsmål - GCA 30-42 BOSCH

Hvordan forbinder jeg modtagermodulet GCA 30-42 til sendermodulet GCT 30-42 ?

Sørg for, at modulerne er i nærheden. Slut modtageren til støvsugeren, der er indstillet til automatisk tilstand. Hold tænd/sluk-knappen på senderen nede, indtil LED'en blinker to gange blåt. Forbindelsen er etableret, når modtagerens LED lyser grønt.

Hvad gør jeg, hvis modtagerens statusindikator er gul ?

Forbindelsen er afbrudt. Bring sendermodulet tættere på modtageren, eller aktiver vibrationsregistrering ved at starte værktøjet, eller tryk på tænd/sluk-knappen på senderen.

Hvordan skifter jeg batteriet i sendermodulet GCT 30-42 ?

Skru batterirumsdækslet op med en mønt. Fjern det brugte batteri, og indsæt et nyt CR2032-batteri med korrekt polaritet. Skru dækslet helt i for at sikre tæthed.

Støvsugeren starter ikke automatisk med værktøjet. Hvad skal jeg kontrollere ?

Kontroller, at støvsugerens kontakt står på 'Automatisk start/stop'. Sørg for, at sendermodulet er korrekt fastgjort til værktøjet, og at batteriet er opladet. Kontroller, at Bluetooth-forbindelsen er oprettet (grønt lys).

Kan jeg bruge sendermodulet med ethvert værktøj ?

Sendermodulet GCT 30-42 skal fastgøres på et elektrisk værktøj, der genererer vibrationer under drift. Fastgør det ikke på en griberflade eller tæt på en kontakt.

Hvad er rækkevidden for Bluetooth-forbindelsen ?

Den typiske rækkevidde for Bluetooth Low Energy er ca. 10 meter i frit rum. For pålidelig forbindelse skal du holde modulerne tæt på hinanden under parring.

Hvordan nulstiller jeg modtagermodulet til fabriksindstillinger ?

På modtagermodulet GCA 30-42 skal du holde knap (3) nede, indtil LED'en blinker 4 gange hurtigt blåt. På senderen skal du holde tænd/sluk-knappen nede, indtil den blinker 4 gange hurtigt blåt.

Støvsugeren stopper med en forsinkelse efter værktøjet. Hvordan ændrer jeg denne forsinkelse ?

Forsinkelsen er forudindstillet og kan ikke justeres. Den gør det muligt at støvsuge rester efter værktøjets stop.

Hvad gør jeg, hvis senderens LED er rød ?

En rød LED angiver et tomt batteri eller ingen forbindelse. Udskift batteriet med et nyt CR2032. Hvis problemet fortsætter, nulstil forbindelsen.

Hvor finder jeg reservedele og eftersalgsservice ?

Besøg www.bosch-pt.com for sprængtegninger og reservedele. I Frankrig brug SAV DIRECT-formularen på www.bosch-pt.fr til reparation på under 5 dage, eller kontakt kundeservice på 09 70 82 12 26.

BRUGSANVISNING GCA 30-42 BOSCH

Sikkerhedsinstrukser

Samtlige anvisninger skal læses og overholdes for at kunne arbejde sikkert og risikofrit med GCA 30-42 og GCT 30-42. Gem anvisningerne, og sørg for at levere dem med, hvis GCA 30-42 og GCT 30-42 gives videre til andre.

Mærket Bluetooth® og symbolerne (logoerne) er registrerede varemærker tilhørende Bluetooth SIG, Inc. Enhver brug af disse mærker/symboler, som Robert Bosch Power Tools GmbH foretager, sker per licens.

Modtagermodulet må udelukkende sluttes til stikkontakten på en Bosch Professional-støvsuger.
▶ Sendermodulet må udelukkende fastgøres til elværktøjet.

Fastgør aldrig sendermodulet på steder (f.eks. grebsflader, knapper,), der er nødvendige for at kunne betjene akku-værktøjet.

Hold børn under opsyn. På den måde er du sikker på, at børn ikke leger med modtager- og sendermoduler.

ADVARSEL

Sørg for, at knapcellebatteriet er utilgængeligt for børn. Knapceller er farlige.

Knapceller må aldrig kommes i munden eller indføres i andre kropsåbninger.

Hvis du har mistanke om, at knapcelle-batteriet er blevet slugt eller ført ind i en anden kropsåbning, skal du straks søge læge. En slugt knapcelle kan inden for 2 timer forårsage alvorlige indre ætsninger og døden.

Sørg ved udskiftning af knapceller for, at knapcellen udskiftes fagligt korrekt. Fare for eksplosion.
Brug kun de knapceller, der er anført i denne driftsvejledning. Brug ikke andre knapceller eller en anden energiforsyning.
Forsøg ikke at genoplade knapcellen, og kortslut ikke knapcellen. Knapcellen kan blive utæt, eksplodere, brænde og kvæste personer.
Fjern og bortskaf afladede knapceller iht. reglerne. Afladede knapceller kan blive utætte og derved beskadige produktet eller kvæste personer.
Lad ikke knapcellen blive overophedet, og kast den ikke i ilden. Knapcellen kan blive utæt, eksplodere, brænde og kvæste personer.
Knapcellen må ikke beskadiges eller skilles ad. Knapcellen kan blive utæt, eksplodere, brænde og kvæste personer.
En beskadiget knapcelle må ikke komme i kontakt med vand. Udslippende litium i forbindelse med vand kan danne brint og derved forårsage en brand, en eksplosion eller kvæstelse af personer.

44 | Dansk

Modtagermodulet GCA 30-42 modtager et start-stop-signal til en Bosch Professional-støvsuger. Dette signal overføres af sendermodulet GCT 30-42.

Du kan finde flere oplysninger i betjeningsvejledningerne til sendermodulet GCT 30-42 og den anvendte støvsuger.

Illustrerede komponenter

Nummereringen af de illustrerede komponenter refererer til illustrationerne på illustrationssiderne.

Komponenter GCA 30-42

(1) Modtagermodul
(2) Statusvisning med Auto-Start-symbol (brugerinterface)
(3) Knap (brugerinterface)
(4) Stik

Komponenter GCT 30-42

(5) Sendermodul
(6) LED-statusvisningen (brugerinterface)
(7) Start/stop-knap (brugerinterface)
(8) Fastgørelseskrog, gummibånd
(9) Gummibånd

Tekniske data

Modtagermodul GCA 30-42
Varenummer	1 600 A02 GE.
Driftstemperatur -20 ... +50 °C

Modtagermodul GCA 30-42
Opbevaringstemperatur	-20 ... +65 °C
Mål (bredde x højde) 91 x 121 mm
Dataoverførsel
Bluetooth® Bluetooth® 4.2 (Low Energy)
Benyttet frekvensområde	2402–2480 MHz
Udgangseffekt < 10 mW

Sendermodul GCT 30-42
Varenummer	1 600 A02 GH.
Driftstemperatur -20 ... +50 °C
Opbevaringstemperatur	-20 ... +65 °C
Mål A)	43 x 18 x 42 mm
Længde, gummibånd 240 mm
Kapslingsklasse IP54
Dataoverførsel
Bluetooth® Bluetooth®	4.2 (Low Energy)
Benyttet frekvensområde	2402–2480 MHz
Udgangseffekt < 10 mW
Energiforsyning Bluetooth® Low Energy Module

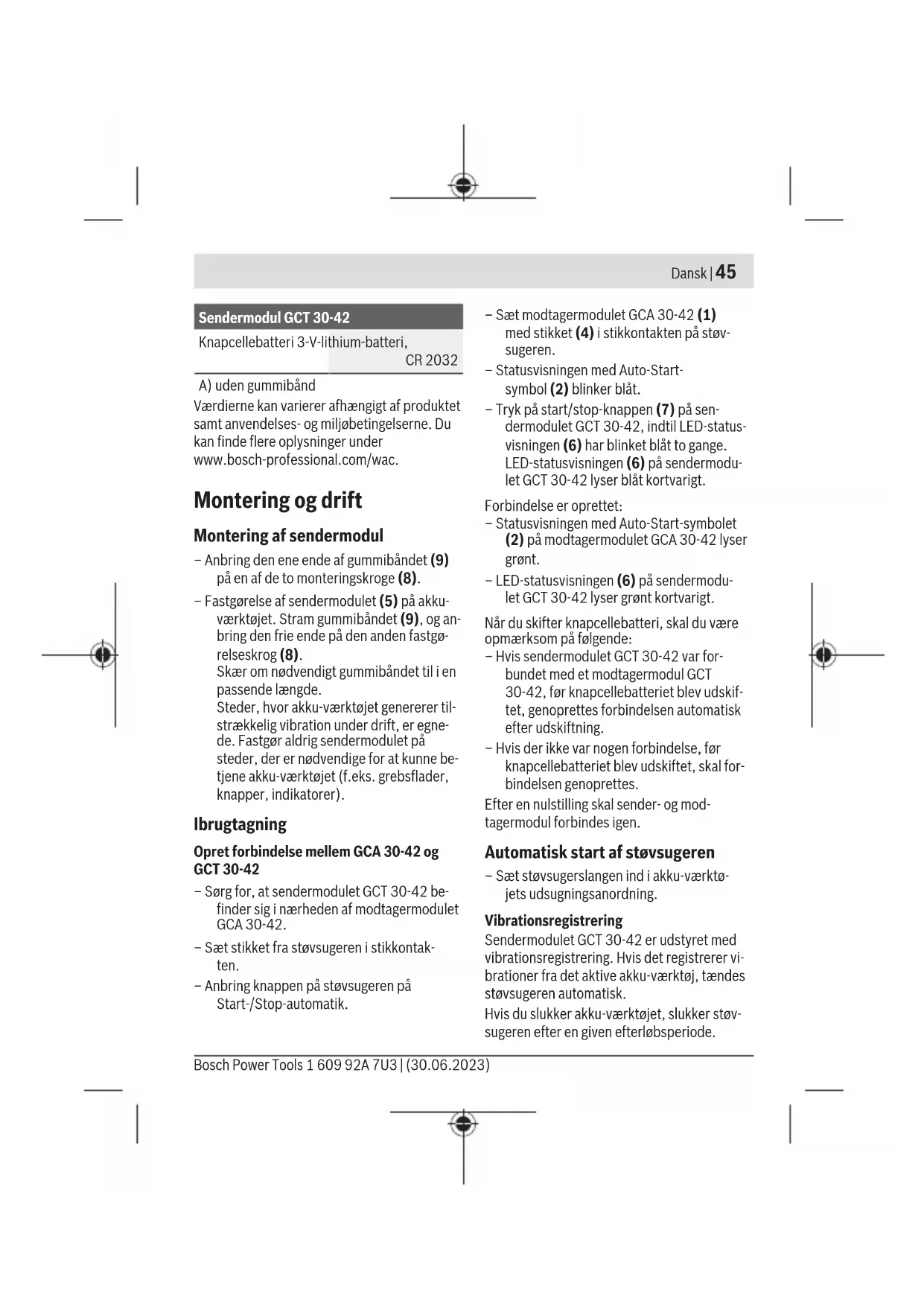

Sendermodul GCT 30-42

Knapcellebatteri 3-V-lithium-batteri,

CR 2032

A) uden gummibånd

Værdierne kan varierer afhængigt af produktet samt anvendelses- og miljøbetingelserne. Du kan finde flere oplysninger under www.bosch-professional.com/wac.

Montering og drift

Montering af sendermodul

• Anbring den ene ende af gummibåndet (9) på en af de to monteringskroge (8).
  – Fastgørelse af sendermodulet (5) på akku-værktøjet. Stram gummibåndet (9), og anbring den frie ende på den anden fastgø-relseskrog (8).
  Skær om nødvendigt gummibåndet til i en passende længde.
  Steder, hvor akku-værktøjet genererer tilstrækkelig vibration under drift, er egne-de. Fastgør aldrig sendermodulet på steder, der er nødvendige for at kunne betjene akku-værktøjet (f.eks. grebsflader, knapper, indikatorer).

Ibrugtagning

Opret forbindelse mellem GCA 30-42 og GCT 30-42

• Sørg for, at sendermodulet GCT 30-42 befinder sig i nærheden af modtagermodulet GCA 30-42.
• Sæt stikket fra støvsugeren i stikkontakten.

• Anbring knappen på støvsugeren på Start-/Stop-automatik.

• Sæt modtagermodulet GCA 30-42 (1) med stikket (4) i stikkontakten på støv-sugeren.

• Statusvisningen med Auto-Start-symbol (2) blinker blåt.
• Tryk på start/stop-knappen (7) på sendermodulet GCT 30-42, indtil LED-statusvisningen (6) har blinket blåt to gange. LED-statusvisningen (6) på sendermodulet GCT 30-42 lyser blåt kortvarigt.

Forbindelse er oprettet:

• Statusvisningen med Auto-Start-symbolet (2) på modtagermodulet GCA 30-42 lyser grønt.
• LED-statusvisningen (6) på sendermodu- let GCT 30-42 lyser grønt kortvarigt.

Når du skifter knapcellebatteri, skal du være opmærksom på følgende:

• Hvis sendermodulet GCT 30-42 var forbundet med et modtagermodul GCT 30-42, før knapcellebatteriet blev udskiftet, genoprettes forbindelsen automatisk efter udskiftning.
  – Hvis der ikke var nogen forbindelse, før knapcellebatteriet blev udskiftet, skal forbindelsen genoprettes.

Efter en nulstilling skal sender- og mod- tagermodul forbindes igen.

Automatisk start af støvsugeren

- Sæt støvsugerslangen ind i akku-værktø-jets udsugningsanordning.

Vibrationsregistrering

Sendermodulet GCT 30-42 er udstyret med vibrationsregistrering. Hvis det registrerer vibrationer fra det aktive akku-værktøj, tændes støvsugeren automatisk.

Hvis du slukker akku-værktøjet, slukker støvsugeren efter en given efterløbsperiode.

46 | Dansk

Manuel tænd/sluk

• Tryk kort på start/stop-knappen (7) på sendermodulet (5). Støvsugerne tænder.
• Hvis du vil slukke støvsugeren, skal du trykke på start/stop-knappen (7) på sendermodulet igen.

Bemærk! Hvis du slukker støvsugeren med start/stop-knappen (7) på sendermodulet, starter støvsugeren igen automatisk, så snart sendermodule (5) registrerer vibrationer fra akku-værktøjet.

Gendannelse af fabriksindstillinger

- Modtagermodulet GCA 30-42: Hold knappen (3) inde, indtil statusvisningen med Auto-Start-symbolet (2) blinker blåt kortvarigt fire gange efter hinanden.

- Sendermodulet GCT 30-42: Hold start/stop-knappen (7) inde, indtil LED-statusvisningen (6) blinker blåt kort fire gange.

Tilstandsindikatorer

GCA 30-42: status- visning (2) Betydning/årsag Lösning

Blå – Der oprettes forbindelse

eller

- Der modtages data

Grøn – Forbindelse oprettet og aktiv –

Gul – Forbindelse afbrudt – Anbring sendermodulet tætte-

re på modtagermodulet– Udløs vibrationsregistrering,eller tryk på start/stop-knappen (7)

GCT 30-42: LED-statusvisning (bruger-interface) (6) Betydning/årsag Løsning

Blå – Der oprettes forbindelse
	eller
	– Der overføres data
Grøn – Forbindelse er oprettet
	– Knapcellebatteri tilstrækkeligt opladet

1 609 92A 7U3 | (30.06.2023) Bosch Power Tools

GCT 30-42: LED-statusvisning (bruger-interface) (6) Betydning/årsag Løsning

Gul – Knapcellebatteri næsten tomt Udskift knapcellebatteri snart

Rød – Forbindelse er ikke opretteteller– Knapcellebatteri tomt

– Forsøg at oprette forbindelseigeneller– Udskift knapcellebatteri

Fjern snavs med en pensel eller en fugtig klud. Brug ikke rengørings- eller opløsningsmiddel.

Udskiftning af knapcellebatteri

Bemærk! Udskift altid knapcellebatteri-et med et knapcellebatteri af samme type. Fare for eksplosion.
Fjern og bortskaf afladede knapceller iht. reglerne. Afladede knapceller kan blive utætte og derved beskadige produktet eller kvæste personer.
- Åbn batteridækslet på bagsiden af sendermodulet med en mønt.
- Tag forsigtigt knapcellebatteriet ud, og sæt et nyt knapcellebatteri i. Sørg for at vende knapcellebatteriet rigtigt.
– Luk batteridækslet igen, og lås det med en mønt. Drej dækslet, indtil det ikke kan komme længere, så det er sikkert lukket.

Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosionstegninger og oplysninger om reservedele finder du også på:

www.bosch-pt.com

Bosch-anvendelsesrådgivningsteamet hjælper dig gerne, hvis du har spørgsmål til produkter og tilbehørsdele.

Produktets 10-cifrede typenummer (se type-skilt) skal altid angives ved forespørgsler og bestilling af reservedele.

Dansk

Du finder adresser til andre værksteder på:

Modtagermodul, tilbehør og emballage skal genbruges på en miljøvenlig måde.

Smid ikke elektroniske komponenter og batterier ud sammen med det almindelige husholdningsaffald!
