Tip produs	Modul receptor pentru aspirator fără fir
Marcă	Bosch
Model	GCA 30-42
Referință	1 600 A02 GE
Dimensiuni (L × Î)	91 × 121 mm
Greutate	Nespecificat
Alimentare	Prin priza electrică a aspiratorului (ștecăr mascul integrat)
Transmisie	Bluetooth® 4.2 Low Energy
Gamă de frecvențe	2402–2480 MHz
Putere de ieșire	< 10 mW
Temperatură de funcționare	-20 °C până la +50 °C
Temperatură de depozitare	-20 °C până la +65 °C
Funcții principale	Pornire/oprire automată a aspiratorului prin detectarea vibrațiilor sculei; pornire/oprire manuală; oprire întârziată
Compatibilitate	Aspiratoare Bosch Professional cu priză pentru modul receptor
Modul emițător asociat	GCT 30-42 (vândut separat)
Afișaje de stare	LED albastru, verde, galben (modul receptor)
Întreținere și curățare	Curățați cu o pensulă sau o cârpă umedă; fără detergenți sau solvenți
Siguranță	Nu expuneți bateria buton la căldură; țineți departe de copii; risc de înghițire
Baterie buton (modul emițător)	CR2032, litiu 3 V (înlocuibilă)
Serviciu post-vânzare	Bosch Power Tools; reparații în 5 zile prin SAV DIRECT

Întrebări frecvente - GCA 30-42 BOSCH

Cum se conectează modulul receptor GCA 30-42 la modulul emițător GCT 30-42?

Asigurați-vă că modulele sunt apropiate. Conectați receptorul la aspirator setat în modul Automat. Țineți apăsat butonul Pornire/Oprire al emițătorului până când LED-ul clipește de două ori în albastru. Conexiunea este stabilită când LED-ul receptorului se aprinde în verde.

Ce trebuie făcut dacă indicatorul de stare al receptorului este galben?

Conexiunea este întreruptă. Apropiați modulul emițător de receptor sau activați detectarea vibrațiilor acționând scula, sau apăsați butonul Pornire/Oprire al emițătorului.

Cum se schimbă bateria modulului emițător GCT 30-42?

Deșurubați capacul compartimentului bateriei cu ajutorul unei monede. Scoateți bateria uzată și introduceți o baterie nouă CR2032 respectând polaritatea. Înșurubați capacul până la capăt pentru a asigura etanșeitatea.

Aspiratorul nu pornește automat cu scula. Ce trebuie verificat?

Verificați că întrerupătorul aspiratorului este pe 'Pornire/Oprire automată'. Asigurați-vă că modulul emițător este fixat corect pe sculă și că bateria este încărcată. Verificați că conexiunea Bluetooth este stabilită (LED verde).

Pot folosi modulul emițător cu orice sculă?

Modulul emițător GCT 30-42 trebuie fixat pe o sculă electrică portabilă care generează vibrații în timpul funcționării. Nu îl fixați pe o suprafață de prindere sau lângă un întrerupător.

Care este raza de acțiune a conexiunii Bluetooth?

Raza tipică a Bluetooth Low Energy este de aproximativ 10 metri în câmp liber. Pentru o conexiune fiabilă, păstrați modulele în imediata apropiere în timpul împerecherii.

Cum se resetează modulul receptor la setările din fabrică?

Pe modulul receptor GCA 30-42, țineți apăsat butonul (3) până când LED-ul clipește de 4 ori rapid în albastru. Pe emițător, țineți apăsat butonul Pornire/Oprire până la 4 clipiri albastre rapide.

Aspiratorul se oprește cu o întârziere după sculă. Cum se modifică această întârziere?

Întârzierea la oprire este prestabilită și nu este reglabilă. Permite aspirarea reziduurilor după oprirea sculei.

Ce trebuie făcut dacă LED-ul emițătorului este roșu?

Un LED roșu indică o baterie descărcată sau o lipsă de conexiune. Înlocuiți bateria cu una nouă CR2032. Dacă problema persistă, resetați conexiunea.

Unde găsesc piesele de schimb și serviciul post-vânzare?

Vizitați site-ul www.bosch-pt.com pentru desene explodate și piese de schimb. În Franța, utilizați formularul SAV DIRECT pe www.bosch-pt.fr pentru o reparație în mai puțin de 5 zile, sau contactați Serviciul Clienți la 09 70 82 12 26.

MANUAL DE UTILIZARE GCA 30-42 BOSCH

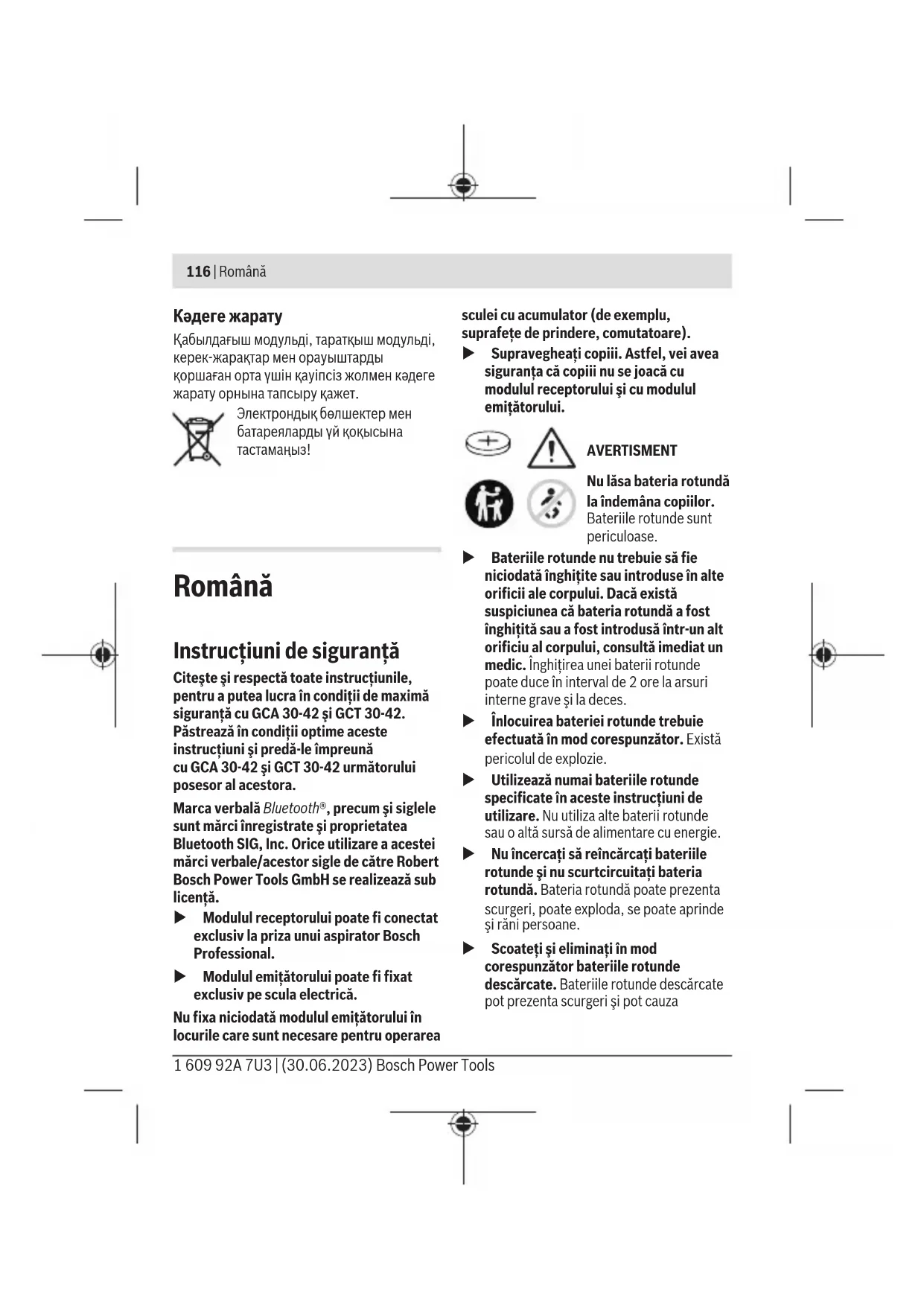

Română....Pagina 116

Instrucțiuni de siguranță

Citește și respectă toate instrucțiunile, pentru a putea lucra în condiții de maximă siguranță cu GCA 30-42 și GCT 30-42. Păstrează în condiții optime aceste instrucțiuni și predă-le împreună cu GCA 30-42 și GCT 30-42 următorului posesor al acestora.

Marca verbală Bluetooth®, precum și siglele sunt mărci înregistrate și proprietatea Bluetooth SIG, Inc. Orice utilizare a acestei mărci verbale/acestor sigle de către Robert Bosch Power Tools GmbH se realizează sub licență.

Modulul receptorului poate fi conectat exclusiv la priza unui aspirator Bosch Professional.
Modulul emițătorului poate fi fixat exclusiv pe scula electrică.

Nu fixa niciodată modulul emițătorului în locurile care sunt necesare pentru operarea sculei cu accumulator (de exemplu, suprafete de prindere, comutatoare).

Supravegheati copiii. Astfel, vei avea siguranța că copiii nu se joacă cu modulul receptorului și cu modulul emitătorului.

AVERTISMENT

Nu lăsa bateria rotundă la îndemâna copiilor. Bateriile rotunde sunt periculoase.

Bateriile rotunde nu trebuie să fie niciodată înghițite sau introduse în alte orificii ale corpului. Dacă există suspiciunea că bateria rotundă a fost înghițită sau a fost introdusă într-un alt orificiu al corpului, consultă imediat un medic. Înghițirea unei baterii rotunde poate duce în interval de 2 ore la arsuri interne grave și la deces.
Înlocuirea bateriei rotunde trebuie efectuată în mod corespunzător. Există pericolul de explozie.
Utilizează numai bateriile rotunde specificate în aceste instrucțiuni de utilizare. Nu utiliza alte baterii rotunde sau o altă sursă de alimentare cu energie.
Nu încercați să reîncărcați bateriile rotunde și nu scurtcircuitați bateria rotundă. Bateria rotundă poate prezenta scurgeri, poate exploda, se poate aprinde și răni persoane.
Scoateți și eliminați în mod corespunzător bateriile rotunde descărcate. Bateriile rotunde descărcate pot prezenta scurgeri și pot cauza

defectarea produsului sau pot răni persoane.

Nu supraîncălziți bateria rotundă și nu o aruncați în foc. Bateria rotundă poate prezenta scurgeri, poate exploda, se poate aprinde și răni persoane.
Nu deteriorați bateria rotundă și nu o dezasamblati. Bateria rotundă poate prezenta scurgeri, poate exploda, se poate aprinde și răni persoane.
Nu aduceți o baterie rotundă defectă în contact cu apa. În combinație cu apa, litiul scurs din aceasta poate produce hidrogen și provoca prin aceasta o explozie sau rănirea persoanelor.

Descrierea produsului și a performanțelor sale

Utilizare conform destinației

Modulul receptorului GCA 30-42 recepționează un semnal de pornire/oprire pentru un aspirator Bosch Professional. Acest semnal este transmis de modulul emițătorului GCT 30-42.

Pentru informații suplimentare, consultă instrucțiunile de utilizare a modulului emițătorului GCT 30-42 și a aspiratorului utilizat.

Componentele illustrate

Numerotarea componentelor illustrate se referă la schițele de la paginile grafice.

Componentele GCA 30-42

(1) Modulul receptorului
(2) Indicator de stare cu simbol de pornire automată (interfață pentru utilizator)
(3) Tastă (interfață pentru utilizator)

(4) Fişă Componentele GCT 30-42

(5) Modulul emițătorului
(6) Indicator de stare cu LED-uri (interfață pentru utilizator)
(7) Tastă de pornire/oprire (interfață pentru utilizator)
(8) Bandă din cauciuc cu cârlig de fixare
(9) Bandă din cauciuc

Date tehnice

Modulul receptorului	GCA 30-42
Număr de identificare	1 600 A02 GE.
Temperatură de funcționare	-20 ... +50 °C
Temperatură de depozitare	-20 ... +65 °C
Dimensiuni (lățime x înălțime)	91 x 121 mm
Transmiterea datelor
Bluetooth® Bluetooth®	4.2 (Low Energy)
Gama de frecvențe utilizată	2402–2480 MHz
Putere de ieșire < 10 mW

Modululemitătorului	GCT 30-42
Număr de identificare	1 600 A02 GH.
Temperatură defuncționare	-20 ... +50 °C
Temperatură dedepozitare	-20 ... +65 °C

Bosch Power Tools 1 609 92A 7U3 | (30.06.2023)

118 | Română

Modululemitătorului	GCT 30-42
Dimensiuni A)	43 x 18 x 42 mm
Lungime bandă dincauciuc	240 mm
Clasa de protecție IP54
Transmiterea datelor
Bluetooth® Bluetooth®	4.2 (LowEnergy)
Gama de frecvențeutilizată	2402–2480 MHz
Putere de ieșire < 10 mW
Alimentare cu energie electrică Bluetooth®Low Energy Module
Baterie rotundă Baterie cu litiu de 3 V,CR 2032

A) fără bandă din cauciuc Valorile pot varia în funcție de produs și sunt supuse condițiilor de utilizare, precum și condițiilor de mediu. Pentru informații suplimentare, accesează www.bosch-professional.com/wac.

Montare și funcționare

Montarea modulului emițătorului

- Atașează un capăt al benzii din cauciuc (9) la unul dintre cele două cârlige de fixare (8).

- Fixează modulul emițătorului (5) pe scula cu acumulator. Pentru aceasta, strânge ferm banda din cauciuc (9) și atașează capătul liber al acesteia la cel de-al doilea cârlig de fixare (8). Dacă este necesar, taie banda din cauciuc la lungimea corespunzătoare.

Sunt adecvate locurile în care scula cu acumulator generează vibrații suficiente în timpul funcționării. Nu fixa niciodată modulul emitătorului în locuri care sunt necesare pentru operarea sculei cu acumulator (de exemplu, suprafețe de prindere, comutatoare, indicatoare).

Punerea în funcțiune

Realizarea conexiunii între GCA 30-42 și GCT 30-42

• Asigură-te că modulul emițătorului GCT 30-42 se află în apropierea modulului receptorului GCA 30-42.
• Introdu în priză fișa de rețea a aspiratorului.
• Reglează comutatorul aspiratorului pe opțiunea de pornire/oprire automată.
• Introdu modulul receptorului GCA 30-42 (1) cu fișa (4) în priza de la aspirator.
• Indicatorul de stare cu simbolul de pornire automată (2) se aprinde intermitent în albastru.
• Apasă tasta de pornire/oprire (7) de la modulul emițătorului GCT 30-42 până când indicatorul de stare cu LED-uri (6) se aprinde intermitent de două ori în albastru. Indicatorul de stare cu LED-uri (6) de la modulul emițătorului GCT 30-42 se aprinde scurt în albastru.

Conexiune realizată:

- Indicatorul de stare cu simbolul de pornire automată (2) de la modulul receptorului GCA 30-42 se aprinde în verde.

- Indicatorul de stare cu LED-uri (6) de la modulul emițătorului GCT 30-42 se aprinde scurt în verde.

La înlocuirea unei baterii rotunde se aplică următoarele reguli:

– Dacă modulul emițătorului GCT 30-42 a fost conectat la modulul receptorului GCA 30-42 înainte de înlocuirea bateriei rotunde, conexiunea este restabilită automat după înlocuirea bateriei rotunde.
– Dacă, înainte de înlocuirea bateriei rotunde, nu a existat nicio conexiune, aceasta trebuie realizată.

După efectuarea unei resetări, modulul emițătorului și modulul receptorului trebuie conectate din nou.

Pornirea automată a aspiratorului

- Introdu furtunul de aspirare în dispozitivul de aspirare al sculei cu accumulator.

Detectarea vibratiilor

Modulul emițătorului GCT 30-42 este dotat cu un sistem de detectare a vibrațiilor. Dacă acesta detectează vibrațiile sculei cu accumulator activate, aspiratorul pornește automat.

Dacă deconectezi scula cu accumulator, aspiratorul se oprește automat după un anumit timp de postfunctionare.

Pornirea/Oprirea manuală

• Apasă scurt tasta de pornire/oprire (7) de la modulul emițătorului (5). Aspiratorul pornește.
  – Pentru oprirea aspiratorului, apasă din nou tasta de pornire/oprire (7) de la modulul emițătorului.

Observație: Dacă oprești aspiratorul prin apăsarea tastei de pornire/oprire (7) de la modulul emițătorului, aspiratorul repornește automat imediat ce modulul emițătorului (5) detectează vibrațiile sculei cu acumulator.

Resetarea la setările implicite

- Modulul receptorului GCA 30-42:

Menține apăsată tasta (3) până când indicatorul de stare cu simbolul de pornire automată (2) se aprinde intermitent și scurt în albastru de patru ori consecutiv.

- Modulul emițătorului GCT 30-42:

Menține apăsată tasta de pornire/oprire (7) până când indicatorul de stare cu LED-uri (6) se aprinde intermitent și scurt în albastru de patru ori consecutiv.

Indicatoare de stare

GCA 30-42: Semnificatie/cauză Solutie Indicatorul de stare (2)

Albastru – Conexiunea este realizată

sau

– Datele sunt recepționate

Verde – Conexiune realizată și activă –

120 | Română

GCA 30-42: Semnificatie/cauză Solutie Indicatorul de stare (2)

Galben – Conexiune întreruptă – Poziționează modulul

emițătorului mai aproape de modulul receptorului– Declanșează sistemul de detectare a vibrațiilor sau apasă tasta de pornire/oprire (7)

GCT 30-42: indicator Semnificatie/cauză Solutie de stare cu LED-uri (interfață pentru utilizator) (6)

Albastru – Conexiunea este realizată		-
	sau
	– Datele sunt transferate
Verde – Conexiune realizată		-
	– Baterie rotundă încărcată suficient
Galben – Baterie rotundă aproape descărcată		Înlocuiește imediat bateria rotundă
Roșu – Conexiune nerealizată		– Reîncearcă să efectuezi conectarea
	sau
	– Baterie rotundă descărcată	sau
		– Înlocuirea bateriei rotunde

Întreținere și service

Întreținerea și curățarea

Elimină depunerile de murdărie cu ajutorul unei pensule sau al unei lavete umede. Nu utiliza detergenți sau solventi.

Înlocuirea bateriei rotunde

Atenție: Bateria rotundă trebuie înlocuită întotdeauna cu o baterie rotundă de același tip. Există pericolul de explozie.
Scoateți și eliminați în mod corespunzător bateriile rotunde

descărcate. Bateriile rotunde descărcate pot prezenta scurgeri și pot cauza defectarea produsului sau pot răni persoane.

- Cu ajutorul unei monede, deschide capacul compartimentului pentru baterii de pe partea posterioară a modulului emitătorului.

- Scoate cu atenție bateria rotundă și introdu o baterie rotundă nouă. Respectă marcajul referitor la introducerea corectă a bateriei rotunde.

– Cu ajutorul unei monede, închide capacul compartimentului pentru baterii. Răsucește capacul până la opritor, pentru a asigura blocarea corectă a acestuia.

Serviciu de asistență tehnică post- vânzări și consultanță clienti

Serviciul nostru de asistență tehnică răspunde întrebărilor tale atât în ceea ce privește întreținerea și repararea produsului tău, cât și referitor la piesele de schimb. Pentru desenele descompuse și informații privind piesele de schimb, poți de asemenea să accesezi:

www.bosch-pt.com

Echipa de consultanță Bosch îti stă cu plăcere la dispoziție pentru a te ajuta în chestiuni legate de produsele noastre și accesoriiile acestora.

În caz de reclamații și comenzi de piese de schimb, te rugăm să specifici neapărat numărul de identificare compus din 10 cifre, indicat pe plăcuța cu date tehnice a produsului.

România

Robert Bosch SRL

PT/MKV1-EA

Mai multe adrese ale unităților de service sunt disponibile la:

Modulul receptorului, modulul emițătorului, accesoriile și ambalajele trebuie să fie predate la un centru de reciclare ecologică.

Nu eliminați componentele electronice și bateriile împreună cu deșeurile menajere!
