GCA 30-42 - Tolmuimeja BOSCH - Tasuta kasutusjuhend

Toote tüüp	Juhtmeta tolmuimeja vastuvõtja moodul
Mark	Bosch
Mudel	GCA 30-42
Viide	1 600 A02 GE
Mõõtmed (L × K)	91 × 121 mm
Kaal	Täpsustamata
Toide	Läbi tolmuimeja pistikupesa (sisseehitatud isaspistik)
Edastus	Bluetooth® 4.2 Low Energy
Sagedusvahemik	2402–2480 MHz
Väljundvõimsus	< 10 mW
Töötemperatuur	-20 °C kuni +50 °C
Säilitustemperatuur	-20 °C kuni +65 °C
Peamised funktsioonid	Tolmuimeja automaatne käivitamine/seiskamine tööriista vibratsiooni tuvastamise teel; käsitsi sisse/välja lülitamine; viivitusega seiskamine
Ühilduvus	Bosch Professional tolmuimejad, millel on vastuvõtja mooduli pesa
Seotud saatja moodul	GCT 30-42 (müüakse eraldi)
Olekunäidikud	Sinine, roheline, kollane LED (vastuvõtja moodul)
Hooldus ja puhastamine	Puhastage pintsli või niiske lapiga; ärge kasutage pesuaineid ega lahusteid
Ohutus	Ärge jätke nööppatarei kuumuse kätte; hoidke lastele kättesaamatus kohas; allaneelamise oht
Nööppatarei (saatja moodul)	CR2032, liitium 3 V (vahetatav)
Müügijärgne teenindus	Bosch Power Tools; remonditööd 5 päeva jooksul SAV DIRECT kaudu

Korduma kippuvad küsimused - GCA 30-42 BOSCH

Kuidas ühendada vastuvõtja moodul GCA 30-42 saatja mooduliga GCT 30-42?

Veenduge, et moodulid on üksteise lähedal. Ühendage vastuvõtja tolmuimejaga, mis on seatud automaatrežiimile. Hoidke saatja sisse/välja nuppu all, kuni LED vilgub kaks korda siniselt. Ühendus on loodud, kui vastuvõtja LED süttib roheliselt.

Mida teha, kui vastuvõtja olekuindikaator on kollane?

Ühendus on katkenud. Viige saatja moodul vastuvõtjale lähemale või aktiveerige tööriista liigutades vibratsioonituvastus või vajutage saatja sisse/välja nuppu.

Kuidas vahetada saatja mooduli GCT 30-42 patarei?

Keerake mündi abil patareipesa kaas lahti. Eemaldage kasutatud patarei ja sisestage uus CR2032 patarei, järgides polaarsust. Keerake kaas tihedalt kinni, et tagada tihedus.

Tolmuimeja ei käivitu automaatselt koos tööriistaga. Mida kontrollida?

Kontrollige, et tolmuimeja lüliti on asendis 'Automaatne käivitus/seiskamine'. Veenduge, et saatja moodul on tööriistale õigesti kinnitatud ja patarei on laetud. Kontrollige, et Bluetooth-ühendus on loodud (roheline tuli).

Kas ma saan saatja moodulit kasutada mis tahes tööriistaga?

Saatja moodul GCT 30-42 tuleb kinnitada elektrilisele tööriistale, mis tekitab töötamise ajal vibratsiooni. Ärge kinnitage seda haardepinnale ega lüliti lähedale.

Mis on Bluetooth-ühenduse ulatus?

Bluetooth Low Energy tüüpiline ulatus on umbes 10 meetrit vabas ruumis. Usaldusväärseks ühenduseks hoidke moodulid sidumise ajal teineteisele võimalikult lähedal.

Kuidas taastada vastuvõtja mooduli tehaseseaded?

GCA 30-42 vastuvõtja moodulil hoidke nuppu (3) all, kuni LED vilgub 4 korda kiiresti sinisena. Saatjal hoidke sisse/välja nuppu all, kuni näete 4 kiiret sinist vilgutust.

Tolmuimeja seiskub viivitusega pärast tööriista. Kuidas seda viivitust muuta?

Viivitusega seiskamise aeg on eelseadistatud ja seda ei saa reguleerida. See võimaldab tolmuimejal pärast tööriista seiskumist järele imeda.

Mida teha, kui saatja LED on punane?

Punane LED näitab tühja patareid või ühenduse puudumist. Asendage patarei uue CR2032 vastu. Kui probleem püsib, lähtestage ühendus.

Kust leida varuosi ja müügijärgset teenindust?

Külastage veebisaiti www.bosch-pt.com lõikepiltide ja varuosade jaoks. Prantsusmaal kasutage SAV DIRECT vormi saidil www.bosch-pt.fr, et remont toimuks vähem kui 5 päeva jooksul, või võtke ühendust klienditeenindusega numbril 09 70 82 12 26.

KASUTUSJUHEND GCA 30-42 BOSCH

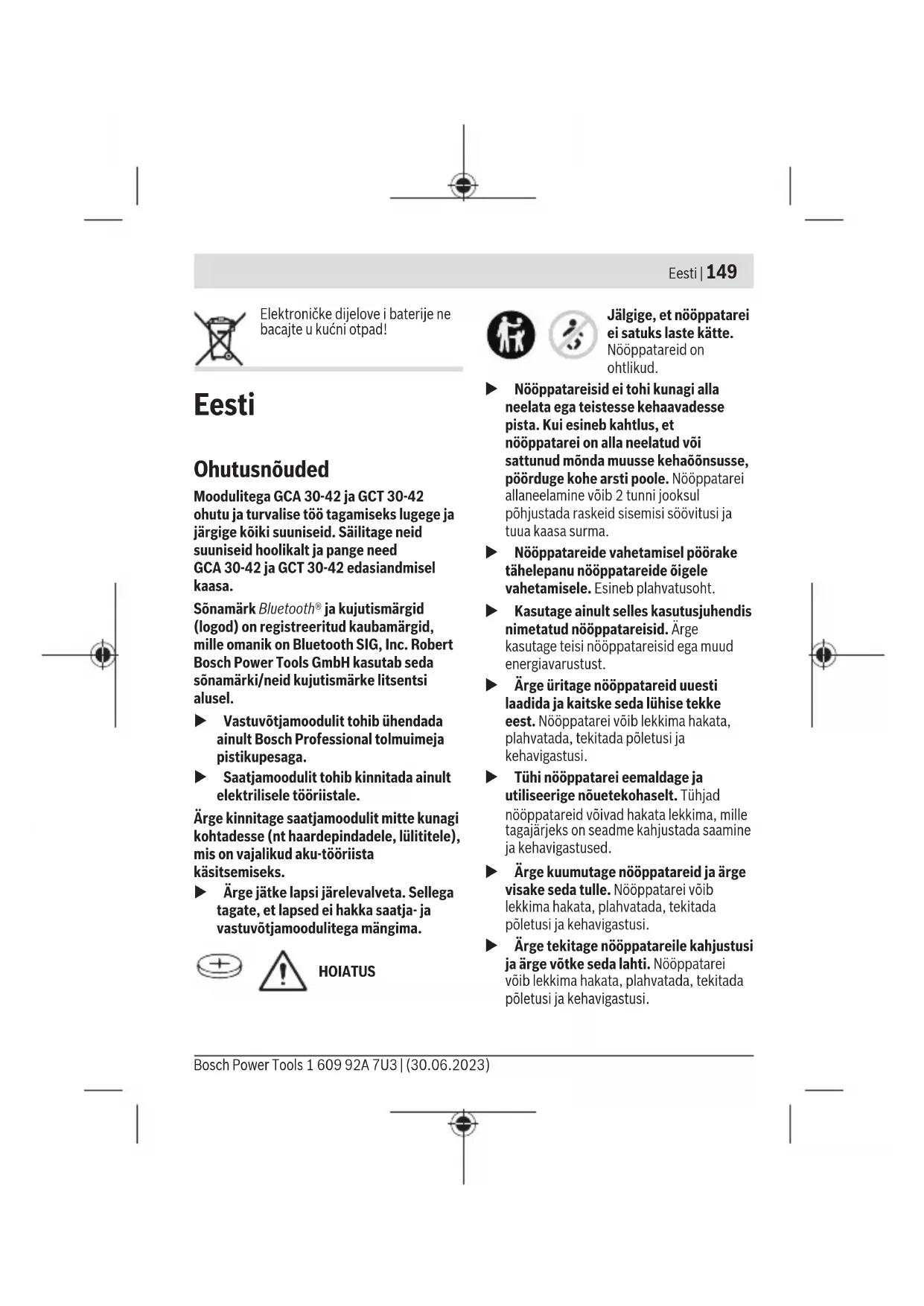

Eesti....Lehekülg 149

Moodulitega GCA 30-42 ja GCT 30-42 ohutu ja turvalise töö tagamiseks lugege ja järgige köiki suuniseid. Säilitage neid suuniseid hoolikalt ja pange need GCA 30-42 ja GCT 30-42 edasiandmisel kaasa.

Sönamärk Bluetooth® ja kujutismärgid (logod) on registreeritud kaubamärgid, mille omanik on Bluetooth SIG, Inc. Robert Bosch Power Tools GmbH kasutab seda sönamärki/neid kujutismärke litsentsi alusel.

Vastuvõtjamoodulit tohib ühendada ainult Bosch Professional tolmuimeja pistikupesaga.
▶ Saatjamoodulit tohib kinnitada ainult elektrilisele tööriistale.

Ärge kinnitage saatjamoodulit mitte kunagi kohtadesse (nt haardepindadele, lülititele), mis on vajalikud aku-tööriista käsitsemiseks.

Ärge jätke lapsi järelevalveta. Sellega tagate, et lapsed ei hakka saatja- ja vastuvõtjamoodulitega mängima.

HOIATUS

Jälgige, et nööppatarei ei satuks laste kätte. Nööppatareid on ohtlikud.

Nööppatareisid ei tohi kunagi alla neelata ega teistesse kehaavadesse pista. Kui esineb kahtlus, et nööppatarei on alla neelatud või sattunud mõnda muusse kehaõõnsusse, pöörduge kohe arsti poole. Nööppatarei allaneelamine võib 2 tunni jooksul põhjustada raskeid sisemisi söövitusi ja tuua kaasa surma.
Nööppatareide vahetamisel pöörake tähelepanu nööppatareide öigele vahetamisele. Esineb plahvatusoht.
▶ Kasutage ainult selles kasutusjuhendis nimetatud nööppatareisid. Ärge kasutage teisi nööppatareisid ega muud energiavarustust.
Ärge üritage nööppatareid uuesti laadida ja kaitske seda lühise tekke eest. Nööppatarei võib lekkima hakata, plahvatada, tekitada põletusi ja kehavigastusi.
▶ Tühi nööppatarei eemaldage ja utiliseerige nöuetekohaselt. Tühjad nööppatareid võivad hakata lekkima, mille tagajärjeks on seadme kahjustada saamine ja kehavigastused.
Ärge kuumutage nööppatareid ja ärge visake seda tulle. Nööppatarei vöib lekkima hakata, plahvatada, tekitada põletusi ja kehavigastusi.
Ärge tekitage nööppatareile kahjustusi ja ärge võtke seda lahti. Nööppatarei võib lekkima hakata, plahvatada, tekitada põletusi ja kehavigastusi.

150 | Eesti

Hoidke ära kahjustada saanud nööppatarei kokkupuude veega.

Eralduva liitiumi kokkupuutel veega võib tekkida vesinik, mis toob kaasa põlengu, plahvatuse või kehavigastused.

Toote kirjeldus ja kasutusjuhend

Nõuetekohane kasutamine

Vastvõtjamoodul GCA 30-42 võtab Bosch Professional tolmuimeja jaoks vastu startstopp-signaali. Selle signaali kannab üle saatjamoodul GCT 30-42.

Täpsemat teavet leiate saatjamooduli GCT 30-42 ja kasutatava tolmuimeja kasutusjuhenditest.

Kujutatud komponendid

Kujutatud komponentide numeratsiooni aluseks on jooniselehekülgedel toodud kujutised.

GCA 30-42 komponendid

(1) Vastuvõtjamoodul
(2) Auto-start sümboliga näit (kasutajaliides)
(3) Nupp (kasutajaliides)
(4) Pistik

GCT 30-42 komponendid

(5) Saatjamoodul
(6) LED-olekunäit (kasutajaliides)
(7) Start-/stopp nupp (kasutajaliides)
(8) Kummilindi kinnituskonks
(9) Kummilint

Tehnilised andmed

Vastuvõtjamoodul GCA 30-42
Tootenumber	1 600 A02 GE.
Töötemperatuur -20 ... +50 °C
Hoiutemperatuur -20 ... +65 °C
Mõõtmed (laius x kõrgus)	91 x 121 mm

Andmete ülekandmine

Bluetooth® Bluetooth® 4.2 (Low Energy)
kasutatav sageduspiirkond	2402–2480 MHz
Väljundvõimsus < 10 mW

Bluetooth® Bluetooth® 4.2 (Low Energy)
Kasutatav sageduspiirkond	2402-2480 MHz
Väljundvõimsus < 10 mW

Energiavarustus moodulile Bluetooth® Low Energy Module

Nööppatarei 3 V liitiumpatarei,

CR 2032

Väärtused võivad olenevalt tootest varieeruda ja oleneda kasutus- ning

keskkonnatingimustest. Täiendav teave veebisaidil

www.bosch-professional.com/wac.

Paigaldamine ja kasutamine

Saatjamooduli paigaldamine

- Kinnitage kummilindi (9) üks ots ühele kahest kinnituskonksust (8).

- Kinnitage saatjamoodul (5) aku- tööriistale. Pingutage selleks kummilint (9) ja kinnitage vaba ots teisele kinnituskonksule (8).

Lõigake vajadusel kummilindi pikkus sobivaks.

Sobivad on kohad, kus aku-tööriist töötamisel piisavalt vibratsiooni tekitab. Ärge kinnitage saatjamoodulit mitte kunagi kohtadesse (nt haardepindadele, lülititele, näidikutele), mis on vajalikud aku-tööriista käsitsemiseks.

Seadme kasutuselevött

Ühenduse moodustamine GCA 30-42 ja GCT 30-42 vahel

- Veenduge, et saatjamoodul GCT 30-42 asub vastuvõtjamooduli GCA 30-42 läheduses.

– Ühendage tolmuimeja vörgupistik vörgupistikupesaga.

- Seadke tolmuimeja lüliti asendisse start-/stopp-automaatika.

- Ühendage vastuvõtjamoodul GCA 30-42 (1) pistiku(4) abil tolmuimeja pistikupesaga.

- Auto-start sümboliga olekunäit I (2) vilgub siniselt.

- Vajutage start-/stopp nuppu (7) saatjamoodulil GCT 30-42 seni, kuni LED-olekunäit (6) on kaks korda siniselt vilkunud.

LED-olekunäit (6) saatjamoodulil GCT 30-42 süttib lühidalt siniselt.

Ühendus on moodustatud:

- Auto-start sümboliga olekunäit (2) vastuvõtjamoodulil GCA 30-42 põleb roheliselt.

- LED-olekunäit (6) saatjamoodulil GCT 30-42 süttib lühidalt roheliselt.

Nööppatarei vahetamisel kehtib järgnev:

- Kui saatjamoodul GCT 30-42 oli enne nööppatarei vahetamist vastuvõtjamooduliga GCA 30-42 ühendatud, taastatakse ühendus nööppatarei vahetamise järel automaatselt.

- Kui enne nööppatarei vahetamist ühendus puudus, tuleb ühendus moodustada.

Reseti järel tuleb saatja- ja vastuvõtjamoodul uuesti ühendada.

Tolmuimeja auto-start

- Ühendage tolmuimemisvoolik akutööriista tolmuimemisseadisega.

Vibratsiooni tuvastamine

Saatjamoodulis GCT 30-42 on vibratsioonituvasti. Aktiveeritud aku-tööriista vibratsioonide tuvastamisel lülitub tolmuimeja automaatselt sisse.

152 | Eesti

Kui lülitate aku-tööriista välja, lülitub ka tolmuimeja teatava järeljooksuaja möödumisel automaatselt välja.

Käsitsi sisse-/väljalülitamine

• Vajutage lühidalt start-/stopp-nuppu (7) saatjamoodulil (5). Tolmuimeja lülitub sisse.
• Tolmuimeja väljalülitamiseks vajutage start-/stopp-nuppu (7) saatjamoodulil uuesti.

Suunis: kui lülitate tolmuimeja start-/stopp-nupuga (7) saatjamoodulil välja, käivitub

tolmuimeja automaatselt uuesti, kui saatjamoodul (5) tuvastab aku-tööriista vibratsiooni.

Lähtestamine tehaseseadetele

– Vastuvõtjamoodul GCA 30-42: hoidke nuppu(3) seni surutult, kuni auto-start sümboliga olekunäit (2) vilgub neli korda järjest lühidalt.
- Saatjamoodul GCT 30-42: hoidke start-/stopp nuppu (7) seni surutult, kuni LED-olekunäit (6) vilgub neli korda järjest lühidalt.

Oleku näidud

GCA 30-42: olekunäit(2)	Tähendus/põhjus Lahendus
sinine – Moodustatakse ühendust		-
	või
	- Andmeid võetakse vastu
roheline – Ühendus on moodustatud ja aktiivne		-
kollane – Ühendus on katkestatud – Saatjamooduli		vastuvõtjamoodulile lähemale viimine- Vibratsioonituvasti rakendamine või start-/stopp nupu (7) vajutamine

GCT 30-42: LED- olekunäit (kasutajaliides) (6) Tähendus/pöhjus Lahendus

Sinine – Luuakse ühendust
	või
	- Andmeid kantakse üle

1 609 92A 7U3 | (30.06.2023) Bosch Power Tools

GCT 30-42: LED- olekunäit (kasutajaliides) (6) Tähendus/pöhjus Lahendus

Roheline – Ühendus on moodustatud	–
– Nööppatarei on piisavalt laetud

Kollane – Nööppatarei on peaagu tühi Vahetage peagi nööppatarei

Punane – Ühendus on moodustamata	– Käivitage ühenduse moodustamiskatse uuesti
või
– Nööppatarei on tühi	või
	– Vahetage nööppatarei

Hooldus ja korrashoid

Hooldus ja puhastamine

Eemaldage mustus pintsliga või niiske riidelapiga. Ärge kasutage puhastusvahendeid ega lahusteid.

Nööppatarei vahetamine

Tähelepanu! Nööpelemendi peab asendama alati sama tüüpi nööpelemendiga. Esineb plahvatusoht.
▶ Tühi nööppatarei eemaldage ja utiliseerige nöuetekohaselt. Tühjad nööppatareid võivad hakata lekkima, mille tagajärjeks on seadme kahjustada saamine ja kehavigastused.
- Avage patareipesa kaas saatjamooduli tagaküljel mündi abil.
– Võtke nööppatarei ettevaatlikult välja ja pange sisse uus nööppatarei. Nööppatarei õigeks paigaldamiseks järgige tähistust.
– Sulgege patareipesa kaas mündi abil. Korrektse sulgumise tagamiseks pöörake kaant kuni toeni.

Klienditeenindus ja kasutusalane nõustamine

Klienditeeninduse töötajad vastavad teie küsimustele teie toote remondi ja hoolduse ning varuosade kohta. Joonised ja info varuosade kohta leiate ka veebisaidilt: www.bosch-pt.com

Boschi nõustajad on meeleldi abiks, kui teil on küsimusi toodete ja lisatarvikute kasutamise kohta.

Päringute esitamisel ja varuosade tellimisel teatage meile kindlasti toote tüübisildil olev 10-kohaline tootenumber.

Eesti Vabariik

Teeninduskeskus

Tel.: [phone]

Faks: ([phone]

E-posti: [e-mail]

Muud teeninduse aadressid leiate jaotisest:

Kasutuskölbmatuks muutunud seadmete ringlussevõtt

Vastuvõtjamoodul, saatjamoodul, lisavarustus ja pakendid tuleb suunata keskkonnasäästlikku taaskasutusse.

Ärge visake elektroonilisi detaile ja patareisid olmejäätmete hulka!
