GCA 30-42 - Elektrikli süpürge BOSCH - Ücretsiz kullanım kılavuzu

Ürün Tipi	Kablosuz elektrikli süpürge için alıcı modülü
Marka	Bosch
Model	GCA 30-42
Referans	1 600 A02 GE
Boyutlar (U × Y)	91 × 121 mm
Ağırlık	Belirtilmemiş
Güç Kaynağı	Süpürgenin elektrik prizi aracılığıyla (entegre erkek fiş)
İletim	Bluetooth® 4.2 Düşük Enerji
Frekans Aralığı	2402–2480 MHz
Çıkış Gücü	< 10 mW
Çalışma Sıcaklığı	-20 °C ila +50 °C
Depolama Sıcaklığı	-20 °C ila +65 °C
Ana Fonksiyonlar	Aletin titreşim algılamasıyla süpürgenin otomatik başlatma/durdurma; manuel açma/kapama; gecikmeli durdurma
Uyumluluk	Alıcı modülü prizine sahip Bosch Professional süpürgeler
İlişkili Verici Modülü	GCT 30-42 (ayrı satılır)
Durum Göstergeleri	Mavi, yeşil, sarı LED (alıcı modülü)
Bakım ve Temizlik	Bir fırça veya nemli bir bezle temizleyin; deterjan veya çözücü kullanmayın
Güvenlik	Düğme pili ısıya maruz bırakmayın; çocukların erişemeyeceği yerde saklayın; yutma riski
Düğme Pil (verici modülü)	CR2032, lityum 3 V (değiştirilebilir)
Satış Sonrası Hizmet	Bosch Power Tools; SAV DIRECT ile 5 günde onarım

Sık sorulan sorular - GCA 30-42 BOSCH

GCA 30-42 alıcı modülünü GCT 30-42 verici modülüne nasıl bağlarım?

Modüllerin yakın olduğundan emin olun. Alıcıyı, Otomatik moda ayarlanmış süpürgeye takın. Vericinin Açma/Kapama düğmesine LED iki kez mavi yanıp sönene kadar basılı tutun. Alıcının LED'i yeşil yandığında bağlantı kurulmuştur.

Alıcının durum göstergesi sarıysa ne yapmalıyım?

Bağlantı kesildi. Verici modülünü alıcıya yaklaştırın veya aleti çalıştırarak titreşim algılamayı etkinleştirin ya da vericinin Açma/Kapama düğmesine basın.

GCT 30-42 verici modülünün pilini nasıl değiştiririm?

Bir madeni para kullanarak pil bölmesi kapağını sökün. Eski pili çıkarın ve yeni bir CR2032 pilini kutuplara dikkat ederek takın. Sızdırmazlığı sağlamak için kapağı sonuna kadar vidalayın.

Süpürge aletle otomatik olarak çalışmıyor. Ne kontrol etmeliyim?

Süpürgenin anahtarının 'Otomatik Başlatma/Durdurma' konumunda olduğunu kontrol edin. Verici modülünün alete doğru şekilde takıldığından ve pilin şarjlı olduğundan emin olun. Bluetooth bağlantısının kurulduğunu (yeşil gösterge) kontrol edin.

Verici modülünü herhangi bir aletle kullanabilir miyim?

GCT 30-42 verici modülü, çalışma sırasında titreşim üreten bir elektrikli el aletine takılmalıdır. Tutma yüzeyine veya bir anahtarın yakınına takmayın.

Bluetooth bağlantısının menzili nedir?

Bluetooth Düşük Enerji'nin tipik menzili açık alanda yaklaşık 10 metredir. Güvenilir bir bağlantı için eşleştirme sırasında modülleri birbirine yakın tutun.

Alıcı modülünü fabrika ayarlarına nasıl sıfırlarım?

GCA 30-42 alıcı modülünde, LED 4 kez hızlıca mavi yanıp sönene kadar (3) düğmesine basılı tutun. Vericide, 4 kez hızlı mavi yanıp sönene kadar Açma/Kapama düğmesine basılı tutun.

Süpürge, aletten sonra bir gecikmeyle duruyor. Bu gecikmeyi nasıl değiştirebilirim?

Gecikmeli durdurma süresi önceden tanımlanmıştır ve ayarlanamaz. Alet durduktan sonra kalıntıları emmeye yarar.

Vericinin LED'i kırmızıysa ne yapmalıyım?

Kırmızı LED, boş bir pil veya bağlantı yokluğunu gösterir. Pili yeni bir CR2032 ile değiştirin. Sorun devam ederse bağlantıyı sıfırlayın.

Yedek parçaları ve satış sonrası hizmeti nerede bulabilirim?

Patlamış görünümler ve yedek parçalar için www.bosch-pt.com sitesini ziyaret edin. Fransa'da, 5 günden kısa sürede onarım için www.bosch-pt.fr adresindeki SAV DIRECT formunu kullanın veya 09 70 82 12 26 numaralı Müşteri Hizmetleri'ni arayın.

KULLANIM KILAVUZU GCA 30-42 BOSCH

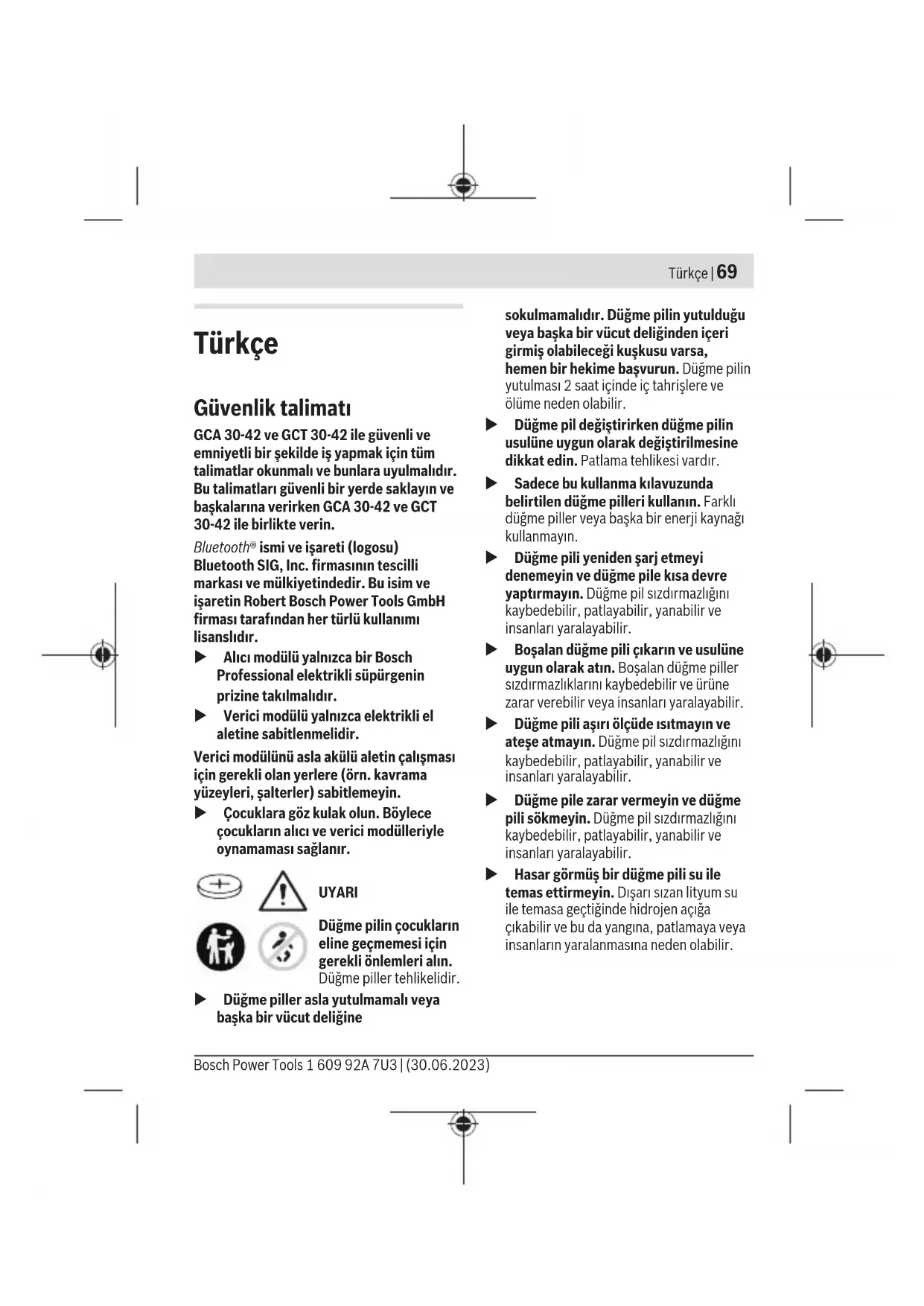

tr Orijinal işletme talimat

GCA 30-42 ve GCT 30-42 ile güvenli ve emniyetli bir şekilde iş yapmak için tüm talimatlar okunmalı ve bunlara uyulmalıdır. Bu talimatları güvenli bir yerde saklayın ve başkalarına verirken GCA 30-42 ve GCT 30-42 ile birlikte verin.

Bluetooth® ismi ve işareti (logosu) Bluetooth SIG, Inc. firmasının tescilli markası ve mülkiyetindedir. Bu isim ve işaretin Robert Bosch Power Tools GmbH firması tarafından her türlü kullanımı lisanslıdır.

▶ Alicı modülü yalnızca bir Bosch Professional elektrikli süpürgenin prizine takılmalıdır.
Verici modülü yalnızca elektrikli el aletine sabitlenmelidir.

Verici modülünü asla akülü aletin çalışması için gerekli olan yerlere (örn. kavrama yüzeyleri, şalterler) sabitlemeyin.

▶ Çocuklara göz kulak olun. Böylece çocukların alıcı ve verici modülleriyle oynamaması sağlanır.

UYARI

Düğme pilin çocukların eline geçmemesi için gerekli önlemleri alın. Düğme piller tehlikelidir.

Düğme piller asla yutulmamalı veya başka bir vücut deliğine

sokulmamalıdır. Düğme pilin yutulduğu veya başka bir vücut deliğinden içeri girmiş olabileceği kuşkusu varsa, hemen bir hekime başvurun. Düğme pilin yutulması 2 saat içinde iç tahrişlere ve ölüme neden olabilir.

Düğme pil değiştirirken düğme pilin usulüne uygun olarak değiştirilmesine dikkat edin. Patlama tehlikesi vardır.
Sadece bu kullanma kılavuzunda belirtilen düzme pilleri kullanın. Farklı düzme piller veya başka bir enerji kaynağı kullanmayın.
Düğme pili yeniden şarj etmeyi denemeyin ve düğme pile kısa devre yaptırmayın. Düğme pil sızdırmazlığını kaybedebilir, patlayabilir, yanabilir ve insanları yaralayabilir.
Boşalan düğme pili çıkarın ve usulüne uygun olarak atın. Boşalan düğme piller sızdırmazlıklarını kaybedebilir ve ürüne zarar verebilir veya insanları yaralayabilir.
Düğme pili aşırı ölçüde ısıtmayın ve ateşe atmayın. Düğme pil sızdırmazlığını kaybedebilir, patlayabilir, yanabilir ve insanları yaralayabilir.
Düğme pile zarar vermeyin ve düğme pili sökmeyin. Düğme pil sızdırmazlığını kaybedebilir, patlayabilir, yanabilir ve insanları yaralayabilir.
Hasar görmüş bir düğme pili su ile temas ettirmeyin. Dışarı sızan lityum su ile temasa geçtiğinde hidrojen açığa çıkabilir ve bu da yangına, patlamaya veya insanların yaralanmasına neden olabilir.

70 | Türkçe

Ürün ve performans açıklaması

Usulüne uygun kullanım

Alici modülü GCA 30-42 Bosch Professional toz emme makinesi için bir başlat-durdur sinyali alır. Bu sinyal, verici modülü GCT 30-42 tarafından aktarılır. Daha fazla bilgi için verici modülü GCT 30-42'nin ve kullanılan toz emme makinesinin kullanım talimatlarına bakın.

Şekli gösterilen elemanlar

Şekli gösterilen elemanların numaraları grafik sayfaları ile aynıdır.

GCA 30-42 elemanları

(1) Alici modülü
(2) Otomatik başlatma sembollü durum göstergesi (Kullanıcı Arayüzü)
(3) Düğme (Kullanıcı Arayüzü)
(4) Fiş

GCT 30-42 elemanları

(5) Verici modülü
(6) LED durum göstergesi (Kullanıcı Arayüzü)
(7) Başlat/durdur düğmesi (Kullanıcı Arayüzü)
(8) Sabitleme kancası lastik bant
(9) Lastik bant

Teknik veriler

Alici modülü GCA 30-42

Malzeme numarası	1 600 A02 GE.
İşletme sıcaklığı -20 ...	+50 °C

Alici modülü GCA 30-42

Saklama sıcaklığı -20 ... +65 °C
Ölçüler (Genişlik x Yükseklik)	91 x 121 mm

Veri aktarımı

Bluetooth® Bluetooth® 4.2 (Low Energy)
Kullanılan frekans aralığı	2402-2480 MHz
Çıkış gücü < 10 mW

Verici modülü GCT 30-42

Malzeme numarası	1 600 A02 GH.
İşletme sıcaklığı -20 ... +50 °C
Saklama sıcaklığı -20 ... +65 °C
ÖlçüleriA)	43 x 18 x 42 mm
Lastik bant uzunluğu 240 mm
Koruma sınıfı IP54

Veri aktarımı

Bluetooth® Bluetooth® 4.2 (Low Energy)
Kullanılan frekans aralığı	2402-2480 MHz
Çıkış gücü < 10 mW

Enerji beslemesiBluetooth® Low Energy Modülü

Düğme pil 3 V Lityum pil,

CR 2032

A) Lastik bantsız

Değerler ürüne bağlı olarak değişebilir ve uygulama ve çevre koşullarına tabidir. Daha fazla bilgi için: www.bosch-professional.com/wac.

Montaj ve işletim

Verici modülünün monte edilmesi

• Lastik bandın (9) bir ucunu iki sabitleme kancasından (8) birine takın.
• Verici modülünü (5) akülü alete sabitleyin. Bunun için lastik bandı (9) sıkın ve sabitleme ucunu ikinci sabitleme kancasına (8) takın.
  Gerekirse lastik bandı uygun uzunlukta kesin.
  Akülü aletin çalışma sırasında yeterli titreşim ürettiği yerler uygundur. Verici modülünü asla akülü aleti çalıştırmak için gerekli olan yerlere (örn. tutamak yüzeyleri, şalterler, ekranlar) takmayın.

Çalıştırma

GCA 30-42 ve GCT 30-42 arasında bağlantı kurulması

• Verici modülü GCT 30-42'nin alıcı modülü GCA 30-42'ye yakın olduğundan emin olun.
  – Elektrikli süpürgenin elektrik fişini elektrik prizine takın.
  – Elektrikli süpürge şalterini otomatik başlatma/durdurma olarak ayarlayın.
  – Alici modülü GCA 30-42'yi (1) fisiyle (4) birlikte elektrikli süpürgenin üzerindeki sokete takın.
• Otomatik başlatma sembollü durum göstergesi (2) mavi renkte yanıp söner.
  – LED durum göstergesi (6) iki kez mavi yanıp sönene kadar verici modülü GCT 30-42 üzerindeki başlat/durdur düğmesine (7) basın.
  Verici modülü GCT 30-42'deki LED durum göstergesi (6) kısa süreliğine mavi yanar.

Bağlantı kuruldu:

• Alici modülü GCA 30-42'deki otomatik başlatma sembollü durum göstergesi (2) yeşil yanar.
• Verici modülü GCT 30-42'deki LED durum göstergesi (6) kısa süreliğine yeşil yanar.

Bir düğme pili değiştirirken aşağıdakiler geçerlidir:

– Düğme pil değiştirilmeden önce GCT 30-42 verici modülü GCA 30-42 alıcı modülüne bağlıysa düğme pil değiştirildikten sonra bağlantı otomatik olarak yeniden kurulur.

– Düğme pil değiştirilmeden önce bağlantı yoksa bağlantı kurulmalıdır.

Sifırlama işleminden sonra verici ve alıcı modülleri yeniden bağlanmalıdır.

Elektrikli süpürgenin otomatik başlatılması

- Emme hortumunu akülü aletin emme donanımına yerleştirin.

Titreşim algılama

GCT 30-42 verici modülü titreşim algılama özelliğine sahiptir. Etkinleştirilmiş akülü aletin titreşimlerini algıarsa elektrikli süpürge otomatik olarak açılır.

Akülü aleti kapatırsanız elektrikli süpürge belirli bir çalışma süresinden sonra otomatik olarak kapanır.

Manuel açma/kapama

• Verici modülü (5) üzerindeki başlat/durdur tuşuna (7) kısaca basın. Toz emme makinesi açılır.
  – Elektrikli süpürgeyi kapatmak için verici modülündeki başlat/durdur tuşuna (7) tekrar basın.

72 | Türkçe

Not: Elektrikli süpürgeyi verici modülündeki başlat/durdur tuşu (7) ile kapatırsanız verici modülü (5) akülü aletten gelen titreşimleri algılar algılamaz elektrikli süpürge otomatik olarak yeniden başlar.

Fabrika ayarlarına sıfırlama

- Alicı modülü GCA 30-42: Düğmeye (3) otomatik başlatma sembollü durum

göstergesi (2) birbirini takip eden kısa aralıklarla dört kez mavi yanıp sönene kadar basılı tutun.

- Verici modülü GCT 30-42: Başlat/durdur düğmesine (7) LED durum göstergesi (6) birbirini takip eden kısa aralıklarla dört kez mavi yanıp sönene kadar basılı tutun.

Durum göstergeleri

GCA 30-42: Durum göstergesi (2)	Anlamı/nedeni Çözümü
Mavi – Bağlantı kuruluyor	–
veya
– Veriler alınıyor
Yeşil – Bağlantı kuruldu ve aktif –
Sarı – Bağlantı kesildi – Verici modülünü alıcı modülüne	yaklaştırma– Titreşim algılamayı tetikleme veya başlat/durdur düğmesine (7) basma

GCT 30-42: LED durum göstergesi (Kullanıcı Arayüzü) (6)

Anlamı/nedeni Çözümü

Mavi – Bağlantı kurulur

veya

- Veriler aktarılır

Yeşil – Bağlantı oluşturuldu

- Düğme pil yeterince şarj oldu

Sarı – Düğme pil neredeyse boş Düğme pil yakında değiştirilmelidir

1 609 92A 7U3 | (30.06.2023) Bosch Power Tools

GCT 30-42: LED Anlamı/nedeni Çözümü durum göstergesi (Kullanıcı Arayüzü) (6)

Kırmızı – Bağlantı oluşturulamadı	– Bağlantı denemesi yenidenbaşlatılmalıdır
veya
– Düğme pil boş	veya
	– Düğme pilin değiştirilmesi

Bakım ve servis

Bakım ve temizlik

Kirleri bir fırça veya nemli bez ile temizleyin. Deterjan veya çözücü madde kullanmayın.

Düğme pilin yerleştirilmesi

Dikkat: Bir düğme pili her zaman aynı tipte bir düğme pil ile değiştirin. Patlama tehlikesi vardır.
Boşalan düğme pili çıkarın ve usulüne uygun olarak atın. Boşalan düğme piller sızdırmazlıklarını kaybedebilir ve ürüne zarar verebilir veya insanları yaralayabilir.
- Verici modülünün arkasındaki pil haznesi kapağını bozuk para ile açın.
– Düğme pili dikkatlice çıkarın ve yerine yeni düğme pil yerleştirin. Düğme pilin doğru yerleştirilmesi için işarete dikkat edin.
– Pil haznesi kapağını bozuk para ile kapatın. Doğru kapandığından emin olmak için kapağı dayanak noktasına kadar çevirin.

Müşteri servisi ve uygulama danışmanlığı

Müşteri servisleri ürününüzün onarım ve bakımı ile yedek parçalarına ait sorularınızı yanıtlandırır. Tehlike işaretlerini ve yedek parçalara ait bilgileri şu sayfada da bulabilirsiniz: www.bosch-pt.com

Bosch uygulama danışma ekibi ürünlerimiz ve aksesuarları hakkındaki sorularınızda sizlere memnuniyetle yardımcı olur.

Bütün başvuru ve yedek parça siparişlerinizde ürünün tip etiketi üzerindeki 10 haneli malzeme numarasını mutlaka belirtin.

Türkiye

Marmara Elektrikli El Aletleri Servis Hizmetleri Sanayi ve Ticaret Ltd. Şti.

Tersane cd. Zencefil Sok.No:6 Karaköy Beyoğlu / İstanbul

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Bağrı açıklar Oto Elektrik

Motorlu Sanayi Çarşısı Doğruer Sk. No:9

Selçuklu / Konya

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Akgül Motor Bobinaj San. Ve Tic. Ltd. Şti

Alaaddinbey Mahallesi 637. Sokak No:48/C

Nilüfer / Bursa

Tel: [phone]

Fax: [phone]

E-mail: [e-mail]

74 | Türkçe

Ankaralı Elektrik

Eski Sanayi Bölgesi 3. Cad. No: 43

Kocasinan / KAYSERİ

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Asal Bobinaj

Eski Sanayi Sitesi Barbaros Cad. No: 24/C

Canik / Samsun

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Aygem Elektrik Makine Sanayi ve Tic. Ltd. Şti.

10021 Sok. No: 11 AOSB

Çiğli / İzmir

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Bakırcıoğlu Elektrik Makine Hırdavat İnşaat

Nakliyat Sanayi ve Ticaret Ltd. Şti.

Karaağaç Mah. Sümerbank Cad. No:18/4

Merkez / Erzincan

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Bosch Sanayi ve Ticaret A.Ş.

Elektrikli El Aletleri

Aydinevler Mah. İnönü Cad. No: 20

Küçükyalı Ofis Park A Blok

34854 Maltepe-Istanbul

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

www.bosch.com.tr

Bulsan Elektrik

İstanbul Cad. Devrez Sok. İstanbul Çarşısı

No: 48/29 Iskitler

Ulus / Ankara

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Çözüm Bobinaj

Küsget San.Sit.A Blok 11Nolu Cd.No:49/A

Şehitkamil/Gaziantep

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Onarım Bobinaj

Raif Paşa Caddesi Çay Mahallesi No:67

Iskenderun / HATAY

Tel:[phone]

E-mail: [e-mail]

Faz Makine Bobinaj

Cumhuriyet Mah. Sanayi Sitesi Motor

İşleri Bölümü 663 Sk. No:18

Murat Paşa / Antalya

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Günşah Otomotiv Elektrik Endüstriyel Yapı

Malzemeleri San ve Tic. Ltd. Şti

Beylikdüzü Şanayi Sit. No: 210

Beylikdüzü / Istanbul

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Sezmen Bobinaj Elektrikli El Aletleri İmalatı

San ve Tic. Ltd. Şti.

Ege İş Merkezi 1201/4 Sok. No: 4/B

Yenişehir / Izmir

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Üstündağ Bobinaj ve Soğutma Sanayi

Nusretiye Mah. Boyacılar Aralığı No: 9

Çorlu / Tekirdağ

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

İŞIKLAR ELEKTRİK BOBİNAJ

Karasoku Mahallesi 28028. Sokak No:20/A Merkez / ADANA

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Diğer servis adreslerini şurada bulabilirsiniz:

Alici modülü, verici modülü, aksesuarlar ve ambalaj çevre dostu bir şekilde geri dönüştürülmelidir.

Elektronik yapı parçalarını ve bataryaları evsel çöplerin içine atmayın!
