Produkta veids	Uztvērēja modulis bezvadu putekļsūcējam
Zīmols	Bosch
Modelis	GCA 30-42
Atsauce	1 600 A02 GE
Izmēri (G × A)	91 × 121 mm
Svars	Nav norādīts
Barošana	Caur putekļsūcēja elektrības kontaktligzdu (iebūvēts vīrišķais spraudnis)
Pārraide	Bluetooth® 4.2 Low Energy
Frekvenču diapazons	2402–2480 MHz
Izejas jauda	< 10 mW
Darba temperatūra	-20 °C līdz +50 °C
Uzglabāšanas temperatūra	-20 °C līdz +65 °C
Galvenās funkcijas	Automātiska putekļsūcēja ieslēgšana/izslēgšana, nosakot instrumenta vibrācijas; manuāla ieslēgšana/izslēgšana; aizkavēta izslēgšana
Saderība	Bosch Professional putekļsūcēji ar kontaktligzdu uztvērēja modulim
Saistītais raidītāja modulis	GCT 30-42 (tiek pārdots atsevišķi)
Statusa indikatori	Zila, zaļa, dzeltena LED (uztvērēja modulis)
Apkope un tīrīšana	Tīrīt ar suku vai mitru drānu; bez mazgāšanas līdzekļiem vai šķīdinātājiem
Drošība	Nepakļaut monētas bateriju karstumam; turēt bērniem nepieejamā vietā; norīšanas risks
Monētas baterija (raidītāja modulis)	CR2032, litija 3 V (nomaināma)
Pēcpārdošanas serviss	Bosch Power Tools; remonts 5 dienu laikā, izmantojot SAV DIRECT

Bieži uzdotie jautājumi - GCA 30-42 BOSCH

Kā savienot uztvērēja moduli GCA 30-42 ar raidītāja moduli GCT 30-42 ?

Pārliecinieties, ka moduļi atrodas tuvumā. Pievienojiet uztvērēju putekļsūcējam, kas iestatīts automātiskajā režīmā. Turiet raidītāja Ieslēgšanas/Izslēgšanas pogu, līdz LED mirgo divreiz zilā krāsā. Savienojums ir izveidots, kad uztvērēja LED iedegas zaļā krāsā.

Ko darīt, ja uztvērēja statusa indikators ir dzeltens?

Savienojums ir pārtraukts. Pievienojiet raidītāja moduli tuvāk uztvērējam vai aktivizējiet vibrācijas noteikšanu, darbinot instrumentu, vai nospiediet raidītāja Ieslēgšanas/Izslēgšanas pogu.

Kā nomainīt raidītāja moduļa GCT 30-42 bateriju?

Atskrūvējiet baterijas nodalījuma vāku ar monētas palīdzību. Izņemiet izlietoto bateriju un ievietojiet jaunu CR2032 bateriju, ievērojot polaritāti. Pieskrūvējiet vāku līdz galam, lai nodrošinātu hermētiskumu.

Putekļsūcējs neieslēdzas automātiski ar instrumentu. Ko pārbaudīt?

Pārbaudiet, vai putekļsūcēja slēdzis ir iestatīts uz 'Automātiskā ieslēgšana/izslēgšana'. Pārliecinieties, ka raidītāja modulis ir pareizi piestiprināts pie instrumenta un baterija ir uzlādēta. Pārbaudiet, vai Bluetooth savienojums ir izveidots (zaļš indikators).

Vai es varu izmantot raidītāja moduli ar jebkuru instrumentu?

Raidītāja modulis GCT 30-42 jāpiestiprina pie elektroinstrumenta, kas darbības laikā rada vibrācijas. Nepiestipriniet to uz satveršanas virsmas vai pie slēdža.

Kāds ir Bluetooth savienojuma diapazons?

Tipiskais Bluetooth Low Energy diapazons ir aptuveni 10 metri brīvā laukā. Lai nodrošinātu uzticamu savienojumu, savienošanas pārī laikā turiet moduļus tuvu viens otram.

Kā atiestatīt uztvērēja moduli uz rūpnīcas iestatījumiem?

Uztvērēja modulī GCA 30-42 turiet nospiestu pogu (3), līdz LED ātri mirgo 4 reizes zilā krāsā. Uz raidītāja turiet nospiestu Ieslēgšanas/Izslēgšanas pogu, līdz tiek iegūti 4 ātri zili mirgojumi.

Putekļsūcējs apstājas ar aizkavi pēc instrumenta. Kā mainīt šo aizkavi?

Aizkavētā izslēgšanās aizkave ir iepriekš noteikta un nav regulējama. Tā ļauj nosūkt atlikumus pēc instrumenta apstāšanās.

Ko darīt, ja raidītāja LED ir sarkana?

Sarkana LED norāda uz tukšu bateriju vai savienojuma trūkumu. Nomainiet bateriju pret jaunu CR2032. Ja problēma turpinās, atiestatiet savienojumu.

Kur atrast rezerves daļas un pēcpārdošanas servisu?

Apmeklējiet vietni www.bosch-pt.com, lai skatītu eksplodētos skatus un rezerves daļas. Francijā izmantojiet SAV DIRECT veidlapu vietnē www.bosch-pt.fr, lai veiktu remontu mazāk nekā 5 dienu laikā, vai sazinieties ar Klientu apkalpošanas dienestu pa tālruni 09 70 82 12 26.

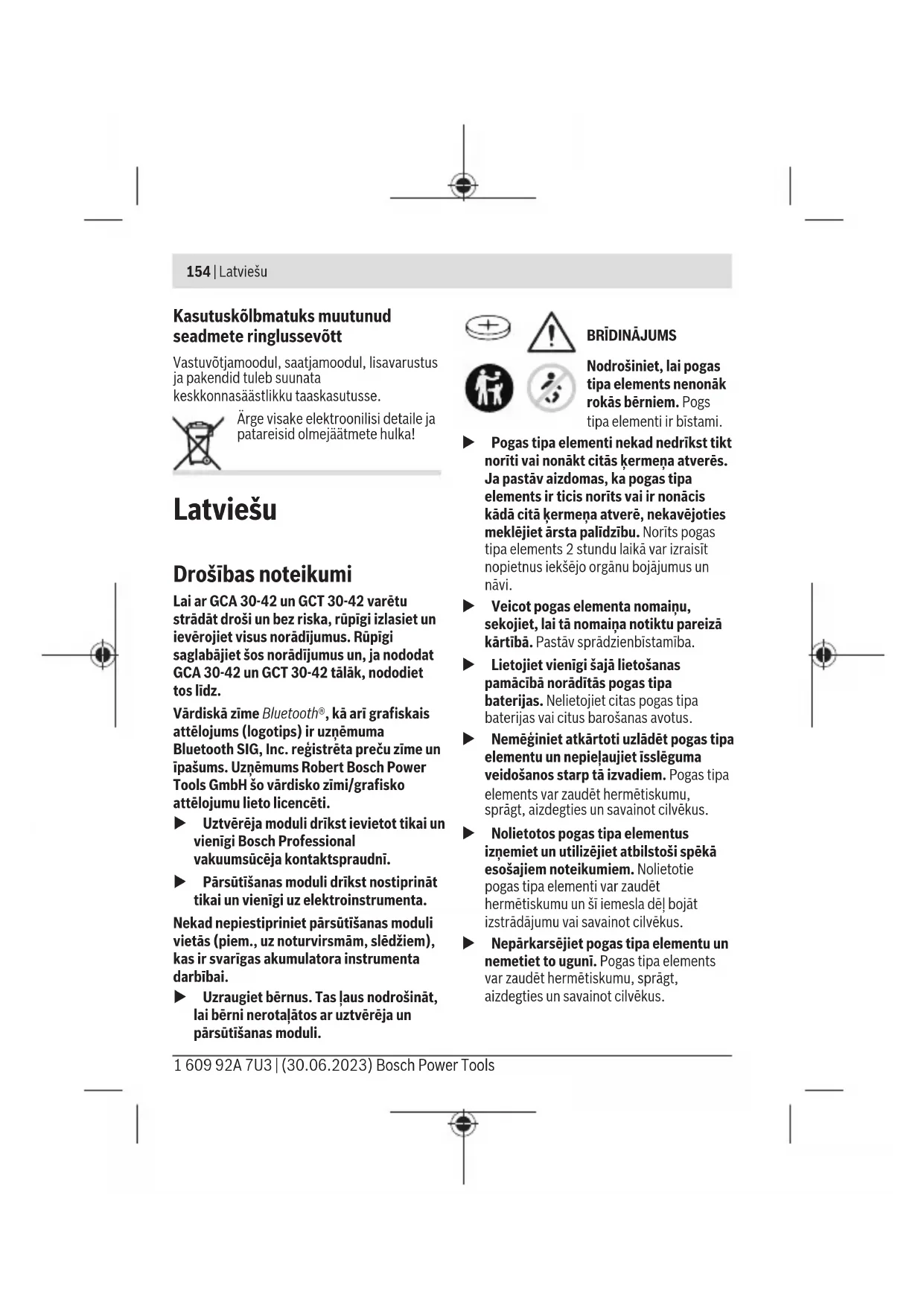

LIETOŠANAS INSTRUKCIJA GCA 30-42 BOSCH

Lai ar GCA 30-42 un GCT 30-42 varētu strādāt droši un bez riska, rūpīgi izlasiet un ievērojiet visus norādījumus. Rūpīgi saglabājiet šos norādījumus un, ja nododat GCA 30-42 un GCT 30-42 tālāk, nododiet tos līdz.

Vārdiskā zīme Bluetooth®, kā arī grafiskais attēlojums (logotips) ir uzņēmuma Bluetooth SIG, Inc. reģistrēta preču zīme un īpašums. Uzņēmums Robert Bosch Power Tools GmbH šo vārdisko zīmi/grafisko attēlojumu lieto licencēti.

Uztvērēja moduli drīkst ievietot tikai un vienīgi Bosch Professional vakuumsūcēja kontaktspraudnī. Pārsūtīšanas moduli drīkst nostiprināt tikai un vienīgi uz elektroinstrumenta.

Nekad nepiestipriniet pārsūtīšanas moduli vietās (piem., uz noturvirsmām, slēdžiem), kas ir svarīgas akumulatora instrumenta darbībai.

Uzraugiet bērnus. Tas ļaus nodrošināt, lai bērni nerotaļātos ar uztvērēja un pārsūtīšanas moduli.

BRĪDINĀJUMS

Nodrošiniet, lai pogas tipa elements nenonāk rokās bērniem. Pogas tipa elementi ir bīstami.

Pogas tipa elementi nekad nedrīkst tikt norīti vai nonākt citās ķermeņa atverēs. Ja pastāv aizdomas, ka pogas tipa elements ir ticis norīts vai ir nonācis kādā citā ķermeņa atverē, nekavējoties meklējiet ārsta palīdzību. Norīts pogas tipa elements 2 stundu laikā var izraisīt nopietnus iekšējo orgānu bojājumus un nāvi. Veicot pogas elementa nomaiņu, sekojiet, lai tā nomaiņa notiktu pareizā kārtībā. Pastāv sprādzienbīstamība. Lietojiet vienīgi šajā lietošanas pamācībā norādītās pogas tipa baterijas. Nelietojiet citas pogas tipa baterijas vai citus barošanas avotus. Nemēģiniet atkārtoti uzlādēt pogas tipa elementu un nepieļaujiet īsslēguma veidošanos starp tā izvadiem. Pogas tipa elements var zaudēt hermētiskumu, sprāgt, aizdegties un savainot cilvēkus. Nolietotos pogas tipa elementus izņemiet un utilizējiet atbilstoši spēkā esošajiem noteikumiem. Nolietotie pogas tipa elementi var zaudēt hermētiskumu un šī iemesla dēļ bojāt izstrādājumu vai savainot cilvēkus. ▶ Nepārkarsējiet pogas tipa elementu un nemetiet to ugunī. Pogas tipa elements var zaudēt hermētiskumu, sprāgt, aizdegties un savainot cilvēkus.

▶ Nebojājiet un neizjauciet pogas tipa elementu. Pogas tipa elements var zaudēt hermētiskumu, sprāgt, aizdegties un savainot cilvēkus. ▶ Neļaujiet bojātajam pogas tipa elementam nonākt saskarē ar ūdeni. Izplūdušajam litijam saskaroties ar ūdeni, var veidoties ūdeņradis, kas var izraisīt aizdegšanos, sprādzienu vai savainot cilvēkus.

Izstrādājuma un tā funkciju apraksts

Pielietojums

Uztvērēja modulis GCA 30-42 uztver ieslēgšanas/izslēgšanas signālu Bosch Professional vakuumsūcējam. Šo signālu pārsūta pārsūtīšanas modulis GCT 30-42. Sīkāku informāciju atradīsiet pārsūtīšanas moduļa GCT 30-42 un izmantotā vakuumsūcēja lietošanas instrukcijā.

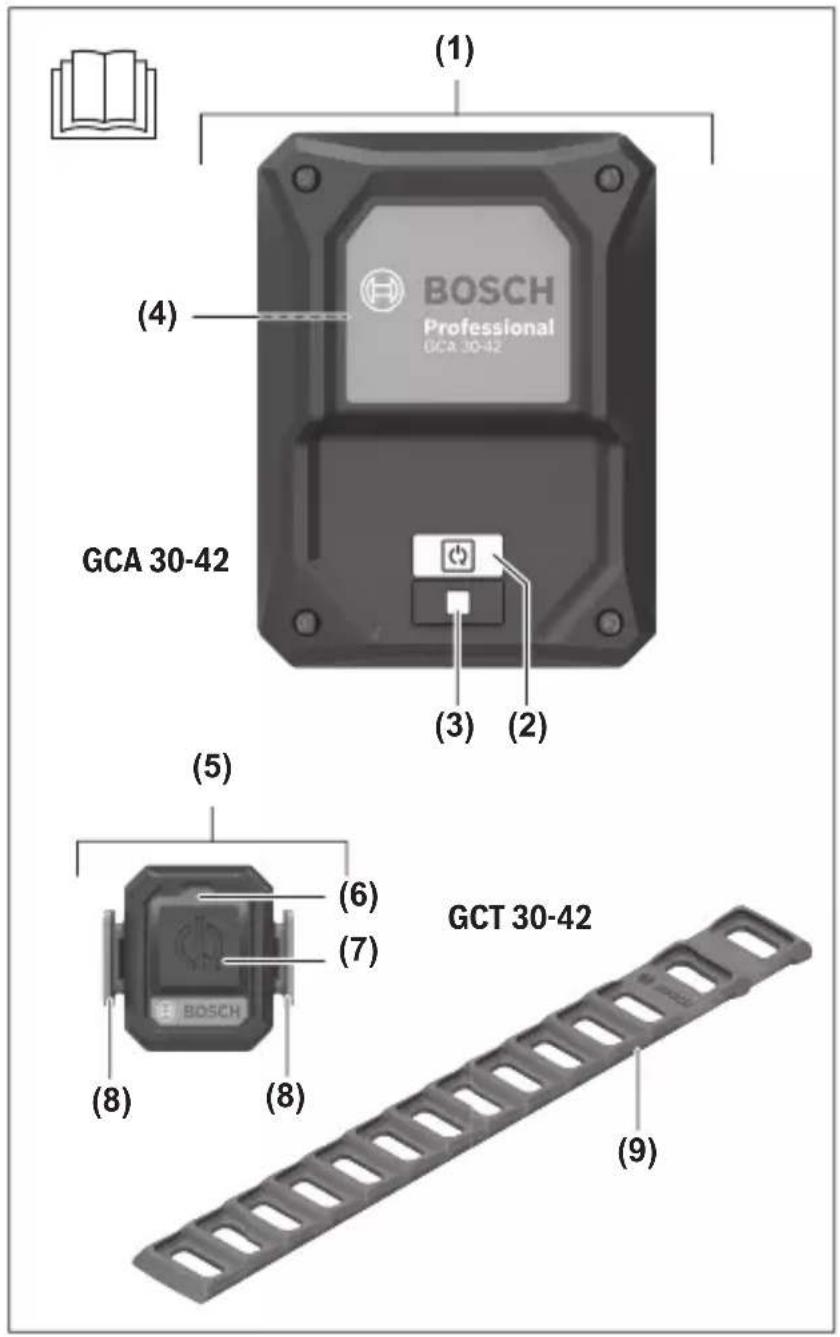

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija atbilst grafiskajās lappusēs sniegtajiem attēliem.

GCA 30-42 komponentes

(1) Uztvērēja modulis (2) Statusa indikators ar automātiskās palaišanas simbolu (lietotāja saskarne) (3) Taustiņš (lietotāja saskarne) (4) Kontaktdakša (5) Pārsūtīšanas modulis (6) LED statusa indikators (lietotāja saskarne)

GCT 30-42 komponentes

(7) Ieslēdzēja/izslēdzēja taustiņš (lietotāja saskarne) (8) Gumijas siksnas nostiprināšanas āķi (9) Gumijas siksna

Tehniskie parametri

Uztvērēja modulis GCA 30-42
Izstrādājuma numurs	1 600 A02 GE.
Darba temperatūra -20 ... +50 °C
Glabāšanas temperatūra	-20 ... +65 °C
Izmēri (platums x augstums)	91 x 121 mm
Datu pārsūtišana
Bluetooth® Bluetooth® 4.2	(energotaupīgā tehnoloģija)
Izmantotais frekvenču diapazons	2402–2480 MHz
Izejas jauda < 10 mW

Pārsūtišanas modulis	GCT 30-42
Izstrādājuma numurs	1 600 A02 GH.
Darba temperatūra -20 ... +50 °C
Glabāšanas temperatūra	-20 ... +65 °C
IzmērsA)	43 x 18 x 42 mm
Gumijas siksnas garums	240 mm
Aizsardzības klase IP54
Datu pārsūtišana

Pārsūtišanas modulis	GCT 30-42
Bluetooth® Bluetooth® 4.2	(energotaupīgā tehnoloģija)
Izmantotais frekvenču diapazons	2402-2480 MHz
Izejas jauda < 10 mW
Energoapgāde Bluetooth® Low Energy Module
Pogas tipa baterija 3 V litija baterija, CR 2032

A) bez gumijas siksnas

Vērtības var atšķirties atkarībā no konkrētā izstrādājuma un izmantošanas vai apkārtējās vides apstākļiem. Plašāku informāciju skatiet vietnē www.bosch-professional.com/wac.

Montāža un lietošana

Pārsūtīšanas moduļa montāža

• Atvelciet vienu gumijas siksnas (9) galu pie viena no abiem nostiprināšanas āķiem (8).
• Nostipriniet pārsūtīšanas moduli (5) pie akumulatora darbarīka. Šim nolūkam cieši pievelciet gumijas siksnu (9) un pievienojiet brīvo galu pie otra nostiprināšanas āķa (8). Nepieciešamības gadījumā nogrieziet gumijas siksnu vajadzīgajā garumā. Piemērotas ir vietas, kur akumulatora darbarīks darbības laikā rada pietiekami daudz vibrācijas. Nekad nepiestipriniet pārsūtīšanas moduli vietās, kas ir nepieciešamas akumulatora instrumenta lietošanai (piem., uz noturvirsmām, slēdžiem, indikatoriem).

Lietošanas sākšana

Savienojuma izveidošana starp GCA 30-42 un GCT 30-42

– Pārliecinieties, ka pārsūtīšanas modulis GCT 30-42 atrodas uztvērēja moduļa GCA 30-42 tuvumā. – Iespraudiet vakuumsūcēja kontaktdakšu kontaktligzdā. – Iestatiet vakuumsūcēja slēdzi uz automātisko ieslēgšanos/izslēgšanos. – Ievietojiet uztvērēja moduli GCA 30-42 (1) ar kontaktdakšu (4) kontaktligzdā uz vakuumsūcēja. - Statusa indikators ar automātiskās palaišanas simbolu (2) mirgo zilā krāsā. – Nospiediet ieslēdzēja/izslēdzēja taustiņu (7) uz pārsūtīšanas moduļa GCT 30-42 tik ilgi, līdz LED statusa indikators (6) divreiz nomirgo zilā krāsā. LED statusa indikators (6) uz pārsūtīšanas moduļa GCT 30-42 īsu brīdi iedegas zilā krāsā.

Savienojums ir izveidots:

- Statusa indikators ar automātiskās palaišanas simbolu (2) uz uztvērēja moduļa GCA 30-42 deg zaļā krāsā.

- LED statusa indikators (6) uz pārsūtīšanas moduļa GCT 30-42 īsu brīdi iedegas zaļā krāsā.

Nomainot pogas elementa bateriju, jāņem vērā šādi nosacījumi:

– Ja pārsūtīšanas modulis GCT 30-42 pirms pogas elementa baterijas nomaiņas bija savienots ar uztveršanas moduli GCA 30-42, tad pēc pogas elementa baterijas nomaiņas savienojums tiks automātiski atjaunots.

– Ja pirms pogas elementa baterijas nomaiņas nebija izveidots savienojums, tad savienojums ir jāizveido.

Pēc atiestatīšanas pārsūtīšanas un uztveršanas modulis ir jāsavieno no jauna.

Vakuumsūcēja automātiska palaišana

– Ievietojiet nosūkšanas šļūteni akumulatora instrumenta nosūkšanas ierīcē.

Vibrāciju atpazīšana

Pārsūtīšanas modulis GCT 30-42 ir aprīkots ar vibrāciju atpazīšanas funkciju. Ja tas atpazīst aktivizēta akumulatora instrumenta vibrācijas, vakuumsūcējs automātiski ieslēdzas. Izslēdziet akumulatora instrumentu, tad pēc noteikta aizkaves laika vakuumsūcējs automātiski izslēdzas.

Manuāla ieslēgšana/izslēgšana

– Īsi nospiediet ieslēgšanas/izslēgšanas taustiņu (7) uz pārsūtīšanas moduļa (5). Vakuumsūcējs ieslēdzas.

– Lai izslēgtu vakuumsūcēju, atkal nospiediet ieslēgšanas/izslēgšanas taustiņu (7) uz pārsūtīšanas moduļa.

Norāde: izslēdziet vakuumsūcēju ar ieslēgšanas/izslēgšanas taustiņu (7) uz pārsūtīšanas moduļa; vakuumsūcējs atkal automātiski ieslēdzas, līdzko pārsūtīšanas modulī (5) tiek atpazītas akumulatora instrumenta vibrācijas.

Atiestatīšana uz rūpnīcas iestatījumiem

– Uztvērēja modulis GCA 30-42: turiet nospiestu taustiņu (3) tik ilgi, līdz statusa indikators ar automātiskās palaišanas simbolu (2) četras reizes pēc kārtas mirgo zilā krāsā.

– Uztvērēja modulis GCT 30-42: turiet nospiestu ieslēdzēja/izslēdzēja taustiņu (7) tik ilgi, līdz LED statusa indikators (6) četras reizes pēc kārtas mirgo zilā krāsā.

Stāvokļa rādījumi

GCA 30-42: statusa indikators (2) Nozīme/iemesls Risinājums

Zila – Savienojums tiek izveidotsvai– tiek saņemti dati	–
Zaļš – Savienojums ir ticis izveidotsun tas ir aktīvs	–

Dzeltens – Savienojums ir pārtraukts – Pietuviniet pārsūtīšanas

moduli uztvērēja modulim

– Aktivizējiet vibrāciju atpazīšanu vai nospiediet

GCA 30-42: statusa indikators (2) ieslēgšanas/izslēgšanas taustiņu (7) GCT 30-42: LED statusa indikators (lietotāja saskarne) (6) Nozīme/iemesls Risinājums

Zila – Savienojums tiek izveidots	-
vai
– Tiek pārsūtīti dati

Zaš – Savienojums ir izveidots

– Pogas elementa baterija ir pietiekami uzlādēta

Dzeltens – Pogas elementa baterija ir gandrīz tukša	Pogas elementa baterija ir drīzumā jānomaina
Sarkans – Savienojums nav izveidotsvai– Pogas elementa baterija ir tukša	- Atkārtoti izveidot savienojumuvai– Pogas tipa baterijas nomaiņa

Apkalpošana un apkope

Apkalpošana un tīrīšana

Moduļa tīrīšanai izmantojiet otu vai mitru drānu. Nelietojiet moduļa apkopei tīrīšanas līdzekļus vai šķīdinātājus.

Pogas elementa baterijas nomaiņa

Uzmanību: pogas tipa elements ir vienmēr jānomaina pret tā paša tipa pogas tipa elementu. Pastāv sprādzienbīstamība.

Nolietotos pogas tipa elementus izņemiet un utilizējiet atbilstoši spēkā esošajiem noteikumiem. Nolietotie pogas tipa elementi var zaudēt hermētiskumu un šī iemesla dēļ bojāt izstrādājumu vai savainot cilvēkus. – Ar monētas palīdzību atveriet bateriju nodalījuma vāciņu pārsūtīšanas moduļa aizmugurē. – Izņemiet nolietoto pogas elementa bateriju un nomainiet to pret jaunu pogas elementa bateriju. Ievērojiet atzīmes, lai pareizi ievietotu pogas elementa bateriju.

- Aizveriet baterijas nodalījuma vāciņu ar monētu.

Pagrieziet vāciņu līdz atdurei, lai nodrošinātu pareizu aizvēršanu.

Klientu apkalpošanas dienests un konsultācijas par lietošanu

Klientu apkalpošanas dienests atbildēs uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves daļām. Kopsalikuma attēlus un informāciju par rezerves daļām Jūs varat atrast interneta vietnē:

www.bosch-pt.com

Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem.

Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma marķējuma plāksnītes.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs Mūkusalas ielā 97

LV-1004 Rīga

Tālr.: 67146262

Telefakss: 67146263

E-pasts: [e-mail]

Papildu klientu apkalpošanas dienesta adreses skatiet šeit:

Atbrīvošanās no nolietotajiem izstrādājumiem

Uztvērēja modulis, pārsūtīšanas modulis, piederumi un iepakojums ir jānogādā otrreizējai pārstrādei videi nekaitīgā veidā.

Neizmetiet nolietotos elektroniskos izstrādājumus un baterijas sadzīves atkritumu tvertnē!
