| Tipo de produto | Módulo receptor para aspirador sem fio |
| Marca | Bosch |
| Modelo | GCA 30-42 |
| Referência | 1 600 A02 GE |
| Dimensões (L × A) | 91 × 121 mm |
| Peso | Não especificado |
| Alimentação | Através da tomada elétrica do aspirador (plugue macho integrado) |
| Transmissão | Bluetooth® 4.2 Low Energy |
| Faixa de frequências | 2402–2480 MHz |
| Potência de saída | < 10 mW |
| Temperatura de operação | -20 °C a +50 °C |
| Temperatura de armazenamento | -20 °C a +65 °C |
| Funções principais | Partida/parada automática do aspirador por detecção de vibrações da ferramenta; marcha/parada manual; parada retardada |
| Compatibilidade | Aspiradores Bosch Professional com tomada para módulo receptor |
| Módulo transmissor associado | GCT 30-42 (vendido separadamente) |
| Exibições de estado | LED azul, verde, amarelo (módulo receptor) |
| Manutenção e limpeza | Limpar com um pincel ou pano úmido; não usar detergentes ou solventes |
| Segurança | Não expor a pilha botão ao calor; manter fora do alcance de crianças; risco de ingestão |
| Pilha botão (módulo transmissor) | CR2032, lítio 3 V (substituível) |
| Serviço pós-venda | Bosch Power Tools; reparos em 5 dias via SAV DIRECT |
Perguntas frequentes - GCA 30-42 BOSCH
Perguntas dos utilizadores sobre GCA 30-42 BOSCH
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Aspirador em formato PDF gratuitamente! Encontre o seu manual GCA 30-42 - BOSCH e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. GCA 30-42 da marca BOSCH.
MANUAL DE UTILIZADOR GCA 30-42 BOSCH
Português....Página 27
Italiano....Pagina 32
Nederlands....Pagina 37
Dansk....Side 43
Svensk....Sidan 48
Norsk....Side 53
Suomi....Sivu 58

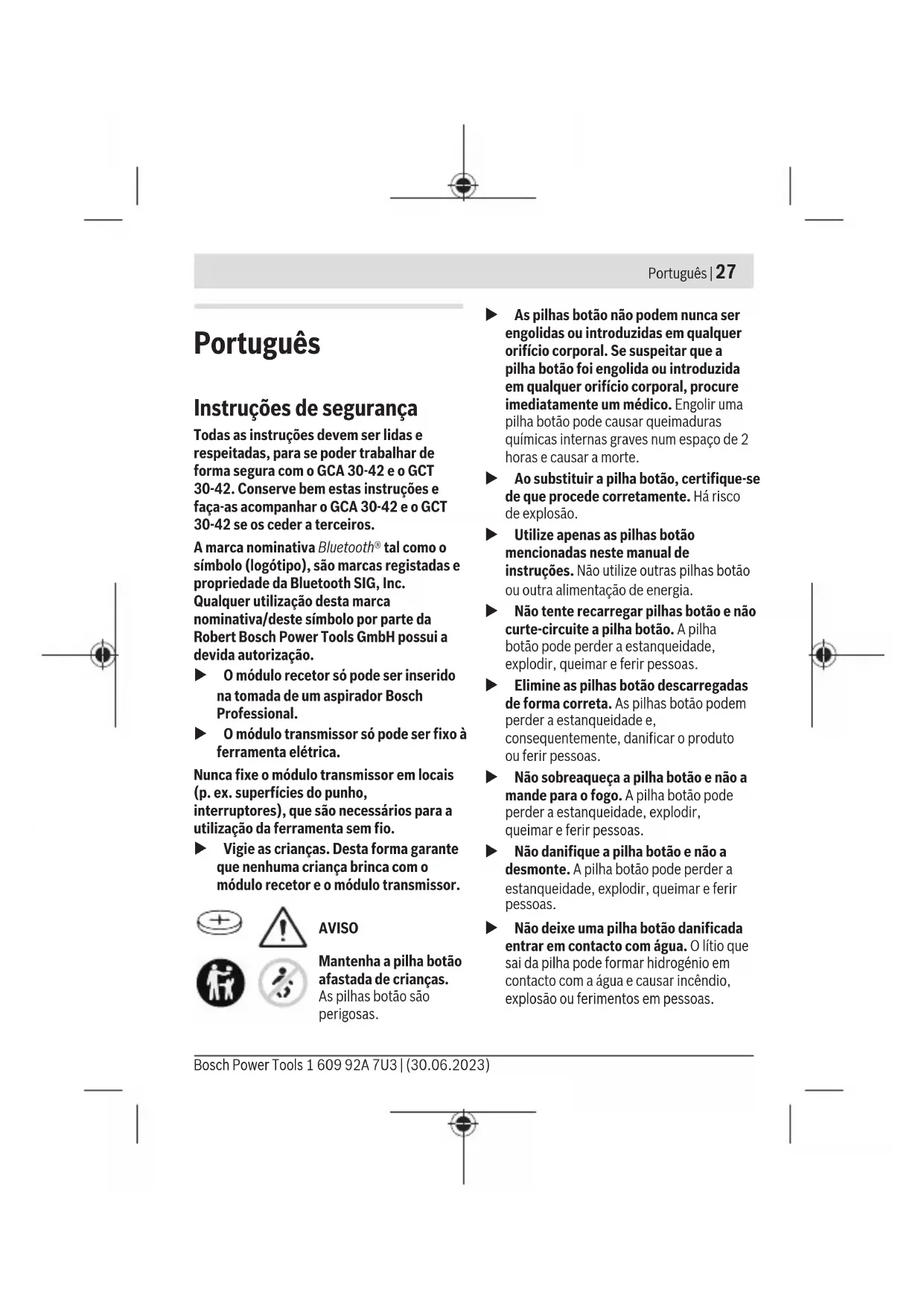

Instruções de segurança
Todas as instruções devem ser lidas e respeitadas, para se poder trabalhar de forma segura com o GCA 30-42 e o GCT 30-42. Conserve bem estas instruções e faça-as acompanhar o GCA 30-42 e o GCT 30-42 se os ceder a terceiros.
A marca nominativa Bluetooth® tal como o símbolo (logótipo), são marcas registadas e propriedade da Bluetooth SIG, Inc. Qualquer utilização desta marca nominativa/deste símbolo por parte da Robert Bosch Power Tools GmbH possui a devida autorização.
O módulo recetor só pode ser inserido na tomada de um aspirador Bosch Professional.
O módulo transmissor só pode ser fixo à ferramenta elétrica.
Nunca fixe o módulo transmissor em locais (p. ex. superfícies do punho, interruptores), que são necessários para a utilização da ferramenta sem fio.
Vigie as crianças. Desta forma garante que nenhuma criança brinca com o módulo recetor e o módulo transmissor.
AVISO
Mantenha a pilha botão afastada de crianças. As pilhas botão são perigosas.
As pilhas botão não podem nunca ser engolidas ou introduzidas em qualquer orifício corporal. Se suspeitar que a pilha botão foi engolida ou introduzida em qualquer orifício corporal, procure imediatamente um médico. Engolir uma pilha botão pode causar queimaduras químicas internas graves num espaço de 2 horas e causar a morte.
Ao substituir a pilha botão, certifique-se de que procede corretamente. Há risco de explosão.
Utilize apenas as pilhas botão mencionadas neste manual de instruções. Não utilize outras pilhas botão ou outra alimentação de energia.
Não tente recarregar pilhas botão e não curte-circuite a pilha botão. A pilha botão pode perder a estanqueidade, explodir, queimar e ferir pessoas.
Elimine as pilhas botão descarregadas de forma correta. As pilhas botão podem perder a estanqueidade e, consequentemente, danificar o produto ou ferir pessoas.
Não sobreaqueça a pilha botão e não a mande para o fogo. A pilha botão pode perder a estanqueidade, explodir, queimar e ferir pessoas.
Não danifique a pilha botão e não a desmonte. A pilha botão pode perder a estanqueidade, explodir, queimar e ferir pessoas.
Não deixe uma pilha botão danificada entrar em contacto com água. O lítio que sai da pilha pode formar hidrogénio em contacto com a água e causar incêndio, explosão ou ferimentos em pessoas.
28 | Português
Descrição do produto e do serviço
Utilização adequada
O módulo recetor GCA 30-42 recebe um sinal de iniciar/parar para um aspirador Bosch Professional. Este sinal é transmitido pelo módulo transmissor GCT 30-42.
Para mais informações consulte as instruções de utilização do módulo transmissor GCT 30-42 e do aspirador utilizado.
Componentes ilustrados
A numeração dos componentes exibidos diz respeito às representações existentes nas páginas dos gráficos.
Componentes GCA 30-42
(1) Módulo recetor
(2) Indicação estado com símbolo arranque automático (interface do utilizador)
(3) Tecla (interface do utilizador)
(4) Conector
Componentes GCT 30-42
(5) Módulo transmissor
(6) Indicador de estado LED (interface do utilizador)
(7) Botão iniciar/parar (interface do utilizador)
(8) Gancho de fixação elástico
(9) Elástico
Dados técnicos
| Módulo recetor GCA 30-42 | |
| Número de produto | 1 600 A02 GE. |
| Módulo recetor GCA 30-42 | |
| Temperatura de serviço | -20 ... +50 °C |
| Temperatura de armazenamento | -20 ... +65 °C |
| Dimensões (largura x altura) | 91 x 121 mm |
| Transferência de dados | |
| Bluetooth® Bluetooth® 4.2 (Low Energy) | |
| Faixa de frequência usada | 2402-2480 MHz |
| Potência de saída < 10 mW | |
| Módulo transmissor GCT 30-42 | |
| Número de produto | 1 600 A02 GH. |
| Temperatura de serviço | -20 ... +50 °C |
| Temperatura de armazenamento | -20 ... +65 °C |
| Dimensões A) | 43 x 18 x 42 mm |
| Comprimento elástico | 240 mm |
| Classe de proteção IP54 | |
| Transferência de dados | |
| Bluetooth® Bluetooth® 4.2 (Low Energy) | |
| Faixa de frequência usada | 2402–2480 MHz |
| Potência de saída < 10 mW | |
| Abastecimento de energia Bluetooth® Low Energy Module | |
Módulo transmissor GCT 30-42
Pilha botão Pilha de lítio de 3 V,
CR 2032
A) sem elástico
Os valores podem variar em função do produto e estar sujeitos a condições de aplicação e do meio ambiente. Para mais informações consulte www.bosch-professional.com/wac.
Montagem de funcionamento
Montar módulo transmissor
- Coloque uma extremidade do elástico (9) num dos dois ganchos de fixação (8).
- Fixe o módulo transmissor (5) na ferramenta sem fio. Para isso, puxe bem o elástico (9) e coloque a extremidade livre no segundo gancho de fixação (8). Se necessário, corte o elástico para o comprimento certo. Os locais adequados são aqueles onde a ferramenta sem fio gera vibração suficiente durante a operação. Nunca fixe o módulo transmissor em locais que são necessários para a utilização da ferramentas sem fio (p. ex. superfícies do punho, interruptores, indicadores).
Colocação em funcionamento
Estabelecer ligação entre GCA 30-42 e GCT 30-42
- Certifique-se de que o módulo transmissor GCT 30-42 se encontra próximo do módulo recetor GCA 30-42.
- Insira a ficha do aspirador na tomada.
- Coloque o interruptor do aspirador em start/stop automático.
- Insira o módulo recetor GCA 30-42 (1) com o conector (4) na tomada no aspirador.
- A indicação de estado com símbolo arranque automático (2) pisca a azul.
- Mantenha premido o botão iniciar/parar (7) no módulo transmissor GCT 30-42 até que o indicador de estado LED (6) tenha piscado duas vezes a azul. O indicador de estado LED (6) no módulo transmissor GCT 30-42 acende-se brevemente a azul.
Ligação estabelecida:
- A indicação de estado com símbolo arranque automático (2) no módulo recetor GCA 30-42 acende-se a verde.
- O indicador de estado LED (6) no módulo transmissor GCT 30-42 acende-se brevemente a verde.
Ao trocar a pilha é válido do seguinte:
- Se o módulo transmissor GCT 30-42 estava ligado ao módulo recetor GCA 30-42 antes da troca da pilha botão, a ligação é restaurada automaticamente após trocar a pilha botão.
- Se antes da troca da pilha botão não havia ligação, então é preciso a estabelecer ligação.
Após uma reinicialização, o módulo transmissor e o módulo recetor têm de ser novamente ligados.
Arranque automático do aspirador
- Insira a mangueira de aspiração no dispositivo de aspiração da ferramenta sem fio.
30 | Português
Deteção da vibração
O módulo transmissor GCT 30-42 dispõe de uma detecção da vibração. Se detetar a vibração da ferramenta sem fio ativada, o aspirador liga-se automaticamente.
Se a ferramenta sem fio se desligar, então o aspirador desliga-se automaticamente após um determinado tempo de inércia.
Ligar/desligar manual
- Pressione brevemente o botão iniciar/parar (7) no módulo transmissor (5). O aspirador liga-se.
- Para desligar o aspirador prima de novo o botão iniciar/parar (7) no módulo transmissor.
Nota: Se desligar o aspirador com o botão iniciar/parar (7) no módulo transmissor, o aspirador inicia automaticamente de novo assim que o módulo transmissor (5) detetar as vibrações da ferramenta sem fio.
Repor as definições de fábrica
- Módulo recetor GCA 30-42: Mantenha premido o botão (3) até a indicação de estado com símbolo arranque automático (2) piscar rapidamente quatro vezes seguidas a azul.
- Módulo transmissor GCT 30-42: Mantenha premido o botão iniciar/parar (7) até o indicador de estado LED (6) piscar rapidamente quatro vezes seguidas a azul.
| GCA 30-42: Indicação estado (2) | Significado/causa Solução | |
| Azul – A estabelecer ligaçãoou– A receber dados | – | |
| Verde – Ligação estabelecida e ativa – | ||
| Amarelo – Ligação interrompida – Aproximar o módulo | transmissor do módulo recetor– Ativar deteção da vibração ou premir botão iniciar/parar (7) | |
GCT 30-42: indicador Significado/causa Solução de estado LED (interface do utilizador) (6)
| Azul – A estabelecer ligação |
| ou |
1 609 92A 7U3 | (30.06.2023) Bosch Power Tools
GCT 30-42: indicador Significado/causa Solução de estado LED (interface do utilizador) (6)
| – A transmitir dados | |
| Verde – Ligação estabelecida | – |
| – Pilha botão com carga suficiente | |
| Amarelo – Pilha botão quase vazia Trocar a pilha botão em breve | |
| Vermelho – Ligação não estabelecida | – Tentar estabelecer de novo a ligação |
| ou | |
| – Pilha botão vazia | ou |
| – Trocar a pilha botão | |
Manutenção e assistência técnica
Manutenção e limpeza
Retire sujidade com um pincel ou um pano húmido. Não utilize detergentes ou solventes.
Trocar pilha botão
▶ Atenção: substitua sempre uma pilha botão por uma pilha botão do mesmo tipo. Há risco de explosão.
▶ Elimine as pilhas botão descarregadas de forma correta. As pilhas botão podem perder a estanqueidade e, consequentemente, danificar o produto ou ferir pessoas.
- Abra a tampa do compartimento da pilha na parte de trás do módulo transmissor com uma moeda.
– Retire cuidadosamente a pilha botão gasta e coloque uma pilha botão nova.
Observe a identificação relativa à colocação correta da pilha botão.
- Feche a tampa do compartimento da pilha com uma moeda. Rode a tampa até ao batente, para garantir um fecho correto.
Serviço pós-venda e aconselhamento
O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações acerca das peças sobressalentes também em: www.bosch-pt.com
A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos nossos produtos e acessórios. Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de caráterísticas do produto.
32 | Italiano
Portugal
Robert Bosch LDA
Avenida Infante D. Henrique
Lotes 2E - 3E
1800 Lisboa
Para efetuar o seu pedido online de peças entre na página www.ferramentasbosch.com.
Tel.: 21 8500000
Fax: 21 8511096
Encontra outros endereços da assistência técnica em:
O módulo transmissor, o módulo recetor, os acessórios e as embalagens devem ser reciclados de forma ambientalmente correta.
Não coloque componentes eletrónicos e as pilhas no lixo doméstico!
