MANUALE UTENTE GCA 30-42 BOSCH

– Trocar a pilha botão Manutenção e assistência técnica Manutenção e limpeza Retire sujidade com um pincel ou um pano húmido. Não utilize detergentes ou solventes. Trocar pilha botão u Atenção: substitua sempre uma pilha botão por uma pilha botão do mesmo tipo. Há risco de explosão. u Elimine as pilhas botão descarregadas de forma correta. As pilhas botão podem perder a estanqueidade e, consequentemente, danificar o produto ou ferir pessoas. – Abra a tampa do compartimento da pilha na parte de trás do módulo transmissor com uma moeda. – Retire cuidadosamente a pilha botão gasta e coloque uma pilha botão nova. Observe a identificação relativa à colocação correta da pilha botão. – Feche a tampa do compartimento da pilha com uma moeda. Rode a tampa até ao batente, para garantir um fecho correto. Serviço pós-venda e aconselhamento O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações acerca das peças sobressalentes também em: www.bosch- pt.com A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos nossos produtos e acessórios. Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de caraterísticas do produto. Bosch Power Tools 1 609 92A 7U3 | (30.06.2023)32 | ItalianoPortugalRobert Bosch LDAAvenida Infante D. HenriqueLotes 2E – 3E 1800 LisboaPara efetuar o seu pedido online de peçasentre na página www.ferramentasbosch.com.Tel.: [phone]Fax: [phone]Encontra outros endereços da assistênciatécnica em:www.bosch-pt.com/serviceaddresses Eliminação O módulo transmissor, o módulo recetor, osacessórios e as embalagens devem serreciclados de forma ambientalmente correta.Não coloque componenteseletrónicos e as pilhas no lixodoméstico! Italiano Avvertenze di sicurezza Leggere e osservare tutte le istruzioni al fi-ne di lavorare con GCA30-42 e GCT 30-42in modo sicuro e senza pericoli. Conservarequeste istruzioni in buono stato e conse-gnarle insieme a GCA30-42 e GCT 30-42 incaso di cessione a terzi.Il marchio denominativo Bluetooth®, così co-me i simboli grafici (loghi), sono marchi difabbrica registrati e sono proprietà diBluetooth SIG, Inc. Qualsiasi utilizzo di talimarchi/loghi da parte di Robert Bosch Po-wer Tools GmbH è concesso in licenza. u Inserire il modulo ricevitore esclusiva- mente nella presa di un aspiratoreBosch Professional. u Fissare il modulo trasmettitore esclusi- vamente all’elettroutensile.Mai fissare il modulo trasmettitore in corri-spondenza di punti (ad es., superfici di pre-sa, interruttori) necessari per l’impiegodell’utensile a batteria. u Sorvegliare i bambini affinché non gio- chino con il modulo ricevitore e con ilmodulo trasmettitore.ATTENZIONEAccertarsi che la pila abottone sia fuori dallaportata dei bambini. Lepile a bottone sono peri-colose. u Le pile a bottone non devono essere in- gerite o inserite in altre cavità corpo-ree. Qualora si sospetti che la pila a bot-tone sia stata ingerita o introdotta inun’altra cavità corporea, contattare im-mediatamente un medico. L’ingerimentodella pila a bottone può causare, nell’arcodi 2 ore, gravi lesioni interne, con conse-guenze anche mortali. u In caso di sostituzione della pila a botto- ne, provvedere a sostituirla corretta-mente. Vi è rischio di esplosione. u Utilizzare esclusivamente le batterie a bottone indicate nelle presenti istruzio- 1 609 92A 7U3 | (30.06.2023) Bosch Power ToolsItaliano | 33 ni d’uso. Non utilizzare altri tipi di batterie a bottone, né altri tipi di alimentazione. u Non tentare di ricaricare la pila a botto- ne e non cortocircuitarla. La pila a botto- ne può diventare anermetica, esplodere, incendiarsi e causare lesioni. u Rimuovere e smaltire le pile a bottone scariche nel rispetto delle norme locali. Le pile a bottone scariche possono diven- tare anermetiche e, di conseguenza, dan- neggiare il prodotto, oppure causare lesio- ni. u Non far surriscaldare la pila a bottone e non gettarla nel fuoco. La pila a bottone può diventare anermetica, esplodere, in- cendiarsi e causare lesioni. u Non danneggiare, né smontare la pila a bottone. La pila a bottone può diventare anermetica, esplodere, incendiarsi e cau- sare lesioni. u Non portare una pila a bottone danneg- giata a contatto con l’acqua. A contatto con l’acqua, il litio che fuoriesce dalla pila può generare idrogeno e causare un incen- dio o un’esplosione, oppure causare lesio- ni. Descrizione del prodotto e dei servizi forniti Utilizzo conforme Il modulo ricevitore GCA30-42 riceve un se- gnale di accensione/spegnimento per un aspi- ratore Bosch Professional. Questo segnale verrà trasmesso dal modulo trasmettitore GCT30-42. Ulteriori informazioni sono reperibili nelle istruzioni d’uso del modulo trasmettitore GCT30-42 e dell’aspiratore utilizzato. Componenti illustrati La numerazione dei componenti rappresentati si riferisce alle illustrazioni sulle pagine con la rappresentazione grafica. Componenti GCA 30-42 (1) Modulo ricevitore (2) Indicatore di stato con simbolo di avvio automatico (interfaccia di comando) (3) Tasto (interfaccia di comando) (4) Spina Componenti GCT 30-42 (5) Modulo trasmettitore (6) Indicatore di stato a LED (interfaccia di comando) (7) Tasto di accensione/spegnimento (inter- faccia di comando) (8) Ganci di fissaggio nastro in gomma (9) Nastro in gomma Dati tecnici Modulo ricevitore GCA 30-42 Codice prodotto 1 600 A02 GE. Temperatura di eser- cizio −20...+50°C Temperatura di ma- gazzinaggio −20...+65°C Dimensioni (larghez- za x altezza) 91 x 121 mm Trasferimento dati Bluetooth® Bluetooth® 4.2 (Low Energy) Campo di frequenza utilizzato 2402–2480 MHz Bosch Power Tools 1 609 92A 7U3 | (30.06.2023)34 | Italiano Modulo ricevitore GCA 30-42 Potenza di uscita < 10mW Modulo trasmettito-

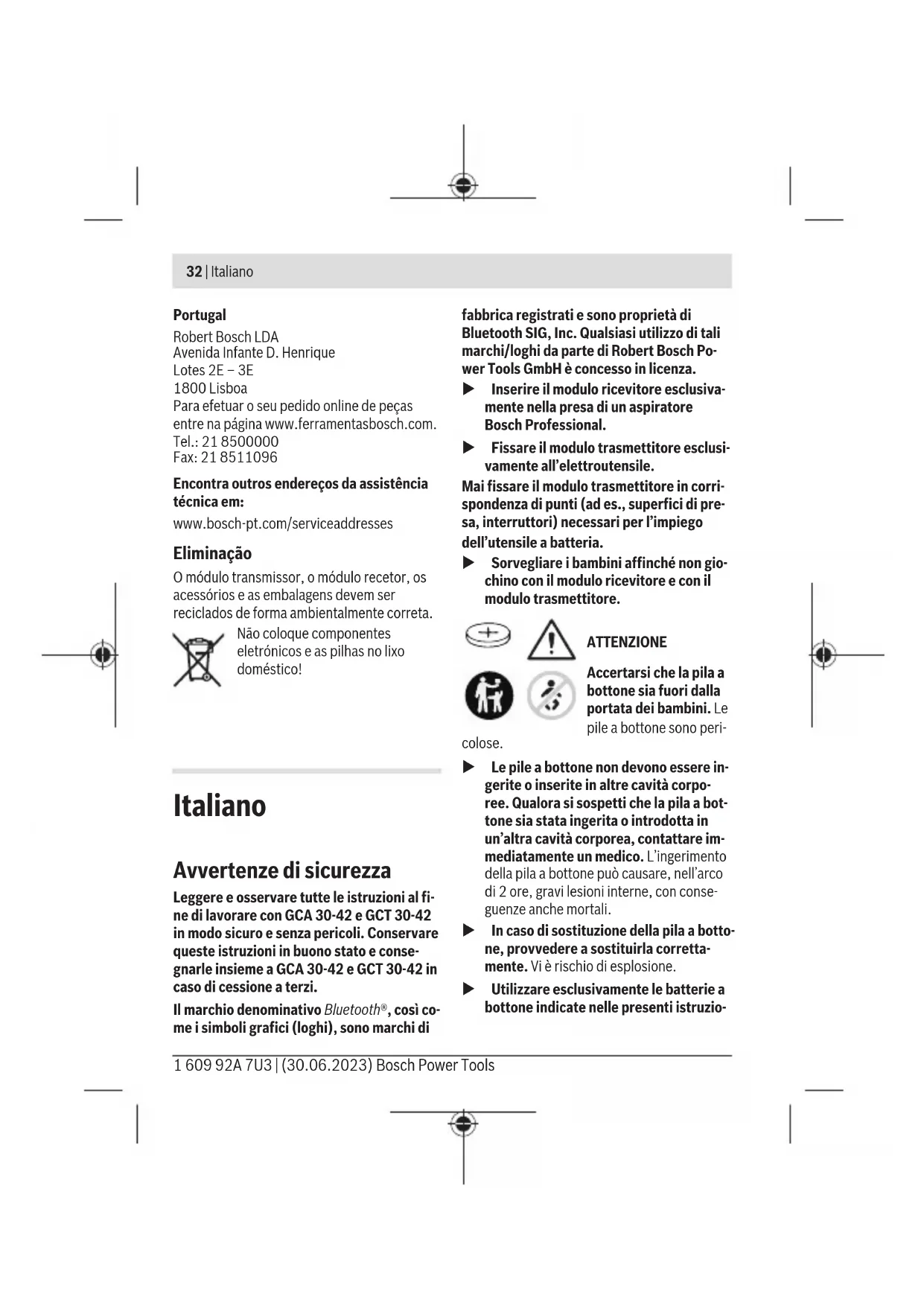

GCT 30-42 Codice prodotto 1 600 A02 GH. Temperatura di eser- cizio −20...+50°C Temperatura di ma- gazzinaggio −20...+65°C Dimensioni

43x18x42mm Lunghezza nastro in gomma 240mm Classe di protezione IP54 Trasferimento dati Bluetooth® Bluetooth® 4.2 (Low Energy) Campo di frequenza utilizzato 2402–2480 MHz Potenza di uscita < 10mW Alimentazione Bluetooth® Low Energy Mo- dule Pila a bottone Pila al litio da 3V, CR2032 A) senza nastro in gomma I valori possono variare a seconda del prodot- to ed essere soggetti a condizioni di impiego e ambientali. Per maggiori informazioni, consul- tare il sito www.bosch-professional.com/wac. Montaggio ed uso Montaggio del modulo trasmettitore – Posizionare un’estremità del nastro in gomma (9) in corrispondenza di uno dei due ganci di fissaggio (8). – Fissare il modulo trasmettitore (5) all’utensile a batteria. A tal fine, tirare sal- damente il nastro in gomma (9) e posizio- nare l’estremità libera al secondo gancio di fissaggio(8). All’occorrenza, tagliare il nastro in gomma alla lunghezza adatta. Risultano idonei quei punti in corrispon- denza dei quali l’utensile a batteria genera abbastanza vibrazioni durante il funziona- mento. Mai fissare il modulo trasmettitore in corrispondenza di punti necessari per l’impiego dell’utensile a batteria (ades. su- perfici di presa, interruttori, indicatori). Messa in funzione Realizzazione del collegamento tra GCA30-42 e GCT30-42 – Accertarsi che il modulo trasmettitore GCT30-42 si trovi in prossimità del modu- lo ricevitore GCA30-42. – Inserire la spina di alimentazione dell’aspi- ratore nella relativa presa. – Impostare l’interruttore dell’aspiratore su «sistema automatico di accensione/spe- gnimento». – Inserire il modulo ricevitore GCA30-42 (1) con la spina (4) nella presa dell’aspira- tore. – L’indicatore di stato con il simbolo di avvio automatico(2) lampeggia con luce blu. – Premere il tasto di accensione/spegnimen- to (7) del modulo trasmettitore 1 609 92A 7U3 | (30.06.2023) Bosch Power ToolsItaliano | 35 GCT30-42 finché l’indicatore di stato a LED (6) non avrà lampeggiato due volte con luce blu. L’indicatore di stato a LED (6) del modulo trasmettitore GCT 30-42 si illumina breve- mente con luce blu. Avvenuto collegamento: – L’indicatore di stato con il simbolo di avvio automatico (2) del modulo ricevitore GCA30-42 si illumina con luce verde. – L’indicatore di stato a LED (6) del modulo trasmettitore GCT30-42 si illumina breve- mente con luce verde. Quando si sostituisce una pila a bottone, vale quanto segue: – Se il modulo trasmettitore GCT30-42 è stato collegato al modulo ricevitore GCA30-42 prima di aver sostituito la pila a bottone, il collegamento verrà ripristina- to automaticamente una volta sostituita quest’ultima. – Se prima della sostituzione della pila a bot- tone non vi era alcun collegamento, occor- rerà realizzarlo. Dopo un reset, modulo trasmettitore e modulo ricevitore andranno nuovamente collegati. Avvio automatico dell’aspiratore – Innestare il tubo flessibile di aspirazione nel dispositivo di aspirazione dell’utensile a batteria. Riconoscimento delle vibrazioni Il modulo trasmettitore GCT 30-42 dispone di un sistema di riconoscimento delle vibrazioni. Se il sistema riconosce le vibrazioni dell’uten- sile a batteria attivato, l’aspiratore si attiva au- tomaticamente. Disattivando l’utensile a batteria, l’aspiratore si disattiverà automaticamente dopo un deter- minato tempo di postfunzionamento. Attivazione/disattivazione manuale – Premere brevemente il tasto di accensio- ne/spegnimento (7) sul modulo trasmetti- tore (5). L’aspiratore si attiva. – Per disattivare l’aspiratore, premere nuo- vamente il tasto di accensione/spegnimen- to (7) sul modulo trasmettitore. Avvertenza: disattivando l’aspiratore tramite il tasto di accensione/spegnimento (7) sul mo- dulo trasmettitore, l’aspiratore si riaccenderà automaticamente non appena il modulo tra- smettitore (5) avrà riconosciuto le vibrazioni dell’utensile a batteria. Ripristino delle impostazioni di fabbrica – Modulo ricevitore GCA30-42: tenere premuto il tasto (3) finché l'indicatore di stato con il simbolo di avvio automatico(2) non lampeggia brevemen- te con luce blu per quattro volte consecuti- ve. – Modulo trasmettitore GCT30-42: tenere premuto il tasto di accensione/spegnimen- to (7) finché l’indicatore di stato a LED (6) non lampeggia brevemente con luce blu per quattro volte consecutive. Bosch Power Tools 1 609 92A 7U3 | (30.06.2023)36 | Italiano Indicatori di stato GCA 30-42: indicato- re di stato (2) Significato/causa Soluzione Blu – Realizzazione del collegamento in corso oppure – Ricezione dei dati in corso

Verde – Collegamento avvenuto e atti-

Giallo – Collegamento interrotto – Posizionare il modulo trasmet- titore più in prossimità del mo- dulo ricevitore – Attivare il riconoscimento delle vibrazioni o premere il tasto di accensione/spegnimento(7) GCT 30-42: indicato- re di stato a LED (in- terfaccia di coman- do) (6) Significato/causa Soluzione Blu – Realizzazione del collegamento in corso oppure – Trasferimento dati in corso

Verde – Avvenuto collegamento – Carica della pila a bottone suf- ficiente

Giallo – Pila a bottone quasi scarica Sostituire immediatamente la pila a bottone Rosso – Collegamento non realizzato oppure – Pila a bottone scarica – Tentare nuovamente il collega- mento oppure – Sostituzione della pila a botto-
