ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ STS 325 R Fein

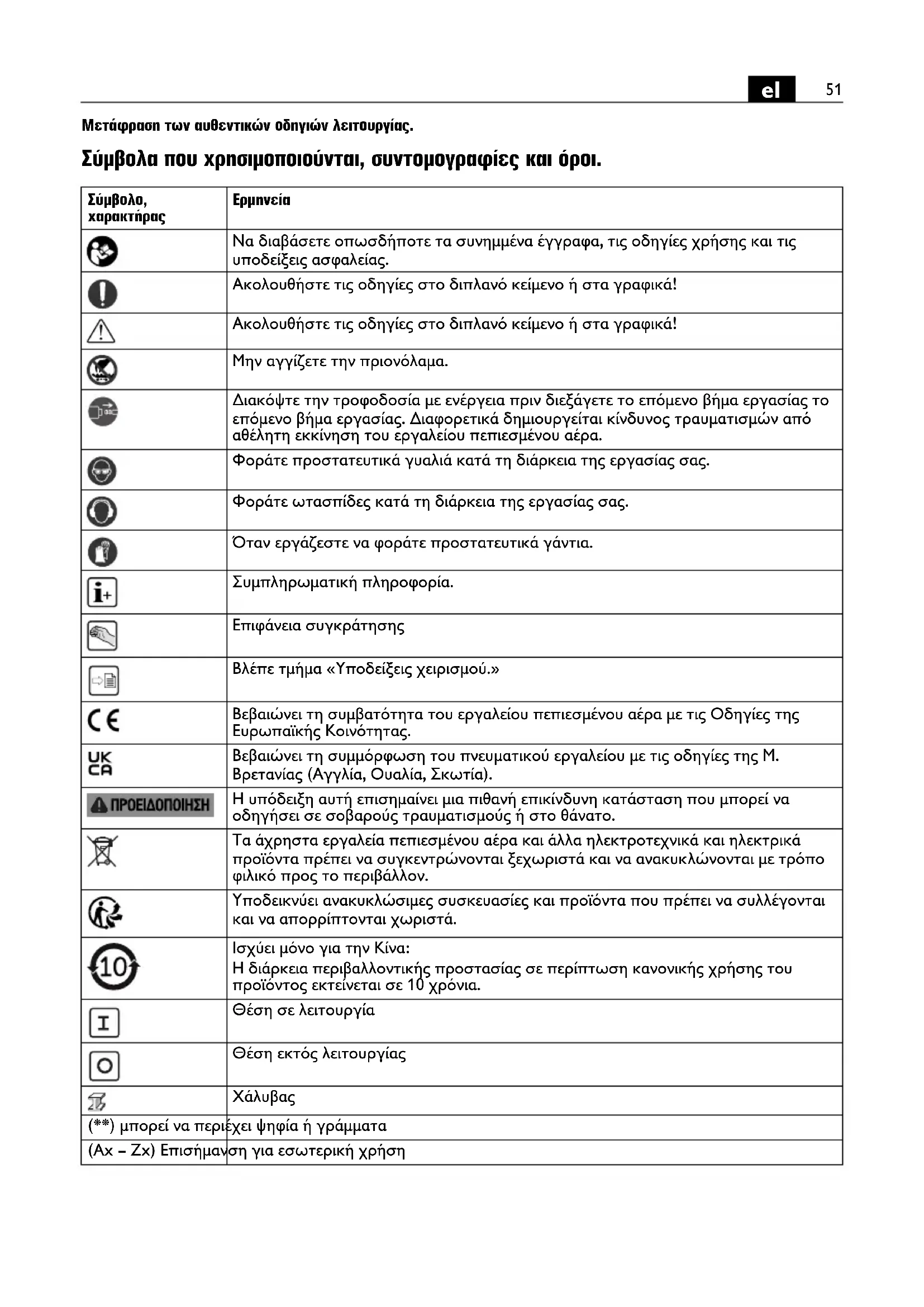

Μετάφραση των αυθεντικών οδηγιών λειτουργίας. Σύμβολα που χρησιμοποιούνται, συντομογραφίες και όροι.

Να διαβάσετε οπωσδήποτε τα συνημμένα έγγραφα, τις οδηγίες χρήσης και τις υποδείξεις ασφαλείας. Ακολουθήστε τις οδηγίες στο διπλανό κείμενο ή στα γραφικά! Ακολουθήστε τις οδηγίες στο διπλανό κείμενο ή στα γραφικά! Μην αγγίζετε την πριονόλαμα. Διακόψτε την τροφοδοσία με ενέργεια πριν διεξάγετε το επόμενο βήμα εργασίας το επόμενο βήμα εργασίας. Διαφορετικά δημιουργείται κίνδυνος τραυματισμών από αθέλητη εκκίνηση του εργαλείου πεπιεσμένου αέρα. Φοράτε προστατευτικά γυαλιά κατά τη διάρκεια της εργασίας σας. Φοράτε ωτασπίδες κατά τη διάρκεια της εργασίας σας. Όταν εργάζεστε να φοράτε προστατευτικά γάντια. Συμπληρωματική πληροφορία. Επιφάνεια συγκράτησης Βλέπε τμήμα «Υποδείξεις χειρισμού.» Βεβαιώνει τη συμβατότητα του εργαλείου πεπιεσμένου αέρα με τις Οδηγίες της Ευρωπαϊκής Κοινότητας. Βεβαιώνει τη συμμόρφωση του πνευματικού εργαλείου με τις οδηγίες της Μ. Βρετανίας (Αγγλία, Ουαλία, Σκωτία). Η υπόδειξη αυτή επισημαίνει μια πιθανή επικίνδυνη κατάσταση που μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς ή στο θάνατο. Τα άχρηστα εργαλεία πεπιεσμένου αέρα και άλλα ηλεκτροτεχνικά και ηλεκτρικά προϊόντα πρέπει να συγκεντρώνονται ξεχωριστά και να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον. Υποδεικνύει ανακυκλώσιμες συσκευασίες και προϊόντα που πρέπει να συλλέγονται και να απορρίπτονται χωριστά. Ισχύει μόνο για την Κίνα: Η διάρκεια περιβαλλοντικής προστασίας σε περίπτωση κανονικής χρήσης του προϊόντος εκτείνεται σε 10 χρόνια. Θέση σε λειτουργία Θέση εκτός λειτουργίας

(**) μπορεί να περιέχει ψηφία ή γράμματα (Ax – Zx) Επισήμανση για εσωτερική χρήση52

Για την ασφάλειά σας. Διαβάστε όλες τις υποδείξεις ασφαλείας και τις οδηγίες. Αμέλειες κατά την τήρηση των προειδοποιητικών υποδείξεων και οδηγιών μπορεί να προκαλέσουν ηλεκτροπληξία, πυρκαγιά ή/και σοβαρούς τραυματισμούς. Φυλάξτε όλες τις προειδοποιητικές υποδείξεις και οδηγίες για κάθε μελλοντική χρήση. Μην χρησιμοποιήσετε αυτό το εργαλείο πεπιεσμένου αέρα πριν διαβάσετε προσεκτικά και εννοήσετε τελείως αυτές τις οδηγίες χρήσης. Διαφυλάξτε τα αναφερόμενα έγγραφα για ενδεχόμενες μελλοντικές χρήσεις και επισυνάψτε τα στο εργαλείο πεπιεσμένου αέρα πριν το παραδώσετε πρόσωπο ή το πουλήσετε. Να τηρείτε επίσης και τις σχετικές εθνικές διατάξεις για την προστασία της εργασίας. Προβλεπόμενη χρήση. Η πνευματική σέγα σωλήνων STS325R (**) προορίζεται για το πριόνισμα στρογγυλών και διαφορετικά μορφοποιημένων τεμαχίων από μέταλλο και πλαστικό για βιομηχανική χρήση με τα εγκεκριμένα για το προϊόν από την FEIN εργαλεία εισαγωγής και εξαρτήματα (βλέπε www.fein.com) χωρίς παροχή νερού σε προστατευμένο από τις καιρικές συνθήκες περιβάλλον. Η φορητή σέγα σωλήνων δεν πρέπει να χρησιμοποιείται ως εργαλείο χειρός. Χρησιμοποιείτε πάντα συσκευή σύσφιξης. Ο χειρισμός του μηχανήματος επιτρέπεται μόνο από εξειδικευμένο προσωπικό ή από άτομα που έχουν εκπαιδευτεί. Πρόβλεψη εσφαλμένης χρήσης. Προκειμένου να είναι δυνατή η ασφαλής λειτουργία του ηλεκτρικού εργαλείου και να αποκλειστεί η εσφαλμένη χρήση, απαγορεύονται τα ακόλουθα: – αυθαίρετες τροποποιήσεις – χρήση για μην προβλεπόμενο σκοπό – αγνόηση των οδηγιών χρήσης – η αυτοματοποιημένη βιομηχανική συνεχής

– η υπέρβαση της χρήσης σύμφωνα με τους τοπικούς κανονισμούς επαγγελματικής

Υποδείξεις ασφαλείας. Θέση εργασίας Να διατηρείτε την περιοχή που εργάζεστε καθαρή και τακτοποιημένη. Αταξία και μη φωτισμένες περιοχές εργασίας μπορεί να προκαλέσουν ατυχήματα. Αφαιρείτε αμέσως το λάδι που έχει χυθεί και το απορρίπτετε σύμφωνα με τις οδηγίες του κατασκευαστή (βλέπε φύλλο δεδομένων). Μην εργάζεστε με το εργαλείο πεπιεσμένου αέρα σε χώρους στους οποίους υπάρχει κίνδυνος έκρηξης ή υπάρχουν εύφλεκτε υγρά, αέρια ή σκόνες. Τα εργαλεία πεπιεσμένου αέρα παράγουν σπινθηρισμό ο οποίος μπορεί να αναφλέξει τη σκόνη ή τις αναθυμιάσεις. Χαρακτήρας Διεθνής μονάδα Ερμηνεία

, rpm, r/min Αριθ. εμβολισμών χωρίς φορτίο

max bar Μέγιστη πίεση

/min Όγκος αέρα mm Μήκος εμβολισμού M... mm Mέτρο, μετρικό σπείρωμα Ø mm Διατομή ενός στρογγυλού εξαρτήματος mm Άνοιγμα σωλήνα mm Μέγιστη εξωτική διάμετρος για σωλήνες/με επιμήκυνση της

mm Μέγιστες διαστάσεις του τεμαχίου kg Βάρος σύμφωνα με EPTA-Procedure 01

dB(A) Στάθμη ακουστικής πίεσης

dB(A) Στάθμη ακουστικής ισχύος

pCpeak dB Ύψιστη στάθμη ακουστικής πίεσης K...

Τιμή εκπομπής κραδασμών (άθροισμα ανυσμάτων τριών κατευθύνσεων) h,D m/s

μέση τιμή κραδασμών για κοπή m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Θεμελιώδεις και παράγωγες μονάδες από το Διεθνές Σύστημα Μονάδων SI.53

Όταν εργάζεστε με το εργαλείο πεπιεσμένου αέρα να κρατάτε τυχόν παρευρισκόμενα παιδιά και άλλα άτομα μακριά απ’ αυτό. Όταν αποσπαστεί η προσοχή σας μπορεί να χάσετε τον έλεγχο του εργαλείου πεπιεσμένου αέρα. Ασφάλεια κατά την εργασία με πεπιεσμένο αέρα Να ελέγχετε τακτικά την τροφοδοσία με πεπιεσμένο αέρα. Να προστατεύετε το σωλήνα από τσακίσματα, στενώσεις, υπερβολικές θερμοκρασίες και κοφτερές ακμές. Να σφίγγετε καλά τα περιλαίμια των σωλήνων. Να δίνετε αμέσως για επισκευή τους χαλασμένους σωλήνες και τους συνδέσμους. Όταν η τροφοδοσία είναι ελαττωματική μπορεί να προκαλέσει την ανεξέλεγκτη ισχυρή ανάδευση του σωλήνα πεπιεσμένου αέρα και να οδηγήσει έτσι σε τραυματισμούς. Στροβιλιζόμενη σκόνη ή στροβιλιζόμενα γρέζια μπορεί να τραυματίσουν σοβαρά τα μάτια. Ασφάλεια προσώπων Να είστε πάντοτε προσεκτικοί/ές, να ενεργείτε με περίσκεψη και να χειρίζεστε το εργαλείο πεπιεσμένου αέρα με σύνεση. Μην χρησιμοποιήσετε το εργαλείο πεπιεσμένου αέρα όταν είστε κουρασμένος/νη, ή όταν βρίσκεστε υπό την επήρεια ναρκωτικών, αλκοόλης ή φαρμάκων. Μια στιγμή απροσεξίας όταν χειρίζεστε το εργαλείο πεπιεσμένου αέρα μπορεί να γίνει αιτία σοβαρών τραυματισμών. Να φοράτε έναν κατάλληλο για σας προσωπικό εξοπλισμό και πάντοτε προστατευτικά γυαλιά. Όταν φοράτε έναν προσωπικό εξοπλισμό, όπως αναπνευστική μάσκα, αντιολισθητικά υποδήματα ασφαλείας, προστατευτικό κράνος ή ωτασπίδες, ανάλογα με το είδος και τη χρήση του εργαλείου πεπιεσμένου αέρα εργασίας, μειώνεται ο κίνδυνος τραυματισμών. Να αποφεύγετε την αθέλητη εκκίνηση. Να βεβαιώνεστε ότι ο διακόπτης βρίσκεται στη θέση «ΟFF» πριν συνδέσετε το εργαλείο πεπιεσμένου αέρα στο δίκτυο τροφοδοσίας με πεπιεσμένο αέρα. Όταν μεταφέρετε το εργαλείο πεπιεσμένου αέρα έχοντας το δάκτυλό σας στο διακόπτη ή όταν το εργαλείο πεπιεσμένου αέρα είναι ενεργοποιημένο μπορεί να προκληθούν ατυχήματα όταν το συνδέσετε στη τροφοδοσία αέρα. Απομακρύνετε όλα τα εργαλεία ρύθμισης ή το γερμανικό κλειδί πριν θέσετε σε λειτουργία το εργαλείο πεπιεσμένου αέρα. Ένα εργαλείο ρύθμισης ή ένα κλειδί που βρίσκεται σε ένα περιστρεφόμενο εξάρτημα του εργαλείου πεπιεσμένου αέρα μπορεί να προκαλέσει τραυματισμούς. Μην υπερεκτιμάτε τον εαυτό σας. Να παίρνετε πάντοτε μια ασφαλή στάση και να διατηρείτε ανά πάσα στιγμή την ισορροπία σας. Έτσι μπορείτε να ελέγξετε καλύτερα το εργαλείο πεπιεσμένου αέρα όταν εμφανιστούν αναπάντεχες καταστάσεις. Εάν αισθανθείτε μυρμήγκιασμα, μούδιασμα ή πόνο κατά την εργασία, ενημερώστε τον προϊστάμενό σας και συμβουλευτείτε έναν γιατρό. Να φοράτε κατάλληλη ενδυμασία. Μην φοράτε φαρδιά ρούχα ή κοσμήματα. Να κρατάτε τα μαλλιά σας, τα ρούχα σας και τα γάντια σας μακριά από κινούμενα εξαρτήματα. Χαλαρά ρούχα, κοσμήματα ή μακριά μαλλιά μπορεί να εμπλακούν στα κινούμενα εξαρτήματα. Όταν υπάρχει η δυνατότητα συναρμολόγησης διατάξεων αναρρόφησης και συλλογής σκόνης να βεβαιώνεστε ότι αυτές είναι συνδεδεμένες καθώς και ότι λειτουργούν σωστά. Η χρήση των διατάξεων αυτών μειώνει τους κινδύνους που προέρχονται από τη σκόνη. Επιμελής χειρισμός και χρήση των εργαλείων πεπιεσμένου αέρα Μην υπερβαίνετε τη μέγιστη πίεση αέρα που αναγράφεται στο εργαλείο. Μην παραφορτώνετε το εργαλείο πεπιεσμένου αέρα. Να χρησιμοποιείτε πάντοτε το κατάλληλο για την εκάστοτε εργασία εργαλείο. Με το κατάλληλο εργαλείο πεπιεσμένου αέρα εργάζεστε καλύτερα και ασφαλέστερα εντός της προβλεπόμενης περιοχής

Μην χρησιμοποιήσετε ένα εργαλείο πεπιεσμένου αέρα όταν ο διακόπτης του είναι χαλασμένος. Ένα εργαλείο πεπιεσμένου αέρα που δεν μπορεί να ελεγχθεί με το διακόπτη είναι επικίνδυνο και πρέπει να επισκευαστεί. Το πνευματικό εργαλείο είναι αρχικά λιπασμένο. Κατά την αρχική εκκίνηση, ενδέχεται να διαφύγει πλεόνασμα λαδιού και να προσβάλει τον χειριστή. Να διακόπτετε πάντοτε την τροφοδοσία αέρα πριν διεξάγετε στο εργαλείο πεπιεσμένου κάποια εργασία ρύθμισης, όταν πρόκειται να αλλάξετε εξαρτήματα ή να μην το χρησιμοποιήσετε για πολύ καιρό. Αυτό το προληπτικό μέτρο εμποδίζει την αθέλητη εκκίνηση του εργαλείου πεπιεσμένου αέρα. Να αποθηκεύετε τα εργαλεία πεπιεσμένου αέρα που δεν χρησιμοποιείτε σε χώρους απρόσιτους σε παιδιά. Μην επιτρέψετε σε πρόσωπα που δεν είναι εξοικειωμένα με το εργαλείο πεπιεσμένου αέρα ή δεν έχουν διαβάσει τις παρούσες οδηγίες να το χρησιμοποιήσουν. Τα εργαλεία πεπιεσμένου αέρα είναι επικίνδυνα όταν χρησιμοποιούνται από άπειρα πρόσωπα. Να περιποιείστε επιμελώς τα εργαλεία πεπιεσμένου αέρα. Να βεβαιώνεστε ότι όλα τα κινούμενα εξαρτήματα της συσκευής λειτουργούν άριστα και δεν σφηνώνουν καθώς και ότι δεν έχουν σπάσει ή χαλάσει κάποια εξαρτήματα, ώστε έτσι να επηρεάζεται αρνητικά η λειτουργία του εργαλείου πεπιεσμένου αέρα. Να δίνετε τα χαλασμένα εξαρτήματα για επισκευή πριν χρησιμοποιήσετε το εργαλείο πεπιεσμένου αέρα. Η ελλιπής συντήρηση των εργαλείων πεπιεσμένου αέρα αποτελεί αιτία πολλών ατυχημάτων. Να διατηρείτε τα κοπτικά εργαλεία κοφτερά και καθαρά. Επιμελώς συντηρημένα κοπτικά εργαλεία με κοφτερές ακμές σφηνώνουν δυσκολότερα και ελέγχονται ευκολότερα. Ελέγχετε τη λεπίδα του πριονιού για ζημιές πριν ξεκινήσετε την εργασία. Χρησιμοποιείτε μόνο άψογες πριονολεπίδες.54

Εάν η λεπίδα του πριονιού μπλοκάρει, απενεργοποιήστε το εργαλείο και κρατήστε το ακίνητο. Προσδιορίστε και αποκαταστήστε την αιτία της εμπλοκής της λεπίδας του πριονιού. Χρησιμοποιήστε σφήνα Να χρησιμοποιείτε το εργαλείο πεπιεσμένου αέρα, τα εξαρτήματα, τα εργαλεία κτλ. σύμφωνα με τις παρούσες οδηγίες. Συμπληρωματικά να λαμβάνετε υπόψη σας και τις εκάστοτε συνθήκες εργασίας και την υπό εκτέλεση εργασία. Η χρήση των εργαλείων πεπιεσμένου αέρα για εργασίες διαφορετικές από εκείνες που αυτά προορίζονται μπορεί να έχει επικίνδυνες συνέπειες. Χρησιμοποιήστε την πρόσθετη λαβή που συνοδεύει το εργαλείο πεπιεσμένου αέρα. Η απώλεια του ελέγχου του εργαλείου πεπιεσμένου αέρα μπορεί να προκαλέσει τραυματισμούς. Να κρατάτε το εργαλείο πεπιεσμένου αέρα γερά και με τα δυο σας χέρια και να παίρνετε πάντοτε μια ασφαλή στάση. Το εργαλείο πεπιεσμένου αέρα οδηγείται ασφαλέστερα όταν οδηγείται και με τα δυο χέρια. Μην κατεργάζεστε αμιαντούχα υλικά. Το αμίαντο θεωρείται ως καρκινογόνο. Βεβαιωθείτε ότι η λεπίδα πριονιού είναι καλά στερεωμένη. Να κρατάτε τα χέρια σας μακριά από την πριονόλαμα. Να μην βάζετε τα χέρια σας μπροστά ή κάτω από την πριονόλαμα. Μπορεί να τραυματιστείτε όταν έρθετε σε επαφή με την πριονόλαμα. Η πριονόλαμα μπορεί να θερμανθεί υπερβολικά κατά την κοπή. Να ακουμπάτε το εργαλείο πεπιεσμένου αέρα στο υπό κατεργασία τεμάχιο μόνο όταν αυτό βρίσκεται σε λειτουργία. Κίνδυνος κλοτσήματος ή απώλειας του ελέγχου του εργαλείου πεπιεσμένου αέρα. Απαγορεύεται το πριτσίνωμα ή το βίδωμα πινακίδων ή άλλων σημάτων στο εργαλείο πεπιεσμένου αέρα. Προτείνεται η χρήση αυτοκόλλητων πινακίδων. Μην χρησιμοποιήσετε εξαρτήματα που δεν έχουν εξελιχθεί ειδικά γι’ αυτό το εργαλείο πεπιεσμένου αέρα ή δεν έχουν εγκριθεί από τον κατασκευαστή. Η ασφαλής εργασία δεν εξασφαλίζεται μόνο και μόνο επειδή το εξάρτημα ταιριάζει στο εργαλείο πεπιεσμένου αέρα.. Να δίνετε προσοχή σε η τυχόν μη ορατές ηλεκτρικές γραμμές και σε μη ορατούς σωλήνες αερίου (γκαζιού) και νερού. Πριν αρχίσετε την εργασία σας να ελέγχετε την περιοχή που πρόκειται να εργαστείτε, π. χ. με έναν ανιχνευτή μετάλλων. Service Να δίνετε το εργαλείο πεπιεσμένου αέρα για επισκευή μόνο σε κατάλληλα εκπαιδευμένο προσωπικό και πάντοτε με γνήσια ανταλλακτικά. Έτσι εξασφαλίζεται η διατήρηση της ασφάλειας του εργαλείου πεπιεσμένου αέρα. Ειδικές υποδείξεις ασφαλείας. Να κρατάτε τη συσκευή μακριά από τις μονωμένες επιφάνειες πιασίματος όταν διεξάγετε εργασίες στις οποίες υπάρχει κίνδυνος το εργαλείο να έρθει σε επαφή με μη ορατούς ηλεκτροφόρους αγωγούς. Η επαφή με έναν ηλεκτροφόρο αγωγό μπορεί να θέσει τα μεταλλικά μέρη της συσκευής επίσης υπό τάση και να οδηγήσει έτσι ηλεκτροπληξία. Ποτέ μην μεταφέρετε το πνευματικό εργαλείο κρατώντας το από τον εύκαμπτο σωλήνα. Ασφαλίζετε το υπό κατεργασία τεμάχιο. Ένα υπό κατεργασία τεμάχιο που στερεώνεται με τη βοήθεια μιας διάταξης σύσφιξης είναι στερεωμένο με μεγαλύτερη ασφάλεια από ένα που συγκρατείται με

Να φοράτε πάντοτε τη δική σας, ατομική προστατευτική ενδυμασία. Να χρησιμοποιείτε επίσης, ανάλογα με την εκάστοτε εργασία που εκτελείτε, προστατευτικές μάσκες, προστατευτικές διατάξεις ματιών ή προστατευτικά γυαλιά. Αν χρειαστεί, φορέστε και μάσκα προστασίας από σκόνη, ωτασπίδες, προστατευτικά γάντια ή μια ειδική προστατευτική ποδιά, που θα σας προστατεύει από τυχόν εκσφενδονιζόμενα λειαντικά σωματίδια ή θραύσματα υλικού. Τα μάτια πρέπει να προστατεύονται από τυχόν αιωρούμενα σωματίδια που μπορεί να δημιουργηθούν κατά την εκτέλεση των διάφορων εργασιών. Οι αναπνευστικές και οι προστατευτικές μάσκες πρέπει να φιλτράρουν τον αέρα και να συγκρατούν τη σκόνη που δημιουργείται κατά την εργασία. Σε περίπτωση που θα εκτεθείτε για πολύ χρόνο σε ισχυρό θόρυβο μπορεί να απωλέσετε την ακοή σας. Αντικαθιστάτε τις ετικέτες και τις προειδοποιήσεις στο πνευματικό εργαλείο όταν παλιώνουν και φθείρονται. Μην κατευθύνετε το εργαλείο επάνω στον εαυτό σας ή επάνω σε άλλα άτομα ή ζώα. Κίνδυνος τραυματισμών από κοφτερά ή καυτά εργαλεία. Αντιμετώπιση επικίνδυνων σκονών Όταν μ’ αυτό το εργαλείο διεξάγετε εργασίες αφαίρεσης υλικού δημιουργούνται σκόνες οι οποίες μπορεί να είναι επικίνδυνες. Η επαφή ή η εισπνοή ορισμένων ειδών σκόνης, π. χ. σκόνης από αμίαντο και από αμιαντούχα υλικά, από μολυβδούχες μπογιές, μέταλλα, ορισμένα είδη ξύλου, ορυκτά υλικά, καθώς και ή επαφή ή η εισπνοή σωματιδίων πυριτικού άλατος, πετρωδών υλικών, ξυλοπροστατευτικών και Antifouling πλοίων μπορεί να προκαλέσει σε ορισμένα άτομα αλλεργικές αντιδράσεις ή/και ασθένειες των αναπνευστικών οδών, καρκίνο και βλάβες της γεννητικότητας. Ο κίνδυνος από την εισπνοή σκόνης εξαρτάται από την έκθεση σ’ αυτήν. Να χρησιμοποιείτε αναρρόφηση σκόνης κατάλληλη για το εκάστοτε υπό κατεργασία υλικό, να φοράτε προσωπικό προστατευτικό εξοπλισμό και να φροντίζετε να αερίζεται καλά ο χώρος στον οποίο εργάζεστε. Η κατεργασία αμιαντούχων υλικών πρέπει να ανατίθεται σε κατάλληλα εκπαιδευμένο προσωπικό.55

Η σκόνη από ξύλα και ελαφρά μέταλλα, καυτά μίγματα από λειαντική σκόνη και χημικά υλικά μπορεί, υπό δυσμενείς συνθήκες, να αυτοαναφλεχθούν και να προκαλέσει έκρηξη. Να αποφεύγετε η δημιουργία σπινθηρισμού με κατεύθυνση προς το δοχείο σκόνης καθώς και την υπερθέρμανση του εργαλείου πεπιεσμένου αέρα και του λειαντικού υλικού, να αδειάζετε τακτικά το δοχείο σκόνης, να τηρείτε τις υποδείξεις κατεργασίας καθώς και τις διατάξεις που ισχύουν στη χώρα σας για τα υπό κατεργασία υλικά. Θέση σε λειτουργία. Εκτελείτε τα παρακάτω βήματα πριν από κάθε χρήση του προϊόντος: – Ελέγχετε την καλή κατάσταση και τη λειτουργικότητα του προϊόντος. – Ελέγχετε το εργαλείο εισαγωγής για σταθερή

Σύνδεση στην τροφοδοσία με πεπιεσμένο αέρα. Για να εξασφαλίσετε την ομαλή λειτουργία του εργαλείου πεπιεσμένου αέρα χρησιμοποιήστε μια μονάδα συντήρησης αποτελούμενη από διαχωριστή νερού, ψεκαστήρα λαδιού και ρυθμιστή πεπιεσμένου αέρα. Να βεβαιώνεστε ότι η πίεση στο δίκτυο πεπιεσμένου αέρα ταυτίζεται με την πίεση που αναγράφεται στην πινακίδα του εργαλείου πεπιεσμένου αέρα. – Να ξεφυσάτε το σωλήνα πριν τον συνδέσετε. Χρησιμοποιείτε πάντοτε πείρους ασφάλισης και καλώδια ασφαλείας σωλήνων όταν χρησιμοποιείτε περιστρεφόμενους συνδέσμους γενικής χρήσης (συνδέσμους με νύχι). Ο σωλήνας πρέπει να έχει διάμετρο τουλάχιστο 13 mm. Το άνοιγμα της βαλβίδας και του ρακόρ πρέπει να έχει διάμετρο τουλάχιστον 8 mm. Πριν αρχίσετε την εργασία σας να βεβαιώνεστε πάντοτε ότι το ενσωματωμένο στη λαβή λαδωτήρι είναι γεμάτο. Προϋπόθεση για την άριστη λειτουργία του λαδωτηριού .είναι η σωστή ρύθμισή του επαρκή εφεδρεία λαδιού Εξωτερικά λαδωτήρια πρέπει να έχουν σωλήνα μικρότερο από 5 m επειδή διαφορετικά το λάδι παραμένει μέσα στο σωλήνα και δεν καταλήγει στη

Γεμίστε το δοχείο λαδιού όσο χρειάζεται με το ειδικό λάδι κινητήρα FEIN 3 21 32 045 00 0 (υδραυλικό λάδι υψηλής ποιότητας, κατηγορία: HLP/ISO-VG46). Μην χρησιμοποιείτε λάδια κινητήρα αυτοκινήτου, καθώς αυτά δεν είναι κατάλληλα για πνευματικά εργαλεία. Τιμές εκπομπών κραδασμών και θορύβου Οι τιμές εκπομπής κραδασμών και θορύβου που αναφέρονται στις παρούσες οδηγίες έχουν μετρηθεί σύμφωνα με μια μέθοδο μέτρησης που έχει τυποποιηθεί στο πρότυπο EN 62841 και μπορούν να χρησιμοποιηθούν για τη σύγκριση πνευματικών εργαλείων μεταξύ τους. Είναι επίσης κατάλληλα για προκαταρκτική αξιολόγηση της έκθεσης σε κραδασμούς και θόρυβο. Οι αναφερόμενες τιμές εκπομπών κραδασμών και θορύβου αντιπροσωπεύουν τις κύριες εφαρμογές του ηλεκτρικού εργαλείου. Ωστόσο, εάν το πνευματικό εργαλείο χρησιμοποιείται για άλλες εφαρμογές, με διαφορετικά εργαλεία εισαγωγής ή ανεπαρκή συντήρηση, οι συνολικές τιμές εκπομπών κραδασμών και θορύβου ενδέχεται να αποκλίνουν. Αυτό μπορεί να αυξήσει σημαντικά την έκθεση σε κραδασμούς και θόρυβο καθ' όλη τη διάρκεια της περιόδου εργασίας. Για την ακριβή εκτίμηση της έκθεσης σε κραδασμούς και θόρυβο, θα πρέπει επίσης να λαμβάνονται υπόψη οι χρόνοι κατά τους οποίους το μηχάνημα είναι απενεργοποιημένο ή λειτουργεί αλλά δεν χρησιμοποιείται στην πραγματικότητα. Αυτό μπορεί να μειώσει σημαντικά την έκθεση σε κραδασμούς και θόρυβο καθ' όλη τη διάρκεια της περιόδου εργασίας. Καθιερώστε πρόσθετα μέτρα ασφαλείας για την προστασία του χειριστή από τις επιπτώσεις των κραδασμών και του θορύβου, όπως για παράδειγμα: Συντήρηση των πνευματικών εργαλείων και των εργαλείων εισαγωγής, διατήρηση των χεριών ζεστά, οργάνωση των διαδικασιών εργασίας. Υποδείξεις χειρισμού. Να οδηγείτε το εργαλείο πεπιεσμένου αέρα στο υπό κατεργασία τεμάχιο μόνο όταν αυτό βρίσκεται σε λειτουργία. Να οδηγείτε το εργαλείο πεπιεσμένου αέρα ομοιόμορφα εφαρμόζοντας ελαφριά πίεση προς τη φορά κοπής. Πολύ ισχυρή προώθηση μειώνει τη διάρκεια της ωφέλιμης χρήσης των εργαλείων. Κρατάτε το πνευματικό εργαλείο καθ' όλη τη διάρκεια του πριονίσματος από τη λαβή. Απενεργοποιείτε το πνευματικό εργαλείο αμέσως μετά το πριόνισμα. Για να αυξηθεί η διάρκεια της ζωής της πριονόλαμας όταν κόβετε μέταλλα, προτείνουμε να χρησιμοποιείτε και ένα μέσο λίπανσης: – για κοπές σε ατσαλολαμαρίνα: λάδι κοπής, – για κοπές σε αλουμίνιο: πετρέλαιο. Εναλλακτικά μπορείτε να αλείψετε τη γραμμή κοπής με μια πάστα κοπής. Κλείστε τη σφαιρική βαλβίδα πριν ανοίξετε τις συνδέσεις του σωλήνα και ακολούθως θέστε σε λειτουργία το εργαλείο πεπιεσμένου αέρα. Λύστε τις συνδέσεις μόνο όταν θα έχει διαφύγει τελείως ο πεπιεσμένος αέρας.56

Χρησιμοποιείτε τις συνιστώμενες διατάξεις σύσφιξης και τους οδηγούς. Τοποθετήστε τις διατάξεις σύσφιξης όσο το δυνατόν στην απεικονιζόμενη θέση (βλ. σελίδα 7). Διάταξη σύσφιξης 9 07 02 001 00 1 Για σωλήνες και στρογγυλά υλικά με μέγιστη διάμετρο 159 mm. – Τοποθετήστε την αλυσίδα σύσφιξης γύρω από το υπό κατεργασία τεμάχιο και αγκιστρώστε τους γάντζους στην αλυσίδα. – Τεντώστε την αλυσίδα με τη βοήθεια της λαβής. – Τοποθετήστε το πριόνι στο μπουλόνι στήριξης. – Ασφαλίστε το πριόνι με το μπουλόνι ασφάλισης. Διάταξη σύσφιξης 9 07 02 004 00 6 Για σωλήνες και στρογγυλά υλικά με διάμετρο 100 … 325 mm. Χρησιμοποιούνται μόνο για λεπίδες πριονιού με μήκος 500 mm ή 600 mm και πάχος 2mm. – Τοποθετήστε την αλυσίδα σύσφιξης γύρω από το υπό κατεργασία τεμάχιο και αγκιστρώστε τους γάντζους στην αλυσίδα. – Τεντώστε την αλυσίδα με το παξιμάδι σύσφιξης. – Τοποθετήστε το πριόνι στο μπουλόνι στήριξης. – Ασφαλίστε το πριόνι με το μπουλόνι ασφάλισης. Με την επιμήκυνση της αλυσίδας σύσφιξης είναι δυνατή και η επεξεργασία τεμαχίων με μέγιστη διάμετρο 440 mm (απαιτείται αλυσίδα 3 02 31 003 00 3 και μπουλόνι 3 02 16 130 00 4 ). Οδηγός λεπίδας πριονιού 9 06 06 002 00 9 Για σωλήνες και στρογγυλά υλικά με μέγιστη διάμετρο έως 325 mm. Χρησιμοποιούνται μόνο για λεπίδες πριονιού με μήκος 530 mm και πάχος 1,6 mm. – Αφαιρέστε την πρόσθετη λαβή από το πριόνι. – Στερεώστε τον οδηγό της λεπίδας πριονιού στην οπή που βρίσκεται στην κεφαλή του γραναζιού του πριονιού. – Η ακριβής ρύθμιση της λεπίδας πριονιού πραγματοποιείται με τα δύο έκκεντρα παξιμάδια. – Αγκιστρώστε το ελατήριο προέντασης στις οπές της κεφαλής του γραναζιού. Διάταξη σύσφιξης 9 07 02 003 00 8 Για προφίλ με μέγιστο πλάτος 310 mm και μέγιστο ύψος 550 mm. Ο σχεδιασμός αντιστοιχεί σε μια παράλληλη μέγγενη Οι σιαγόνες σύσφιξης και η κεφαλή σύσφιξης είναι ρυθμιζόμενες. – Ρυθμίστε τη σιαγόνα σύσφιξης στο επιθυμητό εύρος σύσφιξης. – Τοποθετήστε τη διάταξη σύσφιξης στο κατεργαζόμενο τεμάχιο. – Κλείστε τις σιαγόνες σύσφιξης με τη χειρολαβή. – Τοποθετήστε το πριόνι στο μπουλόνι στήριξης. – Ασφαλίστε το πριόνι με το μπουλόνι ασφάλισης. Διάταξη σύσφιξης και πρόωσης 9 07 02 005 00 0 Για σωλήνες και στρογγυλά υλικά με διάμετρο 80 … 400 mm. Λεπτομερείς πληροφορίες μπορείτε να βρείτε στις αντίστοιχες οδηγίες λειτουργίας. 3 41 00 898 06 8. Στήριγμα για εργασία με ελεύθερο χέρι

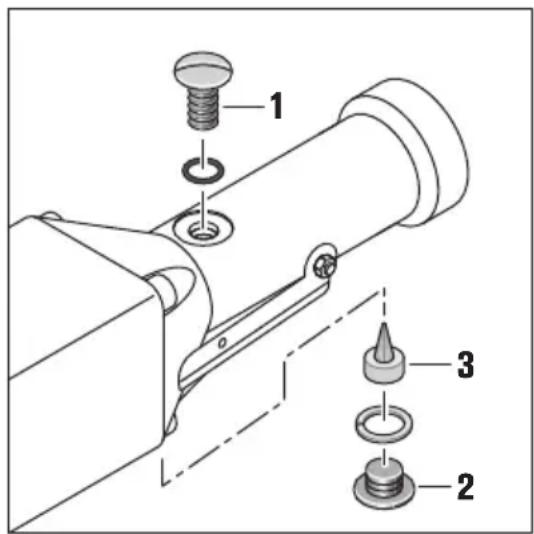

Για την κοπή διάφορων υλικών, π. χ. κυματοειδούς φύλλου, να χρησιμοποιείτε το στήριγμα για εργασία με ελεύθερο χέρι 3 27 14 062 02 3. Αποσυναρμολογήστε τη βοηθητική λαβή και στερεώστε το στήριγμα για εργασία με ελεύθερο χέρι στη ράβδο εμβολισμών μέσω της κεφαλής σύσφιξης και των δυο τρυπών συναρμολόγησης της βοηθητικής λαβής. Η πριονόλαμα περνάει μέσα από τα ανοίγματα. Συντήρηση και Service. Να εκτελείτε εβδομαδιαίως τα εξής βήματα: – Χύστε λίγο πετρέλαιο κατευθείαν στη είσοδο αέρα του εργαλείου πεπιεσμένου αέρα. – Θέστε το εργαλείο πεπιεσμένου αέρα σε λειτουργία για 10 έως 15 δευτερόλεπτα. Κατά τη διάρκεια του παραπάνω χρονικού διαστήματος το πετρέλαιο εκρέει από το εργαλείο πεπιεσμένου αέρα μαζί με τις συγκεντρωμένες

– Μετά απ’ αυτό το καθάρισμα βάλτε λίγο λάδι στην είσοδο αέρα. Αυτό συμβάλλει στη διατήρηση της απόδοσης του κινητήρα. Την περαιτέρω λίπανση αναλαμβάνει το λαδικό που βρίσκεται μέσα στη λαβή. Να συντηρείτε και να καθαρίζετε το εργαλείο πεπιεσμένου αέρα κάθε 300 ώρες εργασίας ή κάθε 6μήνες. Όταν χαλάσει ο σωλήνας του εργαλείου πεπιεσμένου αέρα πρέπει να αντικατασταθεί με έναν ειδικά προκατασκευασμένο σωλήνα που μπορείτε να προμηθευτείτε από την υπηρεσία Service της FEIN. Σωστή ρύθμιση λαδιού: Υπό πίεση λειτουργίας (6 bar) με ανοικτή τάπα πλήρωσης (1) το λάδι πρέπει να αναβλύζει. Ένα γέμισμα αρκεί για 8 ώρες περίπου. Μόλις αφαιρέσετε το βιδωτό πώμα (2) εμφανίζεται η βίδα ρύθμισης (3). Η ροή λαδιού περιορίζεται σφίγγοντας τη βίδα και αυξάνει όταν αυτή χαλαρώνεται.

Τις περισσότερες φορές αρκεί σφίξιμο ή, ανάλογα, χαλάρωμα της βίδας κατά ¼ έως ½. Μην καλύπτετε την τρύπα των Ø 2 mm. Ελέγξτε τη σωστή ρύθμιση του λαδωτηριού με τη βοήθεια ενός φύλλου χαρτιού: Κρατήστε ένα φύλλο άσπρου χαρτιού μπροστά στην έξοδο αέρα του μηχανήματος: το λεπτό στρώμα λαδιού που σχηματίζεται δεν πρέπει να αρχίσει να τρέχει. Στην ιστοσελίδα www.fein.com μπορείτε να κατεβάσετε τον επίκαιρο κατάλογο ανταλλακτικών. Αν χρειαστεί, μπορείτε να αντικαταστήσετε οι ίδιοι τα παρακάτω εξαρτήματα: Πρόσθετη λαβή, εξαρτήματα, σωλήνα

Η εγγύηση για το προϊόν ισχύει σύμφωνα με τις νομικές διατάξεις της χώρας στην οποία κυκλοφορεί. Εκτός αυτού η FEIN σας παρέχει και μια επί πλέον εγγύηση, ανάλογα με την εκάστοτε δήλωση κατασκευαστή της FEIN. Η συσκευασία αυτού του εργαλείου πεπιεσμένου αέρα μπορεί να περιέχει μόνο ένα μέρος από τα εξαρτήματα που αναφέρονται στο παρόν εγχειρίδιο οδηγιών χρήσης. Δήλωση συμμόρφωσης. Η δήλωση συμμόρφωσης CE ισχύει μόνο για τις χώρες της Ευρωπαϊκής Ένωσης και της ομάδας ΕΖΕΣ (Ευρωπαϊκή Ζώνη Ελεύθερων Συναλλαγών) και μόνο για προϊόντα που προορίζονται για την αγορά της ΕΕ ή της ΕΖΕΣ. Μετά τη διάθεση του προϊόντος στην αγορά της ΕΕ, το σήμα UKCA παύει να ισχύει. Η δήλωση UKCA ισχύει μόνο για την βρετανική αγορά (Αγγλία, Ουαλία και Σκωτία) και μόνο για προϊόντα που προορίζονται για τη βρετανική αγορά. Μετά τη διάθεση του προϊόντος στην βρετανική αγορά, το σήμα CE παύει να ισχύει. Προστασία του περιβάλλοντος,

Η συσκευασία, τα άχρηστα εργαλεία πεπιεσμένου αέρα και τα εξαρτήματα πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.

Χρησιμοποιείτε μόνο τα γνήσια εξαρτήματα της FEIN που προορίζονται για το προϊόν. Για τα εγκεκριμένα ανταλλακτικά του προϊόντος ανατρέξτε στη διεύθυνση www.fein.com.58
