| Produkttyp | Pneumatische Rohrsäge |
| Marke | Fein |
| Modell | STS 325 R |
| Antrieb | Druckluft (pneumatisch) |
| Maximaler Luftdruck | 6 bar |
| Max. Rohrdurchmesser (Standard) | 325 mm |
| Max. Rohrdurchmesser (mit Verlängerung) | 440 mm |
| Empfohlene Sägeblattlänge | 500 mm oder 600 mm (je nach Vorrichtung) |
| Sägeblattstärke | Bis zu 2 mm |
| Leerlaufhubzahl | Nicht angegeben |
| Luftverbrauch | Nicht angegeben |
| Gewicht | Nicht angegeben |
| Schalldruckpegel | Nicht angegeben |
| Vibrationspegel | Nicht angegeben |
| Zusatzhandgriff | Ja, im Lieferumfang enthalten |
| Empfohlene Spannvorrichtung | 9 07 02 001 00 1, 9 07 02 004 00 6, usw. |
| Empfohlenes Schmiermittel | FEIN Spezialöl 3 21 32 045 00 0 |
| Wartung | Alle 300 h oder 6 Monate |
| Garantie | Gemäß gesetzlicher Bestimmungen + FEIN Herstellergarantie |
| Bestimmungsgemäße Verwendung | Trockensägen von Metallen und Kunststoffen |
| Erforderliche Sicherheitsausrüstung | Augenschutz, Gehörschutz, Handschuhe, usw. |
Häufig gestellte Fragen - STS 325 R Fein
Benutzerfragen zu STS 325 R Fein
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Säge kostenlos im PDF-Format! Finden Sie Ihr Handbuch STS 325 R - Fein und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. STS 325 R von der Marke Fein.

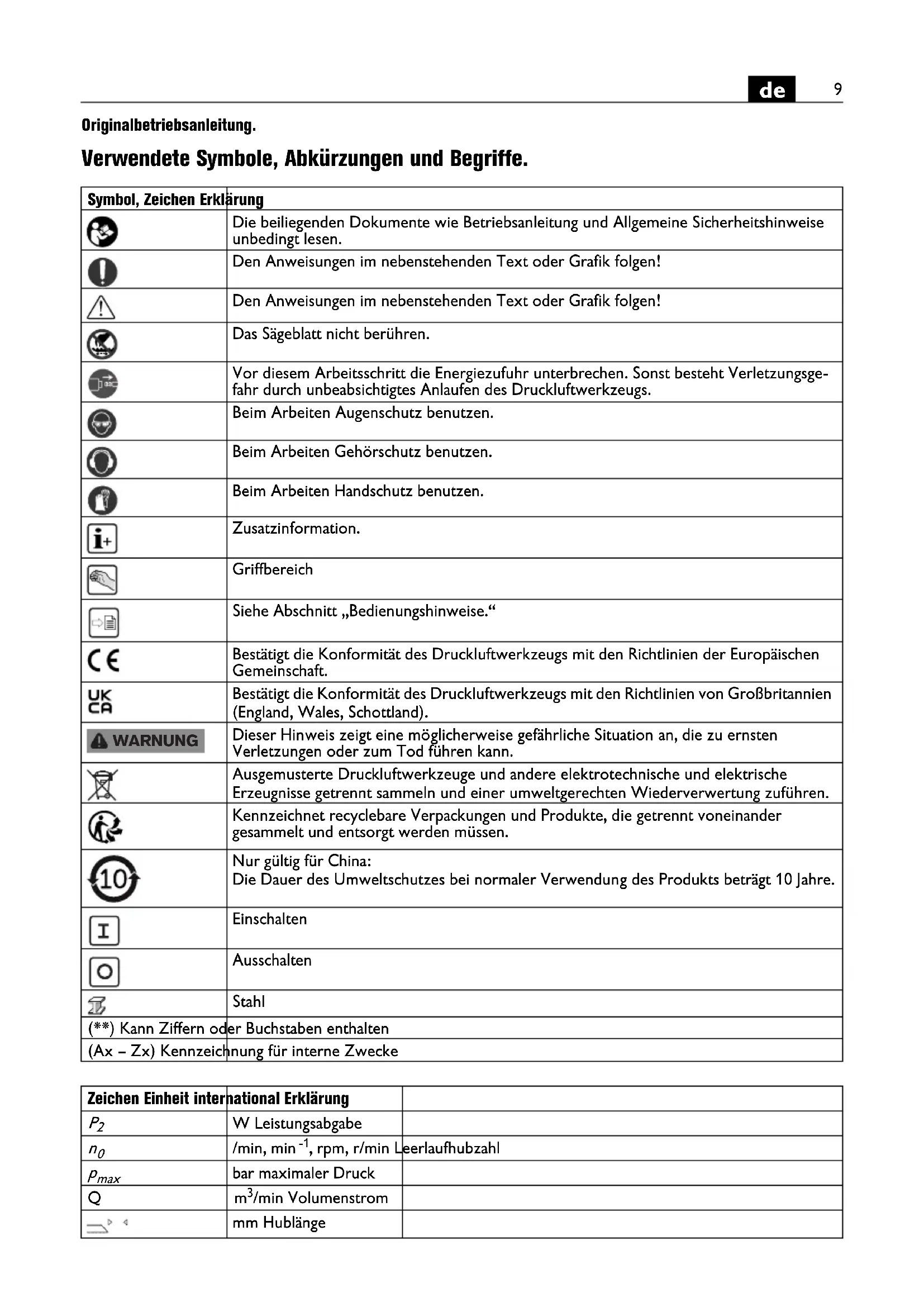

BEDIENUNGSANLEITUNG STS 325 R Fein
Originalbetriebsanleitung.
Verwendete Symbole, Abkürzungen und Begriffe.
| Symbol, Zeichen Erklärung | |
 | Die beiliegenden Dokumente wie Betriebsanleitung und Allgemeine Sicherheitshinweise unbedingt lesen. |
 | Den Anweisungen im nebenstehenden Text oder Grafik folgen! |
| [HHZB] | Den Anweisungen im nebenstehenden Text oder Grafik folgen! |
| [OZY3] | Das Sägeblatt nicht berühren. |
 | Vor diesem Arbeitsschritt die Energiezufuhr unterbrechen. Sonst besteht Verletzungsgefahr durch unbeabsichtigtes Anlaufen des Druckluftwerkzeugs. |
 | Beim Arbeiten Augenschutz benutzen. |
 | Beim Arbeiten Gehörschutz benutzen. |
 | Beim Arbeiten Handschutz benutzen. |
 | Zusatzinformation. |
 | Griffbereich |
 | Siehe Abschnitt „Bedienungshinweise.“ |
 | Bestätigt die Konformität des Druckluftwerkzeugs mit den Richtlinien der Europäischen Gemeinschaft. |
 | Bestätigt die Konformität des Druckluftwerkzeugs mit den Richtlinien von Großbritannien (England, Wales, Schottland). |
 | Dieser Hinweis zeigt eine möglicherweise gefährliche Situation an, die zu ernsten Verletzungen oder zum Tod führen kann. |
 | Ausgemusterte Druckluftwerkzeuge und andere elektrotechnische und elektrische Erzeugnisse getrennt sammeln und einer umweltgerechten Wiederverwertung zuführen. |
 | Kennzeichnet recyclebare Verpackungen und Produkte, die getrennt voneinander gesammelt und entsorgt werden müssen. |
 | Nur gültig für China:Die Dauer des Umweltschutzes bei normaler Verwendung des Produkts beträgt 10 Jahre. |
 | Einschalten |
 | Ausschalten |
 | Stahl |
 | Kann Ziffern oder Buchstaben enthalten |
 – Zx) Kennzeichnung für interne Zwecke | |
| Zeichen Einheit international Erklärung | ||
| P_2 | W Leistungsabgabe | |
| n_0 | /min, min ^-1 , rpm, r/min | Leerlaufhubzahl |
| p_max | bar maximaler Druck | |
| Q | m ^3 /min Volumenstrom | |
| mm Hublänge | ||
| M... | mm Maß, metrisches Gewinde | |
| ∅ mm Durchmesser | eines runden Teils | |
 | mm Schlauchweite | |
| ∅ 6 | mm maximaler Außendurchmesser für Rohre/mit Verlängerung der Kette | |
 | mm maximale Werkstoffmaße | |
 | kg Gewicht entsprechend | EPTA-Procedure 01 |
| [SOX3] | dB(A) Schalldruckpegel | |
 | dB(A) Schallleistungspegel | |
| [SHY8] | dB Spitzenschalldruckpegel | |
 | Unsicherheit | |
| [TT20] | m/s^2 | Schwingungsemissionswert(Vektorsumme dreier Richtungen) |
| [TT20] | m/s^2 | mittlerer Schwingungswert zum Sägen |
| m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s^2 | Basis- und abgeleitete Einheiten aus dem Internationalen Einheitensystem SI. | |
Zu Ihrer Sicherheit.
WARNING
Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei
der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
Verwenden Sie dieses Druckluftwerkzeug nicht, bevor Sie diese Betriebsanleitung gründlich gelesen und vollständig verstanden haben. Bewahren
Sie die genannten Unterlagen zum späteren Gebrauch auf und überreichen Sie diese bei einer Weitergabe oder Veräußerung des Druckluftwerkzeugs.
Beachten Sie ebenso die einschlägigen nationalen Arbeitsschutzbestimmungen.
Bestimmungsgemäße Verwendung.
Die Druckluft-Rohrsäge STS325R (**) dient bestimmungsgemäß zum Sägen von rund- und andersförmigen Werkstücken aus Metall und Kunststoff für den gewerblichen Einsatz mit den von FEIN für das Produkt zugelassenen Einsatzwerkzeugen und Zubehör (siehe www.fein.com) ohne Wasserzufuhr in wettergeschützter Umgebung.
Die tragbare Rohrsäge darf nicht als handgeführtes Werkzeug verwendet werden. Verwenden Sie immer eine Spannvorrichtung.
Die Bedienung der Maschine darf nur durch Fachpersonal oder unterwiesene Personen erfolgen.
Vorhersehbare Fehlanwendung.
Um das Produkt sicher betreiben zu können und Fehlanwendungen auszuschließen, ist Folgendes verboten:
- eigenmächtige Umbauten
- zweckfremde Verwendung
-
Missachtung der Bedienhinweise
-
automatisierte industrielle Dauernutzung
- Überschreitung der Nutzung entsprechend lokaler Arbeitssicherheitsvorschriften
Sicherheitshinweise.
Arbeitsplatz
Halten Sie Ihren Arbeitsbereich sauber und aufgeräumt. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
Entfernen Sie verschüttetes Öl umgehend und entsorgen Sie dieses nach den Vorgaben des Herstellers (siehe Datenblatt).
Arbeiten Sie mit dem Druckluftwerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Druckluftwerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
Halten Sie Kinder und andere Personen während der Benutzung des Druckluftwerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Druckluftwerkzeug verlieren.
Sicherheit im Umgang mit Druckluft
Kontrollieren Sie regelmäßig die Druckluftversorgung. Schützen Sie den Schlauch vor Knicken, Verengen, Hitze und scharfen Kanten. Ziehen Sie die Schlauchschellen fest an. Lassen Sie beschädigte Schläuche und Kupplungen sofort instandsetzen. Bei schadhafter Luftversorgung kann der Druckluftschlauch herumschlagen und zu Verletzungen führen. Aufgewirbelter Staub oder Späne können Augenverletzungen verursachen.
Sicherheit von Personen
Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Druckluftwerkzeug. Benutzen Sie das Druckluftwerkzeug nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Druckluftwerkzeugs kann zu ernsthaften Verletzungen führen.
Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheits-schuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Druckluftwerkzeugs, verringert das Risiko von Verletzungen.
Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass der Schalter in der Position „AUS“ ist, bevor Sie das Druckluftwerkzeug an das Druckluftnetz anschließen. Wenn Sie beim Tragen des Druckluftwerkzeugs den Finger am Schalter haben oder das Druckluftwerkzeug eingeschaltet an die Druckluftversorgung anschließen, kann dies zu Unfällen führen.
Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Druckluftwerkzeug einschalten. Ein Einstellwerkzeug oder Schlüssel, der sich in einem sich bewegenden Teil des Druckluftwerkzeugs befindet, kann zu Verletzungen führen.
Überschätzen Sie sich nicht. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Druckluftwerkzeug in unerwarteten Situationen besser kontrollieren.
Wenn Sie beim Arbeiten ein Kribbeln, Taubheitsgefühl oder Schmerzen verspüren, informieren Sie Ihren Vorgesetzten und suchen Sie einen Arzt auf.
Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Das Verwenden dieser Einrichtungen verringert Gefährdungen durch Staub.
Sorgfältiger Umgang und Gebrauch von Druckluftwerkzeugen
Überschreiten Sie nicht den auf dem Werkzeug angegebenen maximalen Luftdruck.
Überlasten Sie das Druckluftwerkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Einsatzwerkzeug. Mit dem passenden Einsatzwerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
Benutzen Sie kein Druckluftwerkzeug, dessen Schalter defekt ist. Ein Druckluftwerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
Das Druckluftwerkzeug ist initialgeschmiert. Bei der Erstinbetriebnahme kann überschüssiges Öl austreten und die Bedienperson treffen.
Unterbrechen Sie die Energiezufuhr, bevor Sie Druckluftwerkzeugeinstellungen vornehmen, Zubehörteile wechseln oder das Druckluftwerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Gerätes.
Bewahren Sie unbenutzte Druckluftwerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Druckluftwerkzeug nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Druckluftwerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
Pflegen Sie das Druckluftwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Druckluftwerkzeugteile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Druckluftwerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Druckluftwerkzeugs reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Druckluftwerkzeugen.
Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
Überprüfen Sie vor Beginn der Arbeiten das Sägeblatt auf Beschädigungen. Verwenden Sie nur unbeschädigte Sägeblätter.
Wenn das Sägeblatt verklemmt, schalten Sie das Werkzeug aus und halten Sie es ruhig. Ermitteln und beheben Sie die Ursache für das Verklemmen. Verwenden Sie Spaltkeile.
Verwenden Sie das Druckluftwerkzeug, das Zubehör, die Einsatzwerkzeuge usw. entsprechend diesen Anweisungen und so, wie es für diesen speziellen Druckluftwerkzeugtyp vorgeschrieben ist. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende
Tätigkeit. Der Gebrauch von Druckluftwerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
Benutzen Sie den mit dem Druckluftwerkzeug gelieferten Zusatzhandgriff. Der Verlust der Kontrolle über das Druckluftwerkzeug kann zu Verletzungen führen.
Halten Sie das Druckluftwerkzeug fest mit beiden Händen und sorgen Sie für einen sicheren Stand. Das Druckluftwerkzeug wird mit zwei Händen sicherer geführt.
Bearbeiten Sie kein asbesthaltiges Material. Asbest gilt als krebserregend.
Vergewissern Sie sich, dass das Sägeblatt fest eingespannt ist.
Halten Sie Ihre Hände vom Sägeblatt fern. Greifen Sie nicht vor oder unter das Sägeblatt. Der Kontakt mit dem Sägeblatt kann zu Verletzungen führen. Das Sägeblatt kann beim Sägen sehr heiß werden.
Setzen Sie das Druckluftwerkzeug nur eingeschaltet auf das Werkstück. Es besteht die Gefahr eines Rückschlages oder dem Verlust der Kontrolle über das Druckluftwerkzeug.
Es ist verboten Schilder und Zeichen auf das Druckluftwerkzeug zu schrauben oder zu nieten. Verwenden Sie Klebeschilder.
Verwenden Sie kein Zubehör, das nicht speziell vom Druckluftwerkzeughersteller entwickelt oder freigegeben wurde. Sicherer Betrieb ist nicht alleine dadurch gegeben, dass ein Zubehör auf Ihr Druckluftwerkzeug passt.
Achten Sie auf verdeckt liegende elektrische Leitungen, Gas- und Wasserrohre. Kontrollieren Sie vor Arbeitsbeginn den Arbeitsbereich z. B. mit einem Metallortungsgerät.
Service
Lassen Sie Ihr Druckluftwerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Druckluftwerkzeugs erhalten bleibt.
Spezielle Sicherheitshinweise.
Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.
Tragen Sie das Druckluftwerkzeug niemals am Schlauch.
Sichern Sie das Werkstück. Ein mit einer Spannvorrichtung gehaltenes Werkstück ist sicherer gehalten als in Ihrer Hand.
Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehörschutz, Schutzhandschuhe oder Spezialschürze, die kleine Schleif- und Materialpartikel von Ihnen fernhalten. Die Augen sollen vor herumfliegenden Fremdkörpern geschützt werden, die bei verschiedenen Anwendungen entstehen. Staub- oder Atemschutzmaske müssen den bei der Anwendung entstehenden Staub filtern. Wenn Sie lange lautem Lärm ausgesetzt sind, können Sie einen Hörverlust erleiden.
Erneuern Sie Aufkleber und Warnhinweise am Druckluftwerkzeug bei Alterung und Verschleiß.
Richten Sie das Einsatzwerkzeug nicht gegen sich selbst, andere Personen oder Tiere. Es besteht Verletzungsgefahr durch scharfe oder heiße Einsatzwerkzeuge.
Umgang mit gefährdenden Stäuben
Bei Werkstoff abtragenden Arbeitsvorgängen mit diesem Werkzeug entstehen Stäube, die gefährlich sein können.
Berühren oder Einatmen von einigen Stäuben z. B. von Asbest und asbesthaltigen Materialien, bleihaltigem Anstrich, Metall, einigen Holzarten, Mineralien, Silikat-
partikeln von gesteinshaltigen Werkstoffen, Farblösemitteln, Holzschutzmitteln, Antifouling für Wasserfahrzeuge kann bei Personen allergische Reaktionen und/oder Atemwegserkrankungen, Krebs, Fortpflanzungsschäden auslösen. Das Risiko durch das Einatmen von Stäuben hängt von der Exposition ab. Verwenden Sie eine auf den entstehenden Staub abgestimmte Absaugung sowie persönliche Schutzausrüstungen und sorgen Sie für eine gute Belüftung des Arbeitsplatzes. Überlassen Sie das Bearbeiten von asbesthaltigen Material nur den Fachleuten. Holzstaub und Leichtmetallstaub, heiße Mischungen aus Schleifstaub und chemischen Stoffen können sich unter ungünstigen Bedingungen selbst entzünden oder eine Explosion verursachen. Vermeiden Sie Funkenflug in Richtung Staubbehälter sowie Überhitzung des Druckluftwerkzeugs und des Schleifguts, leeren Sie rechtzeitig den Staubbehälter, beachten Sie die Bearbeitungshinweise des Werkstoffherstellers sowie die in Ihrem Land gültigen Vorschriften für die zu bearbeitenden Materialien.
Inbetriebnahme.
Vor jedem Gebrauch des Produkts folgende Schritte durchführen:
- Prüfen Sie den ordnungsgemäßen Zustand und die Funktionstüchtigkeit des Produkts.
- Prüfen Sie das Einsatzwerkzeug auf festen Sitz.
Anschluss an die Druckluftversorgung.
Für störungsfreies Arbeiten des Druckluftwerkzeuges verwenden Sie eine Wartungseinheit, die aus Wasserabscheider, Ölnebler und Druckluftregler besteht. Überprüfen Sie, ob der Druck in dem Druckluftnetz mit dem auf dem Leistungsschild des Druckluftwerkzeugs übereinstimmt.
- Blasen Sie vor dem Anschluss den Schlauch durch.
Verwenden Sie beim Einsatz von Universal-Drehkupplungen (Klauenkupplungen) immer Sicherungsstifte und Schlauchsicherungskabel.
Der Schlauch soll einen Minestdurchmesser von 13 mm aufweisen. Die Durchlassöffnung des Hahns und der Kupplung soll mindestens 8 mm betragen.

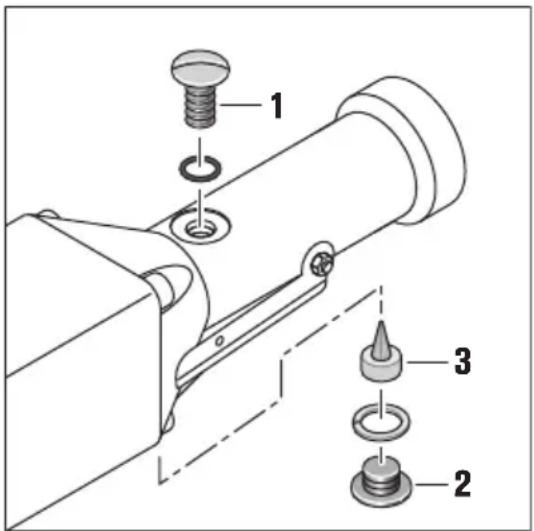

Prüfen Sie vor dem Arbeiten, ob der im Handgriff eingebaute Sparöler befüllt ist.
Die richtige Einstellung des Ölers und genügend Ölvorrat ist Voraussetzung für die optimale Funktion des Ölers.
Externe Öler sind nur bis zu einer Schlauchlänge von max. 5 m wirksam, da sonst das Öl im Schlauch verbleibt und nicht zur Maschine gelangt.
Füllen Sie den Ölbehälter je nach Bedarf mit FEIN Spezialmotoröl 3 21 32 045 00 0 (hochwertiges Hydrauliköl, Güte: HLP/ISO-VG46). Verwenden Sie keine KFZ-Motoröle, diese sind für Druckluftwerkzeuge nicht geeignet.
Schwingungs- und Geräuschemissionswerte
Die in diesen Anweisungen angegebenen Schwingungs- und Geräuschemissionswerte sind entsprechend einem in EN 62841 genormten Messverfahren gemessen worden und können für den Vergleich von Druckluftwerkzeugen miteinander verwendet werden. Sie eignen sich auch für eine vorläufige Einschätzung der Schwingungs- und Geräuschbelastung.
Die angegebenen Schwingungs- und Geräuschemissionswerte repräsentieren die hauptsächlichen Anwendungen des Druckluftwerkzeugs.
Wenn allerdings das Druckluftwerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, können die Schwingungsgesamtwerte und die Geräuschemissionswerte abweichen. Dies kann die Schwingungs- und Geräuschbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.
Für eine genaue Abschätzung der Schwingungs- und Geräuschbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungs- und Geräuschbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen und Geräuschen fest wie zum Beispiel: Wartung von Druckluftwerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.
Bedienungshinweise.
Führen Sie das Druckluftwerkzeug nur eingeschaltet gegen das Werkstück.
Führen Sie das Druckluftwerkzeug gleichmäßig und mit leichtem Schub in Schnittrichtung. Zu starker Vorschub verringert die Standzeit der Einsatzwerkzeuge erheblich.
Halten Sie das Druckluftwerkzeug während des gesamten Sägevorgangs an der Grifffläche.
Schalten Sie das Druckluftwerkzeug nach dem Sägevorgang sofort aus.
Zur Erhöhung der Standzeit des Sägeblatts bei der Metallbearbeitung wird empfohlen ein Schmiermittel zu verwenden:
- für Schnitte in Stahlblech: Schneidöl,
- für Schnitte in Aluminium: Petroleum.
Alternativ kann die Schnittlinie mit einer Schneidpaste bestrichen werden.
Beim Öffnen von Schlauchkupplungen, schließen Sie zuerst den Kugelhahn und schalten Sie danach das Druckluftwerkzeug ein. Lösen Sie die Schlauchkupplung erst, wenn die gesamte Druckluft entwichen ist.
Empfohlene Spannvorrichtungen und Führungen anwenden.
Montieren Sie Spannvorrichtungen nach Möglichkeit in der dargestellten Position (siehe Seite 7).
Spannvorrichtung 9 07 02 001 00 1
Für Rohre und Rundmaterial mit einem Durchmesser von max. 159 mm.
- Legen Sie die Spannkette um das Werkstück und hängen Sie die Haken der Lasche in die Spannkette ein.
- Spannen Sie die Kette mit dem Griffbügel.
- Setzen Sie die Säge auf den Tragebolzen auf.
- Arretieren Sie die Säge mit dem Rastbolzen.
Spannvorrichtung 9 07 02 004 00 6
Für Rohre und Rundmaterial mit einem Durchmesser von 100 ... 325 mm. Nur bei Sägeblättern mit einer Länge von 500 mm oder 600 mm und einer Dicke von 2 mm verwenden.
- Legen Sie die Spannkette um das Werkstück und hängen Sie die Haken der Lasche in die Spannkette ein.
- Spannen Sie die Kette mit der Spannmutter.
- Setzen Sie die Säge auf den Tragebolzen auf.
- Arretieren Sie die Säge mit dem Rastbolzen.
Durch Verlängerung der Spannkette können auch Werkstücke mit einem Durchmesser von maximal 440 mm bearbeitet werden (Kette 3 02 31 003 00 3 und Bolzen 3 02 16 130 00 4 erforderlich).
Sägeblattführung 9 06 06 002 00 9
Für Rohre und Rundmaterial mit einem Durchmesser von max. 325 mm. Nur bei Sägeblättern mit einer Länge von 530 mm und einer Dicke von 1,6 mm verwenden.
- Demontieren Sie den Zusatzhandgriff der Säge.
- Befestigen Sie die Sägeblattführung an der Bohrung am Getriebekopf der Säge.
- Die Feinjustierung des Sägeblatts wird über die beiden Exzentermuttern eingestellt.
– Die Vorspannfeder in die Bohrungen am Getriebekopf einhängen.
Spannvorrichtung 9 07 02 003 00 8
Für Profile mit einer Breite von max. 310 mm und einer Höhe von max. 550 mm. Der Aufbau entspricht einem Parallelschraubstock. Die Spannbacken und der Spannkopf sind verstellbar.
- Stellen Sie die Spannbacke auf den gewünschten Spannbereich ein.
- Setzen Sie die Spannvorrichtung auf das Werkstück auf.
- Schließen Sie die Spannbacken mit dem Griffbügel.
- Setzen Sie die Säge auf den Tragebolzen auf.
- Arretieren Sie die Säge mit dem Rastbolzen.
Spann- und Vorschubeinrichtung 9 07 02 005 00 0
Für Rohre und Rundmaterial mit einem Durchmesser von 80 ... 400 mm.
Detaillierte Informationen finden Sie in der zugehörigen Betriebsanleitung 3 41 00 898 06 8.
Freihandauflage 3 27 14 062 02 3
Sägen Sie Werkstoffe wie zum Beispiel Wellblech, verwenden Sie die Freihandauflage 3 27 14 062 02 3.
Demontieren Sie den Zusatzhandgriff und befestigen die Freihandauflage an der Hubstange und in der Bohrung an der Oberseite des Getriebekopfs.
Instandhaltung und Kundendienst.
Folgende Schritte führen Sie einmal pro Woche durch:
- Gießen Sie etwas Petroleum direkt in den Lufteinlass des Druckluftwerkzeugs.
- Starten Sie das Druckluftwerkzeug für 10 bis 15 Sekunden. Das Petroleum läuft in dieser Zeit mit dem angesammelten Schmutz aus dem Druckuftwerkzeug.
- Geben Sie nach dieser Reinigung etwas Öl in den Lufteinlass, trägt dies zur Erhaltung der Leistungsfähigkeit des Motors bei.
Die weitere Schmierung übernimmt der im Handgriff eingebaute Sparöler.
Warten und reinigen Sie das Druckluftwerkzeug alle 300 Arbeitsstunden oder alle 6 Monate.
Wenn der Schlauch des Druckluftwerkzeugs beschädigt ist, muss er durch einen speziell vorgerichteten Schlauch ersetzt werden, der über den FEIN-Kundendienst erhältlich ist.
Richtige Ölereinstellung:
Unter Betriebsdruck (6 bar) muss bei offener Einfüllschraube (1) das Öl brodeln.
Eine Füllung reicht für ca. 8 Betriebsstunden.
Nach Entfernen der Verschlussschraube (2) wird die Regulierschraube (3) sichtbar.
Durch Anziehen vermindert sich die Ölabgabe, durch Lösen gelangt mehr Öl in die Maschine.
Anziehen bzw. Lösen um 14 bis 12 Gewindegang wird in den meisten Fällen genügen.
Halten Sie die Bohrung ∅ 2 mm frei.
Prüfen Sie die richtige Einstellung des Ölers mit einer Papierprobe: halten Sie ein weißes Papierblatt vor den Luftaustritt der Maschine, der sich niederschlagende dünne Ölfilm darf nicht zu fließen beginnen.
Die aktuelle Ersatzteilliste dieses Druckluftwerkzeuges finden Sie im Internet unter www.fein.com.
Folgende Teile können Sie bei Bedarf selbst austauschen:
Zusatzhandgriff, Einsatzwerkzeuge, Schlauch
Gewährleistung und Garantie.
Die Gewährleistung auf das Erzeugnis gilt gemäß den gesetzlichen Regelungen im Lande des Inverkehrbringens. Darüber hinaus leistet FEIN Garantie entsprechend der FEIN-Hersteller-Garantieerklärung. Im Lieferumfang Ihres Druckluftwerkzeuges kann auch nur ein Teil des in dieser Betriebsanleitung beschriebenen oder abgebildeten Zubehörs enthalten sein.
Konformitätserklärung.
Die CE-Erklärung gilt nur für Länder der Europäischen Union und der EFTA (European Free Trade Association) und nur für Produkte, die für den EU- oder EFTA-Markt bestimmt sind. Nach dem Inverkehrbringen des Produkts auf dem EU-Markt, verliert das UKCA-Zeichen seine Gültigkeit.
Die UKCA-Erklärung gilt nur für den britischen Markt (England, Wales und Schottland) und nur für Produkte, die für den britischen Markt bestimmt sind. Nach dem Inverkehrbringen des Produkts auf dem britischen Markt verliert das CE-Zeichen seine Gültigkeit.
Umweltschutz, Entsorgung.
Verpackungen, ausgemusterte Druckluftwerkzeuge und Zubehör einer umweltgerechten Wiederverwertung zuführen.
Zubehör.
Verwenden Sie nur originales Zubehör von FEIN, das für das Produkt bestimmt ist. Zulässiges Zubehör für das Produkt finden Sie unter www.fein.com.
