| Tip produs | Ferăstrău pneumatic pentru țevi |
| Marcă | Fein |
| Model | STS 325 R |
| Alimentare | Aer comprimat (pneumatic) |
| Presiune maximă aer | 6 bar |
| Diametru max. țeavă (standard) | 325 mm |
| Diametru max. țeavă (cu extensie) | 440 mm |
| Lungime lamă recomandată | 500 mm sau 600 mm (în funcție de dispozitiv) |
| Grosime lamă | Până la 2 mm |
| Număr curse în gol | Nespecificat |
| Consum aer | Nespecificat |
| Greutate | Nespecificat |
| Nivel presiune acustică | Nespecificat |
| Nivel vibrații | Nespecificat |
| Mâner suplimentar | Da, inclus |
| Dispozitiv de strângere recomandat | 9 07 02 001 00 1, 9 07 02 004 00 6, etc. |
| Lubrifiant recomandat | Ulei special FEIN 3 21 32 045 00 0 |
| Întreținere | La fiecare 300 h sau 6 luni |
| Garanție | Conform reglementărilor legale + garanție producător FEIN |
| Utilizare conformă | Tăiere uscată a metalelor și materialelor plastice |
| Echipament de siguranță necesar | Protecție oculară, acustică, mănuși, etc. |
Întrebări frecvente - STS 325 R Fein
Întrebările utilizatorilor despre STS 325 R Fein
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Fierăstrău în format PDF gratuit! Găsiți manualul dvs. STS 325 R - Fein și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. STS 325 R mărcii Fein.
MANUAL DE UTILIZARE STS 325 R Fein

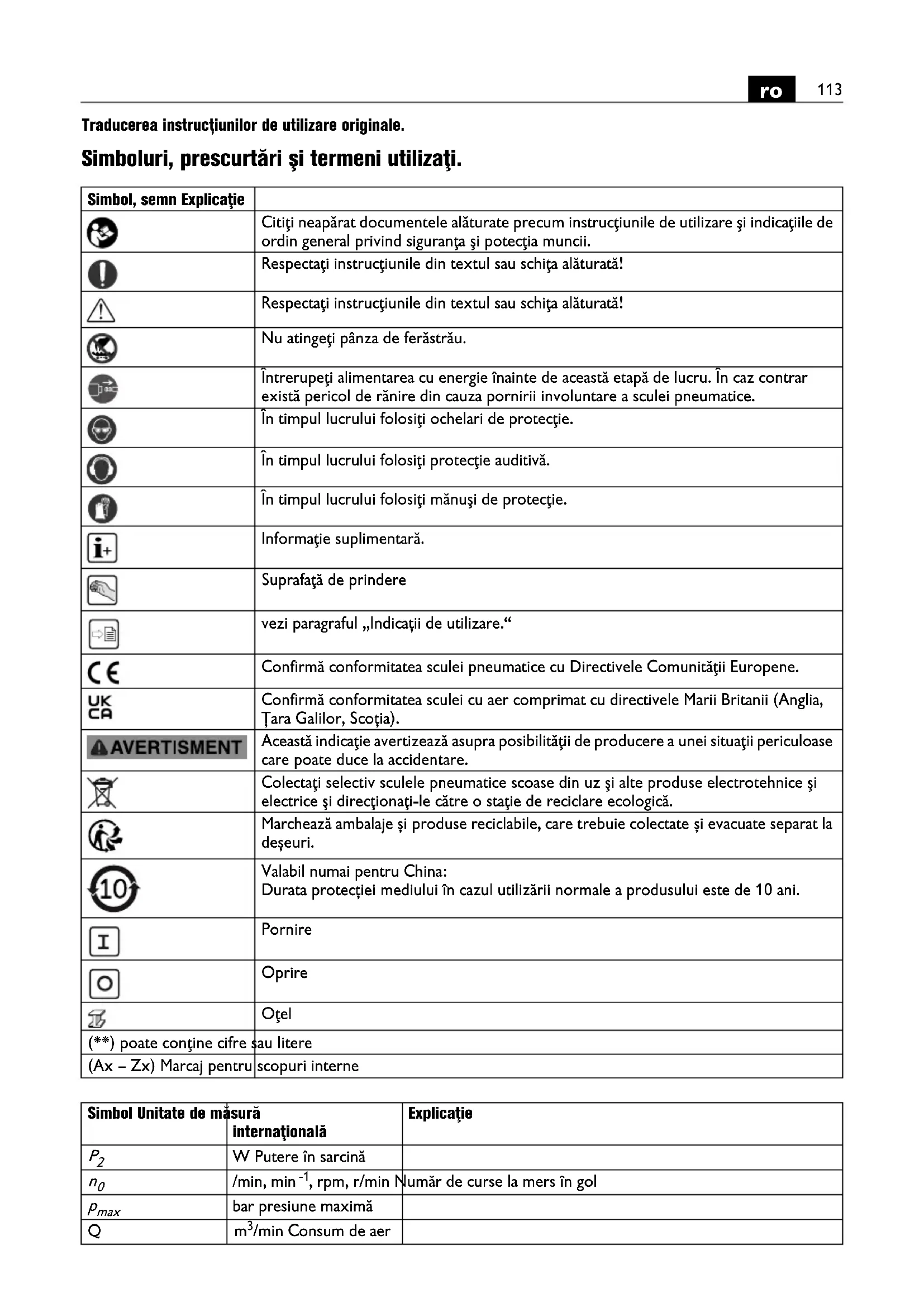

Traducerea instrucțiunilor de utilizare originale.
Simboluri, prescurtări și termeni utilizati.
| Simbol, semn Explicație | |
 | Citiți neapărat documentele alăturate precum instrucțiunile de utilizare și indicațiile de ordin general privind siguranța și potecția muncii. |
 | Respectați instrucțiunile din textul sau schița alăturată! |
 | Respectați instrucțiunile din textul sau schița alăturată! |
 | Nu atingeți pânza de ferăstrău. |
 | Întrerupeți alimentarea cu energie înainte de această etapă de lucru. În caz contrar există pericol de rănire din cauza pornirii involuntare a sculei pneumatice. |
 | În timpul lucrului folosiți ochelari de protecție. |
 | În timpul lucrului folosiți protecție auditivă. |
 | În timpul lucrului folosiți mănuși de protecție. |
 | Informație suplimentară. |
 | Suprafață de prindere |
 | vezi paragraful „Indicații de utilizare.“ |
 | Confirmă conformitatea sculei pneumatice cu Directivele Comunității Europene. |
 | Confirmă conformitatea sculei cu aer comprimat cu directivele Marii Britanii (Anglia, Tara Galilor, Scoția). |
 VERTISMENT | Această indicație avertizează asupra posibilității de producere a unei situații periculoase care poate duce la accidentare. |
 | Colectați selectiv sculele pneumatice scoase din uz și alte produse electrotehnice și electrice și direcționați-le către o stație de reciclare ecologică. |
 | Marchează ambalaje și produse reciclabile, care trebuie colectate și evacuate separat la deșeuri. |
 | Valabil numai pentru China:Durata protecției mediului în cazul utilizării normale a produsului este de 10 ani. |
 | Pornire |
 | Oprire |
 | Oțel |
 poate conține cifre sau litere | |
| (Ax - Zx) Marcaj pentru scopuri interne | |
| Simbol Unitate de măsură internațională | Explicație | |
| P_2 | W Putere în sarcină | |
| n_0 | /min, min ^-1 , rpm, r/min | Număr de curse la mers în gol |
| p_max | bar presiune maximă | |
| Q | m ^3 /min Consum de aermm Lungimea cursei | |
| M... | mm Dimensiune, filet metric | |
| ∅ mm Diametrul unei piese rotunde | ||
| mm Lărgime furtun | ||
| mm Diametru maxim exterior pentru țevi/cu prelungirea lanțului | ||
| mm Dimensiuni maxime material | ||
| kg Greutate conform EPTA-Procedure 01 | ||
| L_pA | dB(A) Nivel presiune sonoră | |
| L_wA | dB(A) Nivel putere sonoră | |
| L_pCpeak | dB Nivel maxim putere sonoră | |
| K... | Incertitudine | |
| a | m/s2 | Valoarea vibrațiilor emise (suma vectorială a trei direcții) |
| a_h,D | m/s2 | Valoare medie a vibrațiilor la debitare |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2 | Unități de măsură de bază sau derivate din Sistemul Internațional SI. | |
Pentru siguranța dumneavoastră.
AVERTISMENT
Citiți toate instrucțiunile și indicatiile privind siguranța și
protectia muncii. Nerespectarea instructiunilor și indicațiilor privind siguranța și protectia muncii poate duce la electrocutare, incendiu și/sau provoca leziuni grave.
Păstrați în vederea unei utilizări viitoare toate instrucțiunile și indicațiile privind siguranța și protectția muncii.
Nu folosiți această sculă pneumatică înainte de a fi citit în amănunt și a fi înțeles în totalitate prezentele instrucțiuni de utilizare. Păstrați
documentația amintită penru o utilizare ulterioară și transmiteți-o mai departe în cazul înstrăinării sculei pneumatice.
Respectați deasemenea normele naționale de protecția muncii.
Utilizare conform destinatiei.
Ferăstrăul cu aer comprimat pentru țevi STS325R (**) este conceput pentru secționarea pieselor rotunde sau cu altă formă din metal sau mase plastice pentru uz industrial, utilizând sculele și accesoriiile aprobate de FEIN pentru produs (vezi www.fein.com) fără aport de apă, în medii protejate de intemperii.
Ferăstrăul portabil pentru țevi nu trebuie utilizat ca și unealtă ghidată manual. Utilizați întotdeauna un dispozitiv de prindere.
Utilizarea sculei poate fi realizată numai de către personal de specialitate sau persoane instruite.
Utilizare eronată previzibilă.
Pentru a putea utiliza produsul în siguranță și a exclude utilizarea eronată, sunt interzise următoarele:
- orice modificări aduse din proprie inițiativă
- utilizare neconformă cu destinația
- nerespectarea indicatiilor de utilizare
- utilizare de durată industrială, automatizată
- Depășirea utilizării conform prevederilor de protectția muncii locale
Instrucțiuni de siguranță.
Locul de muncă
Mentineți-vă sectorul de lucru curat și ordonat.
Dezordinea și sectoarele de lucru neiluminate pot duce la accidente.
Curățați imediat uleiul vărsat și evacuați-l la deșeuri conform prevederilor producătorului (consultați fișa tehnică).
Nu lucrați cu scula pneumatică în mediu cu pericol de explozie, în care există gaze sau pulberi. Sculele pneumatice produc scântei, care pot aprinde praful sau vaporii.
Tineți departe copiii și alte persoane în timpul utilizării sculei pneumatice. Dacă vi se distrage atenția, puteți pierde controlul asupra sculei pneumatice.
Manipulare în condiții de siguranță a aerului comprimat
Controlați regulat alimentarea cu aer comprimat. Protejați furtunul împotriva îndoirii, strangulării, feriți-I de căldură și muchii ascuțite. Strângeți bine brățările de furtun. Reparați imediat furtunurile și cuplajele defecte. În caz de alimentare defectuoasă cu aer, furtunul de aer comprimat poate lovi în toate direcțiile și provoca răniri. Praful sau așchiile ridicate în aer pot cauza răniri ale ochilor.
Siguranța persoanelor
Fiți atenți, aveți grijă de ceea ce faceți, procedați rațional atunci când lucrați cu o sculă pneumatică. Nu folosii scula pneumatică în cazul în care sunteți obosiți sau vă aflați sub influența drogurilor, alcoolului sau a medicamentelor. Un moment de neatenție în timpul utilizării sculei pneumatice poate duce la răniri grave.
Purtați echipament personal de protecție și întotdeauna ochelari de protecție. Folosirea echipamentului personal de protecție cum este masca împotriva prafului, încălțămintea de siguranță, antiderapantă, casca de protecție sau aparatul de protecție auditivă, în funcție de tipul și utilizarea sculei pneumatice, reduce riscul rănirilor.
Evitați punerea în funcțiune involuntară. Asigurați-vă că întrerupătorul se află în poziția „OPRIT“ înainte de a racorda scula pneumatică la rețeaua de alimetare cu aer. Dacă, în timp ce transportați scula pneumatică țineți degetul pe întrerupător sau dacă racordați scula pneumatică deja pornită la alimentarea cu aer comprimat, se pot produce accidente.
Înainte de a conecta scula pneumatică, scoateți dispozitivele de reglare sau cheile fixe din aceasta. Un dispozitiv de reglare sau o cheie uitată într-o componentă aflată în mișcare a sculei pneumatice, poate provoca răniri.
Nu vă supraevaluați. Adoptați o poziție stabilă și mențineți-vă echilibrul în orice moment. Astfel veți putea controla mai bine scula pneumatică în situații neașteptate.
Dacă simții în timpul lucrului furnicături, amorțeală sau durere, informați-vă superiorul direct și consultați medicul.
Purtați îmbrăcăminte adecvată. Nu purtați haine largi sau bijuterii. Feriți-vă, părul, îmbrăcămintea și mănușile de componentele aflate în mișcare. Hainele largi, bijuteriile sau părul lung pot fi prinse în componentele aflate în mișcare.
Dacă se pot monta echipamente de aspirare și colectare a prafului, asigurați-vă că acestea sunt racordate și utilizate corect. Utilizarea acestor echipamente reduce poluarea cu praf.
Manevrarea și utilizarea atentă a sculelor pneumatice
Nu depășiți presiunea maximă a aerului menționată pe sculă.
Nu suprasolicitați scula pneumatică. Întrebuințați accesoriiul potrivit, destinat lucrării pe care o aveți de executat. Cu accesoriiul potrivit lucrați mai bine și mai sigur în domeniul de putere specificat.
Nu folosiți o sculă pneumatică, dacă aceasta are întrerupătorul defect. O sculă pneumatică, care nu mai poate fi pornită sau oprită, este periculoasă și trebuie reparată.
Scula cu aer comprimat este pregresată. La prima punere în funcțiune poate țășni uleiul în exces, care poate lovi operatorul.
Întreruperți alimentarea cu energie înainte de a efectua reglaje, de a schimba accesorii la scula pneumatică sau înainte de a o pune la o parte. Această măsură preventivă împiedică pornirea involuntară a sculei pneumatice.
Depozitați sculele pneumatice la loc inaccesibil copiilor. Nu permiteți să folosească scula pneumatică persoanelor care nu sunt familiarizate cu aceasta sau care nu au citit prezentele instrucțiuni. Sculele pneumatice sunt periculoase atunci când sunt folosite de persoane lipsite de experiență.
Întrețineți cu grijă scula pneumatică. Controlați dacă componentele mobile ale sculei pneumatice funcționează impecabil și nu se blochează, dacă nu există piese rupte sau defecte, care să afecteze buna funcționare a acesteia. Reparați piesele defecte înaine de utilizarea sculei pneumatice. Multe accidente au fost cauzate de sculele pneumatice întreținute necorespunzător.
Mențineți bine ascuțite și curate dispozitivele de tăiere. Dispozitivele de tăiere atent întreținute, cu margini de tăiere ascuțite, se blochează în mai mică măsură și pot fi conduse mai ușor.
Înainte de începerea lucrărilor, verificați pânza de ferăstrău cu privire la daune. Utilizați numai pânze de ferăstrău nedeteriorate.
Dacă pânza de ferăstrău se blochează, opriți scula și tîneti-o nemisçată. Determinați și remediați cauza pentru blocare. Utilizați pene.
Folosiți scula pneumatică, accesoriiile etc. conform acestor instrucțiuni și conform presciptiilor pentru acest tip special de sculă pneumatică. Țineți seama în acest sens de condițiile de lucru și de lucrările pe care le aveți de executat. Folosirea sculelor pneumatice pentru alte utilizări decât cele pentru care au fost prevăzute, poate duce la situații periculoase.
Folosiți mânerul suplimentar din setul de livrare al sculei pneumatice. Pierderea controlului asupra sculei pneumatice poate duce la răniri.
Prindeți strâns scula pneumatică cu ambele mâini și adoptați o poziție stabilă. Scula pneumatică se conduce mai sigur atunci când este ținută cu ambele mâini.
Nu prelucrați materiale care conțin azbest. Azbestul este considerat a fi cancerigen.
Asigurați-vă că pânza de ferăstrău este fixată ferm.
Tineți mâinile departe de pânza de ferăsrău. Nu tineți degetele în fața sau sub pânza de ferăstrău. Contactul cu pânza de ferăstrău poate duce la răniri. Pânza de ferăstrău se poate încălzi puternic în timpul debitării.
Puneți scula pneumatică pe piesa de lucru numai după ce mai întâi ați pornit-o. Există pericol de recul sau de pierdere a controlului asupra sculei pneumatice.
Este interzis să se înșurubeze sau să se nituiască plăcuțe sau embleme pe scula pneumatică. Folosiți etichete autocolante.
Nu folosiți accesorii care nu au fost dezvoltate sau autorizate în mod special de către producătorul sculei pneumatice. Simplul fapt că un accesoriu se potrivește la scula dumnavoastră pneumatică nu garantează funcționarea sigură a acestuia.
Fiți atenți la conductorii electrici, conductele de gaz și apă ascunse. Înainte de începerea lucrului controlați sectorul de lucru, de exemplu cu un detector de metale.
Service
Nu permiteți repararea sculei pneumatice decât de către personal de specialitate corespunzător calificat și numai cu piese de schimb originale. Astfel veți avea garanția menținerii siguranței în exploatare a sculei pneumatice.
Instrucțiuni speciale privind siguranța și protecția muncii.
Tineți scula peumatică de zonele de prindere izolate, atunci când executați lucrări la care accesoriiul poate nimeri conductori electrici ascunși. Contactul cu un conductor electric aflat sub tensiune poate pune sub tensiune și componentele metalice ale sculei pneumatice și duce la electrocutare.
Nu transportați niciodată scula cu aer comprimat de furtun.
Asigurați piesa de lucru. O piesă de lucru fixată cu un dispozitiv de prindere este ținută mai sigur decât atunci când o prindeți numai cu mâna.
Purtați echipament personal de protecție. În funcție de utilizare, purtați o protecție completă a feței, protecție pentru ochi sau ochelari de protecție. Dacă este cazul, purtați mască de protecție împotriva prafului, protecție auditivă, mănuși de protecție sau șorț special care să vă ferească de micile așchii și particule de material.
Ochii trebuie protejați de corporile străine aflate în zbor, apărute în cursul diferitelor aplicații. Masca de protecție împotriva prafului sau masca de protecție a respirației trebuie să filtreze praful degajat în timpul utilizării. Dacă sunteți expuși timp îndelungat zgomotului puternic, vă puteți pierde auzul.
Înlocuiti autocolantele și indicațiile de avertizare dacă au îmbătrânit sau s-au uzat.
Nu îndreptați accesoriiul spre dumneavoastră, spre alte persoane sau animale. Există pericol de rănire din cauza accesoriiilor ascuțite sau fierbinti.
Manipularea pulverilor periculoase
În timpul lucrărilor de îndepărtare a materialului cu această sculă pneumatică, se degajă pulberi, care pot fi periculoase.
Atingerea sau inspirarea anumitor pulberi, de exemplu a azbestului și a materialelor care conțin azbest, a vopselelor pe bază de plumb, a metalului, a anumitor tipuri de lemn, minerale, particule de silicați desprinse din materialele de construcții, a solventilor, agentilor de protecție a lemnului, produse antifouling pentru ambarcațiuni poate provoca la anumite persoane reacții alergice și/sau afecțiuni respiratorii, cancer, sterilitate. Gravitatea riscului cauzat de inspirarea pulverilor depinde de gradul de expunere la acestea. Folosiți instalații de aspirare adaptate la tipul de praf degajat cât și echipament personal de protecție și asigurați o bună ventilare a locului de muncă. Lăsați în seama specialiștilor prelucrarea materialelor care conțin azbest.
Pulberile de lemn și de metale ușoare, amestecurile fierbinți din pulberi de șlefuire și substanțe chimice se pot autoaprinde sau provoca explozii în condiții nefavorabile. Împiedicați zborul scânteilor în direcția recipientului cu praf cât și supraîncălzirea sculei pneumatice și a materialului care se șlefuiește, goliți din timp recipientul de colectare a prafului, respectați instrucțiunile de prelucrare ale producătorului materialului de lucru cât și normele în vigoare în țara dumneavoastră privind materialele de prelucrat.
Punerea în funcțiune.
Înainte de fiecare utilizare a produsului, efectuați următorii pași:
- Verificați starea corespunzătoare și funcționalitatea produsului.
- Verificați unealta cu privire la fixarea fermă
Racordare la alimentarea cu aer comprimat.
Pentru funcționarea fără deranjamente a sculei pneumatice, folosiți o unitate de întreținere constând dintr-un separator de apă, un ungător și un regulator de presiune a aerului comprimat. Verificați dacă presiunea din rețeaua de aer comprimat coincide cu specificațiile de pe plăcuța indicatoare de putere a sculei pneumatice.
- Inainte de racordare, purjați futunul.
În cazul utilizării cuplajelor universale (cuplaje cu gheară) utilizați întotdeauna știfturi de siguranță și cabluri de siguranță pentru furtunuri.
Furtunul trebuie să aibe un diametru minim de 13 mm. Orificiul robinetului și al cuplajului trebuie să aibă un diametru minim de 8 mm.

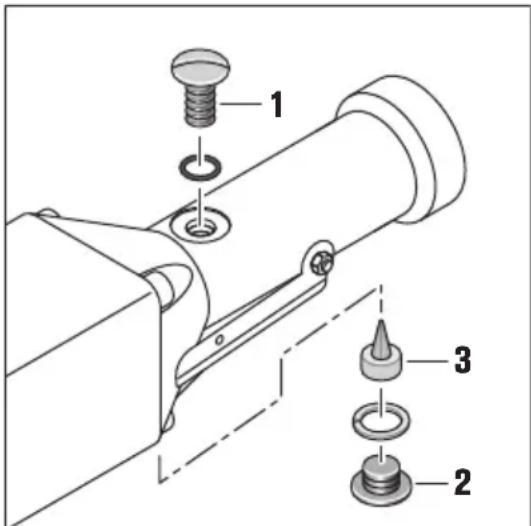

Înainte de lucru, verificați dacă lubrificatorul economic integrat în mâner este plin cu ulei.
Reglajul corect și rezerva suficientă de ulei sunt premizele unei funcționări optime a lubrificatorului.
Lubrificatoarele externe sunt eficiente numai până la o lungime a furtunului de max. 5 m, deoarece altfel uleiul rămâne în furtun și nu ajunge la mașină.
Umpleți rezervorul de ulei în funcție de necesități cu ulei de motor special FEIN 3 21 32 045 00 0 (ulei hidraulic de calitate, calitatea: HLP/ISO-VG46). Nu utilizati uleiuri de motor auto, acestea nu se pretează pentru scule cu aer comprimat.
Valori pentru nivelul de vibrații și emisii de zgomot
Valorile pentru nivelul de vibrații și emisii de zgomot indicate în acest manual corespund procesului de măsurare conform EN 62841 și pot fi utilizate pentru compararea sculelor cu aer comprimat între ele. Ele se pretează și pentru o evaluare rapidă a solicitării sonore și prin vibrații.
Valorile pentru nivelul de vibrații și emisii de zgomot reprezintă aplicațiile principale ale sculei cu aer comprimat.
Dacă, însă, scula cu aer comprimat este utilizată pentru alte aplicații, cu alte unelte sau cu întreținere insuficientă, valorile totale ale vibrațiilor și valorile emisiilor de zgomote pot fi diferite. Acest lucru poate crește semnificativ solicitarea sonoră și prin vibrații, pe întreaga durată a lucrului.
Pentru aprecierea exactă a solicitării sonore și prin vibrații, ar trebui luați în considerare și timpii în care aparatul este oprit sau funcționează, dar nu este efectiv utilizat. Acest lucru poate reduce semnificativ solicitarea sonoră și prin vibrații, pe întreaga durată a lucrului.
Stabiliti măsuri de siguranță suplimentare, pentru protejarea operatorului de efectele vibrațiilor și zgomotului, ca de exemplu: întreținerea sculei cu aer comprimat și uneltelor, încălzirea mâinilor, organizarea proceselor de lucru.
Instrucțiuni de utilizare.
Conduceți scula pneumatică spre piesa de lucru, numai după ce ați pornit-o în prealabil.
Conduceți scula pneumatică uniform și cu un avans ușor în direcția de tăiere. Un avans prea puternic reduce considerabil durata de viață a accesoriiilor.
Tineți scula cu aer comprimat de mâner pe întreaga durată a operației de debitare.
După operația de debitare, opriți imediat scula cu aer comprimat.
Pentru creșterea durabilității pânzei de ferăstrău la prelucrarea metalului se recomandă utilizarea unui lubrifiant:
- pentru tăieturi în tablă din oțel: ulei de răcire, - pentru tăieturi în aluminiu: petrol.
Alternativ, linia de tăiere poate fi gresată cu o pastă de răcire.
La deschiderea cuplajelor de furtun, închideți mai întâi robinetul cu bilă și conectați apoi scula pneumatică. Slăbiți cuplajul de furtun numai după ce tot aerul comprimat a fost evacuat.
Utilizați dispozitivele de fixare și ghidajele recomandate.
Montați dispozitivele de fixare pe cât posibil în poziția reprezentată (vezi pagina 7).
Dispozitiv de fixare 9 07 02 001 00 1
Pentru tevi și piese rotunde cu un diametru de max. 159 mm.
- Treceți lantul de prindere în jurul piesei de lucru și agățați cârligele eclisei în lantul de prindere.
- Tensionați lantul cu mânerul.
- Asezați ferăstrăul pe bolțul de susținere.
- Fixați ferăstrăul cu bolțul de fixare.
Dispozitiv de fixare 9 07 02 004 00 6
Pentru țevi și piese rotunde cu un diametru de 100 ... 325 mm. Utilizați numai la pânze de ferăstrău cu o lungime de 500 mm sau 600 mm și o grosime de 2 mm.
- Treceți lanțul de prindere în jurul piesei de lucru și agățați cârligele eclisei în lanțul de prindere.
- Fixați lantul cu piulita de fixare.
- Asezați ferăstrăul pe bolțul de susținere.
- Fixați ferăstrăul cu bolțul de fixare.
Prin prelungirea lanțului de fixare pot fi prelucrate și piese cu un diametru de maxim 440 mm (este necesar lanțul 3 02 31 003 00 3 și bolțul 3 02 16 130 00 4).
Ghidaj pânză de ferăstrău 9 06 06 002 00 9
Pentru țevi și piese rotunde cu un diametru de max. 325 mm. Utilizați numai la pânze de ferăstrău cu o lungime de 530 mm și o grosime de 1,6 mm.
- Demontați mânerul suplimentar al ferăstrăului.
- Fixați ghidajul pânzei de ferăstrău la gaura de la capul de antrenare al ferăstrăului.
- Reglarea fină a pânzei de ferăstrău este realizată prin intermediul ambelor piulițe excentrice.
- Agățați arcul de pretensionăre în găurile de la capul de antrenare.
Dispozitiv de fixare 9 07 02 003 00 8
Pentru profiluri cu o grosime de max. 310 mm și o înălțime de max. 550 mm. Construcția corespunde unei menghine paralele. Bacurile de fixare și capul de fixare sunt reglabile.
- Reglați bacurile de fixare la lățimea de prindere dorită.
- Asezați dispozitivul de fixare pe piesă.
- Inchideti bacurile de fixare cu'brida.
- Aşezati ferăstrăul pe bolțul de susținere.
- Fixați ferăstrăul cu bolțul de fixare.
Dispozitiv de fixare și avans 9 07 02 005 00 0
Pentru țevi și piese rotunde cu un diametru de 80 ... 400 mm.
Informații detaliate găsiți în manualul de utilizare aferent 3 41 00 898 06 8.
Suport pentru lucrul cu mâini libere 3 27 14 062 02 3
Atunci când debitați materiale cum ar fi tabla ondulată, folosiți suportul pentru lucrul cu mâini libere 3 2 7 1 4 0 6 2 0 2 3.
Demontați mânerul suplimentar și fixați suportul pentru lucrul cu mâini libere pe tija de ridicare și în gaura de pe partea superioară a capului de angrenaj.
Întreținere și asistență service post- vânzări.
Urmați pașii următori o dată pe săptămână:
- Turnați puțin petrol lampant direct în orificiul de admisie aer al sculei pneumatice.
- Porniți scula pneumatică timp de 10 până la 15 secunde. În acest timp, petrolul lampant curge afară din scula pneumatică, împreună cu murdăria acumulată în aceasta.
- După această curățare, turnați puțin ulei în orificiul de admisie a aerului, aceasta contribuind la menținerea eficienței motorului.
Lubrifierea continuă este asigurată de ungătorul integrat în mâner.
Întrețineți și curățați scula pneumatică după 300 ore de lucru sau la interval de 6 luni.
Dacă furtunul sculei peumatice este defect, el trebuie înlocuit printr-un furtun special, care poate fi achiziționat de la un centru de service FEIN.
Reglaj corect al uleiului:
Uleiul trebuie să formeze bule la presiunea de lucru (6 bar), când buşonul de umplere este deschis (1).
Un plin de ulei este suficient pentru aprox. 8 ore de functionare.
După scoaterea şurubului de închidere (2) devine vizibil şurubul de reglare (3).
Prin strângerea acestuia se reduce doza de ulei repartizat, prin slăbirea sa, în mașină va ajunge ulei mai mult.
În cele mai multe cazuri este suficient să se strângă respectiv să se slăbească şurubul cu ¼ până la ½ pași de filet.
Eliberati orificiul cu ∅ 2 mm.
Verificați reglajul corect al lubrificatorului cu o probă de hârtie: țineți o foaie albă de hârtie în fața orificiului de ieșire aer al mașinii, pelicula subțire de ulei care se depune pe aceasta nu trebuie să curgă.
Găsiți lista actuală a pieselor de schimb pentru această sculă pneumatică la adresa de internet www.fein.com.
Puteți schimba și singuri, dacă este necesar, următoarele piese:
Garantia legală de conformitate și garanția comercială.
Garantia legală de conformitate a produsului se acordă conform reglementărilor legale din țara punerii în circulație a acestuia. În plus, FEIN acordă o garanție comercială conform certificatului de garanție al producătorului FEIN.
Setul de livrare al sculei dumneavoastră pneumatice poate cuprinde și numai o parte din accesoriiile descrise sau illustrate în prezentele instrucțiuni de utilizare.
Declaratie de conformitate.
Declaratia CE este valabilă pentru țările Uniunii Europene și EFTA (European Free Trade Association) și numai pentru produsele destinate pieței UE sau EFTA. După punerea în circulație a produsului pe piața UE, marcajul UKCA își pierde valabilitatea.
Declaratia UKCA este valabilă numai pentru piața britanică (Anglia, Tara Galilior și Scoția) și numai pentru produsele destinate pieței britanice. După punerea în circulație a produsului pe piața britanică, marcajul CE își pierde valabilitatea.
Protectția mediului înconjurător, eliminare.
Directionați către o stație de reciclare ecologică ambalajele, sculele pneumatice și accesoriiile scoase din uz.
Accesorii.
Utilizați numai accesorii originale de la FEIN, destinate pentru produs. Accesoriiile permise pot fi găsite la adresa www.fein.com.
Prevod originalnega navodila za obratovanje.
