| 产品类型 | 气动管锯 |
| 品牌 | Fein |
| 型号 | STS 325 R |
| 气源 | 压缩空气（气动） |
| 最大气压 | 6 bar |
| 最大管径（标准） | 325 mm |
| 最大管径（带延伸件） | 440 mm |
| 推荐锯条长度 | 500 mm 或 600 mm（取决于装置） |
| 锯条厚度 | 最大 2 mm |
| 空载行程次数 | 未指定 |
| 空气消耗量 | 未指定 |
| 重量 | 未指定 |
| 声压级 | 未指定 |
| 振动级 | 未指定 |
| 附加手柄 | 是，随附 |
| 推荐夹紧装置 | 9 07 02 001 00 1, 9 07 02 004 00 6, 等。 |
| 推荐润滑剂 | 泛音专用油 3 21 32 045 00 0 |
| 保养 | 每 300 小时或 6 个月 |
| 保修 | 按法律规定 + 泛音制造商保修 |
| 合规使用 | 干切金属和塑料 |
| 所需安全装备 | 护目镜、耳罩、手套等 |
常见问题 - STS 325 R Fein
用户关于以下问题的提问 STS 325 R Fein
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 锯 免费PDF格式！查找您的手册 STS 325 R - Fein 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 STS 325 R 品牌 Fein.
用户手册 STS 325 R Fein

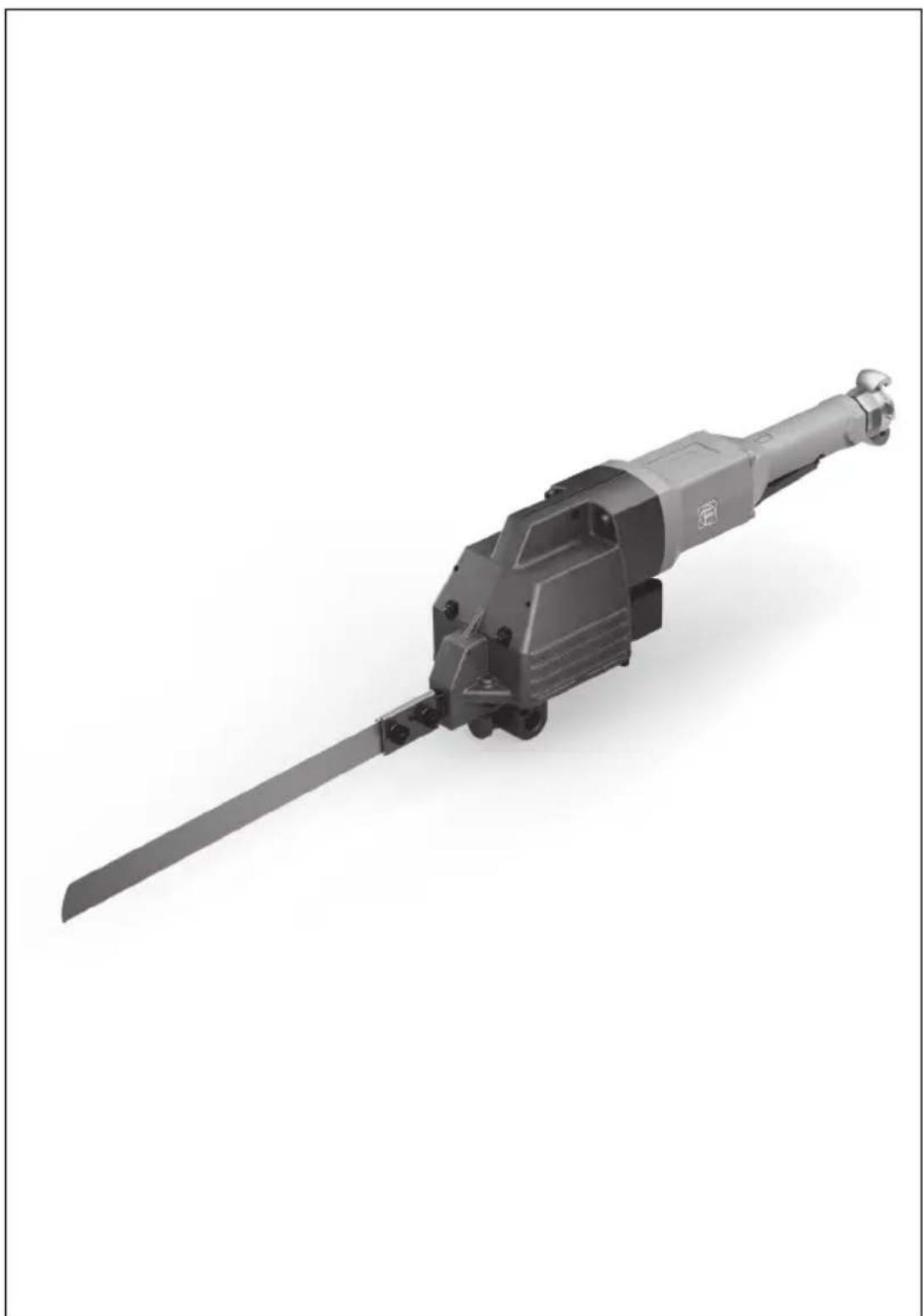

STS325R (\*\*) 7 534 ...
Deutsch (de)
English (en)
Français (fr)
Italiano (it)
Nederlands (nl)
Español (es)
Português (pt)
Ελληνικά (el)
Dansk (da)
Norsk (no)
Svenska (sv)
Suomi (fi)
Türkçe (tr)
Magyar (hu)
Česky (cs)
Slovensky (sk)
Polski (pl)
Română (ro)
Slovensko (sl)
Srpski (sr)
Hrvatski (hr)
Русский (ru)
Українська (uk)
Български (bg)
Eesti (et)
Lietuviškai (lt)
Latviešu (lv)
中文 (zh CM)
繁體中文 (zh CK)
हिन्दी (hi)
عربي [ar]

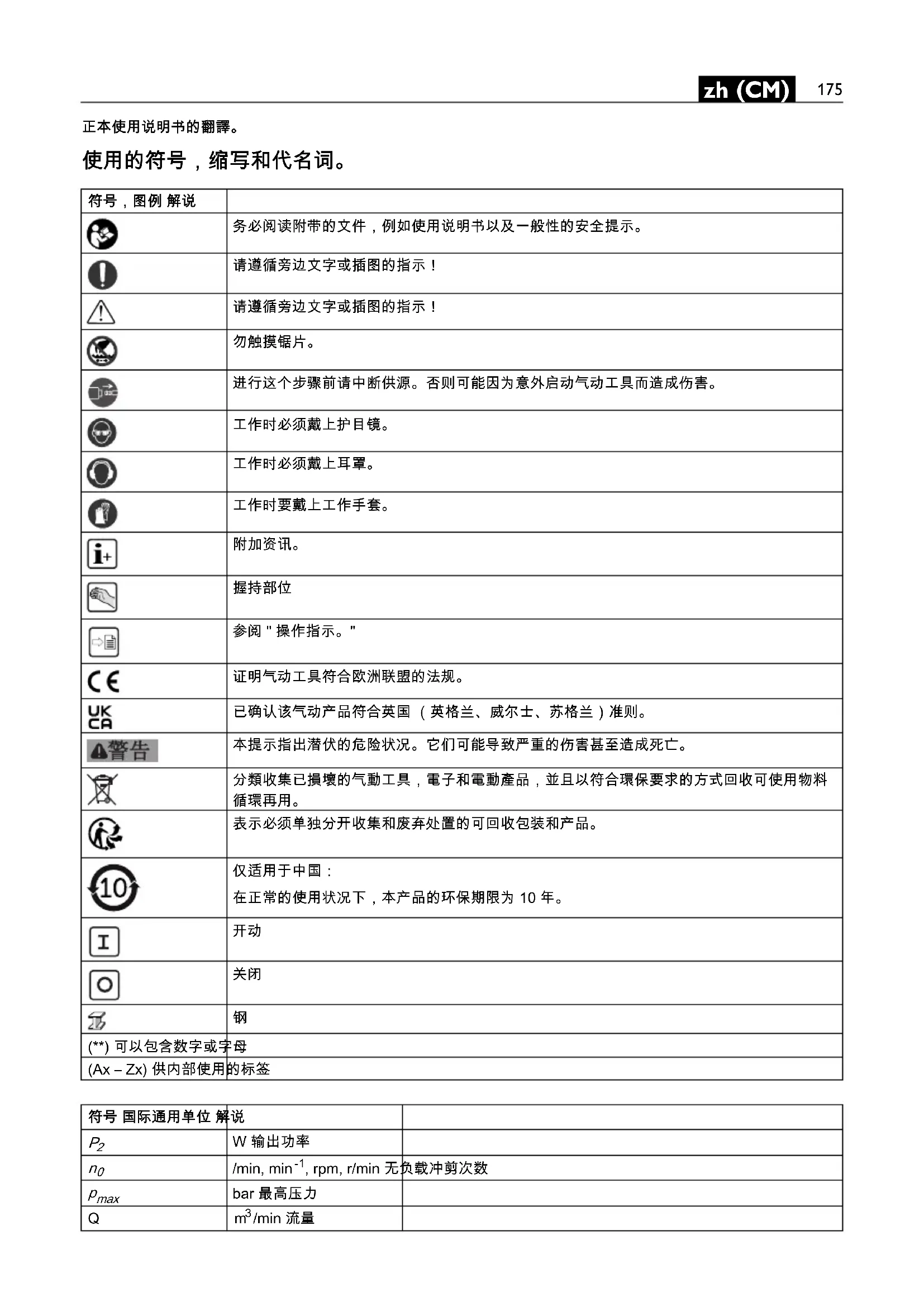

| 符号,图例解说 | |
 | 务必阅读附带的文件,例如使用说明书以及一般性的安全提示。 |
 | 请遵循旁边文字或插图的指示! |
 | 请遵循旁边文字或插图的指示! |
 | 勿触摸锯片。 |
 | 进行这个步骤前请中断供源。否则可能因为意外启动气动工具而造成伤害。 |
 | 工作时必须戴上护目镜。 |
 | 工作时必须戴上耳罩。 |
 | 工作时要戴上工作手套。 |
 | 附加资讯。 |
 | 握持部位 |
 | 参阅"操作指示。" |
 | 证明气动工具符合欧洲联盟的法规。 |
 | 已确认该气动产品符合英国(英格兰、威尔士、苏格兰)准则。 |
 | 本提示指出潜伏的危险状况。它们可能导致严重的伤害甚至造成死亡。 |
 | 分類收集已損壞的氣動工具,電子和電動產品,並且以符合環保要求的方式回收可使用物料循環再用。 |
 | 表示必须单独分开收集和废弃处置的可回收包装和产品。 |
 | 仅适用于中国:在正常的使用狀況下,本产品的环保期限为10年。 |
 | 开动 |
 | 关闭 |
| [OTT3] | 钢 |
| (**)可以包含数字或字母 | |
| (Ax-Zx)供内部使用的标签 | |
| 符号 国际通用单位 解说 | ||
| P_2 | W 输出功率 | |
| n_0 | /min, min ^-1 , rpm, r/min 无 | 负载冲剪次数 |
| p_max | bar 最高压力 | |
| Q | m ^3 /min 流量mm冲程长度 | |
| M... | mm尺寸,公制螺纹 | |
| ∅ mm圆形零件的直径 | ||
| mm软管直径 | ||
| mm管材的最大外直径/使用加长的链条 | ||
| mm最大工件尺寸 | ||
| kg重量符合EPTA-Procedure 01的规定 | ||
| L_pA | dB(A)声压水平 | |
| L_wA | dB(A)声功率水平 | |
| L_pCpeak | dB最高声压水平 | |
| K... | 不确定性系数 | |
| a | m/s2 | 振荡发射值(三向矢量和) |
| a_h,D | m/s2 | 平均锯削震荡值 |
| m,s,kg,A,mm,V,W,Hz,N,°C,dB,min,m/s2 | 国际性单位系统SI中的标准单位和引用单位。 | |
有关您的安全。
阅读所有的安全规章和指示。如未遵循安全规章和指示，可能遭受电击，产生火灾和/
或造成严重伤害。
妥善保存所有的安全规章和指示以便日后查阅。
未彻底阅读并完全了解本使用说明书之前，不可以操作气动工具。保存上述文件以方便日后查阅，如果转让或出售气动工具，要将上述文件交给新的物主。
同时也要注意各国有关的工作安全规定。
正确的用法。
该气动切管机 STS325R ( ^** ) 适用于在能够遮蔽风雨的工作场所中，用 FEIN 许可的锯片和附件（详见
www.fein.com）对金属材料和塑料制成的圆形及其他形状的工件进行切割，适合商业用途，无需供水。
该便携式切管机不得作为手持工具使用。务必使用管道固定架。
只有专业人员或经过培训的人员方可操作该切管机。
可预见的违规使用。
为了能够安全地操作本产品并排除违规使用，禁止以下行为：
- 擅自改装
- 用于其他用途
- 不遵守操作规程
- 工业上采取自动化的方式连续使用
- 超出当地劳动安全法规规定的使用限制
安全规章。
工作场所。
工作场所要保持干净，整洁。混乱和黑暗的工作场所容易导致意外。
立即清理外泄的油液，并按照制造商的规定进行处理（参见数据表）。
不可以在有爆炸危险的环境（例如有易燃液体，尘埃或瓦斯的工地）中使用气动工具。气动工具作业时喷出的火花容易引燃可燃性尘埃或蒸汽。
使用气动工具时不可让儿童和与工作无关的人靠近工地。如果分散注意力容易在操作气动工具时失控。
使用气动工具时的安全规章
定期检查供气。切勿弯折软管，擅自改变软管口径。软管必须远离高温和利刃。务必拧紧软管夹。软管和连接装置如果损坏了要立即送修。如果供气系统损坏了，气管会乱摔并造成伤害。被气流卷起的尘埃或废屑可能伤害眼睛。
有关个人安全的指示
工作时必须提高警觉，把注意力投注在工作上并且要理性地操作气动工具。疲惫时，喝酒或服用毒品，药物之后，切勿操作气动工具。使用气动工具时只要稍微分心便可能导致后果严重的伤害。
工作时必须穿戴个人的安全装备。务必佩戴护目镜。根据所使用的气动工具种类以及用途，穿戴个人的安全装备，例如防尘面罩，止滑工作鞋，头盔或耳罩。这个防护措施可降低受伤的危险。
避免意外地开动机器。将气动工具连接在供气装备之前，务必确定开关是位在"AUS(关闭)"位置上。当您提动气动工具时将手指头按在开关上，或者把气动工具连接在供气装备上时机器是处在开动的状态，都可能产生意外。
开动气动工具之前必须拆除仍然插在气动工具上的调整工具或扳手。气动工具的转动件上如果插著调整工具或扳手，可能造成伤害。
工作时不可掉以轻心。操作机器时要确保立足稳固，并要随时保持平衡。这样能够帮助您在突发状况下及时地控制住气动工具。
如果在工作过程中感到刺痛、麻木或疼痛，请告知主管并就医。
穿著合适的工作服。工作时不可穿著宽鬆的衣服也不可戴饰品。头髮，衣物及手套必须远离机器上的转动部件。宽松的衣服，饰品或长髮可能会被卷入机器的转动部件中。
如果能够在机器上安装吸尘器和集尘装备，务必按照指示安装和操作上述设备。使用这些装备可以降低工作尘对人体的伤害。
小心地处理和使用气动工具
不得超过工具上标示的最大气压。
勿让气动工具超荷。根据工作性质选择适合的安装件。选用合适的安装件，可以在规定的功率范围内更有效率更安全的工作。
勿使用起停开关故障的气动工具。如果无法正常地开动或关闭气动工具，极容易发生意外。尽快将故障的机器送修。
本气动工具已预先进行了润滑。在首次使用时，可能会有多余的油液溢出并溅到操作人员身上。
在调整气动工具、更换零件或搁置气动工具之前，都必先须中断供电。这个防范措施可以避免不小心开动机器。
不使用气动工具时必须把它存放在儿童无法取得之处。勿让不熟悉气动工具的操作方法以及未阅读本说明书的人使用气动工具。让经验不足的人操作气动工具容易发生危险。
要细心保养气动工具。检查气动工具上的转动部件是否运作正常，有没有被夹住的现象，确定是否有零件断裂或损坏了，而这些故障的机件是否影响了气动工具的运作功能。使用气动工具之前务必先修理故障的机件。很多意外都是因为未做好气动工具的维修工作所造成。
切剪工具必须保持锋利，清洁。经过细心保养的锋利切剪工具比较不会卡在工件中，而且比较容易操作。
作业前须检查锯条是否有损坏。只能使用未损坏的锯条。
如果锯条卡住，请关闭工具并让其保持静止。查明并排除卡住的原因。使用劈裂楔辅助。
遵照本说明书上的指示，以及针对本特殊气动机型的规定使用气动工具，配件及安装件等。另外也必须注意有关机器操作方式及机器适用范围的解说。使用气动工具执行不符合该工具性能的工作，极容易发生危险的状况。
使用和气动工具一起供货的辅助手柄。操作气动工具时如果失控，可能造成伤害。
使用双手握牢气动工具并确保立足稳固。使用双手才能稳固地操作气动工具。
不可加工含有石棉的材料。石棉是致癌物质。
确认锯条安装牢固。
双手必须远离锯片。手不可以握在锯片的前端或下部。不小心接触锯片，手会被割伤。锯割时锯片会变得非常灼热。
先开动气动工具，然后才可以将它放在工件上加工。有反弹的危险或操作气动工具时发生失控的情形。
不可以使用螺丝或钉子将铭牌和图案固定在气动工具上。使用有背黏胶的铭牌。
不可以使用非气动工具制造商特别设计或许可的配件。即便可以将附件安装在气动工具上，仍然不代表能够确保工作安全。
留心隐藏的电气线路，煤气管道和水管。在开始工作前先检查工作区域，例如使用金属探测器。
服务
气动工具只能交给合格的技术人员，使用原厂的备件修理。这样才能确保气动工具的安全性能。
特殊的安全指示。
工作时，如果机器的安装件可能刺穿隐藏的电线，务必要握着手柄上的绝缘位置操作机器。安装件如果接触了有电流通过的电线，机器上的金属零件也会带电，可能造成电击。
切勿通过软管来提拿该气动工具。
固定好工件。使用固定装置比用手更能够夹紧工件。
戴上防护用品。根据适用情况，使用面罩，安全护目镜或安全眼镜。适用时，戴上防尘面具，听力保护器，手套和能挡小磨料或工件碎片的工作围裙。眼防护罩必须挡住各种操作产生的飞屑。防尘面具或口罩必须能够过滤操作产生的颗粒。长期暴露在高强度噪音中会引起失聪。
当气动工具上的标签和警告标识出现老化或磨损时，须及时更换。
不可以将机器上的安装件对准自己，他人或动物。锋利或炙热的安装件可能伤害人。
处理对身体有危害的废尘
使用本机器锯削时可能会产生有害健康的废尘。
接触或呼吸了某些废尘，例如：石棉尘和有石棉成分的废尘，含铅的颜料尘，金属尘，某些种类的木尘，矿物尘，研磨含矿物工件而产生的矽尘，含颜料稀释剂的废尘，含木材保护剂的废尘以及含防腐蚀剂（针对船舶）的废尘等，可能出现过敏现象和/或造成呼吸道疾病，癌症以及影响生殖能力。吸入废尘后的致病可能性，需视曝露在危尘中的程度而定。操作机器时必须使用合适而且合格的吸尘装备，以及佩戴个人的防护装备，另外也要保持工作场所的良好通风状况。加工含石棉工件的工作必须交给专业人员执行。
木尘和轻建材尘，研磨尘和化学材料混合的热尘等，都可能在特定状况下产生自燃或者造成爆炸。避免让火花喷向集尘箱。防止气动工具和被研磨物过热。定时清倒集尘箱。注意工件制造商所提出的有关加工时的注意事项，而且要兼顾贵国有关加工该工件的法规。
试运行。
每次使用本产品之前进行以下步骤：
- 检查产品的状态和功能是否正常。
- 检查附件是否在固定牢固。
连接供气装备。
要确保气动工具能够顺畅地运作，必须使用由分水器，油雾器和压缩空气调节装置组成的油水分离器。检查压缩空气系统的气压，是否和气动工具铭牌上规定的气压一致。
- 安装之前先使用压缩空气吹净软管。
在使用万向旋转接头（棘爪式接头）时，务必使用安全插销和软管防脱绳。
软管的直径必须最少13毫米。龙头和联结开关的通道孔直径最少要有8毫米。
工作前，先确认是否已经为手柄上的省油注油器加满油。
调整好注油器油以及让它保有足够的储油量，是确保注油器能够发挥最佳功能的先决条件。
使用外接注油器时，油管的长度不能超过 5 米，否则油会滞留在油管中，无法抵达机器。
根据需要向油箱中加入 FEIN 专用机油 32132045000（高品质液压油，等级：HLP/ISO-VG46）。禁止使用汽车发动机机油，这类油品不适用于气动工具。
振动和噪声排放值
本说明中所列的振动值和噪声排放值，系依据 EN 62841 标准规定的测量方法测得，可供不同气动工具之间的对比。这些数值也适用于对振动和噪声暴露的初步评估。
所列出的振动值和噪声排放值代表了该气动工具的典型用途。
但是，如果将该气动工具用于其他用途，使用不同的附件或保养不充分，那么振动总值和噪声排放值将会有所不同。这些情况都可能会显著增加整个工作期间的振动和噪声暴露。
为了准确估计振动和噪声暴露，还应考虑设备关机的时间或正在运行但未实际使用的时间。这样可以显著降低整个作业空间的振动和噪声暴露。
制定额外的安全措施，以保护操作员免受振动和噪声的影响，例如：保养气动工具及附件、保持双手温暖、优化作业流程。
操作指示。
先开动气动工具，然后才可以将它放在工件上加工。
用力均匀地朝着锯割的方向轻推动气动工具。推力过猛会明显地降低安装件的使用寿命。
在整个锯割过程中全程中，务必握紧气动工具的握柄。锯割过程结束后，应立即关闭气动工具。
为了提高锯片的使用寿命，加工金属时最好使用润滑剂：
- 在钢板上切剪时：锯割油，
- 在铝板上切剪时：油脂。
也可以在锯割线上涂抹锯割脂。
打开软管联结器时，要先关闭滚珠龙头接着再开动气动工具。必须先放空全部的压缩空气，然后才可以解开软管联结器。
请使用推荐的管道固定架和导向架。
请尽可能按照所示位置安装管道固定架（参见第7页）。
固定装置 9 07 02 001 00 1
适用于在锯割直径不超过 159 mm 的管材及其它圆形材料时使用。
- 把固定链缠绕在工件上，并且把夹板上的钩子挂在固定链上。
- 使用手柄杆固定链条。
- 将切管机放置在支撑销上。
- 使用止动螺栓锁住切管机。
适用于在锯割直径从 100 到 325 mm 的管材及其它圆形材料时使用。只允许使用长度为 500 mm 或 600 mm、厚度为 2 mm 的锯片。
- 把固定链缠绕在工件上，并且把夹板上的钩子挂在固定链上。
- 用张紧螺母张紧链条。
- 将切管机放置在支撑销上。
- 使用止动螺栓锁住切管机。
通过延长管链条，也可以锯割直径不超过 440 mm 的工件（需要使用链条 30231003003 和销子 30216130004）。
锯片导向架 9 06 06 002 00 9
适用于在锯割直径不超过 325 mm 的管材及其它圆形材料时使用。只允许使用长度为 530 mm、厚度为 1.6 mm 的锯片。
- 拆卸切管机的辅助手柄。
- 将锯片轨架固定在切管机齿轮箱头部的孔上。
- 通过两个偏心螺母对锯片进行精调。
- 将预拉紧的弹簧挂入齿轮箱头部的孔内。
适用于在锯割宽度不超过 310 mm、高度不超过 550 mm 的型材时使用。其结构类似于台钳。钳口和夹紧头均可调节。
- 将钳口调整至所需的夹紧范围。
- 将该管道固定架放置在工件上。
- 转动手柄合上钳口。
- 将切管机放置在支撑销上。
- 使用止动螺栓锁住切管机。
管道固定架 9 07 02 005 00 0
适用于在锯割直径从 80 到 400 mm 的管材及其它圆形材料时使用。
详细信息请参见相关的使用说明书 3 41 00 898 06 8。
徒手托架 32714062023
例如锯割瓦楞铁皮时，您可以使用徒手托架32714062023。
拆下辅助手柄并把徒手托架固定在冲击杆和传动壳上部的孔中。
维修和顾客服务。
以下的步骤每周执行一次：
- 在气动工具的进气孔加点煤油。
- 开动气动工具并让它运行 10 到 15 秒。此时煤油就会连同污垢一起从气动工具中流出。
- 做完这个清洁步骤后，可以在进气孔上加点油，这样有助于保护发动机的性能。
剩下的润滑工作则由位在手柄中的节约注油器接手。
每 6 个月或每 300 个工作小时便要维修和清洁气动工具。
如果气动工具的软管损坏了，可以向 FEIN 的顾客服务中心购买经过特殊处理的软管。

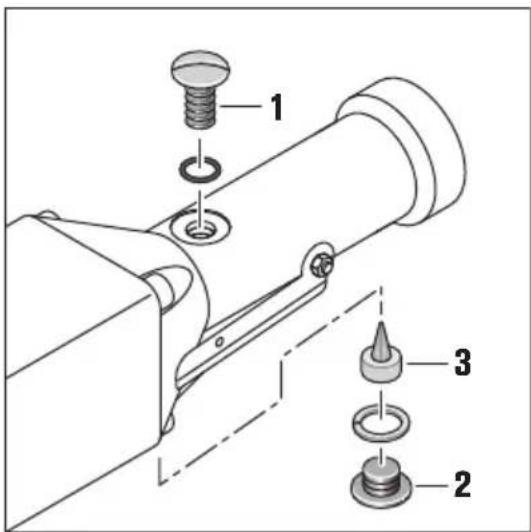

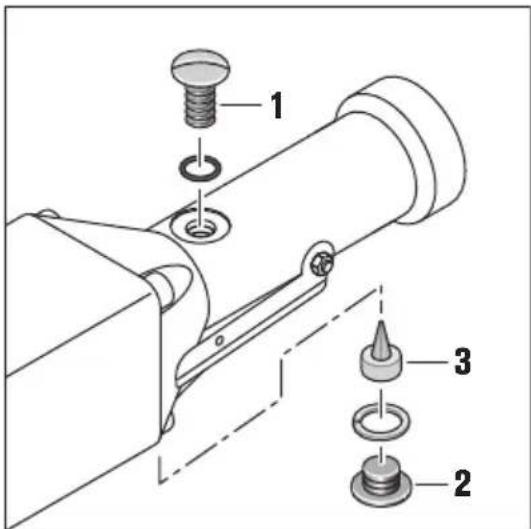

如何调控油量：
在工作压力 (6 bar) 下，松开注油螺丝 (1) 时，油液应呈现沸腾状态。
油罐加满油后，大概可工作8小时。
拆下锁紧螺钉 (2) 后可以看见调节螺丝 (3)。
拧紧螺丝可以降低出油量，放松螺丝后，更多油会涌入机器中。
多数情况下，拧紧或松动 1 / 4 到 1 / 2 圈便已经足够了。
让开口露出 2 毫米宽的空隙。
您可以用纸测试注油器的调整结果：首先将一张白纸放在机器的排气孔上，油喷溅在纸上形成的薄膜不可以出现流动的现象。
从以下的网址 www.fein.com 可以找到本气动工具目前的备件清单。
以下零件您可以根据需要自行更换：辅助手柄，钻具，软管
保修。
有关本产品的保修条件，请参考购买国的相关法律规定。此外 FEIN 还提供制造厂商的保修服务。有关保修的细节，请向您的专业经销商，FEIN 在贵国的代理或您的 FEIN 顾客服务中心询问。
本使用说明书中提到的或标示的附件，只有一部分是包含在气动工具的供货范围中。
合格说明。
CE 声明 仅对欧盟和 EFTA（欧洲自由贸易联盟）的国家，及针对欧盟或 EFTA 市场的产品有效。当产品在欧盟市场流通后，UKCA（英国合格评定标志）商标即失效。
UKCA 声明 仅适用于英国市场（英格兰，威尔士和苏格兰），及适用于针对英国市场的产品。一旦产品进入英国市场，CE 标志便失效。
环境保护和废物处理。
以符合环保要求的方式回收利用包装，废弃的气动工具及配件。
配件。
只使用规定用于本产品的 FEIN 原厂配件。允许用于本产品的配件请登录网址 www.fein.com 查看。
正本使用說明書的翻譯。
使用的符號，縮寫和代名詞。
| 符號,圖例 解說 | |
 | 必須閱讀附帶的文件,例如使用說明書以及一般性的安全提示。 |
 | 請遵循旁邊文字或插圖的指示! |
 | 請遵循旁邊文字或插圖的指示! |
 | 勿觸摸鋸片。 |
 | 進行這個步驟前請中斷供源。否則可能因為意外啟動氣動工具而造成傷害。 |
 | 工作時必須戴上護目鏡。 |
 | 工作時必須戴上耳罩。 |
 | 工作時要戴上工作手套。 |
 | 附加資訊。 |
 | 握持部位 |
 | 參閱 "操作指示。" |
 | 證明氣動工具符合歐洲聯盟的法規。 |
 | 已確認此氣動產品符合英國(英格蘭、威爾斯、蘇格蘭)規範。 |
 | 本標示提示潛伏的危險狀況。它們可能導致嚴重的傷害甚至造成死亡。 |
 | 分類收集已損壞的氣動工具,電子和電動產品,並且以符合環保要求的方式回收可使用物料循環再用。 |
 | 表示必須單獨分開收集和廢物處置的可回收包裝和產品。 |
 | 僅適用於中國:在正常的使用狀況下,本產品的環保期限為10年。 |
 | 開動 |
 | 關閉 |
 | 鋼 |
| (**)可以包含數字或字母 | |
| (Ax-Zx)供內部使用的標籤 | |
| 符號 國際通用單位 解說 | ||
| P_2 | W 輸出功率 | |
| n_0 | /min, min ^-1 , rpm, r/min 無負載衝剪次數 | |
| p_max | bar 最高壓力 | |
| Q→ | m ^3 /min 流量mm 衝程長度 | |
| M... | mm 尺寸,公制螺紋 | |
| ∅ mm 圓形零件的直徑 | ||
| ∅ | mm 軟管直徑 | |
| ∅ 6 | mm 管材的最大外直徑 / 使用加長的鏈條 | |
| mm 最大工件尺寸 | ||
| kg 重量符合 EPTA-Procedure 01 的規定 | ||
| L_pA | dB(A) 聲壓水平 | |
| L_wA | dB(A) 聲壓功率水平 | |
| L_pCpeak | dB 最高聲壓水平 | |
| K... | 不確定系數 | |
| a | m/s2 | 振蕩發射值(三向矢量和) |
| a_h,D | m/s2 | 平均鋸削震蕩值 |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2 | 國際性單位系統 SI 中的標準單位和引用單位。 | |
有關您的安全。
閱讀所有的安全規章和指示。如未遵循安全規章和指示，可能遭受電擊，產生火災和/
或造成嚴重傷害。
妥善保存所有的安全規章和指示以便日后查閱。
未徹底閱讀並完全了解本使用說明書之前，不可以操作氣動工具。保存上述文件以方便日後查閱，如果轉讓或出售氣動工具，要將上述文件交給新的物主。
同時也要注意各國有關的工作安全規定。
預期用途。
這款氣動切管機 STS325R (**) 適用於在能夠遮蔽風雨的工作場所中，用 FEIN 許可的鋸片和附件（詳見
www.fein.com）對金屬材料和塑膠製成的圓形及其它形狀的工件進行切割，適合商業用途，無需供水。
此便攜式切管機不得作為手持工具使用。務必使用管道固定架。
只有專業人員或經過訓練的人員方可操作此切管機。
可預見的違規使用。
為了能夠安全地操作本產品並排除違規使用，禁止以下行為：
- 擅自改裝
- 非預期用途
- 不遵守操作規程
- 工業上採取自動化的方式連續使用
- 超出當地勞動安全法規規定的使用限制
安全規章。
工作場所。
工作場所要保持乾淨，整潔。混亂和黑暗的工作場所容易導致意外。
立即清理外洩的油液，並依照製造商的規定進行處理（請參閱資料表）。
不可以在有爆炸危險的環境（例如有易燃液體，塵埃或瓦斯的工地）中使用氣動工具。氣動工具作業時噴出的火花容易引燃可燃性塵埃或蒸汽。
使用氣動工具時不可讓兒童和與工作無關的人靠近工地。如果分散注意力容易在操作氣動工具時失控。
使用氣動工具時的安全規章
定期檢查供氣。切勿彎折軟管，擅自改變軟管口徑。軟管必須遠離高溫和利刃。務必擰緊軟管夾。軟管和連接裝置如果損壞了要立即送修。如果供氣系統損壞了，氣管會亂摔並造成傷害。被氣流捲起的塵埃或廢屑可能傷害眼睛。
有關個人安全的指示
工作時必須提高警覺，把注意力投注在工作上並且要理性地操作氣動工具。疲憊時，喝酒或服用毒品，藥物之後，切勿操作氣動工具。使用氣動工具時只要稍微分心便可能導致後果嚴重的傷害。
工作時必須穿戴個人的安全裝備。務必佩戴護目鏡。根據所使用的氣動工具種類以及用途，穿戴個人的安全裝備，例如防塵面罩，止滑工作鞋，頭盔或耳罩。這個防護措施可降低受傷的危險。
避免意外地開動機器。將氣動工具連接在供氣裝備之前，務必確定開關是位在"AUS(關閉)"位置上。當您提動氣動工具時將手指頭按在開關上，或者把氣動工具連接在供氣裝備上時機器是處在開動的狀態，都可能產生意外。
開動氣動工具之前必須拆除仍然插在氣動工具上的調整工具或扳手。氣動工具的轉動件上如果插著調整工具或扳手，可能造成傷害。
工作時不可掉以輕心。操作機器時要確保立足穩固，並要隨時保持平衡。這樣能夠幫助您在突發狀況下及時地控制住氣動工具。
如果在工作過程中感到刺痛、麻木或疼痛，請通報主管並就醫。
穿著合適的工作服。工作時不可穿著寬鬆的衣服也不可戴飾品。頭髮，衣物及手套必須遠離機器上的轉動部件。寬鬆的衣服，飾品或長髮可能會被捲入機器的轉動部件中。
如果能夠在機器上安裝吸塵器和集塵裝備，務必按照指示安裝和操作上述設備。使用這些裝備可以降低工作塵對人體的傷害。
小心地處理和使用氣動工具
不得超過工具標示之最大氣壓。
勿讓氣動工具超荷。根據工作性質選擇適合的安裝件。選用合適的安裝件，可以在規定的功率範圍內更有效率更安全的工作。
勿使用起停開關故障的氣動工具。如果無法正常地開動或關閉氣動工具，極容易發生意外。盡快將故障的機器送修。
本氣動工具已預先進行了潤滑。在首次使用時，可能會有多餘的油液溢出並濺到操作人員身上。
在調整氣動工具，更換零件或擱置氣動工具之前，都必先須中斷供電。這個防範措施可以避免不小心開動機器。
不使用氣動工具時必須把它存放在兒童無法取得之處。勿讓不熟悉氣動工具的操作方法以及未閱讀本說明書的人使用氣動工具。讓經驗不足的人操作氣動工具容易發生危險。
要細心保養氣動工具。檢查氣動工具上的轉動部件是否運作正常，有沒有被夾住的現像，確定是否有零件斷裂或損壞了，而這些故障的機件是否影響了氣動工具的運作功能。使用氣動工具之前務必先修理故障的機件。很多意外都是因為未做好氣動工具的維修工作所造成。
切剪工具必須保持鋒利，清潔。經過細心保養的鋒利切剪工具比較不會卡在工件中，而且比較容易操作。
作業前須檢查鋸條是否有損壞。只能使用未損壞的鋸條。
如果鋸條卡住，請關閉工具並讓其保持靜止。找出並排除卡住的原因。使用劈裂楔輔助。
遵照本說明書上的指示，以及針對本特殊氣動機型的規定使用氣動工具，配件及安裝件等。另外也必須注意有關機器操作方式及機器適用範圍的解說。使用氣動工具執行不符合該工具性能的工作，極容易發生危險的狀況。
使用和氣動工具一起供貨的輔助手柄。操作氣動工具時如果失控，可能造成傷害。
使用雙手握牢氣動工具並確保立足穩固。使用雙手才能穩固地操作氣動工具。
不可加工含有石棉的材料。石棉是致癌物质。
確認鋸條安裝牢固。
雙手必須遠離鋸片。手不可以握在鋸片的前端或下部。不小心接觸鋸片，手會被割傷。鋸割時鋸片會變得非常灼熱。
先開動氣動工具，然後才可以將它放在工件上加工。有反彈的危險或操作氣動工具時發生失控的情形。
不可以使用螺絲或釘子將銘牌和圖案固定在氣動工具上。使用有背黏膠的銘牌。
不可以使用非氣動工具制造商特別設計或許可的配件。即便可以將附件安裝在氣動工具上，仍然不代表能夠確保工作安全。
留心隱藏的電氣線路，煤氣管道和水管。在開始工作前先檢查工作區域，例如使用金屬探測器。
服務
氣動工具只能交給合格的技術人員，使用原廠的備件修理。這樣才能確保氣動工具的安全性能。
特別安全說明。
工作時，如果機器的安裝件可能刺穿隱藏的電線，務必要握著手柄上的絕緣位置操作機器。安裝件如果接觸了有電流通過的電線，機器上的金屬零件也會帶電，可能造成電擊。
切勿透過軟管提拿該氣動工具。
固定好工件。使用固定夾具或鉗台比用手持更能夠夾緊工件。
戴上防護用品。根據適用情況，使用面罩，安全護目鏡或安全眼鏡。適用時，戴上防塵面具，聽力保護器，手套和能擋小磨料或工件碎片的工作圍裙。眼防護罩必須擋住各種操作產生的飛屑。防塵面具或口罩必須能夠過濾操作產生的顆粒。長期暴露在高強度噪音中會引起失聰。
當氣動工具上的標籤和警告標識出現老化或磨損時，須及時更換。
不可以將機器上的安裝件對準自己，他人或動物。鋒利或炙熱的安裝件可能傷害人。
處理對身體有危害的廢塵
使用本機器鋸削時可能會產生有害健康的廢塵。
接觸或呼吸了某些廢塵，例如：石棉塵和有石棉成分的廢塵，含鉛的顏料塵，金屬塵，某些種類的木塵，礦物塵，研磨含礦物工件而產生的矽塵，含顏料稀釋劑的廢塵，含木材保護劑的廢塵以及含防腐蝕劑（針對船舶）的廢塵等，可能出現過敏現像和/或造成呼吸道疾病，癌症以及影響生殖能力。吸入廢塵後的致病可能性，需視曝露在危塵中的程度而定。操作機器時必須使用合適而且合格的吸塵裝備，以及佩戴個人的防護裝備，另外也要保持工作場所的良好通風狀況。加工含石棉工件的工作必須交給專業人員執行。
木塵和輕建材塵，研磨塵和化學材料混合的熱塵等，都可能在特定狀況下產生自燃或者造成爆炸。避免讓火花噴向集塵箱。防止氣動工具和被研磨物過熱。定時清倒集塵箱。注意工件制造商所提出的有關加工時的注意事項，而且要兼顧貴國有關加工該工件的法規。
試運行。
每次使用本產品之前進行以下步驟：
- 檢查產品的狀態和功能是否正常。
- 檢查配件是否在固定牢固。
連接供氣裝備。
要確保氣動工具能夠順暢地運作，必須使用由分水器，油霧器和壓縮空氣調節裝置組成的油水分離器。檢查壓縮空氣系統的氣壓，是否和氣動工具銘牌上規定的氣壓一致。
- 安裝之前先使用壓縮空氣吹淨軟管。
使用萬向旋轉接頭（棘爪式接頭）時，請務必使用安全插銷和軟管防脫繩。
軟管的直徑必須最少 13 毫米。龍頭和聯結開關的通道孔直徑最少要有 8 毫米。
工作前，先確認是否已經為手柄上的省油注油器加滿油。
調整好注油器油以及讓它保有足夠的儲油量，是確保注油器能夠發揮最佳功能的先決條件。
使用外接注油器時，油管的長度不能超過 5 米，否則油會滯留在油管中，無法抵達機器。
依需求在油箱中加入 FEIN 專用機油 32132045000 （高品質液壓油，等級：HLP/ISO-VG46）。禁止使用汽車引擎機油，這類油品不適用於氣動工具。
振動和噪聲排放值
本說明所列的振動值和噪音排放值，係依據 EN 62841 標準規定的測量方法測得，可供不同氣動工具之間的對比。這些數值也適用於對振動和噪音暴露的初步評估。
所列出的振動值和噪音排放值代表了此氣動工具的典型用途。
但是，如果將該氣動工具用於其他用途，使用不同的配件或保養不充分，那麼振動總值和噪音排放值將會有所不同。這些情況都可能會顯著增加整個工作期間的振動和噪音暴露。
為了準確估計振動和噪聲暴露，還應考慮設備關機的時間或正在運行但未實際使用的時間。這樣可以顯著降低整個作業空間的振動和噪聲暴露。
制定額外的安全措施，以保護操作員免受振動和噪音的影響，例如：保養氣動工具及配件、保持雙手溫暖、優化作業流程。
操作指示。
先開動氣動工具，然後才可以將它放在工件上加工。
用力均勻地朝著鋸割的方向輕推動氣動工具。推力過猛會明顯地降低安裝件的使用壽命。
在整個鋸割過程中全程中，務必握緊氣動工具的握柄。鋸割過程結束後，應立即關閉氣動工具。
為了提高鋸片的使用壽命，加工金屬時最好使用潤滑劑：
- 在钢板上切剪时：锯割油，
- 在铝板上切剪时：油脂。
也可以在鋸割線上塗抹鋸割脂。
打開軟管聯結器時，要先關閉滾珠龍頭接著再開動氣動工具。必須先放空全部的壓縮空氣，然後才可以解開軟管聯結器。
請使用建議的管道固定架和導引架。
請盡可能依照所示位置安裝管道固定架（請參見第7頁）。
固定装置 9 07 02 001 00 1
適用於在鋸割直徑不超過 159 mm 的管材及其它圓形材料時使用。
- 把固定鏈纏繞在工件上，並且把夾板上的鉤子掛在固定鏈上。
- 使用手柄杆固定鏈條。
- 將切管機放置在支撐銷上。
- 使用止動螺栓鎖住切管機。
適用於在鋸割直徑從 100 到 325 mm 的管材及其它圓形材料時使用。只允許使用長度為 500 mm 或 600 mm、厚度為 2 mm 的鋸片。
- 把固定鏈纏繞在工件上，並且把夾板上的鉤子掛在固定鏈上。
- 用張緊螺帽張緊鏈條。
- 將切管機放置在支撐銷上。
- 使用止動螺栓鎖住切管機。
透過延長管鏈條，也可以鋸割直徑不超過 440 mm 的工件（需要使用鏈條 30231003003 和銷子 30216130004）。
鋸片導引架 9 06 06 002 00 9
適用於在鋸割直徑不超過 325 mm 的管材及其它圓形材料時使用。只允許使用長度為 530 mm、厚度為 1,6 mm 的鋸片。
- 拆卸切管機的輔助把手。
- 將鋸片導引架固定在切管機變速箱頭部的孔上。
- 透過兩個偏心螺帽對鋸片進行精調。
- 將預先拉緊的彈簧掛入齒輪箱頭部的孔內。
適用於在鋸割寬度不超過 310 mm、高度不超過 550 mm 的型材時使用。其結構類似台鉗。鉗口和夾緊頭均可調整。
- 將鉗口調整至所需的夾持範圍。
- 將此管道固定架放置在工件上。
-
轉動手柄合上鉗口。
-
將切管機放置在支撐銷上。
- 使用止動螺栓鎖住切管機。
管路固定架 9 07 02 005 00 0
適用於在鋸割直徑從 80 到 400 mm 的管材及其它圓形材料時使用。
詳細資訊請參閱相關的使用說明書 34100898068。
徒手托架 32714062023
例如鋸割瓦楞鐵皮時，您可以使用徒手托架
32714062023。
拆下輔助手柄並把徒手托架固定在衝擊杆和傳動殼上部的孔中。
維修和顧客服務。
以下的步驟每周執行一次：
- 在氣動工具的進氣孔加點煤油。
- 開動氣動工具並讓它運行 10 到 15 秒。此時煤油就會連同污垢一起從氣動工具中流出。
- 做完這個清潔步驟後，可以在進氣孔上加點油，這樣有助於保護發動機的性能。
剩下的潤滑工作則由位在手柄中的節約注油器接手。
每 6 個月或每 300 個工作小時便要維修和清潔氣動工具。
如果氣動工具的軟管損壞了，可以向 FEIN 的顧客服務中心購買經過特殊處理的軟管。
如何調控油量：
於工作壓力 (6 bar) 下，鬆開注油螺絲 (1) 時，油液應呈現沸騰狀態。
油罐加滿油後，大概可工作8小時。
拆下鎖緊螺釘 (2) 後可以看見調節螺絲 (3)。
擰緊螺絲可以降低出油量，放松螺絲後，更多油會湧入機器中。
多數情況下，擰緊或鬆動 1 / 4 到 1 / 2 圈便已經足夠了。
讓開口露出 2 毫米寬的空隙。
您可以用紙測試注油器的調整結果：首先將一張白紙放在機器的排氣孔上，油噴濺在紙上形成的薄膜不可以出現流動的現像。
從以下的網址 www.fein.com 可以找到本氣動工具目前的備件清單。
以下零件您可以根據需要自行更換：
輔助手柄，鑽具，軟管
保修。
有關本產品的保修條件，請參考購買國的相關法律規定。此外 FEIN 還提供制造廠商的保修服務。有關保修的細節，請向您的專業經銷商，FEIN 在貴國的代理或您的 FEIN 顧客服務中心詢問。
本使用說明書中提到的或標示的附件，只有一部分是包含在氣動工具的供貨範圍中。
合格說明。
CE 聲明僅對歐盟和 EFTA（歐洲自由貿易聯盟）的國家，及針對歐盟或 EFTA 市場的產品有效。當產品在歐盟市場流通後，UKCA（英國合格評定標誌）商標即失效。
UKCA 聲明僅適用於英國市場（英格蘭，威爾士和蘇格蘭），及適用於針對英國市場的產品。一旦產品進入英國市場，CE 標誌便失效。
環境保護和廢物處理。
以符合環保要求的方式回收利用包裝，廢棄的氣動工具及配件。
附件。
只使用規定用於本產品的 FEIN 原廠附件。允許用於本產品的附件請登錄網址 www.fein.com 查看。
