| Termék típusa | Pneumatikus csőfűrész |
| Márka | Fein |
| Modell | STS 325 R |
| Tápellátás | Sűrített levegő (pneumatikus) |
| Maximális légnyomás | 6 bar |
| Max. csőátmérő (standard) | 325 mm |
| Max. csőátmérő (hosszabbítóval) | 440 mm |
| Ajánlott fűrészlap hossz | 500 mm vagy 600 mm (készüléktől függően) |
| Fűrészlap vastagsága | Akár 2 mm |
| Üresjárati löketek száma | Nincs meghatározva |
| Levegőfogyasztás | Nincs meghatározva |
| Súly | Nincs meghatározva |
| Hangnyomásszint | Nincs meghatározva |
| Rezgésszint | Nincs meghatározva |
| Kiegészítő fogantyú | Igen, mellékelve |
| Ajánlott befogó készülék | 9 07 02 001 00 1, 9 07 02 004 00 6, stb. |
| Ajánlott kenőanyag | Speciális FEIN olaj 3 21 32 045 00 0 |
| Karbantartás | 300 óránként vagy 6 havonta |
| Garancia | Jogszabályi előírások szerint + FEIN gyártói garancia |
| Rendeltetésszerű használat | Fémek és műanyagok száraz vágása |
| Szükséges biztonsági felszerelés | Szemvédelem, hallásvédelem, kesztyű stb. |
Gyakran ismételt kérdések - STS 325 R Fein
Felhasználói kérdések a következőről STS 325 R Fein
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fűrész PDF formátumban ingyenesen! Találja meg kézikönyvét STS 325 R - Fein és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. STS 325 R márka Fein.
HASZNÁLATI ÚTMUTATÓ STS 325 R Fein
Az eredeti kezelési útmutató fordítása.

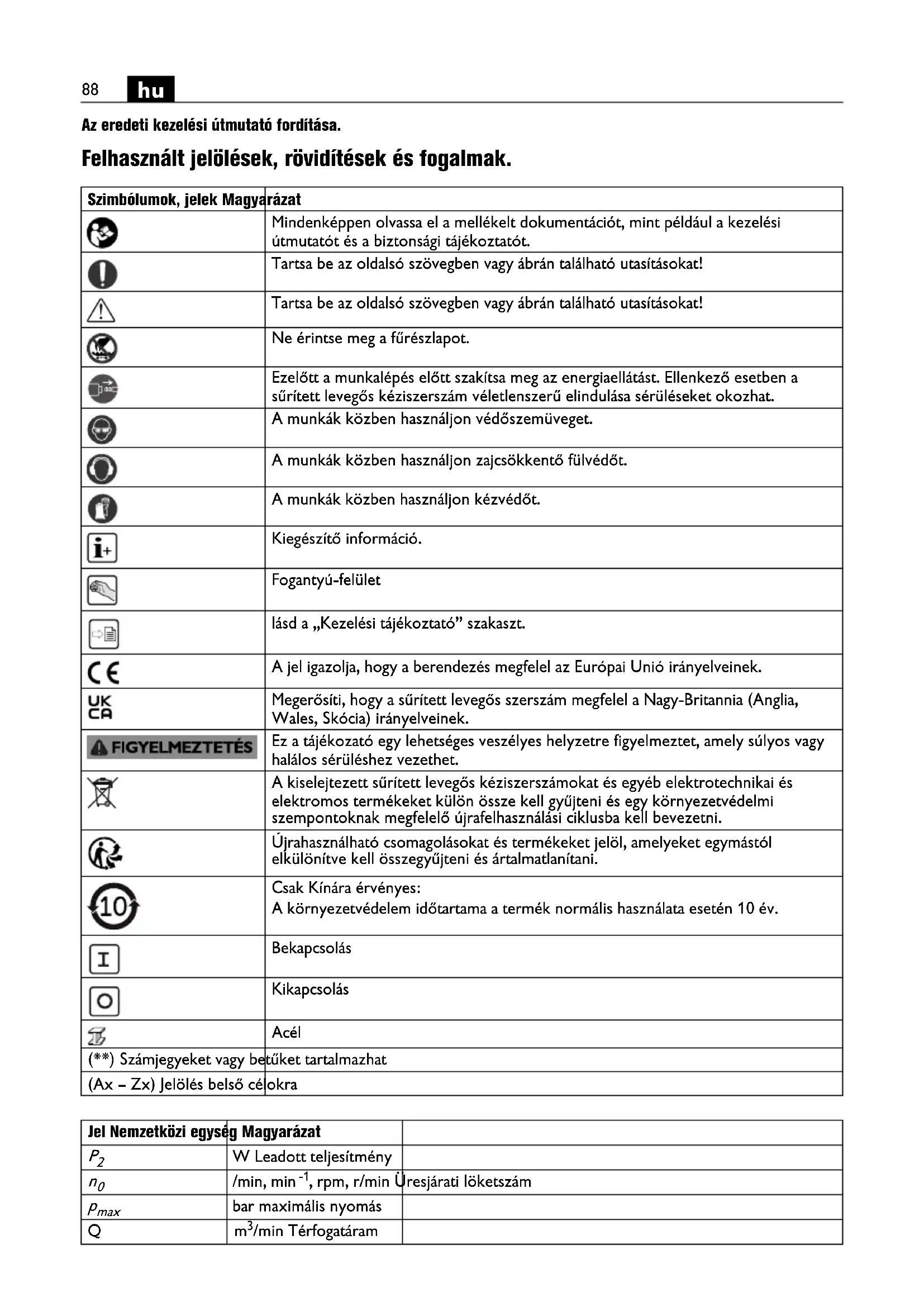

Felhasznált jelölések, rövidítések és fogalmak.
| Szimbólumok, jelek Magyarázat | |
 | Mindenképpen olvassa el a mellékelt dokumentációt, mint például a kezelési útmutatót és a biztonsági tájékoztatót. |
 | Tartsa be az oldalsó szövegben vagy ábrán található utasításokat! |
 | Tartsa be az oldalsó szövegben vagy ábrán található utasításokat! |
 | Ne érintse meg a fűrészlapot. |
 | Ezelőtt a munkalépés előtt szakítsa meg az energiaellátást. Ellenkező esetben a sűrített levegős kéziszerszám véletlenszerű elindulása sérüléseket okozhat. |
 | A munkák közben használjon védőszemüveget. |
 | A munkák közben használjon zajcsökkentő fülvédőt. |
 | A munkák közben használjon kézvédőt. |
 | Kiegészítő információ. |
 | Fogantyú-felület |
 | lásd a „Kezelési tájékoztató” szakaszt. |
 | A jel igazolja, hogy a berendezés megfelel az Európai Unió irányelveinek. |
 | Megerősíti, hogy a sűrített levegős szerszám megfelel a Nagy-Britannia (Anglia, Wales, Skócia) irányelveinek. |
 | Ez a tájékozató egy lehetséges veszélyes helyzetre figyelmeztet, amely súlyos vagy halálos sérüléshez vezethet. |
 | A kiselejtezett sűrített levegős kéziszerszámokat és egyéb elektrotechnikai és elektromos termékeket külön össze kell gyűjteni és egy környezetvédelmi szempontoknak megfelelő újrafelhasználási ciklusba kell bevezetni. |
 | Újrahasználható csomagolásokat és termékeket jelöl, amelyeket egymástól elkülönítve kell összegyűjteni és ártalmatlanítani. |
 | Csak Kínára érvényes:A környezetvédelem időtartama a termék normális használata esetén 10 év. |
 | Bekapcsolás |
 | Kikapcsolás |
 | Acél |
| (**) Számjegyeket vagy betűket tartalmazhat | |
| (Ax - Zx) Jelölés belső cé | okra |
| Jel Nemzetközi egység Magyarázat | ||
| P_2 | W Leadott teljesítmény | |
| n_0 | /min, min ^-1 , rpm, r/min Üresjáratilöketszám | |
| p_max | bar maximális nyomás | |
Q | m ^3 /min Térfogatárammm Lökethossz | |
| M... | mm Méret, metrikus menet | |
| ∅ mm Egy körkeresztmetszetű alkatrész átmérője | ||
 | mm Tömlő átmérő | |
| ∅ 6 | mm maximális külső átmérő csövekhez/a lánc meghosszabbításával | |
 | mm maximális munkadarab méretek | |
| kg Súly az „EPTA-Procedure 01” (01 EPTA-szabvány) szerint | ||
 | dB(A) Hangnyomás szint | |
| LWA | dB(A) Hangteljesítmény szint | |
 | dB Hangnyomásszint csúcsérték | |
| K... | Szórás | |
| m/s^2 | Rezgéskibocsátási érték(a három irányban mért rezgés vektorösszege) | |
 | m/s^2 | fürészeléshez használt átlagos rezgési érték |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s^2 | Az SI nemzetközi egységrendszer alapegységei és levezetett egységei. | |
Az Ön biztonsága érdekében.
! FIGYELMEZTETÉS
Olvassa el az összes biztonsági figyelmeztetést
és előírást. A következőkben leírt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.
Kérjük a későbbi használatra gondosan őrizze meg ezeket a biztonsági előírásokat és utasításokat.
Amíg gondosan végig nem olvasta és teljes mértékben meg nem értette ezt a használati utasítást, ne használja ezt a sűrített levegős
kéziszerszámot. A fent megnevezett dokumentációt a későbbi használathoz őrizze meg és a sűrített levegős kéziszerszám továbbadása vagy eladása esetén adja tovább az új tulajdonosnak.
Ugyanígy tartsa be az idevonatkozó helyi munkavédelmi rendelkezéseket.
Rendeltetésszerű használat.
A STS325R (**) sürített levegős csőfürész a FEIN cég által az adott termékhez engedélyezett betétszerszámok és tartozékok használatával (lásd www.fein.com) vízhozzávezetés nélkül és az időjárás hatásaitól védett környezetben körkeresztmetszetű és más alakú, fémből és műanyagból készült munkadarabokban végzett fürészelésre szolgál.
A hordozható csőfűrészt nem szabad kézzel vezetett kéziszerszámként használni. Használjon mindig egy befogó szerkezetet.
A berendezést csak szakmai személyzet vagy kioktatott személyek kezelhetik.
Előrelátható helytelen alkalmazás.
A termék biztonságos üzemeltetésének biztosítására, valamint a helytelen alkalmazás kizárására a következő műveletek tilosak:
- önkényes átépítések
-
A rendeltetéstől eltérő célokra való használat
-
A kezelési utasítások figyelmen kívu?! hagyása
- automatizált, folyamatős ipari használat
- A helyi munkavédelmi előírásokat meghaladó használat
Biztonsági előírások.
Munkahely
Tartsa tisztán és tartsa rendben a munkahelyét. Rendetlen munkahelyek és megvilágítatlan munkaterületek balesetekhez vezethetnek.
A kiömlött olajat azonnal távolítsa el, és a gyártó utasításai szerint ártalmatlanítsa (lásd az adatlapot).
Ne dolgozzon a sürített levegős kéziszerszámmal olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak. A sürített levegős kéziszerszámok szikrákat bocsáthatnak ki, amelyek meggyújthatják a port vagy a gözöket.
A sürített levegős kéziszerszám használata közben tartsa távol a gyerekeket és más személyeket. Ha elvonják a figyelmét a munkától, könnyen elvesztheti az uralmát a sürített levegős kéziszerszám felett.
A sürített levegő kezelésével kapcsolatos biztonsági előírások
Rendszeresen ellenőrizze a sürített levegőrendszert. Óvja meg a tömlőt a megtöréstól, összenyomástól, hőhatásoktól és az éles sarkoktól. Húzza meg szorosra a tömlőbilincseket. A megrongálódott tömlőket és csatlakozókat azonnal javíttassa ki. Hibás sürített levegő-ellátás esetén a légtömlő kivágódhat és személyi sérülésekhez vezethet. A felvert por vagy forgács szemsérüléseket okozhat.
Személyi biztonság
Munka közben mindig figyeljen, ügyeljen arra, amit csinál és meggondoltan dolgozzon a sürített levegős kéziszerszámmal. Ha fáradt, ha kábitószerek vagy alkohol hatása alatt áll, vagy orvosságokat vett be, ne használja a sürített levegős kéziszerszámot. Egy pillanatnyi figyelmetlenség a sürített levegős kéziszerszám használata közben komoly sérülésekhez vezethet.
Viseljen személyi védőfelszerelést és mindig viseljen védőszemüveget. A személyi védőfelszerelések, mint porvédő álarc, csúszásbiztos védőcipő, védősapka és fülvédő használata a sűrített levegős kéziszerszám használata jellegének megfelelően csökkenti a személyi sérülések kockázatát.
Kerülje el a készülék akaratlan üzembe helyezését. Győződjön meg arról, hogy a kapcsoló az „AUS” (KI) helyzetben van, mielőtt csatlakoztatja a sűrített levegős szerszámot a sűrített levegős hálózathoz. Ha a sűrített levegős kéziszerszám felemelése közben az ujját a kapcsolón tartja, vagy ha a készüléket bekapcsolt állapotban csatlakoztatja a sűrített levegőrendszerhez, az balesetekhez vezethet.
A sürített levegős kéziszerszám bekapcsolása előtt okvetlenül távolítsa el a beállítószerszámokat vagy csavarkulcsokat. A sürített levegős szerszám egyik mozgó részében maradt beállítószerszám vagy szerszámkulcs személyi sérülésekhez vezethet.
Ne becsülje túl önmagát. Kerülje el a normálistól eltérő testtartást, ügyeljen arra, hogy mindig biztosan álljon és az egyensulyát megtartsa. Igy a sürített levegős kéziszerszám felett váratlan helyzetekben is jobban tud uralkodni.
Ha munka közben bizsergést, zsibbadást vagy fájdalmat tapasztal, értesítse felettesét és forduljon orvoshoz.
Viseljen megfelelő ruhát. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol a haját, a ruháját és a kesztyűjét a mozgó részektől. A bő ruhát, az ékszereket és a hosszú hajat a mozgó alkatrészek magukkal ránthatják.
Ha a készülékre fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges berendezéseket, ellenőrizze, hogy azok megfelelő módon hozzá vannak kapcsolva a készülékhez és rendeltetésüknek megfelelően működnek. Ezen berendezések használata csökkenti a munka során keletkező por veszélyes hatását.
A sűrített levegős kéziszerszámok gondos kezelése és használata
Ne lépje túl a szerszámon feltüntetett maximális légnyomást.
Ne terhelje túl a sűrített levegős kéziszerszámot. A munkájához csak az arra szolgáló szerszámot használja. Egy alkalmas szerszámmal a megadott teljesítménytartományon belül jobban és biztonságosabban lehet dolgozni.
Ne használjon olyan sürített levegős kéziszerszámot, amelynek elromlott a kapcsolója. Egy olyan sürített levegős kéziszerszám, amelyet nem lehet sem be-, sem kikapcsolni, veszélyes és meg kell javíttatni.
A préslevegős kéziszerszám a kiszállításkor meg van kenve. Az első üzembevétel során felesleges olaj léphet ki és eltalálhatja a kezelőt.
Szakítsa meg az energiaellátást, mielőtt a sürített levegős kéziszerszámon beállításokat hajt végre, tartozékokat cserél, vagy a sürített levegős kéziszerszámot elteszi. Ez az elővigyázatossági intézkedés meggátolja a berendezés akaratlan üzembe helyezését.
A használaton kívüli sürített levegős kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyerekek nem férhetnek hozzá. Ne hagyja, hogy olyan személyek használják a sürített levegős kéziszerszámot, akik nem ismerik a szerszámot, vagy nem olvasták el ezt a kezelési utasítást. A sürített levegős szerszámok veszélyesek, ha azokat gyakorlatlan személyek használják.
Gondosan ápolja a sürített levegős kéziszerszámot. Ellenőrizze, hogy a sürített levegős kéziszerszám mozgó alkatrészei kifogástalanul működnek-e, nincsenek-e beszorulva, és nincsenek-e eltörve vagy annyíra megrongálódva az alkatrészek, hogy ez hátrányosan befolyásolja a sürített levegős kéziszerszám működését. A sürített levegős kéziszerszám alkalmazása előtt javíttassa ki a megrongálódott alkatrészeket. Sok olyan baleset történik, amelyet a sürített levegős kéziszerszám nem kielégítő karbantartására lehet visszavezetni.
Tartsa tisztán és éles állapotban a vágószerszámokat. Az éles vágóélekkel rendelkező és gondosan ápolt vágószerszámok ritkábban ékelődnek be és azokat könnyebben lehet vezetni és irányítani.
A munkák megkezdése előtt ellenőrizze a fűrészlap esetleges rongálódásait. Csak hibátlan fűrészlapokat használjon.
Ha a fűrészlap beékelődik, kapcsolja ki és tartsa nyugodtan a szerszámot. Határozza meg és hárítsa el a fűrészlap beékelődésének okát. Használjon feszítőékeket.
A sürített levegős kéziszerszámokat, tartozékokat, szerszámokat stb. csak ezen előírásoknak és az adott sürített levegős kéziszerszám típusra vonatkozó kezelési utasításoknak megfelelően használja. Ekkor vegye figyelembe a munkafeltételeket és a kivítelezendő munka sajátosságait is. A sürített levegős kéziszerszám eredeti rendeltetésétől eltérő célokra való alkalmazása veszélyes helyzetekhez vezethet.
Használja a sürített levegős kéziszerszámmal szállított pótfogantyút. Ha elveszti az uralmát a sürített levegős kéziszerszám felett, úgy ez személyi sérülésekhez vezethet.
A munka során mindig mindkét kezével tartsa a sürített levegős kéziszerszámot és gondoskodjon arról, hogy szilárd, biztos alapon álljon. A sürített levegős kéziszerszámot két kézzel biztosabban lehet vezetni.
Ne munkáljon meg a berendezéssel azbesztet tartalmazó anyagokat. Az azbesztnek rákkeltő hatása van.
Győződjön meg róla, hogy a fűrészlap szorosan be van fogva.
Tartsa távol mindkét kezét a fűrészlaptól. Ne nyúljon a fűrészlap elé vagy alá. A fűrészlap megérintése sérülésekhez vezethet. A fűrészlap fűrészeléskor nagyon felhevülhet.
A sürített levegős kéziszerszámot csak bekapcsolva tegye fel a munkadarabra. Ekkor egy visszarúgás léphet fel, vagy elvesztheti az uralmát a sürített levegős kéziszerszám felett.
A sürített levegős kéziszerszámra táblákat és jeleket csavarokkal vagy szegecsekkel felerősíteni tilos.
Használjon öntapadós matricákat.
Ne használjon olyan tartozékokat, amelyeket nem a sürített levegős kéziszerszámot gyártó cég fejlesztett ki, vagy amelynek használatát az nem engedélyezte. A biztonságos üzemeléshez nem elég, ha a tartozék pontosan hozzáillik az Ön sürített levegős kéziszerszámához.
Ügyeljen a falon belül elhelyezkedő villamos vezetékekre, gáz- és vízvezetékcsövekre. A munka megkezdése előtt ellenőrizze a munkaterületet, használjon ehhez például egy fémkereső készüléket.
Szerviz
A sürített levegős kéziszerszámot csak szakképzett személyzet és csak eredeti pótalkatrészek felhasználásával javíthatja. Ez biztosítja, hogy a sürített levegős kéziszerszám biztonságos szerszám maradjon.
Biztonsági információk.
A kéziszerszámot csak a szigetelt fogantyúfelületeknél fogva tartsa, ha olyan munkát végez, amelynek során a szerszám feszültség alatt álló, kívülről nem látható vezetékekhez érhet. Ha a berendezés egy feszültség alatt álló vezetékhez ér, a kéziszerszám fémrészei szintén feszültség alá kerülhetnek és áramütéshez vezethetnek.
Sohase tartsa a préslevegős kéziszerszámot a tömlönél fogva.
A megmunkálásra kerülő munkadarabot megfelelően rögzítse. Egy befogó szerkezettel rögzített munkadarab biztonságosabban van rögzítve, mintha csak a kezével tartaná.
Viseljen személyi védőfelszerelést. Használjon az alkalmazásnak megfelelő teljes védőálarcot, szemvédőt vagy védőszemüveget. Amennyiben célszerű, viseljen porvédő álarcot, zajtompító fülvédőt, védő kesztyűt vagy különleges kötényt, amely távol tartja a csiszolószerszám- és anyagrészecskéket.
Mindenképpen védje meg a szemét a kirepülő idegen anyagoktól, amelyek a különböző alkalmazások során keletkeznek. A por- vagy védőálarcnak meg kell szúrnie a használat során keletkező port. Ha hosszú ideig ki van téve az erős zaj hatásának, elvesztheti a hallását. Újítsa fel a préslevegős kéziszerszámon a matricákat és figyelmeztető feliratokat, ha elöregednek vagy elhasználódnak.
Sohase irányítsa a sürített levegős kéziszerszámot saját magára, más személyekre, vagy állatokra. Ez az éles vagy forró betétszerszámok által okozott sérülésekhez vezethet.
A veszélyes porfajták kezelése
Az ezzel a szerszámmal végzett anyaglemunkáló folyamatok során olyan porok keletkeznek, amelyek veszélyesek lehetnek.
Egyes porfajták (például azbeszt és azbeszt tartalmú anyagok, ólomtartalmú festékrétegek, fémek, egyes fafajták, ásványok, követ tartalmazó anyagok szilikát részecskéi, festékoldószerek, favédőszerek, a vízi járművek védelmére használt rohadás gátló anyagok) megérintése vagy belélegzése allergiás reakciókat, légúti betegségeket, rákos megbetegedéseket és a szaporodási szervek károsodását válthatják ki. A porok belélegzésével kapcsolatos kockázat az expozíció mértékétől függ. Alkalmazzon a keletkező poroknak megfelelő porelszívást, viseljen személyi védőfelszereléseket és gondoskodjon a munkahely jó szellőzéséről. Az azbeszt tartalmú anyagok megmunkálását bizza szakemberekre.
Fa és könnyűfémporok, valamint a csiszolás során keletkező porok és vegyszerek forró keverékei bizonyos körülmények között saját maguktól meggyulladhatnak, vagy robbanást okozhatnak.
Gondoskodjon arról, hogy a szikrák ne a portartály felé repüljenek, kerülje el a sürített levegős kéziszerszám és a csiszolásra kerülő munkadarab túlhevülését, vegye figyelembe az anyag gyártójának megmunkálási előírásait, valamint az adott országban a megmunkálásra kerülő anyagokra vonatkozó érvényes előírásokat.
Üzembe helyezés
A termék minden egyes használata előtt hajtsa végre a következő lépéseket:
- Ellenőrizze a termék előírásszerű állapotát és a termék működőképességét.
- Ellenőrizze a betétszerszám szilárd rögzítését.
Csatlakoztatás a sürített levegő-ellátáshoz.
A sürített levegős kéziszerszám zavarmentes működésének biztosítására használjon egy karbantartási egységet, amely egy vízleválasztóból, egy olajporlasztóból és egy sürített levegő szabályozóból áll. Ellenőrizze, hogy a sürített levegős hálózat nyomása megegyezik-e a sürített levegős kéziszerszám teljesítménytábláján megadott adattal.
- A csatlakoztatás előtt fújja át a tömlőt.
Univerzális forgócsatlakozók (karmos csatlakozók) használatakor használjon mindig rögzítőcsapokat és tömlőbiztosító kábeleket.
A tömlő legkisebb megengedett átmérője 13 mm. A csap és a csatlakozás áteresztőnyilásának legkisebb megengedett átmérője 8 mm.
A munka megkezdése előtt ellenőrizze, hogy a fogantyúba beépített olajozó meg van-e töltve.
Az olajozó helyes beállítása és az elegendő olajmennyiség az olajozó optimális működésének előfeltételei.
Külső olajozók csak egy legfeljebb 5 m hosszú tömlő alkalmazása esetén felelnek meg a célnak, mert ellenkező esetben az olaj benne marad a tömlőben és nem jut el a berendezésig.
Töltse fel az olajtartályt szükség szerint 3 21 32 045 00 0 különleges FEIN motorolajjal (kiváló minőségű hidraulika olaj, minőség: HLP/ISO-VG46). Ne használjon gépjármű motorolajokat, ezek a sürített levegős kéziszerszámokhoz nem alkalmasak.
Rezgésszintek és zajkibocsátási értékek
Az ezen előírásokban megadott rezgésszintek és zajkibocsátási értékek az ÉN 62841 szabványban rögzített mérési módszerrel kerültek meghatározásra és a sűrített levegős kéziszerszámok egymás közötti összehasonlítására használhatók. Az értékek a rezgési és zajterhelés ideiglenes becslésére is alkalmazhatók.
A megadott rezgésszintek és zajkibocsátási értékek a sürített levegős kéziszerszám fő alkalmazási területeire vonatkoznak.
Ha azonban a sűrített levegős kéziszerszámot más célokra, eltérő betétszerszámokkal vagy nem kielégítő karbantartás mellett használják, a rezgési összértékek és a zajkibocsátási értékek eltérhetnek az itt megadott értékektől. Ez az egész munkaidőre vonatkozó rezgési és zajterhelést lényeges mértékben megnövelheti.
A rezgési és zajterhelés pontos megbecsüléséhez figyelembe kell venni azokat az időszakokat is, amikor a berendezés kikapcsolt állapotban van, vagy amikor be van ugyan kapcsolva, de nem kerül ténylegesen használatra. Ez az egész munkaidőre vonatkozó rezgési és zajterhelést lényeges mértékben csökkentheti.
Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a rezgések a zajkibocsátás hatása elleni védelmére, például: A préslevegős kéziszerszám és a betétszerszámok karbantartása, a kezek melegen tartása, munkafolyamatok megszervezése.
Kezelési tájékoztató.
A sürített levegős kéziszerszámot csak bekapcsolva vigye fel a megmunkálásra kerülő munkadarabra.
A sűrített levegős kéziszerszámot egyenletesen és könnyedén tolva vezesse a vágási irányban. A túl erős előtolás a betétszerszámok élettartamát lényeges mértékben csökkenti.
Tartsa a fűrészlapot a teljes fűrészelési folyamat alatt a fogantyúnál fogva.
A fűrészelési folyamat befejezése után azonnal kapcsolja ki a préslevegős kéziszerszámot.
A fémmegmunkálás során a fűrészlap élettartamának megnövelésére javasoljuk, hogy használjon kenőanyagot:
- acéllemezek vágása esetén: hűtő-kenőfolyadék,
- alumíniumlemezek vágása esetén: petróleumot.
A vágási vonalat alternatív megoldásként vágópasztával is be lehet kenni.
A tömlőcsatlakozók szétnyitásakor először zárja el a golyóscsapot és ezután kapcsolja be a sűrített levegős kéziszerszámot. A tömlőcsatlakozót csak akkor válassza le, miután az egész sűrített levegő eltávozott.
Használja a javasolt befogó szerkezeteket és megvezetéseket.
A befogó szerkezeteket lehetőség szerint az ábrázolt helyzetben rögzítse (lásd a 7 oldalon).
Befogó berendezés 9 07 02 001 00 1
Legfeljebb 159 mm átmérőjű csövekhez és körkeresztmetszetű anyagokhoz.
- Tegye fel a befogóláncot a munkadarab köré és akassza be a heveder fülét a befogóláncba.
- Feszítse meg a fogantyús kengyellel a láncot.
- Tegye fel a fűrészt a tartócsavarra.
- Reteszelje a rögzítőcsavarral a fűrészt.
Befogó berendezés 9 07 02 004 00 6
100 ... 325 mm átmérőjű csövekhez és körkeresztmetszetű anyagokhoz. Csak 500 mm vagy 600 mm hosszúságú és 2 mm vastagságú fűrészlapokkal használja.
- Tegye fel a befogóláncot a munkadarab köré és akassza be a heveder fülét a befogóláncba.
- Feszítse meg a befogócsavarral a láncot.
- Tegye fel a fűrészt a tartócsavarra.
- Reteszelje a rögzítőcsavarral a fűrészt.
A befogólánc meghosszabbításával legfeljebb 440 mm átmérőjű munkadarabokat is meg lehet munkálni (Ehhez a 3 02 31 003 00 3 láncra és a 3 02 16 130 00 4 csavarra is szükség van).
Fűrészlap-megvezetés 9 06 06 002 00 9
Legfeljebb 325 mm átmérőjű csövekhez és körkeresztmetszetű anyagokhoz. Csak 530 mm hosszúságú és 1,6 mm vastagságú fűrészlapokkal használja.
- Szerelje le a fűrész pótfogantyúját.
– Rögzítse a fűrészlapmegvézetést a fűrész hajtóműfején található furatba. - A fúrészlap beállítását a két excentrikus anyával lehet végrehajtani.
- Akassza be az előfeszítő rugókat a hajtómüfejen található furatokba.
Befogó berendezés 9 07 02 003 00 8
Legfeljebb 310 mm szélességű és legfeljebb 550 mm magasságú profilokhoz. A felépítés megfelel egy párhuzamos satu felépítésének. A befogópofák és a befogófej beállíthatóak.
– Állítsa be a befogópofát a kívánt befogási tartományra.
- Tegye fel a befogó szerkezetet a munkadarabra.
- Zárja össze a fogantyúval a befogópofákat.
- Tegye fel a fűrészt a tartócsavarra.
- Retészelje a rögzítőcsavarral a fűrészt.
Befogó és előtoló szerkezet 9 07 02 005 00 0
80 ... 400 mm átmérőjű csövekhez és körkeresztmetszetű anyagokhoz.
Részletesebb információk a hozzátartozó
3 41 00 898 06 8 használati utasításban találhatók.
Szabadkezes vezetőszerkezet 3 27 14 062 02 3
Ha olyan anyagokat fűrészel, mint például hullámlemezt, használja a szabadkezes vezetőszerkezetet, száma: 3 27 14 062 02 3. Szerelje le a pótfogantyút és rögzítse a szabadkezes vezetőszerkezetet a löletrúdra és a hajtóműfej felső oldalán elhelyezett furatba.
Üzembentartás és vevőszolgálat.
Hetente egyszer hajtsa végre a következő lépéseket:
- Öntsön némi petróleumot közvetlenül a sürített levegős kéziszerszám levegő-beömlő nyilásába.
- Indítsa el kb. 10 – 15 másodpercre a sűrített levegős kéziszerszámot. A petróleum ezen idő alatt az összegyűjtött szennyezésekkel együtt kilép a sűrített levegős kéziszerszámból.
- Ez után a tisztítás után öntsön egy kis olajat a levegőbeömlő nyílásba, ezzel hozzájárul a motor teljesítőképességének megőrzéséhez.
A további kenésről a fogantyúba beépített takarékolajozó gondoskodik.
A sűrített levegős kéziszerszámot minden 300 munkaóra vagy minden 6 hónap eltelte után tartsa karban és tisztítsa meg. Ha a sűrített levegős kéziszerszám tömlője megrongálódott, azt egy különlegesen előkészített tömlőre kell kicserélni, amely a FEIN vevőszolgálatnál kapható.

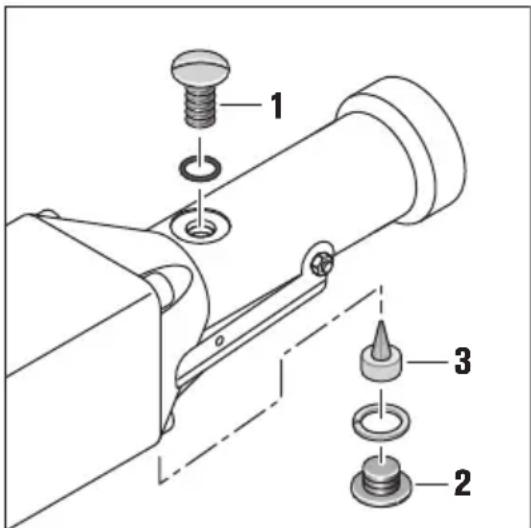

Az olajozó helyes beállítása:
Üzemi nyomás (6 bar) alatt nyitott betöltő csavar (1) esetén az olajnak buborékolnia kell.
Egyszeri betöltés kb. 8 üzemórához elegendő.
A zárócsavar (2) eltávolítása után láthatóvá válik a szabályozócsavar (3).
A csavar meghúzásával a leadaott olaj mennyisége csökken, a csavar kilazításakor több olaj jut a berendezésbe.
Az 14 - 12 menetnyire való meghúzás, illetve kilazítás a legtöbb esetben kielégítő eredményt ad.
Tartsa szabadon a ∅ 2 mm furatot.
Egy papírpróbával ellenőrizze az olajozó helyes beállítását: tartson egy fehér papírlapot a berendezés levegő kilépő nyílása elé, a lecsapódó vékony olajfilmnak nem szabad lefolynia.
Ennek a sürített levegős kéziszerszámnak az aktuális pótalkatrész-jegyzéke az Internetben a www.fein.com címen található.
A következő alkatrészeket szükség esetén Ön is kicserélheti:
Pótfogantyú, szerszámok, tömlő
Jótállás és szavatosság.
A termékre vonatkozó jótállás a forgalomba hozási országban hatályos törvényes rendelkezéseknek megfelelően érvényes. Termékeinket ezen túlmenően a FEIN jótállási nyilatkozatában leírtaknak megfelelő kiterjesztett garanciával szállítjuk.
A sűrített levegős kéziszerszám szállítási terjedelmében lehet, hogy az ezen használati utasításban leírásra vagy ábrázolásra került tartozékoknak csak egy része található meg.
Megfelelőségi nyilatkozat.
A CE-nyilatkozat csak az Európai Unió és az EFTA (Európai Szabadkereskedelmi Társulás) országaira és csak azokra a termékekre érvényes, amelyek az EU-vagy EFTA-piac számára kerültek gyártásra. A terméknek az EU-piacon való forgalombahozatala után az UKCA-jel érvényét veszti.
Az UKCA-nyilatkozat csak a brit piacra (Angliára, Walesre és Skóciára) és csak azokra a termékekre vonatkozik, amelyek a brit piac számára kerültek gyártásra. A terméknek a brit piacon való forgalombahozatala után a CE-jel érvényét veszti.
Környezetvédelem, hulladékkezelés.
A csomagolásokat, a kimustrált sűrített levegős kéziszerszámokat és tartozékokat a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni.
Tartozék.
Csak eredeti, FEIN gyártmányú tartozékokat, használjon, amelyek az adott termékhez szolgálnak. Az adott termékhez megengedett tartozékok jegyzéke a www.fein.com címen található.
- Napínajte retáz pomocou napínacej matice.
