STS 325 R - Piła Fein - Bezpłatna instrukcja obsługi

INSTRUKCJA OBSŁUGI STS 325 R Fein

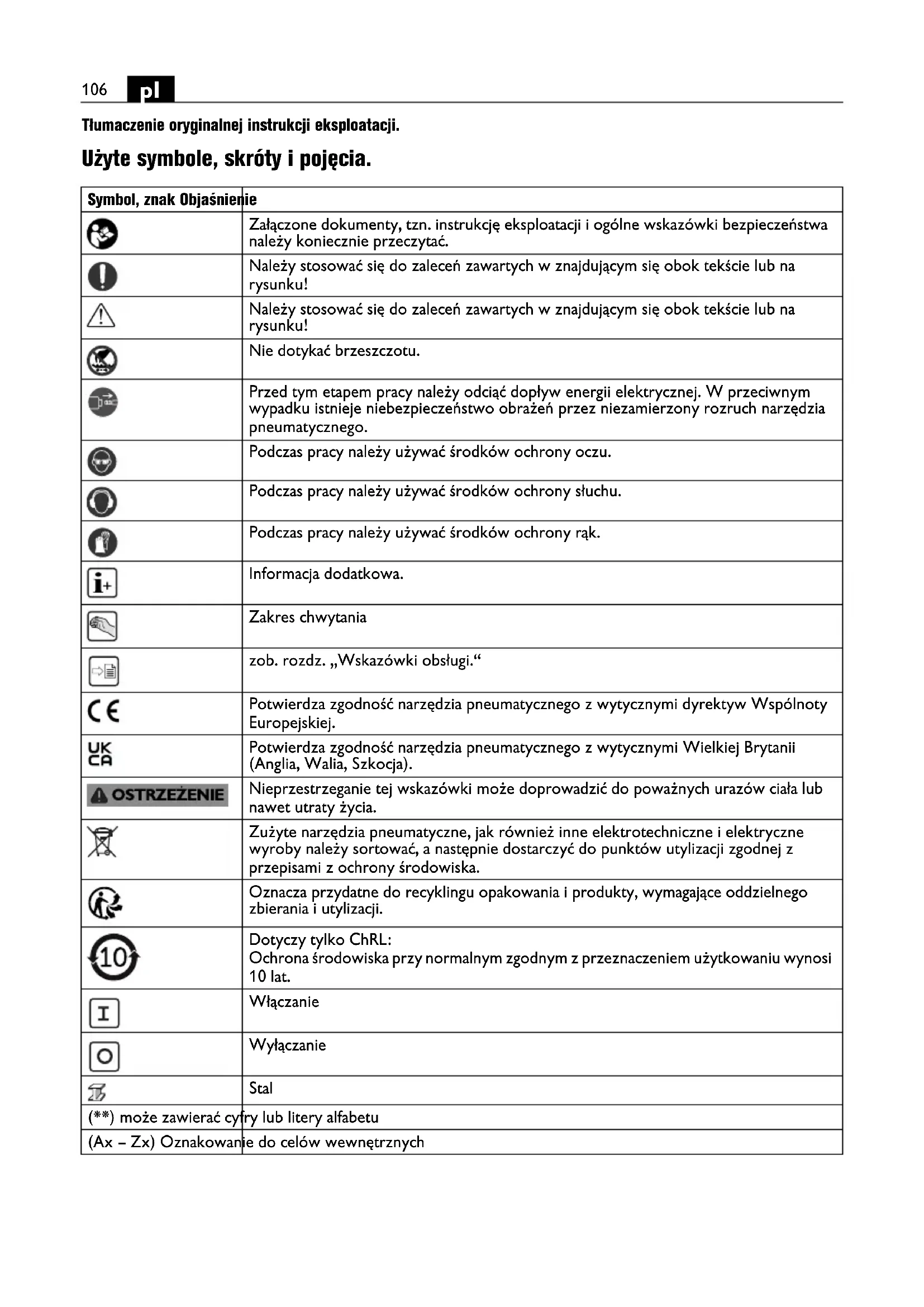

Tłumaczenie oryginalnej instrukcji eksploatacji. Użyte symbole, skróty i pojęcia. Symbol, znak Objaśnienie Załączone dokumenty, tzn. instrukcję eksploatacji i ogólne wskazówki bezpieczeństwa należy koniecznie przeczytać. Należy stosować się do zaleceń zawartych w znajdującym się obok tekście lub na rysunku! Należy stosować się do zaleceń zawartych w znajdującym się obok tekście lub na rysunku! Nie dotykać brzeszczotu. Przed tym etapem pracy należy odciąć dopływ energii elektrycznej. W przeciwnym wypadku istnieje niebezpieczeństwo obrażeń przez niezamierzony rozruch narzędzia pneumatycznego. Podczas pracy należy używać środków ochrony oczu. Podczas pracy należy używać środków ochrony słuchu. Podczas pracy należy używać środków ochrony rąk. Informacja dodatkowa. Zakres chwytania zob. rozdz. „Wskazówki obsługi.“ Potwierdza zgodność narzędzia pneumatycznego z wytycznymi dyrektyw Wspólnoty Europejskiej. Potwierdza zgodność narzędzia pneumatycznego z wytycznymi Wielkiej Brytanii (Anglia, Walia, Szkocja). Nieprzestrzeganie tej wskazówki może doprowadzić do poważnych urazów ciała lub nawet utraty życia. Zużyte narzędzia pneumatyczne, jak również inne elektrotechniczne i elektryczne wyroby należy sortować, a następnie dostarczyć do punktów utylizacji zgodnej z przepisami z ochrony środowiska. Oznacza przydatne do recyklingu opakowania i produkty, wymagające oddzielnego zbierania i utylizacji. Dotyczy tylko ChRL: Ochrona środowiska przy normalnym zgodnym z przeznaczeniem użytkowaniu wynosi 10 lat. Włączanie Wyłączanie Stal (**) może zawierać cyfry lub litery alfabetu (Ax – Zx) Oznakowanie do celów wewnętrznych107

Dla własnego bezpieczeństwa. Należy przeczytać wszystkie wskazówki i przepisy. Błędy w przestrzeganiu poniższych wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała. Należy starannie przechowywać wszystkie przepisy i wskazówki bezpieczeństwa dla dalszego zastosowania. Niniejsze narzędzie pneumatyczne można stosować dopiero po uważnym przeczytaniu i całkowitym zrozumieniu niniejszej instrukcji eksploatacji. Dokumenty te należy zachować do dalszych zastosowań i przekazać je oddając lub sprzedając narzędzie pneumatyczne. Należy przestrzegać również odpowiednich przepisów krajowych w zakresie bezpieczeństwa elektrycznego i higieny pracy. Użycie zgodne z przeznaczeniem Pneumatyczna piła do rur STS325R (**) jest przeznaczona do profesjonalnego cięcia elementów o przekroju kołowym i innym, wykonanych z takich materiałów jak metale i tworzywa sztuczne. Konieczne jest stosowanie narzędzi i wyposażenia atestowanego przez firmę FEIN do użycia z tym produktem (patrz www.fein.com) bez doprowadzania wody i w obszarach chronionych przed czynnikami atmosferycznymi. Przenośna piła do rur nie może być stosowana jako narzędzie ręczne. Zawsze stosuj uchwyt do jego zamocowania. Obsługa maszyny dopuszczalna jest tylko przez specjalistyczny lub przeszkolony personel. Przewidywalne, niezgodne z przeznaczeniem zastosowanie. Aby zagwarantować bezpieczeństwo zastosowania wyrobu oraz wykluczyć niewłaściwe zastosowanie, nie wolno: – zmiany i przebudowy przeprowadzane na urządzeniu na własną rękę – Zastosowanie w innym celu, niż opisany powyżej – ignorować wskazówki dotyczące obsługi – Automatyczna, przemysłowa eksploatacja ciągła – Przekroczenie wykorzystania określonego przez lokalne przepisy bezpieczeństwa pracy Wskazówki bezpieczeństwa. Miejsce pracy Stanowisko pracy powinno by czyste i uporządkowane. Nieporządek w miejscu pracy, a także nieoświetlona przestrzeń robocza mogą być przyczyną wypadków. Natychmiast zbieraj wylany olej i utylizuj go zgodnie z zaleceniami producenta (patrz „Dane techniczne”). Znak Jednostka międzynarodowa Objaśnienie

, rpm, r/min Częstotliwość skoku na biegu jałowym

max bar Maksymalne ciśnienie

/min Przepływ strumienia mm Długość skoku M... mm Miara, gwint metryczny Ø mm Średnica okrągłego elementu mm Średnica węża mm maksymalna średnica zewnętrzna rury/z przedłużeniem łańcucha mm maksymalne wymiary materiału kg Ciężar zgodny z EPTA-Procedure 01 (= z metodą Europejskiej Parlamentarnej Weryfikacji Technologii)

dB(A) Poziom mocy akustycznej

pCpeak dB Szczytowy poziom emisji ciśnienia akustycznego K... Niepewność m/s

Wartość emisji drgań (suma wektorowa z trzech kierunków) h,D m/s

średnia wartość drgań dla pilarek m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Jednostki podstawowe i jednostki pochodne wg Międzynarodowego Układu Jednostek Miar SI.108

Nie należy stosować narzędzia pneumatycznego w otoczeniu zagrożonym wybuchem, w którym znajdują się łatwopalne ciecze, gazy lub pyły. Narzędzia pneumatyczne wytwarzają iskry, które mogą spowodować zapłon pyłów lub oparów. Podczas użytkowania narzędzia pneumatycznego należy zwrócić uwagę na to, aby dzieci i inne osoby postronne znajdowały się w bezpiecznej odległości. Odwrócenie uwagi może spowodować utratę kontroli nad narzędziem pneumatycznym. Bezpieczeństwo pracy ze sprężonym powietrzem Należy regularnie kontrolować zasilanie sprężonym powietrzem. Nie należy dopuszczać do załamania się węża lub do jego zwężenia; przewody należy trzymać z dala od źródeł ciepła i ostrych krawędzi. Mocno dociągnąć zaciski. Po stwierdzeniu uszkodzenia węża lub złączki, należy je natychmiast oddawać do naprawy. Uszkodzenie przewodu pneumatycznego może wywołać jego gwałtowne, niekontrolowane ruchy w przestrzeni, zagrażając poważnymi obrażeniami ciała. Wzbijający się kurz lub wióry mogą spowodować poważne uszkodzenia wzroku. Bezpieczeństwo osób Przy pracy z narzędziem pneumatycznym należy zachować ostrożność, każdą czynność wykonywać uważnie i z rozwagą. Nie należy używać narzędzia pneumatycznego, gdy jest się zmęczonym lub gdy jest się pod wpływem narkotyków, alkoholu lub lekarstw. Moment nieuwagi podczas pracy z narzędziem pneumatycznym może doprowadzić do poważnych urazów ciała. Należy nosić indywidualne wyposażenie ochronne i zawsze okulary ochronne. Noszenie osobistego wyposażenia ochronnego – maski przeciwpyłowej, obuwia o podeszwach przeciwpoślizgowych, kasku ochronnego lub środków ochrony słuchu (w zależności od rodzaju i zastosowania narzędzia pneumatycznego) – zmniejsza ryzyko obrażeń ciała. Należy unikać niezamierzonego uruchomienia urządzenia. Przed podłączeniem narzędzia pneumatycznego do sieci sprężonego powietrza, należy upewnić się, czy włącznik/wyłącznik znajduje się w pozycji wyłączonej („AUS“). Trzymanie palca na wyłączniku podczas przenoszenia narzędzia pneumatycznego lub podłączenie do zasilania sprężonym powietrzem włączonego narzędzia, może stać się przyczyną wypadków. Przed włączeniem elektronarzędzia, należy usunąć narzędzia nastawcze lub klucze (wkrętaki użyte do przygotowania narzędzia do pracy). Narzędzie nastawcze lub klucz, znajdujący się w ruchomych częściach narzędzia pneumatycznego mogą doprowadzić do obrażeń ciała. Nie należy przeceniać swoich możliwości. Należy dbać o stabilną pozycję przy pracy i utrzymanie równowagi. Stabilna i dogodna pozycja przy pracy umożliwia lepszą kontrolę narzędzia pneumatycznego w nieprzewidzianych sytuacjach. W przypadku poczucia w trakcie pracy mrowienia, utraty czucia lub bólu, poinformuj przełożonego i skontaktuj się z lekarzem. Należy nosić odpowiednie ubranie. Nie należy nosić luźnego ubrania ani biżuterii. Włosy, ubranie i rękawice należy trzymać z dala od ruchomych części. Luźne ubranie, biżuteria lub długie włosy mogą zostać ujęte przez poruszające się części. Jeżeli istnieje możliwość zamontowania urządzeń odsysających i wychwytujących pył, należy się upewnić, czy są one podłączone i czy są prawidłowo stosowane. Użycie tych urządzeń zmniejsza zagrożenie spowodowane pyłami. Prawidłowa obsługa i eksploatacja urządzeń pneumatycznych Nie przekraczaj maksymalnego ciśnienia powietrza podanego na narzędziu. Nie należy przeciążać narzędzia pneumatycznego. Do obróbki należy użyć odpowiednie, przewidziane do tego celu narzędzie robocze. Dobrze dobranym narzędziem roboczym pracuje się lepiej i bezpieczniej w podanym zakresie parametrów roboczych. Nie należy używać narzędzia pneumatycznego, którego włącznik/wyłącznik jest uszkodzony. Narzędzie pneumatyczne, którego nie można włączyć lub wyłączyć jest niebezpieczne i musi zostać naprawione. Narzędzie pneumatyczne jest nasmarowane fabrycznie. Przy pierwszym uruchomieniu możliwe jest wydostawanie się oleju i uderzenie nim w personel. Należy przerwać dopływ energii przed przeprowadzaniem nastawień na narzędziu pneumatycznym, przed wymianą narzędzi roboczych lub przed odłożeniem narzędzia pneumatycznego. Ten środek ostrożności zapobiega niezamierzonemu rozruchowi urządzenia. Nieużywane narzędzia pneumatyczne należy przechowywać w miejscu niedostępnym dla dzieci. Nie należy udostępniać narzędzia pneumatycznego osobom, które go nie znają lub nie przeczytały niniejszych przepisów. Używane przez niedoświadczone osoby narzędzia pneumatyczne są niebezpieczne. Narzędzie pneumatyczne trzeba starannie konserwować. Należy kontrolować, czy ruchome części narzędzia pneumatycznego funkcjonują bez zarzutu i nie są zablokowane, czy części nie są pęknięte lub uszkodzone w sposób mogący mieć wpływ na prawidłowe funkcjonowanie narzędzia pneumatycznego. Uszkodzone części należy oddać do naprawy przed przystąpieniem do eksploatacji narzędzia pneumatycznego. Wiele wypadków spowodowanych jest przez niewłaściwą konserwację narzędzi pneumatycznych. Należy stale dbać o ostrość i czystość narzędzi tnących. O wiele rzadziej dochodzi do zakleszczenia się narzędzia tnącego, jeżeli jest ono starannie utrzymane. Zadbane narzędzia łatwiej się też prowadzi. Przed rozpoczęciem pracy sprawdź, czy tarcza tnąca nie jest uszkodzona. Stosuj wyłącznie nieuszkodzone tarcze tnące.109

W przypadku zakleszczenia tarczy tnącej, wyłącz narzędzie i przytrzymaj je. Ustal i usuń przyczynę zakleszczenia tarczy tnącej. Zastosuj kliny rozszerzające. Narzędzie pneumatyczne, osprzęt, narzędzia robocze itd. należy używać zgodnie z niniejszymi zaleceniami i tak, jak zostało to przewidziane dla tego konkretnego rodzaju narzędzia pneumatycznego. Należy przy tym uwzględnić warunki i rodzaj wykonywanej pracy. Niezgodne z przeznaczeniem użycie narzędzi pneumatycznych może doprowadzić do niebezpiecznych sytuacji. Należy stosować dodatkowe rękojeści znajdujące się w wyposażeniu standardowym narzędzia pneumatycznego. Utrata kontroli może spowodować obrażenia u osoby obsługującej. Narzędzie pneumatyczne należy trzymać podczas pracy mocno w obydwu rękach i zadbać o stabilną pozycję pracy. Narzędzie pneumatyczne prowadzone oburącz jest bezpieczniejsze. Nie należy obrabiać materiału zawierającego azbest. Azbest jest rakotwórczy. Upewnij się, że tarcza tnąca jest pewnie zamocowana. Ręce należy trzymać z daleka od brzeszczotu. Nie należy chwytać przed lub pod brzeszczot. Kontakt z brzeszczotem może doprowadzić do obrażeń. Brzeszczot może się podczas piłowania bardzo rozgrzać. Narzędzie pneumatyczne należy uruchomić przed zetknięciem z obrabianym materiałem. W przeciwnym wypadku istnieje niebezpieczeństwo odrzutu lub utraty kontroli nad narzędziem pneumatycznym. Mocowanie tabliczek lub znaków na narzędziu pneumatycznym, przy użyciu śrub lub nitów jest surowo wzbronione. Używać wolno jedynie naklejek. Nie należy używać osprzętu, który nie został specjalnie wyprodukowany i atestowany przez producenta. To, że dane narzędzie robocze daje się zamocować na narzędziu pneumatycznym nie gwarantuje bezpiecznego użytkowania. Należy uważać niewidoczne przewody elektryczne, rury gazowe i wodociągowe. Przed rozpoczęciem pracy należy skontrolować zakres pracy, np. używając urządzenia do wykrywania metalu. Serwis Naprawę narzędzia pneumatycznego należy zlecić jedynie wykwalifikowanemu fachowcowi i przy użyciu oryginalnych części zamiennych. W ten sposób zagwarantowane zostanie zachowanie bezpieczeństwa urządzenia. Szczególne przepisy bezpieczeństwa. Podczas wykonywania prac, przy których narzędzie robocze mogłoby natrafić na ukryte przewody elektryczne, urządzenie należy trzymać wyłącznie za izolowane powierzchnie rękojeści. Pod wpływem kontaktu z przewodem znajdującym się pod napięciem, metalowe części elektronarzędzia znajdą się również pod napięciem, co spowoduje porażenie prądem osoby obsługującej elektronarzędzie. Nigdy nie przenoś narzędzia pneumatycznego przytrzymując je za wąż. Należy używać urządzeń mocujących lub imadła do zamocowania obrabianego przedmiotu. W przypadku, gdy obrabiany przedmiot trzymany jest w ręku, bezpieczna obsługa urządzenia jest niemożliwa. Należy nosić osobiste wyposażenie ochronne. W zależności od rodzaju pracy, należy nosić maskę ochronną pokrywającą całą twarz, ochronę oczu lub okulary ochronne. W razie potrzeby należy użyć maski przeciwpyłowej, ochrony słuchu, rękawic ochronnych lub specjalnego fartucha, chroniącego przed małymi cząstkami ścieranego i obrabianego materiału. Należy chronić oczy przed unoszącymi się w powietrzu ciałami obcymi, powstałymi w czasie pracy. Maska przeciwpyłowa i ochronna dróg oddechowych muszą filtrować powstający podczas pracy pył. Oddziaływanie hałasu przez dłuższy okres czasu, możne doprowadzić do utraty słuchu. Wymień nieczytelne naklejki i wskazówki ostrzegawcze umieszczone na narzędziu pneumatycznym. Nie wolno kierować narzędzia pneumatycznego ani w swoim kierunku, ani w kierunku innych osób lub zwierząt. Istnieje niebezpieczeństwo zranienia się się ostrymi lub gorącymi narzędziami roboczymi. Obchodzenie się z niebezpiecznymi pyłami Podczas obróbki ubytkowej za pomocą niniejszego narzędzia powstają pyły, które mogą stanowić zagrożenie. Dotykanie lub wdychanie niektórych rodzajów pyłów, np. pyłów azbestowych lub z materiałów zawierających azbest, z powłok zawierających ołów, z metalu, z niektórych rodzajów drewna, minerałów, cząsteczek silikatu z materiałów zawierających kamień, środków zawierających rozpuszczalnik, substancji do ochrony drewna, farb przeciwporostowych może wywołać reakcje alergiczne i/lub choroby dróg oddechowych, raka i problemy z płodnością. Ryzyko spowodowane wdychaniem pyłów zależy od stopnia ekspozycji. Zaleca się użycie systemu odsysania, dostosowanego do rodzaju pyłu jak również osobistego wyposażenia ochronnego, a także zadbanie o dobrą wentylację stanowiska pracy. Obróbkę materiałów zawierających azbest należy zlecić odpowiednim fachowcom. W niesprzyjających warunkach może dojść do samozapalenia pyłów drewnianych i pyłów z metali lekkich, gorących mieszanek z pyłów szlifierskich i substancji chemicznych lub wręcz do eksplozji. Należy zapobiec, aby iskry powstające podczas obróbki spadały na pojemnik na pył; należy też unikać110

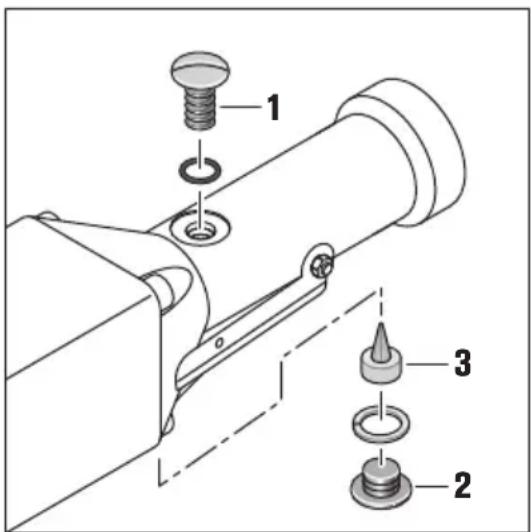

przegrzania się narzędzia pneumatycznego i obrabianego materiału. Należy regularnie opróżniać pojemnik na pył, przestrzegając przy tym wskazówki producenta obrabianego materiału, jak również obowiązujących przepisów danego kraju. Uruchomienie urządzenia Zawsze przed rozpoczęciem eksploatacji produktu wykonaj następujące kroki: – Sprawdź stan techniczny i sprawność produktu. – Sprawdź, czy narzędzie robocze jest pewnie i prawidłowo zamocowane. Podłączenie do zasilania sprężonym powietrzem. Aby obróbka odbywała się bez zakłóceń należy stosować zespół przygotowywania powietrza, składający się z separatora wody, olejarki i regulatora ciśnienia powietrza.Skontrolować, czy ciśnienie w sieci sprężonego powietrza odpowiada ciśnieniu podanym na tabliczce znamionowej narzędzia pneumatycznego. – Przed podłączeniem węża należy go przedmuchać. W przypadku stosowania uniwersalnych złączy obrotowych (złącza kłowe), zawsze stosuj trzpienie zabezpieczające i kable zabezpieczenia węży. Minimalna średnica węża powinna wynosić 13 mm. Otwór przelotowy kurka i złączki powinien wynosić minimum 8 mm. Przed przystąpieniem do pracy należy skontrolować, czy wbudowana do rękojeści smarowniczka kroplowa jest napełniona. Właściwe ustawienie smarowniczki i dostateczny zapas oleju są warunkami niezbędnymi do prawidłowego funkcjonowania smarowniczki. Smarownice zewnętrzne nadają się do zastosowań przy długości węża nie przekraczającej 5 m. W przeciwnym wypadku olej pozostanie w wężu i nie będzie w stanie przedostać się do urządzenia. W razie potrzeby napełnij zbiornik oleju specjalnym olejem silnikowym FEIN (3 21 32 045 00 0 (wysokiej jakości olej hydraulicznym jakość: HLP/ISO-VG46). Nie stosuj samochodowych olejów silnikowych, ponieważ nie są one przystosowane do narzędzi pneumatycznych. Wartości emisji hałasu i drgań Podane w niniejszej instrukcji wartości drgań i hałasu pomierzone zostały zgodnie z określoną przez normę EN 62841 procedurą pomiarową i mogą zostać użyte do porównywania narzędzi pneumatycznych. Są one także przystosowane do wstępnej oceny ekspozycji na drgania i hałas. Podane w niniejszej instrukcji wartości drgań i hałasu są reprezentatywne dla podstawowych zastosowań narzędzi pneumatycznych. Jeżeli narzędzie pneumatyczne użyte zostanie do prac innego rodzaju lub z innym osprzętem, a także jeśli nie będzie wystarczająco konserwowane, wartości drgań i hałasu mogą odbiegać od podanych. Podane powyżej przyczyny mogą spowodować podwyższenie ekspozycji na drgania i hałas podczas całego czasu pracy. Aby dokładnie ocenić ekspozycję na drgania i hałas, trzeba wziąć pod uwagę także okresy, gdy urządzenie jest wyłączone, lub gdy jest wprawdzie włączone, ale nie jest używane do pracy. Podane powyżej przyczyny mogą spowodować zredukowanie ekspozycji na drgania i hałas podczas całego czasu pracy. Należy wprowadzić dodatkowe środki bezpieczeństwa, mające na celu ochronę operatora przed skutkami ekspozycji na drgania i hałas, np.: Konserwacja narzędzia pneumatycznego i osprzętu, zabezpieczenie odpowiedniej temperatury rąk, ustalenie kolejności operacji roboczych. Wskazówki dotyczące obsługi. Narzędzie pneumatyczne należy uruchamiać przed zetknięciem z obrabianym materiałem. Narzędzie pneumatyczne należy prowadzić równomiernie, lekko je popychając w kierunku cięcia. Zbyt silny posuw negatywnie znacznie skraca żywotność narzędzi roboczych. W trakcie całej operacji cięcia trzymaj narzędzie pneumatyczne za powierzchnię uchwytu. Wyłącz narzędzie pneumatyczne natychmiast po zakończeniu cięcia. Aby przedłużyć okres użytkowania brzeszczotu podczas obróbki metalu, zaleca się użycie środka smarnego: – dla cięć w blasze stalowej: Olej do cięcia, – dla cięć w blasze aluminiowej: Nafta. Alternatywnie można posmarować linię cięcia specjalną pastą ułatwiającą cięcie. Przy otwieraniu złączek węża należy najpierw zamknąć zawór kulkowy, a następnie włączyć narzędzie pneumatyczne. Złączkę węża można zwolnić dopiero po całkowitym wydostaniu się sprężonego powietrza z systemu. Stosuj zalecane uchwyty i prowadnice. W miarę możliwości zamontuj uchwyt w przedstawionej pozycji (patrz strona 7). Urządzenie mocujące 9 07 02 001 00 1 Rury i elementy o przekroju kołowym o średnicy maks. 159 mm. – Owinąć element przeznaczony do obróbki łańcuchem, a haki pętli zahaczyć o łańcuch. – Napiąć łańcuch za pomocą uchwytu. – Nałóż piłę na trzpień nośny. – Zablokuj piłę blokadą. Urządzenie mocujące 9 07 02 004 00 6 Rury i elementy o przekroju kołowym o średnicy maks. 100 ... 325 mm. Stosuj wyłącznie ostrza tnące o długości 500 mm lub 600 mm i grubości 2 mm. – Owinąć element przeznaczony do obróbki łańcuchem, a haki pętli zahaczyć o łańcuch. – Zamocuj łańcuch za pomocą nakrętki mocującej. – Nałóż piłę na trzpień nośny. – Zablokuj piłę blokadą.111

Przedłużenie łańcucha umożliwia cięcie elementów o średnicy maksymalnie 440 mm (konieczne zastosowanie łańcucha 3 02 31 003 00 3 i trzpienia 3 02 16 130 00 4). Prowadzenie ostrza tnącego 9 06 06 002 00 9 Rury i elementy o przekroju kołowym o średnicy maks. 325 mm. Stosuj wyłącznie ostrza tnące o długości 530 mm i grubości 1,6 mm. – Zdemontuj uchwyt dodatkowy piły. – Zamocuj prowadzenie ostrza tnącego do otworu w głowicy przekładni piły. – Precyzyjna regulacja ostrza tnącego możliwa jest za pomocą nakrętek mimośrodowych. – Zawieś sprężynę napinającą w otworach głowicy przekładni. Urządzenie mocujące 9 07 02 003 00 8 Do profili o szerokości maks. 310 mm i wysokości maks. 550 mm. Układ jak w przypadku imadła równoległego. Możliwa jest regulacja szczęk zaciskowych i głowicy mocującej. – Ustaw szczęki zaciskowe w odpowiednim zakresie mocowania. – Nałóż mocowanie na obrabiany element. – Zaciśnij szczęki zaciskowe za pomocą uchwytu pałąkowego. – Nałóż piłę na trzpień nośny. – Zablokuj piłę blokadą. Uchwyt mocowania i przesuwu 9 07 02 005 00 0 Rury i elementy o przekroju kołowym o średnicy maks. 80 ... 400 mm. Szczegółowe informacje zamieszczono w odpowiednich instrukcjach obsługi 3 41 00 898 06 8. Podpórka 3 27 14 062 02 3 Do cięcia materiału typu blacha falista należy stosować podpórkę 3 27 14 062 02 3. Zdemontować uchwyt dodatkowy i zamocować podpórkę na trzpieniu napędowym i w otworze umieszczonym w górnej części głowicy przekładni. Konserwacja i serwisowanie. Następujące czynności należy wykonywać raz w tygodniu. – Wlać niewielką ilość nafty do wlotu powietrza narzędzia pneumatycznego. – Uruchomić narzędzie pneumatyczne na 10 do 15 sekund. W tym czasie nafta wycieka z wszystkimi nagromadzonymi zanieczyszczeniami z narzędzia pneumatycznego. – Po zakończeniu czyszczenia wlać nieco leju do wlotu powietrza – wpłynie to korzystnie na zachowanie wydajności silnika. Dalsze smarowanie przejmie wbudowana do rękojeści smarowniczka kroplowa. Narzędzie pneumatyczne należy kontrolować i czyścić co 300 roboczogodzin lub co 6 miesięcy. W przypadku uszkodzenia węża narzędzia pneumatycznego, należy go zastąpić specjalnie przygotowanym wężem, który można nabyć za pośrednictwem punktu serwisowegp firmy FEIN. Właściwe ustawienie smarownicy: Przy ciśnieniu roboczym (6 bar) (1) olej musi powoli wydostawać się z odkręconej śruby wlewowej. Jedno napełnienie wystarcza na około 8 roboczogodzin. Po usunięciu śruby zamykającej (2) widoczna staje się śruba regulacyjna (3). Dociągnięcie tej śruby powoduje zmniejszenie dozowania oleju, po jej poluzowaniu do urządzenia przedostaje się większa dawka oleju. W większości przypadków wystarczające jest dokręcenie bądź zwolnienie śruby o ¼ do ½ zwoju. Otwór o Ø 2 mm powinien być odsłonięty. Prawidłowość ustawienia smarownicy można skontrolować za pomocą próby papieru: przyłożyć biały arkusz papieru do wylotu powietrza urządzenia. Cienka warstwa osadzającego się oleju nie może być w stanie płynnym. Aktualna lista części zamiennych dla niniejszego narzędzia pneumatycznego znajduje się pod adresem internetowym www.fein.com. W razie potrzeby możliwa jest wymiana we własnym zakresie następujących elementów: Rękojeść dodatkowa, narzędzia robocze, wąż Rękojmia i gwarancja. Rękojmia na produkt jest ważna zgodnie z ustawowymi przepisami regulującymi w kraju, w którym produkt został wprowadzony do obrotu. Oprócz tego produkt objęty jest gwarancją firmy FEIN, zgodnie z deklaracją gwarancyjną producenta. W zakres dostawy nabytego narzędzia pneumatycznego może wchodzić tylko część ukazanego na rysunkach lub opisanego w instrukcji eksploatacji osprzętu.

Oświadczenie o zgodności. Oświadczenie CE dotyczy tylko krajów Unii Europejskiej oraz Europejskiego Stowarzyszenia Wolnego Handlu (EFTA) i tylko wyrobów, które przeznaczone są do rozprowadzania na rynku UE lub EFTA. Po wprowadzeniu wyrobu na rynek EU, znak UKCA traci ważność. Oświadczenie UKCA (UK Conformity Assessed) dotyczy tylko Wielkiej Brytanii (Anglii, Walii i Szkocji) i tylko wyrobów, które przeznaczone są do rozprowadzania na rynku Wielkiej Brytanii. Po wprowadzeniu wyrobu na rynek brytyjski, znak CE traci ważność. Ochrona środowiska, usuwanie odpadów. Opakowanie, wycofane z użycia narzędzia pneumatyczne i osprzęt należy oddać do powtórnego przetworzenia zgodnego z obowiązującymi przepisami w zakresie ochrony środowiska. Osprzęt Stosuj wyłącznie oryginalne wyposażenie dodatkowe firmy FEIN przeznaczone do tego urządzenia. Zestawienie wyposażenia dodatkowego przeznaczonego do tego urządzenia znajduje się na stronie www.feind.com.113
