STS 325 R - Píla Fein - Bezplatný návod na obsluhu
Nájdite návod k zariadeniu zdarma STS 325 R Fein vo formáte PDF.
| Typ produktu | Pneumatická píla na rúry |
| Značka | Fein |
| Model | STS 325 R |
| Napájanie | Stlačený vzduch (pneumatické) |
| Maximálny tlak vzduchu | 6 bar |
| Max. priemer rúry (štandard) | 325 mm |
| Max. priemer rúry (s predĺžením) | 440 mm |
| Odporúčaná dĺžka čepele | 500 mm alebo 600 mm (podľa zariadenia) |
| Hrúbka čepele | Až do 2 mm |
| Počet chodov naprázdno | Nešpecifikované |
| Spotreba vzduchu | Nešpecifikované |
| Hmotnosť | Nešpecifikované |
| Hladina akustického tlaku | Nešpecifikované |
| Úroveň vibrácií | Nešpecifikované |
| Prídavná rukoväť | Áno, dodávaná |
| Odporúčané upínacie zariadenie | 9 07 02 001 00 1, 9 07 02 004 00 6, atď. |
| Odporúčané mazivo | Špeciálny olej FEIN 3 21 32 045 00 0 |
| Údržba | Každých 300 h alebo 6 mesiacov |
| Záruka | Podľa zákonných predpisov + záruka výrobcu FEIN |
| Správne použitie | Suché rezanie kovov a plastov |
| Požadované bezpečnostné vybavenie | Ochrana očí, sluchu, rukavice atď. |
Často kladené otázky - STS 325 R Fein
Otázky používateľov k STS 325 R Fein
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Píla vo formáte PDF zadarmo! Nájdite svoj návod STS 325 R - Fein a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. STS 325 R značky Fein.

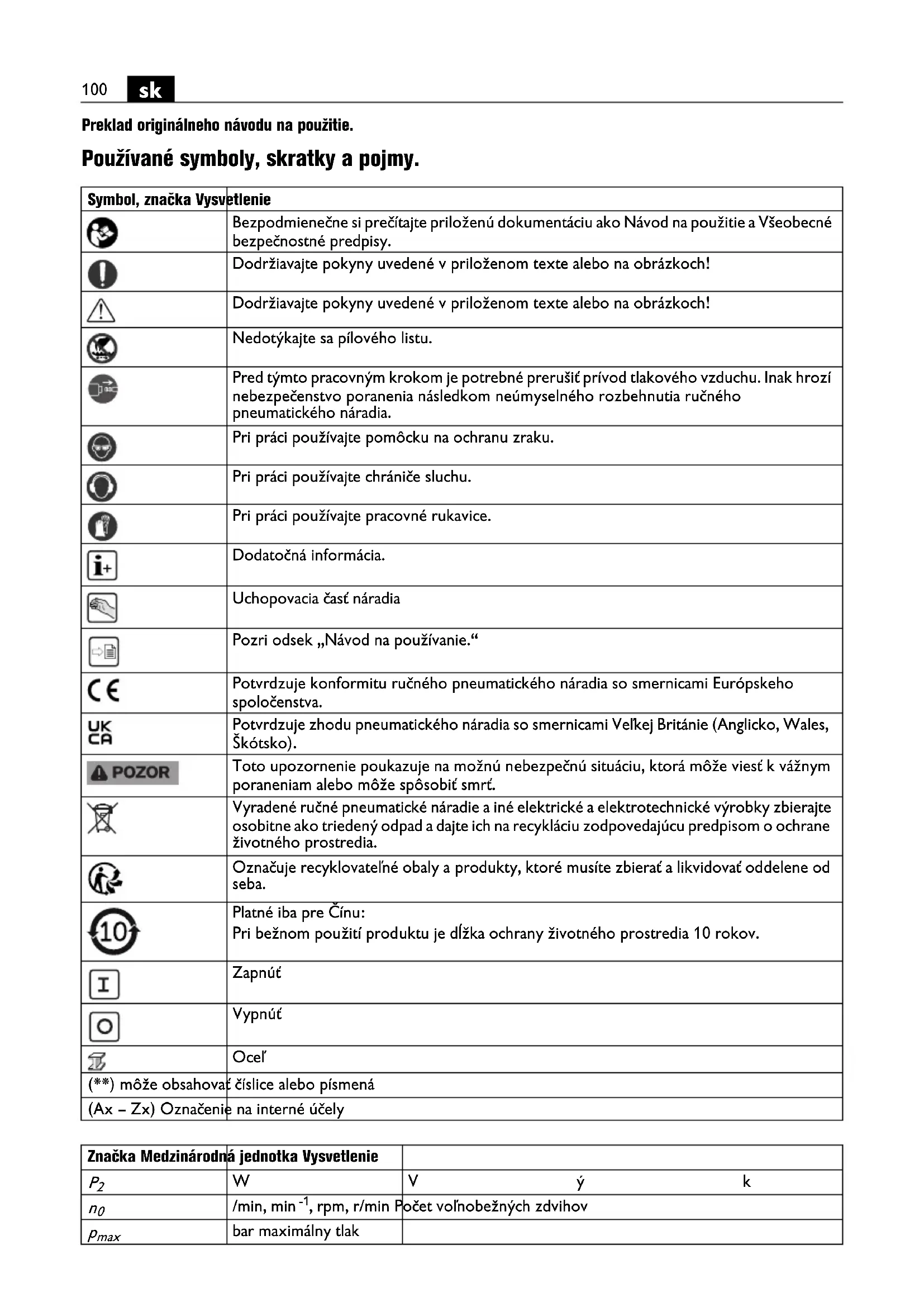

NÁVOD NA OBSLUHU STS 325 R Fein
Preklad originálneho návodu na použitie.
Používané symboly, skratky a pojmy.
| Symbol, značka Vysvetlenie | |
 | Bezpodmienečne si prečítajte priloženú dokumentáciu ako Návod na použitie a Všeobecné bezpečnostné predpisy. |
 | Dodržiavajte pokyny uvedené v priloženom texte alebo na obrázkoch! |
 | Dodržiavajte pokyny uvedené v priloženom texte alebo na obrázkoch! |
 | Nedotýkajte sa pílového listu. |
 | Pred týmto pracovným krokom je potrebné prerušit prívod tlakového vzduchu. Inak hrozí nebezpečenstvo poranenia následkom neúmyselného rozbehnutia ručného pneumatického náradia. |
 | Pri práci používajte pomôcku na ochranu zraku. |
 | Pri práci používajte chrániče sluchu. |
 | Pri práci používajte pracovné rukavice. |
 | Dodatočná informácia. |
 | Uchopovacia časť náradia |
 | Pozri odsek „Návod na používanie.“ |
 | Potvrdzuje konformitu ručného pneumatického náradia so smernicami Európskeho spoločenstva. |
 | Potvrdzuje zhodu pneumatického náradia so smernicami Velkej Británie (Anglicko, Wales, Škótsko). |
 | Toto upozornenie poukazuje na možnú nebezpečnú situáciu, ktorá môže viest k vážnym poraneniam alebo môže spôsobit smrt. |
 | Vyradené ručné pneumatické náradie a iné elektrické a elektrotechnické výrobky zbierajte osobitne ako triedený odpad a dajte ich na recykláciu zodpovedajúcu predpisom o ochrane životného prostredia. |
 | Označuje recyklovateľné obaly a produkty, ktoré musíte zbierať a likvidovať oddelene od seba. |
 | Platné iba pre Čínu: Pri bežnom použití produktu je dlžka ochrany životného prostredia 10 rokov. |
 | Zapnút |
 | Vypnút |
 | Ocel' |
 | môže obsahovať číslice alebo písmená |
| (Ax - Zx) Označenie na interné účely | |
| Značka Medzinárodná jednotka Vysvetlenie | |||
| P_2 | W | V | ý k |
| n_0 | /min, min ^-1 , rpm, r/min | Počet volnobežných zdvihov | |
| p_max | bar maximálny tlak | ||
| Značka Medzinárodná jednotka Vysvetlenie | ||
| Q | m3/min Objem prúdu vzduchu | |
| mm Dížka zdvihu | ||
| M... | mm Rozmer, metrický závit | |
| ∅ mm Priemer okrúhlej súčiastky | ||
| mm Svetlosť hadice | ||
| mm max. vonkajší priemer pre rúry/s predlžením retáze | ||
| mm maximálne rozmery obrobka | ||
| kg Hmotnosť podľa EPTA | -Procedure 01 | |
| L_pA | dB(A) Hladina zvukového tlaku | |
| L_wA | dB(A) Hladina akustického tlaku | |
| L_pCpeak | dB Špičková hodnota hladiny akustického tlaku | |
| K... | Nepresnosť merania | |
| a | m/s2 | Hodnota emisie vibrácií(súčet vektorov troch smerov) |
| a_h,D | m/s2 | stredná hodnota vibrácií pri rezaní |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2 | Základné a odvodené jednotky Medzinárodného systému jednotiek SI. | |
Prečítajte si všetky Výstražné upozornenia a bezpečnostné pokyny.
Zanedbanie dodržiavania Výstražných upozornení a pokynov uvedených v nasledujúcom texte môže mať za následok zásah elektrickým prúdom, spôsobít požiar a/alebo tážké poranenie.
Tieto Výstražné upozornenia a bezpečnostné pokyny starostlivo uschovajte na budúce použitie.
Nepoužívajte toto ručné pneumatické náradie skôr, ako si dôkladne prečítate tento Návod na použitie a úplne porozumiete jeho obsahu.
Uvedené podklady si dobre uschovajte na neskoršie použitie a v prípade odovzdania ručného pneumatického náradia alebo jeho predaja inej osobe ich odovzdajte spolu s náradím.
Rovnako dodržiavajte aj príslušné národné ustanovenia o ochrane zdravia pri práci.
Použitie v súlade s určením.
Pneumatická píla na rúry STS325R (**) slúži v súlade s určením na pílenie kruhových obrobkov a obrobkov iných tvarov z kovu a umelej hmoty pre komerčné nasadenie so spoločnostou FEIN pre daný produkt schválenými vloženými, resp. nasadenými nástrojmi a príslušenstvom (pozri www.fein.com) bez prívodu vody v prostredí chránenom pred poveternostnými vplyvmi.
Prenosnú pílu na rúry nesmiete používať ako ručne vedené náradie. Vždy používať upínacie zariadenie.
Obsluhu a ovládanie smie vykonávať iba odborný personál alebo poučené osoby.
Aby ste produkt mohli bezpečne prevádzkovať a vylúčili chybné použitie, je zakázané nasledovné:
- svojvolné zmeny/prestavby
- použitie odporujúce účelu
- nerešpektovanie pokynov na obsluhu a ovládanie
- automatizované priemyselné trvalé používanie
- Prekročenie použitia zodpovedajúco miestnym predpisom bezpečnosti pri práci
Neporiadok a neosvetlené priestory pracoviska môžu byť príčinou úrazov.
Ihned' odstráňte rozliaty olej a zlikvidujte ho podlá pokynov výrobcu (pozri údajový list).
Nepracujte s týmto ručným pneumatickým náradím v prostredí ohrozenom výbuchom, v ktorom sa nachádzajú horľavé kvapaliny, plyny alebo horľavý prach. Ručné pneumatické náradie vytvára iskry, ktoré by mohli prach alebo pary zapáliť.
Nedovolte detom ani iným osobám, aby sa počas používania ručného pneumatického náradia zdržiavali v blízkosti pracoviska. Pri odpútaní pozornosti zo strany inej osoby môžete stratić kontrolu nad ručným pneumatickým náradím.
Bezpečnost' pri používaní tlakového vzduchu
Prívod tlakového vzduchu pravidelne kontrolujte. Chránět hadice pred zlomením, zúžením ich profilu, pred horúčavou a ostrými hranami. Hadicové sponky dobre utiahnite. Poškodené hadice a hadicové spojky dajte ihned' opraviť. V prípade poškodenia prívodu vzduchu sa môže tlaková hadica metať po miestnosti a spôsobit' poranenie osôb. Rozvírený prach alebo triesky z obrábania môžu spôsobit' vážne poranenie zraku.
Bezpečnost' osób
Budte ostražitý, sústredte sa na to, čo robíte, a k práci s ručným pneumatickým náradím pristupujte s rozumom. Nepracujte s pneumatickým náradím nikdy vtedy, ked’ste unavený, alebo ked’ste pod vplyvom drog, alkoholu alebo liekov. Malý okamih nepozornosti pri používaní náradia môže mať za následok vážne poranenie.
Noste osobné ochranné pomôcky a vždy používajte ochranné okuliare. Nosenie ochranných pracovných pomôcok, ako ochranná dýchacia maska, protišmyková obuv, ochranná prilba alebo chránič sluchu, podľa druhu a spôsobu používania pneumatického náradia, výrazne znižujú riziko vzniku poranenia.
Predchádzajte možnosti neúmyselného zapnutia náradia. Presvedčte sa, skôr ako pripojíte ručné pneumatické náradie na prívod tlakového vzduchu, či je vypínač v polohe „VYP“. Ak budete mať pri prenášaní ručného pneumatického náradia prst na vypínači, alebo ak ručné pneumatické náradie pripojíte na prívod tlakového vzduchu zapnuté, môže to spôsobit úraz.
Skôr ako ručné pneumatická náradie zapnete, odstráňte z neho nastavovacie nástroje alebo klůče na skrutky. Nastavovací nástroj alebo klůč, ktorý sa nachádza v pohybujúcej sa časti ručného pneumatického náradia, môže spôsobit vážne poranenia osôb.
Nikdy sa nepreceňujte. Zabezpečte si pevný postoj a neprestajne udržiavajte rovnováhu. Takto budete môčí ručné pneumatické náradie v neočakávaných situáciách lepšie kontrolovať.
Ak budete počas práce pociťovať mravčenie, necitlivost alebo bolesti, informujte vašu nadriadenú osobu a vyhládajte lekára.
Pri práci noste vhodný pracovný odev. Nenoste volné kusy oblečenia a nemajte na sebe šperky. Vyvarujte sa toho, aby sa Vaše vlasy, odev a rukavice dostali do blízkosti pohybujúcich sa súčiastok náradia. Volný odev, dlhé vlasy alebo šperky môžu byť zachytené rotujúcimi časťami náradia.
Ak existuje možnosť namontovať odsávacie zariadenie a zariadenie na zachytávanie prachu, presvedčte sa, či sú pripojené a správne používané. Používanie týchto zariadení znižuje ohrozenie zdravia prachom.
Starostlivé používanie ručného pneumatického náradia a manipulácia s ním
Neprekračujte maximálny tlak vzduchu, ktorý je uvedený na náradí.
Ručné pneumatické náradie nikdy nepreťažujte. Používajte taký pracovný nástroj, ktorý je určený pre daný druh práce. Pomocou vhodného pracovného nástroja budete pracovať lepšie a bezpečnejšie v uvedenom rozsahu výkonu náradia.
Nepoužívajte nikdy také ručné pneumatické náradie, ktoré má pokazený vypínač. Ručné pneumatické náradie, ktoré sa nedá zapnút alebo vypnút, je nebezpečné a treba ho opravit.
Pneumatické náradie bolo mazané na začiatku/iniciálne. Pri prvom uvedení do prevádzky môže unikať prebytočný olej a zasiahnuť obsluhujúcu osobu.
Prerušte prívod energie ešte predtým, ako budete vykonávať na ručnom pneumatickom náradi nastavovanie, výmenu príslušenstva, alebo predtým, alebo ako ručné pneumatické náradie odložíte. Toto preventívne opatrenie zabraňuje neúmyselnému spusteniu náradia.
Nepoužívané ručné pneumatické náradie uschovávajte tak, aby bolo mimo dosahu detí. Nedovolte používať ručné pneumatické náradie osobám, ktoré s ním nie sú dôverne oboznámené, alebo ktoré si neprečitali tieto Pokyny. Ručné pneumatické náradie je nebezpečné vtedy, ked'ho používajú neskúsené osoby.
Ručné pneumatické náradie starostlivo ošetrujte. Kontrolujte, či pohyblivé súčiastky ručného pneumatického náradia bezchybne fungujú a neblokujú, či nie sú zlomené alebo poškodené niektoré súčiastky, čo malo negativny vplyv na fungovanie ručného pneumatického náradia. Pred použitím ručného pneumatického náradia dajte poškodené súčiastky opravit. Veľa pracovných úrazov bolo spôsobených nedostatočnou údržbou ručného pneumatického náradia.
Rezné nástroje udržiavajte ostré a čisté. Starostlivo ošetrované rezné nástroje s ostrými reznými hranami majú menšiu tendenciu k zablokovaniu a ľahšie sa dajú viest.
Skontrolujte pre začiatkom prác pílový list, či nie je poškodený. Používajte iba nepoškodené pílové listy. Ked' sa pílový list sprieči, vypnite náradie a udržiavajte ho v pokoji. Zistite a odstráňte príčinu spriečenia. Používajte rozťahovacie kliny.
Používajte také ručné pneumatické náradie, príslušenstvo, pracovné nástroje a pod., ktoré zodpovedajú týmto pokynom a ktoré sú predpísané pre príslušný speciálny typ ručného pneumatického náradia. Pri práci zohladnite konkrétne pracovné podmienky a činnosť, ktorú budete vykonávať.
Používanie ručného pneumatického náradia na iný účel ako na predpísané použitie môže viest k nebezpečným situáciám.
Ručné pneumatické náradie používajte s priloženou prídavnou rukoväťou, ktorá bola dodaná s náradím. Strata kontroly nad týmto ručným pneumatickým náradím môže mať za následok poranenie.
Pomocou dvoch rúk sa ručné pneumatické náradie ovláda bezpečnejšie.
Neobrábajte žiaden materiál, ktorý obsahuje azbest. Azbest sa považuje za rakovinotvorný.
Obe ruky majte v dostatočnej vzdialenosti od pílového listu. Nesiahajte rukami pred ani pod pílový list.
Kontakt s pílovým listom môže mať za následok poranenie. Pílový list sa môže pri pílení zahriat na veľmi vysokú teplotu.
K obrobku prisúvajte ručné pneumatické náradie iba v zapnutom stave. Hrozí nebezpečenstvo vzniku spätného rázu alebo strata kontroly nad ručným pneumatickým náradím.
Je zakázané skrutkovat' alebo nitovať na ručné pneumatické náradie nejaké štítky alebo značky.
Používajte samolepiace štítky.
Nepoužívajte žiadne príslušenstvo, ktoré nebolo vyvinuté alebo schválené výrobcom ručného pneumatického náradia. Bezpečná prevádzka nie je zaručená iba tým, že sa určité príslušenstvo na Vaše ručné pneumatické náradie hodí.
Ručné pneumatické náradie nechávajte opravovať len kvalifikovanému personálu, ktorý používa len originálne náhradné súčiastky. Tým sa zabezpečí, že bezpečnosť ručného pneumatického náradia zostane zachovaná.
Špeciálne bezpečnostné pokyny.
Držte ručné pneumatické náradie len za izolované plochy rukováti, ak vykonávate prácu, pri ktorej by mohol použitý pracovný nástroj natrafit na skryté elektrické vedenia. Kontakt s elektrickým vedením, ktoré je pod napätím, môže dostať pod napätie aj kovové súčiastky náradia a spôsobít zásah elektrickým prúdom.
Zabezpečte obrobok. Obrobok upnutý pomocou upínacieho zariadenia je bezpečnejší ako ten, ktorý pridržiavate rukou.
Používajte osobné ochranné prostriedky. Podl'a druhu použitia náradia používajte ochranný štít na celú tvár, štít na oči alebo ochranné okuliare. Pokial'je to primerané, používajte ochrannú dýchaciu masku, chrániče sluchu, pracovné rukavice alebo špeciálnu zásteru, ktorá Vás uchráni pred odletujúcimi drobnými čiastočkami brusiva a obrábaného materiálu.
Predovšetkým oči treba chrániť pred odletujúcimi cudzími telieskami, ktoré vznikajú pri rôznom spôsobe používania náradia. Ochrana proti prachu alebo ochranná dýchacia maska musia predovšetkým odfiltrovať konkrétny druh prachu, ktorý vzniká pri danom druhu použitia náradia. Ked’je človek dlhšiu dobu vystavený hlasnému hluku, môže utrpiet’ stratu sluchu.
Pri zostarnutí alebo opotrebovaní nálepiek a varovných oznámení na pneumatickom náradí ich vymeňte za nové.
Nesmerujte ručné pneumatické náradie proti sebe samému, ani na iné osoby alebo na zvieratá. Hrozí nebezpečenstvo poranenia ostrými alebo horúcimi pracovnými nástrojmi.
Zaobchádzanie so zdraviu škodlivým prachom
Pri pracovných činnostiach s týmto náradím, pri ktorých dochádza k úberu materiálu, vzniká prach, ktorý môže byť zdraviu škodlivý.
Dotýk alebo vdychovanie niektorých druhov prachu, napr. z azbestu a z materiálov obsahujúcich azbest, z náteru obsahujúceho olovo, z kovov, niektorých druhov dreva, minerálov, silikátových častíc materiálov obsahujúcich kamenivo, z rozpúštadiel farieb, z prostriedkov na ochranu dreva, z ochranných náterov pre vodné dopravné prostriedky môže vyvolat u niektorých osôb alergické reakcie a/alebo spôsobit ochorenie dýchacích ciest, rakovinu a vyvolávat poruchy plodnosti. Riziko vyvolané nadýchaním prachu je závislé od doby zotrvania v ohrozenom priestore. Používajte odsávacie zariadenie zodpovedajúce vznikajúcemu druhu prachu ako aj osobné ochranné pomôcky a postarajte sa o dobré vetranie pracoviska. Obrábanie materiálov, ktoré obsahujú azbest, prenechajte výlučne na odborníkov.
Drevený prach, prach z l'ahkých kovov, horúce zmesi brúsneho prachu a chemických látok sa môžu za nepriaznivých podmienok samovznietit, alebo môžu spôsobit výbuch. Vyhýbajte sa tomu, aby prúd iskier smeroval k zásobníku na prach, a zabráňte prehrievaniu ručného pneumatického náradia a brúseného materiálu, zavčasu vyprázdňujte zásobník na prach, dodržiavajte pri práci pokyny výrobcu materiálu aj predpisy o obrábaní príslušného materiálu platné vo Vašej krajine.
Uvedenie do prevádzky.
Vykonajte pred každým použitím produktu nasledujúce kroky:
- Skontrolujte riadny stav a funkčnost produktu.
- Skontrolujte pevné uloženie vloženého, resp. nasadeného nástroja.
Pripojenie na prívod tlakového vzduchu.
Aby Vám pneumatické náradie bezchybne pracovalo, pripojte ho na jednotku úpravy vzduchu, ktorá pozostáva z odlučovača vody, rozprašovača oleja a z regulátora tlaku. Skontrolujte, či je tlak v prívodnom tlakovom potrubí zhodný s tlakom uvedenom na typovom štítku ručného pneumatického náradia.
Použite pri použití univerzálnych otočných spojok (zubových spojok) vždy poistné kolíky a zaistovacie káble hadice.
Hadica by mala mać minimálny priemer 13 mm.
Priechodový otvor ventilu a hadicovej spojky by mal mať minimálne 8 mm.
Správne nastavenie dávkovača oleja a dostatočná náplň oleja sú predpokladom optimálneho fungovania dávkovača.
Externé dávkovače oleja sú účinné iba do dĺžky hadice max. 5 m, inak zostáva olej v hadici a nedostane sa k náradiu.
Naplňte olejovú nádrž v závislosti od potreby špeciálnym motorovým olejom FEIN 3 21 32 045 00 0 (hydraulický olej vysokej kvality, kvalita: HLP/ISO-VG46). Nepoužívajte žiadne motorové oleje pre automobily, pretože nie sú vhodné pre pneumatické náradia.
Hodnoty vibrácií a emisií hluku
V týchto inštrukciách uvedené hodnoty vibrácií a emisií hluku boli merané v súlade s normovanou metódou merania podľa normy EN 62841 a môžete ich použiť na vzájomné porovnávanie pneumatických nástrojov. Sú vhodné aj na predbežný odhad zataženia vibráciami a h l u k o m .
Uvedené emisné hodnoty vibrácií a hluku reprezentujú hlavné použitia pneumatického náradia.
Ak sa ale pneumatické náradie použije pre iné aplikácie s odlišnými vloženými, resp. nasadenými nástrojmi alebo s nedostatočnou údržbou, sa môžu celkové hodnoty vibrácií a hodnoty emisie hluku odlišovať. Môže to značne zvýšiť zaťaženie vibráciami a hlukom počas celej doby trvania práce.
Na presný odhad zaťaženia vibráciami s hlukom by ste mali zohľadniť aj časy, v ktorých je zariadenie vypnuté alebo je síce v prevádzke, ale bez skutočného nasadenia. Toto môže značne znížiť zaťaženie vibráciami a hlukom počas celej doby trvania práce.
Stanovte dodatočné bezpečnostné opatrenia na ochranu operátora pred účinkom vibrácií a hlukom, ako napríklad: Udržba pneumatického náradia a nasadených nástrojov, udržiavanie rúk v teple, organizácia pracovných postupov.
Ručné pneumatické náradie prisúvajte k obrobku iba v zapnutom stave.
Ručné pneumatické náradie vedte rovnomerne a s jemným posuvom v smere rezu. Príliš veľký posuv výrazne znižuje životnosť používaných pracovných nástrojov.
Na zvýšenie životnosti pílového listu ori obrábaní kovov sa odporúča používať mastiaci prostriedok:
- pri strihaní do ocelového plechu: rezací olej,
- pri strihaní do hliníka: petrolej.
Ako alternativna metóda sa môže čiara rezu potriet nejakou rezacou pastou.
Pri otváraní hadicových spojok uzavrite najprv guľový ventil a potom ručné pneumatické náradie zapnite. Hadicovú spojku uvoľnite až vtedy, ked’všetok tlakový vzduch úplne unikol.
Používajte odporúčané upínacie zariadenia a vedenia.
Namontujte upínacie zariadenia podľa možnosti v znázornenej pozícií (pozri stranu 7).
Upínacie zariadenie 9 07 02 001 00 1
Pre rúry a kruhový materiál s priemerom max. 159 mm.
Pre rúry a kruhový materiál s priemerom 100 .. 325 mm. Používajte iba pri pílových listoch s dlžkou 500 mm alebo 600 mm alebo s hrúbkou 2 mm.
- Založte upínaciu retáz okolo obrobka a háčik spony zapnite do upínacej retaze.
- Zaistite pilu aretačným svorníkom.
Predlžením napínacej retáze môžete obrábať aj obrobky s priemerom maximálne 440 mm (potrebná je retáz 3 02 31 003 00 3 a svorník 3 02 16 130 00 4).
Vedenie pílového listu 9 06 06 002 00 9
Pre rúry a kruhový materiál s priemerom max. 325 mm. Používajte iba pri pílových listoch s dĺžkou 530 mm a s priemerom 1,6 mm.
- Demontujte prídavnú rukovát píly.
- Upevnite vedenie pilového listu na otvore na prevodovej hlave pily.
- Jemné nastavenie pílového listu vykonáte pomocou excentrických matíc.
- Zaveste predpínaciu pružinu do otvoru na prevodovej hlave.
Upínacie zariadenie 9 07 02 003 00 8
Pre rúry a kruhový materiál s priemerom 80 ... 400 mm.
Podrobné informácie nájdete v príslušnom návode na použitie 3 41 00 898 06 8.
Pomôcka na pílenie z volnej ruky 3 27 14 062 02 3
Ked'režete také obrobky ako napríklad vlnitý plech, používajte pomôcku na pílenie z volnej ruky 32714062023.
Demontujte prídavnú rukováť a pomôcku na pílenie z volnej ruky upevnite o zdvíhadlo a do otvoru na hornej strane prevodovej hlavy.
Jedenkrát týždenne vykonajte nasledujúce úkony:
- Priamo do otvoru pre vstup vzduchu ručného pneumatického náradia nalejte trochu petroleja.
- Ručné pneumatické náradie zapnite na dobu 10 až 15 sekúnd. Vtedy petrolej vychádza z ručného pneumatického náradia spolu s usadenou nečistotou.
- Po takomto vyčistení nalejte do otvoru pre vstup vzduchu trochu oleja, čo prispeje k zachovaniu výkonnosti motora.
Čalšie mastenie náradia zabezpečí úsporná olejnička zabudovaná v rukoväti náradia.
Po každých 300 pracovných hodinách alebo po každých 6 mesiacoch vykonajte údržbu a vyčistenie ručného pneumatického náradia.
Ak je poškodená prívodná hadica ručného pneumatického náradia, treba ju nahradiť špeciálne upravenou hadicou, ktorá sa dá zakúpiť v autorizovanom servisnom stredisku firmy FEIN.

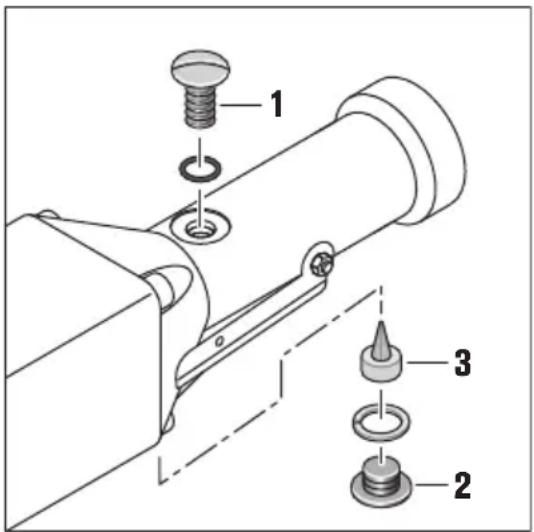

Správne nastavenie dávkovača oleja:
Za prevádzkového tlaku (6 barov) musí pri otvorenej plniacej skrutke (1) olej vriet.
Jedna náplň vystačí na cca 8 hodín prevádzky.
Po demontáži uzavieracej skrutky (2) je viditelná regulačná (3).
Utiahnutie zníži množstvo dávkovania oleja, uvolnenie regulačnej skrutky spôsobí prisun väčšieho množstva oleja do náradia.
Utiahnutie resp uvolnenie o 14 až 12 závitu vo väčšine prípadov stačí.
Udržiavajte otvor ∅ 2 mm volný.
Kontrolujte správne nastavenie dávkovača oleja pomocou papierovej skúšky: Podržte hárok bieleho papiera pred výstupom vzduchu z náradia, tenký olejový film, ktorý skondenzoval, nesmie začať tiecí.
Aktuálny zoznam náhradných súčiastok nájdete na Internete pod www.fein.com.
V prípade potreby vymeňte nasledujúce súčiastky:
Prídavná rukovát, pracovné nástroje, Hadica
Zákonná záruka na produkt platí podľa zákonných predpisov v krajine uvedenia do prevádzky. Firma FEIN okrem toho poskytuje záruku podľa vyhlásenia výrobcu FEIN o záruke.
V základnej výbave Vášho ručného pneumatického náradia sa môže nachádzať len časť príslušenstva popísaného alebo zobrazeného v tomto Návode na používanie.
Vyhlásenie o konformite.
Vyhlásenie CE platí iba pre krajiny Európskej únie a EFTA (European Free Trade Association) a iba pre produkty, ktoré sú určené pre trh EÚ alebo EFTA. Po po uvedení produktu na trh EÚ, stráca značka UKCA svoju platnosť.
Vyhlásenie UKCA platí iba pre britský trh (Anglicko, Wales a Škótsko) a iba pre produkty, ktoré sú určené pre britský trh. Po uvedení produktu na britský trh stráca značka CE svoju platnosť.
Ochrana životného prostredia, likvidácia.
Obaly, ručné pneumatické náradie a príslušenstvo, ktoré doslúžili, dajte na recykláciu zodpovedajúcu požiadavkám ochrany životného prostredia.
Príslušenstvo.
Používajte iba originálne príslušenstvo od spoločnosti FEIN, ktoré je určené pre daný produkt. Schválené príslušenstvo pre daný produkt nájdete na www.fein.com.
