| Produkta veids | Pneimatiskā cauruļu zāģis |
| Zīmols | Fein |
| Modelis | STS 325 R |
| Barošana | Saspiests gaiss (pneimatika) |
| Maksimālais gaisa spiediens | 6 bāri |
| Maks. caurules diametrs (standarta) | 325 mm |
| Maks. caurules diametrs (ar pagarinājumu) | 440 mm |
| Ieteicamais asmens garums | 500 mm vai 600 mm (atkarībā no ierīces) |
| Asmens biezums | Līdz 2 mm |
| Tukšgaitas gājienu skaits | Nav norādīts |
| Gaisa patēriņš | Nav norādīts |
| Svars | Nav norādīts |
| Skaņas spiediena līmenis | Nav norādīts |
| Vibrāciju līmenis | Nav norādīts |
| Papildu rokturis | Jā, iekļauts |
| Ieteicamā saspīlēšanas ierīce | 9 07 02 001 00 1, 9 07 02 004 00 6, utt. |
| Ieteicamā smērviela | Speciālā FEIN eļļa 3 21 32 045 00 0 |
| Apkope | Reizi 300 stundās vai 6 mēnešos |
| Garantija | Saskaņā ar tiesību aktiem + FEIN ražotāja garantija |
| Atbilstoša lietošana | Metālu un plastmasu sausa zāģēšana |
| Nepieciešamais drošības aprīkojums | Acu, dzirdes aizsardzība, cimdi, utt. |
Bieži uzdotie jautājumi - STS 325 R Fein
Lietotāju jautājumi par STS 325 R Fein
0 jautājums par šo ierīci. Atbildiet uz tām, ko zināt, vai uzdodiet savu.
Uzdot jaunu jautājumu par šo ierīci
Lejupielādējiet instrukcijas savam Zāģis PDF formātā bez maksas! Atrodiet savu rokasgrāmatu STS 325 R - Fein un atgūstiet kontroli pār savu elektronisko ierīci. Šajā lapā ir publicēti visi dokumenti, kas nepieciešami jūsu ierīces lietošanai. STS 325 R zīmola Fein.

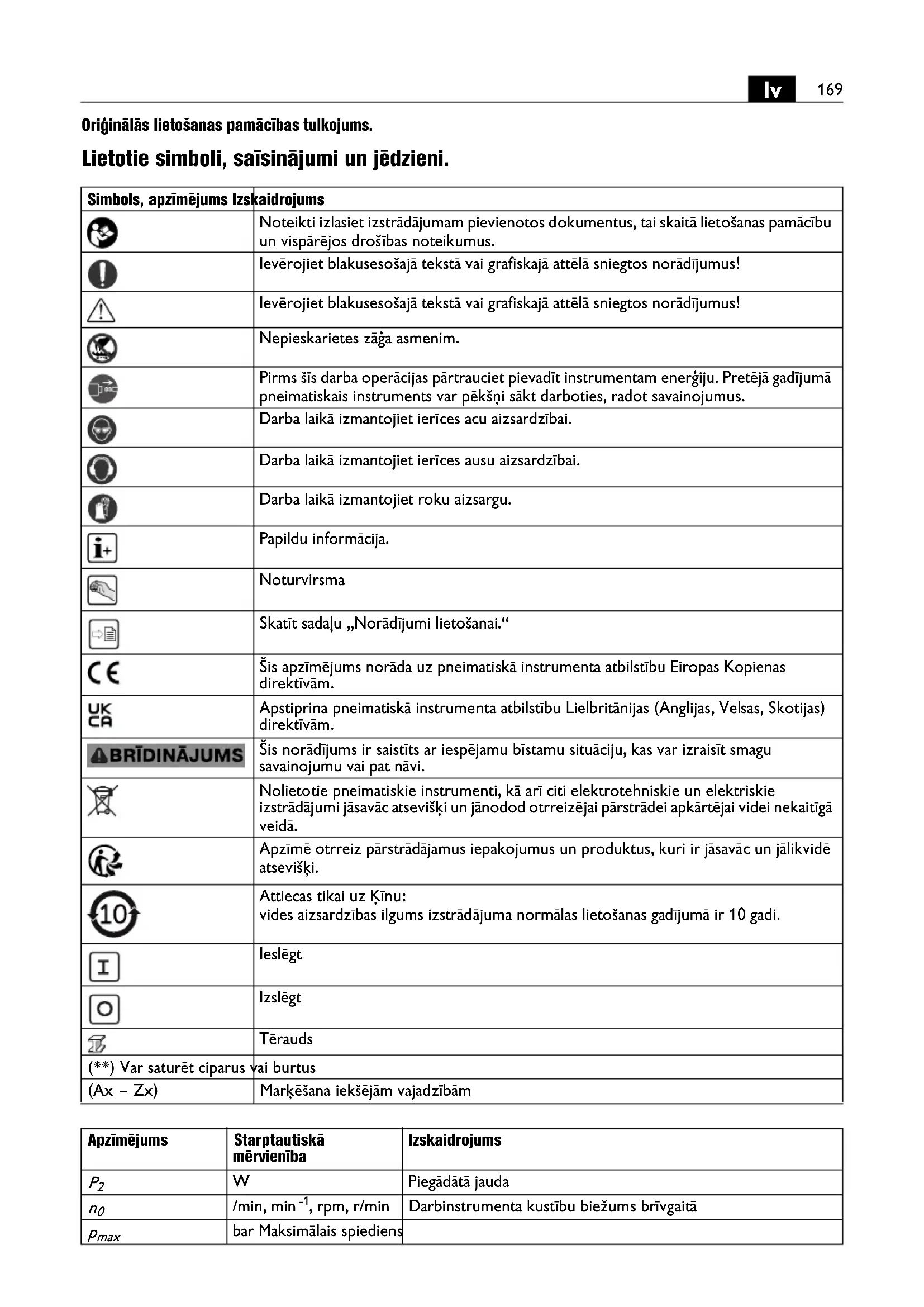

LIETOŠANAS INSTRUKCIJA STS 325 R Fein
Originālās lietošanas pamācības tulkojums.
Lietotie simboli, saïsinājumi un jēdzieni.
| Simbols, apzīmējums Izskaidrojums | |
 | Noteikti izlasiet izstrādājumam pievienotos dokumentus, tai skaitā lietošanas pamācību un vispārējos drošības noteikumus. |
 | levērojiet blakusesošajā tekstā vai grafiskajā attēlā sniegtos norādījumus! |
 | levērojiet blakusesošajā tekstā vai grafiskajā attēlā sniegtos norādījumus! |
 | Nepieskarietes zāga asmenim. |
 | Pirms šīs darba operācijas pārtrauciet pievadīt instrumentam energiju. Pretējā gadījumā pneimatiskais instruments var pēkšņi sākt darboties, radot savainojumus. |
 | Darba laikā izmantojiet ierīces acu aizsardzībai. |
 | Darba laikā izmantojiet ierīces ausu aizsardzībai. |
 | Darba laikā izmantojiet roku aizsargu. |
 | Papildu informācija. |
 | Noturvirsma |
 | Skatīt sadaļu „Norādījumi lietošanai.“ |
 | Šis apzīmējums norāda uz pneimatiskā instrumenta atbilstību Eiropas Kopienas direktīvām. |
 | Apstiprina pneimatiskā instrumenta atbilstību Lielbritānijas (Anglijas, Velsas, Skotijas) direktīvām. |
 | Šis norādījums ir saistīts ar iespējamu bīstamu situāciju, kas var izraisīt smagu savainojumu vai pat nāvi. |
 | Nolietotie pneimatiskie instrumenti, kā arī citi elektrotehniskie un elektriskie izstrādājumi jāsavāc atsevišķi un jānodod otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. |
 | Apzīmē otrreiz pārstrādājamus iepakojumus un produktus, kuri ir jāsavāc un jālikvidē atsevišķi. |
| [HK7W] | Attiecas tikai uz Ķīnu:vides aizsardzības ilgums izstrādājuma normālas lietošanas gadījumā ir 10 gadi. |
 | leslēgt |
 | Izslēgt |
 | Tērauds |
 Var saturēt ciparus vai burtus | |
| (Ax - Zx) | Markēšana iekšējām vajadzībām |
| Apzīmējums | Starptautiskā mērvienība | Izskaidrojums |
| P_2 | W | Piegādātā jauda |
| n_0 | /min, min ^-1 , rpm, r/min | Darbinstrumenta kustību biežums brīvgaitā |
| p_max | bar Maksimālais spiediens | |
| Q | m^3/min Tilpuma plūsma | |
| mm Asmens gājiena garums | ||
| M... | mm | Izmērs metriskai vītnei |
| ∅ | mm | Apaļās daļas diametrs |
| ∅ | mm Šļūtenes platums | |
| ∅ 6 | mm | Maksimālais ārējais diametrs caurulēm/ar kēdes pagarinātāju |
| mm | Maksimālais apstrādājamā materiāla izmērs | |
| kg Svars atbilstoši EPTA-Procedure 01 | ||
| L_pA | dB(A) | Trokšņa spiediena līmenis |
| L_wA | dB(A) | Trokšņa jaudas līmenis |
| L_pCpeak | dB | Trokšņa spiediena pīķa vērtību līmenis |
| K... | Izkliede | |
| a | m/s^2 | Vibrācijas paātrinājuma vērtība(vektoru summa trim virzieniem) |
| a_h,D | m/s^2 | Vidējā vibrācijas paātrinājuma vērtība zāgēšanas laikā |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s^2 | Pamata un atvasinātās mērvienības atbilst starptautiskajai mērvienību sistēmai SI. | |
Jūsu drošībai.
⚠ BRĪDINĀJUMS
Uzmanīgi izlasiet visus drošības noteikumus un
norādījumus. Drošības noteikumu un norādījumu neievērošana var radīt priekšnoteikumus elektriskajam triecienam, izraisīt aizdegšanos un/vai būt par cēloni smagam savainojumam.
Uzglabājiet drošības noteikumus un norādījumus turpmākai izmantošanai.
Nelietojiet šo pneimatisko instrumentu, pirms uzmanīgi un ar pilnīgu izpratni nav izlasīta šī lietošanas pamācība. Uzglabājiet minētos
pavaddokumentus turpmākai izmantošanai un pneimatiskā instrumenta tālāknodošanas vai pārdošanas gadījumā nododiet tos jaunajam īpašniekam. levērojiet arī spēkā esošos nacionālos darba aizsardzības likumdošanas aktus.
Noteikumiem atbilstošs lietojums
Pneimatiskais caurułu zāgis STS325R (**) atbilstoši noteikumiem ir paredzēts apalas un citas formas metāla un plastmasas materiālu zāgēšanai rūpnieciskajā sektorā, izmantojot uznēmuma FEIN šim izstrādājumam apstiprinātus darbinstrumentus un piederumus (skatiet www.fein.com) bez ūdens padeves no laikapstākļu iedarbības aizsargātā vidē.
Pārnēsājamo cauruļu zāgi nedrīkst izmantot kā ar roku vadāmu instrumentu. Vienmēr izmantojiet iespīlēšanas mehānismu.
Ar mašinu drīkst strādāt tikai specializēts personāls vai instruētas personas.
Paredzamais nepareizais lietojums
Lai izstrādājumu varētu droši lietot un nepieļautu nepareizu lietošanu, ir aizliegts:
- neatļautas modifikācijas;
- Paredzētajām mērķim neatbilstoša lietošana
- ignorēt lietošanas norādījumus
- automatizēta industriālā lietošana ilgstošas darbības režimā
- Lietojuma pārsniegšana atbilstoši vietējiem darba drošības noteikumiem
Drošības noteikumi.
Darba vieta.
Uzturiet darba vietu tīru un sakārtotu. Nekārtīgā darba vietā un sliktā apgaismojumā var viegli notikt nelaimes gadījums.
Izlietu ellu nekavējoties savāciet un utilizējiet saskaṇā ar ražotāja norādījumiem (skatīt datu lapu).
Nestrādājiet ar pneimatisko instrumentu sprādzienbīstamās vietās, kur atrodas viegli degoši škidrumi, gāzes vai putekļi. Pneimatisko instrumentu darbības laikā rodas dzirksteles, kas var aizdedzināt putekļus vai tvaikus.
Lietojot pneimatisko instrumentu, neļaujiet bērniem un citām nepiederošām personām tuvoties darba vietai. Ja tiek novērsta lietotāja uzmanība, viņš var zaudēt kontroli pār pneimatisko instrumentu.
Drošība, izmantojot saspiestu gaisu.
Regulāri kontrolējiet saspiestā gaisa padevi. Nepieļaujiet gaisa pievadšļūteņu saliekšanos vai sašaurināšanos, sargājiet tās no karstuma un saskaršanās ar asām šķautnēm. Stingri savelciet gaisa pievadšļūteņu apskavas. Nodrošiniet, lai bojātās gaisa pievadšļūtenes un savienotāji tiktu nekavējoties savesti kārtībā. Ja ir bojātas gaisa spiedieniekārtas, saspiestā gaisa pievadšļūtene var sprągt, radot savainojumus. Nekontrolētā gaisa plūsmā ar lielu ātrumu pārvietojas putekļi un skaidas, kas var radīt acu savainojumus.
Personīgā drošība.
Strādājot ar pneimatisko instrumentu, esiet vērīgs, nezaudējiet modrību un rīkojieties saskaṇā ar veselo saprātu. Nelietojiet pneimatisko instrumentu, ja jūtaties noguris vai atrodaties alkohola, narkotiku vai medikamentu ietekmē. Lietojot pneimatisko instrumentu, pat viens neuzmanības mirklis var klūt par cēloni nopietnam savainojumam.
Lietojiet individuālos darba aizsardzības līdzekļus un vienmēr nēsājiet aizsargbrilles. Individuālo darba aizsardzības līdzekļu, piemēram, putekļu maskas, neslīdošu apavu un aizsargķiveres vai ausu aizsargu pielietošana atbilstoši pneimatiskā instrumenta tipam un veicamā darba raksturam samazina savainojumu gūšanas risku.
Nepieļaujiet instrumenta patvalīgu ieslēgšanos. Pirms pneimatiskā instrumenta pievienošanas gaisa spiedientīklam pārliecinieties, ka tā ieslēdzējs atrodas stāvoklī „IZSLĒGTS“. Turot pirkstu uz ieslēdzēja pneimatiskā instrumenta pārnešanas laikā, kā arī, pievienojot ieslēgtu pneimatisko instrumentu gaisa spiedientīklam, viegli var notikt nelaimes gadījums.
Pirms pneimatiskā instrumenta ieslēgšanas izņemiet no tā regulējošos rīkus un skrūvjatslēgas. Regulējošais rīks vai skrūvjatslēga, kas atrodas kādā no pneimatiskā instrumenta kustīgajām daļām, var radīt savainojumu.
Darba laikā izvairieties ienemt neērtu vai nedabisku kermana stāvokli. Vienmēr ieturiet stingru stāju un centieties saglabāt līdzsvaru. Tas atvieglo pneimatiskā instrumenta vadīšanu neparedzētās situācijās.
Ja darbu veikšanas laikā rodas tirpšana, nejutīgums vai sāpes, informējiet par to savu darba vadītāju un konsultējieties ar ārstu.
Izvelieties darbam piemērotu apgērbu. Darba laikā nenēsājiet platas drēbes un rotaslietas. Netuviniet matus, apgērba daļas un aizsargcimdus kustīgajām daļām. Valīgas drēbes, rotaslietas un gari mati var iekerties un tikt ievilkti kustīgajās daļās.
Ja instrumenta konstrukcija ħauj tam pievienot ārējo putekļu uzsūkšanas un uzkrāšanas ierīci, sekojiet, lai tā būtu pievienota un tiktu pareizi lietota. Lietojot šādas ierīces, samazinās putekļu kaitīgā ietekme uz strādājošas personas veselību.
Saudzējoša apiešanās un darbs ar pneimatiskajiem instrumentiem.
Nepārsniedziet maksimālo gaisa spiedienu, kas norādīts uz instrumenta.
Nepārslogojiet pneimatisko instrumentu. Izvēlieties veicamajam darbam piemērotu darbinstrumentu. Ar piemērotu darbinstrumentu pneimatiskais instruments attiecīgajā jaudas diapazonā darbojas labāk un drošāk.
Nelietojiet pneimatisko instrumentu, ja ir bojāts tā ieslēdzējs. Pneimatiskais instruments, ko nevar ieslēgt un izslēgt, ir bīstams lietošanai un to nepieciešams remontēt.
Pneimatiskais instruments piegādes brīdī jau ir ieeļlots. Pirmreizējās ekspluatācijā laikā liekā ella var izplūst un noklūt uz instrumenta lietotāja.
Pirms pneimatiskā instrumenta regulēšanas, piederumu nomainas vai novietošanas pārtrauciet tam pievadīt energiju. Šāds piesardzības pasākums ľauj novērst instrumenta nejaušu ieslēgšanos.
Ja pneimatiskais instruments netiek lietots, uzglabājiet to vietā, kas nav pieejama bērniem. Neļaujiet lietot pneimatisko instrumentu personām, kuras neprot ar to rīkoties vai nav izlasījušas šos norādījumus. Ja pneimatiskos instrumentus lieto nekompetentas personas, tie var klūt bīstami cilvēku veselībai.
Rūpīgi kopiet pneimatisko instrumentu. Pārbaudiet, vai pneimatiskā mehānisma kustīgās daļas darbojas bez traucējumiem un nav iespiestas, vai kāda no daļām nav salauzta vai bojāta tādā veidā, ka tas ietekmē pneimatiskā instrumenta pareizu funkcionēšanu. Nodrošiniet, lai bojātās daļas pirms pneimatiskā instrumenta lietošanas tiktu izremontētas. Daudzi nelaimes gadījumi notiek tāpēc, ka pneimatiskie instrumenti nav tikuši pienācīgi apkalpoti.
Savlaicīgi notīriet un uzasiniet griezošos darb- instrumentus. Rūpīgi kopti griezošie darbinstrumenti ar asām griezējšķautnēm retāk iestrēgst un ir vieglāk vadāmi.
Pirms darbu sākšanas pārbaudiet, vai zāga asmens nav bojāts. Izmantojiet tikai nebojātus zāga asmeņus.
Ja zāga asmens nosprūst, izslēdziet instrumentu un turiet to nekustīgi. Nosakiet un novērsiet nosprūšanas cēloni. Izmantojiet skaldāmos kīlus.
Lietojiet pneimatisko instrumentu, tā piederumus, darbinstrumentus u. c. atbilstoši šiem norādījumiem un tādā veidā, kā tas ir paredzēts šā konkrētā tipa pneimatiskajam instrumentam. Nemiet vērā arī konkrētos darba apstāklus un veicamās darbības.
Pneimatisko instrumentu lietošana citiem mērķiem, nekā tiem, kuriem tos ir paredzējusi ražotājfirma, var radīt bīstamas situācijas.
Izmantojiet kopā ar pneimatisko instrumentu piegādāto papildrokturi. Kontroles zaudēšana pār pneimatisko instrumentu var izraisīt savainojumus.
Darba laikā stingri turiet pneimatisko instrumentu ar abām rokām un ieturiet stingru stāju. Pneimatisko instrumentu ir drošāk vadīt ar abām rokām.
Neapstrādājiet materiālus, kas satur azbestu. Tiek uzskatīts, ka azbests izraisa vēzi.
Pārliecinieties, ka zāga asmens ir stingri iespīlēts.
Netuviniet rokas zāga asmenim Neturiet rokas zāga asmens priekšā vai zem tā. Pieskaršanās zāga asmenim var radīt savainojumus. Zāgēšanas laikā zāga asmens var stipri sakarst.
Novietojiet pneimatisko instrumentu uz apstrādājamā priekšmeta tikai tad, ja tas ir ieslēgts. Rīkojoties citādi, var notikt atsitiens vai arī tikt zaudēta kontrole pār pneimatisko instrumentu.
Nav atlauts pieskrūvēt vai piekniedēt pie pneimatiskā instrumenta markējuma plāksnītes un apzīmējumus. Lietojiet uzlīmes.
Neizmantojiet piederumus, kas nav īpaši izstrādāti šim pneimatiskajam instrumentam vai ieteikti izmantošanai kopā ar to. Piederuma drošu lietošanu vēl nenosaka apstāklis, ka to var iestiprināt pneimatiskajā instrumentā.
levērojiet piesardzību, strādājot vietās, kur tuvumā var būt slēpti elektriskie vadi, kā arī gāzes vai ūdens caurulvadi. Pirms darba pārbaudiet šādas vietas, izmantojot, piemēram metālmeklētāju.
Apkalpošana.
Nodrošiniet, lai pneimatiskajam instrumentam nepieciešamo remontu veiktu kvalificēts speciālists, nomaiņai lietojot vienīgi originālās rezerves daļas. Tikai tā pneimatiskajam instrumentam var saglabāt nepieciešamo darba drošības līmeni.
İpašie drošības noteikumi.
Veicot darbu, kura laikā darbinstruments var skart slēptus elektriskos vadus, turiet instrumentu tikai aiz izolētajām virsmām. Instrumentam saskaroties ar spriegumnesošiem vadiem, spriegums var nonākt arī uz tā metāla dalām un izraisīt elektrisko triecienu.
Nekad nenesiet pneimatisko instrumentu aiz šlūtenes.
Nostipriniet apstrādājamo priekšmetu. Spīljerīcē iestiprināts priekšmets ir apstrādājams daudz drošāk, nekā tad, ja tas tiek turēts ar roku.
Lietojiet individuālos darba aizsardzības līdzekļus. Atkarībā no veicamā darba rakstura izvēlieties pilnu sejas aizsargu, noslēdzošās aizsargbrilles vai parastās aizsargbrilles. Lai aizsargātos no lidojošajām slīpēšanas darbinstrumenta un apstrādājamā materiāla daļinām, pēc vajadzības lietojiet putekļu aizsargmasku, ausu aizsargus un aizsargcimdus vai arī īpašu priekšautu. Lietotāja acis jāpasargā no lidojošajiem svešķermeņiem, kas dažkārt rodas darba gaitā. Putekļu aizsargmaskai vai respiratoram jāpasargā lietotāja elpošanas ceļi no putekļiem, kas veidojas darba laikā. Ilgstoši atrodoties stipra trokšņa iespaidā, var rasties paliekoši dzirdes traucējumi.
Nomainiet uzlīmes un brīdinājuma norādes uz pneimatiskā instrumenta, kad tie nolietojas.
Nevērsiet darbinstrumentu pret sevi, citām personām vai mājdzīvniekiem. Asie vai karstie darbinstrumenti var izraisīt savainojumus.
Rīkošanās ar veselībai kaitīgiem putekliem
Ar šā instrumenta palīdzību veicot darbības, kuru rezultātā notiek materiāla daļinu atdalīšanās, rodas putekļi, kas var būt bīstami veselībai. Saskaršanās ar dažu materiālu putekļiem vai to ieelpošana var izraisīt alergiskas reakcijas, elpošanas celu saslimšanas, vēzi vai reproduktīvās sistēmas bojājumus; pie šādiem materiāliem pieder azbests un to saturoši materiāli, svinu saturošas krāsas, metāli, dažas koka sugas, minerāli, akmens materiālos esošās silikāta daļinas, krāsu šķīdinātāji, koksnes konservanti un pretapaugšanas līdzekļi, ar kuriem tiek apstrādātas ūdens transportlīdzekļu zemūdens daļas. Saslimšanas riska pakāpe ir atkarīga no putekļu ieelpošanas ilguma. Lietojiet putekļu veidam atbilstošas uzsūkšanas ierīces un individuālo aizsargaprīkojumu, kā arī parūpējieties par labu ventilāciju darba vietā. Uzticiet azbestu saturošu materiālu apstrādi tikai profesionāliem. Koka un vieglo metālu putekļi, kā arī karsts apstrādājamā materiāla putekļu un dažu kīmisko vielu maisījums noteiktos, nelabvelīgos apstākļos var izraisīt aizdegšanos vai sprādzienu. Nepieļaujiet dzirksteļu lidošanu putekļu konteinera virzienā, kā arī pneimatiskā instrumenta un apstrādājamā materiāla pārkaršanu, savlaicīgi iztukšojiet putekļu konteineru; ṣemiet vērā apstrādājamā materiāla ražotāja sniegtos norādījumus par materiāla apstrādi un Jūsu valstī spēkā esošos priekšrakstus, kas attiecas uz apstrādājamo materiālu.
Nodošana ekspluatācijā.
Pirms katras izstrādājuma lietošanas veiciet šādas darbības:
- Pārbaudiet, vai izstrādājums ir noteikumiem atbilstoša stāvoklī, kā arī tā ekspluatācijas drošumu.
- Pärbaudiet, vai ievietojamais darbarīks ir kārtīgi nostiprināts.
Pievienošana gaisa spiedientiklam.
Lai nodrošinātu pneimatiskā instrumenta darbību bez atteikumiem, izmantojiet saspiestā gaisa kondicionēšanas ierīci, kas sastāv no ūdens atdalītāja, saspiestā gaisa ellotāja un spiediena regulatora.
Pārliecinieties, ka spiediens gaisa spiedientīklā atbilst uz pneimatiskā instrumenta marķējuma plāksnītes.
- Pirms pievienošanas izpūtiet saspiestā gaisa pievadšlūteni.
Vienmēr izmantojiet fiksācijas tapas un šlūtenes drošības kabeli, ja izmantojat universālus rotējošos savienojumus (izciņnsavienojumus).
Pievadšlūtenes diametram jābūt ne mazākam par 13 mm. Krāna un savienotāja atvērumu diametram jābūt ne mazākam par 8 mm.

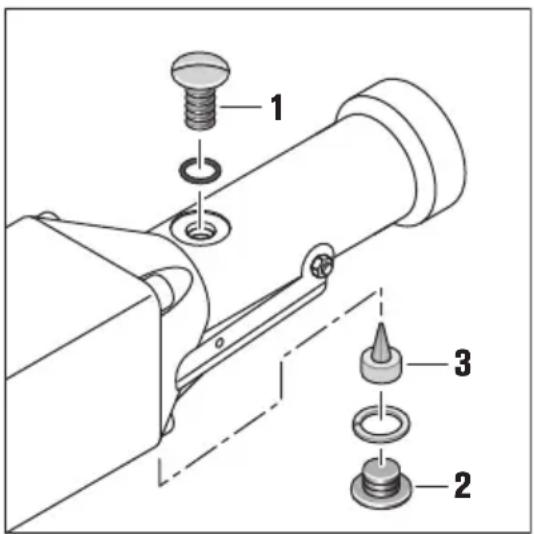

Pirms darba pārbudiet, vai ir uzpildīts rokturī iebūvētais reyerves ellotāajs.
Pareizi ieregulēts ellotājs un pietiekams ellas krājums ir priekšnoteikums optimālai ellotāja funkcionēšanai.
Ārējais ellotājs ir efektīvs tikai šlūtenes garuma robežās, kas ir līdz 5 m, jo pretējā gadījumā ella paliek šlūtenē, nenonākot instrumentā.
Pēc vajadzības uzpildiet eļļas tvertni ar FEIN speciālo motoreļļu 3 21 32 045 00 0 (augstvērtīga hidrauliskā eļļa, kvalitāte: HLP/ISO-VG46). Neizmantojiet mehāniskajiem transportlīdzekļiem paredzētas motoreļļas, jo tās nav piemērotas pneimatiskajiem instrumentiem.
Vibroemisijas un trokšnu emisijas vērtības
Šajā instrukcijā norādītās vibroemisijas un trokšņu emisijas vērtības ir mērītas atbilstoši EN 62841 standartizēto mērīšanas metodi, un tās var tikt izmantotas dažādu pneimatisko instrumentu parametru salīdzināšanai. Tās ir piemērotas arī vibrāciju un trokšņu iedarbības sākotnējai novērtēšanai.
Norādītās vibroemisijas un trokšņu emisijas vērtības ir attiecināmas uz pneimatiskā instrumenta galvenajām lietojuma sfērām.
Tomēr, ja pneimatisko instrumentu izmanto citiem lietojumiem, ar citiem darbinstrumentiem vai ar nepietiekami veiktu apkopi, vibroemisijas un trokšņu emisijas vērtības var atšķirties. Tas var ievērojami palielināt vibrāciju un trokšņu radīto iedarbību visā darbu veikšanas laikā.
Lai precīzi novērtētu vibrāciju un trokšņu radīto iedarbību, jāņem vērā arī laiks, kurā ierīce ir izslēgta vai arī darbojas, bet faktiski netiek izmantota. Tas var ievērojami samazināt vibrāciju un trokšņu radīto iedarbību.
Nosakiet papildu drošības pasākumus ierīces lietotāja aizsardzībai pret vibrācijām un trokšņiem, piemēram, veicot pneimatiskā instrumenta un darbinstrumentu apkopi, uzturot siltas ierīces lietotāja plaukstas un organizējot darba procesu.
Norādījumi lietošanai.
Kontaktējiet pneimatisko instrumentu ar apstrādājamo priekšmetu tikai tad, ja tas ir ieslēgts.
Darba laikā vienmērīgi un ar nelielu spiedienu pārvietojiet pneimatisko instrumentu griešanas virzienā. Ja spiediens ir pārāk stiprs, ievērojami samazinās darbinstrumenta kalpošanas laiks.
Visu zāgēšanas laiku turiet pneimatisko instrumentu aiz roktura un pēc zāgēšanas nekavējoties izslēdziet pneimatisko instrumentu.
Lai palielinātu zāga asmeņu kalpošanas laiku, metāla apstrādes laikā ieteicams izmantot elļošanas līdzekļus:
- zāgējot tērauda skārdu: griezējinstrumentu ellu, - zāgējot alumīniju: petroleju.
Kā alternatīvu ellojošajiem škīdrumiem var izmantot īpašu griešanas pastu, ar to pārklājot zāgējuma trasi.
Atvienojot pievadšlūtenes savienotājus, vispirms aizveriet lodveida krānu un tad ieslēdziet pneimatisko instrumentu. Atvienojiet pievadšlūtenes savienotāju tikai pēc tam, kad ir patērēts viss saspiestais gaiss.
Izmantojiet ieteiktos iespīlēšanas mehānismus un vadotnes.
Ja iespējams, uzmontējiet iespīlēšanas mehānismus attēlā redzamajā pozīcijā (skatiet lappusi 7).
Stiprinājuma ierīce 9 07 02 001 00 1
Caurulēm un apalas formas materiāliem ar maks. 159 mm diametru.
- Novietojiet stiprinošo kēdi uz apstrādājamā priekšmeta un ieākējiet noturplāksnes ākus stiprinošajā kēdē.
- Savelciet kēdi ar lokveida rokturi.
- Uzlieciet zāgi uz balsta tapas.
- Nofiksējiet zāgi ar fiksācijas tapu.
Stiprinājuma ierīce 9 07 02 004 00 6
Caurulēm un apalas formas materiāliem ar 100 ... 325 mm diametru. Izmantot tikai zāga plātnēm ar 500 mm garumu vai 600 mm garumu un 2 mm biezumu.
- Novietojiet stiprinošo kēdi uz apstrādājamā priekšmeta un ieākējiet noturplāksnes ākus stiprinošajā kēdē.
-
Nôspriegójiét kēdi ar savilcējuzgriezni.
-
Uzlieciet zāgi uz balsta tapas.
- Nofiksējiet zāgi ar fiksācijas tapu.
Pagarinot spriegošanas kēdi, iespējams apstrādāt ari sagataves ar maksimālo diametru 440 mm (nepieciešama kēde 3 02 31 003 00 3 un tapa 3 02 16 130 00 4).
Zāga plātnes vadotne 9 06 06 002 00 9
Caurulēm un apalas formas materiāliem ar maks. 325 mm diametru. Izmantot tikai zāga plātnēm ar 530 mm garumu un 1,6 mm biezumu.
- Nomontējiet zāga papildrokturi.
- Piestipriniet zāga plātnes vadotni pie zāga reduktora galvas atveres.
- Žāga plātnes precīzo lāgošanu veic ar abiem ekscentra uzgriežniem.
- lekabiniet iepriekšējās spriegošanas atsperes reduktora galvas atverēs.
Stiprinājuma ierīce 9 07 02 003 00 8
Profiliem ar maksimālo platumu 310 mm un maksimālo augstumu 550 mm. Uzbūve atbilst slēpju skrūvspīlēm. Spījžokļus un iespīlētāju var regulēt.
- Noregulējiet spīlžokli vēlamajā spriegošanas diapazonā.
- Uzlieciet iespīlēšanas mehānismu uz sagataves.
- Aizveriet spilžoklus ar rokturskavu.
- Uzlieciet zāgi uz balsta tapas.
- Nofiksējiet žāgi ar fiksācijas tapu.
lespīlēšanas un padeves mehānisms 9 07 02 005 00 0
Caurulēm un apalas formas materiāliem ar 80 ... 400 mm diametru.
Detalizēta informācija ir pieejama atbilstīgajā lietošanas instrukcijā 3 41 00 898 06 8.
Balsts vadīšanai ar brīvu roku 3 27 14 062 02 3
Zāgējot tādus materiālus, kā vilņoto skārdu, lietojiet balstu vadīšanai ar brīvu roku 3 27 14 062 02 3. Izskrūvējiet papildrokturi un nostipriniet balstu vadīšanai ar brīvu roku uz asmens piedziņas stieņa un uz vītņurbuma pārnesuma galvas augšpusē.
Uzturēšana darba kārtībā un klientu apkalpošanas dienests.
Reizi nedēlā veiciet šādas darbības.
- lepildiet nedaudz petrolejas tieši pneimatiskā instrumenta gaisa ievadatverē.
- leslēdziet pneimatisko instrumentu un darbiniet to 10 līdz 15 sekundes. Šajā laikā petroleja izskalo no pneimatiskā instrumenta tur uzkrājušos netīrumus.
- Pēc šīs tīrīšanas iepildiet nedaudz ellas pneimatiskā instrumenta gaisa ievadatverē, kas ħauj saglabāt pneimatiskā dzinēja veiktspēju.
Turpmākā ellošana tiek nodrošināta no rokturī iebūvētā ellotāja.
Veiciet pneimatiskā instrumenta apkalpošanu un tīrīšanu ik pēc 300 nostrādātajām stundām vai ik pēc 6 m ēnešiem.
Ja tiek bojāta pneimatiskā instrumenta gaisa pievadšlūtene, tā jānomaina ar īpaši šim nolūkam paredzētu šlūteni, ko var pasūtīt FEIN klientu apkalpošanas dienestā.
Pareiza ellotāja iestatīšana:
Pie darba spiediena (6 bar) atvērtas ellas uzpildes skrūves gadījumā (1) ellai ir jāburbuło.
Ar vienu pilnīgi uzpildītu tvertni ellas pietiek 8 darba stundām.
Pēc aizdares skrūves (2) izņemšanas klūst redzama regulējošā skrūve (3).
Pievelkot skrūvi, ellas padeve samazinās, bet, to atskrūvējot, instrumentā nonāk vairāk ellas.
Vairumā gadījumu pietiek, ja skrūve tiek pievilkta vai atskrūvēta par 1/4 līdz 1/2 apgrieziena.
Turiet brīvu urbumu ar ∅ 2 mm.
Pārbaudiet, vai ellotājs ir pareizi ieregulēts, izmantojot papīra lapu: turiet instrumenta gaisa izvadatvēuma priekšā baltu papīra lapu; uz tās nedrīkst sākt izplūst un izgulsnēties ella plānas plēvītes veidā.
Šā pneimatiskā instrumenta aktuālais rezerves daļu saraksts ir atrodams interneta vietnē www.fein.com.
Vajadzības gadījumā lietotājs var saviem spēkiem nomainīt šādas daļas:
papildrokturi, nomaināmo darbinstrumentu, pievadšlūteni
Garantija.
Garantija izstrādājumam tiek noteikta atbilstoši spēkā esošajai tās valsts likumdošanai, kurā izstrādājums ir ticis laists pārdošanā. Bez tam firma FEIN nosaka izstrādājumam garantiju atbilstoši FEIN garantijas deklarācijai.
Pneimatiskā instrumenta piegādes komplektā var netikt iekļauti visi šajā lietošanas pamācībā aprakstītie un attēlotie piederumi.
Atbilstības deklarācija.
CE apliecinājums ir derīgs tikai Eiropas Savienības un EBTA (Eiropas Brīvās tirdzniecības asociācijas) valstīm un tikai izstrādājumiem, kas paredzēti ES vai EBTA tirgum. Pēc izstrādājuma laišanas ES tirgū UKCA zīme zaudē derīgumu.
UKCA apliecinājums attiecas tikai uz Lielbritānijas tirgu (Anglija, Velsa un Skotija) un tikai uz izstrādājumiem, kas paredzēti Apvienotās Karalistes tirgum. Pēc produkta laišanas ES tirgū CE zīme zaudē derīgumu.
Vides aizsardzība, atbrīvošanās no nolietotajiem izstrādājumiem.
lesaiņojuma materiāli, nolietotie pneimatiskie instrumenti un to piederumi jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.
Piederumi.
Izmantojiet tikai FEIN oriğinâlos piederumus, kas ir paredzēti šim izstrādājumam. Izstrādājumam atļautie piederumi ir norādīti vietnē www.fein.com.
正本使用说明书的翻譯。
使用的符号，缩写和代名词。
