| Produkta veids | Bezvada lentzāģis |
| Zīmols | Fein |
| Modelis | ABAS18-63AS |
| Nominālais spriegums | 18 V |
| Tukšgaitas ātrums | 162 m/min |
| Asmens izmēri | 733 × 12,7 × 0,35 mm |
| Maksimālais griešanas dziļums | 63,5 mm |
| Svars (ar akumulatoru) | 3,7 – 4,7 kg |
| Barošana | Litija jonu akumulators |
| Ieteicamais akumulatora tips | GBA 18V... / ProCORE18V... |
| Ieteicamais lādētājs | GAL 18... |
| Ieteicamā uzlādes temperatūra | 0 līdz +35 °C |
| Pieļaujamā darba temperatūra | -20 līdz +50 °C |
| Skaņas spiediena līmenis | 79 dB(A) (K = 3 dB) |
| Vibrāciju līmenis (metāla zāģēšana) | a_h = 5,3 m/s², K = 1,5 m/s² |
| Griešanas leņķa spēja | Līdz 45° |
| Apgaismojums | Iebūvēta LED |
| Aizsardzība | Aizsardzība pret pārslodzi un pārkaršanu |
| Slīdvadītājs | Jā |
| Drošības bloķēšana | Akumulatora dubultā bloķēšana |
| Apkope | Ventilācijas atveru tīrīšana, asmens nomaiņa ar cimdiem |
| Iekļautie piederumi | Lentzāģa asmens (atkarībā no versijas), lādētājs un akumulators nav iekļauti |
Bieži uzdotie jautājumi - ABAS18-63AS Fein
Lietotāju jautājumi par ABAS18-63AS Fein
0 jautājums par šo ierīci. Atbildiet uz tām, ko zināt, vai uzdodiet savu.
Uzdot jaunu jautājumu par šo ierīci
Lejupielādējiet instrukcijas savam Zāģis PDF formātā bez maksas! Atrodiet savu rokasgrāmatu ABAS18-63AS - Fein un atgūstiet kontroli pār savu elektronisko ierīci. Šajā lapā ir publicēti visi dokumenti, kas nepieciešami jūsu ierīces lietošanai. ABAS18-63AS zīmola Fein.

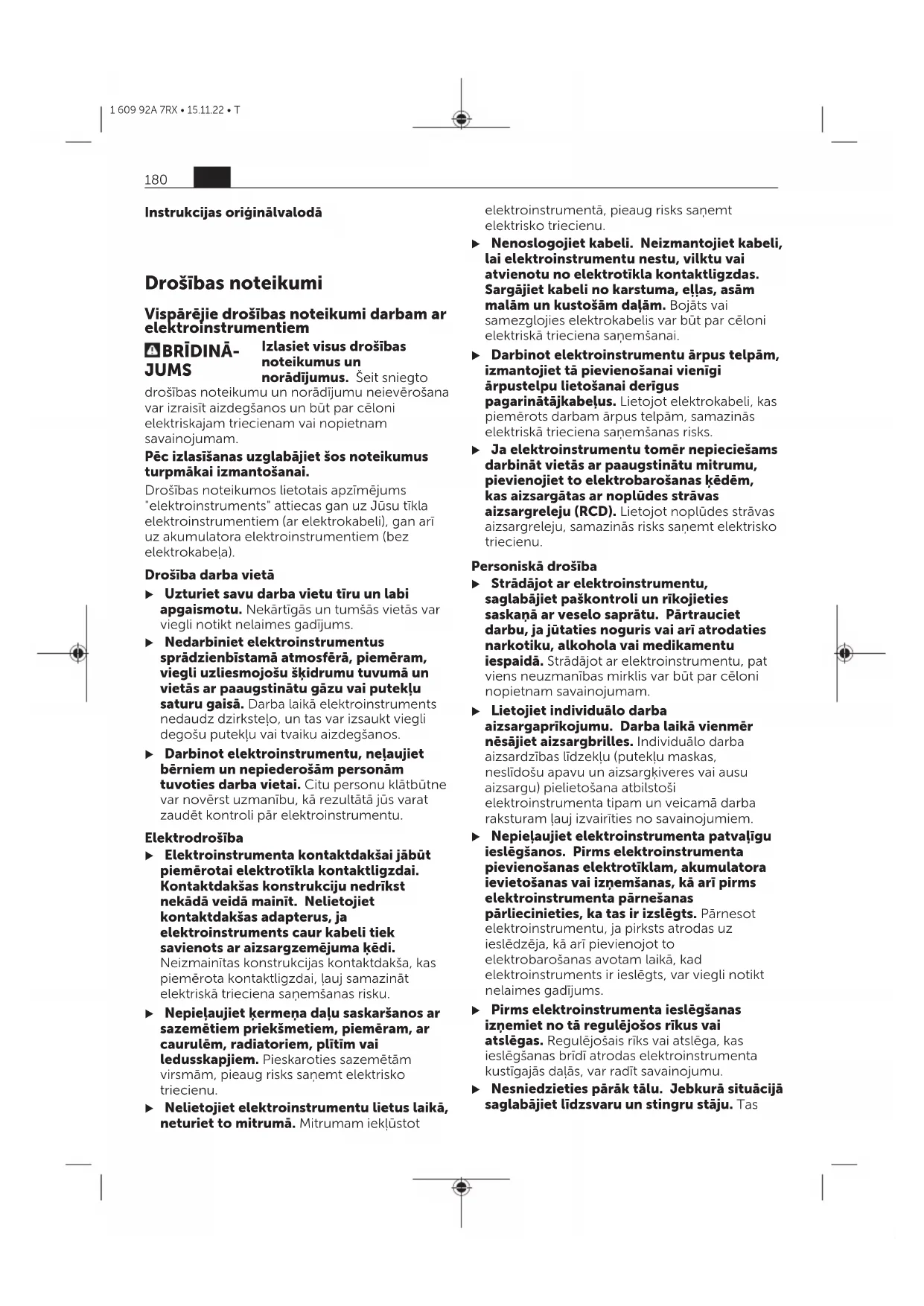

LIETOŠANAS INSTRUKCIJA ABAS18-63AS Fein
Vispārējie drošības noteikumi darbam ar elektroinstrumentiem
BRĪDINĀ-JUMS
Izlasiet visus drošības noteikumus un norādījumus. Šeit sniegto
drošības noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.
Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai izmantošanai.
Drošības noteikumos lietotais apzīmējums "elektroinstruments" attiecas gan uz Jūsu tikla elektroinstrumentiem (ar elektrokabeli), gan arī uz akumulatora elektroinstrumentiem (bez elektrokabela).
Drošība darba vietā
▶ Uzturiet savu darba vietu tiru un labi apgaismotu. Nekārtīgās un tumšās vietās var viegli notikt nelaïmes gadījums.
Nedarbiniet elektroinstrumentus sprādzienbīstamā atmosfērā, piemēram, viegli uzliesmojošu šķidrumu tuvumā un vietās ar paaugstinātu gāzu vai putekļu saturu gaisā. Darba laikā elektroinstruments nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos.
Darbinot elektroinstrumentu, nelaujiet bērniem un nepiederošām personām tuvoties darba vietai. Citu personu klātbūtne var novērst uzmanību, kā rezultātā jūs varat zaudēt kontroli pār elektroinstrumentu.
Elektrodrošiba
Elektroinstrumenta kontaktdakšai jäbüt piemërotai elektrotikla kontaktligzdai. Kontaktdakšas konstrukciju nedrikst nekädä veidä mainit. Nelietojiet kontaktdakšas adapterus, ja elektroinstruments caur kabeli tiek savienots ar aizsargzemëjuma këdi.
Neizmainītas konstrukcijas kontaktdakša, kas piemērota kontaktligzdai, lauj samazināt elektriskā trieciena saņemšanas risku.
Nepielaujiet kermana dalu saskaršanos ar sazemëtiem priekšmetiem, piemëram, ar caurulëm, radiatoriem, plitim vai ledusskapjiem. Pieskaroties sazemëtäm virsmäm, pieaug risks saņemt elektrisko triecienu.
▶ Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam ieklūstot
elektroinstrumentā, pieaug risks saņemt elektrisko triecienu.
▶ Nenoslogojiet kabeli. Neizmantojiet kabeli, lai elektroinstrumentu nestu, vilktu vai atvienotu no elektrotikla kontaktligzdas. Sargājiet kabeli no karstuma, ellas, asām malām un kustošām daļām. Bojāts vai samezglojies elektrokabelis var būt par cēloni elektriskā trieciena saņemšanai.
Darbinot elektroinstrumentu ārpus telpām, izmantojiet tā pievienošanai vienīgi ārpustelpu lietošanai derīgus pagarinātājkabelus. Lietojot elektrokabeli, kas piemērots darbam ārpus telpām, samazinās elektriskā trieciena saņemšanas risks.
Ja elektroinstrumentu tomër nepieciešams darbinät vietäs ar paaugstinätu mitrumu, pievienojiet to elektrobarošanas këdëm, kas aizsargātas ar noplūdes strāvas aizsargreleju (RCD). Lietojot noplūdes strāvas aizsargreleju, samazinās risks saņemt elektrisko triecienu.
Personiskā drošība
Strādājot ar elektroinstrumentu, saglabājiet paškontroli un rīkojieties saskaņā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai ari atrodaties narkotiku, alkohola vai medikamentu iespaidā. Strādājot ar elektroinstrumentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam.
Lietojiet individuālo darba aizsargaprikojumu. Darba laikā vienmēr nēsājiet aizsargbrilles. Individuālo darba aizsardzības līdzekļu (putekļu maskas, neslīdošu apavu un aizsargkiveres vai ausu aizsargu) pielietošana atbilstoši elektroinstrumenta tipam un veicamā darba raksturam ľauj izvairīties no savainojumiem.
▶ Nepieļaujiet elektroinstrumenta patvalīgu ieslēgšanos. Pirms elektroinstrumenta pievienošanas elektrotiklam, akumulatora ievietošanas vai izņemšanas, kā arī pirms elektroinstrumenta pārnešanas pārliecinieties, ka tas ir izslēgts. Pārnesot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektrobarošanas avotam laikā, kad elektroinstruments ir ieslēgts, var viegli notikt nelaimes gadījums.
Pirms elektroinstrumenta ieslēgšanas izņemiet no tā regulējošos rīkus vai atslēgas. Regulējošais rīks vai atslēga, kas ieslēgšanas brīdī atrodas elektroinstrumenta kustīgajās daļās, var radīt savainojumu.
▶ Nesniedzieties pārāk tālu. Jebkurā situācijā saglabājiet līdzsvaru un stingru stāju. Tas
atvieglos elektroinstrumenta vadīšanu neparedzētās situācijās.
u Nēsājiet darbam piemērotu apgērbu. Darba laikā nenēsājiet brīvi plandošas drēbes un rotaslietas. Netuviniet matus, apgērba daļas un aizsargcimdus kustošajām daļām. Valīgas drēbes, rotaslietas un gari mati var iekerties kustošajās daļās.
Ja elektroinstrumenta konstrukcija lauj tam pievienot puteklu uzsükšanas vai savākšanas, nodrošiniet, lai tā būtu pievienota un tiktu pareizi lietota. Pielietojot puteklu savākšanu, samazinās to kaitīgā ietekme uz veselību.
Saudzīga apiešanās un darbs ar elektroinstrumentiem
u Nepārslogojiet elektroinstrumentu. Ikvienam darbam izvēlieties piemērotu elektroinstrumentu. Elektroinstruments darbojas labāk un drošāk pie nominālās slodzes.
„ Nelietojiet elektroinstrumentu, ja to ar ieslēdzēja palīdzību nevar ieslēgt un izslēgt. Elektroinstruments, ko nevar ieslēgt un izslēgt, ir bīstams lietošanai un to nepieciešams remontēt.
u Pirms elektroinstrumenta apkopes, regulēšanas vai darbinstrumenta nomaiņas atvienojiet tā kontaktdakšu no barojošā elektrotikla vai izņemiet no tā akumulatoru. Šādi iespējams novērst elektroinstrumenta nejaušu ieslēgšanos.
Ja elektroinstruments netiek lietots, uzglabājiet to piemērotā vietā, kur elektroinstruments nav sasniedzams bērniem un personām, kuras neprot ar to rikoties vai nav iepazinušās ar šiem noteikumiem. Ja elektroinstrumentu lieto nekompetentas personas, tas var apdraudēt cilvēku veselību.
Veiciet elektroinstrumentu apkalpošanu. Pârbaudiet, vai kustigās daļas nav nobidījušās un ir droši iestiprinātas, vai kāda no daļām nav salauzta un vai nepastāv jebkuri citi apstāklī, kas varētu nelabvēlīgi ietekmēt elektroinstrumenta darbību. Ja elektroinstruments ir bojāts, nodrošiniet, lai tas pirms lietošanas tiktu izremontēts.
Daudzi nelaimes gadījumi notiek tāpēc, ka elektroinstruments pirms lietošanas nav pienācīgi apkalpots.
u Uzturiet griezošos darbinstrumentus asus un tīrus. Rūpīgi kopti elektroinstrumenti, kas apgādāti ar asiem griezējinstrumentiem, lauj strādāt daudz ražīgāk un ir vieglāk vadāmi.
u Lietojiet vienigi tādus elektroinstrumentus, piederumus, darbinstrumentus utt., kas atbilst šeit sniegtajiem norādījumiem,
ņemot vērā arī konkrētos lietošanas apstāklus un veicamā darba raksturu.
Elektroinstrumentu lietošana citiem mērķiem, nekā tiem, kuriem to ir paredzējis ražotājs, ir bīstama un var novest pie neparedzamām sekām.
Saudziga apiešanās un darbs ar akumulatora elektroinstrumentiem
u Akumulatoru uzlādei lietojiet tikai ražotāja norādīto uzlādes ierīci. Ikviena uzlādes ierīce ir paredzēta tikai noteikta tipa akumulatoram, un mēginājums to lietot cita tipa akumulatoru uzlādei var novest pie uzlādes ierīces un/vai akumulatora aizdegšanās.
u Lietojiet elektroinstrumentos tikai tiem ipaši paredzëtus akumulatorus. Cita tipa akumulatoru lietošana var būt par cēloni savainojumam vai novest pie elektroinstrumenta un/vai akumulatora aizdegšanās.
u Laikā, kad akumulators netiek lietots, nepieļaujiet, lai tā kontakti saskartos ar saspraudēm, monētām, atslēgām, naglām, skrūvēm vai citiem nelieliem metāla priekšmetiem, kas varētu veidot savienojumu starp kontaktiem, izraisot īsslēgumu. Īsslēgums starp akumulatora kontaktiem var radīt apdegumus un izraisīt aizdegšanos.
u Nepareizi lietojot akumulatoru, no tā var izplūst škidrais elektrolīts; nepieļaujiet tā nonākšanu saskarē ar ādu. Ja tas tomēr ir nejauši noticis, noskalojiet elektrolītu ar ūdeni. Ja elektrolīts nonāk acīs, meklējiet ārsta palīdzību. No akumulatora izplūdušais elektrolīts var izsaukt ādas iekaisumu vai pat apdegumu.
Apkalpošana
u Nodrošiniet, lai elektroinstrumenta remontu veiktu kvalificėts personāls, nomaiņai izmantojot vienīgi identiskas rezerves daļas. Tikai tā ir iespējams panākt un saglabāt vajadzīgo darba drošības līmeni.
Drošības noteikumi lentes zāgiem
Veicot darbības, kuru laikā zāgēšanas piederums var skart slēptus vadus vai paša instrumenta elektrokabeli, turiet elektroinstrumentu aiz izolētajām noturvirsmām. Zāgēšanas piederumam skarot spriegumnesošus vadus, spriegums nonāk arī uz elektroinstrumenta metāla dalām, kā rezultātā lietotājs var saņemt elektrisko triecienu.
u Lietojiet spiles vai citu praktisku ierici, lai atbalstitu apstrādājamo priekšmetu un nostiprinātu to uz stabilas platformas. Turot apstrādājamo priekšmetu ar roku vai atbalstot
to ar savu kernenii, priekšmets nenoturas stabilā stāvoklī un var izraisit kontroles zaudēšanu pār darba procesu.
Netuviniet rokas zāgēšanas trasei. Neturiet rokas zem apstrādājamā priekšmeta.
Kermeņa daļu saskaršanās ar zāga asmeni var radīt savainojumu.
- Kontaktējiet darbinstrumentu ar apstrādājamo priekšmetu tikai pēc elektroinstrumenta ieslēgšanas. Tas laus izvairīties no atsitiena, kas var notikt, darbinstrumentam iestrēgstot apstrādājamajā priekšmetā.
▶ Pēc darba operācijas pabeigšanas izslēdziet elektroinstrumentu un izvelciet lentes zāga asmeni no zāgējuma tikai pēc tam, kad tas ir pilnīgi apstājies. Tas Įaus izvairīties no atsitiena, un elektroinstrumentu būs iespējams droši novietot.
Lietojiet vienīgi nebojātus, nedeformētus un asus lentes zāga asmeņus. Saliekti vai neasi lentes zāga asmeņi var salūzt vai izraisīt atsitienu.
▶ Nepärkläjiet lentes zāga asmeni ar smërvieläm vai ellu. Pirms zāgēšanas rūpīgi noslaukiet uz lentes zāga asmens nokļuvušo ellu. Pretējā gadījumā lentes zāga asmens var izslīdēt.
Darba operācijas laikā neizdariet uz lentes zāga asmeni pārāk stipru spiedienu. Stiprs spiediens var izraisīt lentes zāga asmens izslīdēšanu vai salūšanu. Tas var radīt savainošanās briesmas.
▶ Pēc elektroinstrumenta izslēgšanas necentieties bremzēt lentes zāga asmeni ar sānu spiedienu. Šādas rīcības dēl lentes zāga asmens var tikt bojāts, salūzt vai izraisīt atsitienu.
▶ Pēc darba operācijas beigām nepieskarieties lentes zāga asmenim, pirms tas nav atdzisis. Darba laikā lentes zāga asmens stipri sakarst.
Darba laikā stingri turiet elektroinstrumentu ar abām rokām un ienemiet stabilu kermena stāvokli.
Elektroinstrumentu ir drošāk vadīt ar abān rokām.
Pirms elektroinstrumenta novietošanas nogaidiet, lidz tas ir pilnīgi apstājies. Kustībā esošs darbinstruments var iestrēgt, izsaucot kontroles zaudēšanu pār elektroinstrumentu.
▶ Bojājuma vai nepareizas lietošanas rezultātā akumulators var izdalīt kaitīgus izgarojumus. Akumulators var aizdegties vai sprāgt. ielaidiet telpā svaigu gaisu un smagākos gadījumos meklējiet ārsta palīdzību. Izgarojumi var izraisīt elpošanas celu kairinājumu.
▶ Neatveriet akumulatoru. Tas var radit îsslégumu.
▶ ledarbojoties uz akumulatoru ar smailu priekšmetu, piemēram, ar naglu vai skrūvgriezi, kā arī ārēja spēka iedarbības rezultātā akumulators var tikt bojāts. Tas var radīt iekšēju īsslēgumu, kā rezultātā akumulators var aizdegties, dūmot, eksplodēt vai pārkarst.
Lietojiet AMPShare akumulatoru vienīgi ražotāja vai AMPShare partnera izstrādājumos. Tikai tā akumulators tiek pasargāts no bīstamām pārslodzēm.
Sargājiet akumulatoru no karstuma, piemēram, no ilgstošas atrašanās saules staros, kā arī no uguns, netīrumiem, ūdens un mitruma. Tas var radīt sprādziena un īsslēguma briesmas.
Izstrādājuma un tā funkciju apraksts
Izlasiet drošības noteikumus un norādījumus lietošanai. Drošības noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam
triecienam vai nopietnam savainojumam.
Nemiet vērā attēlus lietošanas pamācības sākuma daļā.
Neizmantojiet šo elektroinstrumentu pirms neesat izlasijuši šo lietošanas instrukciju un pilnibā to izpratuši. Tāpat ievērojiet attiecigos valsts darba aizsardzības noteikumus.
Pielietojums
Elektroinstruments ir paredzëts plastmasas, metāla un gumijas zāgēšanai, novietojot apstrādājamo priekšmetu uz stingra pamata. Tas ir piemērots taisnu zāgējumu veidošanai ar zāgēšanas lenķi līdz 45°. Nemiet vērā ieteikumus par zāga asmeņu lietošanu.
Attēlotās sastāvdaļas
Attēloto komponentu numerācija atbilst karstā elektroinstrumenta attēlojumam grafiskajā lapā.
(1) leslēdzēja atkārtotas ieslēgšanas blokēšanas poga
(2) leslēdzējs/izslēdzējs
(3) Rokturis (ar izolētu noturvirsmu)
(4) Aizspiednis pârsegam
(5) Palīgvadotne
(6) Lentes zāga asmens
(7) Zāga asmens vadotne
(8) Griešanās virziena bultiņa uz korpusa
(9) Svira lentes zāga asmens spriegošanai
(10) Darba gaisma
(11) Akumulators ^a)
(12) Papildrokturis (ar izolētu noturvirsmu)
(13) Lentes zāga asmens pārsegs
(14) Akumulatora atbrīvošanas taustiņš
(15) Lentes zāga asmens vadritenis
a) Šeit attėlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par Izstrādājuma piederumiem ir snlegts mūsu piederumu katalogā.
Tehniskie dati
| Lentes zāgis ABAS18-63AS | ||
| Izstrādājuma numurs 7 135 ... | ||
| Nominālais spriegums V= 18 | ||
| Apgriezienu skaits brīvgaitā ^A) | m/min. | 162 |
| Zāga asmens izmēri mm 733 × 12,7 ×0,35 | ||
| Maks. zāgēšanas dzilums | mm | 63,5 |
| Svars atbilstoši EPTA-Procedure 01:2014 | kg | 3,7–4,7BI |
| Ieteicamā apkārtējāsvides temperatūrauzlādes laikā | °C | 0 ... +35 |
| Pielaujamā apkārtējāsvides temperatūradarbības ^C) unglabāšanas laikā | °C | -20 ... +50 |
| Ieteicamie akumulatori GBA 18V... | ||
| ProCORE18V... | ||
| Ieteicamās uzlādesierīces | GAL 18... | |
A) Mērijums 20–25 °C temperatūrā ar akumulatoru ProCORE18V 8.0Ah.
B) Atkaribā no izmantojamā akumulatora
C) Samazināta jauda pie temperatūras <0 °C.
Informācija par troksni un vibrāciju
Trokšna emisijas vērtības noteiktas atbilstoši EN 60745-2-20.
Elektroinstrumenta A svērtais skaņas spiediena līmenis parasti ir 79 dB(A). Mērījuma nenoteiktība K = 3 dB. Trokšņa līmenis darba laikā var pārsniegt norādītās vērtības. Lietojiet dzirdes aizsarglidzekļus!
Kopējā vibrācijas paātrinājuma vērtība a h (vektoru summa trijos virzienos) un mērijuma nenoteiktība K ir noteiktas atbilstīgi standartam EN 60745-2-20, kā ir norādīts tālāk: Metāla zāgēšana: a h = 5,3 m/s ^2 , K = 1,5 m/s ^2 Šajā pamācībā norādītais vibrācijas līmenis un instrumenta radītā trokšņa vērtība ir izmērita atbilstoši standartā noteiktajai procedūrai un var
tikt izmantota elektroinstrumentu savstarpējai salīdzināšanai. To var izmantot arī vibrācijas un trokšņa radītās papildu slodzes iepriekšējai novērtēšanai.
Šeit norādītais svārstību līmenis un instrumenta radītā trokšna vērtība ir attiecināma uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērkiem, kopā ar netipiskiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots, tā svārstību līmenis un radītā trokšna vērtība var atšķirties no šeit norādītajām vērtībām. Tas var ievērojami palielināt svārstību un trokšna radīto papildu slodzi kopējam darba laika posmam.
Lai precīzi izvērtētu svārstību un trokšņa radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstruments ir izslēgts vai arī darbojas, taču faktiski netiek izmantots paredzētā darba veikšanai. Tas var ievērojami samazināt svārstību un trokšņa radīto papildu slodzi kopējam darba laika posmam. Veiciet papildu pasākumus, lai pasargātu strādājošo personu no vibrācijas kaitīgās iedarbības, piemēram, savlaicīgi veiciet elektroinstrumenta un darbinstrumentu apkalpošanu, uzturiet rokas siltas un pareizi plānojiet darbu.
Akumulators
Akumulatora uzlăde
Izmantojiet vienīgi tehniskajos datos norādītās uzlādes ierīces. Vienīgi šī uzlādes ierīce ir piemērota jūsu elektroinstrumentā izmantojamā lītija-jonu akumulatora uzlādei.
Norāde: atbilstoši starptautiskajiem kravu pārvadāšanas noteikumiem litija jonu akumulatori tiek piegādāti daļēji uzlādētā stāvoklī. Lai nodrošinātu pilnu akumulatora jaudu, pirms pirmās lietošanas reizes pilnībā uzlādējiet akumulatoru.
Akumulatora ielikšana
levietojiet uzlādēto akumulatoru akumulatora stiprinājumā, līdz tas tiek nofiksēts.
Akumulatora iznemšana
Lai iznemtu akumulatoru, nospiediet akumulatora atbrīvošanas taustinu un izvelciet akumulatoru. Nedarbojieties ar spēku. Akumulatoram 2 ir divpakāpju fiksators, kas neļauj tam izkrist, kad nejauši nospiež akumulatora atbrīvošanas pogu . Kamēr akumulators ir ielikts elektroinstrumentā, to notur atspere.
Akumulatora uzlādes pakāpes indikators
Akumulatora uzlādes pakāpes indikatora zaļās LEDs diodes parāda akumulatora uzlādes pakāpi. Vadoties no drošības apsvērumiem, uzlādes pakāpe ir nolasāma tikai tad, ja elektroinstruments atrodas miera stāvoklī. Lai nolasītu akumulatora uzlādes pakāpi, nospiediet akumulatora uzlādes pakāpes nolasīšanas taustiņu āvai .Tas iespējams ari tad, ja akumulators ir izņemts no elektroinstrumenta.
Ja pēc akumulatora uzlādes pakāpes nolasīšanas taustiņa nospiešanas neiedegas neviena no uzlādes pakāpes indikatora LED diodēm, tas nozīmē, ka akumulators ir bojāts un to nepieciešams nomainīt.
Akumulatora tips GBA 18V...
LED Uzlādes limenis
| Pastāvīgi deg 3 zaļas LED diodes | 60–100% |
| Pastāvīgi deg 2 zaļas LED diodes | 30–60% |
| Pastāvīgi deg 1 zaļa LED diode | 5–30% |
Mirgo 1 zala LED diode 0–5%
Akumulatora tips ProCORE18V...
LED Uzlādes limenis
| Pastāvīgi deg 5 zaļas LED diodes | 80–100% |
| Pastāvīgi deg 4 zaļas LED diodes | 60–80% |
| Pastāvīgi deg 3 zaļas LED diodes | 40–60% |
| Pastāvīgi deg 2 zaļas LED diodes | 20–40% |
| Pastāvīgi deg 1 zaļa LED diode | 5–20% |
Mirgo 1 zala LED diode 0–5%
Pareiza apiešanās ar akumulatoru
Sargājiet akumulatoru no mitruma un ūdens. Uzglabājiet akumulatoru pie temperatūras no -20 °C līdz 50 °C. Neatstājiet akumulatoru karstumā, piemēram, vasaras laikā neatstājiet to automašinā.
Laiku pa laikam iztīriet akumulatora ventilācijas atvērumus ar mīkstu, tīru un sausu otu. Ja manāmi samazinās instrumenta darbības laiks starp akumulatora uzlādēm, tas norāda, ka
akumulators ir nolietojies un to nepieciešams nomainīt.
levērojiet norādījumus par atbrīvošanos no nolietotajiem izstrādājumiem.
Montāža
▶ Veicot jebkurus darbus ar elektroinstrumentu (piemēram, apkalpošanu, darbinstrumentu nomaiņu utt.), kā arī pirms tā transportēšanas vai uzglabāšanas vienmēr izņemiet no elektroinstrumenta akumulatoru. leslēdzēja nejauša nospiešana var izraisīt savainojumu.
Lentes zāga asmens iestiprināšana vai nomaina
Montējot lentes zāga asmeni, valkājiet aizsargcimdus. Pieskaroties lentes zāga asmenim, var gūt savainojumus.
▶ Vienmër nësajiet aizsargbrilles.
Aizsargbrilles lauj samazināt savainošanās risku.
Lentes zāga asmens iestiprināšana (skatīt attēlus A–E)
Atbrīvojiet abus aizspiednus (4) ① un paceliet pārsegu (13) ② uz augšu. Pagrieziet sviru (9) par 180° griešanās virzienā līdz galam.
Lentes zāga asmeni (6) ielieciet zāga asmens vadotnēs (7). Zāga asmens aizmugurei jāpieskaras gultniem zāga asmens vadotņu apakšdalā (7).
Lentes zāga asmeni (6) ievietojiet abos vadritenos (15).
Pagrieziet sviru (9) par 180° līdz galam atpakal. Pārbaudiet, vai lentes zāga asmens (6) ir pareizi novietots ap abiem vadriteņiem (15). Aizveriet pārsegu (13), līdz aizspiedņi (4) nofiksējas.
Pārbaudiet lentes zāga asmens (6) pareizu novietojumu. Elektroinstrumentu vairākas reizes ieslēdziet un izslēdziet. Nepareizi iestiprināts lentes zāga asmens var tikt nomests un radīt savainojumus.
Puteklu un skaidu uzsükšana
Dažu materiālu, piemēram, svinu saturošu krāsu, dažu koksnes šķirņu, minerālu un metālu puteklī var būt kaitīgi veselībai. Pieskaršanās šādiem putekliem vai to ieelpošana var izraisīt alergiskas reakcijas vai elpošanas celu saslimšanu elektroinstrumenta lietotājam vai darba vietai tuvumā esošajām personām.
Atsevišku materiālu putekļi, piemēram, putekļi, kas rodas, zāgējot ozola vai dižskābarža koksnī, var izraisīt vēzi, īpaši tad, ja koksne iepriekš ir tikusi kīmiski apstrādāta (ar hromātu vai koksnes aizsardzības līdzekļiem). Azbestu saturošus materiālus drīkst apstrādāt vienīgi personas ar īpašām profesionālām iemaņām.
– Darba vietai jābūt labi ventilējamai.
- Darba laikā ieteicams izmantot masku elpošanas celu aizsardzībai ar filtrēšanas klasi P2.
levērojiet jūsu valstī spēkā esošos priekšrakstus, kas attiecas uz apstrādājamo materiālu.
▶ Nepieļaujiet putekļu uzkrāšanos darba vietā. Putekļi var viegli aizdegties.
Lietošana
Uzsākot lietošanu
leslēgšana un izslēgšana
Lai elektroinstrumentu ieslēgtu, vispirms spiediet blokēšanas taustinu (1) un pēc tam ieslēdzēju (2) un turiet to nospiestu.
Lampa (10) deg, ja ieslēdzējs (2) nospiests nedaudz vai pilnībā, un tā ħauj apgaismot darba zonu, ja apgaismojums nav pietiekams.
Lai izslēgtu elektroinstrumentu, atlaidiet ieslēdzēju (2).
Norāde: drošības dēl ieslēdzēju (2) nevar nofiksēt, tāpēc tas darbības laikā pastāvīgi jātur nospiests.
Termoatkarīga aizsardzība pret pārslodzi
Darbinot elektroinstrumentu paredzētajā veidā, to nevar pārslogot. Pie stipras noslodzes, kā arī gadījumā, ja akumulatora temperatūra atrodas ārpus pielaujamo vērtību diapazona robežām, elektroinstruments izslēdzas un paliek izslēgtā stāvoklī, līdz temperatūra atgriežas optimālo vērtību diapazona robežās.
Norādījumi darbam
Darba laikā stingri turiet elektroinstrumentu ar abām rokām un ienemiet stabilu kermena stāvokli.
Elektroinstrumentu ir drošāk vadīt ar abām rokām.
Izvēlieties sagatavei piemērotu zāgēšanas pozīciju, lai zāgējuma vietā būtu pēc iespējas vairāk lentes zāga asmens zobu (6) (skatīt attēlu F).
leslēdziet elektroinstrumentu, ar palīgvadotni (5) uzlieciet to uz sagataves un lentes zāga asmeni (6) lēnām nolaidiet zāgējumā.
Darba laikā ieturiet mērenu spiedienu un vienmērīgi pārvietojiet instrumentu. Īsi pirms zāgēšanas operācijas beigām samaziniet spiedienu un nedaudz paceliet elektroinstrumentu, lai novērstu tā nokrišanu no apstrādājamā priekšmeta.
Apkalpošana un apkope
Apkalpošana un tirišana
Veicot jebkurus darbus ar elektroinstrumentu (piemēram, apkalpošanu, darbinstrumentu nomainu utt.), kā arī pirms tā transportēšanas vai uzglabāšanas vienmēr izņemiet no elektroinstrumenta akumulatoru. leslēdzēja nejauša nospiešana var izraisīt savainojumu.
▶ Lai elektroinstruments darbotos droši un bez atteikumiem, regulāri tiriet tā korpusu un ventilācijas atveres.
Piederumu izvěle
Izmantojiet tikai oriğinâlos FEIN piederumus. Piederumiem ir jābūt paredzētiem noteiktam elektroinstrumenta veidam.
Uzturēšana un klientu apkalpošanas dienests
Lūdzam nemt vērā, ka elektroinstrumentu remontu, tehnisko apkopi un pārbaudi drīkst veikt tikai kvalificēti elektrospeciālisti, jo neatbilstošas uzturēšanas gadījumā var rasties nopietns apdraudējums lietotājam.
Izmantojot ekstrēmos metāla apstrādes apstāklos, elektroinstrumenta korpusa iekšpusē var uzkrāties strāvu vadoši putekļi. Regulāri izpūtiet elektroinstrumenta korpusa iekšieni caur vēdināšanas atverēm ar sausu un saspiestu gaisu, kas ir brīvs no ellas piemaisījumiem.
Asptrādājot ĝipsi saturošus materiālus, var rasties putekļi. Tie var nošesties izstrādājuma iekšienē, kā arī uz slēdža elementa un saskarē ar gaisā esošo mitrumu sacietēt. Tas var ietekmēt slēdža mehānismu. Regulāri izpūtiet elektroinstrumenta korpusa iekšieni un slēdža elementus caur vēdināšanas atverēm ar sausu un saspiestu gaisu.
Izstrādājumus, kas ir bijuši kontaktā ar azbestu, nedrīkst nodot remontā. Ar azbestu piesārņotos izstrādājumus utilizējiet saskaņā ar valstī spēkā esošajiem noteikumiem par azbestu saturošu atkritumu utilizāciju.
Ar remontējamajiem FEIN elektroinstrumentiem un piederumiem griezieties pie jūsu FEIN klientu apkalpošanas dienesta. Adresi atradīsiet internetā saitē
www.fein.com.
Novecošanas un nodiluma gadijumā atjaunojiet uzlīmes un brīdinājumus uz elektroinstrumenta. Aktuālo šī elektroinstrumenta rezerves daļu sarakstu atradīsiet interneta vietnē
www.fein.com
Izstrādājuma garantijas galvošana ir derīga saskaņā ar spēkā esošo likumdošanu tirgū
laišanas valstī. Turklāt FEIN garantija tiek nodrošināta saskaņā ar FEIN ražotāja garantijas pazinojumu.
Jums piegādātā elektroinstrumenta komplektācijā var ietilpt tikai daļa no šajā lietošanas instrukcijā aprakstītajiem vai attēlotajiem piederumiem.
Atbilstības deklarācija
CE markējums attiecas tikai uz Eiropas Savienības un EBTA (Eiropas brīvās tirdzniecības asociācija) valstīm un uz izstrādājumiem, kas ir paredzēti ES vai EBTA valstu tirgum. Pēc preču laišanas tirgū ES valstu tirgū UKCA marķējums zaudē savu derīgumu.
UKCA markejums attiecas tikai uz Lielbritānijas tirgu (Anglija, Velsa un Skotija) un uz izstrādājumiem, kas ir paredzēti Lielbritānijas tirgum.
Pēc preču laišanas tirgū Lielbritānijas tirgū CE marķējums zaudē savu derīgumu.
FEIN uznēmums, uznemoties vienpersonīgu atbildību, paziņo, ka šis izstrādājums atbilst noteikumiem, kas atrodas šis lietošanas instrukcijas pēdējās lapaspusēs.
Tehniskā dokumentācija:
C. & E. Fein GmbH, 73529 Schwäbisch Gmünd, Germany
Transportešana
leteicamajiem litija jonu akumulatoriem ir piemërojami Bīstamo kravu aprites likuma noteikumi. Lietotājs var transportēt akumulatorus ielu transporta plūsmā bez papildu nosacijumiem.
Pārsūtot tos ar trešo personu starpniecību (piemēram, ar gaisa transporta vai citu transporta agentūru starpniecību), jāievēro īpaši sūtijuma iesainošanas un markēšanas noteikumi. Tāpēc sūtijumu sagatavošanas laikā jāpieaicina bīstamo kravu pārvadāšanas speciālists.
Pārsūtiet akumulatoru tikai tad, ja tā korpuss nav bojāts. Aizlīmējiet valējos akumulatora kontaktus un iesainojiet akumulatoru tā, lai tas iesainojumā nepārvietotos. Lūdzam ievērot arī ar akumulatoru pārsūtīšanu saistītos nacionālos noteikumus, ja tādi pastāv.
Atbrīvošanās no nolietotajiem izstrādājumiem
Nolietotie elektroinstrumenti, akumulatori, piederumi un iesainojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.
Neizmetiet nolietotos elektroinstrumentus, akumulatorus un baterijas sadzīves atkritumu tvertnē!
Tikai EK valstim.
Saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām ierīcēm un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgi elektroinstrumenti un saskaņā ar Eiropas Savienības direktīvu 2006/66/EK, bojāti vai izlietoti akumulatori/baterijas ir jāsavāc atsevišķi un jānogādā otreizējai pārstrādei apkārtējai videi nekaitīgā veidā.
Ja elektriskās un elektroniskās ierīces netiek atbilstoši utilizētas, tās var kaitēt videi un cilvēku veselībai iespējamās bīstamo vielu klātbūtnes dēļ.
Akumulatori/baterijas:
Litija-jonu:
Lüdzam ievērot sadalā "Transportēšana" sniegtos norādījumus (skatīt „Transportēšana", Lappuse 186).
