| ประเภทสินค้า | เลื่อยสายพานไร้สาย |
| ยี่ห้อ | Fein |
| รุ่น | ABAS18-63AS |
| แรงดันไฟฟ้าที่กำหนด | 18 V |
| ความเร็วรอบไร้ภาระ | 162 ม./นาที |
| ขนาดใบมีด | 733 × 12.7 × 0.35 มม. |
| ความลึกตัดสูงสุด | 63.5 มม. |
| น้ำหนัก (รวมแบตเตอรี่) | 3.7 – 4.7 กก. |
| แหล่งจ่ายไฟ | แบตเตอรี่ลิเธียมไอออน |
| ประเภทแบตเตอรี่ที่แนะนำ | GBA 18V... / ProCORE18V... |
| เครื่องชาร์จที่แนะนำ | GAL 18... |
| อุณหภูมิการชาร์จที่แนะนำ | 0 ถึง +35 °C |
| อุณหภูมิการใช้งานที่อนุญาต | -20 ถึง +50 °C |
| ระดับความดันเสียง | 79 dB(A) (K = 3 dB) |
| ระดับการสั่นสะเทือน (ตัดโลหะ) | a_h = 5.3 ม./วินาที², K = 1.5 ม./วินาที² |
| ความสามารถในการตัดเฉือนมุม | สูงถึง 45° |
| แสงสว่าง | LED ในตัว |
| การป้องกัน | ป้องกันการโอเวอร์โหลดและความร้อนสูงเกินไป |
| รางนำเลื่อน | ใช่ |
| ระบบล็อคความปลอดภัย | ล็อคแบตเตอรี่สองชั้น |
| การบำรุงรักษา | ทำความสะอาดช่องระบายอากาศ, เปลี่ยนใบมีดด้วยถุงมือ |
| อุปกรณ์ที่ให้มา | ใบมีดเลื่อยสายพาน (ตามรุ่น), ไม่รวมเครื่องชาร์จและแบตเตอรี่ |
คำถามที่พบบ่อย - ABAS18-63AS Fein
คำถามของผู้ใช้เกี่ยวกับ ABAS18-63AS Fein
0 คำถาม เกี่ยวกับอุปกรณ์นี้ ตอบคำถามที่คุณรู้หรือถามของคุณเอง
ถามคำถามใหม่เกี่ยวกับอุปกรณ์นี้
ดาวน์โหลดคำแนะนำสำหรับ เลื่อย ในรูปแบบ PDF ฟรี! ค้นหาคู่มือของคุณ ABAS18-63AS - Fein และนำอุปกรณ์อิเล็กทรอนิกส์ของคุณกลับมาใช้งาน ในหน้านี้มีเผยแพร่เอกสารทั้งหมดที่จำเป็นสำหรับการใช้งานอุปกรณ์ของคุณ ABAS18-63AS ของแบรนด์ Fein.

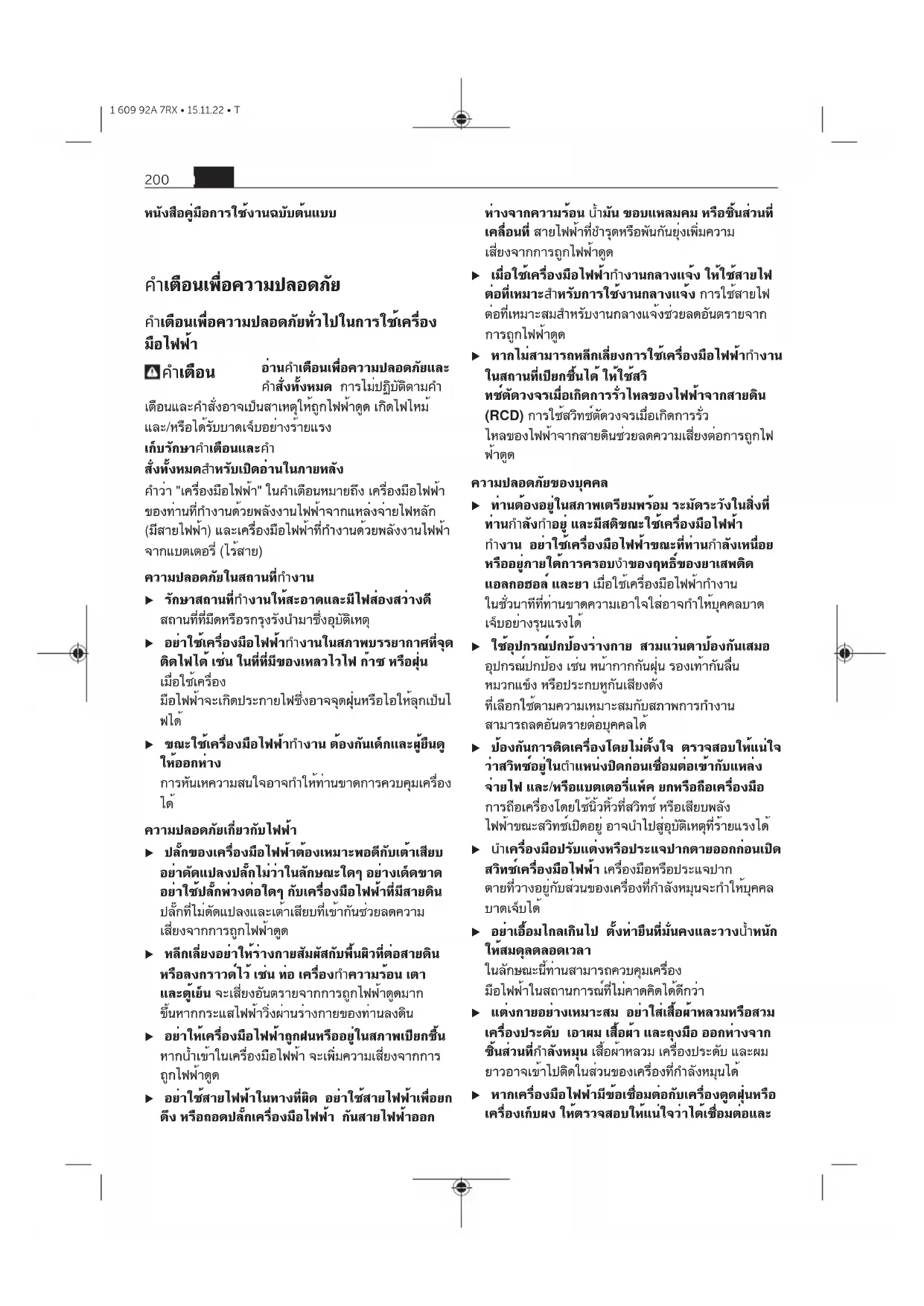

คู่มือผู้ใช้ ABAS18-63AS Fein
หนังสือคู่มือการใช้งานฉบับต้นแบบ
คำเตือนเพื่อความปลอดภัย
คำเตือนเพื่อความปลอดภัยหัวไปในการใช้เครื่อง มือไฟฟ้า
คำเตือน
อ่านคำเตือนเพื่อความปลอดภัยและ คำสั่งหั้งหมด การไม่ปฏิบัติตามคำ
เตือนและคำสั่งอาจเป็นสาเหตุไห้ถูกไฟฟ้าดูด เกิดไฟใหม่ และ/หรือได้รับบาดเจ็บอย่างรายแรง
เก็บรักษาคำเตือนและคำ
สั่งหั้งหมดสำหรับเปิดอ่านในภายหลัง
ค่าว่า "เครื่องมือไฟฟ้า" ในค่าเตือนหมายถึง เครื่องมือไฟฟ้าของท่านที่กํางานด้วยพลังงานไฟฟ้าจากแหล่งจ่ายไฟหลัก (มีสายไฟฟ้า) และเครื่องมือไฟฟ้าที่กํางานด้วยพลังงานไฟฟ้าจากแบตเตอรี่ (ไรสาย)
ความปลอดภัยในสถานที่ทำงาน
▶ รักษาสถานที่กำหนดนไหัสสะอาดและมีไฟส่องสว่างดี
สถานที่ที่มีดหรือกรุงรังนํามาซึ่งอุบัติเหตุ
▶ อย่าใช้เครื่องมือไฟฟ้ากํางานในสภาพบรรยายภาศที่จุด
ติดไฟได้ เช่น ในที่ที่มีของเหลวไวไฟ ก้าช หรือผุ่น
เมื่อใช้เครื่อง
มือไฟฟ้าจะเกิดประกายไฟซึ่งอาจจุดผุ่นหรือไอไหลูกเป็นไ
ฟได้
▶ ขณะใช้เครื่องมือไฟฟ้ากํางาน ต้องกันเด็กและผู้ยืนดู
ให้ออกห่าง
การพันเหตุวมสนใจอาจกําไหั่ท่านขาดการควบคุมเครื่อง
ได้
ความปลอดภัยเกี่ยวกับไฟฟ้า
▶ปลักของเครื่องมือไฟฟ้าต้องเหมาะสมพอดีกับเต้าเสียบอย่าตัดแบลงปลักไม่ว่าในลักษณะใดๆ อย่างเด็ดขาดอย่าใช้ปลักพ่วงต่อใดๆ กับเครื่องมือไฟฟ้าที่มีสายดินปลักที่ไม่ตัดแบลงและเต้าเสียบที่เข้ากันช่วยลดความเสียงจากการลูกไฟฟ้าดุด
หลีกเลี่ยงอย่าให้ร่างกายสัมผัสภัมพื้นผิวที่ต่อสายดิน
หรือลงกราวด์ไว้ เช่น ห่อ เครื่องทำความร้อน เตา
และตู้เย็น จะเสี่ยงอันตรายจากการลูกไฟฟ้าดูดมาก
ขึ้นหากกระแสไฟฟ้าวิงผ่านร่างกายของท่านลงดิน
▶ อย่าให้เครื่องมือไฟฟ้าถูกฝนหรืออยู่ในสภาพเบียกซื้น
หากน้ำเข้าในเครื่องมือไฟฟ้า จะเพิ่มความเสี่ยงจากการ
ถูกไฟฟ้าดูด
▶ อย่าใช้สายไฟฟ้าในทางที่ผิด อย่าใช้สายไฟฟ้าเพื่อยก
ดึง หรืออดปลักเครื่องมือไฟฟ้า กันสายไฟฟ้าออก
ห่างจากความร้อน น้ํามัน ขอบแหลมคม หรือขั้นส่วนที่ เศลือนที่ สายไฟฟ้าที่ชํารุดหรือพันกันยุ่งเพิ่มความ เลี่ยงจากการถูกไฟฟ้าดูด
▶ เมื่อใช้เครื่องมือไฟฟ้าทำงานกลางแจ้ง ให้ใช้สายไฟ
ต่อที่เหมาะสมำหรับการใช้งานกลางแจ้ง การใช้สายไฟ
ต่อที่เหมาะสมำหรับงานกลางแจ้งช่วยลดอันตรายจาก
การลูกไฟฟ้าดด
▶ หากไม่สามารถหลักเสี่ยงการใช้เครื่องมือไฟฟ้าทำงานในสถานที่เบียกซึ้นได้ ให้ใช้สวิ
ห์ตัดวางจจเมื่อเกิดการร่วาไหลของไฟฟ้าจากสายดิน
(RCD) การใช้อวิทช์ตัดวางจจเมื่อเกิดการร่ว
ไหลของไฟฟ้าจากสายดินช่วยลดความเสี่ยงต่อการลูกไฟ
ฟ้าดูด
ความปลอดภัยของบุคคล
▶ ท่านต้องอยู่ในสภาพเตรียมพร้อม ระมัตระวังในสิ่งที่ ท่านกำลังกำอยู่ และมีสติขณะใช้เครื่องมือไฟฟ้า กำหนด อย่าใช้เครื่องมือไฟฟ้าขณะที่ท่านกำลังเหนื่อย หรืออยู่กายใต้การครอบบ้าของฤทธิ์ของยาเสพติด แอสกอฮอล์ และยา เมื่อใช้เครื่องมือไฟฟ้าทำงาน ในชั่วนาทีที่ท่านขาดความเอาใจใส่อาจกําให้มุคคลบาด เจ็บอย่างรุนแรงใด
ใช้อุปกรณ์ปกป้องร่างกาย ส่วนแต่บ้องกันเสมอ อุปกรณ์ปกป้อง เช่น หน้ากากกันผุ่น รองเท้ากันสื่น หมวกแข็ง หรือประดับทูกันเสียงตั้ง ที่เลือกใช้ตามความเหมาะสมกับสภาพการกํางาน สามารถลดอันตรายต่อบุคคลโต
▶ บ้องกันการติดเครื่องโดยไม่ตั้งใจ ตรวจสอบให้แน่ใจ ว่าสวิทย์อยู่ในเก้าแหน่งบิดก่อนเชื่อมต่อเข้ากับแหล่ง จ่ายไฟ และ/หรือแบตเตอรี่ยึ่นที่เห็นคุ้ม ยกหรือถือเครื่องมือ การถือเครื่องโดยใช้นี้วัฒน์ที่สวิทย์ หรือเสียบพลัง ไฟฟ้าขณะสวิทย์เปิดอยู่ อาจบําไปลูอุบดิเหตุที่ร้ายแรงใด
นําเครื่องมือปรับแต่งหรือประแจปากตายออกก่อนเปิด สวิทย์เครื่องมือไฟฟ้า เครื่องมือหรือประแจปาก ตายที่วางอยู่กับส่วนของเครื่องที่กำลังหมุนจะทำให้บุคคล บาดเจ็บได้
▶ อย่าเอ็อมไกลเกินไป ตั้งท่ายืนที่มั่นคงและวางน้ําหนัก ให้สมดุลตลอดเวลา ในลักษณะนี้ท่านสามารถควบคุมเครื่อง มือไฟฟ้าในสถานการณ์ที่ไม่คาดคิดได้ดีกว่า
▶ แต่งกายอย่างเหมาะสม อย่าใส่เสื้อผ้าหลวงหรือส่วนเครื่องประดับ เอาผม เลื้อผ้า และถุงมือ ออกห่างจาก ชิ้นส่วนที่กําลังหมุน เลื้อผ้าหลวง เครื่องประดับ และผม ยาวอาจเข้าไปติดในส่วนของเครื่องที่กําลังหมุนได้
▶ หากเครื่องมือไฟฟ้ามีข้อเชื่อมต่อกับเครื่องตุดผ่นหรือ เครื่องเก็บผง ให้ตรวจสอบให้แน่ใจว่าได้เชื่อมต่อและ
th
ใช้งานอย่างลูกต้อง การใช้อุปกรณ์ดูด ผุ่นช่วยลดอันตรายที่เกิดจากผุ่นได้
การใช้และการดูแลรักษาเครื่องมือไฟฟ้า
อย่างฝืนกำลังเครื่องมือไฟฟ้า ใช้เครื่องมือไฟฟ้าที่ลูกต้องตรงตามลักษณะงานของห่าน เครื่องมือไฟฟ้าที่ลูกต้องจะทำงานได้ตี กว่าและปลอดภัยกว่าในระดับสมรรถภาพที่ otอกแบบไว้
▶ อย่าใช้เครื่องมือไฟฟ้าล้าสวิทช์ไม่สามารถเปิดบิดได้ เครื่องมือไฟฟ้าที่ไม่สามารถควบคุมการเปิดบิดด้วยสวิ ทช์ได้ เป็นเครื่อง มือไฟฟ้าที่ไม่ปลอดภัยและต้องส่งช่อมแซม
ก่อนปรับแต่งเครื่องเปลี่ยนอุปกรณ์ประกอบ หรือเก็บ เครื่องมือไฟฟ้าเข้าที่ ต้องลอดปลักไฟออกจากแหล่ง จ่ายไฟ และ/หรือถอดแบตเตอรี่ยังแพ็คออกจากเครื่องมือ ไฟฟ้า
มาตรการบ้องกันเพื่อความปลอดภัยนัช่วยลดความ เสียงจากการติดเครื่องโดยไม่ได้ดังใจ
▶ เมื่อเลิกใช้งานเครื่องมือไฟฟ้า ให้เก็บเครื่องไว้ในที่ที่ เด็กหยิบไม่ถึง และไม่อนญาตให้บุคคลที่ไม่คุ้นเคยกับ เครื่องหรือบุคคลที่ไม่ใดอ่านคําแนะบําเหล่านี้ใช้ เครื่อง เครื่อง
มือไฟฟ้าเป็นของอันตรายหากตกอยู่ในมือของผู้ ใช้ที่ไม่ได้รับการฝึกฝน
▶ บํารุงรักษาเครื่องมือไฟฟ้า ตรวจสอบชิ้นส่วนที่เคลื่อนที่ว่าวางไม่ตรงแนวหรือติดขัดหรือไม่ ตรวจหาการแตกหักของชิ้นส่วนและสภาพอื่นใดที่อาจมีผลต่อการทำงานของเครื่องมือไฟฟ้า หากข่าวุตต้องส่งเครื่องมือไฟฟ้าไปซ่อมแซมก่อนใช้งาน อุบัติเหตุหลายอย่างเกิดชิ้นเนื่องจากดูแลรักษาเครื่องไม่ดีพอ
รักษาเครื่องมือตัดให้คมและสะอาด หากบํารุงรักษาเครื่องมือที่มีชอบตัดแหลมคมอย่างถูก ต้อง จะสามารถตัดได้ล่นไม่ติดขัดและความคุมได้ง่ายกว่า
ใช้เครื่องมือไฟฟ้า อุปกรณ์ประกอบ เครื่องมือ และอุปกรณ์อื่นๆ ตรงตามคำแนะบําเหล่านี้ โดยคำนึงถึง เงื่อนใช้การกํางานและงานที่จะทำ การใช้เครื่อง มือไฟฟ้าทำงานที่ต่างไปจากวัตถุประสงค์การ ใช้งานของเครื่อง อาจน้ำไปสู่สถานการณ์ที่เป็นอันตรายได้
การใช้และการดูแลรักษาเครื่องที่ใช้แบตเตอรี่
▶ ชาร์จไฟใหม่ด้วยเครื่องชาร์จที่บริษัทผู้ผลิตระบุไว้ เท่านั้น เครื่องชาร์จที่เหมาะสมำหรับชาร์จแบตเตอรี่แพ็คประเภทหนึ่ง หากป่าใบชาร์จแบตเตอรี่แพ็คประเภทอื่น อาจเกิดไฟใหม่ได้
ใช้เครื่องมือไฟฟ้าเจพาะกับแบตเตอรี่แพ็คที่กำหนดไว้
เท่านั้น การใช้แบตเตอรี่แพ็คประเภทอื่นเสี่ยงต่อการ
เกิดไฟใหม่หรือบาดเจ็บ
▶ เมื่อไม่ใช้งานแบตเตอรี่แพ็ค ให้เก็บไว้ห่างวัตถุที่เป็นโลหะอื่นๆ เช่น คลิปหนีบกระดาษ เหรียญ กุญแจ ตะปู Storage หรือวัตถุที่เป็นโลหะขนาดเล็กอื่นๆ ที่สามารถเชื่อมต่อข้าหนึ่งไปยังอีกข้าหนึ่งได้
การลัดวงจรของขั่วแบตเตอรี่อาจทำให้เกิดการ
ไหมหรือไฟลูกได้
▶ หากใช้แบตเตอรี่อย่างอาจมีของเหลวไหลออกมาจากแบตเตอรี่ได้ ให้หลักเลี่ยงการสัมผัส หากสัมผัสโดยบังเอิญ ให้ใช้บําล้าง หากของเหลวเข้าตา ให้ขอความช่วยเหลือจากแพทย์ด้วย
ของเหลวที่ไหลอกมาจากแบตเตอรี่อาจกําให้เกิดอาการค้นหรือแลบผิวหนังได้
การบริการ
▶ ส่งเครื่องมือไฟฟ้าของท่านเข้ารับบริการจากช่าง ซ่อมที่มีคุณสมบัติเหมาะสม โดยใช้อะไหล่ที่เหมือน กันเท่านั้น ในลักษณะนี้ท่านจะแน่นใจได้ว่าเครื่อง มือไฟฟ้าอยู่ในสภาพที่ปลอดภัย
คำเตือนเพื่อความปลอดภัยสำหรับเลื่อยสายพาน
▶ เมื่อกํางานในบริเวณที่เครื่องมือตัดอาจสัมผัสสายไฟฟ้าที่ช่อนอยู่ ต้องจับเครื่องมือไฟฟ้าตรงพื้นผิวจับที่ หุ้มฉวน หากอุปกรณ์ตัดสัมผัสกับสายที่ “มีกระแสไฟฟ้า”ไหลผ่าน จะกําให้ชันส่วนโลหะที่ไม่ได้หุ้มฉวนของเครื่องมือไฟฟ้าเกิด “มีกระแสไฟฟ้า”ด้วย และส่งผลให้ผู้ใช้งานเครื่องถูกไฟฟ้าดูดได้
ใช้เครื่องหนียหรือวิธีอื่นที่ได้แลเฟ่อยืดและหมู่ขึ้นงานกับแทนที่มั่นคง การใช้มือจับขึ้นงานหรือยันไว้กับ ร่างกายจะไม่มั่นคง และอาจ №าให้สูญเสียการควบคุม
▶ เอามือออกห่างจากบริเวณแนวเลื่อย อย่าเอ็อมมือเข้า
ไต้ขึ้นงาน การสัมผัสกับใบเลื่อยจะทำให้บาดเจ็บได้
จับเครื่องมือไฟฟ้าเข้าหาขันงานเมื่อเครื่องเปิดสวิ
หร่อยู่เท่านั้น มิฉะนั้นอาจได้รับอันตรายจากการดี
กลับหากเครื่องมือตัดติดข้อยู่ในชิ่นงาน
▶ เมื่อสร้างสิ้นการกํางานให้ปิดสวัชท์เครื่องมือไฟฟ้าและดึงใบเลื่อยสายพานออกจากร่วงตัดเมื่อใบ
เลื่อยสายพานหยุดสนิทแล้วเท่านั้น ในลักษณะ
นั้นท่านจะหลักเลี่ยงการตึกลับและสามารถวางเครื่องมือ
ไฟฟ้าลงได้อย่างปลอดภัย
ใช้เฉพาะใบเลื่อยสายพานที่ไม่ชํารุตและมีสภาพที่สมบูรณ์เท่านั้น ใบเลื่อยสายพานที่ท่อหรือบิดงอสามารถแตกหักหรือก้าให้เกิดการดีกลับได้
▶ บําสารหล่อลิ่นหรือบํามันให้ห่างจากใบเลื่อยสายพาน
เช็ดบํามันส่วนเกินออกให้หมดก่อนตัด มิจะนั้นใบ
เลื่อยสายพานอาจสื่นไกลได้
▶ อย่ากดแรงๆ ลงบนใบเลื่อยสายพานในระหว่างการใช้งาน การกดมากเกินไปอาจทำให้ใบเลื่อยสายพานลื่นไกล หรือแตกหักได้ มีความเสี่ยงต่อการบาดเจ็บ
หลังปิดสวิทช์ อย่าหยุดใบเลื่อยสายพานโดยใช้แรงกด
ต้านด้านซ้าง ใบเลื่อยสายพานอาจปํารุด แตกหัก
หรือกําให้เกิดการตึกลับได้
▶ อย่าสัมผัสใบเลื่อยสายพานหลังทำงานจนกว่าใบเลื่อยสายพานจะเย็นลง ใบเลื่อยสายพานจะร้อนขึ้นมากในขณะทำงาน
จับเครื่องมือไฟฟ้าให้แน่นด้วยมือห้องสองข้างและตั้ง
ท่ายืนใหม้นคงขณะกํางาน ท่านจะสามารถนําทาง
เครื่องมือไฟฟ้าได้ปลอดภัยกว่าเมื่อจับเครื่องด้วยมือหั้ง
สองข้าง
▶ รอให้เครื่องมือไฟฟ้าหยุดสนิทก่อนวางเครื่องลงบนพื้น
เครื่องมือที่ใส่อยู่อาจติดขัดและกำให้สูญเสียการ
ควบคุมเครื่องมือไฟฟ้า
▶ เมื่อแบตเตอรี่ยํารุตและบําไปใช้งานอย่างไม่ลูกต้องอาจมี interests hyperออกมาได้ แบตเตอรี่อาจเผาใหม่หรือระเบิดได้ให้สุดอากาศบริสุทธิ์และไปพบแพทย์ในกรณีเจ็บปวด orbits MHz Fourier GHz ใจระคายเคือง
▶ อย่าเปิดแบตเตอรี่ อันตรายจากการลัดวงจร
วัตถุที่แหลมคม ด. ย. เช่น ตะปูหรือไข (^ หรือแรง
กระทําภายนอก อาจกําให้แบตเตอร์เสียหายได้ ลิ่ง
เหล่านี้อาจกําให้เกิดการลัดวงจรภายในและแบตเตอรี่
ใหม่ มีควัน ระเบิด หรือร้อนเกินไป
▶ ใช้แบตเตอรี่ AMPShare จากผลิตภัณฑ์ของผู้ผลิต
หรือพันธมิตร AMPShare ในลักษณะนี้ แบตเตอรี่แพ็ค
จะได้รับการปกป้องจากการใช้งานเกินกำลังซึ่งเป็น
อันตราย
ปกป้องแบตเตอร์จากความร้อน รวมหั้ง ต.ย. เช่น จากการลูกแสงแตตส่องต่อเนื่องจากไฟ สิ่งสกปรก น้ํา และความชั้น อันตรายจากการระเบิดและการลัดวงจร
รายละเอียดผลิตภัณฑและข้อมูลจำเพาะ
อ่านคำเตือนเพื่อความปลอดภัยและคำ แนะบําหั้งหมด การไม่ปฏิบัติตามคำเตือนและ คำลั่งอาจเป็นสาเหตุไห้ถูกไฟฟ้าดุด เกิดไฟไหม และ/หรือไครับบาดเจ็บอย่างร้ายแรง
กรุณาดูภาพประกอบในส่วนหนาของคู่มือการใช้งาน ห้ามใช้เครื่องมือไฟฟ้านี้หากยังไม่ได้อ่านและกำความ เข้าใจคู่มือการใช้งานเหล่านี้อย่างถี่ล้วน ปฏิบัติตามกฎหมาย
ระเบียบต้านอาชีวอนามัยและความปลอดภัยแห่งชาติที่ เกี่ยวข้องด้วย
ประโยชน์การใช้งานของเครื่อง
เครื่องนี้ใช้สำหรับตัดพลาสติก โลหะ และยาง เพื่อแยกส่วนออกจากกันและเพื่อตัดออก โดยต้องวางเครื่องอย่างมั่นคงลงบนชิ้นงาน เครื่อง นี้เหมาะสมำหรับตัดแนวทางและตัดด้วยมุมองศาถึง 45° ่าน และปฏิบัติตามข้อแนะนําเกี่ยวกับใบเส่อย
ส่วนประกอบที่แสดงภาพ
ลำดับเลขของส่วนประกอบผลิตภัณฑ์อ้างถึงส่วนประกอบ ของเครื่องมือไฟฟ้าที่แสดงในหน้าภาพประกอบ
(1) บุ่มล้อคไม่ไหลวิทซ์เปิด-ปิดทำงาน
(2) สวิทช์เปิด-ปิด
(3) ด้ามจับ (พื้นผิวจับหุ้มฉนวน)
(4) แคลมป์ล็อคสำหรับฝากรอบ
(5) ตัวช่วยนำทาง
(6) ใบเลือยสายพาน
(7) ตัวนำใบเลื่อย
(8) ลูกศรบอกทิศทางหมุนบนครอบเครื่อง
(9) ค้นโยกลำหรับปรับความตึงใบเลื่อยสายพาน
(10) ไฟส่องบริเวณทำงาน
(11) แบตเตอรี่แพ็ค ^a)
(12) ด้ามจับเพิ่ม (พื้นผิวจับทุมฉนวน)
(13) ฝ่าครอบสำหรับใบเลื่อยสายพาน
(14) แป้นปลล็อกแบตเตอรี่
(15) ลูกกลิ้งสำหรับใบเลื่อยสายพาน
a) อุปกรณ์ประกอบที่แสดงภาพหรืออธิบายไม่รวมอยู่ในการ จัดส่งมาตรฐาน กรุณาตู้อุปกรณ์ประกอบพัฒนดในรายการแสดงอุปกรณ์ประกอบของเรา
ข้อมูลทางเทคนิค
ใบเสื่อยสายพาน ABAS18-63AS
หมายเลขสินค้า 7 135 ...
แรงดันไฟฟ้าพิกัด V=18
ความเร็วรอบเดินตัวเปล่าA) ม./นาที
ขนาดใบเลื่อย มม. 733 × 12.7 ×
ความลึกการตัด สูงสุด มม. 63.5
162
0.35
th
ใบเลื่อยสายพาน ABAS18-63AS
| น้ําหนักตามระเบียบการEPTA-Procedure 01:2014 | กก. | 3.7–4.7 | B) |
| อุณหภูมิโดยรอบที่แนะนําเมื่อซาร์จ | °C | 0 ... +35 | |
| อุณหภูมิโดยรอบที่อนุญาตเมื่อใช้งาน ^® และระหว่างการเก็บรักษา | °C | -20 ... +50 | |
| แบตเตอรี่ที่แนะนํา GBA 18V... | ProCORE18V... | ||
| เครื่องซาร์จที่แนะนํา GAL 18... |
ใช้เฉพาะเครื่องขาร์จแบตเตอรี่ที่ระบุในข้อมูลทาง เทคนิคเท่านั้นเฉพาะเครื่องขาร์จแบตเตอรี่เหล่า นั่งเท่านั้นที่เข้าชุดกับแบตเตอรี่ลิเรียม ไอออน ของเครื่อง มือไฟฟ้าของท่าน
หมายเหตุ: แบตเตอรี่ลิเรียมไออนถูกจัดส่งโดยมีการซาร์จ ไฟบางส่วนตามระเบียบข้อยังคับด้านการขนส่งระหว่าง ประเทศไทย เพื่อให้นแใจว่าแบตเตอรี่จะกํางานได้อย่างสมบูรณ์ แบบ ก่อนใช้งานครั้งแรกให้ซาร์จแบตเตอรี่จนเต็ม
การใส่แบตเตอรี่
ใสแบตเตอรีที่ชาร์จแลวเข้าในตามจับจนรู้สึกเข้าล็อค
การถอดแบตเตอรี่
เมื่อต้องการลดแบตเตอรี่แพ็คออก ไห้กตแป้นปวด ล้อคแบตเตอรี่และดึงแบตเตอรี่แพ็คออกจากเครื่องมือไฟฟ้า อย่าใช้กำสังดึง
แบตเตอรี่แพ็คมีการล้อก 2 ระดับเพื่อบ้องกันไม่ให้แบตเตอรี่ แพ็คร่วงหลุด otอกมาหากกตแบนปลล์อกแบตเตอรี่โดยไม่ ตั้งใจ เมื่อแบตเตอรี่ลูกบรรจุอยู่ในเครื่องมือไฟฟ้า ลบริจจะ ยัดแบตเตอรี่ให้เข้าถ้าแหน่ง
ไฟแสดงสถานะการชาร์จแบตเตอรี่
ไฟ LED สีเขียวของการแสดงสถานะการชาร์จแบตเตอรี่ และสงสถานะการชาร์จของแบตเตอรี่ ด้วยเหตุผลด้านความ ปลอดภัยท่านสามารถตรวจสอบสถานะการชาร์จเฉพาะเมื่อ เครื่องมือไฟฟ้าหยุดสนิทเท่านั้น
กดบุ่มสำหรับไฟแสดงสถานะการซาร์จแบตเตอรี่ ⑨หรือ เพื่อแสดงสถานะการซาร์จ ท่านสามารถกดได้แม่เมื่อได้ถอด แบตเตอรี่ออกแล้ว
หลังจากกดปุ่มสำหรับไฟแสดงสถานะการชาร์จแบตเตอรี่แล้วไฟ LED ไม่ติดขึ้น แสดงว่าแบตเตอรี่บกพร่องและต้องเปลี่ยนใหม่
แบตเตอรี่-ชนิด GBA 18V...
LED ความจุ
ไฟส่องสว่างต่อเนื่อง 3× สีเขียว 60-100 %
ไฟส่องสว่างต่อเนื้อง 2× สีเขียว 30-60 %
ไฟล่องสว่างต่อเนื่อง 1× ลี่เขียว 5-30 %
ไพบะพริบ 1×ลี่เขียว 0-5%
แบตเตอร์-ชนิด ProCORE18V...
LEDความจุ
ไฟล่องสว่างต่อเนื่อง 5× สีเขียว 80-100 %
ไฟส่องสว่างต่อเนื่อง 4× ลีเขียว 60-80 %
ไฟส่องสว่างต่อเนื้อง 3× สีเขียว 40-60 %
ไฟส่องสว่างต่อเนื่อง 2× สีเขียว 20-40 %
ไฟส่องสว่างต่อเนื่อง 1× สีเขียว 5-20%
ไพบะพริบ 1× สีเขียว 0-5 %
ข้อแนะนำในการปฏิบัติต่อแบตเตอร้อย่างเหมาะสมที่สุด
ปกป้องแบตเตอรี่จากความชั้นและน้ำ เก็บรักษาแบตเตอรี่แพ็คในช่วงอุณหภูมิ -20 °C ถึง 50 °C เท่านั้น อย่าปล่อยวางแผนเตอรี่แพ็คไว้ในรถยนต์ในช่วงฤตู ร้อน
กำหนดสะอาดช่องระบายอากาศเป็นครั้ง
คราวโดยใช้แปรงขนอ่อนที่แห้งและสะอาด
หลังจากขาร์จแบตเตอรี่แล้ว หากแบตเตอรี่
แพ็คมีช่วงเวลาทำงานสั้นมาก แสดงวาแบตเตอรี่
แพ็คเลื่อมและต้องเปลี่ยนใหม่
อ่านและปฏิบัติตามข้อสังเกตสำหรับการกำจัดขยะ
การติดตั้ง
▶ ยอดแบตเตอร์ออกจากเครื่องมือไฟฟ้าก่อนทำการปรับแต่งใดๆ ที่เครื่องมือไฟฟ้า (ต. ย. เช่น ปํารุงรักษา
เปลี่ยนเครื่องมือ ฯลา) รวมทั้งเมื่อชนะย้ายและเก็บรักษา อันตรายจากการบาดเจ็บหากสวิทช์เปิด-ปิดติดขั้นอย่างไม่ดังใจ
การใส่/การเปลี่ยนใบเลื่อยสายพาน
▶ รวมลุงมือป้องกันอันตรายเมื่อติดตั้งใบเลื่อยสายพาน
การสัมผัสกับใบเลื่อยสายพานจะกำให้บาดเจ็บได้
▶ そうแวนครอบตานิรภัยเสมอ แวนครอบตานิรภัยช่วยลดความเสี่ยงต่อการบาดเจ็บ
การใส่ใบเลื่อยสายพาน (ดุภาพประกอบ A-E)
คลายแคมม์ล้อคสองตัว (4) ① แล้วเปิดฝาคราบ (13) ② ออก หมุนคันโยก (9) ไป 180° ตามทิศทางการหมุนจนสุด ใส่ใบเลื่อยสายพาน (6) ที่ละใบในตัวนําใบเลื่อย (7) ต้าน หลังของใบเลื่อยต้องสัมผัสกับแบริ่งในส่วนล่างของรางใบ เลื่อย (7)
ใส่ใบเลื่อยสายพาน (6) เข้าที่ละใบรอบๆ ลูกกลิ่ง (15) หมุนคันโยก (9) ใบ 180° ตามทิศทางการหมุนจนสุด ตรวจ สอบว่าใบเลื่อยสายพาน (6) อยู่ในถ้าแหน่งที่ลูกต้องรอบลูก กลิ่งทั้งสอง (15) ผับฝากรอบ (13) กลับจนคลิปล็อคเข้า ที่ (4)
▶ ตรวจสอบว่าใบเลื่อยสายพาน (6) อยู่ในたําแหน่งที่ถูกต้องหรือไม่ เปิดสวิทย์เครื่องมือไฟฟ้าและบิดสวิตช์หลายๆ ครั้ง ในเลื่อยติดตั้งไม่ถูกต้อง อาจหลุดและกําให้คุณมาดเจ็บ
การดูดผุ่น/ซี้เลื่อย
ผุ่นที่ได้จากวัสดุ เช่น เคลือบผิวที่มีสารตะก้ว ไม้ข้างประเภท แร่ธาตุ และโลหะ อาจเป็นอันตรายต่อสุขภาพ การ ลัมผัสหรือการหายใจเอาผุ่นเข้าไปอาจกําให้เกิดปฏิธิริยาแพ ผุ่น และ/หรือบํามาซึ่งโรคติดเชื้อระบบทายใจแกผู้ ใช้เครื่องหรือผู้ที่ยืนอยู่ไกลเคียง
ผ่นบางประเภท เช่น ผ่นไม้อก หรือไมบี้ช นับ เป็นสารที่กําให้เกิดมะเร็ง โดยเฉพาะอย่างยิ่งเมื่อผสม กับสารเติมแต่งเพื่อป้ายดไม้ (โครเมต ผลิตภัณทรักษาเนื้อ ไม้)
สำหรับวัสดุที่มีแอลเบสตอต้องใหญ่เซี่ยวชาญทำงานเท่านั้น
- จัดสถานที่ทำงานให้มีการระบายอากาศที่ดี
- ขอแนะนำไหลวมหนากกป้องกันการติดเชื้อที่มีระดับ-ใส กรอง P2
ปฏิบัติตามกฎข้อบังคับสำคัญอื่นๆ ที่เกี่ยวกับวัสดุชิ้นงาน ที่บังคับใช้ในประเทศไทยของท่าน
▶ ป้องกันการสะสมของผุ่นในสถานที่ทำงาน ผุ่นสามารถลูกใหม้อย่างง่ายตาย
การปฏิบัติงาน
การเริ่มต้นปฏิบัติงาน
การเปิด-ปิดเครื่อง
เปิดสวิทย์เครื่องมือไฟฟ้า ในขั้นแรกให้กตปสวิทย์ล้อค (1) และจากนั้นให้กตสวิทย์เบิด/ปิด (2) และกดค้างไว้ ไฟ (10) จะส่องสว่างเมื่อกดสวิทย์เบิด-ปิด (2) เบาๆ หรือ เต็มที่ และช่วยเพิ่มความสว่างในบริเวณกํางานภายใต้สภาพ แสงที่ไม่เอื้ออํานวย
ปิดสวิทช์ โดยปล่อยสวิทช์เปิด/ปิด (2)
หมายเหตุ: ด้วยเหตุผลด้านความปลอดภัยจึงไม่สามารถ ล้อคลวิทช์เปิด-ปิด (2) ได้ จะต้องกดสวิทช์เปิด-ปิดตลอด เวลาทำงาน
การป้องกันการใช้งานเกินกำลังโดยอาศัยอุณหภูมิ
เมื่อใช้งานเครื่องมือไฟฟ้าตรงตามวัตถุประสงค์ เครื่องจะไม่ กํางานเกินกำลัง หากเครื่องมือไฟฟ้ากํางานเกินกำลังหรือ แบตเตอรี่แพ็คมีอุณหภูมิสูงกว่าท้อนุญาต ระบบควบคุม อิเล็กทรอนิกส์จะปิดลวิทช์เครื่องจนกว่าอุณหภูมิจะอยู่ในช่วง อุณหภูมิที่เหมาะสมอักษกรัง
ข้อแนะนำในการทำงาน
▶ จับเครื่องมือไฟฟ้าให้แน่นด้วยมือห้องสองข้างและตั้ง ท่ายืนให้มั่นคงขณะกํางาน ทานจะสามารถเป้าทาง เครื่องมือไฟฟ้าได้ปลอดภัยกว่าเมื่อจับเครื่องด้วยมือทั้ง สองข้าง
เลือกตําแหน่งการตัดที่เหมาะสมสําหรับชั้นงานของคุณเพื่อ ให้พันใบเลื่อยลายผ่าน (6) อยู่ในรอยตัดให้ได้มากที่สุด (ดู ภาพประกอบ F)
เปิดเครื่องมือไฟฟ้า วางตัวช่วยนำทาง (5) บนชั้นงานและ แล้วคอยๆ หย่อนใบเลื่อย (6) ลงในที่ตัด
ใช้แรงกดปานกลางและดันเข้าอย่างเสมอคงที่ เมื่อใกล้ถึงจุดลิ้นสุดของการตัด ให้คลายแรงกดและถือ เครื่องมือไฟฟ้าชั้นไห้สูงเล็กน้อยเพื่อบ้องกันไม่ให้ตกลงบน ชิ้นงาน
การบํารุงรักษาและการบริการ
การปํารุงรักษาและการทำความสะอาด
▶ ยอดแบตเตอร์ออกจากเครื่องมือไฟฟ้าก่อนทำการปรับแต่งไตๆ ที่เครื่องมือไฟฟ้า (ต. ย. เช่น ป่ารุงรักษาเปลี่ยนเครื่องมือ ตาลา) รวมหั้งเมื่อชนมย้ายและเก็บรักษา อันตรายจากการบาดเจ็บหากสวิทช์เปิด-บิดติดขึ้นอย่างไม่ดังใจ
▶ เพื่อให้ทำงานได้อย่างถูกต้องและปลอดภัย ต้องรักษาเครื่องและช่องระบายอากาศ ให้สะอาดอยู่เสมอ
ตัวเลือกอุปกรณ์เสริม
ใช้เฉพาะอุปกรณ์ประกอบของแท้ของ FEIN เท่านั้น อุปกรณ์เสริมต้องระบุประเภทเครื่องมือไฟฟ้าที่ใช้
การบํารุงรักษาและการบริการลูกค้า
โปรดทราบว่า ต้องช่อมแซม บํารุงรักษา และตรวจสอบ เครื่องมือไฟฟ้าโดยช่างไฟฟ้าที่ผ่านการรับรองเท่านั้น เนื่องจากการช่อมที่ไม่เหมาะสมอาจส่งผลให้เกิดอันตราย รายแรงต่อผู้ใช้
ภายใต้สภาวะการใช้งานหนักหน่วง ผุ่นที่เป็นลื่อกระแสไฟฟ้า อาจสะสมอยู่ภายในเครื่องมือไฟฟ้าใดเมื่อกําการแปรรูปโลหะ เป่าภายในของเครื่องมือไฟฟ้าบ่อยๆ ผ่านช่องระบายอากาศต้วยอากาศอัตที่แห้งและปราศจากน้ํามัน อาจเกิดผุ่นเมื่อกําการแปรรูปวัสดุที่มียิปชั้ม สามารถเกาะติดอยู่ภายในเครื่องมือไฟฟ้าและส่วนประกอบของสวิตซ์และ อาจแข็งตัวตามความซึ้น ส่งผลต่อกลโกการกํางานของสวิตซ์ เป่าภายในผลิตภัณฑ์บ่อยๆ ผ่านช่องระบายอากาศ และส่วนประกอบสวิตซ์ด้วยอากาศอัตที่แห้งและปราศจากน้ํามันเครื่องมือไฟฟ้า
ต้องไม่ส่งผลิตภัณฑ์ที่สัมผัสกับแร่โยหินเพื่อการซ่อมแซม กําจัดผลิตภัณฑ์ที่ปนเป็นแกร่โยหินตามข้อบังคับท้องถิ่น สำหรับการกําจัดของเสียที่มีส่วนผสมของแร่โยหิน หากมีเครื่องมือไฟฟ้าและอุปกรณ์เสริม FEIN ที่รําเป็นต้อง ช่อมแซม กรุณาติดต่อฝ่ายบริการลูกค้า FEIN ของคุณ คุณ สามารถค้นหาที่อยู่ได้ที่เว็บไซต์
www.fein.com
เปลี่ยนสติกเกอร์และคำเตือนบนเครื่องมือไฟฟ้าในกรณีที่ เสื่อมสภาพและลึกหรอ
พบรายการอะไรหลับจุบันสำหรับเครื่องมือไฟฟ้านี้ได้ที่เว็บไซต์
www.fein.com
ใช้อะไหลแท่านั้น
การรับประกันและการรันตี
การรับประกันผลิตภัณฑ์มีผลบังคับใช้ตามข้อกำหนดทาง กฎหมายในประเทศไทยจําหน่ายในตลาด นอกจากนี้ FEIN ยังให้การรับประกันตามประกาศการรับประกันของผู้ผลิต FEIN
ขอบเขตของการส่งมอบเครื่องมือไฟฟ้าของคุณอาจารวม เฉพาะอุปกรณ์เสริมบางส่วนที่อธิบายไว้หรือแสดงไว้ในคู่มือ การใช้งานเหล่านี้
คำประกาศความสอดคล่อง
คําประกาศ CE ใช้ได้เฉพาะกับประเทศไทยในสหภาพยุโรปและ EFTA (European Free Trade Association) และ สำหรับผลิตภัณฑ์สำหรับตลาดสหภาพยุโรปหรือ EFTA เท่านั่น
เมื่อผลิตภัณฑ์ลูกวางตลาดในตลาดสหภาพยุโรบ เครื่องหมาย UKCA จะไม่มีผลใช้ได้อีกต่อไป
คำซี้แจงของ UKCA ใช้ในสหราชอาณาจักรเท่านั้น
(อังกฤษ เวลส์ และสกอตแลนต์) และเฉพาะผลิตภัณฑ์ที่มีไว้ สําหรับตลาดในสหราชอาณาจักรเท่านั้น เมื่อผลิตภัณฑ์วางตลาดในสหราชอาณาจักรแล้ว เครื่องหมาย CE จะไม่มีผลใช้ได้อีกด่อไป
บริษัท FEIN ประกาศภายใต้ความรับผิดชอบแต่เพียงผู้เดียว ว่าผลิตภัณฑ์นี้สอดคล้องกับระเบียบที่เกี่ยวข้องที่ให้วในหน้า สุดท้ายของคู่มือการใช้งานเหล่านี้ เอกสารทางเทคนิคของบริษัท:
C. & E. Fein GmbH, 73529 Schwäbisch Gmünd, Germany
การขนสง
แบตเตอรี่ลิเรียมไอออนที่แนะนำให้ใช่ อยู่ลาย ไตขอกำหนดแห่งกฎหมายสินค้าอันตราย ผู้ ใช้สามารถขนส่งแบตเตอรี่แพ็คโดย
ทางถนนโดยไม่มีข้อบังคับอื่นหากขนส่งโดยบุคคลที่สาม (เช่น : การขนส่งทางอากาศ หรือตัวแทนขนส่งสินค้า)
ต้องปฏิบัติตามขอกำหนดพิเศษเกี่ยวกับการบรรจุ
ถัณฑ์และการติดฉลาก สําหรับการจัดเตรียมสิ่งของที่จะจัด ส่ง จําเป็นต้องปรึกษาผู้เขียวชาญด้านวัตถุอันตราย ส่งแบตเตอรี่แพ็คเมื่อตัวทุ้มไม่ข้ารุดเสียหายเท่านั้น ใช้แบบ การพันบิดหน้าสัมผัสที่เปิดอยู่ และป่าแบตเตอรี่แพ็ค ใส่กล่องบรรจุโดยไม่ให้เคลื่อนไขมาในกล่องใด นอกจาก นี้กรุณาปฏิบัติตามกฎระเบียบของประเทศไทย ละเอียดเพิ่มเติม
การกำจัดขยะ
เครื่องมือไฟฟ้า แบตเตอรี่แพ็ค อุปกรณ์ประกอบ และหีบท่อ ต้องนําไปแยกประเภทวัสดุเพื่อนำกลับมาใช้ ใหม่โดยไม่กำหนดสภาพแวดล้อม
อย่าทิ้งเครื่องมือไฟฟ้าและแบตเตอรี่แพ็ค/ แบตเตอรี่ที่นํากลับมาชาชาร์จใหม่ได้ ลงในขยะ บ้าน!
แบตเตอรี่แพ็ค/แบตเตอรี่:
ลิเรียม ไอออน:
กรุณาปฏิบัติตามคําแนะน้ำในบทการขนส่ง (ดู "การขนส่ง", หน้า 205)
オリジナル取扱説明書
安全上の注意事項
電動工具に関する安全上の一般注意事項
警告
安全上の注意事項をすべてよ
くお読みください。安全上の
