| Termék típusa | Vezeték nélküli szalagfűrész |
| Márka | Fein |
| Modell | ABAS18-63AS |
| Névleges feszültség | 18 V |
| Üresjárati sebesség | 162 m/perc |
| Lapelem méretei | 733 × 12,7 × 0,35 mm |
| Maximális vágásmélység | 63,5 mm |
| Súly (akkumulátorral) | 3,7 – 4,7 kg |
| Tápegység | Lítium-ion akkumulátor |
| Ajánlott akkumulátor típus | GBA 18V... / ProCORE18V... |
| Ajánlott töltő | GAL 18... |
| Ajánlott töltési hőmérséklet | 0 és +35 °C között |
| Megengedett használati hőmérséklet | -20 és +50 °C között |
| Hangnyomásszint | 79 dB(A) (K = 3 dB) |
| Rezgésszint (fém vágása) | a_h = 5,3 m/s², K = 1,5 m/s² |
| Gérungsvágási kapacitás | Akár 45°-ig |
| Világítás | Beépített LED |
| Védelem | Túlterhelés és túlmelegedés elleni védelem |
| Csúszó vezetés | Igen |
| Biztonsági zár | Az akkumulátor dupla reteszelése |
| Karbantartás | Szellőzőnyílások tisztítása, a lap cseréje kesztyűben |
| Tartozékok a dobozban | Szalagfűrészlap (verziótól függően), töltő és akkumulátor nem része a csomagnak |
Gyakran ismételt kérdések - ABAS18-63AS Fein
Felhasználói kérdések a következőről ABAS18-63AS Fein
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fűrész PDF formátumban ingyenesen! Találja meg kézikönyvét ABAS18-63AS - Fein és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. ABAS18-63AS márka Fein.

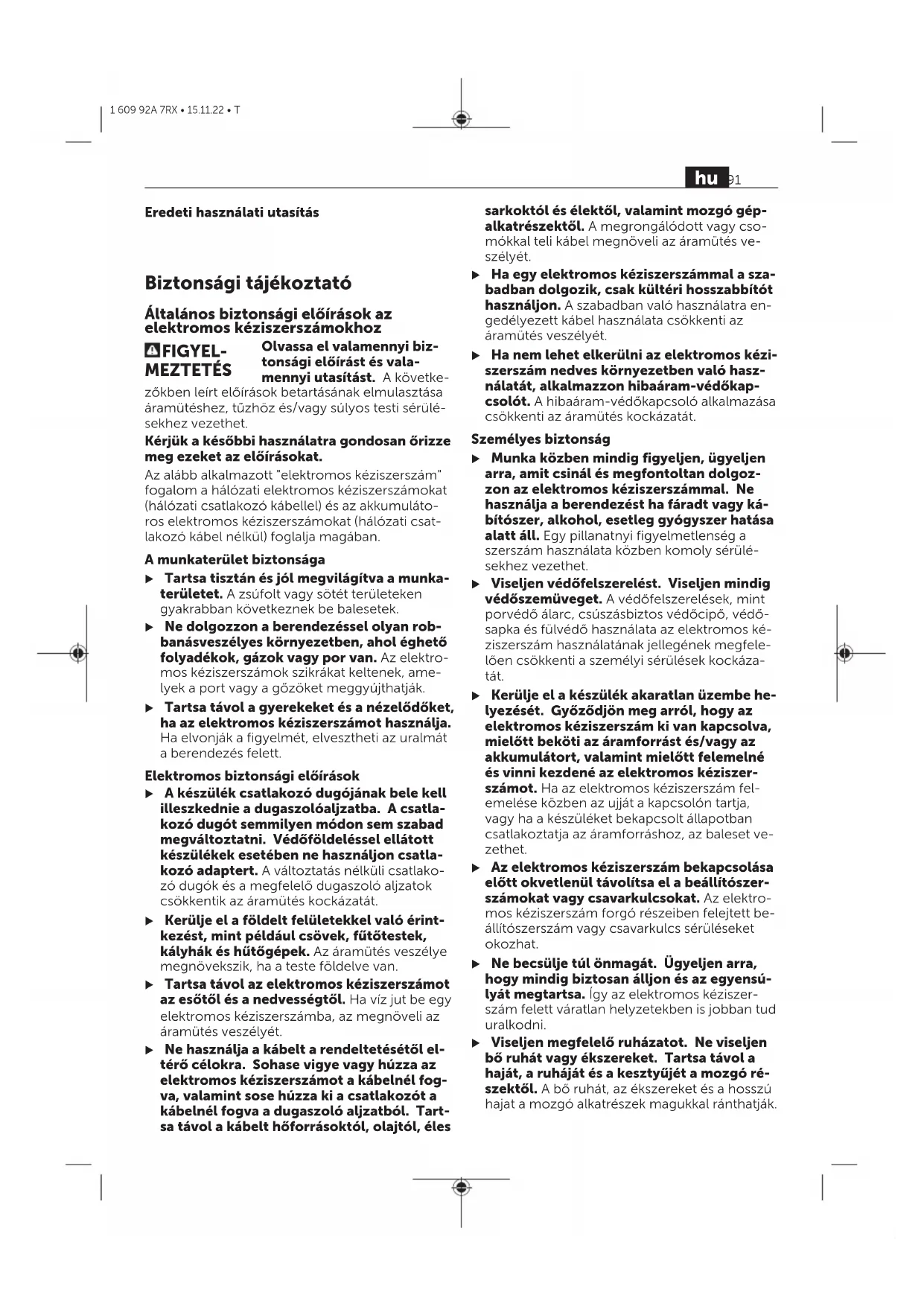

HASZNÁLATI ÚTMUTATÓ ABAS18-63AS Fein
Eredeti használati utasítás
Biztonsági tájékoztató
Általános biztonsági előírások az elektromos kéziszerszámokhoz
FIGYEL-MEZTETÉS
Olvassa el valamennyi biztonsági előírást és valamennyi utasítást. A következökben leírt előírások betartásának elmulasztása áramütéshez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.
Kérjük a későbbi használatra gondosan őrizze meg ezeket az előírásokat.
Az alább alkalmazott "elektromos kéziszerszám" fogalom a hálózati elektromos kéziszerszámokat (hálózati csatlakozó kábellel) és az akkumulátoros elektromos kéziszerszámokat (hálózati csatlakozó kábel nélkül) foglalja magában.
A munkaterület biztonsága
Tartsa tisztán és jól megvilágítva a munkaterületet. A zsúfolt vagy sötét területeken gyakrabban következnek be balesetek.
▶ Ne dolgozzon a berendezéssel olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy por van. Az elektromos kéziszerszámok szikrákat keltenek, amelyek a port vagy a gözöket meggyújthatják.
Tartsa távol a gyerekeket és a nézelődőket, ha az elektromos kéziszerszámot használja. Ha elvonják a figyelmét, elvesztheti az uralmát a berendezés felett.
Elektromos biztonsági előírások
A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni. Védőföldeléssel ellátott készülékek esetében ne használjon csatlakozó adaptert. A változtatás nélküli csatlakozó dugók és a megfelelő dugaszoló aljzatok csökkentik az áramütés kockázatát.
▶ Kerülje el a földelt felületekkel való érintkezést, mint például csövek, fütőtestek, kályhák és hütőgépek. Az áramütés veszélye megnövekszik, ha a teste földelve van.
Tartsa távol az elektromos kéziszerszámot az esőtől és a nedvességtől. Ha víz jut be egy elektromos kéziszerszámba, az megnöveli az áramütés veszélyét.
▶ Ne használja a kábelt a rendeltetésétől eltérő célokra. Sohase vigye vagy húzza az elektromos kéziszerszámot a kábelnél fogva, valamint sose húzza ki a csatlakozót a kábelnél fogva a dugaszoló aljzatból. Tart-sa távol a kábelt hőforrásoktól, olajtól, éles
sarkoktól és élektől, valamint mozgó gép-alkatrészektől. A megrongálódott vagy csomókkal teli kábel megnöveli az áramütés veszélyét.
Ha egy elektromos kéziszerszámmal a szabadban dolgozik, csak kültéri hosszabbítót használjon. A szabadban való használatra engedélyezett kábel használata csökkenti az áramütés veszélyét.
Ha nem lehet elkerülni az elektromos kéziszerszám nedves környezetben való használatát, alkalmazzon hibaáram-védőkapcsolót. A hibaáram-védőkapcsoló alkalmazása csökkenti az áramütés kockázatát.
Személyes biztonság
Munka közben mindig figyeljen, ügyeljen arra, amit csinál és megfontoltan dolgoz-zon az elektromos kéziszerszámmal. Ne használja a berendezést ha fáradt vagy kábítószer, alkohol, esetleg gyógyszer hatása alatt áll. Egy pillanatnyi figyelmetlenség a szerszám használata közben komoly sérülé-sekhez vezethet.
▶ Viseljen védőfelszerelést. Viseljen mindig védőszemüveget. A védőfelszerelések, mint porvédő álarc, csúszásbiztos védőcipő, védősapka és fülvédő használata az elektromos kéziszerszám használatának jellegének megfelelően csökkenti a személyi sérülések kockázatát.
▶ Kerülje el a készülék akaratlan üzembe helyezését. Győződjön meg arról, hogy az elektromos kéziszerszám ki van kapcsolva, mielőtt beköti az áramforrást és/vagy az akkumulátort, valamint mielőtt felemelné és vinni kezdené az elektromos kéziszerszámot. Ha az elektromos kéziszerszám felemelése közben az ujját a kapcsolón tartja, vagy ha a készüléket bekapcsolt állapotban csatlakoztatja az áramforráshoz, az baleset vezethet.
Az elektromos kéziszerszám bekapcsolása elött okvetlenül távolítsa el a beállítószerszámokat vagy csavarkulcsokat. Az elektromos kéziszerszám forgó részeiben felejtett beállítószerszám vagy csavarkulcs sérüléseket okozhat.
▶ Ne becsülje túl önmagát. Ügyeljen arra, hogy mindig biztosan álljon és az egyensúlyát megtartsa. Így az elektromos kéziszer-szám felett váratlan helyzetekben is jobban tud uralkodni.
Viseljen megfelelő ruházatot. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol a haját, a ruháját és a kesztyűjét a mozgó részektől. A bő ruhát, az ékszereket és a hosszú hajat a mozgó alkatrészek magukkal ránthatják.
Ha az elektromos kéziszerszámra fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges berendezéseket, ellenőrizze, hogy azok megfelelő módon hozzá vannak kapcsolva a készülékhez és rendeltetésüknek megfelelően működnek. A porgyűjtő berendezés használata csökkenti a munka során keletkező por veszélyes hatásait.
Az elektromos kéziszerszámok gondos kezelése és használata
▶ Ne terhelje túl a berendezést. A munkájához csak az arra szolgáló elektromos kéziszerszámot használja. A megfelelő elektromos kéziszerszámmal a megadott teljesítménytartományon belül jobban és biztonságosabban lehet dolgozni.
▶ Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Minden olyan elektromos kéziszerszám, amelyet nem lehet sem be-, sem kikapcsolni, veszélyes és meg kell javíttatni.
Húzza ki a csatlakozó dugót a dugaszoló-aljzatból és/vagy az akkumulátort az elektromos kéziszerszámból, mielőtt az elektromos kéziszerszámon beállítási munkákat végez, tartozékokat cserél vagy a szerszá-mot tárolásra elteszi. Ezek az elővigyázatos-sági intézkedések meggátolják a szerszám akaratlan üzembe helyezését.
A használaton kívüli elektromos kéziszer-
számokat olyan helyen tárolja, ahol azok-
hoz gyermekek nem férhetnek hozzá. Ne
hagyja, hogy olyan személyek használják az
elektromos kéziszerszámot, akik nem isme-
rik a szerszámot, vagy nem olvasták el ezt
az útmutatót. Az elektromos kéziszerszámok
veszélyesek, ha azokat gyakorlatlan személyek
használják.
Az elektromos kéziszerszámokat gondosan ápolja. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nincsenek-e beszorulva, illetve nincsenek-e eltörve vagy megrongálódva olyan alkatrészek, amelyek hatással lehetnek az elektromos kéziszerszám működésére. A berendezés megrongálódott részeit a készülék használata előtt javíttassa meg. Sok olyan baleset történik, amelyet az elektromos kéziszerszám nem megfelelő karbantartására lehet visszavezetni.
Tartsa tisztán és éles állapotban a vágószerszámokat. Az éles vágóélekkel rendelkező, gondosan ápolt vágószerszámok ritkábban ékelődnek be és könnyebben lehet őket vezetni és irányítani.
- Az elektromos kéziszerszámokat, tartozékokat, szerszámbiteket stb. csak ezen kezelési utasításoknak megfelelően használja.
Vegye figyelembe a munkakörülményeket valamint a kivitelezendő munka sajátosságait. Az elektromos kéziszerszám eredeti rendeltetésétől eltérő célokra való alkalmazása veszélyes helyzeteket eredeményezhet.
Az akkumulátoros elektromos kéziszerszámok gondos kezelése és használata
Az akkumulátort csak a gyártó által ajánlott töltőkészülékekkel töltse fel. Ha egy bizonyos akkumulátortípus feltöltésére szolgáló töltőkészülékben egy másik akkumulátort próbál feltölteni, tűz keletkezhet.
Az elektromos kéziszerszámhoz csak az ah-hoz tartozó akkumulátort használja.
Más akkumulátorok használata személyi sérüléseket és tüzet okozhat.
A használaton kívüli akkumulátort tartsa távol bármely fémtárgytól, mint például irodai kapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól és más kisméretű fémtárgyaktól, amelyekkel kapcsolatba léphet. Az akkumulátor érintkezői közötti rövidzárlat égési sérüléseket vagy tüzet okozhat.
Nem megfelelő körülmények esetén az ak- kumulátorból folyadék léphet ki. Kerülje az érintkezést a folyadékkal. Ha véletlenül mégis érintkezésbe került a folyadékkal, azonnal öblítse le vízzel az érintett felületet. Ha a folyadék a szemébe jutott, keressen fel ezen kívül egy orvost. Az akkumulá- torból kilépő folyadék irritációkat vagy égési börsérüléseket okozhat.
Szerviz
Az elektromos kéziszerszámot csak szak-képzett személyzet kizárólag eredeti póta-katrészek felhasználásával javíthatja. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos maradjon.
Biztonsági útmutató szalagfürészekhez
Az elektromos kéziszerszámot csak a szigetelt markolatfelületeknél fogja, föleg ha olyan műveletet hajt végre, melynek során a vágó tartozék rejtett vezetékekhez érhet. Ha a vágó tartozék egy feszültség alatt álló vezetékhez ér, az elektromos kéziszerszám fedetlen fémrészei szintén feszültség alá kerülhetnek és áramütéshez vezethetnek.
Használjon kapcsokat vagy más praktikus módszert a megmunkálásra kerülő munkadarab megtámasztásához és egy stabil alaphoz való rögzítéséhez. Ha a megmunkálásra kerülő munkadarabot a kezével tartja vagy a testéhez szorítja, akkor az labilis lesz és ahhoz vezethet, hogy a kezelő elveszti az uralmát a kéziszerszám és a munkadarab felett.
Tartsa távol a kezét a fűrészelési területtől. Ne nyúljon a megmunkálásra kerülő munkadarab alá. Ha megérinti a fűrészlapot, sérülésveszély áll fenn.
Az elektromos kéziszerszámot csak bekapcsolt állapotban vezesse rá a megmunkálásra kerülő munkadarabra. Ellenkező esetben fennáll egy visszarúgás veszélye, ha a betétszerszám beékelődik a munkadarabba.
A munkafolyamat befejezése után kapcsol- ja ki az elektromos kéziszerszámot, és a szalagfürészlapot csak azután húzza ki a vágásból, miután az teljesen leállt. Így elke- rüli a készülék visszarúgását, és biztonságosan leteheti az elektromos kéziszerszámot.
Csak hibátlan, kifogástalan szalagfürészlapokat használjon. A meggörbült vagy életlen szalagfürészlapok eltörhetnek vagy visszarúgást okozhatnak.
Tartsa távol a kenőanyagot vagy olajat a szalagfürészlaptól. A felesleges olajat a vágás megkezdése előtt maradéktalanul törölje le. A szalagfürészlap másképpen megcsúszhat.
Munka közben ne gyakoroljon túl erős nyomást a szalagfűrészlapra. A túl erős nyomás a szalagfűrészlap megcsúszásához vagy eltö-réséhez vezethet. Különben sérülésveszély áll fenn.
A szalagfürészlapot a kikapcsolás után nem szabad oldalirányú nyomással lefékezni. A szalagfürészlap ettől megrongálódhat, eltörhet, vagy visszarúgást okozhat.
A munka befejezése után ne érjen hozzá a szalagfürészlaphoz, amíg az le nem hült. A szalagfürészlap a munka során igen erősen felhevül.
Munka közben mindkét kezével tartsa szorosan fogva az elektromos kéziszerszámot és gondoskodjon arról, hogy biztos alapon álljon. Az elektromos kéziszerszámot két kézzel biztosabban lehet vezetni.
Várja meg, amíg az elektromos kéziszerszám teljesen leáll, mielött letenné. A betét-szerszám beékelődhet, és a kezelő elvesztheti az uralmát az elektromos kéziszerszám felett.
Az akkumulátorok megrongálódása vagy szakszerűtlen kezelése esetén abból gözök léphetnek ki. Az akkumulátor kigyulladhat vagy felrobbanhat. Azonnal juttasson friss levegőt a helyiségbe, és ha panaszai vannak, keressen fel egy orvost. A gözök ingerelhetik a légutakat.
▶ Ne nyissa fel az akkumulátort. Ekkor fennáll egy rövidzárlat veszélye.
- Az akkumulátort hegyes tárgyak, például tük vagy csavarhúzók, vagy külső erőbehatások megrongálhatják. Belső rövidzárlat
léphet fel és az akkumulátor kigyulladhat, füstöt bocsáthat ki, felrobbanhat, vagy túlhevülhet.
Az AMPShare-akkumulátort csak a gyártó vagy az AMPShare-partnerek termékeiben használja. Az akkumulátort csak így lehet megvédeni a veszélyes túlterheléstől.
Óvja meg az elektromos kéziszer- számot a forróságtól, például a tar- tós napsugárzástól, a tüztől, a szennyezésektől, a víztől és a ned- vességtől. Robbanásveszély és rövid- zálat veszélye áll fenn.
A termék és a teljesítmény leírása
Olvassa el az összes biztonsági figyelmeztetést és előírást. A biztonsági előírások és utasítások betartásának elmulasztása áramütéshez, tűzhöz és/vagy súlyos sérülésekhez ve-
zethet.
Kérjük, vegye figyelembe a Használati Utasítás első részében található ábrákat.
Ne használja ezt az elektromos kéziszerszá-mot, mielőtt nem olvasta el alaposan és nem értette meg teljesen ezt a használati útmutatót. Ügyeljen az adott országban érvényes, idevonatkozó munkavédelmi rendelkezésekre is.
Rendeltetésszerű használat
Az elektromos kéziszerszám szilárd alapon műanyagokban, fémekben és gumiban végzett vágásokra szolgál. A berendezés legfeljebb 45°-os sarkalószögű egyenes vágásokra alkalmas. Tartsa be a fűrészlapokkal kapcsolatos javaslatokat.
Az ábrázolásra kerülő komponensek
Az ábrázolt alkatrészek sorszámozása megfelel az elektromos kéziszerszám ábrájának, az ábrákat tartalmazó oldalon.
(1) A be-/kikapcsoló bekapcsolás reteszelője
(2) Be-/kikapcsoló
(3) Fogantyú (szigetelt fogantyúfelület)
(4) Zárókapocs a fedélhez
(5) Vezetöelem
(6) Szalagfürészlap
(7) Fürészlap-megvezetés
(8) Forgásirányt jelző nyíl a házon
(9) Szalagfürészlap előfeszítő kar
(10) Munkahely megvilágító lámpa
(11) Akkumulátor ^a)
(12) Pótfogantyú (szigetelt fogantyúfelület)
(13) Fedél a szalagfűrészlaphoz
(14) Akkumulátor-reteszelésfeloldó gomb
hu
(15) Görgő a szalagfürészlaphoz
a) A képeken látható vagy a szövegben leírt tartozékok részben nem tartoznak a standard szállítmányhoz. Tartozékprogramunkban valamennyi tartozék megtalálható.
Müszaki adatok
| Szalagfüresz ABAS18-63AS | ||
| Cikkszám 7 135 ... | ||
| Névleges feszültség V= 18 | ||
| Üresjáratí fordulat-számA) | m/perc | 162 |
| A fürészlap méretei mm 733 × 12,7 × | 0,35 | |
| Max. vágási mélység mm 63,5 | ||
| Súly az „EPTA-Proce-dure 01:2014" (2014/01 EPTA-eljárás) szerint | kg | 3,7–4,7 |
| Javasolt környezeti hő-mérséklet a töltés során | °C | 0 ... +35 |
| Megengedett környe-zeti hőmérséklet az üzemelésC) és a tárolás során | °C | -20 ... +50 |
| Javasolt akkumulátorok GBA 18V... | ProCORE18V... | |
| Javasolt töltőkészülé-kek | GAL 18... | |
A) 20–25 °C hömérsékleten a ProCORE18V 8.0Ah akkumulátorral mérve.
B) az alkalmazásra kerülö akkumulátortól függ
C) <0 °C hömérsékletek esetén korlátozott teljesítmény
Zaj és vibráció értékek
A zajkibocsátási értékek a EN 60745-2-20 szabványnak megfelelően kerültek meghatározásra.
Az elektromos kéziszerszám A-besorolású hangnyomásszintje tipikus esetben 79 dB(A). A szórás, K = 3 dB. A zajszint a munka során meghaladhatja a megadott értékeket. Viseljen fülvédöt!
Az a _h rezgési összértékek (a három irány vektor-összege) és a K szórás a EN 60745-2-20 szab-ványnak megfelelően meghatározott értékei:
Fém fürészelése: a_n=5,3 m/s^2, K=1,5 m/s^2
Az ezen utasításokban megadott rezgésszint és zajkibocsátási érték egy szabványban rögzített mérési módszerrel került meghatározásra és az elektromos kéziszerszámok egymással való ösz-szehasonlítására alkalmazható. Ez az érték a rez-gés- és zajkibocsátás ideiglenes becslésére is al-kalmas.
A megadott rezgésszint és zajkibocsátási érték az elektromos kéziszerszám fő alkalmazásaira vonatkozik. Ha az elektromos kéziszerszámot más alkalmazásokra, eltérő betétszerszámokkal vagy nem kielégítő karbantartás mellett használják, a rezgésszint és a zajkibocsátási érték a fenti érté-
kektöl eltérhet. Ez az egész munkaidőre vonatko- zó rezgés- és zajkibocsátást lényegesen megnö- velheti.
A rezgés- és zajkibocsátás pontos megbecsüléséhez figyelembe kell venni azokat az időszakokat is, amikor a készülék kikapcsolt állapotban van, vagy amikor be van ugyan kapcsolva, de nem kerül ténylegesen használatra. Ez az egész munkaidőre vonatkozó rezgés- és zajkibocsátást lényegesen csökkentheti.
Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a rezgések hatása elleni védelmére, például: Az elektromos kéziszerszám és a betét-szerszámok karbantartása, a kezek melegen tartása, a munkamenetek megszervezése.
Akkumulátor
Az akkumulátor feltöltése
Csak a Műszaki Adatoknál megadott töltőkészülékeket használja. Csak ezek a töltőkészülékek felelnek meg pontosan az Ön elektromos kéziszerszámában alkalmazásra kerülő Li-ion-akkumulátornak.
Figyelem: A lítium-ion-akkumulátorok a nemzetközi szállítási előírásoknak megfelelően csak részben feltöltve kerülnek kiszállításra. Az akkumulátor teljes teljesítményének biztosítására az első alkalmazás előtt töltse fel teljesen az akkumulátort.
Az akkumulátor beszerelése
Tolja be a feltöltött akkumulátort az akkumulátor fogadó egységbe, amíg az érezhetően bepattan.
Az akkumulátor kivétele
Az akkumulátor eltávolításához nyomja meg az akkumulátor reteszelésfeloldó gombot és húzza ki az akkumulátort. Ne eröltesse a kihúzást.
Az akkumulátor 2 reteszelővállal van ellátva, amelyek meggátolják, hogy az akkumulátor az akkumulátor reteszelésfeloldó gomb akaratlan megnyomásakor kiessen. Amíg az akkumulátor be van helyezve az elektromos kéziszerszámba, azt egy rugó a helyén tartja.
Akkumulátor töltöttségi szint kijelző
Az akkumulátor töltési szint kijelző display zöld LED-jei az akkumulátor töltési szintjét mutatják. A töltöttségi szintet biztonsági okokból csak használaton kívüli elektromos kéziszerszám esetén lehet lekérdezni.
Nyomja meg a vagy a feltöltési szint kijelző gombot, hogy kijelezze a töltési szintet. Erre kivett akkumulátor esetén is van lehetőség.
Ha az akkumulátor feltöltési szint kijelző gomb megnyomása után egy LED sem világít, az akkumulátor meghibásodott és ki kell cserélni.
hu 95
Akkumulátor típus: GBA 18V...
LED Kapacitás
Tartós fény, 3 × zöld 60–100 %
Tartós fény, 2 × zöld 30–60 %
Tartós fény, 1 × zöld 5–30 %
Villogó fény, 1 × zöld 0–5 %
Akkumulátor típus: ProCORE18V...
LED Kapacitás
Tartós fény, 5 × zöld 80–100 %
Tartós fény, 4 x zöld 60–80 %
Tartós fény, 3 × zöld 40–60 %
Tartós fény, 2 x zöld 20–40 %
Tartós fény, 1 × zöld 5–20 %
Villogó fény, 1 × zöld 0–5 %
Tájékoztató az akkumulátor optimális kezeléséhez
Óvja meg az akkumulátort a nedvességtől és a víztől.
Az akkumulátort csak a -20^ ... 50^ hömér séklet tartományban szabad tárolni. Ne hagyja például az akkumulátort nyáron egy gépjármüben.
Idönként tisztítsa meg az akkumulátor szellőző-rését egy puha, tiszta és száraz ecsettel.
Ha az akkumulátor feltöltése után a készülék már csak lényegesen rövidebb ideig üzemeltethető, akkor az akkumulátor elhasználódott és ki kell cserélni.
Vegye figyelembe a hulladékba való eltávolítással kapcsolatos előírásokat.
Összeszerelés
Az elektromos kéziszerszámon végzendő minden munka (például karbantartás, szerszámcse, stb.) megkezdése előtt, valamint szállításhoz és tároláshoz vegye ki az akkumulátort az elektromos kéziszerszámból. Ellenkező esetben a be-/kikapcsoló véletlen megérintésekor bekapcsolódó készülék sérüléseket okozhat.
A szalagfürészlap beszerelése/ kicserélése
A szalagfürészlap be- és kiszereléséhez viseljen védő kesztyút. A szalagfürészlap megérintése sérülésveszéllyel jár.
▶ Viseljen mindig védőszemüveget. Egy védőszemüveg csökkenti a sérülési kockázatot.
A szalagfürészlap behelyezése (lásd a A-E ábrát)
Oldja ki mindkét (4) lezáráó kapcsot ① és hajtsa fel a (13) fedelet ②. Forgassa el a forgásirányban üt- közésig 180°-ra a (9) kart.
Vezesse be a (6) szalagfürészlapot egymás után a
(7) fürészlapmegvezetésekbe. A fürészlap hátsó oldalának meg kell érintenie a
(7) fürészlapmegvezetésekben található csapágyakat.
Vezesse a (6) szalagfürészlapot egymás után mindkét (15) görgő körül.
Forgassa el visszafelé ütközésig 180°-ra a (9) kart. Ellenőrizze, hogy a (6) szalagfürészlap megfelelően helyezkedik-e el a két (15) görgő körül. Hajtsa vissza a (13) fedelet, amíg a
(4) zárókapcsok bepattannak.
▶ Ellenőrizze a (6) szalagfűrészlap helyes illeszkedését. Többször egymás után kapcsolja rövid időre be majd ki az elektromos kéziszerszámot. Egy helytelenül felszerelt szalagfűrészlap leválhat és sérüléseket okozhat.
Por- és forgácselszívás
Az ólomtartalmú festékrétegek, egyes fafajták, ásványok és fémek pora egészségkárosító hatású lehet. A poroknak a kezelő vagy a közelben tartózkodó személyek által történő megérintése vagy belégzése allergikus reakciókhoz és/vagy a légutak megbetegedését vonhatja maga után. Egyes faporok, például tölgy- és bükkfaporok rákkeltő hatásúak, főleg ha a faanyag kezeléséhez más anyagok is vannak bennük (kromát, favédő vegyszerek). A készülékkel azbesztet tartalmazó anyagokat csak szakembereknek szabad megmunkálniuk.
– Gondoskodjon a munkahely jó szellöztetéséröl.
– Ehhez a munkához célszerű egy P2 szűrőosztályú porvédő álarcot használni.
A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be az adott országban érvényes előírásokat.
Gondoskodjon arról, hogy a munkahelyén ne gyúlhessen össze por. A porok könnyen meggyulladhatnak.
Üzemeltetés
Üzembe helyezés
Be- és kikapcsolás
Az elektromos kéziszerszám üzembe helyezéséhez először működtesse a (1) bekapcsolás rete-
szelőt, majd nyomja be és tartsa benyomva a (2) be-/kikapcsolót.
A (10) munkahely megvilágító lámpa kissé vagy teljesen megnyomott (2) be-/kikapcsoló esetén világít és gondoskodik arról, hogy a munkaterület hátrányos külső megvilágítás esetén is megfelelően meg legyen világítva.
A kikapcsoláshoz engedje el a (2) be-/kikapcsolót.
Figyelem: A (2) be-/kikapcsolót biztonsági meggondolásokból nem lehet tartós üzemhez bekapcsolt állapotban reteszelni, hanem az üzemeltetés közben végig benyomva kell tartani.
Hómérsékletfüggő túlterhelés elleni védelem
Rendeltetésszerű használat esetén az elektromos kéziszerszámot nem lehet túlterhelni. Túl erős terhelés, vagy az akkumulátor megengedett legmagasabb hőmérsékletének a túllépése esetén az elektronika kikapcsolja az elektromos kéziszerszámot, amíg az vissza nem tér az optimális hőmérséklet tartományba.
Munkavégzési tanácsok
Munka közben mindkét kezével tartsa szorosan fogva az elektromos kéziszerszámot és gondoskodjon arról, hogy biztos alapon álljon. Az elektromos kéziszerszámot két kézzel biztosabban lehet vezetni.
Jelölje ki a megfelelő vágási helyzetet a munkadarab számára, hogy a (6) szalagfürészlapnak lehetőleg minél több foga legyen a vágásban (lásd a F ábrát).
Kapcsolja be az elektromos kéziszerszámot, tegye fel a (5) vezetőelemmel a megmunkálásra kerülő munkadarabra és lassan eressze le a (6) szalagfürészlapot a vágásba.
Mértéktartó nyomással, egyenletes elötolással hajtsa végre a munkát.
Röviddel a vágás befejezése előtt csökkentse le a nyomást és kissé tartsa felfelé az elektromos kéziszerszámot, hogy az ne eshessen rá a munkadarabra.
Karbantartás és szerviz
Karbantartás és tisztítás
Az elektromos kéziszerszámon végzendő minden munka (például karbantartás, szerszámcse, stb.) megkezdése előtt, valamint szállításhoz és tároláshoz vegye ki az akkumulátort az elektromos kéziszerszámból. Ellenkező esetben a be-/kikapcsoló véletlen megérintésekor bekapcsolódó készülék sé-rüléseket okozhat.
Tartsa mindig tisztán az elektromos kéziszerszámot és annak szellőzőnyilásait, hogy jól és biztonságosan dolgozhasson.
Tartozékválaszték
Csak eredeti FEIN tartozékokat használjon. A tartozéknak illenie kell az elektromos kéziszerszám típusához.
Javítások és vevőszolgálat
Kérjük, vegye figyelembe, hogy az elektromos kéziszerszámot csak villamos szakembernek szabad javítani, karbantartani és ellenőrizni, mivel a szakszerűtlen javítások révén a felhasználóra nézve jelentős veszélyek léphetnek fel.
Szélsőséges használati körülmények között a fémek megmunkálása során vezetőképes por juthat az elektromos kéziszerszám belsejébe. Fújja ki gyakori rendszerességgel az elektromos kéziszerszám belsejét a levegőnyílásokon keresztül száraz és olajmentes sürített levegővel.
Gipsztartalmú anyagok feldolgozásakor por keletkezhet. Ez lerakódhat az elektromos kéziszerszám belsejében, illetve a kapcsolóelemeken, és a levegő nedvességtartalmával érintkezve megkeményedhet. A kapcsolómechanizmus károsodhat emiatt. Fújja ki gyakori rendszerességgel az elektromos kéziszerszám belsejét, valamint a kapcsolóelemeket a levegőnyilásokon keresztül száraz és olajmentes sűrített levegővel.
Olyan termék, amely azbeszttel érintkezett, nem adható le javításra. Az azbeszttel szennyezett termékeket az azbesztartalmú hulladékok ártalmatlanítására vonatkozó helyi előírásoknak megfelelően ártalmatlanítsa.
A javításra szoruló FEIN elektromos kéziszerszá- mokkal és tartozékokkal forduljon a FEIN vevő- szolgálathoz. A címek az Internetben a www.fein.com címen találhatók.
Öregedés és kopás esetén újítsa fel az elektromos kéziszerszámra ragasztott címkéket és figyelmeztetéseket.
Jelen elektromos kéziszerszám aktuális pótalkat- részlistáját az interneten a
www.fein.com oldalon találja.
Csak eredeti pótalkatrészeket használjon.
Jótállás és garancia
A termékre vonatkozó garancia a forgalomba hozatal országának jogszabályai szerint érvényes. FEIN a termékre ezen felül a FEIN Gyártói Jótállási Nyilatkozatnak megfelelő FEIN jótállást vállal. Az elektromos kéziszerszám szállítási terjedelme lehet, hogy csak a jelen kezelési útmutatóban leírt vagy ábrázolt tartozékok egy részét tartalmazza.
Konformitási nyilatkozat
A CE-nyilatkozat csak az Európai Unió és az EFTA (European Free Trade Association) tagállamaira érvényes, és csak azon termékekre, amelyeket az EU vagy az EFTA piacára szántak.
A termék EU-piacon történt forgalomba hozatala után az UKCA-jelölés érvényét veszti.
Az UKCA-nyilatkozat csak a brit piacra érvényes (Anglia, Wales és Skócia) és csak azon termékekre, melyeket a brit piacra szántak.
A termék brit piacon történt forgalomba hozatala után a CE-jelölés érvényét veszti.
A FEIN kizárólagos felelőssége tudatában kijelen- ti, hogy ez a termék a jelen kezelési utasítás utol- só oldalain megadott vonatkozó rendelkezések- nek megfelel.
Technikai dokumentáció:
C. & E. Fein GmbH, 73529 Schwäbisch Gmünd, Germany
Szállítás
A javasolt lítium-ion akkumulátorokra a veszélyes árukra vonatkozó követelmények érvényesek. A felhasználók az akkumulátorokat a közúti szállításban minden további nélkül szállíthatják.
Ha az akkumulátorok szállításával harmadik személyt (például: légi vagy egyéb szállító vállalatot) bíznak meg, akkor figyelembe kell venni a cso-magolásra és a megjelölésre vonatkozó különleges követelményeket. Ebben az esetben a küldemény előkészítésébe be kell vonni egy veszélyes áru szakembert.
Csak akkor küldje el az akkumulátort, ha a háza nincs megrongálódva. Ragassza le a nyitott érintkezőket és csomagolja be úgy az akkumulátort, hogy az a csomagoláson belül ne mozoghasson. Vegye figyelembe az adott országon belüli, az előbbieknél esetleg szigorúbb helyi előírásokat.
Eltávolítás
Az elektromos kéziszerszámokat, az akkumulátorokat, a tartozékokat és a csomagolást a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra előkészíteni.
Ne dobja ki az elektromos kéziszer- számokat és az akkumulátorokat/ele- meket a háztartási szemétbe!
Csak az EU-tagországok számára:
Az elektromos és elektronikus berendezések huladékairól szóló 2012/19/EU európai irányelvnek és a nemzeti jogba való átültetésének megfelelően a már nem használható elektromos kéziszerszámokat és a 2006/66/EK európai irányelvnek megfelelően a már nem használható akkumulátorokat/elemeket külön össze kell gyűjteni és a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni.
Szakszerűtlen ártalmatlanítás esetén a már használhatatlan elektromos és elektronikus készülékek a bennük esetleg található veszélyes anyagok következtében káros hatással lehetnek a környezetre és az emberek egészségére.
Akkumulátorok/elemek:
Li-ion:
Kérjük vegye figyelembe a Szállítás fejezetben található tájékoztatót (lásd „Szállítás”, Oldal 97).
