Toote tüüp	Juhtmeta lintsaag
Bränd	Fein
Mudel	ABAS18-63AS
Nimipinge	18 V
Tühikäigu kiirus	162 m/min
Tera mõõtmed	733 × 12,7 × 0,35 mm
Maksimaalne lõikesügavus	63,5 mm
Kaal (akuga)	3,7 – 4,7 kg
Toiteallikas	Liitiumioonaku
Soovitatav aku tüüp	GBA 18V... / ProCORE18V...
Soovitatav laadija	GAL 18...
Soovitatav laadimistemperatuur	0 kuni +35 °C
Lubatud töötemperatuur	-20 kuni +50 °C
Helirõhutase	79 dB(A) (K = 3 dB)
Vibratsioonitase (metalli lõikamine)	a_h = 5,3 m/s², K = 1,5 m/s²
Kaldlõike võimekus	Kuni 45°
Valgustus	Sisseehitatud LED
Kaitse	Ülekoormus- ja ülekuumenemiskaitse
Libisev juhtik	Jah
Turvalukustus	Aku topeltlukustus
Hooldus	Ventilatsiooniavade puhastamine, tera vahetamine kinnastega
Kaasasolevad tarvikud	Lintsaag (vastavalt versioonile), laadija ja aku ei kuulu komplekti

Korduma kippuvad küsimused - ABAS18-63AS Fein

Kuidas vahetada lintsaagi tera?

Kandke kaitsekindaid ja prille. Vabastage kate lukustuskeeled, avage kate, pöörake pingutushooba 180°, sisestage uus tera juhtikutesse, pöörates tähelepanu pöörlemissuunale, seejärel sulgege kate. Kontrollige positsiooni, lülitades tööriista mõneks hetkeks sisse.

Millist akut kasutada saega ABAS18-63AS?

Kasutage ainult AMPShare-ühilduvaid akusid: Fein'i mudelid GBA 18V... või ProCORE18V... Kasutage ainult soovitatavat laadijat (GAL 18...).

Kuidas akut laadida?

Sisestage aku sobivasse GAL 18... laadijasse. Täielikku laadimist näitavad laadija LEDid. Esmakordsel kasutamisel laadige aku täielikult. Soovitatav laadimistemperatuur on 0 °C kuni +35 °C.

Milliseid materjale selle saega lõigata saab?

See lintsaag on mõeldud plastmaterjalide, metalli ja kummi lõikamiseks. See võimaldab ka kaldlõikeid kuni 45°.

Kuidas tööriista puhastada ja hooldada?

Enne hooldust eemaldage aku. Puhastage regulaarselt ventilatsiooniavasid kuiva pintsliga. Juhtivate tolmuosakeste korral puhuge sisse kuiva ja õlivaba suruõhku. Vahetage tera, kui see on nüri või kahjustatud.

Mida teha, kui tööriist ülekuumeneb?

Tööriist on varustatud ülekoormuskaitsega. Kui temperatuur on liiga kõrge, peatab elektroonika tööriista. Laske sellel enne uuesti kasutamist jahtuda. Vältige lõikamisel liigset survet.

Kas saag saab lõigata nurga all?

Jah, see saag võimaldab kaldlõikeid kuni 45° nurgani tänu libisevale juhtikule.

Kuidas teada saada aku laetustaset?

Vajutage akul olevat laetustaseme indikaatori nuppu. Rohelised LED-id näitavad allesjäänud võimsust (alates 1 vilkuvast LED-ist 0-5% kuni 5 põleva LED-ini 80-100% sõltuvalt aku tüübist).

Kas saagetera on tööriistaga kaasas?

Vastavalt versioonile võib lintsaag olla kaasas. Vaadake kaasasolevate tarvikute loendit. Üldjuhul laadija ja aku ei kuulu komplekti ja need tuleb osta eraldi.

Kuidas tööriista ohutult transportida?

Enne transporti eemaldage aku. Kasutage sobivat transpordikohvrit. Akude puhul järgige ohtlike ainete eeskirju, kui saadate neid kolmanda osapoolega.

KASUTUSJUHEND ABAS18-63AS Fein

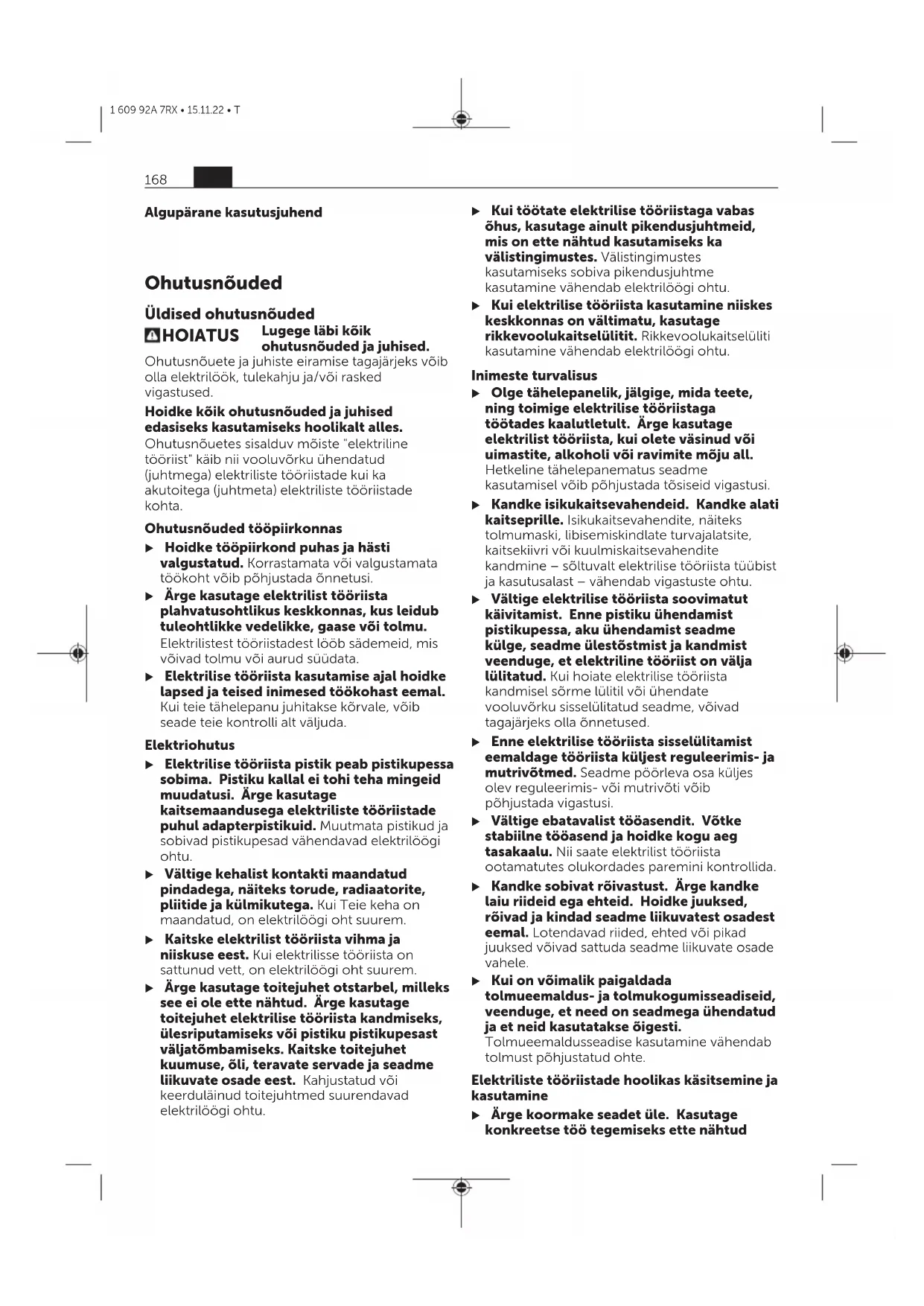

Algupärane kasutusjuhend

Ohutusnõuded

Üldised ohutusnõuded

HOIATUS Lugege läbi köik ohutusnöuded ja juhised.

Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused.

Hoidke köik ohutusnöuded ja juhised edasiseks kasutamiseks hoolikalt alles.

Ohutusnõuetes sisalduv möiste "elektriline tööriist" käib nii vooluvõrku ühendatud (juhtmega) elektriliste tööriistade kui ka akutoitega (juhtmeta) elektriliste tööriistade kohta.

Ohutusnöuded tööpiirkonnas

Hoidke tööpiirkond puhas ja hästi valgustatud. Korrastamata või valgustamata töökoht võib põhjustada önnetusi.
- Ärge kasutage elektrilist tööriista plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu.

Elektrilistest tööriistadest lööb sädemeid, mis vöivad tolmu vöi aurud süüdata.

▶ Elektrilise tööriista kasutamise ajal hoidke lapsed ja teised inimesed töökohast eemal.

Kui teie tähelepanu juhitakse kõrvale, võib seade teie kontrolli alt väljuda.

Elektriohutus

Elektrilise tööriista pistik peab pistikupessa sobima. Pistiku kallal ei tohi teha mingeid muudatusi. Ärge kasutage kaitsemaandusega elektriliste tööriistade puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi ohtu.
Vältige kehalist kontakti maandatud pindadega, näiteks torude, radiaatorite, pliitide ja külmikutega. Kui Teie keha on maandatud, on elektrilöögi oht suurem.
- Kaitske elektrilist tööriista vihma ja niiskuse eest. Kui elektrilisse tööriista on sattunud vett, on elektrilöögi oht suurem.
- Ärge kasutage toitejuhet otstarbel, milleks see ei ole ette nähtud. Ärge kasutage toitejuhet elektrilise tööriista kandmiseks, ülesriputamiseks või pistiku pistikupesast väljatõmbamiseks. Kaitske toitejuhet kuumuse, öli, teravate servade ja seadme liikuvate osade eest. Kahjustatud või keerduläinud toitejuhtmed suurendavad elektrilöögi ohtu.

Kui töötate elektrilise tööriistaga vabas öhus, kasutage ainult pikendusjuhtmeid, mis on ette nähtud kasutamiseks ka välistingimustes. Välistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögi ohtu.
Kui elektrilise tööriista kasutamine niiskes keskkonnas on vältimatu, kasutage rikkevoolukaitselülitit. Rikkevoolukaitselüliti kasutamine vähendab elektrilöögi ohtu.

Inimeste turvalisus

• Olge tähelepanelik, jälgige, mida teete, ning toimige elektrilise tööriistaga töötades kaalutletult. Ärge kasutage elektrilist tööriista, kui olete väsinud või uimastite, alkoholi või ravimite möju all. Hetkeline tähelepanematus seadme kasutamisel võib põhjustada tõsiseid vigastusi.
  Kandke isikukaitsevahendeid. Kandke alati kaitseprille. Isikukaitsevahendite, näiteks tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmiskaitsevahendite kandmine – sõltuvalt elektrilise tööriista tüübist ja kasutusalast – vähendab vigastuste ohtu.
  Vältige elektrilise tööriista soovimatut käivitamist. Enne pistiku ühendamist pistikupessa, aku ühendamist seadme külge, seadme ülestöstmist ja kandmist veenduge, et elektriline tööriist on välja lülitatud. Kui hoiate elektrilise tööriista kandmisel sörme lülitil või ühendate vooluvõrku sisselülitatud seadme, võivad tagajärjeks olla önnetused.
  ▶ Enne elektrilise tööriista sisselülitamist eemaldage tööriista küljest reguleerimis- ja mutrivötmed. Seadme pöörleva osa küljes olev reguleerimis- või mutrivõti võib põhjustada vigastusi.
  Vältige ebatavalist tööasendit. Võtke stabiilne tööasend ja hoidke kogu aeg tasakaalu. Nii saate elektrilist tööriista ootamatutes olukordades paremini kontrollida.
  Kandke sobivat röivastust. Ärge kandke laiu riideid ega ehteid. Hoidke juuksed, röivad ja kindad seadme liikuvatest osadest eemal. Lotendavad riided, ehted või pikad juuksed vöivad sattuda seadme liikuvate osade vahele.
  Kui on võimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid, veenduge, et need on seadmega ühendatud ja et neid kasutatakse õigesti.

Tolmueemaldusseadise kasutamine vähendab tolmust põhjustatud ohte.

Elektriliste tööriistade hoolikas käsitsemine ja kasutamine

- Ärge koormake seadet üle. Kasutage konkreetse töö tegemiseks ette nähtud

elektrilist tööriista. Sobiva elektrilise tööriistaga töötate ettenähtud jõudluspiirides efektiivsemalt ja ohutumalt.

• Ärge kasutage elektrilist tööriista, mida ei saa lülitist sisse ja välja lülitada. Elektriline tööriist, mida ei ole enam võimalik lülitist sisse ja välja lülitada, on ohtlik ning tuleb parandada.
  Tömmake pistik pistikupesast välja ja/või eemaldage seadmest aku enne seadme reguleerimist, tarvikute vahetamist ja seadme ärapanekut. See ettevaatusabinõu väldib elektrilise tööriista soovimatut käivitamist.
  Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele kättesaamatus kohas ja ärge laske seadet kasutada isikutel, kes seadet ei tunne või pole lugenud käesolevaid juhiseid. Asjatundmatute isikute käes on elektrilised tööriistad ohtlikud.
  Hoolitsege seadme eest korralikult. Kontrollige, kas seadme liikuvad osad töötavad veatult ega kiildu kiini ning veenduge, et seadme detailid ei ole murdunud või kahjustatud määral, mis mõjutab seadme töökindlust. Laske kahjustatud detailid enne seadme kasutamist parandada. Paljude õnnetuste põhjuseks on halvasti hooldatud elektrilised tööriistad.
  Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt hooldatud, teravate lõikeservadega lõiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida.
• Kasutage elektrilist tööriista, lisavarustust, tarvikuid jne vastavalt käesolevatele juhistele, vöttes arvesse töötingimusi ja teostatava töö iseloomu. Elektriliste tööriistade nõuetevastane kasutamine võib põhjustada ohtlikke olukordi.

Akutööriistade hoolikas käsitsemine ja kasutamine

▶ Laadige akusid ainult tootja poolt soovitatud laadimisseadmetega. Laadimisseade, mis sobib teatud tüüpi akudele, muutub tuleohtlikuks, kui seda kasutatakse teiste akude laadimiseks.
▶ Kasutage elektrilistes tööriistades ainult selleks ettenähtud akusid. Teiste akude kasutamine võib põhjustada vigastusi ja tulekahjuohtu.
Kasutusvälisel ajal hoidke akusid eemal kirjaklambritest, müntidest, võtmetest, naeltest, kruvidest või teistest väikestest metallesemetest, mis võivad akukontaktid omavahel ühendada. Akukontaktide vahel tekkiva lühise tagajärjeks võivad olla põletused või tulekahju.

Väärkasutuse korral võib akuvedelik välja voolata; vältige sellega kokkupuudet. Juhusliku kokkupuute korral loputage kahjustatud kohta veega. Kui vedelik satub silma, pöörduge lisaks arsti poole. Lekkiv akuvedelik võib põhjustada nahaärritusi või põletusi.

Teenindus

Laske elektrilist tööriista parandada ainult kvalifitseeritud spetsialistidel, kes kasutavad originaalvaruosi. Nii tagate seadme püsivalt ohutu töö.

Ohutusnõuded lintsaagide kasutamisel

Tehes töid, mille puhul vöib löiketarvik tabada varjatud elektrijuhtmeid, hoidke elektrilist tööriista ainult käepideme isoleeritud pinnast. Löiketarvik, mis puutub kokku pingestatud elektrijuhtmega, vöib seada pinge alla elektrilise tööriista metallosad ja anda tööriista kasutajale elektrilöögi.
Tooriku kinnitamiseks stabiilse aluse külge ja toestamiseks kasutage pitskruvisid, klambreid või muid sobivaid vahendeid. Kui hoiate toorikut käes või surute seda vastu oma keha, ei ole tagatud piisav stabiilsus ning tagajärjeks võib olla kontrolli kaotus tööriista üle.
Hoidke käed töödeldavast piirkonnast eemal. Ärge viige sörmi tooriku alla. Saelehega kokkupuute korral võite end vigastada.
▶ Viige seade töödeldava esemega kokku alles siis, kui seade on sisse lülitatud. Vastasel korral tekib tagasilöögi oht, kui tarvik toorikus kinni kiildub.
Lülitage pärast töö löpetamist elektriline tööriist välja ja tömmake saelint alles siis löikest välja, kui lint on seisma jäänud. Nii väldite tagasilööki ja saate tööriista ohutult käest panna.
▶ Kasutage ainult kahjustusteta, laitmatus korras saelinte. Kõverdunud või nürid saelindid võivad murduda või põhjustada tagasilöögi.
Hoidke määrdevahendid ja öli saelintidest eemal. Pühkige kogu liigne öli enne löikama asumist ära. Vastasel korral vöib saelint kohalt libiseda.
- Ärge avaldage töötamise ajal saelindile tugevat survet. Liigne surve vöib kaasa tuua saelindi kohalt libisemise vöi murdumise. On vigastuste oht.
- Ärge pidurdage saelinti pärast väljalülitamist külgsuunalise vastusurumisega. Saelint võib kahjustuda, murduda või põhjustada tagasilöögi.

• Ärge puudutage saelinti pärast tööd enne, kui see on jahtunud. Saelint läheb töötamisel väga kuumaks.
  Töötamisel hoidke elektrist tööriista tugevasti kahe käega ja võtke stabiilne asend. Elektriline tööriist püsib kahe käega hoides kindlamini käes.
  Enne käestpanekut oodake, kuni elektriline tööriist on seiskunud. Kasutatav tarvik võib kinni kiiluda ja põhjustada kontrolli kaotuse seadme üle.
  Aku vigastamise ja ebaõige käsitsemise korral võib akust eralduda aure. Aku võib põlema süttida või plahvatada. Öhutage ruumi, halva enesetunde korral pöörduge arsti poole. Aurud võivad ärritada hingamisteid.
• Ärge avage akut. Esineb lühise oht.
  ▶ Teravad esemed, näiteks naelad või kruvikeerajad, samuti lõögid, põrutused jmt võivad akut kahjustada. Akukontaktide vahel võib tekkida lühis ja aku võib süttida, suitsema hakata, plahvatada või üle kuumeneda.
  ▶ Kasutage AMPShare akut ainult valmistaja või AMPShare Partneri toodetes. Ainult sellisel juhul on aku kaitstud ohtliku ülekoormuse eest.

Kaitske akut kuumuse, sealhulgas pideva päikesekiirguse eest, samuti tule, mustuse, vee ja niiskuse eest.

Plahvatus- ja lühiseoht.

Toote kirjeldus ja kasutusjuhend

Lugege läbi köik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste eiramine võib kaasa tuua elektrilöögi, tulekahju ja/või raskeid vigastusi.

Pange tähele kasutusjuhendi esiosas olevaid jooniseid.

Ärge kasutage seda elektrilist tööriista enne, kui olete seda kasutusjuhendit põhjalikult lugenud ja sellest täielikult aru saanud. Järgige ka asjassepuutuvaid siseriiklikke töökaitsetingimusi.

Nõuetekohane kasutamine

Seade on ette nähtud plastmaterjalide, metalli ja kummi saagimiseks. See sobib kuni 45° kaldlöikenurgaga sirgete lõigete tegemiseks. Järgige saelintide kohta antud soovitusi.

Kujutatud komponendid

Joonistel kujutatud komponentide numeratsiooni aluseks on elektrilise tööriista jooniseleheküljel olevad numbrid.

(1) Sisse-/väljalüliti sisselülitustökis
(2) Sisse-/väljalüliti

(3) Käepide (isoleeritud haardepind)
(4) Katte kinnitusklamber
(5) Abijuhik
(6) Saelint
(7) Saelindi juhik
(8) Pöörlemissuuna nool korpusel
(9) Saelindi eelpingutuse reguleerimise hoob

(10) Töövalgusti

(11) Aku ^a)
(12) Lisakäepide (isoleeritud haardepind)
(13) Saelindi kate
(14) Aku lukustuse vabastamisnupp
(15) Saelindi rullik

a) Kujutatud või kirjeldatud lisavarustus ei kuulu tavalisse tarnemahtu. Lisavarustuse täieliku loetelu leiate mele lisavarustusprogrammist.

Tehnilised andmed

Lintsaag ABAS18-63AS
Tootenumber 7 135 ...
Nimipinge V= 18
Tühikäigu-pöörlemiskiirusA)	m/min	162
Saelindi möötmed mm 733 × 12,7 ×		0,35
Max lõikesügavus mm 63,5
Kaal EPTA-Procedure 01:2014 järgi	kg	3,7–4,7B)
Soovitatavkeskkonnatemperatuurlaadimisel	°C	0 ... +35
LubatudkeskkonnatemperatuurtöötamiselC) jahoiustamisel	°C	-20 ... +50
Soovitatavad akud GBA 18V...
		ProCORE18V...
Soovitatavadakulaadijad		GAL 18...

A) Möödetud 20–25 °C juures akuga ProCORE18V 8.0Ah.
B) Sõltuvalt kasutatud akust
C) Piiratud võimsus temperatuuril <0 °C.

Andmed müra/vibratsiooni kohta

Müraemissiooniväärtused on määratud vastavalt EN 60745-2-20.

Elektrilise tööriista ekvivalentne heliröhutase on tavaliselt 79 dB(A). Möötemääramatus K = 3 dB. Töötamisel vöib müratase nimetatud väärtusi ületada. Kandke kuulmiskaitsevahendeid!

Vibratsiooni koguväärtused a _n (kolme suuna vektorsumma) ja mõõtemääramatus K, määratud vastavalt standardile EN 60745-2-20:

Metalli saagimine: a_n = 5,3 m/s^2 , K = 1,5 m/s^2 Selles juhendis toodud vibratsioonitaseme ja mürapäästu väärtused on möödetud standardset möötemeetodit kasutades ja neid saab kasutada elektriliste tööriistade omavaheliseks vördlemiseks. Need sobivad ka vibratsioonitaseme ja mürapäästu esialgseks hindamiseks.

Toodud vibratsioonitaseme ja mürapäästu väärtused on iseloomulikud elektrilise tööriista põhiliste rakenduste korral. Kui aga elektrilist tööriista kasutatakse muudes rakendustes, muude vahetatavate tööriistadega või ebapiisavalt hooldades, võivad vibratsioonitaseme ja mürapäästu väärtused nendest erinevad olla. See võib kogu tööaja vibratsioonitaset ja mürapäästu tunduvalt suurendada.

Vibratsioonitaseme ja mürapäästu täpseks hindamiseks tuleb arvesse vötta ka aega, mil seade on välja lülitatud või mil seade on küll sisse lülitatud, kuid tegelikult tööle rakendamata. See võib kogu tööaja vibratsioonitaset ja mürapäästu tunduvalt vähendada.

Rakendage kasutaja kaitsmiseks vibratsiooni mõju eest täiendavaid kaitsemeetmeid, nagu näiteks: elektrilise tööriista ja vahetatavate tööriistade hooldus, kätesoojendus, töökorraldus.

Aku

Aku laadimine

▶ Kasutage üksnes tehnilistes andmetes loetletud laadimisseadmeid. Vaid need laadimisseadmed on ette nähtud elektrilises tööriistas kasutatud liitium-ioonaku laadimiseks.

Juhis: liitiumioonakud tarnitakse tehasest rahvusvaheliste transpordieeskirjade põhjal osaliselt laetutena. Selleks et aku täielikku võimsust tagada, laadige aku enne esimest kasutamist täielikult täis.

Aku paigaldamine

Lükake laetud aku akuhoidikusse nii, et see tuntavalt fikseeruks.

Aku eemaldamine

Aku eemaldamiseks vajutage lukustuse vabastamise nuppe ja tömmake aku välja. Ärge rakendage seejuures jöudu.

Akul on kaks lukustusastet, mis takistavad aku väljakukkumist aku lukustuse vabastamisnupu kogemata vajutamisel. Elektritööriista paigaldatud akut hoiab öiges asendis vedru.

Aku laetuse taseme näidik

Rohelised LEDid aku laetuse taseme näidikul näitavad aku laetuse taset. Ohutuse huvides saab aku laetuse taset vaadata ainult väljalülitatud elektrilisel tööriistal.

Laetuse taseme vaatamiseks vajutage laetuse taseme näidiku nuppu övõi. See on võimalik ka väljavõetud aku korral.

Kui laetuse taseme näidiku nupu vajutamisel ei sütti ükski LED, on aku defektne ja tuleb välja vahetada.

Aku tüüp GBA 18V...

LED Mahtuvus

Pidev tuli 3 × roheline 60–100%

Pidev tuli 2 × roheline 30–60%

Pidev tuli 1 × roheline 5–30%

Juhised aku käsitsemiseks

Kaitske akut niiskuse ja vee eest.

Hoidke aku temperatuuril -20 °C kuni 50 °C.

Ärge jätke akut suvel autosse.

Puhastage aku ventilatsiooniavasid pehme, puhta ja kuiva pintsliga.

Oluliselt lühenenud kasutusaeg pärast laadimist näitab, et aku on muutunud kasutuskölbmatuks ja tuleb välja vahetada.

Järgige ringlussevõtu juhiseid.

Paigaldus

▶ Eemaldage aku seadmest enne mis tahes töid seadme kallal (nt hooldus, tarvikute vahetus jmt), samuti enne seadme

transportimist ja hoiulepanekut. Lüliti (sisse/välja) juhuslik käsitsemine toob kaasa vigastuste ohu.

Saelindi paigaldamine/vahetamine

▶ Kasutage saelindi paigaldamisel kaitsekindaid. Saelindiga kokkupuutel võite end vigastada.
▶ Kandke alati kaitseprille. Kaitseprillid vähendavad vigastuste ohtu.

Saelindi kohaleasetamine (vt jooniseid A–E)

Keerake kaks lukustusklambrit (4) ① lahti ja pöörake kate (13) ② lahti. Pöörake hooba (9) 180° pöörlemissuunas kuni lõpuni.

Asetage saelint (6) järgemööda saelindijuhikutesse (7). Saelindi tagakülg peab puudutama saelindijuhikute (7) alumises osas olevaid laagreid.

Asetage saelint (6) järgemööda ümber mölema rulliku (15).

Pöörake hoob (9) kuni löpuni 180° tagasi. Kontrollige, kas saelint (6) on öigesti ümber mölema rulliku (15). Pöörake kate (13) tagasi, kuni lukustusklambrid (4) fikseeruvad.

Kontrollige, kas saelehe (6) asend on öige. Lülitage elektriline tööriist mitu korda lühidalt sisse ja välja. Saelint, mis ei ole korralikult paigaldatud, vöib lahti tulla ja vigastada tööriista kasutajat.

Tolmu/laastude äratömme

Pliisisaldusega värvide, teatud puiduliikide, mineraalide ja metalli tolm võib kahjustada tervist. Tolmuga kokkupuude või tolmu sissehingamine võib põhjustada kasutajal või läheduses viibivatel inimestel allergilisi reaktsioone ja/või hingamisteede haigusi.

Teatud tolm, näiteks tamme- ja pöögitolm, on vähki tekitava toimega, iseäranis kombinatsioonis puidutöötlemisel kasutatavate lisaainetega (kromaat, puidukaitsevahendid). Asbesti sisaldavat materjali tohivad töödelda üksnes vastava ala asjatundjad.

- Tagage töökohas hea ventilatsioon.

- Soovitame kasutada hingamisteede kaitsemaski P2-klassi filtriga.

Järgige töödeldavate materjalide kohta kehtivaid riiklikke eeskirju.

▶ Vältige tolmu kogunemist töökohta. Tolm vöib kergesti süttida.

Kasutamine

Kasutuselevött

Sisse-/väljalülitamine

Elektrilise tööriista sisselülitamiseks vajutage köigepealt sisselülituslukustust (1) ja seejärel sisse-/väljalülitit (2) ning hoidke seda all. Lamp (10) põleb osaliselt või täielikult allavajutatud sisse-/väljalüliti (2) korral ja

võimaldab tööpiirkonna valgustamist ebapiisava valgustuse korral.

Väljalülitamiseks laske sisse-/väljalülii (2) lahti.

Märkus. Ohutuse huvides ei saa sisse-/väljalülitit (2) lukustada, vaid see peab töötamise ajal olema kogu aeg alla vajutatud.

Temperatuurist söltuv ülekoormuskaitse

Nöuetekohasel kasutamisel ei rakendu elektrilisele tööriistale ülekoormust. Liiga suure koormuse või aku lubatud temperatuuri ületamise korral lülitab elektroonika elektrilise tööriista välja seniks, kuni temperatuur on taas lubatud vahemikus.

Tööjuhised

Töötamisel hoidke elektrist tööriista tugevasti kahe käega ja võtke stabiilne asend. Elektriline tööriist püsib kahe käega hoides kindlamini käes.

Valige tooriku jaoks sobiv lõikeasend, kus sisselõikes oleks võimalikult palju saelindi hambaid (6) (vt joonist F).

Lülitage elektriline tööriist sisse, asetage see abijuhikuga (5) toorikule ja langetage saelint (6) aeglaselt sisselöikesse.

Töötage möõduka survega ja ühtlase ettenihkega.

Veidi enne löike löpetamist vähendage survet ja kergitage elektrilist tööriista pisut, et see ei kukuks tooriku peale.

Hooldus ja korrashoid

Hooldus ja puhastus

▶ Eemaldage aku seadmest enne mis tahes töid seadme kallal (nt hooldus, tarvikute vahetus jmt), samuti enne seadme transportimist ja hoiulepanekut. Lüliti (sisse/välja) juhuslik käsitsemine toob kaasa vigastuste ohu.
- Seadme laitmatu ja ohutu töö tagamiseks hoidke seade ja selle ventilatsiooniavad puhtad.

Lisavarustuse valik

Kasutage ainult originaalset FEIN lisavarustust. Lisavarustus peab sobima elektrilise tööriista tüübile.

Korrashoid ja klienditeenindus

Palun pidage silmas, et elektrilisi tööriistu tohivad põhimötteliselt remontida, hooldada ja kontrollida ainult elektriala spetsialistid, sest asjatundmatu korrashoiu korral võivad tekkida kasutajale tõsised ohud.

Ekstreemsetes kasutustingimustes võib metallide töötlemisel koguneda elektrilise tööriista sisemusse voolujuhtivat tolmu. Puhuge elektrilise

tööriista sisemus sageli ventilatsiooniavade kaudu läbi kuiva ja ölivaba suruõhuga. Kipsi sisaldavate materjalide töötlemisel võib tekkida tolm. See võib ladestuda elektrilisetööriista sisemusse ja lülituselementidele ning öhuniiskuse möjul kövastuda. See võib möjutada lülitusmehhanismi. Puhuge sageli ventilatsiooniavade kaudu elektrilise tööriista siseruum ja lülituselemendid kuiva ning ölivaba suruõhuga läbi.

Tooteid, mis on kokku puutunud asbestiga, ei tohi remonti anda. Saatke asbestiga kontamineeritud tooted jäätmekäitlusse vastavalt riigis kehtivatele asbesti sisaldavate jäätmete käitlemise eeskirjadele.

Pöörduge palun remontivajavate FEIN elektriliste tööriistade ja lisavarustusega oma FEIN klienditeenindusse. Aadressi leiate Internetist

www.fein.com alt.

Uuendage vananemise ja kulumise korral elektrilisel tööriistal olevad kleebised ja hoiatavad suunised.

Selle elektrilise tööriista hetkel kehtiva varuosaloendi leite Internetist

www.fein.com alt.

Kasutage ainult originaalseid varuosi.

Tagatised ja garantii

Toote garantii kehtib vastavalt siseriiklikult kehtivale korrale kasutuselevõturiigis. Lisaks kehtib FEINi tootja-garantiideklaratsioon kohane FEINi garantii.

Teie elektrilise tööriista tarnemaht vöib sisaldada ka ainult osa selles kasutusjuhendis kirjeldatud vöi kujutatud lisavarustusest.

Vastavusdeklaratsioon

CE-deklaratsioon kehtib ainult Euroopa Liidu ja EFTA (European Free Trade Association) riikides ning ainult toodetele, mis on ette nähtud EL- või EFTA-turule.

Toote EL-turul ringlusselaskmise järel kaotab UKCA-märgis oma kehtivuse.

UKCA-deklaratsioon kehtib ainult briti turul (Inglismaa, Wales ja Šotimaa) ning ainult toodetele, mis on ette nähtud briti turule. Toote briti turul ringlusselaskmise järel kaotab CE-märgis oma kehtivuse.

Firma FEIN deklareerib ainuvastutajana, et see toode vastab selle kasutusjuhendi viimastel lehekülgedel toodud asjassepuutvatele sätetele. Tehnlise dokumentatsiooni hoidja:

C. & E. Fein GmbH, 73529 Schwäbisch Gmünd, Germany

Transport

Soovitatud liitiumioonakude suhtes kohaldatakse ohtlike veoste eeskirjade nõudeid. Akude puhul

on lubatud kasutajapoolne piiranguteta maanteevedu.

Kolmandate isikute teostatava veo korral (nt öhuvedu või ekspedeerimine) tuleb järgida pakendi ja tähistuse osas kehtivaid erinõudeid. Sellisel juhul peab veose ettevalmistamisel alati osalema ohtlike ainete veo ekspert.

Aku vedu on lubatud vaid siis, kui aku korpus on vigastusteta. Katke lahtised kontaktid teibiga ja pakkige aku nii, et see pakendis ei liiguks. Järgige ka võimalikke täiendavaaid siseriiklikke nõudeid.

Kasutuskõlbmatuks muutunud seadmete käitlus

Elektrilised tööriistad, akud, lisatarvikud ja pakendid tuleb keskkonnasäästlikult ringlusse võtta.

Ärge käidelge elektrilisi tööriistu ja akusid/patareisid koos olmejäätmetega!

Üksnes EL liikmesriikidele:

Vastavalt direktiivile 2012/19/EL elektri- ja elektroonikaseadmete jäätmete kohta ning nende kohaldamisele riigi öigusaktides tuleb kasutusressursi ammendanud elektritoöriistad ja vastavalt direktiivile 2006/66/EÜ defektsed või kasutusressursi ammendanud akud/patareid eraldi kokku koguda ja suunata keskkonnasäästlikku taaskasutusse.

Vale jäätmekäitluse korral võivad vanad elektri- ja elektroonikaseadmed, milles sisaldub kahjulikke aineid, kahjustada keskkonda ja inimeste tervist.

Akud/patareid:

Li-Ion:

Järgige punktis Transport toodud juhiseid (vaadake „Transport“, Lehekülg 173).

Originali instrukcija

Saugos nuorodos
