MKAS 355 - Saag Fein - Tasuta kasutusjuhend

KASUTUSJUHEND MKAS 355 Fein

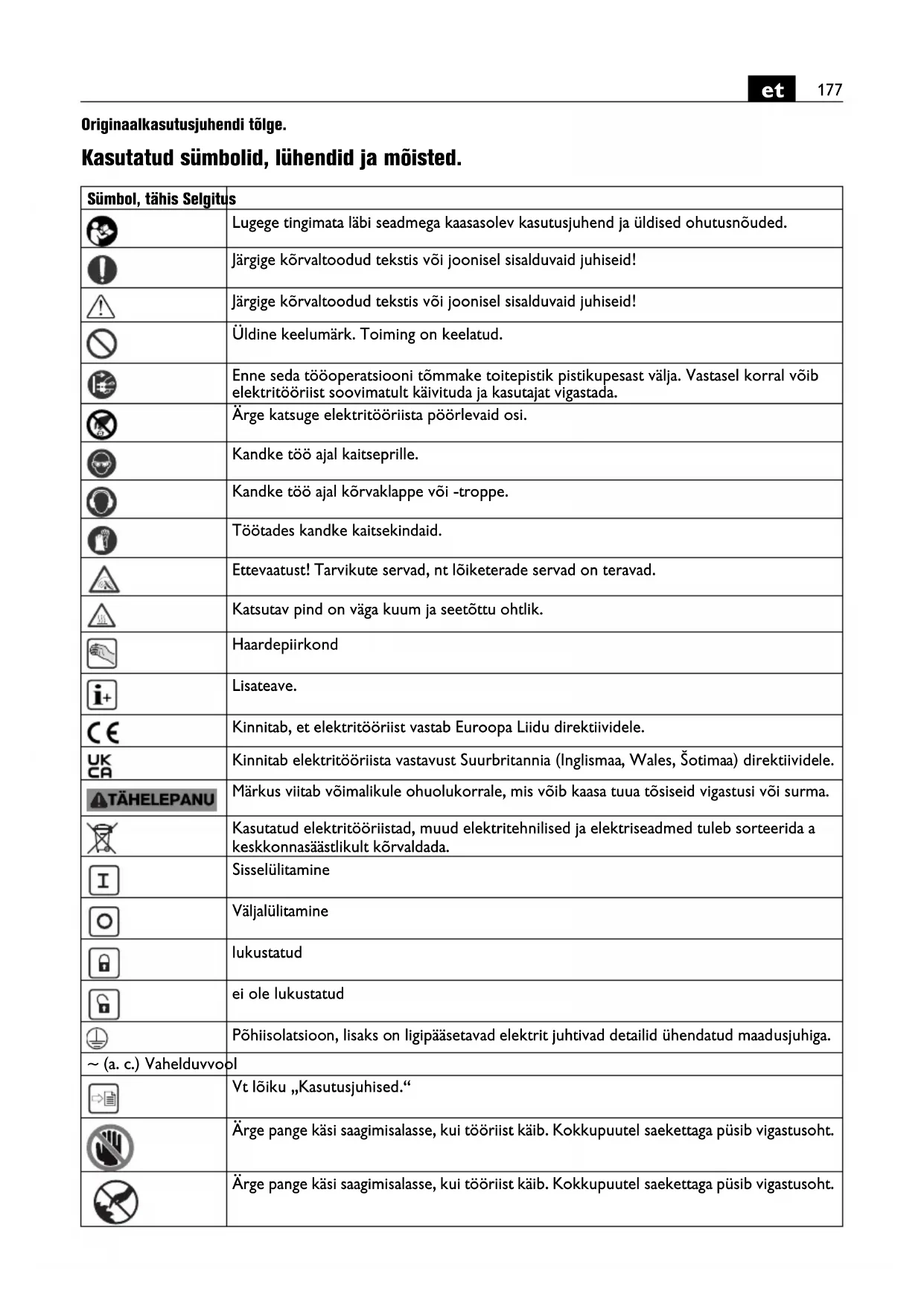

Originaalkasutusjuhendi tõlge. Kasutatud sümbolid, lühendid ja mõisted. Sümbol, tähis Selgitus Lugege tingimata läbi seadmega kaasasolev kasutusjuhend ja üldised ohutusnõuded. Järgige kõrvaltoodud tekstis või joonisel sisalduvaid juhiseid! Järgige kõrvaltoodud tekstis või joonisel sisalduvaid juhiseid! Üldine keelumärk. Toiming on keelatud. Enne seda tööoperatsiooni tõmmake toitepistik pistikupesast välja. Vastasel korral võib elektritööriist soovimatult käivituda ja kasutajat vigastada. Ärge katsuge elektritööriista pöörlevaid osi. Kandke töö ajal kaitseprille. Kandke töö ajal kõrvaklappe või -troppe. Töötades kandke kaitsekindaid. Ettevaatust! Tarvikute servad, nt lõiketerade servad on teravad. Katsutav pind on väga kuum ja seetõttu ohtlik. Haardepiirkond Lisateave. Kinnitab, et elektritööriist vastab Euroopa Liidu direktiividele. Kinnitab elektritööriista vastavust Suurbritannia (Inglismaa, Wales, Šotimaa) direktiividele. Märkus viitab võimalikule ohuolukorrale, mis võib kaasa tuua tõsiseid vigastusi või surma. Kasutatud elektritööriistad, muud elektritehnilised ja elektriseadmed tuleb sorteerida a keskkonnasäästlikult kõrvaldada. Sisselülitamine Väljalülitamine lukustatud ei ole lukustatud Põhiisolatsioon, lisaks on ligipääsetavad elektrit juhtivad detailid ühendatud maadusjuhiga. ~ (a. c.) Vahelduvvool Vt lõiku „Kasutusjuhised.“ Ärge pange käsi saagimisalasse, kui tööriist käib. Kokkupuutel saekettaga püsib vigastusoht. Ärge pange käsi saagimisalasse, kui tööriist käib. Kokkupuutel saekettaga püsib vigastusoht.178

Kehtib ainult Hiina kohta. Keskkonnakaitse kestus toote tavakasutuse korral on 10 aastat. Õlitamine Isikukaitselüliti (*) PRCD on sisse lülitatud, näit on aktiivne. Isikukaitselüliti (*) PRCD on välja lülitatud, näit on inaktiivne. (*) Isikukaitselüliti (PRCD) olemasolu sõltub turustava maa riiklikest töökaitseeskirjadest või kehtivatest õigusaktidest. (**) võib sisaldada numbreid või tähti (Ax – Zx) Tähistus sisekasutuseks Sümbol, tähis Selgitus RESET TEST Tähis Rahvusvaheline ühik Riigipõhine ühik Selgitus

, rpm, r/min /min Tühikäigupöörete nimiarv

W W Väljundvõimsus U V V Nimipinge f Hz Hz Sagedus M... mm mm Meetermõõdustik Ø mm mm Detaili läbimõõt mm mm Saeketta läbimõõt mm mm Saeketta puurava läbimõõt mm mm Max hambalaius B: Kaugus kahest paralleelsest tasapinnast, mis puudutavad vähemalt kolme saehamba teraviku vastas asuvaid külgi mm mm Kinnitusmokkade max kaugus kg kg Kaal EPTA-protseduuri 01 järgi

dB dB Helivõimsustase

pCpeak dB dB Maksimaalne helirõhutase K... Mõõtemääramatus m/s

Vibratsioonitase EN 62841 järgi (kolme suuna vektorsumma) m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Rahvusvahelise mõõtühikusüsteemi SI põhiühikud ja tuletatud ühikud. B179

Tööohutus Lugege läbi kõik ohutusnõuded ja - juhised. Ohutusnõuete ja -juhiste eiramine võib tuua kaasa elektrilöögi, tulekahju ja/või raskeid vigastusi. Hoidke kõik ohutusnõuded ja -juhised edaspidiseks kasutamiseks alles. Enne elektritööriista kasutuselevõttu lugege kasutusjuhend ja juurdekuuluvad üldised ohutusnõuded (dokumendi nr 3 41 30 465 06 0) põhjalikult läbi. Hoidke kõik juhised edaspidiseks kasutamiseks alles. Kui elektritööriist läheb kolmandate isikute omandusse, siis andke üle ka nimetatud dokumendid. Pidage kinni ka asjaomastest siseriiklikest tööohutusnõuetest. Elektritööriista otstarve: Transporditavad metallikappsaed on mõeldud kasutamiseks FEIN-i poolt lubatud otsakute ja tarvikutega ilmastikukindlas keskkonnas metalltoormesse piki- ja ristlõigete tegemiseks: – sirge lõikesuuna ja – horisontaalse eerunginurgaga kuni 45° ja – ilma vett kasutamata. Tõrketundlikus keskkonnas võib töökvaliteet langeda, näiteks võib seade mõneks ajaks lakata töötamast, seadme funktsioon või nõuetekohane töö võib olla mõne aja jooksul häiritud; häirete kõrvaldamiseks on vajalik seadme kasutaja sekkumine. Elektritööriista saab ühendada ka piisava võimsusega vahelduvvoolugeneraatoriga, mis vastab standardi ISO 8528, klassile G2. Standardiga vastavus puudub eeskätt siis, kui nn hälbetegur ületab 10 %. Vajadusel hankige kasutatud generaatori kohta teavet. Vahelduvvoolugeneraatori paigaldamisel ja käitamisel juhinduge kasutusjuhendist ja riiklikest töökaitse- eeskirjadest. Ohutusalased erinõuded Transporditav metallikappsaag on mõeldud metallist materjalide lõikamiseks, nagu vardad, latid, kruvid jne, küll aga ei tohi seadet kasutada puidu lõikamiseks. Puidu töötlemine ei ole lubatud. Fikseerige toorik võimaluse korral pitskruvidega. Kui hoiate toorikust käega kinni, siis tuleb hoida käsi saeketta igast küljest alati vähemalt 100 mm kaugusel. Ärge kasutage saagi selliste juppide lõikamiseks, mis on liiga väikesed, et neid saaks ohutult fikseerida või käega kinni hoida. Kui hoiate kätt saekettale liiga lähedal, püsib suur oht saekettaga kokku puutuda ja raskeid vigastusi saada. Toorik peab olema liikumatu, kas pitskruvidega kinnitatud või vastu piirikut või lauda surutud. Ärge kunagi lükake toorikut saekettasse ega lõigake seda „kinni hoidmata“. Lahtised või liikuvad toorikud võivad suurel kiirusel üles paiskuda ja vigastusi tekitada. Ärge kunagi ristake käsi plaanitava lõikejoone kohal, ei sae ees ega taga! Tooriku toetamine „ristatud kätega“, s.t tooriku hoidmine vasaku käega paremalt saeketta äärest või vastupidi on väga ohtlik. Ärge haarake piiriku taha, kui saeketas pöörleb. Pidage alati kinni ettenähtud ohutust kaugusest ja veenduge, et Teie käed ei oleks pöörlevale saekettale lähemal kui 100 mm (kehtib ka saeketta mõlema külje kohta, nt metalljäätmete eemaldamisel). Te ei pruugi pöörleva saeketta lähedust tunnetada ja võite end raskesti vigastada. Kontrollige toorikut enne lõikamist. Kui toorik on kõver või väändunud, siis kinnitage see nii, et piiriku poole jääks väljaspoole kõverdunud külg. Veenduge alati, et piki lõikejoont ei jääks pilu tooriku, piiriku ja laua vahele. Kõverad ja väändunud toorikud võivad hakata väänlema või paigast nihkuda ja põhjustada sellega pöörleva saeketta blokeerumist. Tooriku sees ei tohi olla naelu ega muid võõrkehi. Kasutage saagi alles siis, kui laual ei ole tööriistu, metalljäätmeid jne, vaid ainult toorik. Pisijäätmed, lahtised metallitükid või muud esemed, mis võivad pöörleva saekettaga kokku puutuda, võivad laualt suure kiirusega üles paiskuda. Lõigake korraga ainult üht toorikut. Kui mitu toorikut on ülestikku, ei saa neid nõuetekohaselt kinnitada või neist kinni hoida ja saagimise ajal võivad need põhjustada saeketta blokeerumist või ise kohalt ära libiseda. Hoolitsege selle eest, et metallikappsaag seisab enne kasutamist tasasel, tugeval tööpinnal. Tasane ja tugev aluspind vähendab metallkappsae kõikumisohtu. Tehke töötamiseks ettevalmistusi. Jälgige iga eerunginurga puhul, et reguleeritav piirik oleks õigesti joondatud ja toorik toestatud, ilma et piirik puutuks vastu saeketast või kaitsekatet. Ilma masinat sisse lülitamata ja toorikut lauale panemata tuleb simuleerida lõikeliigutus otsast lõpuni, veendumaks, et ei esineks takistusi või piirikusse lõikamise ohtu. Tagage, et laua pealisosast laiemad või pikemad toorikuid oleks piisavalt toestatud, nt lauapikenduse või saagimispukkidega. Toorikud, mis on metallkappsae lauast pikemad või laiemad, võivad ümber vajuda, kui neid ei ole tugevalt toestatud. Kui äralõigatud metallitükk või toorik ümber kukub, võib see tõusta kaitsekatte all üles või pöörleva saeketta tõttu kontrollimatult eemale paiskuda. Ärge laske kõrvalistel isikutel lauapikenduse asemel või sellele lisaks toorikut hoida. Kui toorik on ebastabiilselt toestatud, võib see põhjustada saeketta kinnikiilumist. Samuti võib toorik lõikamise ajal paigast nihkuda ning kasutajat ja abistajat pöörlevasse saekettasse tõmmata. Äralõigatud toorikut ei tohi suruda pöörleva saeketta vastu. Kui ruumi on vähe, nt pikipiirikute kasutamisel, võib äralõigatud detail saeketta külge kinni kiiluda ja suure hooga eemale paiskuda. Seepärast kasutage alati pitskruvisid või sobivat seadeldist, et toestada ümarmaterjale, nagu latte või torusid. Latid kipuvad lõikamise ajal ära veerema, mistõttu saeketas „kinni kiilub“ ja tooriku koos Teie käega saekettasse tõmbab. Laske saekettal saavutada täispöörded, enne kui teete toorikusse lõike. Sellega väheneb oht, et toorik võib minema paiskuda.180

Lülitage metallkappsaag välja kohe, kui toorik kinni kiilub või saeketas blokeerub. Oodake, kuni kõik liikuvad osad on lõplikult seiskunud, tõmmake võrgupostik pesast välja ja/või eemaldage aku. Alles seejärel eemaldage kinnikiilunud materjal. Kui blokeerumise korral saagimist jätkata, võite kaotada sae üle kontrolli ja metallkappsaag võib saada kahjustusi. Laske pärast lõike tegemist lülitist lahti, hoidke saepead all ja oodake, mil saeketas on seiskunud, enne kui asute äralõigatud detaili eemaldama. Väga ohtlik on käega haarata aeglustuva saeketta alasse. Hoidke käepidemest kindlalt kinni, kui teete pooliku saelõike või lasete lülitist lahti, enne kui saepea on jõudnud oma alumisse asendisse. Sae pidurdusvõime tõttu võib saepea nõksatusega alla laskuda, millega kaasneb vigastusoht. Tagasilöögi põhjused ja vältimine Tagasilöök on kinnihaakuva, kinnikiiluva või valesti joondatud saeketta äkkreaktsioon, mille tagajärjel võib saag kontrollimatult üles tõusta ja liikuda toorikust välja kasutaja suunas. Kui saeketas sulguva saelõike tagajärjel haakub või kinni kiilub, siis saeketas blokeerub ja mootori reaktsioonimomendi tõttu liigub tööriist kiiresti tagasi kasutaja suunas. Kui saeketast saelõike sees väänata või valesti joondada, võivad saeketta tagumise serva hambad tooriku pealispinna sisse kiiluda, mille tagajärjel saeketas saepilust välja paiskub ja saag kasutaja suunas tagasi hüppab. Tagasilöök on sae vale või puuduliku kasutuse tagajärg, ja seda saab vältida sobivate ettevaatusabinõudega, nagu allpool kirjeldatud. Hoidke käepidemest tugevasti kinni ning viige käed sellisesse asendisse, milles saate tagasilöögijõudu hästi vastu võtta. Seiske kehaga kas vasakul või paremal pool saeketast, mitte saekettaga ühel joonel. Tagasilöögi korral võib saeketas tagasi viskuda, aga kasutaja saab tagasilööki edukalt ohjeldada, kui ta kasutab sobivaid abinõusid. Kui saketas kinni kiilub või lõige jääb mõnel muul põhjusel poolikuks, siis laske lülitist lahti ja hoidke saagi rahulikult tooriku sees, kuni saeketas on lõplikult seiskunud. Ärge püüdke kunagi saagi või saeketast tooriku seest eemaldada, kui saeketas veel liigub, vastaval juhul kaasneb tagasilöök. Kontrollige, mis on kinnikiilumise põhjuse ja kasutage sobivaid meetmeid, et kõrvaldada saeketta kinnikiilumise põhjused. Kui soovite käivitada saagi, mis on tooriku sees, siis tsentreerige saeketas saesoone sees ja veenduge, et saehambad ei ole kiilunud toorikusse. Kui saeketas kinni kiilub, võib ketas sae järgmisel käivitusel üles tõusta või tooriku seest tagasi paiskuda. Toestage pikki toorikuid,et vähendada kinnikiiluvast saekettast tingitud tagasilöögiriski. Suured toorikud võivad oma raskuse all läbi painduda. Toorikuid tuleb toestada mõlemalt poolelt, nii saepilu kui ka serva lähedalt. Ärge kasutage nürisid või kahjustatud saekettaid. Nürid või mittenõuetekohaselt paigaldatud saekettad põhjustavad liiga kitsa saepilu tõttu suuremat hõõrdumist, saeketta kinnikiilumist ja tagasilööki. Saeketta sissetungimissügavuse ja vertikaalse eerunginurga lukustushooba tuleb tugevasti pingutada ja see turvaliselt riivistada, enne kui asuda lõiget tegema. Saeketta seadistuste muutmine saagimise ajal võib põhjustada saeketta kinnikiilumist ja tagasilööki. Ärge kasutage tarvikuid, mida tootja ei ole selle elektritööriista jaoks ette näinud ega soovitanud. Asjaolu, et saate tarvikud oma seadme külge kinnitada, ei taga veel seadme ohutut tööd. Kandke isikukaitsevahendeid. Kasutage vastavalt kasutusotstarbele näomaski, silmakaitset või kaitseprille. Vajaduse korral kandke tolmukaitsemaski, kuulmiskaitsevahendeid, kaitsekindaid või kaitsepõlle, mis kaitseb Teid lihvimisel eralduvate väikeste osakeste eest. Silmad peavad olema kaitstud seadme kasutamisel eralduvate võõrkehade eest. Tolmu- või hingamisteede kaitsemaskid peavad filtreerima kasu- tamisel tekkiva tolmu. Pikaajaline vali müra võib kahjustada kuulmist. Veenduge, et teised inimesed on tööpiirkonnast ohutus kauguses. Igaüks, kes tööpiirkonda siseneb, peab kandma isikukaitsevahendeid. Tooriku või tarviku murdunud tükid võivad eemale paiskuda ja põhjustada vigastusi ka väljaspool otsest tööpiirkonda. Puhastage regulaarselt seadme ventilatsiooniavasid. Mootori ventilaator tõmbab tolmu korpusesse, kuhjuv metallitolm võib põhjustada elektrilisi ohte. Ärge kasutage seadet kergestisüttivate materjalide läheduses. Sädemete tõttu võivad need materjalid süttida. Ärge kasutage tarvikuid, mille puhul tuleb kasutada jahutusvedelikke. Vee või teiste jahutusvedelike kasutamine võib põhjustada elektrilöögi. Kinnitage töödeldav toorik. Kinnitusvahendite abil kinnitatud toorik püsib paremini paigal kui käega hoides. Enne tööriista käivitamist ja kasutamist kontrollige toitejuhet ja toitepistikut kahjustuste suhtes. Kasutage elektritööriista alati koos isikukaitselülitiga (*) PRCD. Kontrollige isikukaitselüliti töökorda alati enne töödega alustamist (*) PRCD töökorda (vt lehekülg 182). Täiendavad ohutusnõuded Kandke töö ajal kõrvaklappe või -troppe. Kasutage statsionaarset tolmuimejat, puhastage tihti ventilatsiooniavasid ja ühendage seade vooluvõrku rikkevoolukaitselüliti kaudu. Äärmuslike töötingimuste korral võib metallide töötlemisel koguneda seadmesse elektrit juhtivat tolmu. Seadme kaitseisolatsioon võib kahjustuda. Elektrilisele tööriistale ei tohi kruvide või neetidega kinnitada silte ja märgiseid. Kahjustatud isolatsioon ei taga kaitset elektrilöögi eest.181

Ärge töödelge magneesiumi sisaldavat materjali. Püsib tulekahjuoht. Ärge töödelge süsinikkiuga tugevdatud plasti (CFK) ja asbesti sisaldavat materjali. Need materjalid on kantserogeense toimega. Käe ja randme vibratsioon Käesolevas juhendis toodud vibratsioon on mõõdetud standardi EN 62841 kohase mõõtemeetodi järgi ja seda saab kasutada elektriliste tööriistade omavaheliseks võrdlemiseks. See sobib ka vibratsiooni esialgseks hindamiseks. Toodud vibratsioonitase kehtib tööriista kasutamisel ettenähtud otstarbel. Kui aga elektrilist tööriista kasutatakse muudeks töödeks, rakendatakse teisi tarvikuid või kui tööriista hooldus pole piisav, võib vibratsioonitase kõikuda. See võib vibratsiooni töö koguperioodi jooksul tunduvalt suurendada. Vibratsiooni täpseks hindamiseks tuleks arvesse võtta ka aega, mil seade oli välja lülitatud või küll sisse lülitatud, kuid tegelikult tööle rakendamata. See võib vibratsiooni töö koguperioodi jooksul tunduvalt vähendada. Kasutaja kaitsmiseks vibratsiooni eest võtke tarvitusele täiendavad ohutusabinõud, näiteks: hooldage tööriistu ja tarvikuid piisavalt, hoidke käed soojas, tagage sujuv töökorraldus. Ohtliku tolmu käitlemine Elektrilise tööriistaga töötamisel tekkib tolm, mis võib olla ohtlik. Teatava tolmu, nt asbesti või asbesti sisaldavate materjalide töötlemisel tekkiva tolmu, pliid sisaldavate värvide tolmu, metallitolmu, mõnda liiki puidu, mineraalide, kivisisaldusega materjalide räniosakeste tolmu, lahustite, puidukaitsevahendite, veesõidukite lakkide tolm võib põhjustada allergilisi reaktsioone, hingamisteede haigusi ja vähki ning kahjustada sigimisvõimet. Haigestumise oht sõltub sissehingatavast kogusest. Kasutage tekkiva tolmu jaoks sobivaid isikukaitsevahendeid ning tagage töökohal hea ventilatsioon. Asbesti sisaldavate materjalide töötlemine on lubatud vaid vastava väljaõppega isikutele. Puidutolm ja kergmetallide tolm, lihvimistolmu ja keemiliste ainete kuumad segud võivad ebasoodsates tingimustes iseeneslikult süttida või plahvatada. Vältige sädemete lendumist tolmumahutite suunas ning elektrilise tööriista ja lihvitava detaili ülekuumenemist, tühjendage õigeaegselt tolmumahutit, pidage kinni materjali tootja juhistest ning riigis kehtivatest ohutusnõuetest. Tööjuhised. Viige elektritööriist vastu toorikut ainult sisselülitatud olekus. Vastasel juhul võib toorik ja vahetatavad lõiketarvikud saada kahjustada. Tehke alati eelnevalt proovilõige, sest skaala näitab eerunginurga puhul hälvet. Vajaduse korral tehke järelseadistus. Lõigake korraga ainult üht toorikut. Kui mitu toorikut on ülestikku, ei saa neid nõuetekohaselt kinnitada või neist kinni hoida ja saagimise ajal võivad need põhjustada saeketta blokeerumist või ise kohalt ära libiseda. Laastudest tingitud vigastusoht. Hoidke alati käsi, riideid jne laastudest eemal. Ärge püüdke vahetatavat lõiketarvikut eemaldada, kui see pöörleb. See võib põhjustada raskeid vigastusi. Põletusoht. Kinnituspadrun võib kasutuse ajal kuumeneda. Laske kinnituspadrunil enne tööriistavahetust maha jahtuda. Paigaldus tööpinnale (vt lk 4) Monteerige elektritööriist sobiva kruviühendusega tööpinnale. Sügavuspiiriku seadistamine (vt lk 6) Kui sügavuspiirik on seadistatud liiga madalale, siis püsib oht saagida laastukasti või saelaua sisse. Ärge reguleerige sügavuspiirikut liiga madalale. Kruustangid (vt lk 9) Kruustange saab kinnitada kahes asendis. Kruustangide ümberpaigutamiseks keerake juurdekuuluvad kruvid lahti, tõstke kruustangid puuravadest välja ja pange kruustangid soovitud, uude asendisse. Kinnitage uuesti kahe kruviga. Elektrooniline sujuvkäivitus Elektrooniline sujuvkäivitus piirab sisselülitamisel pöördemomenti ja pikendab mootori eluiga. Saeketta pöörlemissuund Jälgige saeketta paigaldusel, et hammaste lõikesuund (noolesuund saeketta peal) kattuks kaitsekattel näidatud noolesuunaga. Saeketta pöörete arv Saeketta pöörete arv peab vastama vähemalt elektritööriista nimipöörete arvule. Spindlilukustus (vt lk 12/15) Veenduge enne elektritööriista sisselülitamist ja pärast saekettavahetust, et spindel ei oleks lukustatud. Süsiharjade vahetamine Süsiharju tohib vahetada ainult klienditeenindus. Pingutusvahemik 165 mm (vt lk 9) Tooriku lubatud mõõtmed, kui eerunginurk on 0° Tooriku kuju Läbimõõt mm Ø 100 kõrgus x laius mm 120 x 120 kõrgus x laius mm 120 x 165182

Tooriku lubatud mõõtmed, kui eerunginurk on 45° Pingutusvahemik 185 mm (vt lk 9) Tooriku lubatud mõõtmed, kui eerunginurk on 0° Isikukaitselüliti (*) PRCD (vt lk 11) Isikukaitselüliti PRCD on ette nähtud Teie kaitseks. Ärge kasutage isikukaitselülitit seadme sisse- ja väljalülitamiseks. Kui isikukaitselüliti on kahjustada saanud näiteks veega kokkupuute tõttu, siis ärge seda enam kasutage. Isikukaitselüliti on hädavajalik, see on ette nähtud seadme kasutaja kaitsmiseks elektrilöögi eest. Normaalse töötamise korral on isikukaitselüliti näit aktiivne. Kontrollige enne töö alustamist isikukaitselüliti töökorda:

1. Ühendage isikukaitselüliti pistik pistikupessa.

2. Vajutage RESET-nupule. Isikukaitselüliti näit on

3. Tõmmake pistik pistikupesast välja. Isikukaitselüliti

näit muutub inaktiivseks.

4. Korrake 1. ja 2. etappi.

5. Vajutage TEST-nupule. Isikukaitselüliti näit muutub

inaktiivseks. Kui näit jääb aktiivseks, ärge seadet kasutusele võtke. Sellisel juhul võtke ühendust FEIN teenindusega, vt www.fein.com.

6. Vajutage RESET-nupule. Kui näit on aktiivne, siis võib

seadme sisse lülitada. Tööriista õlitamine Õlitage järgmisi kohti igal kuul, et pikendada elektritööriista eluiga (vt lehekülg 16): – Võlli pöörlev osa – Pitskruvi pöörlev osa – Pitskruvi liugtee Transport (vt lk 4) Transportimiseks riputage kett konksu otsa ja kandke tööriista transpordikäepidemest. Hooldus ja korrashoid. Äärmuslike töötingimuste korral võib metallide töötlemisel koguneda seadmesse elektrit juhtivat tolmu. Seadme kaitseisolatsioon võib kahjustuda. Puhastage tööriista sisemust ventilatsiooniavade kaudu korrapäraselt kuiva ja õlivaba suruõhuga. Asbestiga kokku puutunud tooteid ei tohi remonti saata. Asbestiga saastunud tooteid käidelge vastavalt riigis kehtivatele asbesti sisaldavate jäätmete käitlemise eeskirjadele. Kui elektrilise tööriista toitekaabel on kahjustada saanud, peab selle välja vahetama tootja või tootja volitatud isik. Elektritööriista varuosade ajakohastatud loetelu leiate veebilehelt www.fein.com. Kasutage ainult originaalvaruosi. Vajadusel saab ise vahetada järgmisi osi: Tarvikud Garantii. Tootele antakse garantii vastavalt maaletooja riigis kehtivatele nõuetele. Lisaks sellele annab FEIN garantii vastavalt FEIN tootjavastutuse deklaratsioonile. Elektrilise tööriista tarnekomplekt ei pruugi sisaldada kõiki käesolevas kasutusjuhendis kirjeldatud või kujutatud tarvikuid. Vastavusdeklaratsioon. Töökäik CE-märgise selgitus Kehtib ainult Euroopa Liidu ja EFTA riikides (Euroopa Vabakaubanduse Assotsiatsioon) ja ainult toodetele, mis on mõeldud EL- või EFTA-turu jaoks. Pärast toote ELi turule toomist kaotab UKCA märgis oma kehtivuse. Töökäik UKCA-märgise selgitus Kehtib ainult briti turul (Inglismaa, Wales ja Šotimaa) ja ainult toodetele, mis on mõeldud Briti turu jaoks. Pärast toote Briti turule toomist kaotab CE-märgis oma kehtivuse. Tehnilised dokumendid on saadaval aadressil: C. & E. Fein GmbH Hans-Fein-Straße 81 73529 Schwäbisch Gmünd-Bargau, Germany Keskkonnakaitse, kõrvaldamine. Pakendid, kasutusressursi ammendanud elektritööriistad ja tarvikud tuleb keskkonnahoidlikult ümber töödelda ja ringlusse võtta. Tooriku kuju Läbimõõt mm Ø 90 kõrgus x laius mm 90 x 90 kõrgus x laius mm 90 x 100 Tooriku kuju Läbimõõt mm Ø 100 kõrgus x laius mm 100 x 100 kõrgus x laius mm 100 x 185183
