KÄYTTÖOHJE MKAS 355 Fein

Alkuperäisen käyttöohjeen käännös.

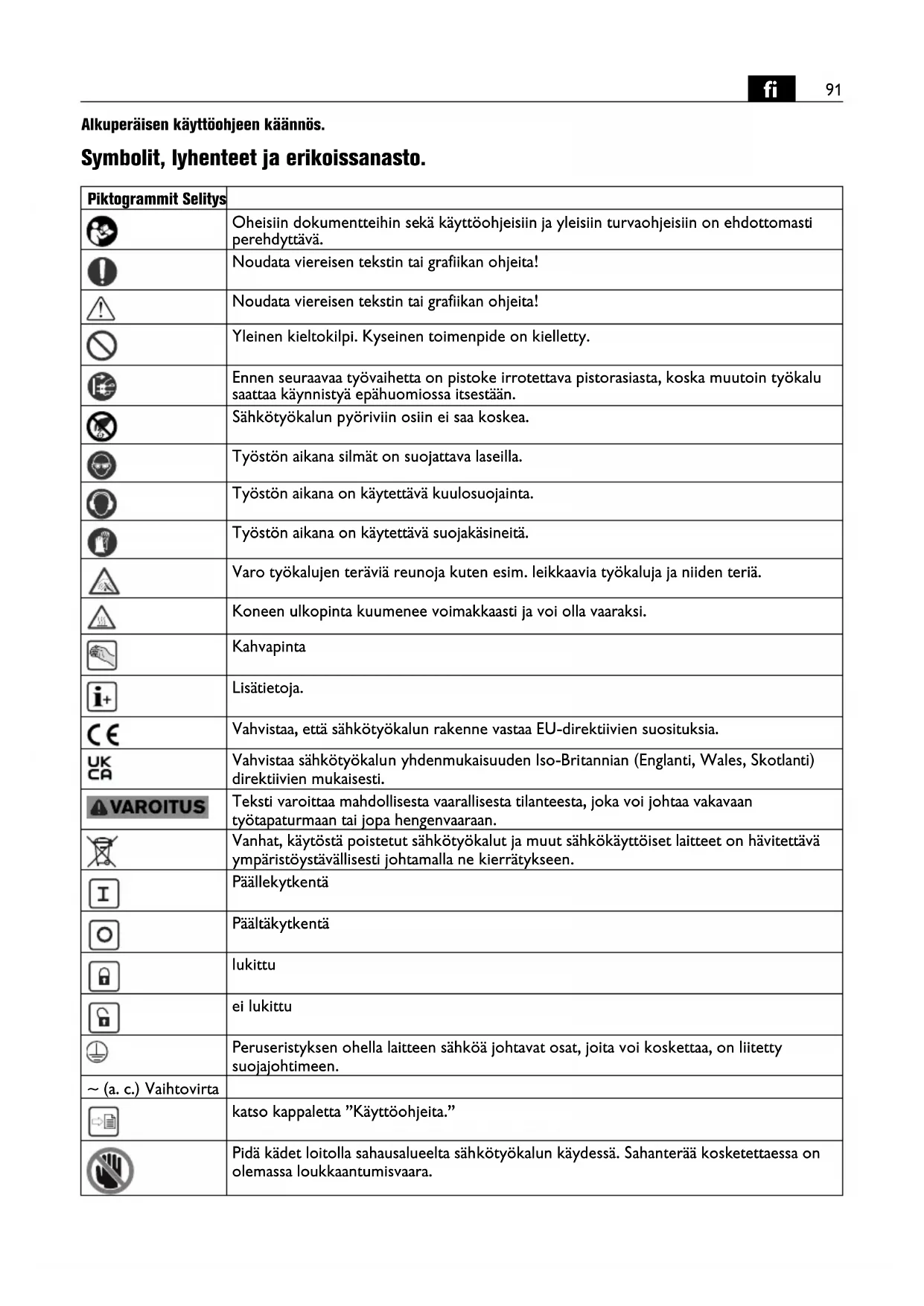

Symbolit, lyhenteet ja erikoissanasto.

Piktogrammit Selitys
		Oheisiin dokumentteihin sekä käyttöohjeisiin ja yleisiin turvaohjeisiin on ehdottomasti perehdyttävä.
		Noudata viereisen tekstin tai grafiikan ohjeita!
		Noudata viereisen tekstin tai grafiikan ohjeita!
		Yleinen kieltokilpi. Kyseinen toimenpide on kielletty.
		Ennen seuraavaa työvaihetta on pistoke irrotettava pistorasiasta, koska muutoin työkalu saattaa käynnistyä epähuomiossa itsestään.
		Sähkötyökalun pyöriviin osiin ei saa koskea.
		Työstön aikana silmät on suojattava laseilla.
		Työstön aikana on käytettävä kuulosuojainta.
		Työstön aikana on käytettävä suojakäsineitä.
		Varo työkalujen teräviä reunoja kuten esim. leikkaavia työkaluja ja niiden teriä.
		Koneen ulkopinta kuumenee voimakkaasti ja voi olla vaaraksi.
		Kahvapinta
		Lisätietoja.
		Vahvistaa, että sähkötyökalun rakenne vastaa EU-direktiivien suosituksia.
		Vahvistaa sähkötyökalun yhdenmukaisuuden Iso-Britannian (Englanti, Wales, Skotlanti) direktiivien mukaisesti.
		Teksti varoittaa mahdollisesta vaarallisesta tilanteesta, joka voi johtaa vakavaan työtapaturmaan tai jopa hengenvaaraan.
		Vanhat, käytöstä poistetut sähkötyökalut ja muut sähkökäyttöiset laitteet on hävitettävä ympäristöystävällisesti johtamalla ne kierrätykseen.
		Päällekytkentä
		Päältäkytkentä
		lukittu
		ei lukittu
		Peruseristyksen ohella laitteen sähköä johtavat osat, joita voi koskettaa, on liitetty suojajohtimeen.
~ (a. c.) Vaihtovirta
		katso kappaletta "Käyttöohjeita."
		Pidä kädet loitolla sahausalueelta sähkötyökalun käydessä. Sahanterää kosketettaessa on olemassa loukkaantumisvaara.
Piktogrammit Selitys
		Pidä kädet loitolla sahausalueelta sähkötyökalun käydessä. Sahanterää kosketettaessa on olemassa loukkaantumisvaara.
		Pätee vain Kiinaa varten:Ympäristönsuojelun voimassaolo tuotteen normaalissa käytössä on 10 vuotta.
		Voitelu
		Käyttösuojakytkin (*) PSCD on kytkettynä, Näyttö on aktiivinen.
		Käyttösuojakytkin (*) PSCD on poiskytkettynä, Näyttö on inaktiivinen.
(*) Käyttösuojakytkin (PRCD) saattaa, maassa jossa laite tuodaan markkinoille, olla asennettuna kansallisten työsuojelumääräysten tai lakisääteisten määräysten takia.
(**) voi sisältää kirjaimia tai numeroita
(Ax - Zx) Tunnus sisäisiä tarkoituksia varten

(*) Käyttösuojakytkin (PRCD) saattaa, maassa jossa laite tuodaan markkinoille, olla asennettuna kansallisten työsuojelumääräysten tai lakisääteisten määräysten takia.

(**) voi sisältää kirjaimia tai numeroita

(Ax – Zx) Tunnus sisäisiä tarkoituksia varten

Merkki Kansainvälinen yksikkö		Kansallinen yksikkö	Selitys
n_0	/min, min ^-1 , rpm, r/min	min ^-1	Arvioitu kierrosluku tyhjäkäynnillä
P_1	W	W	O t t
P_2	W	W	A n t
UV V Nimellisjännite
fHz Hz Taajuus
M...	mm mm Mitta, metrinen kierre
∅	mm mm Pyöreän kappaleen läpimitta
	mm mm Sahanterän läpimitta
	mm mm Sahanterän aukon läpimitta
	mm mm hampaan suurin sallittu leveys B: Kahden
	mm mm kiristysleukojen suurin sallittu leveys
[seved]	kg	kg	Paino vastaa EPTA-Procedure 01-tietoja
[seved]	dB	dB Äänen painetaso
[seved]	dB	dB Äänitaso
[seved]	dB	dB Äänen painetason huippuarvo
			Epävarmuustekijä
[seved]	m/s ^2	[seved]	Tärinäarvo vastaa standardia EN 62841 (vektorisumma, kolmiulotteinen)
		m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	Kansainväliseen SI-järjestelmään sisältyvät perusyksiköt ja sen johdannaisyksiköt.

Työturvallisuus.

VAROITUS

Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden laimin-

lyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten.

Sähkötyökalun saa ottaa käyttöön vasta sitten, kun ensin on perehdytty käyttöohjeeseen sekä oheisiin yleisiin turvaohjeisiin (julkaisunumero

3 41 30 465 06 0) niin, että niissä annetut ohjeet tulevat ymmärretyiksi. Säilytä kyseiset dokumentit vastaisuuden varalta ja anna ne mukaan, mikäli laite luovutetaan toisen käyttöön tai myydään eteenpäin.

Niiden ohella on noudatettava voimassa olevia lakisää-teisiä työturvallisuusmääräyksiä.

Sähkötyökalun käyttökohteet:

Siirrettävä metallikatkaisusaha käytettäväksi FEIN:in sallimien vaihtotyökalujen ja lisätarvikkeiden kanssa säältä suojatussa ympäristössä pituus- ja poikittaissahauksiin metalliin:

• suoralla sahauksen kululla
• pystysuoralla jiirikulmalla 45° asti
• ilman veden käyttöä

Häiriöalttiissa ympäristössä on käyttölaadun heikkeneminen mahdollinen, kuten ajallisesti rajoitettu katkos, ajallisesti rajoitetun toiminnan tai tarkoituksenmukaisen suorituskyvyn väheneminen, jonka korjaamiseen tarvitaan käyttöhenkilön väliintulo.

Tämä sähkötyökalu soveltuu myös käytettäväksi yhdessä teholtaan riittävän vaihtovirtageneraattorin kanssa, joka vastaa standardia ISO 8528, rakenneluokka G2.

Ko. standardin vaatimuksia ei täytetä, mikäli nk. särökerroin on yli 10 %. Epäselvissä tapauksissa on hyvä ottaa selvää käytetyn generaattorin ominaisuuksista.

Noudata tällöin vaihtovirtageneraattorin käyttöohjetta sekä asennusta ja käyttöä koskevia kansallisia säännöksiä.

Erityiset varotoimenpiteet.

Tämä siirrettävä metallikatkaisusaha on tarkoitettu metallin, kuten sauvojen, tankojen, ruuvien jne. sahaamiseen, sitä ei saa käyttää puun sahaamiseen. Puun työstö ei ole sallittua.

Kiinnitä työkappale mahdollisuuksien mukaan ruuvipuristimin. Jos pidät kiinni työkappaleesta käsin, on sinun aina pidettävä kätesi vähintään 100 mm etäisyydellä sahanterästä kummallakin puolella. Älä käytä tätä sahaa kappaleiden sahaukseen, jotka ovat liian pieniä turvallisesti kiinnitettäviksi tai kädessä pidettäviksi.

Jos kätesi on liian lähellä sahanterää, on olemassa suuri loukkaantumisriski johtuen kosketuksesta sahanterään.

Työkappaleen täytyy olla liikkumaton ja joko kiinnitet- tynä tai painettuna vastetta ja työpöytää vasten. Älä työnnä työkappaletta sahanterää vasten äläkä sahaa sitä "vapaalla kädellä". Irtonaiset tai liikkuvat työkap- paleet voivat sinkoutua pois suurella nopeudella aiheut- taen loukkaantumisia.

Älä koskaan aseta kätesi suunnitellun sahausviivan yli, ei sahanterän eteen eikä sen taakse. Työkappaleen tukeminen "kädet ristissä", toisin sanoin pitäen työkappaleen oikeaa reunaa vasemmalla kädellä sahanterän vieressä tai päinvastoin, on hyvin vaarallista.

Älä tartu vasteen taakse sahanterän pyöriessä. Älä koskaan alita 100 mm turvaetäisyyttä käden ja pyörivän sahanterän välillä (koskee sahanterän kumpaakin puolta, esim. metallijätettä poistettaessa). Pyörivän sahanterän läheisyyttä käteen ei mahdollisesti huomaa, ja saatat loukkaantua vaikeasti.

Tarkista työkappaletta ennen sahausta. Jos työkappale on taipunut tai kieroontunut, tulee sen ulospäin käyrä puoli kiinnittää vastetta vasten. Varmista aina, että sahausviivaa pitkin ei ole rakoa työkappaleen, vasteen ja sahapöydän välissä. Taipuneet tai kieroutuneet työkappaleet voivat kiertyä tai siirtyä paikoiltaan ja aikaansaada pyörivän sahanterän joutumisen puristukseen. Työkappaleessa ei saa olla nauloja tai vieraita esineitä.

Käytä sahaa vasta, kun työpöydässä ei ole työkaluja, metallijätteitä jne., vain työkappale saa olla työpöydäl- lä. Pienet jätteet, irtonaiset metallipalat tai muut kappa- leet, jotka joutuvat kosketukseen pyörivän terän kanssa, voivat sinkoutua pois suurella nopeudella.

Sahaa aina vain yhtä työkappaletta. Useita pinottuja työkappaleita ei voi kiinnittää tai pitää paikallaan luotettavasti ja ne voivat sahattaessa luiskahtaa pois tai johtaa sahanterän puristukseen.

Varmista, että metallikatkaisusaha ennen käyttöä sei- soo tasaisella, kiinteällä työpinnalla. Tasainen ja tukeva työtaso pienentää riskiä, että metallikatkaisusaha muut- tuu epävakaaksi.

Suunnittele työtäsi. Tarkkaile jiirikulman joka vaiheessa, että säädettävä vaste on asetettu oikein ja tukee työkappaletta joutumatta kosketukseen sahante-rän tai suojakuvun kanssa. Konetta käynnistämättä ja ilman pöydällä olevaa työkappaletta on sahanterän täydellistä sahausliikettä jäljiteltävä, jotta varmistuu että se ei johda haittaan tai vaaraksi osumalla sahauksen aikana vasteeseen.

Työkappaleiden kohdalla, jotka ovat työpöydän pintaa leveämpiä tai pidempiä on huolehdittava sopivasta tuennasta, esim. pöydän pidennysosien tai sahapukkien avulla. Työkappaleet, jotka ovat metallikatkaisusahaan pöytää pidempiä tai leveämpiä voivat kallistua ja kaatua, ellei niitä ole tuettu hyvin. Jos leikattu metalliosa tai työkappale kaatuu, se saattaa nostaa alemman suojuksen ylös tai sinkoutua pois hallitsemattomasti pyörivän terän voimalla.

Älä käytä toista henkilöä pöytäjatkeen korvikkeena tai lisätuen antajana. Työkappaleen epävakaa tukeminen voi saattaa sahanterän puristukseen. Työkappale saattaa myös siirtyä sahauksen aikana ja vetää sinut ja avustajasi kiinni pyörivään terään.

Irtileikattua kappaletta ei saa painaa pyörivää sahanterää vasten. Jos tilaa on vähän, esim. pitkittäisvasteita käytettäessä, irtileikattu kappale saattaa kiilautua kiinni sahanterään ja sinkoutua voimakkaasti irti.

Käytä aina ruuvipuristinta tai sopivaa laitetta pyöreän aineen kuten tankojen tai putkien asianmukaiseen tukemiseen. Tangot pyrkivät pyörimään pois paikaltaan sahattaessa, josta johtuen sahanterä "puree kiinni" ja saattaa vetää työkappaleen sekä kätesi kiinni sahante-rään.

Anna sahanterän saavuttaa täyden kierrosluvun, ennen kuin siirrät sen kosketukseen työkappaleen kanssa.

Tämä pienentää riskiä, että työkappale sinkoutuu pois.

Jiirikatkaisusaha tulee kytkeä pois päältä, jos työkappale tai sahanterä jää puristukseen. Odota, kunnes kaikki liikkuvat osat ovat pysähtyneet, vedä pistotulppa irti pistorasiasta ja/tai poista akku. Poista seuraavaksi puristukseen jäänyt materiaali. Jos jatkat sahausta tällaisen tukoksen sattuessa, saattaa se johtaa hallinnan menettämiseen tai metallikatkaisusahan vahingoittumiseen.

Irrota ote katkaisijasta sahauksen päätyttyä, pidä sahauspää alhaalla ja odota sahanterän pysähtymistä, ennen kuin poistat irtileikatun kappaleen. On hyvin vaarallista kädellä kurotaa lähelle pysähtymässä olevaa sahanterää.

Pidä hyvin kiinni kädensijasta, kun sahaat vajaan sahauksen tai, kun irrotat otteen katkaisijasta ennen kuin sahanpää on saavuttanut alimman asentonsa. Sahan jarrutuksen vaikutus saattaa vetää sahanpään nykäyksittäin alaspäin, mikä aiheuttaa loukkaantumisvaaraan.

Takaiskun syy ja ehkäisy

Takaisku on äkillinen reaktio, joka johtuu kiinni tarttuneesta, puristukseen jääneestä tai väärin suunnatusta sahanterästä, joka johtaa hallitsemattoman sahan ponnahtelemaan ylös työkappaleesta käyttäjää kohti. Jos sahanterä juuttuu kiinni tai jää puristukseen sahausuran sulkeutuessa, sahanterä lukkiutuu ja moottorin vastamomentti ohjaa sähkötyökalun vauhdilla takaisin käyttäjän suuntaan.

Jos sahanterä kääntyy tai suuntautuu väärin sahausurassa, saattavat sahanterän takareunan hampaat tarttua työkappaleen yläpintaan, jolloin sahanterä ponnahtaa ylös urasta ja saha hypähtää käyttäjää kohti. Takaisku on seuraus sahan väärästä tai virheellisestä käytöstä, ja sen voi estää sopivin varotoimenpitein, joita seuraavassa kerrotaan.

Pidä sahaa tukevasti kädensijasta ja saata käsivarret asentoon, jossa voit vastustaa takaiskujen voimaa. Aseta kehosi sahanterästä oikealle tai vasemmalle, eikä sahanterän suuntaan. Takaiskussa saha saattaa sinkoutua taaksepäin, käyttäjä voi kuitenkin hallita takaiskuvoimia noudattamalla sopivia varotoimia.

Jos sahanterä jää puristukseen tai jos sahaus keskeytetään muusta syystä, päästä ote käynnistyskytkimestä ja pidä saha paikoillaan työkappaleessa, kunnes terä on pysähtynyt täysin. Älä koskaan koeta poistaa sahaa tai sahanterää työkappaleesta sahanterän vielä liikkuessa, se saattaa johtaa takaiskuun. Selvitä jumittumisen syy ja keksi avustustoimenpiteet, joilla syyt sahanterän puristukseen joutumiseen saadaan poistettua.

Jos tahdot käynnistää työkappaleessa olevan sahan uudelleen, keskitä sahanterä sahausurassa ja tarkista, että hampaat eivät ole tarttuneet työkappaleeseen.

Kun sahanterä on puristuksessa, saattaa saha uudelleen käynnistettäessä hypätä ylös tai iskeä takaisin työkappaleesta.

Tue pitkiä työkappaleita, sahanterän puristuksen aiheuttaman takaiskuvaaran minimoimiseksi. Suuret työkappaleet voivat taipua oman painonsa takia.

Työkappaleita tulee tukea molemmilta puolilta, sekä sahanterän vierestä, että reunoista.

Älä käytä tylsiä tai vaurioituneita sahanteriä. Tylsät tai asiaankuulumattomasti asennetut sahanterät aiheuttavat liian ahtaan sahausuran takia kasvavan kitkan, sahante-rän puristuksen ja takaiskun.

Sahanterän upotussyvyyden ja pystysuoran jiirikulman lukitusvivun tulee olla hyvin kiristetty ja varmennettu ennen sahauksen suoritusta. Sahanterän asetuksen muutos sahattaessa saattaa johtaa sahanterän joutumiseen puristukseen ja takaiskuun.

Lisälaitteita, joita valmistaja ei ole suunnittellut tai suo-sitellut nimenomaan tähän sähkötyökaluun, ei saa käyttää. Vaikka muuntyyppinen lisälaite sopisikin säh-kötyökaluun, se ei välttämättä ole turvallinen käyttää.

Muista henkilökohtaiset suojavarusteet. Käytä työstöti-lanteesta riippuen kasvosuojainta, silmäsuojainta tai suojalaseja. Jos mahdollista, käytä pölysuojainta, kuulosuojainta, suojakäsineitä tai erikoisvaatetusta, joka antaa suojan ilmaan sinkoilevilta hioma- ja materiaali-hiukkasilta. Varsinkin silmät on suojattava eri työstötavoilla ilmaan sinkoilevilta hiukkasilta. Pöly- ja hengityssuojainten täytyy pystyä suodattamaan työstössä syntyvä pöly. Pitkäaikainen altistuminen melulle saattaa heikentää kuuloa.

Katso, että muut pysyvät turvallisella etäisyydellä työkohteesta. Kaikkien työkohteessa olevien on käytettävä henkilökohtaisia suojavarusteita. Työkappaleesta tai rikkoutuneesta vaihtotyökalusta irtoavia osia voi sinkoutua kauemmaskin ja vahingoittaa muita varsinaisen työkohteen ulkopuolella olevia.

Puhdista sähkökoneen ilmanvaihtoaukot säännöllisesti. Moottorin puhallin imee pölyä laitekotelon sisään, missä suuri määrä metallipölyä voi aiheuttaa sähköiskun vaaran.

Sähkökoneen työkohteen ympärillä ei saa olla palavia aineita. Ne voivat syttyä tuleen kipinöinnin seurauksena.

Vaihtotyökaluja, jotka vaativat nestemäisen jäähdytysaineen käyttöä, ei saa käyttää tässä koneessa. Vesi tai muu nestemäinen jäähdytysaine voi aiheuttaa sähköiskun.

Varmista työkappaleen asento. Kun työkappale kiinnitetään sopivaan työpenkkiin, sitä on parempi käsitellä kuin käsin kiinni pidettäessä.

Tarkasta liitäntäjohdon ja pistokkeen kunto, ennen kuin otat koneen käyttöön.

Käytä aina sähkötyökalua yhdessä käyttösuojakytkimen (*) (PRCD) kanssa.Tarkista aina ennen työn aloittamista käyttösuojakytkimen (*) (PRCD) asianmukainen toiminta (katso sivu 96).

Lisäturvaohjeita

Työstön aikana on käytettävä kuulosuojainta.

Koneessa suositellaan käytettäväksi kiinteää pölynpoistoa. Ilmanvaihtoaukot on puhdistettava paineilmalla säännöllisin välein ja kone on tarvittaessa kytkettävä vikavirtasuojakytkimeen. Vaativissa käyttö-olosuhteissa voi metallia työstettäessä koneen sisään kertyä sähköä johtavaa metallipölyä. Se voi olla haitaksi sähkötyökalun suojaeristykselle.

Sähkötyökaluun ei saa kiinnittää kilpiä tms. poraamalla tai niittaamalla. Jos koneen eristystä vioitetaan, seu- rauksena voi olla sähköiskun vaara.

Magnesiumipitoisia materiaaleja ei saa työstää. Tulipalon vaara.

CFK- (= hiilikuituvahvisteinen muovi) ja asbestipitoisia materaaleja ei saa työstää. Niiden katsotaan voivan aiheuttaa syöpää.

Käsiin ja käsivarsiin kohdistuva tärinä

Tässä ohjeessa ilmoitettu tärinätaso on mitattu standardin EN 62841 mukaista mittausmenetelmää noudattaen ja sitä voidaan soveltaa verrattaessa sähkötyökalujen arvoja keskenään. Arvoa voidaan soveltaa myös arvioitaessa alustavasti värinästä aiheutuvaa kuormitusta. Ilmoitettu tärinätaso vastaa sähkötyökalun pääasiallisia käyttösovelluksia. Mikäli sähkötyökalua käytetään muihin tarkoituksiin tai siinä käytetään muita lisätarvikkeita tai mikäli työkalun huolto on puutteellinen, tärinätaso saattaa poiketa tässä ilmoitetusta. Siinä tapauksessa tärinätaso voi nousta selvästi koko työkohteessa.

Tärinätason tarkan arvioinnin kannalta on tärkeää ottaa huomioon myös ne ajat, jolloin sähkötyökalu on kyt-ketty pois päältä sekä ajat, jolloin työkalu on käynnissä, mutta sillä ei työstetä materiaalia. Siinä tapauksessa täri-nätaso voi nousta selvästi koko työkohteessa.

Jotta koneen käyttäjä välttyisi tärinän aiheuttamilta hai- toilta, on hyvä sopia ylimääräisistä turvajärjestelyistä, esim. laatia ohjeet sähkökoneen ja sen työkalujen huol- losta, työvaiheiden organisoinnista ja työturvallisuude- sta.

Terveydelle vaarallisten pölyjen käsittely

Työvaiheissa, joissa työkalulla lastutaan materiaalia, voi syntyä vaarallista pölyä.

Tietyntyppisen pölyn koskettaminen tai hengittäminen voi aiheuttaa allergisia reaktioita ja/tai hengitysteiden sairauksia, syöpää tai hedelmällisyyteen vaikuttavia vaurioita. Tällaista pölyä voi erittyä esim. asbestista ja asbestipitoisista materiaaleista, lyijypitoisista maaleista, metallista, eräistä puulaaduista, mineraaleista, kivipitoisista materiaaleista erittyvistä silikaateista, maalinpoistoaineista, puunsuoja-aineista sekä eliöntorjunta-aineista. Riskin suuruus pölyjä hengitettäessä riippuu niiden määrästä. Suositamme käyttämään tarkoitukseen sopivaa poistoimuria sekä henkilökohtaista suojavarustusta ja huolehtimaan työpaikan riittävästä tuuletuksesta. Asbestipitoisen materiaalin työstö on paras jättää ammattihenkilökunnan hoidettavaksi.

Puupöly ja kevytmetallipöly sekä hionnassa syntyvä pöly yhdessä kemiallisten aineiden kanssa voivat epä- suotuisissa olosuhteissa syttyä itsestään palamaan tai aiheuttaa räjähdyksen. Kipinöintiä pölysäiliön läheisyy- dessä on vältettävä, samoin sähkötyökalun ja hiottavan esineen ylikuumenemista. Pölysäiliö on hyvä tyhjentää ajoissa. Materiaalin valmistajan työstöohjeita on noudatettava, samoin kuin maakohtaisesti voimassa olevia, kyseisten materiaalien työstöön liittyviä määräyksiä.

Työstöohjeita.

Vie ainoastaan käynnissä oleva sähkötyökalu työkappaletta vasten. Muussa tapauksessa työkappale ja vaihtotyökalu voivat vaurioitua.

Tee aina koesahaus, koska jiirikulman asteikossa on toleranssia. Jälkisäätö saatetaan mahdollisesti tarvita.

Sahaa aina vain yhtä työkappaletta. Useita pinottuja työkappaleita ei voi kiinnittää tai pitää paikallaan luotettavasti ja ne voivat sahattaessa luiskahtaa pois tai johtaa sahanterän puristukseen.

VAROITUS

Loukkaantumisvaara lastujen aiheuttamana. Pidä aina kädet, vaatteet

jne. loitolla lastuista. Älä yritä poistaa vaihtotyökalua sen vielä pyöriessä. Se voi johtaa vakaviin loukkaantumisiin.

VAROITUS

Palovamman vaara. Vaihtotyökalu saattaa kuumentua käytössä. Anna

vaihtotyökalun jäähtyä, ennen työkalun vaihtoa.

Asennus työtasoon (ks. sivu 4)

Asenna sähkötyökalu työtasoon sopivan ruuvikiinnityksen avulla.

Syvyydenrajoittimen asetus (ks. sivu 6)

Jos syvyydenrajoitin on asetettu liian alas on olemassa vaara, että terä osuu lastusäiliöön tai sahapöytään. Älä aseta syvyydenrajoitinta liian alas.

Ruvipenkki (ks. sivu 9)

Ruuvipenkki voidaan kiinnittää kahteen asentoon. Ruu-vipenkin siirtämistä varten avaat siihen kuuluvat ruuvit, nostat ruuvipenkin rei'istä ja sijoitat sen uudelleen. Kiinnitä ruuvipenkki taas kahdella ruuvilla.

Elektroninen pehmeä käynnistys

Elektroninen pehmeä käynnistys rajoittaa vääntömomentin käynnistettäessä ja pidentää moottorin elinikää.

Sahanterän kiertosuunta

Tarkista sahanterää asennettaessa, että hampaiden leikkuusuunta (sahanterässä olevan nuolen suunta) on sama kuin nuolen suunta suojuksessa.

Sahanterän kierrosluku

Sahanterän kierrosluvun tulee olla vähintään yhtä suuri kuin sähkötyökalun nimelliskierrosluku.

Karalukitus (ks. sivut 12/15)

Varmista ennen sähkötyökalun käynnistystä ja sahante-rän vaihdon jälkeen, että kara ei ole lukittuna.

Hiiliharjan vaihto

Ainoastaan asiakaspalvelu saa suorittaa hiiliharjan vaih-don.

Kiinnitysalue 165 mm (ks. sivu 9) Työkappaleen sallitut mitat jiirikulmalla 0°

Työkappaleen muoto
	Halkaisija mm ∅	100
	Korkeus x leveys mm 120 ×	120
	Korkeus x leveys mm 120 ×	165

Työkappaleen sallitut mitat jiirikulmalla 45°

Työkappaleen muoto
	Halkaisija mm ∅	90
	Korkeus x leveys mm 90 x	90
	Korkeus x leveys mm 90 x	100

Kiinnitysalue 185 mm (ks. sivu 9) Työkappaleen sallitut mitat jiirikulmalla 0°

Työkappaleen muoto
	Halkaisija mm ∅	100
	Korkeus x leveys mm 100 x	100
	Korkeus x leveys mm 100 x	185

Käyttösuojakytkin (\*) PRCD (ks. sivu 11)

Käyttösuojakytkin PRCD on tarkoitettu varta vasten sinun suojaksi. Älä käytä käyttösuojakytkintä tuotteen käynnistykseen tai sammuttamiseen.

Jos käyttösuojakytkin on vaurioitunut esim. kosketuksesta veden kanssa, sitä ei enää tulisi käyttää.

Käyttösuojakytkin on välttämätön, se toimii käyttäjän suojana sähköiskua vastaan. Käyttösuojakytkimen näyttö on aktiivinen virheettömässä käytössä.

Tarkista käyttösuojakytkimen toimintakyky ennen työn aloittamista.

1. Liitä käyttösuojakytkimen pistoke pistorasiaan.
2. Paina RESET-painiketta. Käyttösuojakytkimen näyttö on aktiivinen.
3. Irrota pistoke verkkopistorasiasta. Käyttösuojakytkimen näyttö muuttuu inaktiiviseksi.
4. Toista vaiheet 1 ja 2.

5. Paina TEST-painiketta. Käyttösuojakytkimen näyttö muuttuu inaktiiviseksi. Jos näyttö pysyy aktiivisena, ei tuotetta saa ottaa käyttöön. Ota tässä tapauksessa yhteyttä FEIN- huoltoon osoitteessa www.fein.com.

6. Paina RESET-painiketta. Näytön ollessa aktiivinen tuotteen saa käynnistää.

Sähkötyökalun voitelu

Lisää kuukausittain öljyä seuraaviin kohteisiin sähkötyökalun eliniän pidentämiseksi (katso myös sivu 16):

• Akselin pyörivä osa
• Ruuvipenkin pyörivä osa
• Ruuvipenkin liukumatka

Imurin siirtäminen (ks. sivu 4)

Kuljetusta varten ripustat ketjun sisään ja kannat sähkötyökalun kuljetuskahvasta.

Kunnossapito, huolto.

Epäedullisissa käyttöolosuhteissa voi koneen sisään kertyä suuri määrä sähköä johtavaa metallipölyä. Se voi olla haitaksi sähkötyökalun suojaeristykselle. Sähkötyökalu on hyvä puhdistaa sisältä sen ilmanvaihtoaukkojen kautta puhtaaksi pölystä kuivaa ja öljytöntä paineilmaa käyttäen.

Tuotteita, jotka ovat olleet kosketuksessa asbestiin, ei saa lähettää korjattaviksi. Huolehdi asbestilla saastuneista tuotteista maan voimassaolevien asbestipitoisen jätteen hävittämisestä koskevien määräysten mukaisesti.

Jos sähkötyökalun liitäntäjohto on vaurioitunut, tulee valmistajan tai hänen edustajansa vaihtaa se uuteen.

Tähän sähkötyökaluun kuuluvan varaosaluettelon voi hakea internet-osoitteesta www.fein.com.

Käytä varaosina vain alkuperäisosia.

Seuraavat osat voi tarvittaessa vaihtaa itse:

Lisätarvikkeet

Takuu.

Tuotteeseen pätee takuu, joka vaaditaan sen tuontimaassa. Sen ohella pätee FEINin takuuehdoissa määrittämä valmistajakohtainen takuu.

Kaikki tässä käyttöohjeessa mainitut tai kuvissa esitetyt lisätarvikkeet eivät välttämättä kuulu sähkötyökalun toimitussisältöön.

EU-vastaavuus.

CE-tiedonanto koskee vain Euroopan unionin ja EFTAn (European Free Trade Association) maita ja vain EU- ja EFTA-markkinoille tarkoitettuja tuotteita. Tuotteen EU-markkinoille liikkeeseenlaskemisen jälkeen UKCAMerkinä menettää voimassaolonsa.

UKCA-tiedonanto koskee vain brittimarkkinoita (Englanti, Wales ja Skotlanti) ja brittimarkkinoille tarkoitettuja tuotteita. Tuotteen brittimarkkinoille liikkeeseenlaskemisen jälkeen CE-merkinä menettää voimassaolonsa.

Teknisen dokumentaation laatinut:

C. & E. Fein GmbH

Hans-Fein-Straße 81

73529 Schwäbisch Gmünd-Bargau, Germany

Ympäristönsuojelu, jätehuolto.

Pakkausmateriaalit, käytöstä poistetut sähkötyökalut sekä lisävarusteet on johdettava kierrätykseen.
